2010 YAMAHA YZ250F Betriebsanleitungen (in German)

3-15

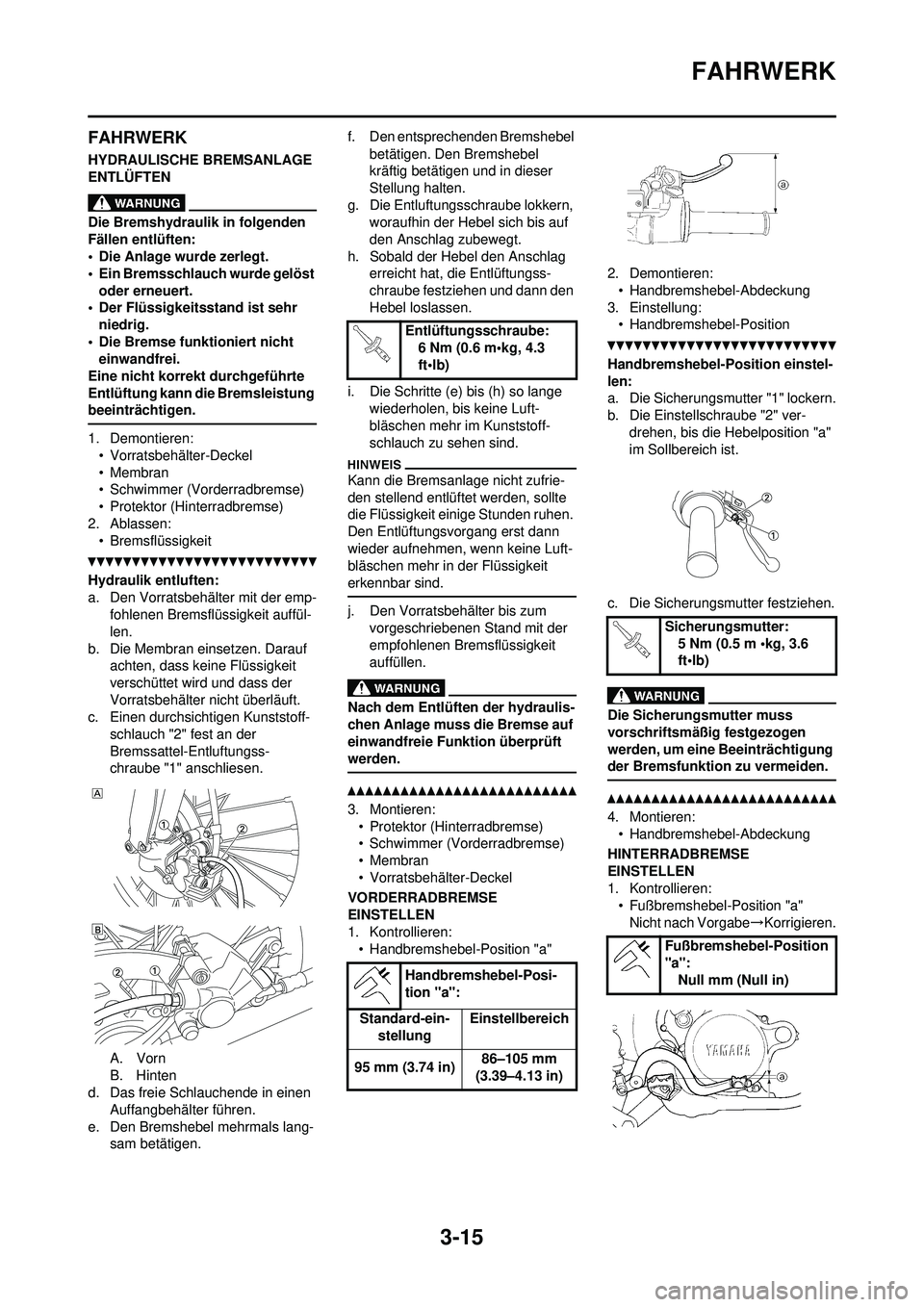

FAHRWERK
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
Die Bremshydraulik in folgenden
Fällen entlüften:
• Die Anlage wurde zerlegt.
• Ein Bremsschlauch wurde gelöst oder erneuert.
• Der Flüssigkeitsstand ist sehr niedrig.
• Die Bremse funk tioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremsleistung
beeinträchtigen.
1. Demontieren: • Vorratsbehälter-Deckel
• Membran
• Schwimmer (Vorderradbremse)
• Protektor (Hinterradbremse)
2. Ablassen: • Bremsflüssigkeit
Hydraulik entluften:
a. Den Vorratsbehälter mit der emp- fohlenen Bremsflüssigkeit auffül-
len.
b. Die Membran einsetzen. Darauf achten, dass keine Flüssigkeit
verschüttet wird und dass der
Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunststoff-
schlauch "2" fest an der
Bremssattel-Entluftungss-
chraube "1" anschliesen.
A. Vorn
B. Hinten
d. Das freie Schlauchende in einen Auffangbehälter führen.
e. Den Bremshebel mehrmals lang- sam betätigen. f. Den entsprechenden Bremshebel
betätigen. Den Bremshebel
kräftig betätigen und in dieser
Stellung halten.
g. Die Entluftungsschraube lokkern, woraufhin der Hebel sich bis auf
den Anschlag zubewegt.
h. Sobald der Hebel den Anschlag erreicht hat, die Entlüftungss-
chraube festziehen und dann den
Hebel loslassen.
i. Die Schritte (e) bis (h) so lange wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
Kann die Bremsanlage nicht zufrie-
den stellend entlüftet werden, sollte
die Flüssigkeit einige Stunden ruhen.
Den Entlüftungsvorgang erst dann
wieder aufnehmen, wenn keine Luft-
bläschen mehr in der Flüssigkeit
erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit der
empfohlenen Bremsflüssigkeit
auffüllen.
Nach dem Entlüften der hydraulis-
chen Anlage muss die Bremse auf
einwandfreie Funktion überprüft
werden.
3. Montieren:• Protektor (Hinterradbremse)
• Schwimmer (Vorderradbremse)
• Membran
• Vorratsbehälter-Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren: • Handbremshebel-Position "a" 2. Demontieren:
• Handbremshebel-Abdeckung
3. Einstellung: • Handbremshebel-Position
Handbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellschraube "2" ver- drehen, bis die Hebelposition "a"
im Sollbereich ist.
c. Die Sicherungsmutter festziehen.
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
4. Montieren: • Handbremshebel-Abdeckung
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren: • Fußbremshebel-Position "a"
Nicht nach Vorgabe →Korrigieren.
Entlüftung sschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Posi-
tion "a":
Standard-ein- stellung Einstellbereich
95 mm (3.74 in) 86–105 mm
(3.39–4.13 in)
Sicherungsmutter: 5 Nm (0.5 m •kg, 3.6
ft•lb)
Fußbremshebel-Position
"a": Null mm (Null in)

3-16
FAHRWERK

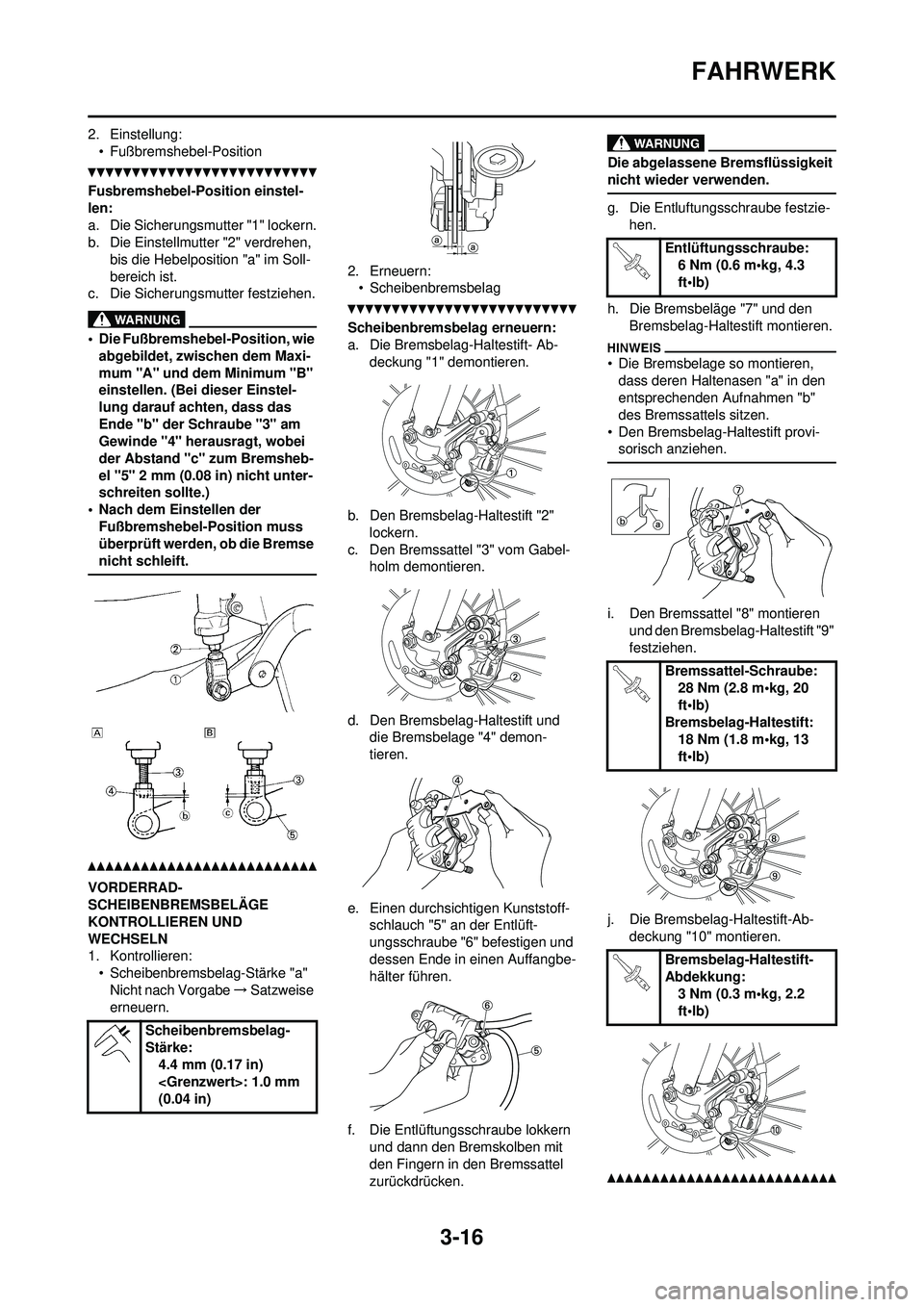

2. Einstellung:• Fußbremshebel-Position
Fusbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" verdrehen, bis die Hebelposition "a" im Soll-
bereich ist.
c. Die Sicherungsmut ter festziehen.
• Die Fußbremshebel-Position, wie
abgebildet, zwischen dem Maxi-
mum "A" und dem Minimum "B"
einstellen. (Bei dieser Einstel-
lung darauf achten, dass das
Ende "b" der Schraube "3" am
Gewinde "4" herausragt, wobei
der Abstand "c" zum Bremsheb-
el "5" 2 mm (0.08 in) nicht unter-
schreiten sollte.)
• Nach dem Einstellen der Fußbremshebel-Position muss
überprüft werden, ob die Bremse
nicht schleift.
VORDERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe →Satzweise
erneuern. 2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Die Bremsbelag-Haltestift- Ab-
deckung "1" demontieren.
b. Den Bremsbelag-Haltestift "2" lockern.
c. Den Bremssattel "3" vom Gabel- holm demontieren.
d. Den Bremsbelag-Haltestift und die Bremsbelage "4" demon-
tieren.
e. Einen durchsichtigen Kunststoff- schlauch "5" an der Entlüft-
ungsschraube "6" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-hen.
h. Die Bremsbeläge "7" und den Bremsbelag-Haltestift montieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi- sorisch anziehen.
i. Den Bremssattel "8" montieren
und den Bremsbelag-Haltestift "9"
festziehen.
j. Die Bremsbelag-Haltestift-Ab- deckung "10" montieren.
Scheibenbremsbelag-
Stärke:
4.4 mm (0.17 in)
: 1.0 mm
(0.04 in)
Entlüftungsschraube:6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremssattel-Schraube: 28 Nm (2.8 m•kg, 20
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)

3-17
FAHRWERK

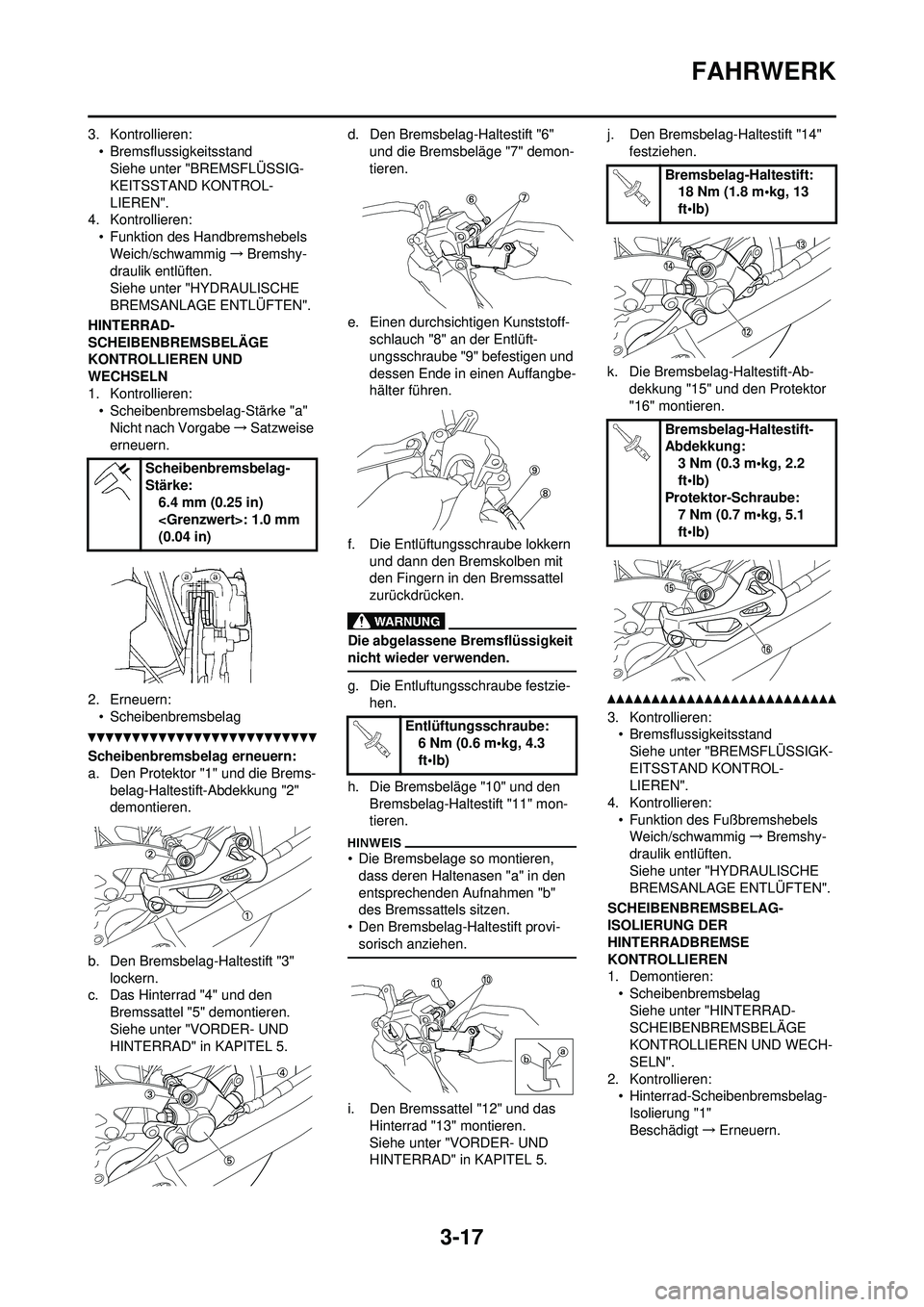

3. Kontrollieren:• BremsflussigkeitsstandSiehe unter "BREMSFLÜSSIG-
KEITSSTAND KONTROL-
LIEREN".
4. Kontrollieren: • Funktion des Handbremshebels
Weich/schwammig →Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren: • Scheibenbremsbelag-Stärke "a"Nicht nach Vorgabe →Satzweise
erneuern.
2. Erneuern: • Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Den Protektor "1" und die Brems- belag-Haltestift-Abdekkung "2"
demontieren.
b. Den Bremsbelag-Haltestift "3" lockern.
c. Das Hinterrad "4" und den Bremssattel "5" demontieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5. d. Den Bremsbelag-Haltestift "6"
und die Bremsbeläge "7" demon-
tieren.
e. Einen durchsichtigen Kunststoff- schlauch "8" an der Entlüft-
ungsschraube "9" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.
h. Die Bremsbeläge "10" und den Bremsbelag-Haltestift "11" mon-
tieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi- sorisch anziehen.
i. Den Bremssattel "12" und das
Hinterrad "13" montieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5. j. Den Bremsbelag-Haltestift "14"
festziehen.
k. Die Bremsbelag-Haltestift-Ab- dekkung "15" und den Protektor
"16" montieren.
3. Kontrollieren:• BremsflussigkeitsstandSiehe unter "BREMSFLÜSSIGK-
EITSSTAND KONTROL-
LIEREN".
4. Kontrollieren:
• Funktion des FußbremshebelsWeich/schwammig →Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
SCHEIBENBREMSBELAG-
ISOLIERUNG DER
HINTERRADBREMSE
KONTROLLIEREN
1. Demontieren: • Scheibenbremsbelag
Siehe unter "HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND WECH-
SELN".
2. Kontrollieren: • Hinterrad-Scheibenbremsbelag-
Isolierung "1"
Beschädigt →Erneuern.
Scheibenbremsbelag-
Stärke:
6.4 mm (0.25 in)
: 1.0 mm
(0.04 in)Entlüftung sschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremsbelag-Haltestift: 18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Protektor-Schraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-18
FAHRWERK

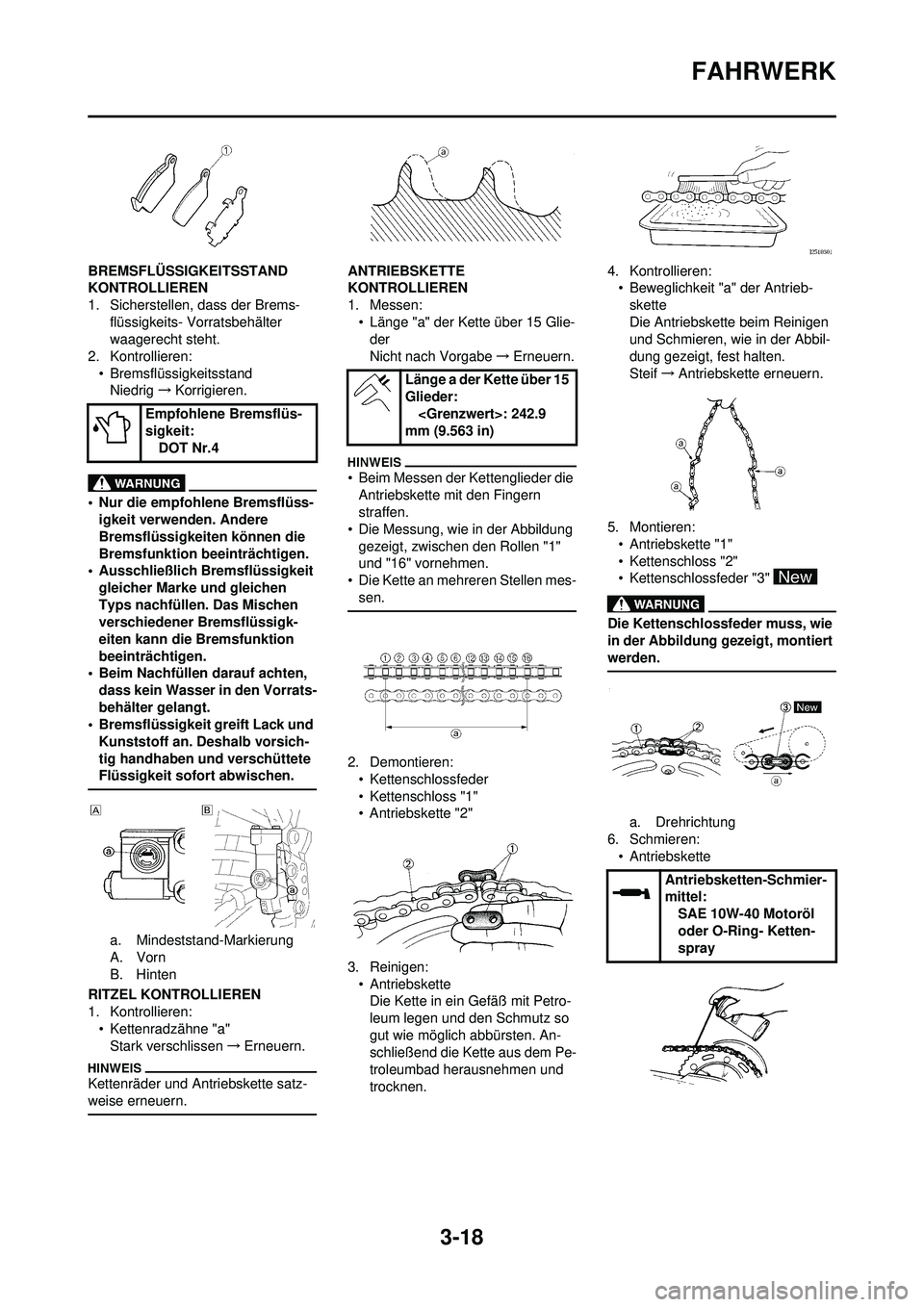

BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-flüssigkeits- Vorratsbehälter
waagerecht steht.
2. Kontrollieren: • BremsflüssigkeitsstandNiedrig →Korrigieren.
• Nur die empfohlene Bremsflüss-
igkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigk-
eiten kann die Bremsfunktion
beeinträchtigen.
• Beim Nachfüllen darauf achten,
dass kein Wasser in den Vorrats-
behälter gelangt.
• Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
a. Mindeststand-Markierung
A. Vorn
B. Hinten
RITZEL KONT ROLLIEREN
1. Kontrollieren: • Kettenradzähne "a"Stark verschlissen →Erneuern.
Kettenräder und Antriebskette satz-
weise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
• Länge "a" der Kette über 15 Glie-der
Nicht nach Vorgabe →Erneuern.
• Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
• Die Messung, wie in der Abbildung gezeigt, zwischen den Rollen "1"
und "16" vornehmen.
• Die Kette an mehreren Stellen mes- sen.
2. Demontieren:
• Kettenschlossfeder
• Kettenschloss "1"
• Antriebskette "2"
3. Reinigen: • AntriebsketteDie Kette in ein Gefäß mit Petro-
leum legen und den Schmutz so
gut wie möglich abbürsten. An-
schließend die Kette aus dem Pe-
troleumbad herausnehmen und
trocknen. 4. Kontrollieren:
• Beweglichkeit "a" der Antrieb-
skette
Die Antriebskette beim Reinigen
und Schmieren, wie in der Abbil-
dung gezeigt, fest halten.
Steif →Antriebskette erneuern.
5. Montieren: • Antriebskette "1"
• Kettenschloss "2"
• Kettenschlossfeder "3"
Die Kettenschlossfeder muss, wie
in der Abbildung gezeigt, montiert
werden.
a. Drehrichtung
6. Schmieren: • Antriebskette
Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
Länge a der Kette über 15
Glieder:: 242.9
mm (9.563 in)
Antriebsketten-Schmier-
mittel: SAE 10W-40 Motoröl
oder O-Ring- Ketten-
spray

3-19
FAHRWERK

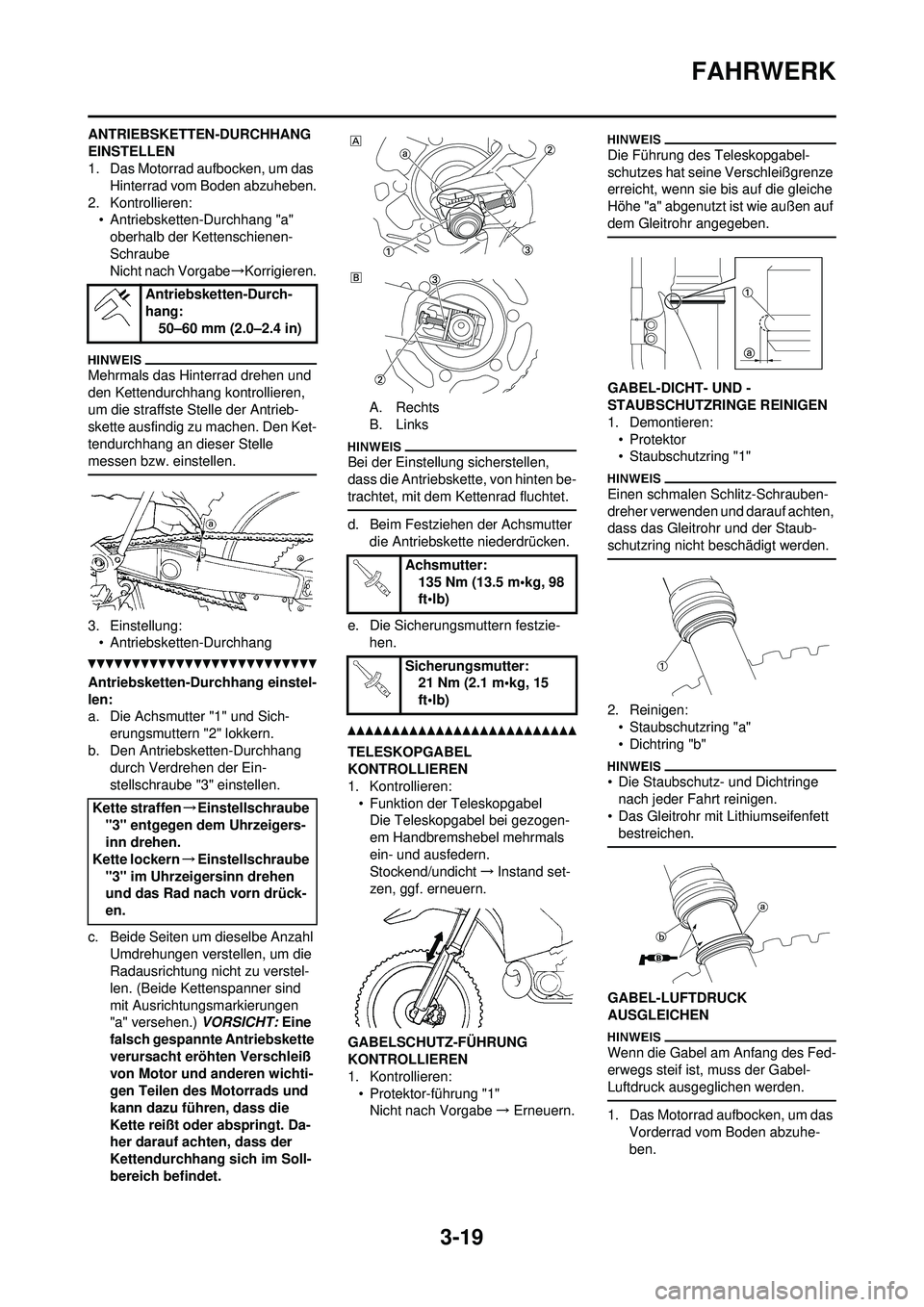

ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das Hinterrad vom Boden abzuheben.
2. Kontrollieren: • Antriebsketten-Durchhang "a"oberhalb der Kettenschienen-
Schraube
Nicht nach Vorgabe →Korrigieren.
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antrieb-
skette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellung:
• Antriebsketten-Durchhang
Antriebsketten-Du rchhang einstel-
len:
a. Die Achsmutter "1" und Sich-
erungsmuttern "2" lokkern.
b. Den Antriebsketten-Durchhang durch Verdrehen der Ein-
stellschraube "3" einstellen.
c. Beide Seiten um dieselbe Anzahl Umdrehungen verstellen, um die
Radausrichtung ni cht zu verstel-
len. (Beide Kettenspanner sind
mit Ausrichtungsmarkierungen
"a" versehen.) VORSICHT: Eine
falsch gespannte Antriebskette
verursacht eröhten Verschleiß
von Motor und anderen wichti-
gen Teilen des Motorrads und
kann dazu führen, dass die
Kette reißt oder abspringt. Da-
her darauf achten, dass der
Kettendurchhang sich im Soll-
bereich befindet. A. Rechts
B. Links
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten be-
trachtet, mit dem Kettenrad fluchtet.
d. Beim Festziehen der Achsmutter
die Antriebskette niederdrücken.
e. Die Sicherungsmuttern festzie- hen.
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
• Funktion der TeleskopgabelDie Teleskopgabel bei gezogen-
em Handbremshebel mehrmals
ein- und ausfedern.
Stockend/undicht →Instand set-
zen, ggf. erneuern.
GABELSCHUTZ-FÜHRUNG
KONTROLLIEREN
1. Kontrollieren: • Protektor-führung "1"Nicht nach Vorgabe → Erneuern.
Die Führung des Teleskopgabel-
schutzes hat seine Verschleißgrenze
erreicht, wenn sie bis auf die gleiche
Höhe "a" abgenutzt ist wie außen auf
dem Gleitrohr angegeben.
GABEL-DICHT- UND -
STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
•Protektor
• Staubschutzring "1"
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf achten,
dass das Gleitrohr und der Staub-
schutzring nicht beschädigt werden.
2. Reinigen:• Staubschutzring "a"
• Dichtring "b"
• Die Staubschutz- und Dichtringe nach jeder Fahrt reinigen.
• Das Gleitrohr mit Lithiumseifenfett
bestreichen.
GABEL-LUFTDRUCK
AUSGLEICHEN
Wenn die Gabel am Anfang des Fed-
erwegs steif ist, muss der Gabel-
Luftdruck ausgeglichen werden.
1. Das Motorrad aufbocken, um das Vorderrad vom Boden abzuhe-
ben.
Antriebsketten-Durch-
hang:
50–60 mm (2.0–2.4 in)
Kette straffen →Einstellschraube
"3" entgegen dem Uhrzeigers-
inn drehen.
Kette lockern →Einstellschraube
"3" im Uhrzeigersinn drehen
und das Rad nach vorn drück-
en.
Achsmutter: 135 Nm (13.5 m•kg, 98
ft•lb)
Sicherungsmutter: 21 Nm (2.1 m•kg, 15
ft•lb)

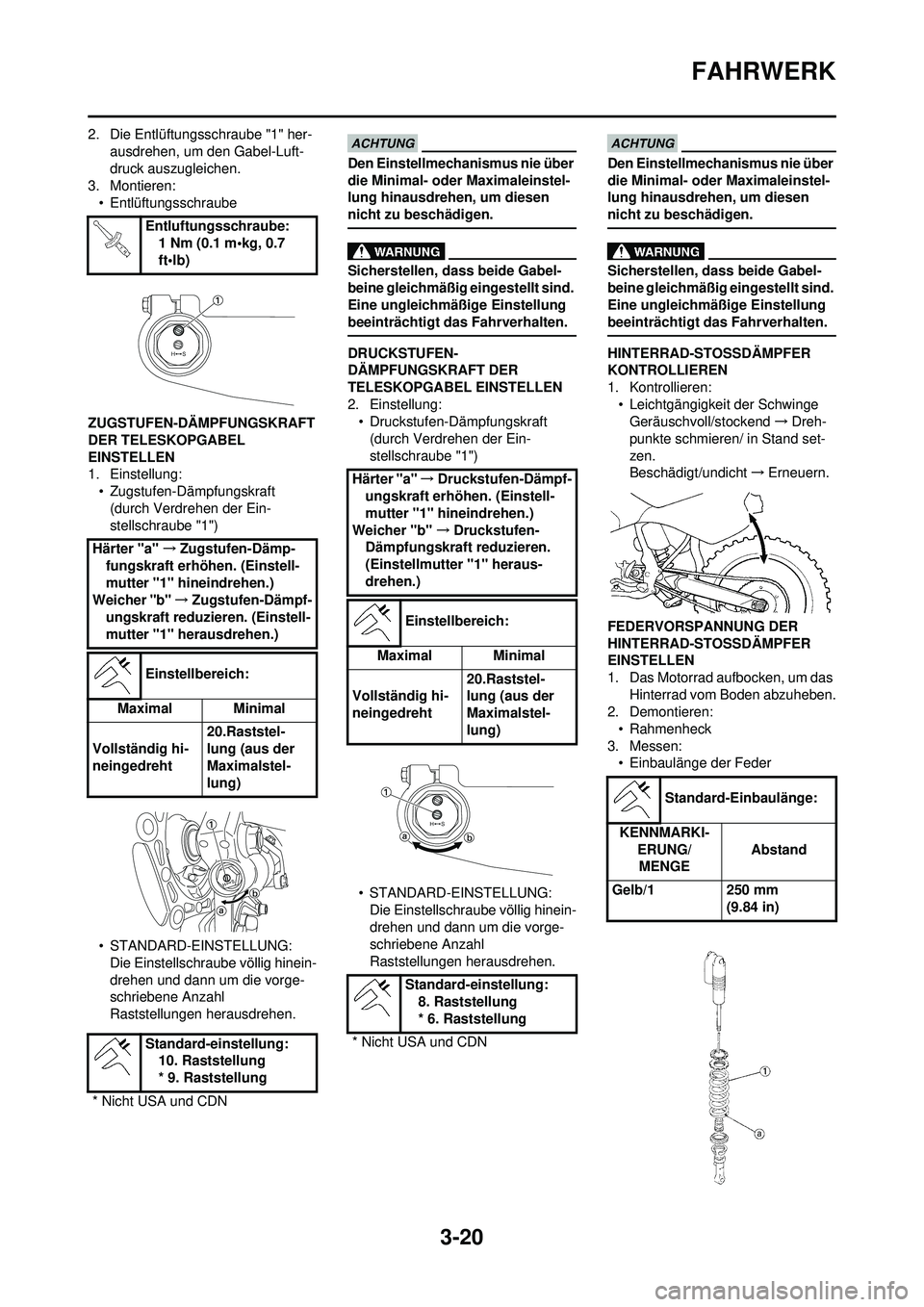

3-20
FAHRWERK
2. Die Entlüftungsschraube "1" her-ausdrehen, um den Gabel-Luft-
druck auszugleichen.
3. Montieren:
• Entlüftungsschraube
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER TELESKOPGABEL
EINSTELLEN
1. Einstellung: • Zugstufen-Dämpfungskraft(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
2. Einstellung:• Druckstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:• Leichtgängigkeit der SchwingeGeräuschvoll/stockend →Dreh-
punkte schmieren/ in Stand set-
zen.
Beschädigt/undicht →Erneuern.
FEDERVORSPANNUNG DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Das Motorrad aufbocken, um das Hinterrad vom Boden abzuheben.
2. Demontieren:
• Rahmenheck
3. Messen: • Einbaulänge der Feder
Entluftungsschraube:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Härter "a" →Zugstufen-Dämp-
fungskraft erhöhen. (Einstell-
mutter "1" hineindrehen.)
Weicher "b" → Zugstufen-Dämpf-
ungskraft reduzieren. (Einstell-
mutter "1" herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht 20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung: 10. Raststellung
* 9. Raststellung
* Nicht USA und CDN
Härter "a" →Druckstufen-Dämpf-
ungskraft erhöhen. (Einstell-
mutter "1" hineindrehen.)
Weicher "b" →Druckstufen-
Dämpfungskraft reduzieren.
(Einstellmutter "1" heraus-
drehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht 20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung: 8. Raststellung
* 6. Raststellung
* Nicht USA und CDN
Standard-Einbaulänge:
KENNMARKI- ERUNG/ MENGE Abstand
Gelb/1 250 mm (9.84 in)

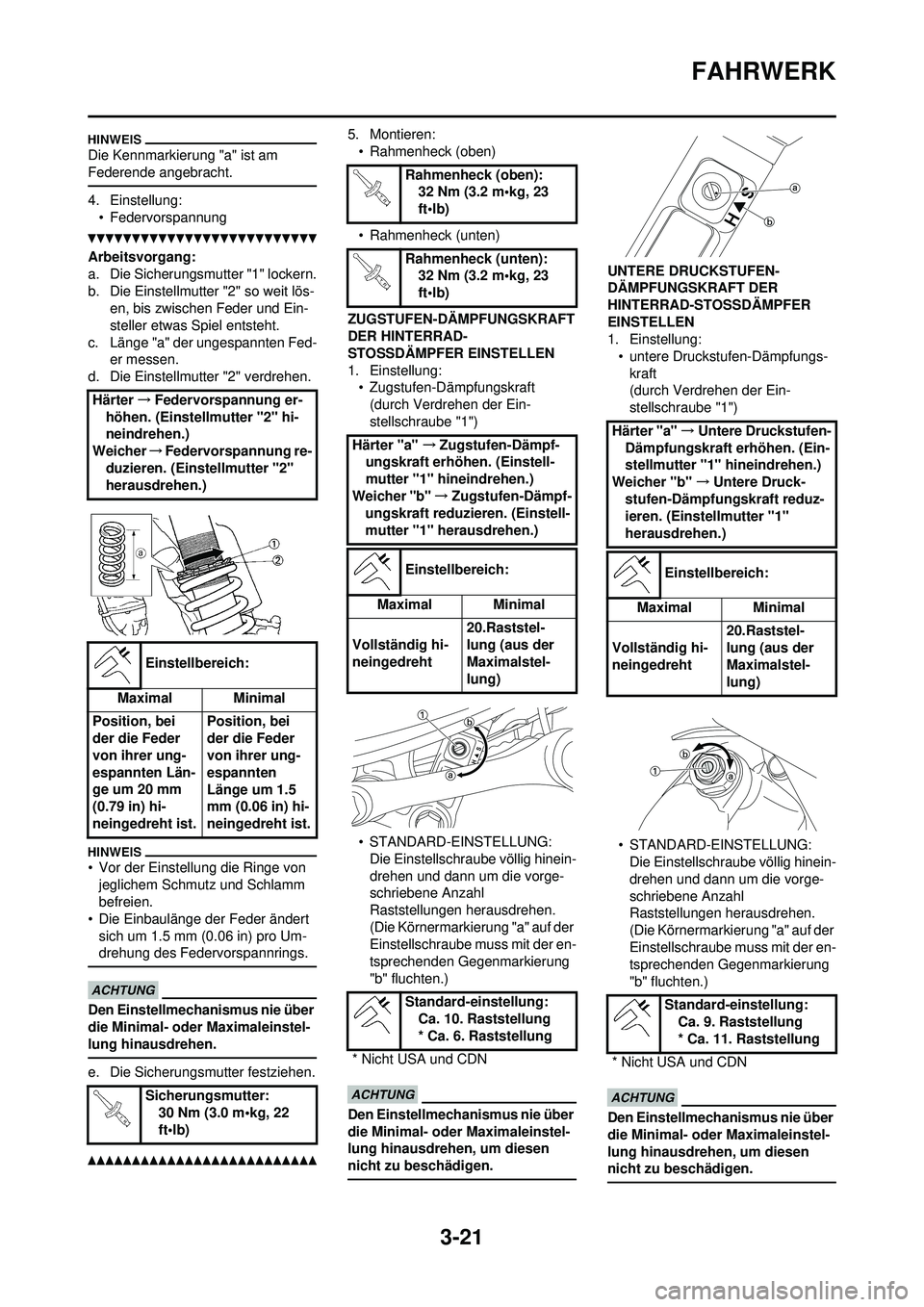

3-21
FAHRWERK
Die Kennmarkierung "a" ist am
Federende angebracht.
4. Einstellung:• Federvorspannung
Arbeitsvorgang:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" so weit lös- en, bis zwischen Feder und Ein-
steller etwas Spiel entsteht.
c. Länge "a" der ungespannten Fed- er messen.
d. Die Einstellmutter "2" verdrehen.
• Vor der Einstellung die Ringe von
jeglichem Schmutz und Schlamm
befreien.
• Die Einbaulänge der Feder ändert
sich um 1.5 mm (0.06 in) pro Um-
drehung des Federvorspannrings.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen.
e. Die Sicherungsmutter festziehen.
5. Montieren:• Rahmenheck (oben)
• Rahmenheck (unten)
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER HINTERRAD-
STOSSDÄMPFER EINSTELLEN
1. Einstellung: • Zugstufen-D ämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der en-
tsprechenden Gegenmarkierung
"b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:• untere Druckstufen-Dämpfungs-kraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der en-
tsprechenden Gegenmarkierung
"b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Härter →Federvorspannung er-
höhen. (Einstellmutter "2" hi-
neindrehen.)
Weicher →Federvorspannung re-
duzieren. (Einstellmutter "2"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Position, bei
der die Feder
von ihrer ung-
espannten Län-
ge um 20 mm
(0.79 in) hi-
neingedreht ist. Position, bei
der die Feder
von ihrer ung-
espannten
Länge um 1.5
mm (0.06 in) hi-
neingedreht ist.
Sicherungsmutter: 30 Nm (3.0 m•kg, 22
ft•lb)
Rahmenheck (oben):32 Nm (3.2 m•kg, 23
ft•lb)
Rahmenheck (unten): 32 Nm (3.2 m•kg, 23
ft•lb)
Härter "a" →Zugstufen-Dämpf-
ungskraft erhöhen. (Einstell-
mutter "1" hineindrehen.)
Weicher "b" →Zugstufen-Dämpf-
ungskraft reduzieren. (Einstell-
mutter "1" herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht 20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung: Ca. 10. Raststellung
* Ca. 6. Raststellung
* Nicht USA und CDN
Härter "a" →Untere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellmutter "1" hineindrehen.)
Weicher "b" →Untere Druck-
stufen-Dämpfungskraft reduz-
ieren. (Einstellmutter "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht 20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung: Ca. 9. Raststellung
* Ca. 11. Raststellung
* Nicht USA und CDN

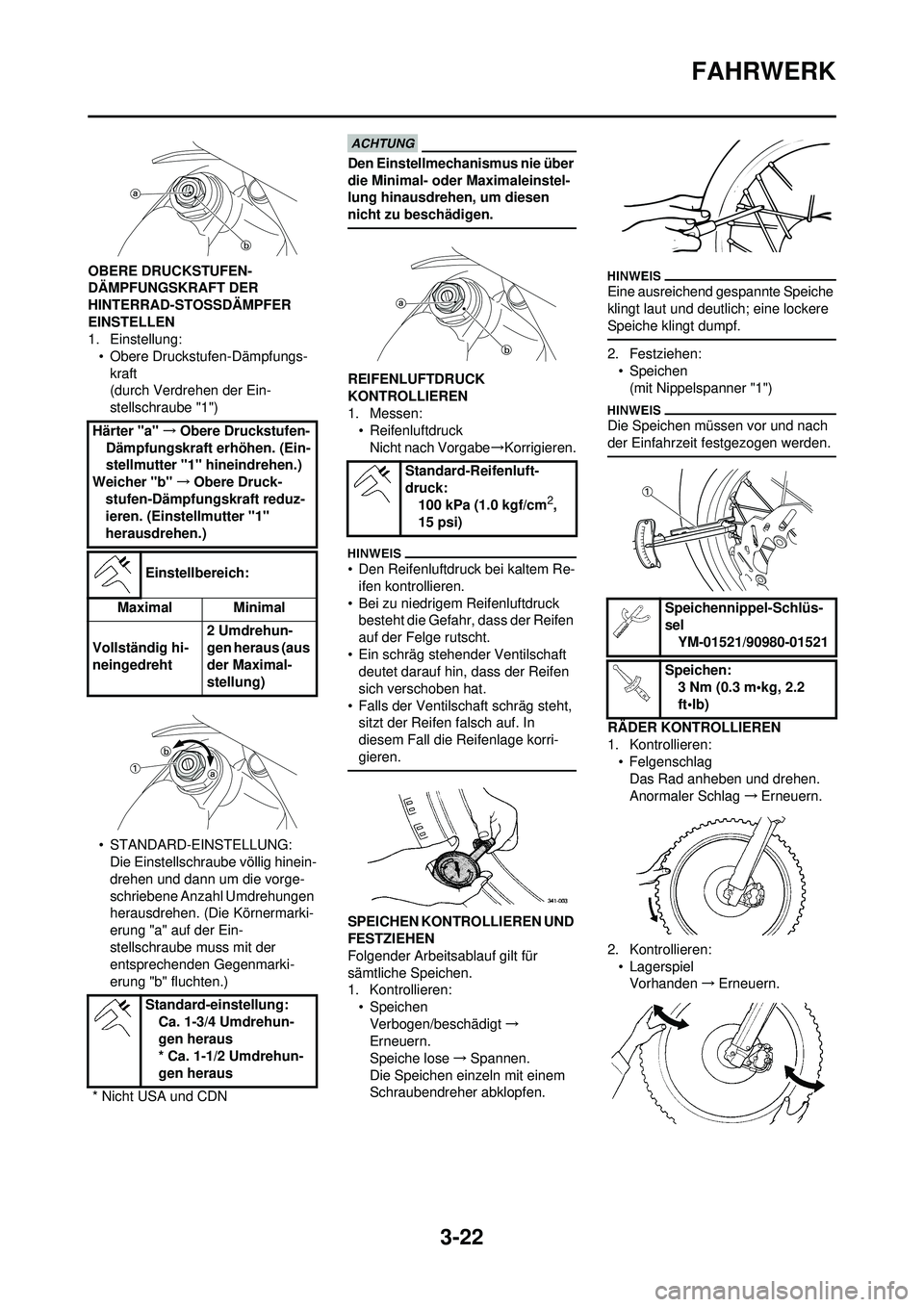

3-22
FAHRWERK
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:• Obere Druckstufen-Dämpfungs-kraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarki-
erung "a" auf der Ein-
stellschraube muss mit der
entsprechenden Gegenmarki-
erung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:• Reifenluftdruck
Nicht nach Vorgabe →Korrigieren.
• Den Reifenluftdruck bei kaltem Re-
ifen kontrollieren.
• Bei zu niedrigem Reifenluftdruck besteht die Gefahr, dass der Reifen
auf der Felge rutscht.
• Ein schräg stehender Ventilschaft deutet darauf hin, dass der Reifen
sich verschoben hat.
• Falls der Ventilschaft schräg steht, sitzt der Reifen falsch auf. In
diesem Fall die Reifenlage korri-
gieren.
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
Folgender Arbeitsablauf gilt für
sämtliche Speichen.
1. Kontrollieren: •Speichen
Verbogen/beschädigt →
Erneuern.
Speiche lose →Spannen.
Die Speichen einzeln mit einem
Schraubendreher abklopfen.
Eine ausreichend gespannte Speiche
klingt laut und deutlich; eine lockere
Speiche klingt dumpf.
2. Festziehen: • Speichen
(mit Nippelspanner "1")
Die Speichen müssen vor und nach
der Einfahrzeit festgezogen werden.
RÄDER KONTROLLIEREN
1. Kontrollieren:• FelgenschlagDas Rad anheben und drehen.
Anormaler Schlag →Erneuern.
2. Kontrollieren: • LagerspielVorhanden →Erneuern.
Härter "a"
→Obere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellmutter "1" hineindrehen.)
Weicher "b" →Obere Druck-
stufen-Dämpfungskraft reduz-
ieren. (Einstellmutter "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht 2 Umdrehun-
gen heraus (aus
der Maximal-
stellung)
Standard-einstellung: Ca. 1-3/4 Umdrehun-
gen heraus
* Ca. 1-1/2 Umdrehun-
gen heraus
* Nicht USA und CDN
Standard-Reifenluft-
druck: 100 kPa (1.0 kgf/cm
2,
15 psi)
Speichennippel-Schlüs-
sel YM-01521/90980-01521
Speichen: 3 Nm (0.3 m•kg, 2.2
ft•lb)
