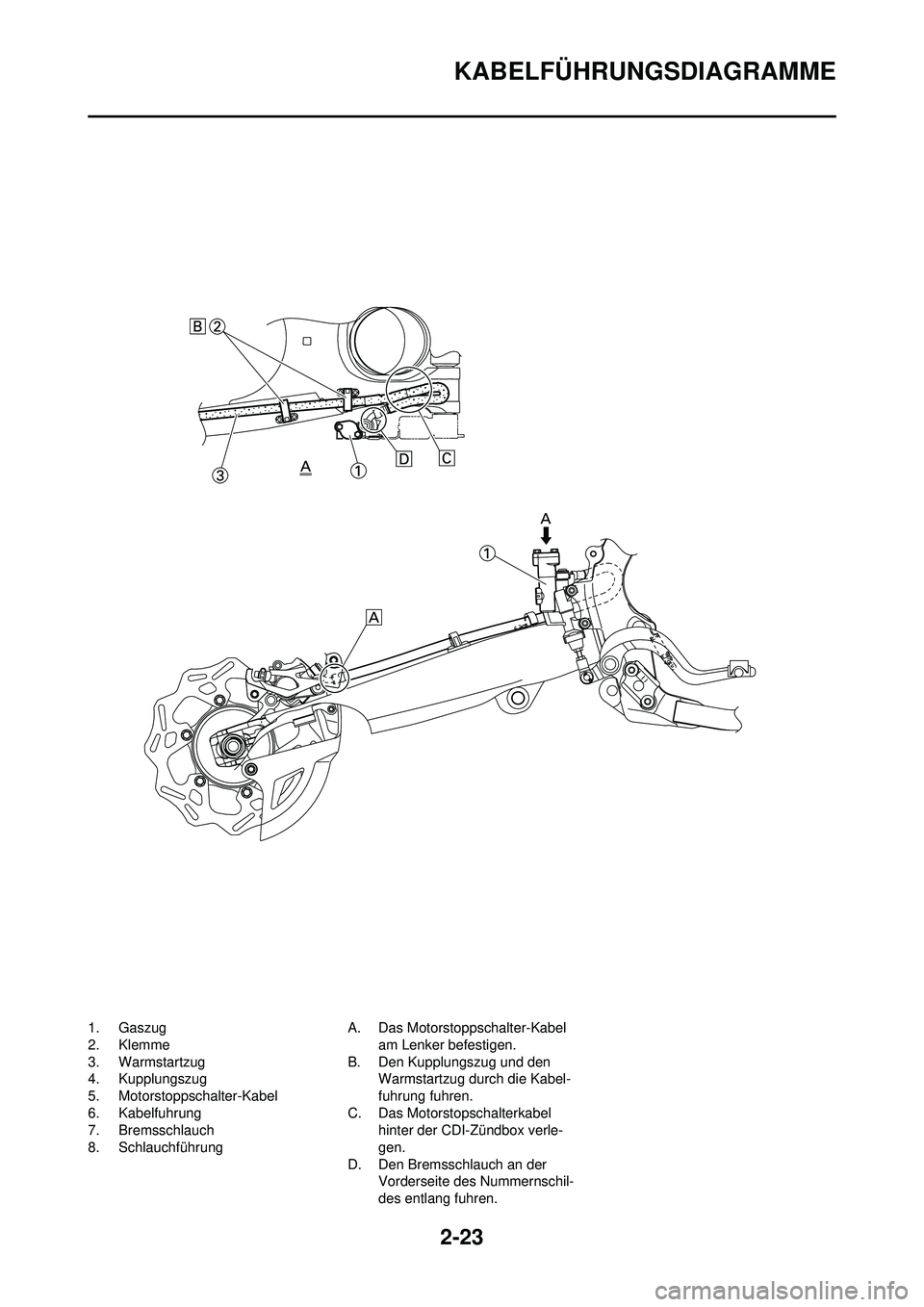

KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Warmstartzug
4. Kupplungszug
5. Motorstoppschalter-Kabel
6. Kabelfuhrung
7. Bremsschlauch
8. SchlauchführungA. Das Motorstoppschalter-Kabel
am Lenker befestigen.
B. Den Kupplungszug und den Warmstartzug durch die Kabel-
fuhrung fuhren.
C. Das Motorstopschalterkabel hinter der CDI-Zündbox verle-
gen.
D. Den Bremsschlauch an der Vorderseite des Nummernschil-
des entlang fuhren.

2-24

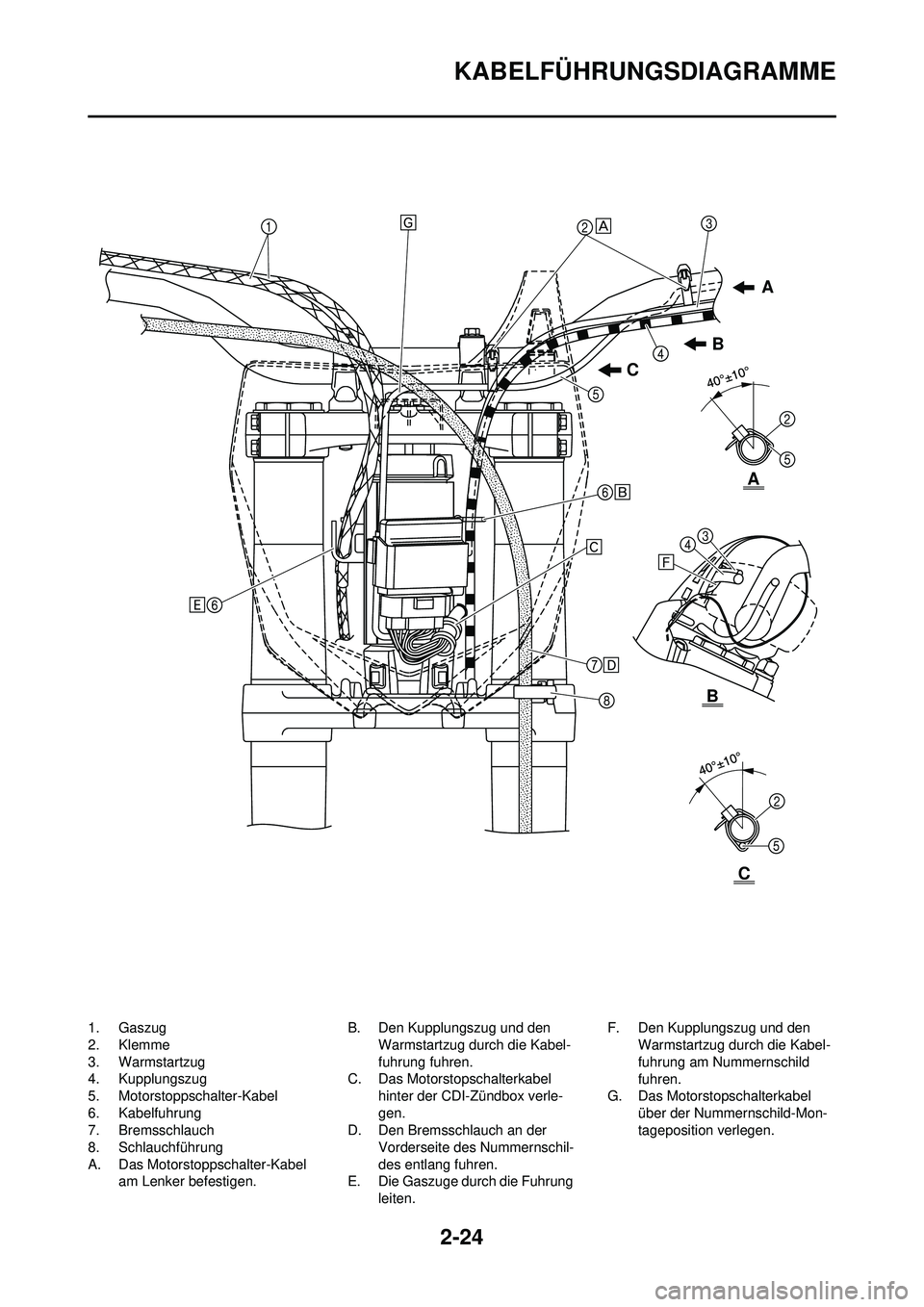

KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Warmstartzug
4. Kupplungszug
5. Motorstoppschalter-Kabel
6. Kabelfuhrung
7. Bremsschlauch
8. Schlauchführung
A. Das Motorstoppschalter-Kabel am Lenker befestigen. B. Den Kupplungszug und den
Warmstartzug durch die Kabel-
fuhrung fuhren.
C. Das Motorstopschalterkabel hinter der CDI-Zündbox verle-
gen.
D. Den Bremsschlauch an der Vorderseite des Nummernschil-
des entlang fuhren.
E. Die Gaszuge durch die Fuhrung leiten. F. Den Kupplungszug und den
Warmstartzug durch die Kabel-
fuhrung am Nummernschild
fuhren.
G. Das Motorstopschalterkabel
über der Nummernschild-Mon-
tageposition verlegen.
A
C B
C
B
A

3-1

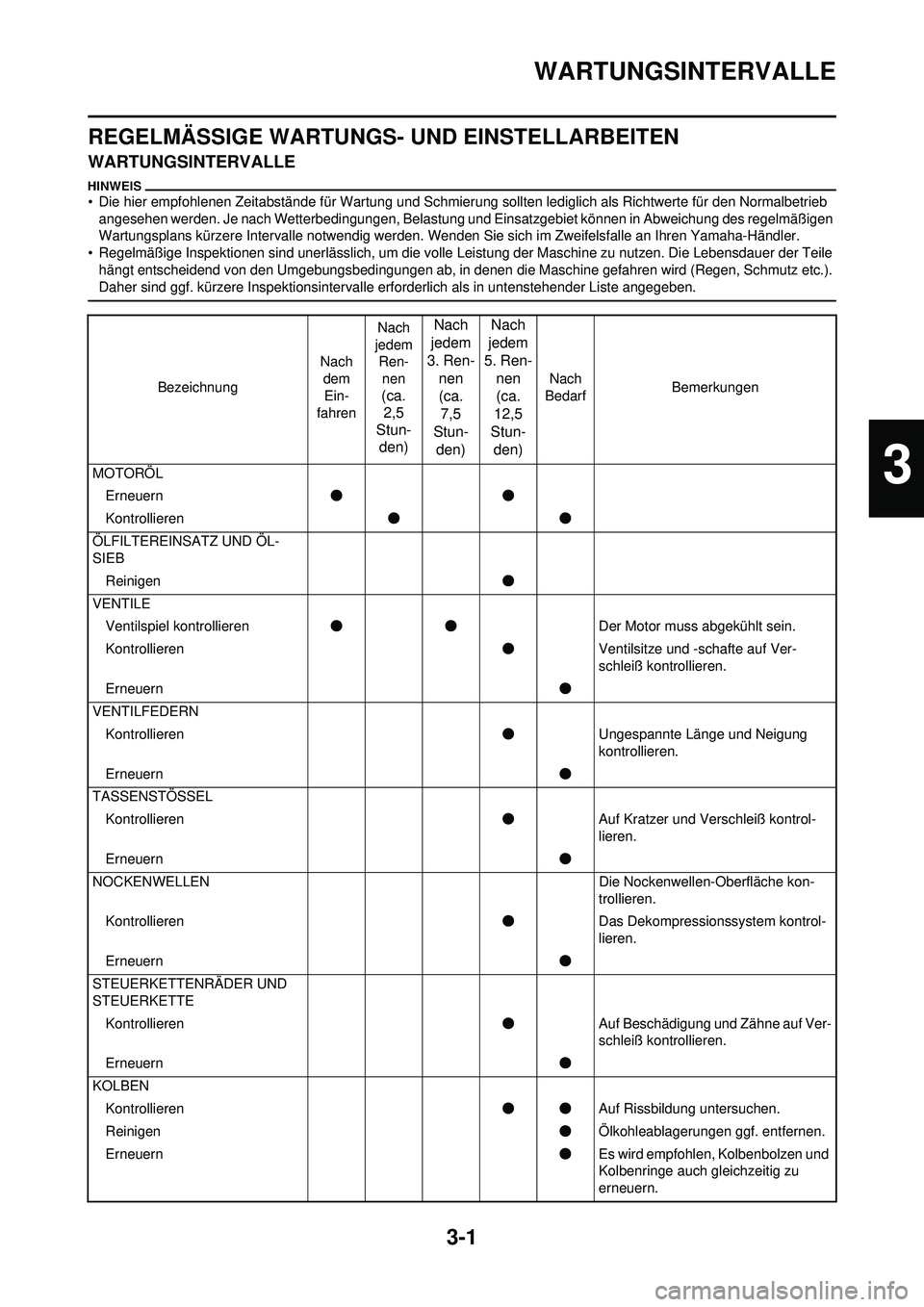

WARTUNGSINTERVALLE
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
• Die hier empfohlenen Zeitabstände für Wartung und Schmier ung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wen den Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
• Regelmäßige Inspektionen sind unerlässlich, um die volle Leistung der Maschine zu nutzen. Die Lebensdauer der Teile
hängt entscheidend von den Umgebungsbedingungen ab, in denen die Maschine gefahren wird (Regen, Schmutz etc.).
Daher sind ggf. kürzere Inspektionsintervalle erforderlich als in untenstehender Liste angegeben.
Bezeichnung Nach
dem
Ein-
fahren Nach
jedem Ren-nen
(ca. 2,5
Stun- den) Nach
jedem
3. Ren- nen
(ca. 7,5
Stun- den) Nach
jedem
5. Ren- nen
(ca.
12,5
Stun- den)Nach
Bedarf Bemerkungen
MOTORÖL Erneuern ●●
Kontrollieren ●●
ÖLFILTEREINSATZ UND ÖL-
SIEB
Reinigen ●
VENTILE Ventilspiel kontrollieren ●● Der Motor muss abgekühlt sein.
Kontrollieren ●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern ●
VENTILFEDERN Kontrollieren ●Ungespannte Länge und Neigung
kontrollieren.
Erneuern ●
TASSENSTÖSSEL Kontrollieren ●Auf Kratzer und Verschleiß kontrol-
lieren.
Erneuern ●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren ●Das Dekompression ssystem kontrol-
lieren.
Erneuern ●
STEUERKETTENRÄDER UND
STEUERKETTE
Kontrollieren ●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern ●
KOLBEN Kontrollieren ●●Auf Rissbildung untersuchen.
Reinigen ●Ölkohleablagerungen ggf. entfernen.
Erneuern ●Es wird empfohlen, Kolbenbolzen und
Kolbenringe auch gleichzeitig zu
erneuern.
3

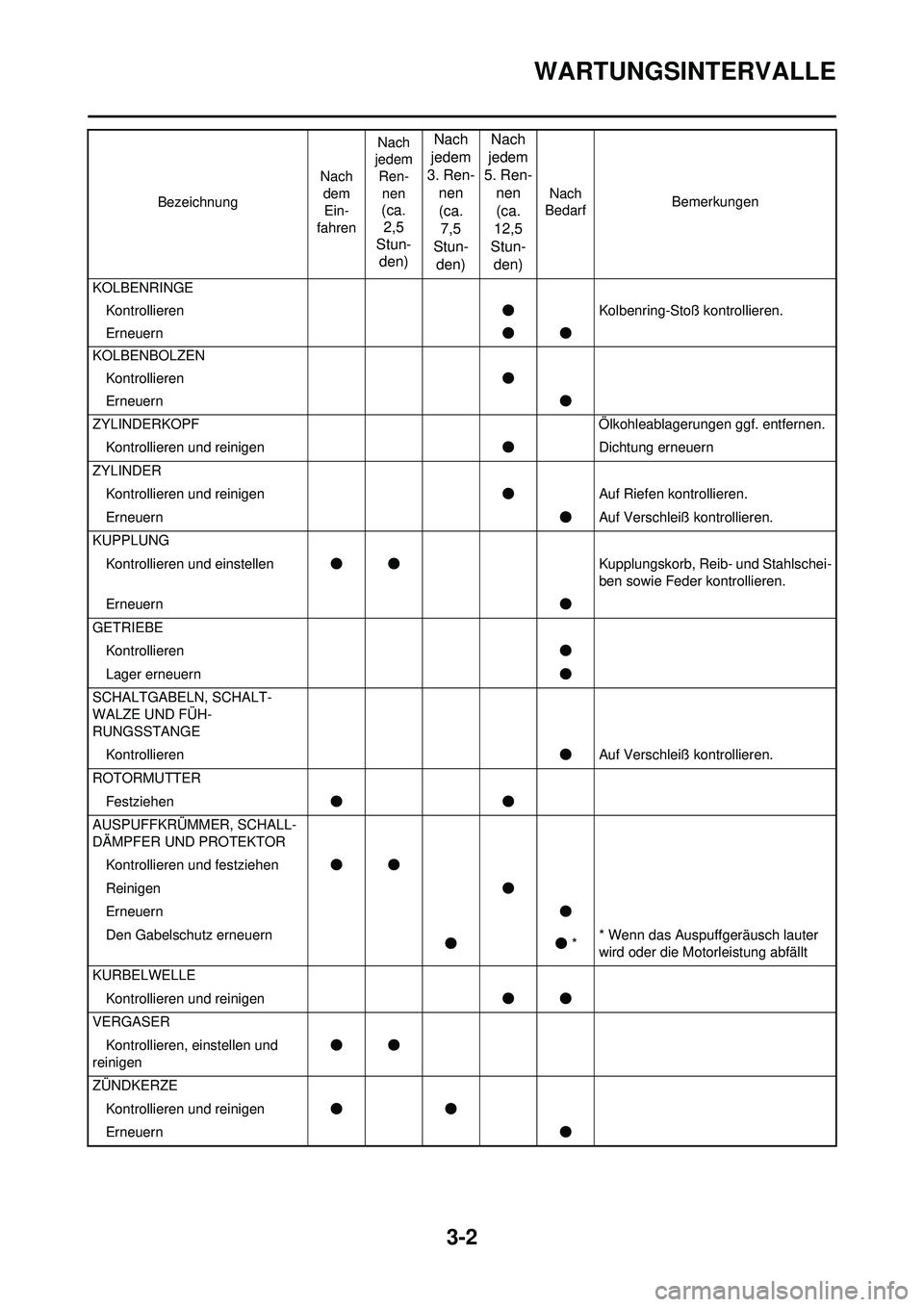

3-2
WARTUNGSINTERVALLE
KOLBENRINGEKontrollieren ●Kolbenring-Stoß kontrollieren.
Erneuern ●●
KOLBENBOLZEN Kontrollieren ●
Erneuern ●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen ●Dichtung erneuern
ZYLINDER Kontrollieren und reinigen ●Auf Riefen kontrollieren.
Erneuern ●Auf Verschleiß kontrollieren.
KUPPLUNG Kontrollieren und einstellen ●● Kupplungskorb, Reib- und Stahlschei-
ben sowie Feder kontrollieren.
Erneuern ●
GETRIEBE Kontrollieren ●
Lager erneuern ●
SCHALTGABELN, SCHALT-
WALZE UND FÜH-
RUNGSSTANGE Kontrollieren ●Auf Verschleiß kontrollieren.
ROTORMUTTER Festziehen ●●
AUSPUFFKRÜMMER, SCHALL-
DÄMPFER UND PROTEKTOR Kontrollieren und festziehen ●●
Reinigen ●
Erneuern ●
Den Gabelschutz erneuern ●●** Wenn das Auspuffgeräusch lauter
wird oder die Motorleistung abfällt
KURBELWELLE Kontrollieren und reinigen ●●
VERGASER Kontrollieren, einstellen und
reinigen ●●
ZÜNDKERZE Kontrollieren und reinigen ●●
Erneuern ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-
nen

(ca. 2,5
Stun- den) Nach
jedem
3. Ren- nen
(ca. 7,5
Stun- den) Nach
jedem
5. Ren- nen
(ca.
12,5
Stun- den)Nach
Bedarf Bemerkungen

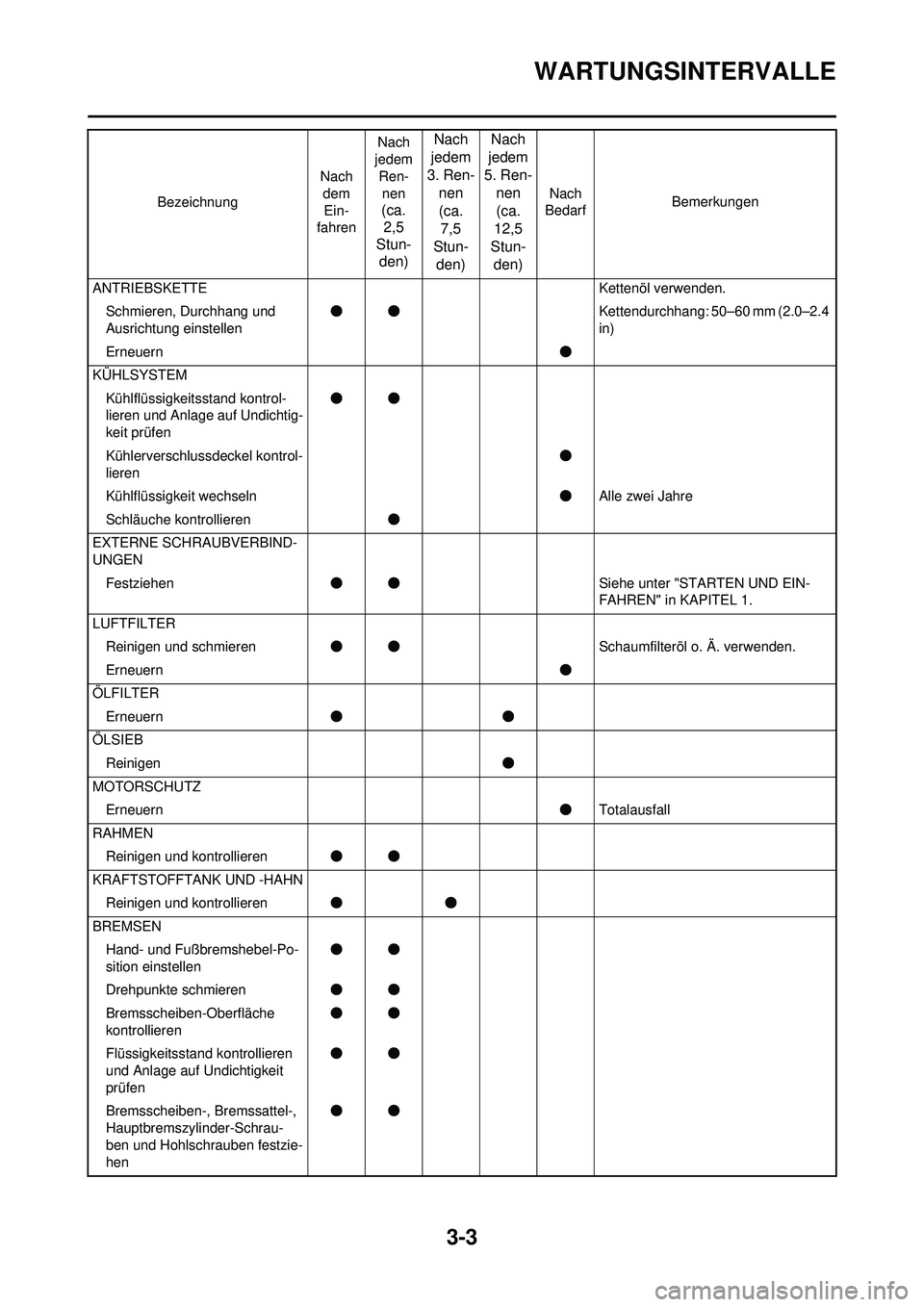

3-3
WARTUNGSINTERVALLE
ANTRIEBSKETTEKettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen ●●
Kettendurchhang: 50–60 mm (2.0–2.4
in)
Erneuern ●
KÜHLSYSTEM Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undichtig-
keit prüfen ●●
Kühlerverschlussdeckel kontrol-
lieren ●
Kühlflüssigkeit wechseln ●Alle zwei Jahre
Schläuche kontrollieren ●
EXTERNE SCHRAUBVERBIND-
UNGEN Festziehen ●● Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER Reinigen und schmieren ●● Schaumfilteröl o. Ä. verwenden.
Erneuern ●
ÖLFILTER Erneuern ●●
ÖLSIEB Reinigen ●
MOTORSCHUTZ Erneuern ●Totalausfall
RAHMEN Reinigen und kontrollieren ●●
KRAFTSTOFFTANK UND -HAHN Reinigen und kontrollieren ●●
BREMSEN Hand- und Fußbremshebel-Po-
sition einstellen ●●
Drehpunkte schmieren ●●
Bremsscheiben-Oberfläche
kontrollieren ●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen ●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrau-
ben und Hohlschrauben festzie-
hen ●●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-
nen

(ca. 2,5
Stun- den) Nach
jedem
3. Ren- nen
(ca. 7,5
Stun- den) Nach
jedem
5. Ren- nen
(ca.
12,5
Stun- den)Nach
Bedarf Bemerkungen

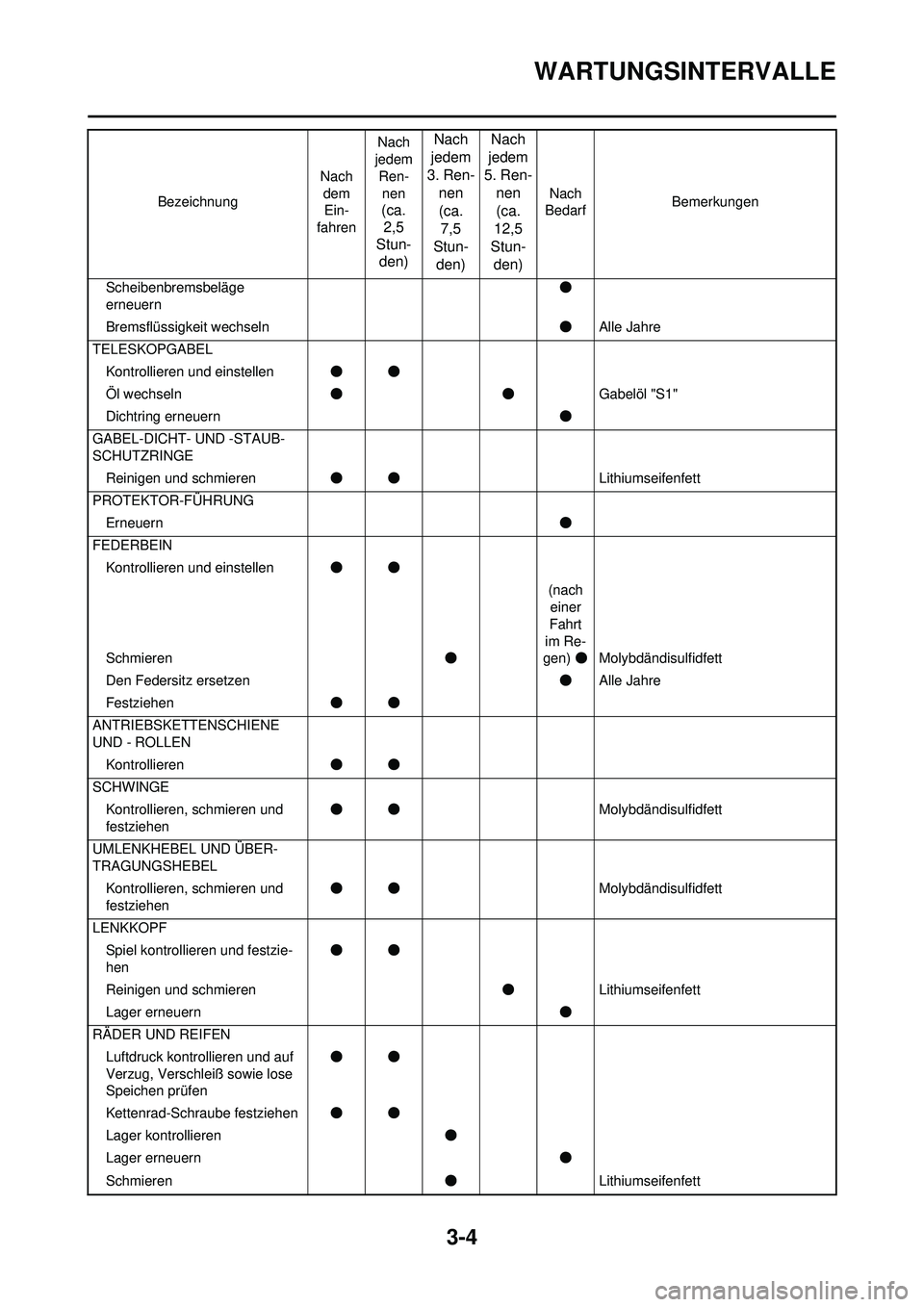

3-4
WARTUNGSINTERVALLE
Scheibenbremsbeläge
erneuern●
Bremsflüssigkeit wechseln ●Alle Jahre
TELESKOPGABEL Kontrollieren und einstellen ●●
Öl wechseln ●● Gabelöl "S1"
Dichtring erneuern ●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE Reinigen und schmieren ●● Lithiumseifenfett
PROTEKTOR-FÜHRUNG Erneuern ●
FEDERBEIN Kontrollieren und einstellen ●●
Schmieren ●(nach
einer
Fahrt
im Re-
gen) ●Molybdändisulfidfett
Den Federsitz ersetzen ●Alle Jahre
Festziehen ●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN Kontrollieren ●●
SCHWINGE Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
LENKKOPF Spiel kontrollieren und festzie-
hen ●●
Reinigen und schmieren ●Lithiumseifenfett
Lager erneuern ●
RÄDER UND REIFEN Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen ●●
Kettenrad-Schraube festziehen ●●
Lager kontrollieren ●
Lager erneuern ●
Schmieren ●Lithiumseifenfett
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-
nen

(ca. 2,5
Stun- den) Nach
jedem
3. Ren- nen
(ca. 7,5
Stun- den) Nach
jedem
5. Ren- nen
(ca.
12,5
Stun- den)Nach
Bedarf Bemerkungen

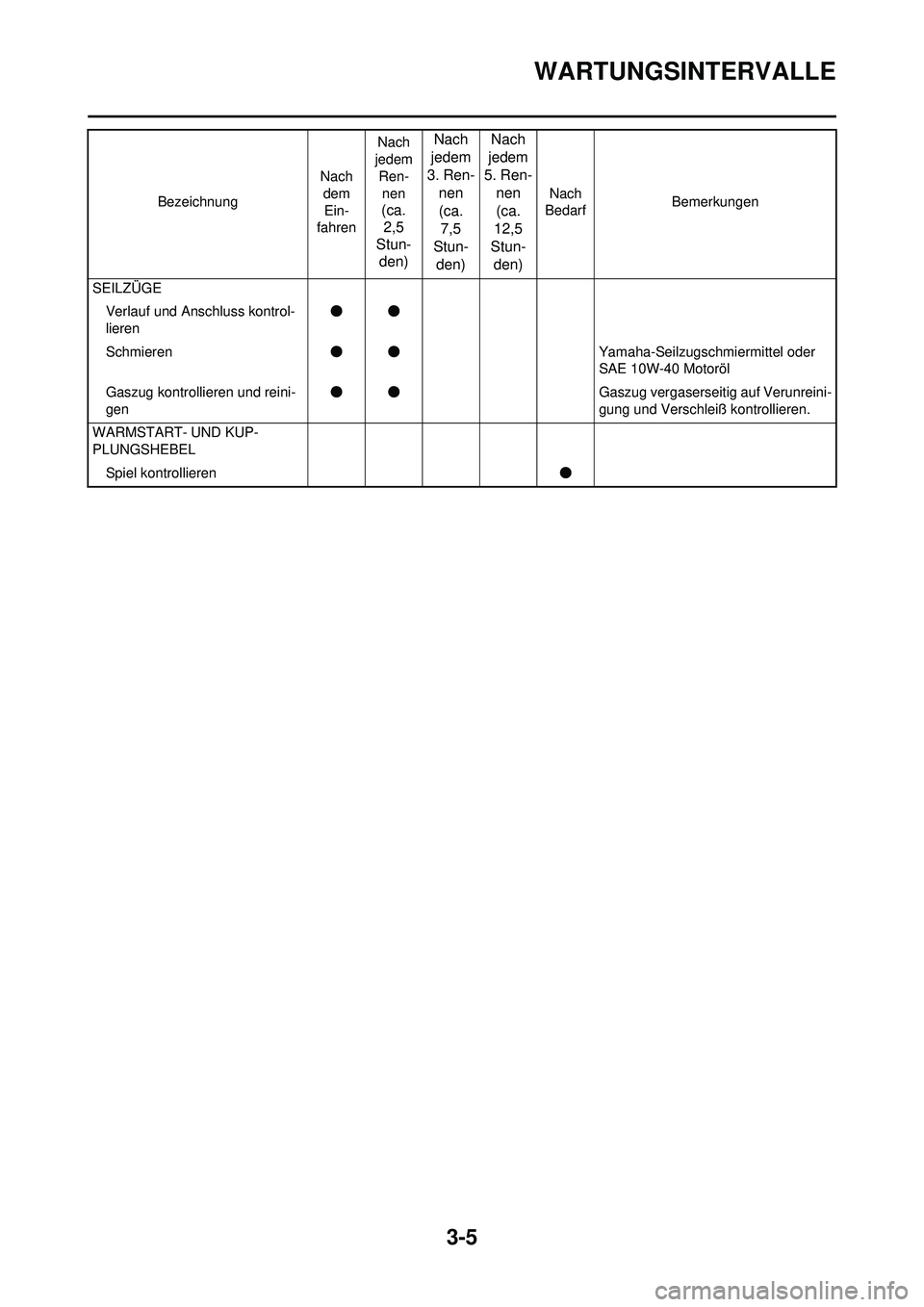

3-5
WARTUNGSINTERVALLE
SEILZÜGEVerlauf und Anschluss kontrol-
lieren ●●
Schmieren ●● Yamaha-Seilzugschmiermittel oder
SAE 10W-40 Motoröl
Gaszug kontrollieren und reini-
gen ●●
Gaszug vergaserseitig auf Verunreini-
gung und Verschleiß kontrollieren.
WARMSTART- UND KUP-
PLUNGSHEBEL Spiel kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-
nen

(ca. 2,5
Stun- den) Nach
jedem
3. Ren- nen
(ca. 7,5
Stun- den) Nach
jedem
5. Ren- nen
(ca.
12,5
Stun- den)Nach
Bedarf Bemerkungen

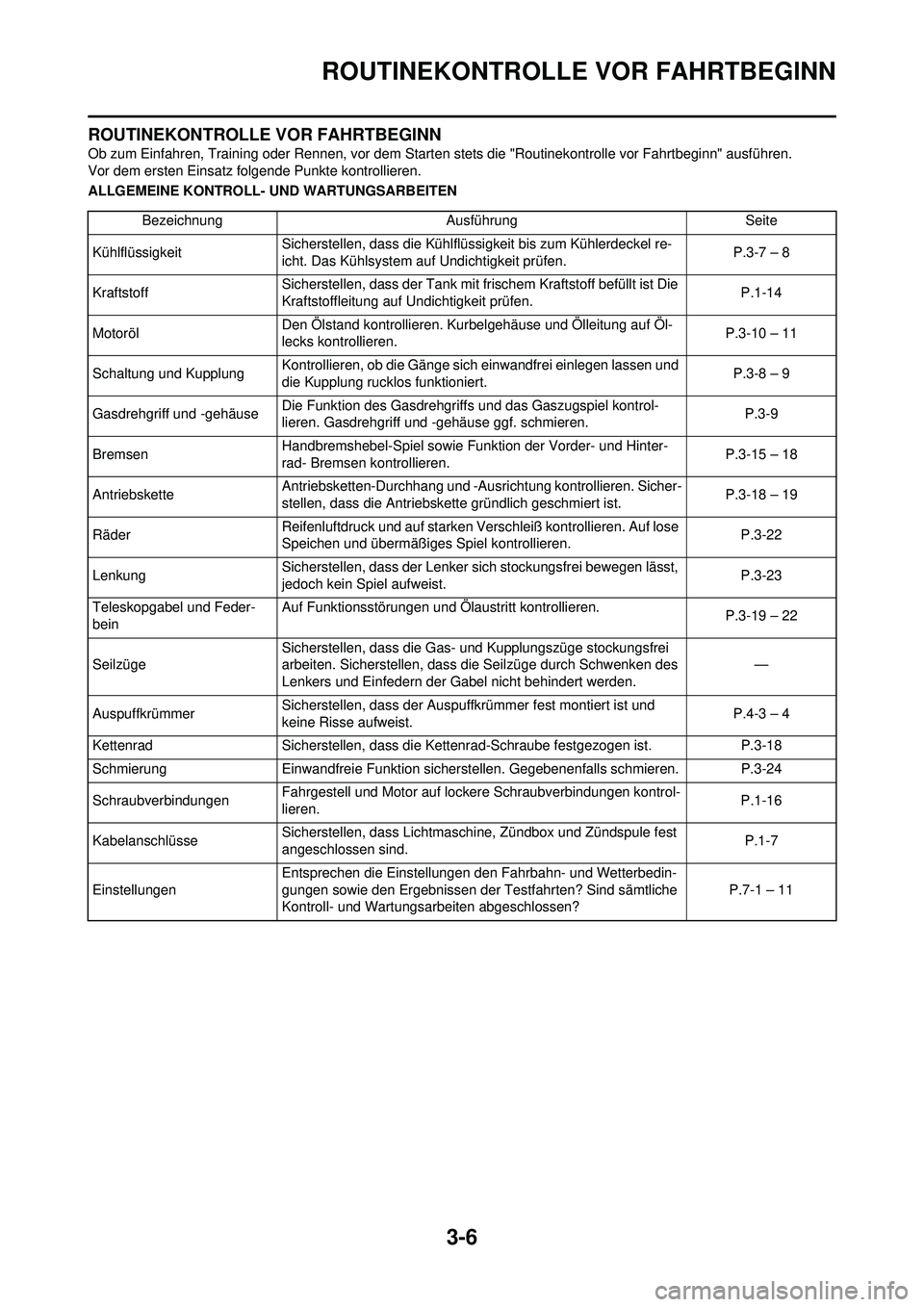

3-6
ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die "Routinekontrolle vor Fahrtbeginn" ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung AusführungSeite
Kühlflüssigkeit Sicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen. P.3-7 – 8
Kraftstoff Sicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen. P.1-14
Motoröl Den Ölstand kontrollieren. Kur
belgehäuse und Ölleitung auf Öl-
lecks kontrollieren. P.3-10 – 11
Schaltung und Kupplung Kontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert. P.3-8 – 9
Gasdrehgriff und -gehäuse Die Funktion des Gasdrehgriffs und das Gaszugspiel kontrol-
lieren. Gasdrehgriff und -gehäuse ggf. schmieren. P.3-9
Bremsen Handbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren.
P.3-15 – 18
Antriebskette Antriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist. P.3-18 – 19
Räder Reifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren. P.3-22
Lenkung Sicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.
P.3-23
Teleskopgabel und Feder-
bein Auf Funktionsstörungen und Ölaustritt kontrollieren.
P.3-19 – 22
Seilzüge Sicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden. —
Auspuffkrümmer Sicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist. P.4-3 – 4
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-18
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-24
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.
P.1-16
Kabelanschlüsse Sicherstellen, dass Lichtmaschine, Zündbox und Zündspule fest
angeschlossen sind. P.1-7
Einstellungen Entsprechen die Einstellungen
den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen? P.7-1 – 11
