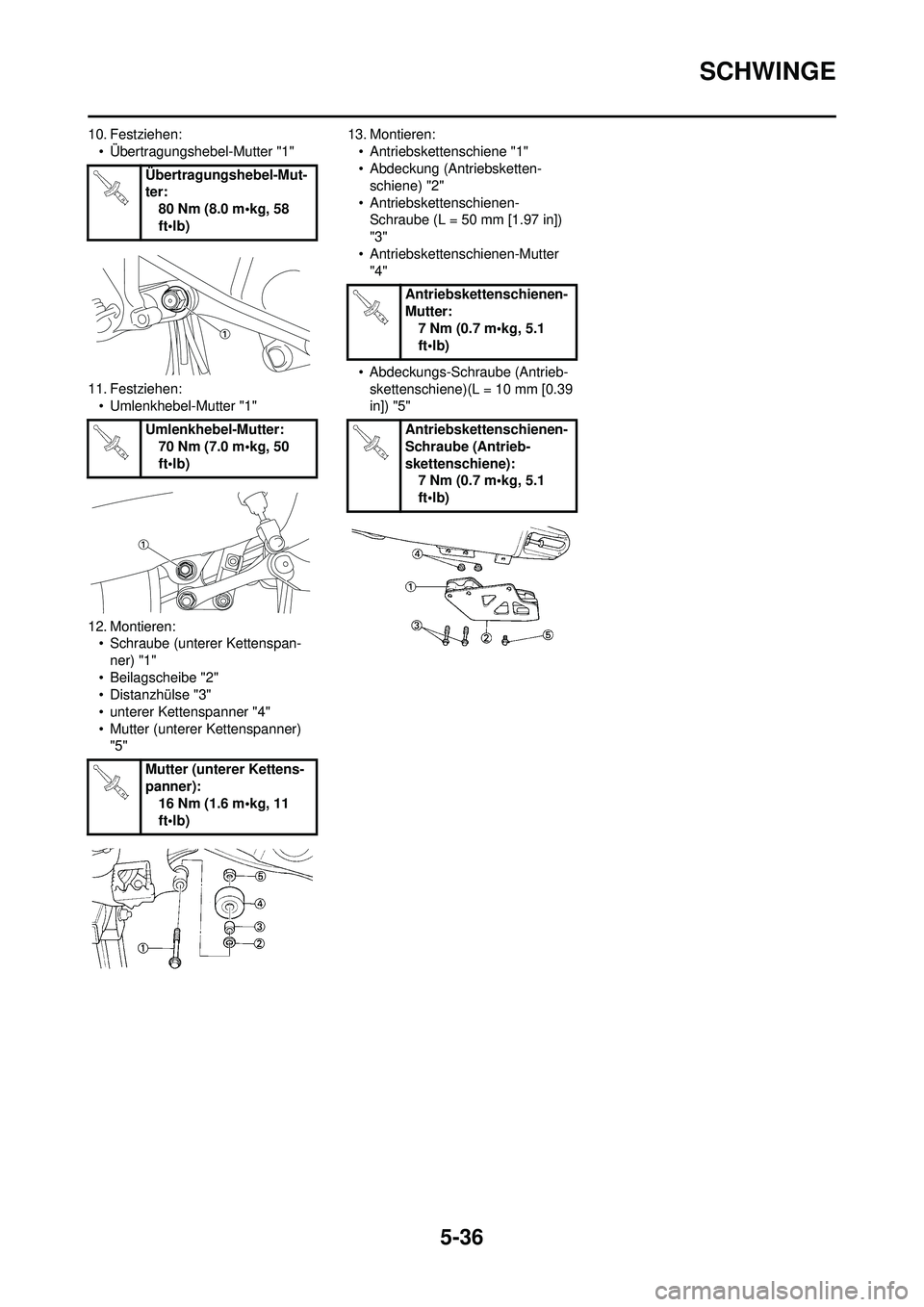

5-36
SCHWINGE
10. Festziehen:• Übertragungshebel-Mutter "1"
11. Festziehen: • Umlenkhebel-Mutter "1"
12. Montieren: • Schraube (unterer Kettenspan-
ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner) "5" 13. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-schiene) "2"
• Antriebskettenschienen- Schraube (L = 50 mm [1.97 in])
"3"
• Antriebsketten schienen-Mutter
"4"
• Abdeckungs-Schraube (Antrieb- skettenschiene)(L = 10 mm [0.39
in]) "5"
Übertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
Umlenkhebel-Mutter: 70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer Kettens-
panner): 16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene): 7 Nm (0.7 m•kg, 5.1
ft•lb)

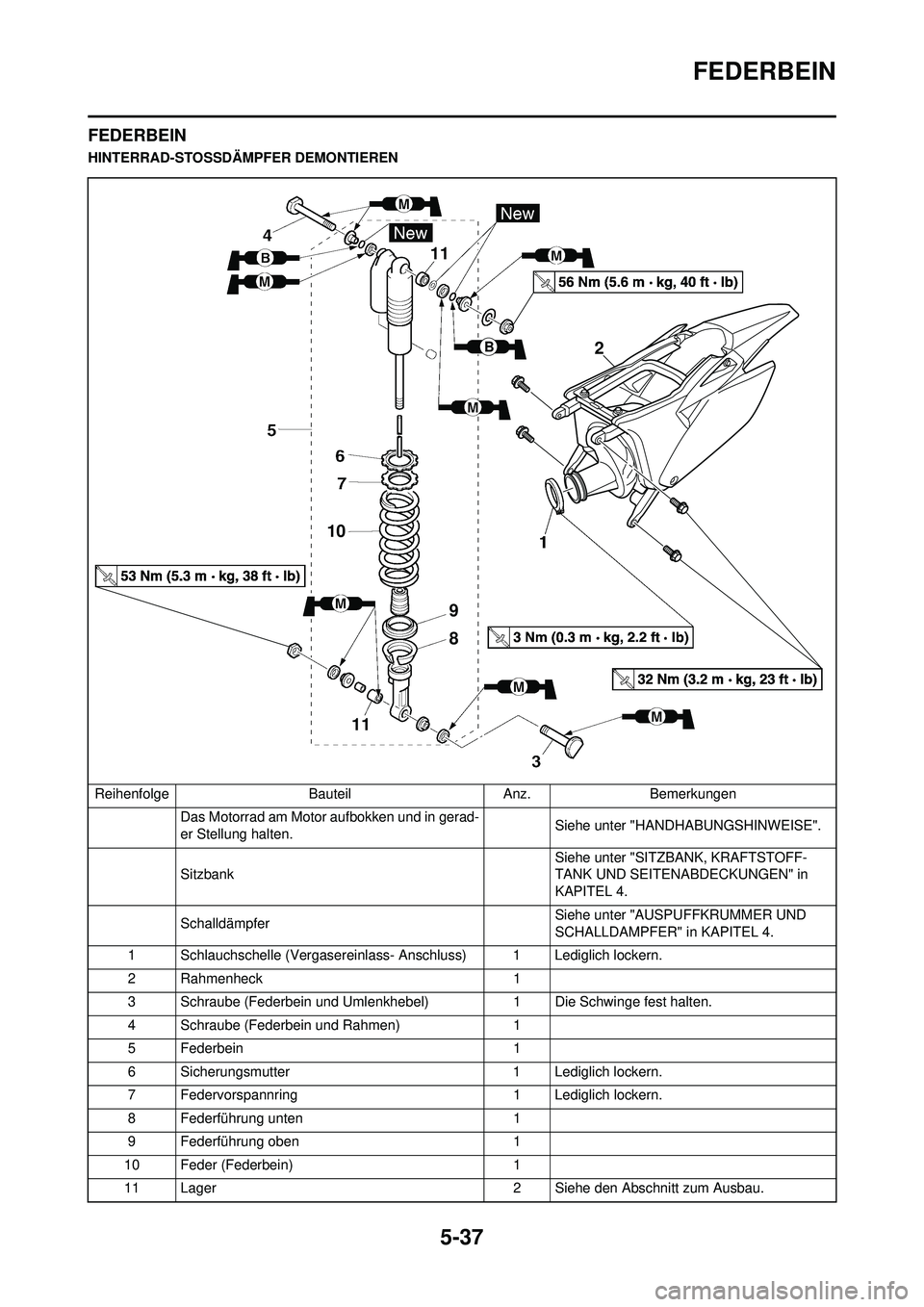

5-37
FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER" in KAPITEL 4.
1 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federführung unten 1
9 Federführung oben 1
10 Feder (Federbein) 1
11 Lager 2 Siehe den Abschnitt zum Ausbau.
B2
9
8
10
11
11

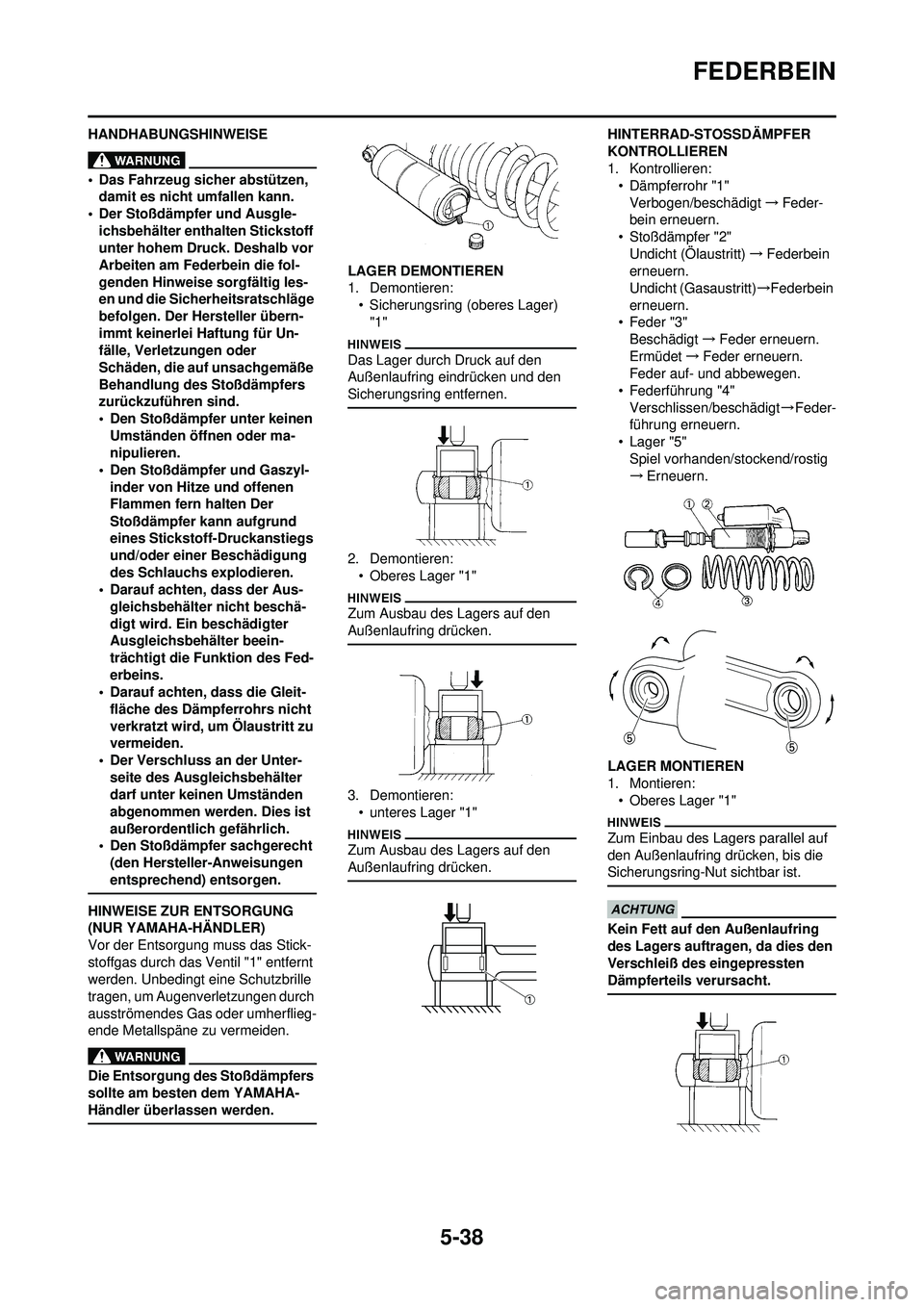

5-38
FEDERBEIN
HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle- ichsbehälter enth alten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl- inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Sticksto ff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Unter- seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
• Den Stoßdämpfer sachgerecht
(den Hers teller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager) "1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:• Dämpferrohr "1"
Verbogen/beschädigt →Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt) →Federbein
erneuern.
Undicht (Gasaustritt) →Federbein
erneuern.
• Feder "3" Beschädigt →Feder erneuern.
Ermüdet →Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt →Feder-
führung erneuern.
• Lager "5"
Spiel vorhanden/stockend/rostig
→ Erneuern.
LAGER MONTIEREN
1. Montieren: • Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.

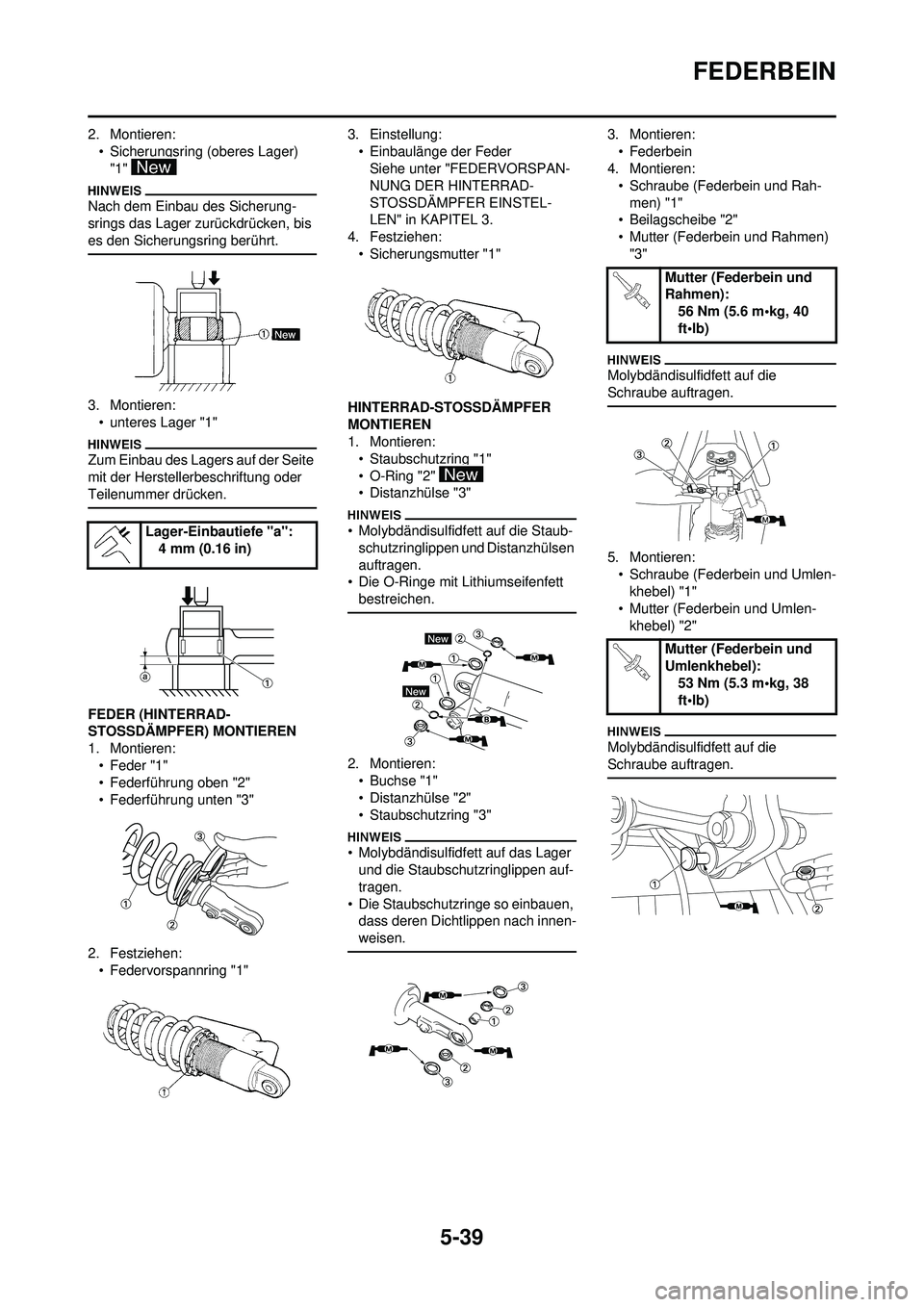

5-39
FEDERBEIN
2. Montieren:• Sicherungsring (oberes Lager) "1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Festziehen: • Federvorspannring "1" 3. Einstellung:
• Einbaulänge der FederSiehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EINSTEL-
LEN" in KAPITEL 3.
4. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren: • Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett
bestreichen.
2. Montieren:• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager und die Staubschutzringlippen auf-
tragen.
• Die Staubschutzringe so einbauen, dass deren Dichtlippen nach innen-
weisen.
3. Montieren:
• Federbein
4. Montieren: • Schraube (Federbein und Rah-
men) "1"
• Beilagscheibe "2"
• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:• Schraube (Federbein und Umlen-khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
Lager-Einbautiefe "a": 4 mm (0.16 in)
Mutter (Federbein und
Rahmen):56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel): 53 Nm (5.3 m•kg, 38
ft•lb)

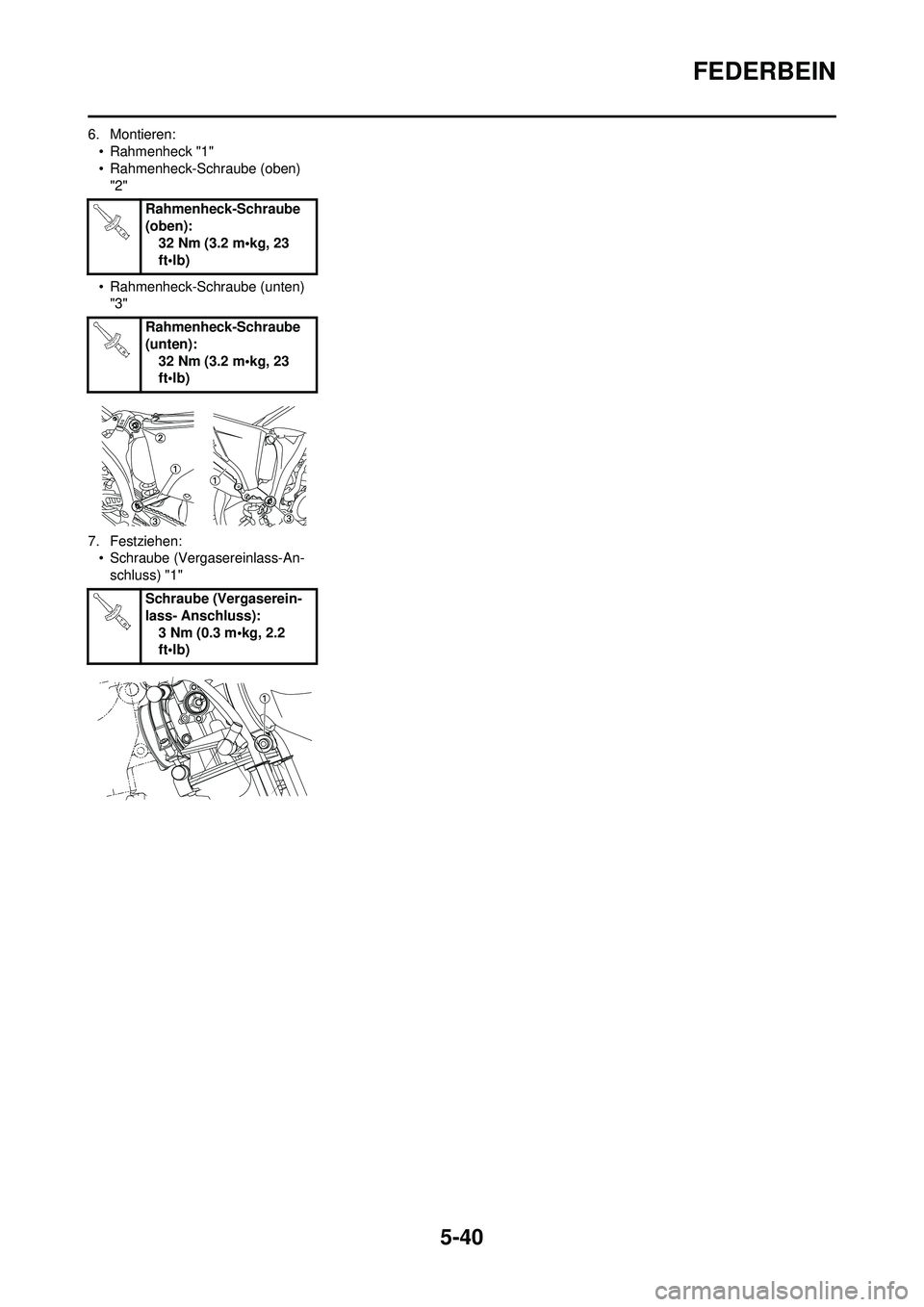

5-40
FEDERBEIN
6. Montieren:• Rahmenheck "1"
• Rahmenheck-Schraube (oben) "2"
• Rahmenheck-Schraube (unten) "3"
7. Festziehen: • Schraube (Vergasereinlass-An-
schluss) "1" Rahmenheck-Schraube
(oben):
32 Nm (3.2 m•kg, 23
ft•lb)
Rahmenheck-Schraube
(unten): 32 Nm (3.2 m•kg, 23
ft•lb)
Schraube (Vergaserein-
lass- Anschluss): 3 Nm (0.3 m•kg, 2.2
ft•lb)

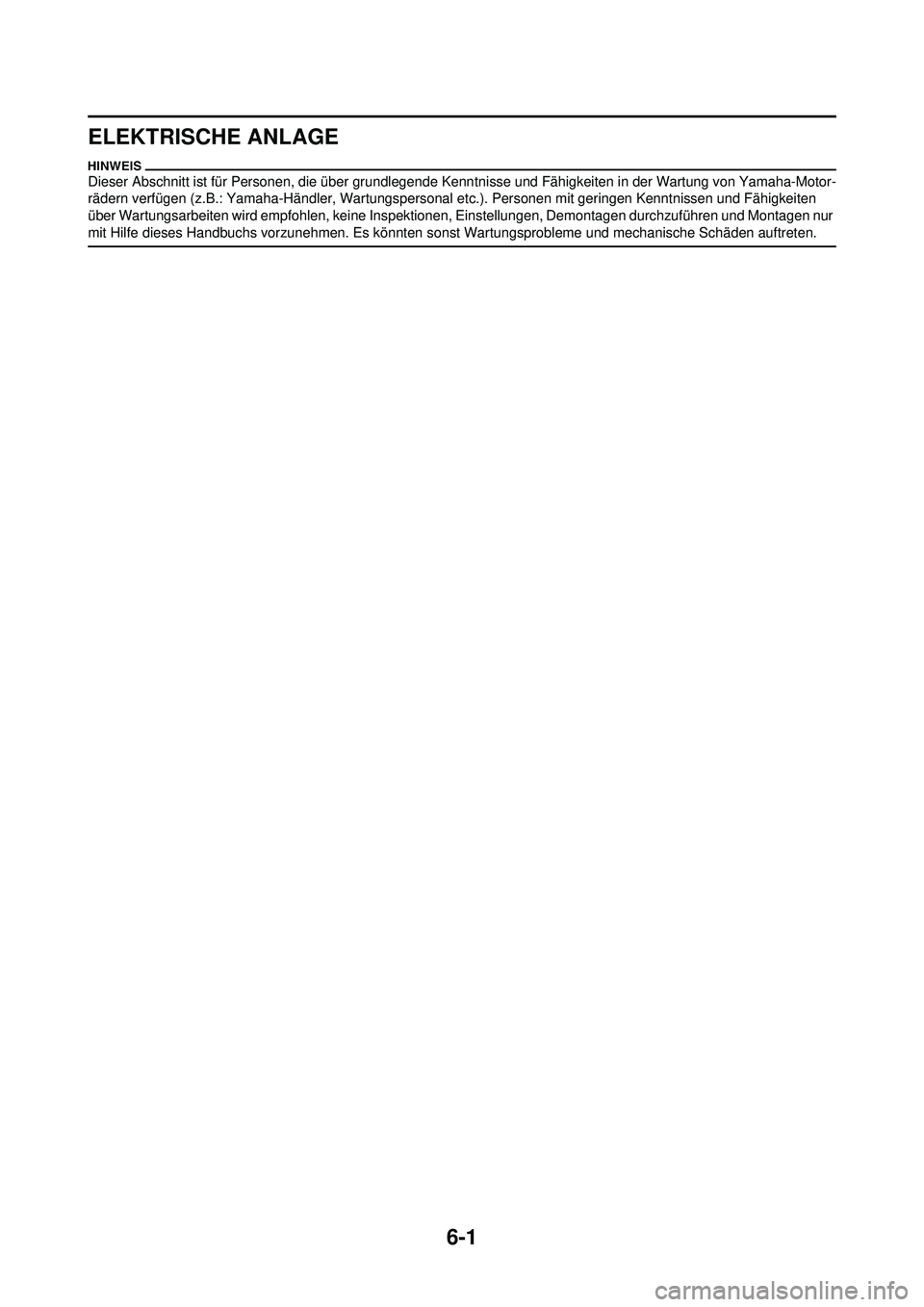

6-1
ELEKTRISCHE ANLAGE
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten s onst Wartungsprobleme und mechanische Schäden auftreten.

6-2
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze 7. Zündbox
SCHALTPLAN
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter
4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze
7. Zündbox FARB-CODIERUNG
BSchwarz
Br Braun
GGrün
LBlau
O Orange
PRosa
RRot
Sb Himmelblau
WWeiß
YGelb B/L Schwarz/Blau
B/W Schwarz/Weiß
B/Y Schwarz/Gelb
G/B Grün/Schwarz
L/W Blau/Weiß
R/W Rot/Weiß
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R
P
B
Br W
W
B/Y G Br
G
RR
OB
Sb Sb
Y
Y
W Y
W
GG B
P P
Br BrRR
O L
B
Sb Y
LL
B/L
B/W
B/W
G/B
B
B
B/L
L
Sb
B/L
G/B
G/B B/Y
B/Y
B/W O
B/W
BrBrP
6

6-3
ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Zündfunkenstrecke kontrollieren. Funke vorhan-
den → *Zundkerze reinigen, ggf. erneuern.
Kein Funke ↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverb inder, Kabel, Zünd-
spule) Nicht in Ord-
nung → Instand setzen, ggf. erneuern.
In Ordnung ↓
Motorstoppschalte r kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Lichtmaschine kontrollieren. (Impulsgeber und
Ladespule) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Leerlaufschalter kontrollieren. Nicht in Ord-
nung → Instand setzen, ggf. erneuern.
In Ordnung ↓
Zündbox erneuern.
Zündfunkenstrecken-Tester: YM-34487
Zündungstester:
90890-06754
Taschen-Multimeter: YU-3112-C/90890-03112
