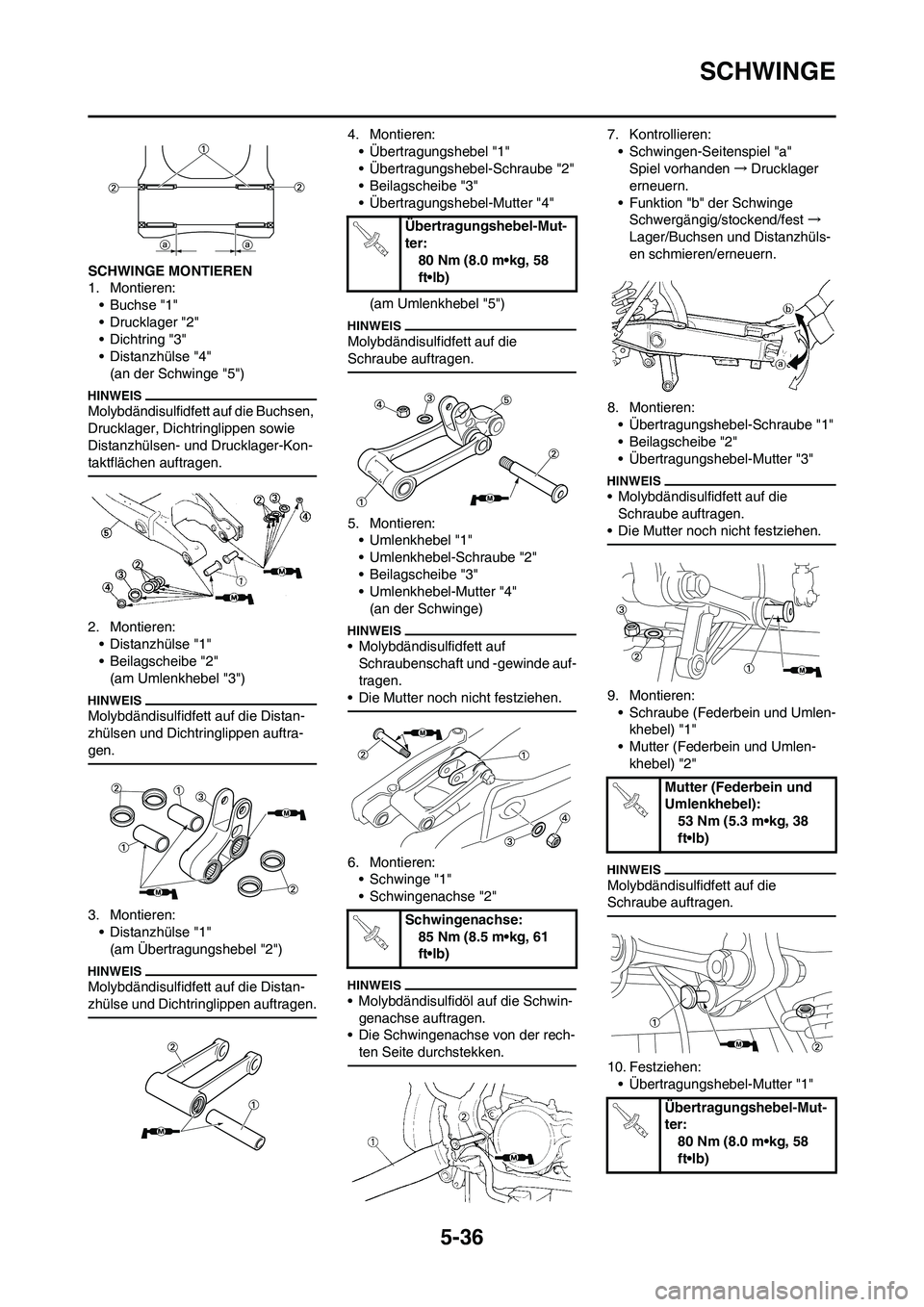

SCHWINGE
SCHWINGE MONTIEREN
1. Montieren:
• Buchse "1"
• Drucklager "2"
• Dichtring "3"
• Distanzhülse "4"
(an der Schwinge "5")
Molybdändisulfidfett auf die Buchsen,
Drucklager, Dichtringlippen sowie
Distanzhülsen- und Drucklager-Kon-
taktflächen auftragen.
2. Montieren:
• Distanzhülse "1"
• Beilagscheibe "2"
(am Umlenkhebel "3")
Molybdändisulfidfett auf die Distan-
zhülsen und Dichtringlippen auftra-
gen.
3. Montieren:
• Distanzhülse "1"
(am Übertragungshebel "2")
Molybdändisulfidfett auf die Distan-
zhülse und Dichtringlippen auftragen.
4. Montieren:
• Übertragungshebel "1"
• Übertragungshebel-Schraube "2"
• Beilagscheibe "3"
• Übertragungshebel-Mutter "4"
(am Umlenkhebel "5")
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Umlenkhebel "1"
• Umlenkhebel-Schraube "2"
• Beilagscheibe "3"
• Umlenkhebel-Mutter "4"
(an der Schwinge)
• Molybdändisulfidfett auf
Schraubenschaft und -gewinde auf-
tragen.
• Die Mutter noch nicht festziehen.
6. Montieren:
• Schwinge "1"
• Schwingenachse "2"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.
• Die Schwingenachse von der rech-
ten Seite durchstekken.
7. Kontrollieren:
• Schwingen-Seitenspiel "a"
Spiel vorhanden→Drucklager
erneuern.
• Funktion "b" der Schwinge
Schwergängig/stockend/fest→
Lager/Buchsen und Distanzhüls-
en schmieren/erneuern.
8. Montieren:
• Übertragungshebel-Schraube "1"
• Beilagscheibe "2"
• Übertragungshebel-Mutter "3"
• Molybdändisulfidfett auf die
Schraube auftragen.
• Die Mutter noch nicht festziehen.
9. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
10. Festziehen:
• Übertragungshebel-Mutter "1"
Übertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)
Übertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)

5-37
SCHWINGE
11. Festziehen:
• Umlenkhebel-Mutter "1"
12. Montieren:
• Schutzkappe "1"
Die Abdeckung rechts so einbauen,
dass die Markierung "a" nach vorn
gerichtet ist.
13. Montieren:
• Schraube (unterer Kettenspan-
ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner)
"5"14. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-
schiene) "2"
• Antriebskettenschienen-
Schraube (L = 50 mm [1.97 in])
"3"
• Antriebskettenschienen-Mutter
"4"
• Abdeckungs-Schraube (Antrieb-
skettenschiene)(L = 10 mm [0.39
in]) "5" Umlenkhebel-Mutter:
70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer Kettens-
panner):
16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene):
7 Nm (0.7 m•kg, 5.1
ft•lb)

5-38
FEDERBEIN
FEDERBEIN

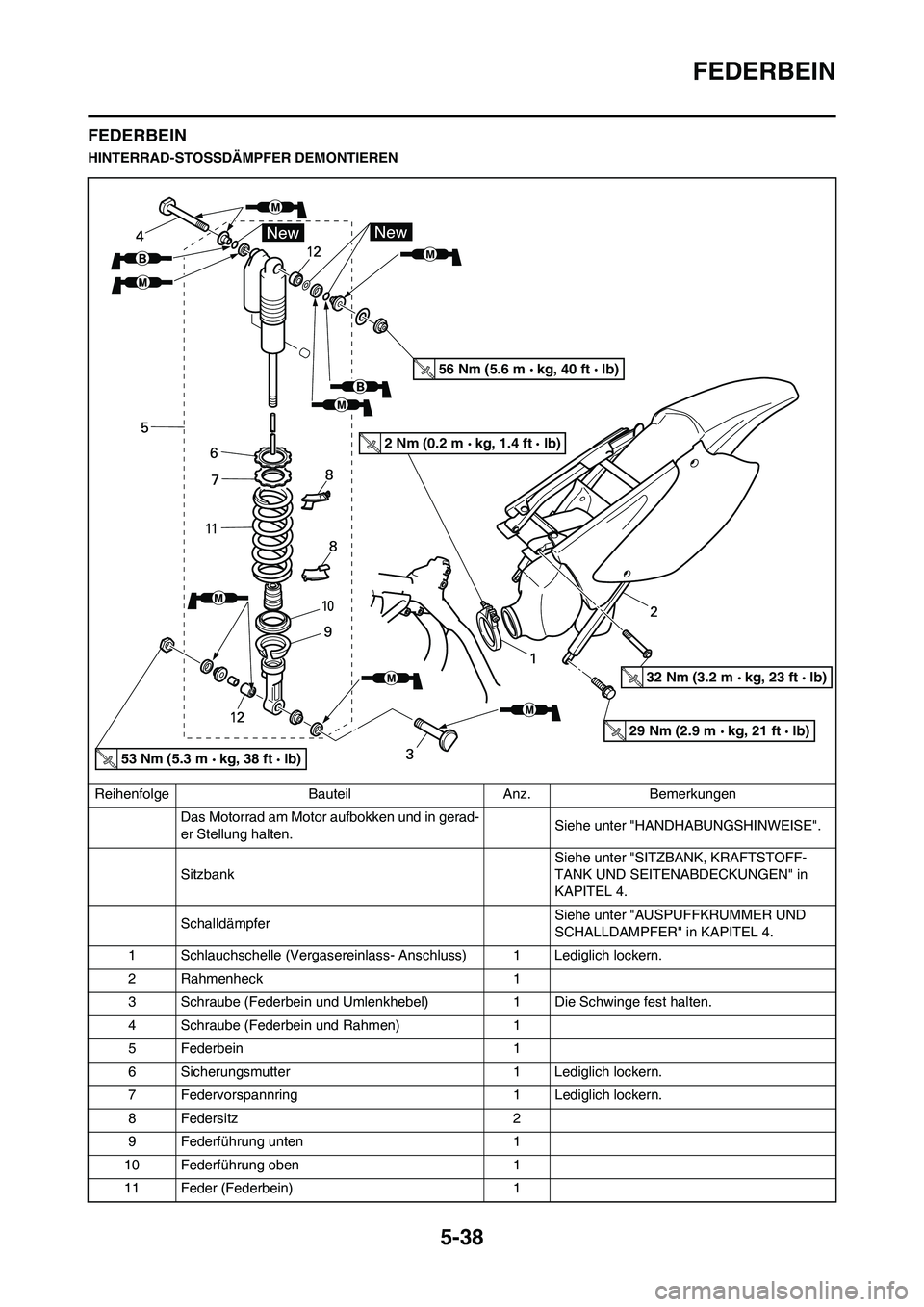

HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER" in KAPITEL 4.
1 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federsitz 2
9 Federführung unten 1
10 Federführung oben 1
11 Feder (Federbein) 1
53 Nm (5.3 m kg, 38 ft lb)
56 Nm (5.6 m kg, 40 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
32 Nm (3.2 m kg, 23 ft lb)
29 Nm (2.9 m kg, 21 ft lb)

5-39
FEDERBEIN

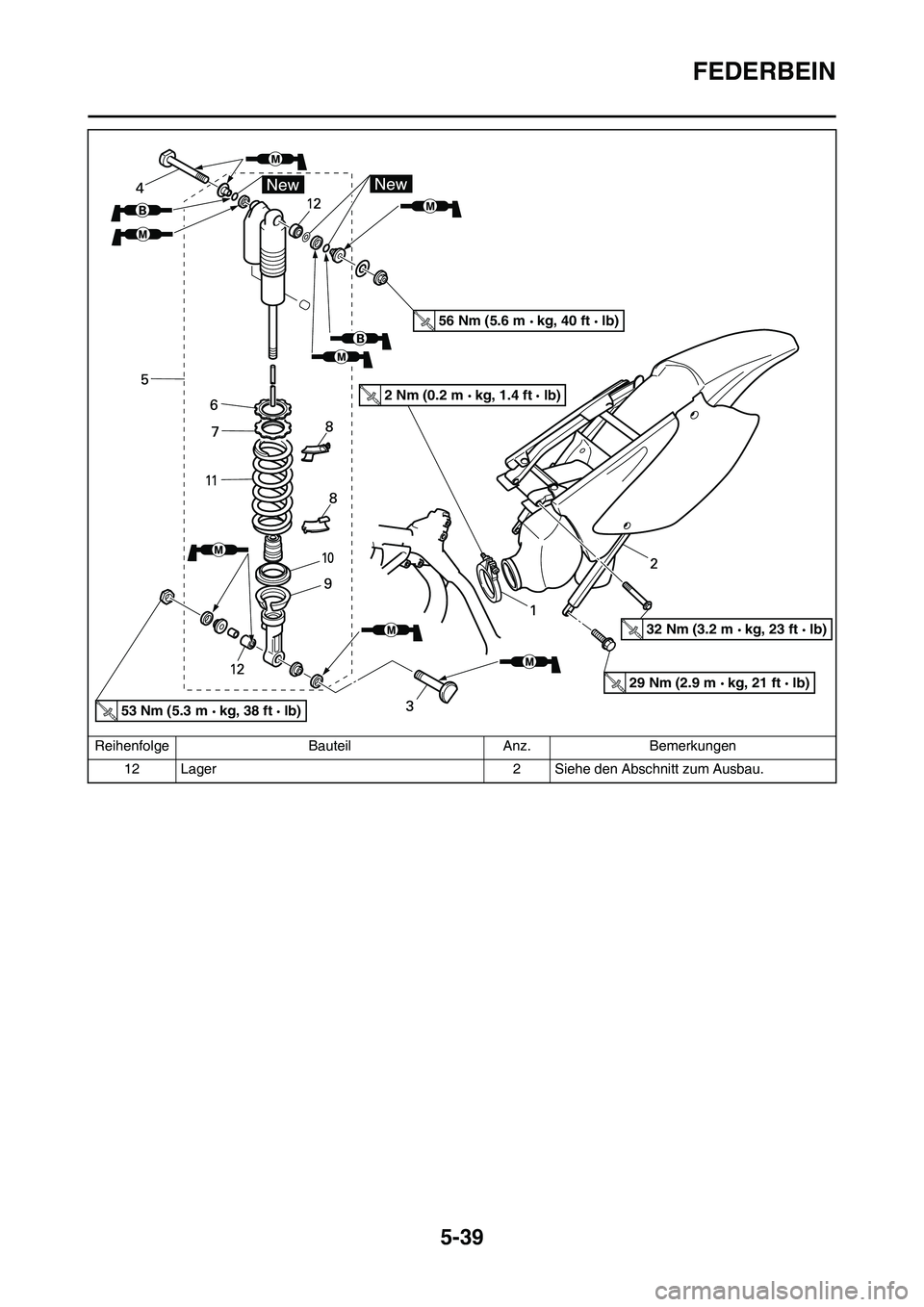

12 Lager 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
53 Nm (5.3 m kg, 38 ft lb)
56 Nm (5.6 m kg, 40 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
32 Nm (3.2 m kg, 23 ft lb)
29 Nm (2.9 m kg, 21 ft lb)

5-40
FEDERBEIN

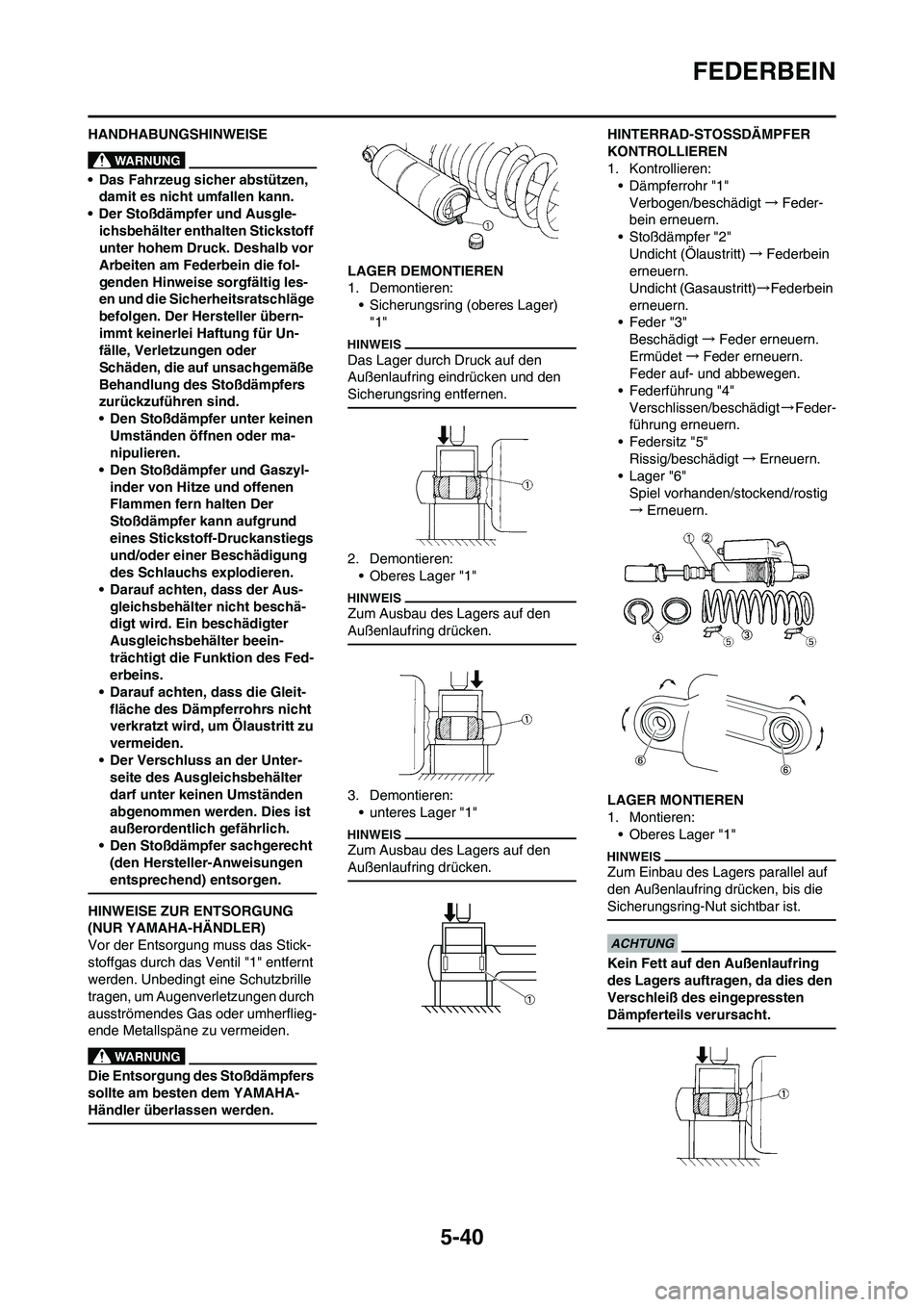

HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle-
ichsbehälter enthalten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen
Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl-
inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Stickstoff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
• Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager)
"1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt→Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt)→Federbein
erneuern.
Undicht (Gasaustritt)→Federbein
erneuern.
• Feder "3"
Beschädigt→Feder erneuern.
Ermüdet→Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt→Feder-
führung erneuern.
• Federsitz "5"
Rissig/beschädigt→Erneuern.
• Lager "6"
Spiel vorhanden/stockend/rostig
→Erneuern.
LAGER MONTIEREN
1. Montieren:
• Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.

5-41
FEDERBEIN

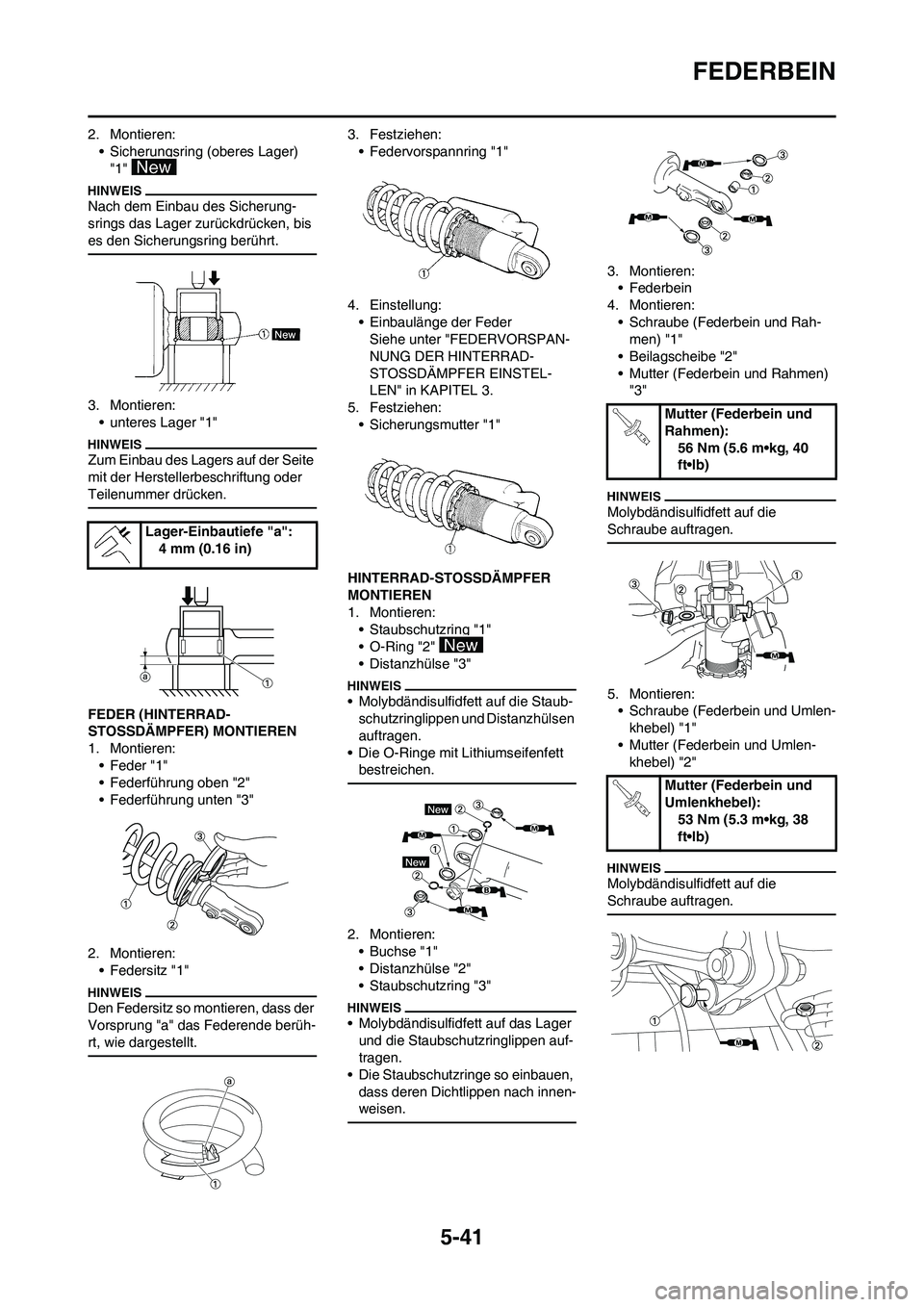

2. Montieren:
• Sicherungsring (oberes Lager)
"1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:
• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:
• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Montieren:
• Federsitz "1"
Den Federsitz so montieren, dass der
Vorsprung "a" das Federende berüh-
rt, wie dargestellt.
3. Festziehen:
• Federvorspannring "1"
4. Einstellung:
• Einbaulänge der Feder
Siehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EINSTEL-
LEN" in KAPITEL 3.
5. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren:
• Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-
schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager
und die Staubschutzringlippen auf-
tragen.
• Die Staubschutzringe so einbauen,
dass deren Dichtlippen nach innen-
weisen.
3. Montieren:
• Federbein
4. Montieren:
• Schraube (Federbein und Rah-
men) "1"
• Beilagscheibe "2"
• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
Lager-Einbautiefe "a":
4 mm (0.16 in)
Mutter (Federbein und
Rahmen):
56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)

5-42
FEDERBEIN

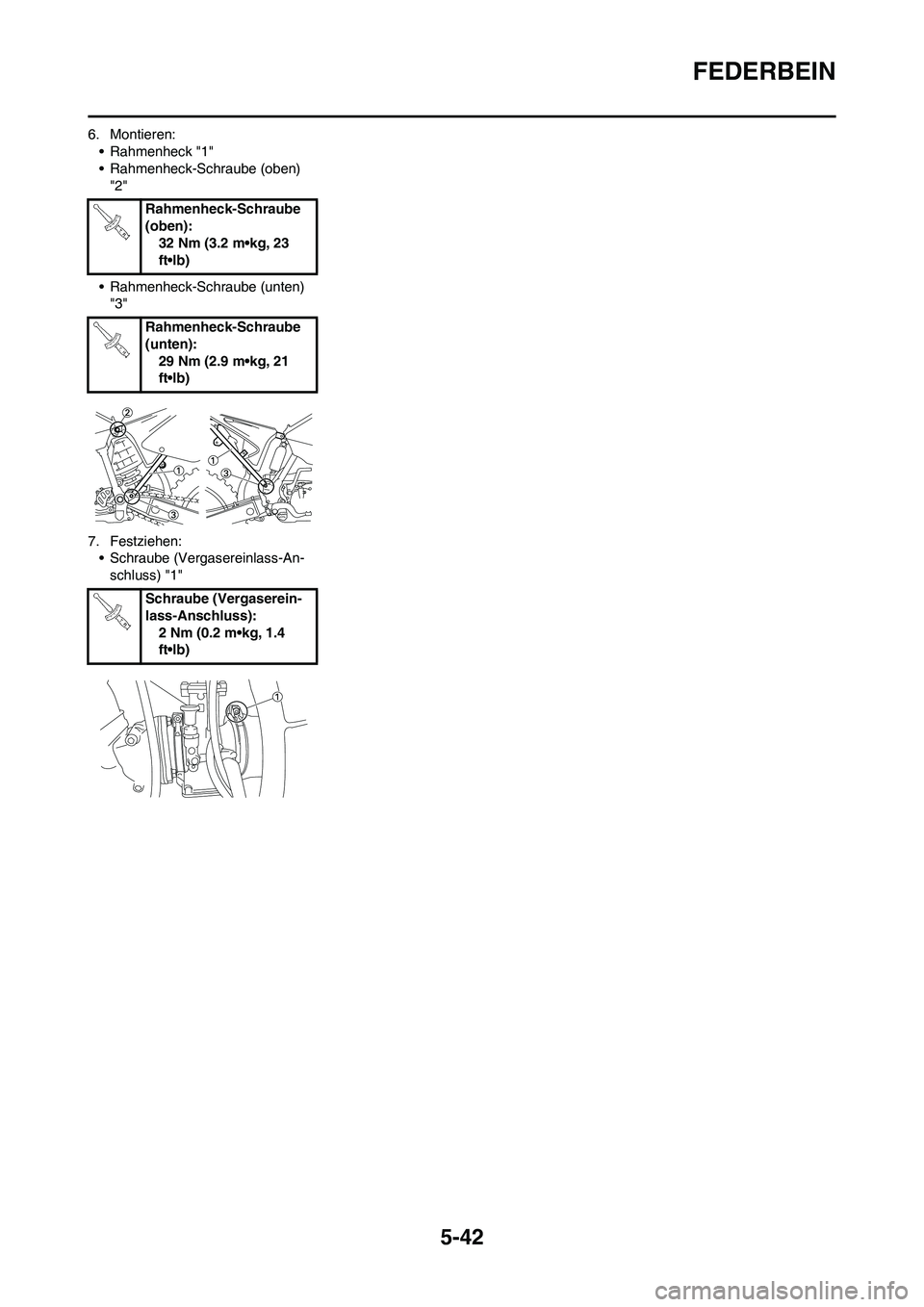

6. Montieren:
• Rahmenheck "1"
• Rahmenheck-Schraube (oben)
"2"
• Rahmenheck-Schraube (unten)
"3"
7. Festziehen:
• Schraube (Vergasereinlass-An-
schluss) "1"Rahmenheck-Schraube
(oben):
32 Nm (3.2 m•kg, 23
ft•lb)
Rahmenheck-Schraube
(unten):
29 Nm (2.9 m•kg, 21
ft•lb)
Schraube (Vergaserein-
lass-Anschluss):
2 Nm (0.2 m•kg, 1.4
ft•lb)

6-1

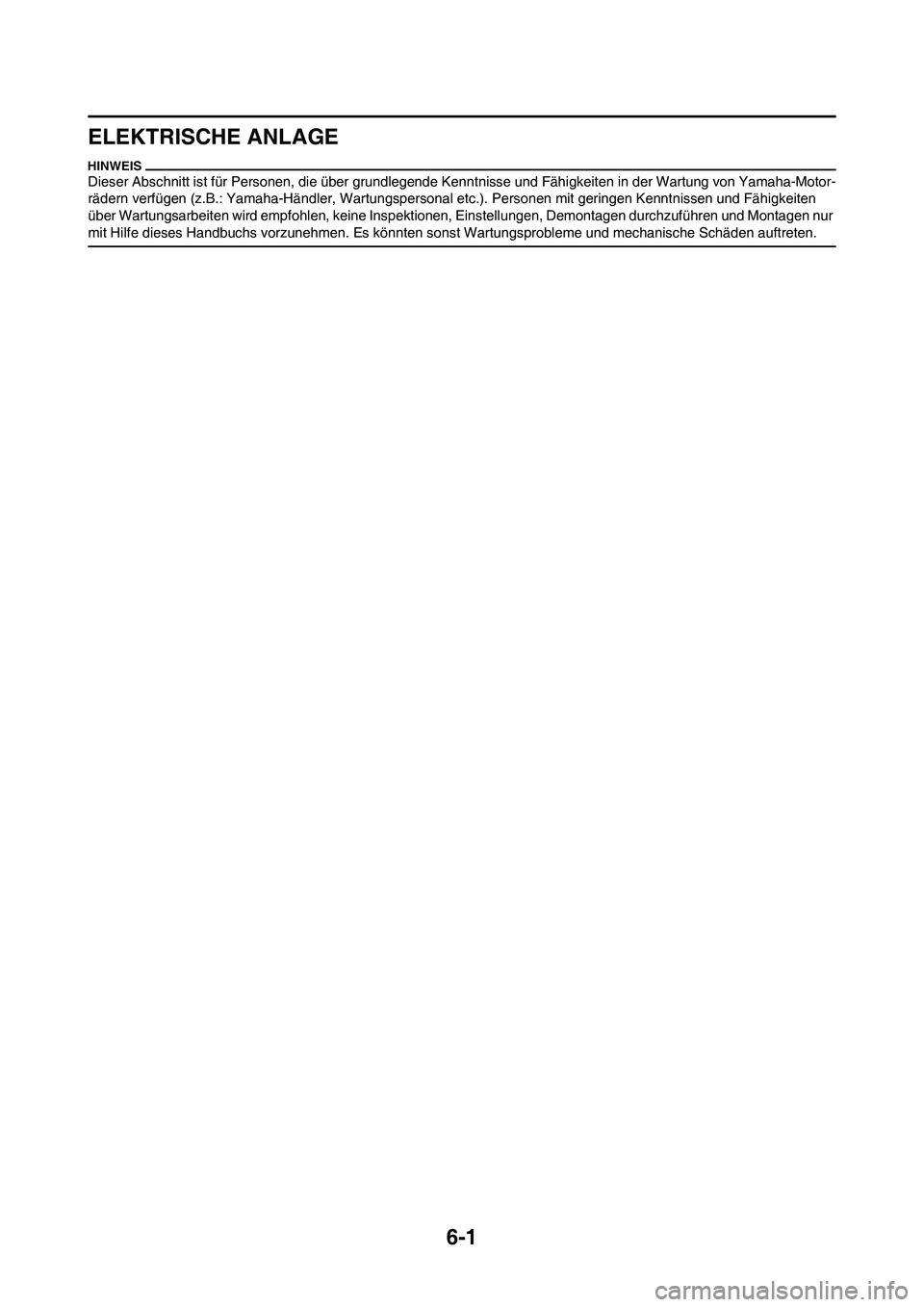

ELEKTRISCHE ANLAGE
