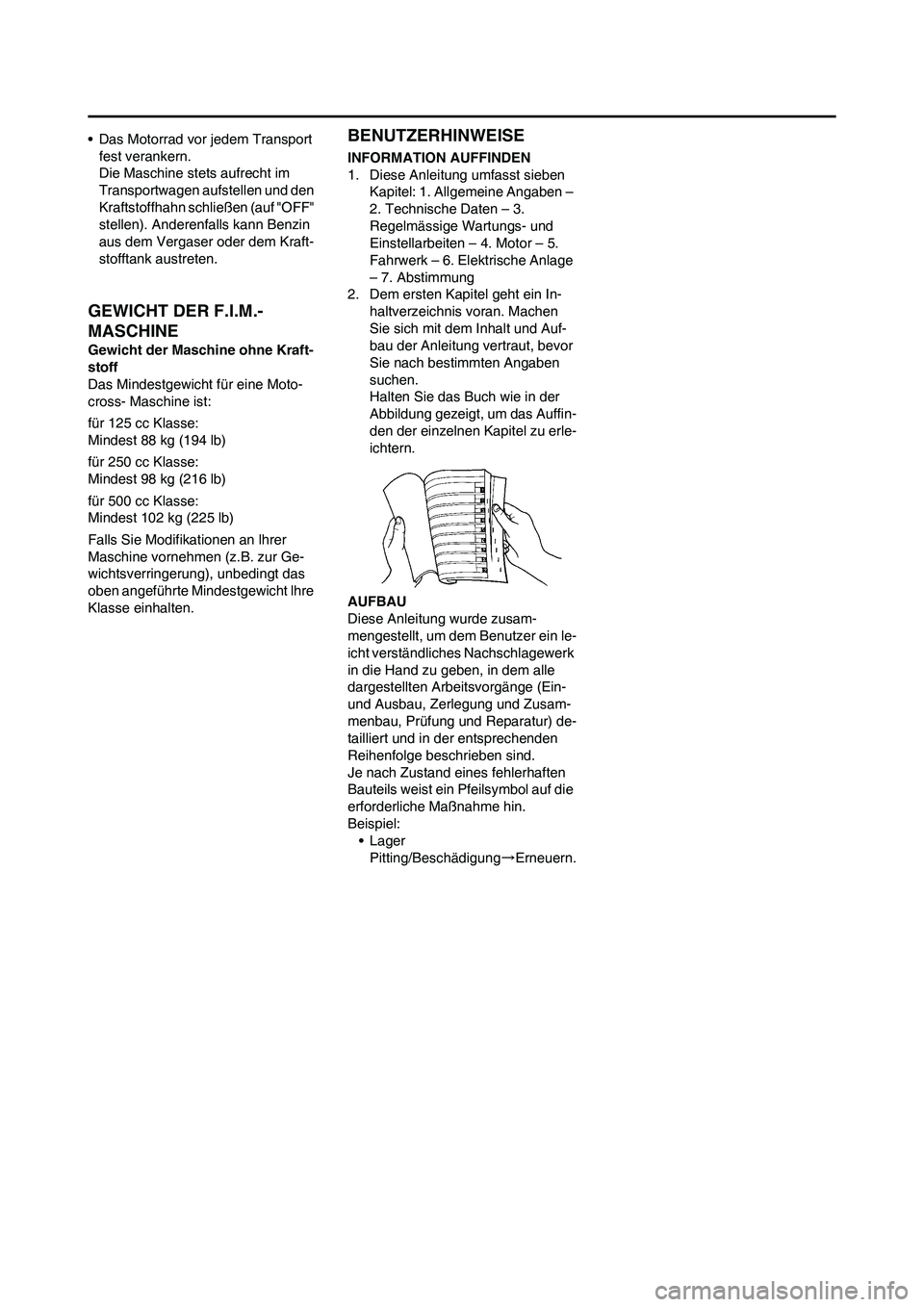

• Das Motorrad vor jedem Transport
fest verankern.
Die Maschine stets aufrecht im
Transportwagen aufstellen und den
Kraftstoffhahn schließen (auf "OFF"
stellen). Anderenfalls kann Benzin
aus dem Vergaser oder dem Kraft-
stofftank austreten.
GEWICHT DER F.I.M.-
MASCHINE
Gewicht der Maschine ohne Kraft-
stoff
Das Mindestgewicht für eine Moto-
cross- Maschine ist:
für 125 cc Klasse:
Mindest 88 kg (194 lb)
für 250 cc Klasse:
Mindest 98 kg (216 lb)
für 500 cc Klasse:
Mindest 102 kg (225 lb)
Falls Sie Modifikationen an lhrer
Maschine vornehmen (z.B. zur Ge-
wichtsverringerung), unbedingt das
oben angeführte Mindestgewicht lhre
Klasse einhalten.
BENUTZERHINWEISE
INFORMATION AUFFINDEN
1. Diese Anleitung umfasst sieben
Kapitel: 1. Allgemeine Angaben –
2. Technische Daten – 3.
Regelmässige Wartungs- und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische Anlage
– 7. Abstimmung
2. Dem ersten Kapitel geht ein In-
haltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen.
Halten Sie das Buch wie in der
Abbildung gezeigt, um das Auffin-
den der einzelnen Kapitel zu erle-
ichtern.
AUFBAU
Diese Anleitung wurde zusam-
mengestellt, um dem Benutzer ein le-
icht verständliches Nachschlagewerk
in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein-
und Ausbau, Zerlegung und Zusam-
menbau, Prüfung und Reparatur) de-
tailliert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin.
Beispiel:
• Lager
Pitting/Beschädigung→Erneuern.
1-6

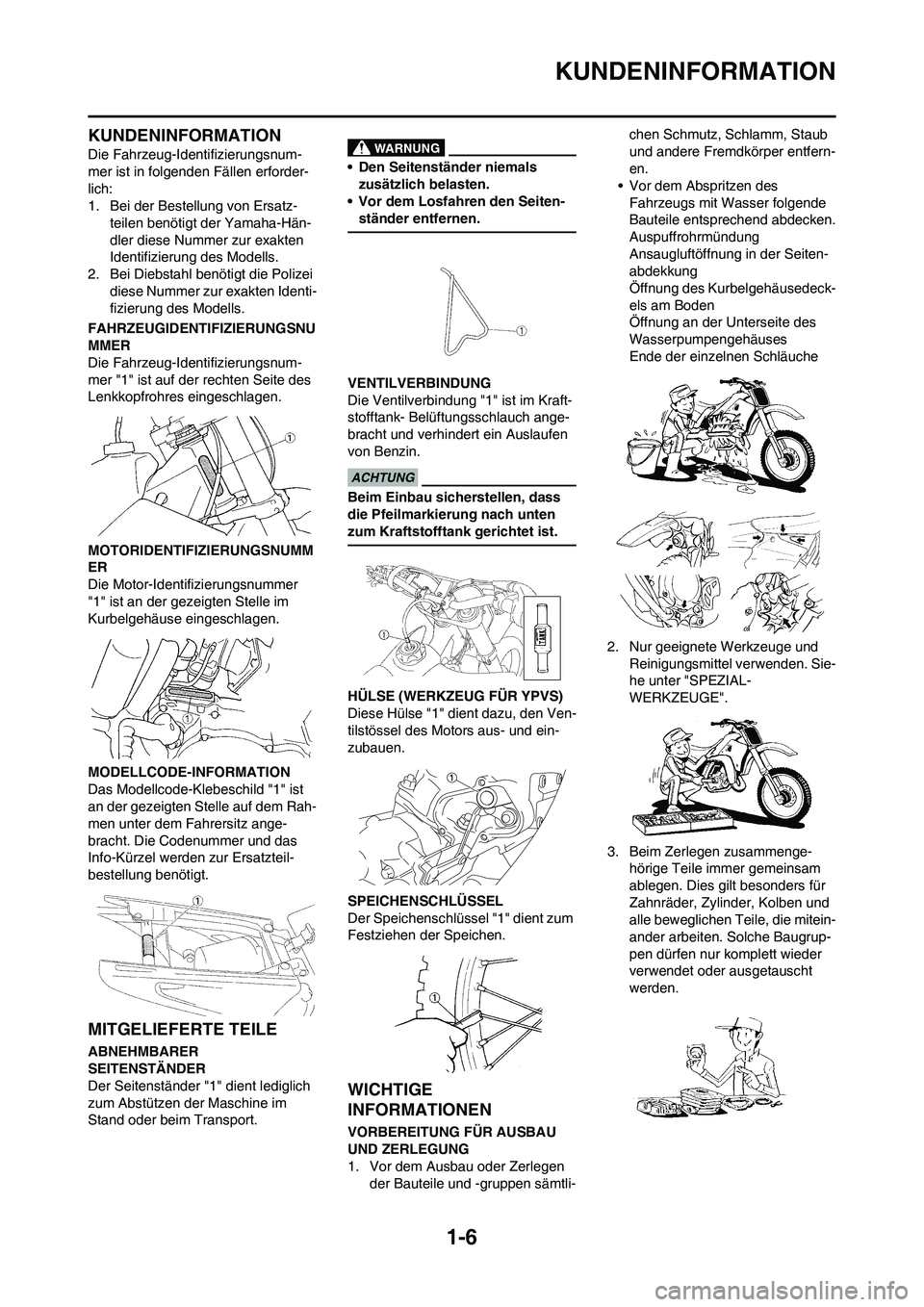

KUNDENINFORMATION
KUNDENINFORMATION
Die Fahrzeug-Identifizierungsnum-
mer ist in folgenden Fällen erforder-
lich:
1. Bei der Bestellung von Ersatz-
teilen benötigt der Yamaha-Hän-
dler diese Nummer zur exakten
Identifizierung des Modells.
2. Bei Diebstahl benötigt die Polizei
diese Nummer zur exakten Identi-
fizierung des Modells.
FAHRZEUGIDENTIFIZIERUNGSNU
MMER
Die Fahrzeug-Identifizierungsnum-
mer "1" ist auf der rechten Seite des
Lenkkopfrohres eingeschlagen.
MOTORIDENTIFIZIERUNGSNUMM
ER
Die Motor-Identifizierungsnummer
"1" ist an der gezeigten Stelle im
Kurbelgehäuse eingeschlagen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild "1" ist
an der gezeigten Stelle auf dem Rah-
men unter dem Fahrersitz ange-
bracht. Die Codenummer und das
Info-Kürzel werden zur Ersatzteil-
bestellung benötigt.
MITGELIEFERTE TEILE
ABNEHMBARER
SEITENSTÄNDER
Der Seitenständer "1" dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
• Den Seitenständer niemals
zusätzlich belasten.
• Vor dem Losfahren den Seiten-
ständer entfernen.
VENTILVERBINDUNG
Die Ventilverbindung "1" ist im Kraft-
stofftank- Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
HÜLSE (WERKZEUG FÜR YPVS)
Diese Hülse "1" dient dazu, den Ven-
tilstössel des Motors aus- und ein-
zubauen.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel "1" dient zum
Festziehen der Speichen.
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämtli-chen Schmutz, Schlamm, Staub
und andere Fremdkörper entfern-
en.
• Vor dem Abspritzen des
Fahrzeugs mit Wasser folgende
Bauteile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Seiten-
abdekkung
Öffnung des Kurbelgehäusedeck-
els am Boden
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ende der einzelnen Schläuche
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden. Sie-
he unter "SPEZIAL-
WERKZEUGE".
3. Beim Zerlegen zusammenge-
hörige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mitein-
ander arbeiten. Solche Baugrup-
pen dürfen nur komplett wieder
verwendet oder ausgetauscht
werden.
