2010 YAMAHA XMAX 125 Instructieboekje (in Dutch)

Houd sleutels van andere start-
blokkeersystemen altijd uit de
buurt van het contactslot, want
anders kunnen ze signaalstoring
veroorzaken.DAU10472
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlich-
tingssystemen bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte gre-
ep) voor regelmatig gebruik van de machi-
ne. Bewaar de codeersleutel (rode greep)
op een veilige plaats en gebruik deze uits-
luitend voor hercodering om het risico op
verlies te minimaliseren.
DAU34121
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting,
het achterlicht, de kentekenverlichting en
de parkeerlichten gaan branden en de
motor kan worden gestart. De sleutel kan
niet worden uitgenomen.
OPMERKING
De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “OFF” wordt
gedraaid of de zijstandaard omlaag wordt
bewogen.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
39D-F819D-D0 4/11/09 20:11 Página 17

DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel
kan worden uitgenomen.
Om het stuur te ver
grendelen
1. Drukken
2. Draaien
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.Om het stuur te ontgr
endelen
1. Drukken
2. Draaien
Druk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtinga-
anwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
DCA11020
Gebruik de parkeerstand niet geduren-
de langere tijd, anders kan de accu
ontladen raken.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
39D-F819D-D0 4/11/09 20:11 Página 18

DAU11004
Controle- en
waarschuwingslampjes
1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. Controlelampje startblokkering
4. Waarschuwingslampje motorstoring “ ”
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is
gedrukt.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de
koplamp is ingeschakeld voor grootlicht.
DAU43023
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de
motorwerking controleert, defect is. Vraag
in dat geval een Yamaha dealer het zelf-
diagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden
oplichten en dan uitgaan.
Licht het waarschuwingslampje niet mete-
en op wanneer u de sleutel naar “ON” dra-
ait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
OPMERKING
Dit waarschuwingslampje gaat branden
als de sleutel naar “ON” wordt gedraaid
en de startknop wordt ingedrukt. Dit wijst
echter niet op een storing.
DAU38623
Controlelampje startblokkering
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten
en dan uitgaan.Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het startblokke-
ersysteem. (Zie pagina 3-6 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
1234
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
39D-F819D-D0 4/11/09 20:11 Página 19

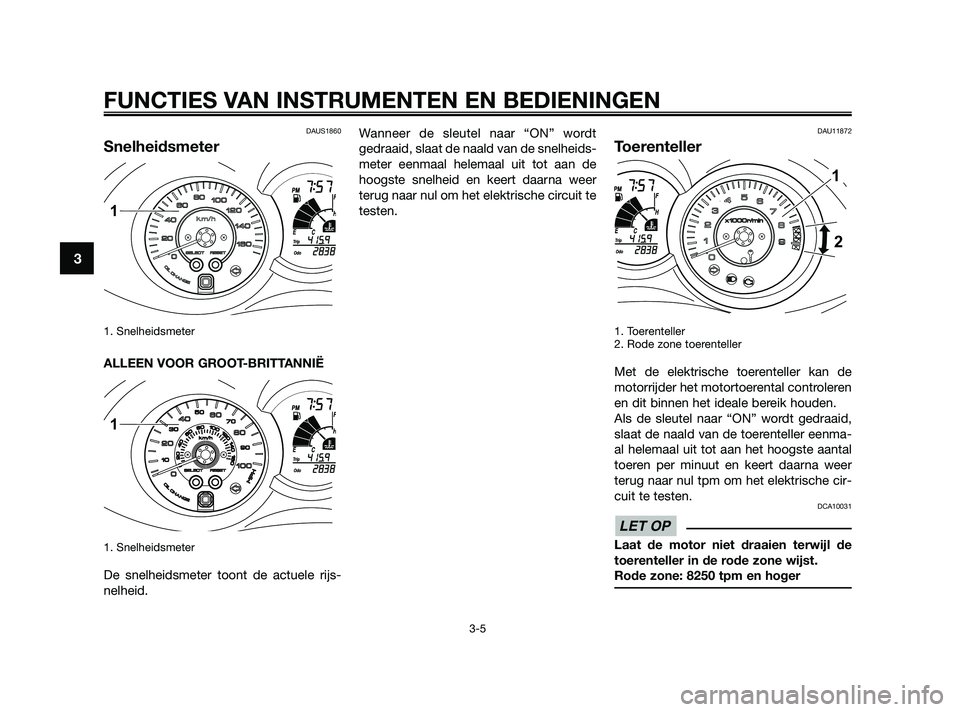

DAUS1860
Snelheidsmeter
1. Snelheidsmeter
ALLEEN VOOR GROOT-BRITTANNIË
1. Snelheidsmeter
De snelheidsmeter toont de actuele rijs-
nelheid.Wanneer de sleutel naar “ON” wordt
gedraaid, slaat de naald van de snelheids-
meter eenmaal helemaal uit tot aan de
hoogste snelheid en keert daarna weer
terug naar nul om het elektrische circuit te
testen.
DAU11872
Toerenteller
1. Toerenteller
2. Rode zone toerenteller
Met de elektrische toerenteller kan de
motorrijder het motortoerental controleren
en dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenma-
al helemaal uit tot aan het hoogste aantal
toeren per minuut en keert daarna weer
terug naar nul tpm om het elektrische cir-
cuit te testen.
DCA10031
Laat de motor niet draaien terwijl de
toerenteller in de rode zone wijst.
Rode zone: 8250 tpm en hoger
LET OP
1
2
1
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
39D-F819D-D0 4/11/09 20:11 Página 20

DAUS1681
Multifunctioneel displayDWA12312
Zet de machine stil voordat u wijzigin-
gen aanbrengt in de instellingen van
het multifunctionele display. Het aan-
brengen van wijzigingen tijdens het rij-
den kan u afleiden en vergroot het risi-
co op een ongeval.
1. Klok/omgevingstemperatuurdisplay
2. Temperatuurmeter koelvloeistof
3. Brandstofniveaumeter
4. Kilometerteller/ritteller brandstofreserve
5. “SELECT”-toets
6. “RESET”-toets1. Indicator V-snaarvervanging “V-BELT”
2. Waarschuwingsindicator brandstofniveau
“”
3. Waarschuwingsindicator koelvloeistoftem-
peratuur “ ”
4. Indicator olieverversing “OIL”
Het multifunctionele display toont de vol-
gende voorzieningen:
een brandstofniveaumeter
een temperatuurmeter koelvloeistof
een kilometerteller
twee rittellers (die de afgelegde afs-
tand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve
(die de afgelegde afstand weergeeft
vanaf het moment dat het onderste
segment van de brandstofniveaume-
ter en de waarschuwingsindicator
brandstofniveau gaan knipperen)
een voorziening voor zelfdiagnose
een klok
een omgevingstemperatuurweerga-
ve
een indicator olieverversing
een indicator V-snaarvervanging
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
Als de sleutel naar “ON” wordt
gedraaid, verschijnen alle segmenten
op het multifunctionele display en
verdwijnen dan weer om het elek-
trisch circuit te testen.
Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “Odo” en de rittellermodi
“Trip”, in de onderstaande volgorde:
Odo/Trip (boven) Trip (beneden)/Trip
(boven) Odo/Trip (boven)
123
4
1
2
3
4
5
6
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
39D-F819D-D0 4/11/09 20:11 Página 21

Als er ongeveer 1,7 L (0,45 US gal, 0,37
Imp.gal) brandstof in de tank over is,
beginnen het onderste segment van de
brandstofniveaumeter en de waarschu-
wingsindicator brandstofniveau te knippe-
ren. De displayweergave wisselt automa-
tisch naar de brandstofreserve-ritteller
“Trip F”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In dat
geval wordt door het indrukken van de
“SELECT”-toets in de onderstaande vol-
gorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip F/Trip (boven) Trip (beneden)/Trip
(boven) Odo/Trip (boven) Trip F/Trip
(boven)
1. Ritteller brandstofreserve
Om een ritteller op nul terug te stellen,
selecteert u deze door de toets “SELECT”
ingedrukt te houden totdat “Trip” of “Trip
F” begint te knipperen (“Trip” of “Trip F”
knippert slechts vijf seconden). Terwijl
“Trip” of “Trip F” knippert, houdt u de
toets “RESET” minstens één secondelang ingedrukt. Wanneer u de brandsto-
freserve-ritteller niet zelf met de hand op
nul terugstelt, wordt deze automatisch
teruggesteld zodra na het tanken 5 km (3
mi) is gereden en verschijnt de vorige
weergavemodus weer.
OPMERKING
Het display kan niet worden teruggesteld
naar “Trip F” nadat de “RESET”-toets is
ingedrukt.
Brandstofniveaumeter
Als de contactsleutel op “ON” staat,
geeft de brandstofniveaumeter de hoe-
veelheid brandstof in de brandstoftank
aan. De displaysegmenten van de
brandstofniveaumeter verdwijnen rich-
ting “E” (leeg) naarmate het brandstofni-
veau verder daalt. Wanneer het brands-
tofniveau het onderste segment vlakbij
“E” bereikt, gaan de waarschuwingsindi-
cator brandstofniveau en het onderste
segment knipperen. Vul zo snel mogelijk
brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter voor koelvlo-
eistof de temperatuur van de koelvloeistof
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
39D-F819D-D0 4/11/09 20:11 Página 22

aan. De koelvloeistoftemperatuur is
afhankelijk van de weersomstandigheden
en de motorbelasting. Als het bovenste
segment en de waarschuwingsindicator
voor koelvloeistoftemperatuur knipperen,
stop de machine dan en laat de motor
afkoelen. (Zie pagina 6-30).
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 6000
km (3500 mi). Vervolgens gaat de indica-
tor om de 6000 km (3500 mi) knipperen,om zo aan te geven dat het tijd is om de
motorolie te verversen.
Nadat de motorolie is ververst moet de
indicator olieverversing worden terug-
gesteld. (Zie pagina 6-10).
Als de motorolie werd ververst voordat
de indicator olieverversing brandde (dus
voordat de intervalperiode voor oliever-
versing was verstreken), moet de indica-
tor na de olieverversing worden terug-
gesteld zodat het eerstvolgende tijdstip
voor olieverversing weer correct wordt
aangegeven. (Zie pagina 6-10).
Het elektrisch circuit van de indicator kan
via de volgende procedure worden
getest.
1. Draai de sleutel naar “ON”.
2. Kijk of de indicator een paar secon-
den oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 18000 km
(10500 mi), wanneer de V-snaar moet
worden vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de sleutel naar “ON”.2. Kijk of de indicator een paar secon-
den oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische cir-
cuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunc-
tionele display een foutcode.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig na
te zien.
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden
gecontroleerd om motorschade te
voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
LET OP
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
39D-F819D-D0 4/11/09 20:11 Página 23

Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het multifunctionele
display een foutcode weer wanneer de
sleutel naar “ON” is gedraaid.
OPMERKING
Als het multifunctionele display foutcode
52 weergeeft, betreft dit mogelijk een sto-
ring in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het vol-
gende.
1. Weergave foutcode
1. Start de motor met behulp van de
codeersleutel.
OPMERKING
Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan
dezelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te star-
ten met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeers-
leutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
Als het multifunctionele display foutcodes
toont, noteer deze dan en vraag een
Yamaha dealer om het voertuig te contro-
leren.Klokweergave
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de
“RESET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knip-
peren, drukt u op de “RESET”-toets
om de uren in te stellen.
3. Druk op de “SELECT”-toets en de
minutenaanduiding zal gaan knippe-
ren.
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
39D-F819D-D0 4/11/09 20:11 Página 24
