2010 YAMAHA XMAX 125 Instructieboekje (in Dutch)

Oververhitte motorDWA10400
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof
en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de
radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen.
Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voor-
geschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
39D-F819D-D0 4/11/09 20:11 Página 73

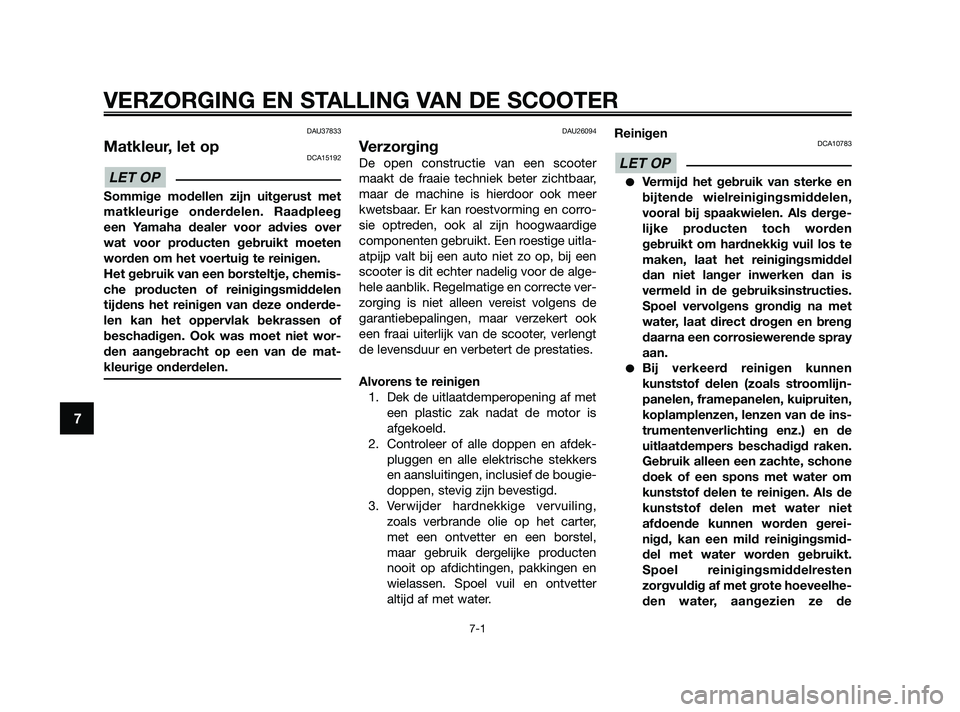

DAU37833
Matkleur, let opDCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg
een Yamaha dealer voor advies over
wat voor producten gebruikt moeten
worden om het voertuig te reinigen.
Het gebruik van een borsteltje, chemis-
che producten of reinigingsmiddelen
tijdens het reinigen van deze onderde-
len kan het oppervlak bekrassen of
beschadigen. Ook was moet niet wor-
den aangebracht op een van de mat-
kleurige onderdelen.
DAU26094
Verzorging
De open constructie van een scooter
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan roestvorming en corro-
sie optreden, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitla-
atpijp valt bij een auto niet zo op, bij een
scooter is dit echter nadelig voor de alge-
hele aanblik. Regelmatige en correcte ver-
zorging is niet alleen vereist volgens de
garantiebepalingen, maar verzekert ook
een fraai uiterlijk van de scooter, verlengt
de levensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers
en aansluitingen, inclusief de bougie-
doppen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling,
zoals verbrande olie op het carter,
met een ontvetter en een borstel,
maar gebruik dergelijke producten
nooit op afdichtingen, pakkingen en
wielassen. Spoel vuil en ontvetter
altijd af met water.Reinigen
DCA10783
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als derge-
lijke producten toch worden
gebruikt om hardnekkig vuil los te
maken, laat het reinigingsmiddel
dan niet langer inwerken dan is
vermeld in de gebruiksinstructies.
Spoel vervolgens grondig na met
water, laat direct drogen en breng
daarna een corrosiewerende spray
aan.
Bij verkeerd reinigen kunnen
kunststof delen (zoals stroomlijn-
panelen, framepanelen, kuipruiten,
koplamplenzen, lenzen van de ins-
trumentenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet
afdoende kunnen worden gerei-
nigd, kan een mild reinigingsmid-
del met water worden gebruikt.
Spoel reinigingsmiddelresten
zorgvuldig af met grote hoeveelhe-
den water, aangezien ze de
LET OP
LET OP
VERZORGING EN STALLING VAN DE SCOOTER
7-1
7
39D-F819D-D0 4/11/09 20:11 Página 74

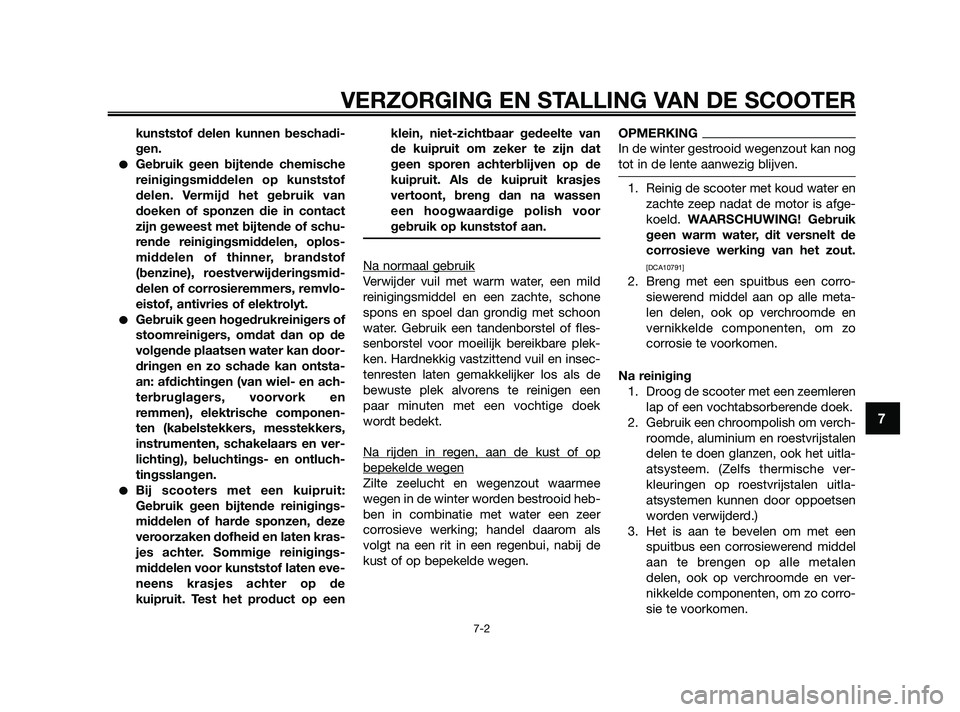

kunststof delen kunnen beschadi-
gen.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van
doeken of sponzen die in contact
zijn geweest met bijtende of schu-
rende reinigingsmiddelen, oplos-
middelen of thinner, brandstof
(benzine), roestverwijderingsmid-
delen of corrosieremmers, remvlo-
eistof, antivries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontsta-
an: afdichtingen (van wiel- en ach-
terbruglagers, voorvork en
remmen), elektrische componen-
ten (kabelstekkers, messtekkers,
instrumenten, schakelaars en ver-
lichting), beluchtings- en ontluch-
tingsslangen.
Bij scooters met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigings-
middelen voor kunststof laten eve-
neens krasjes achter op de
kuipruit. Test het product op eenklein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn dat
geen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild
reinigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en insec-
tenresten laten gemakkelijker los als de
bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek
wordt bedekt.
Na rijden in r
egen, aan de kust of op
bepekelde wegen
Zilte zeelucht en wegenzout waarmee
wegen in de winter worden bestrooid heb-
ben in combinatie met water een zeer
corrosieve werking; handel daarom als
volgt na een rit in een regenbui, nabij de
kust of op bepekelde wegen.
OPMERKING
In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld. WAARSCHUWING! Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corro-
siewerend middel aan op alle meta-
len delen, ook op verchroomde en
vernikkelde componenten, om zo
corrosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om verch-
roomde, aluminium en roestvrijstalen
delen te doen glanzen, ook het uitla-
atsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitla-
atsystemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen
delen, ook op verchroomde en ver-
nikkelde componenten, om zo corro-
sie te voorkomen.
VERZORGING EN STALLING VAN DE SCOOTER
7-2
7
39D-F819D-D0 4/11/09 20:11 Página 75

4. Gebruik oliespray als universeel
schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
DWA10942
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de con-
trole over de machine.
Controleer of er geen olie of was
op de remmen of banden zit. Rei-
nig de remschijven en remvoerin-
gen indien nodig met een normale
remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmid-
del.
Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan
op rubber of kunststof delen,
behandel deze met een daartoe
bestemd verzorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of
een vochtig klimaat kan de koplam-
plens beslagen raken. Inschakelen
van de koplamp gedurende een kor-
te periode zal helpen bij de verwijde-
ring van het vocht.
DAU36561
Stalling
Korte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig
tegen stof met een luchtdoorlatende sta-
llinghoes.
DCA10820
Als de scooter wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een dekzeil, zal water en
vocht kunnen binnendringen en
roestvorming veroorzaken.
Voorkom corrosie door de machi-
ne niet te stallen in een vochtige
kelder, een stal (i.v.m. de aanwe-
zigheid van ammoniakdamp) en in
een opslagruimte voor sterke che-
micaliën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragra-
af “Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een
stabilisatoradditief (indien verkrijgba-
ar) toe om roestvorming in de tank en
LET OP
LET OP
WAARSCHUWING
VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
39D-F819D-D0 4/11/09 20:11 Página 76

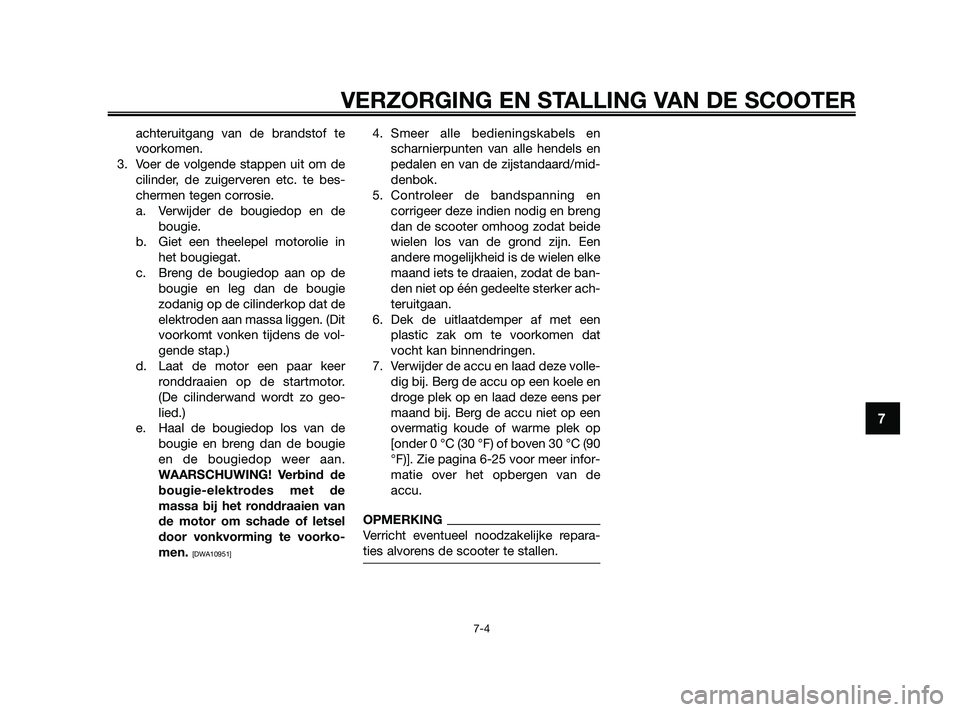

achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te bes-
chermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in
het bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer
ronddraaien op de startmotor.
(De cilinderwand wordt zo geo-
lied.)
e. Haal de bougiedop los van de
bougie en breng dan de bougie
en de bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de
massa bij het ronddraaien van
de motor om schade of letsel
door vonkvorming te voorko-
men.
[DWA10951]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en
corrigeer deze indien nodig en breng
dan de scooter omhoog zodat beide
wielen los van de grond zijn. Een
andere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-25 voor meer infor-
matie over het opbergen van de
accu.
OPMERKING
Verricht eventueel noodzakelijke repara-
ties alvorens de scooter te stallen.
VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
39D-F819D-D0 4/11/09 20:11 Página 77

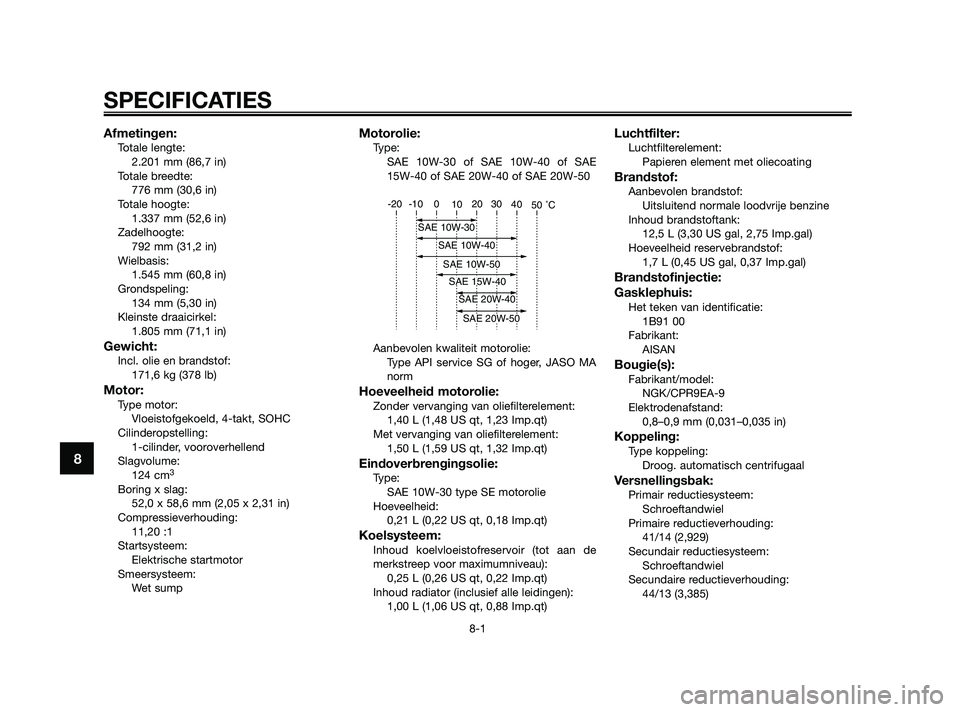

Afmetingen:Totale lengte:
2.201 mm (86,7 in)
Totale breedte:
776 mm (30,6 in)
Totale hoogte:
1.337 mm (52,6 in)
Zadelhoogte:
792 mm (31,2 in)
Wielbasis:
1.545 mm (60,8 in)
Grondspeling:
134 mm (5,30 in)
Kleinste draaicirkel:
1.805 mm (71,1 in)
Gewicht:Incl. olie en brandstof:
171,6 kg (378 lb)
Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
124 cm
3
Boring x slag:
52,0 x 58,6 mm (2,05 x 2,31 in)
Compressieverhouding:
11,20 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterelement:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Met vervanging van oliefilterelement:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0,25 L (0,26 US qt, 0,22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
12,5 L (3,30 US gal, 2,75 Imp.gal)
Hoeveelheid reservebrandstof:
1,7 L (0,45 US gal, 0,37 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
1B91 00
Fabrikant:
AISAN
Bougie(s):Fabrikant/model:
NGK/CPR9EA-9
Elektrodenafstand:
0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:
Droog. automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
41/14 (2,929)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
44/13 (3,385)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
SPECIFICATIES
8-1
8
39D-F819D-D0 4/11/09 20:11 Página 78

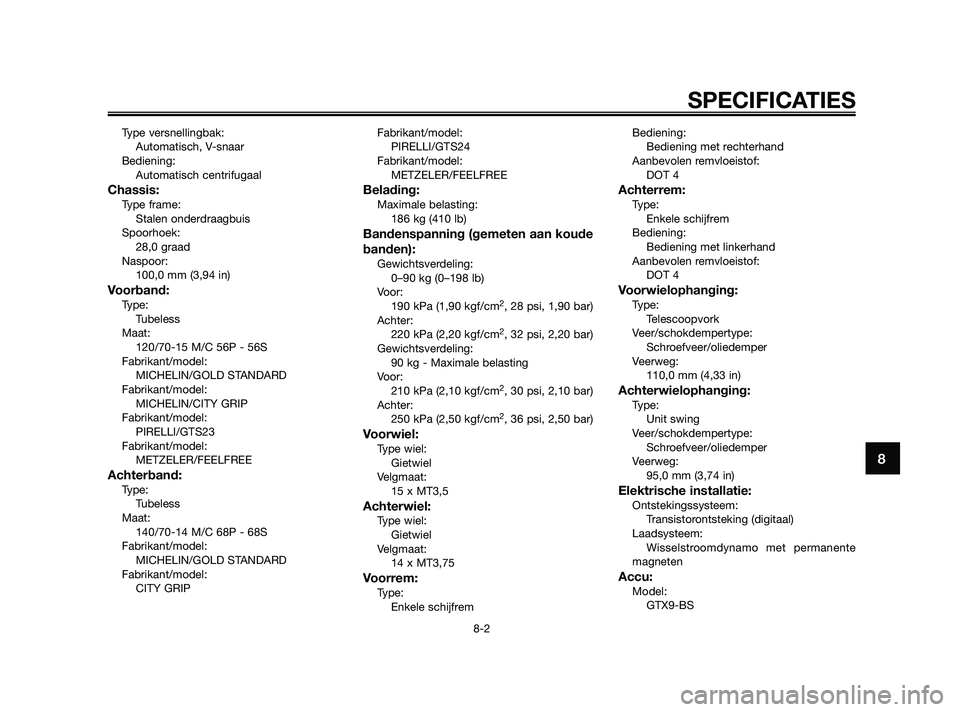

Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
28,0 graad
Naspoor:
100,0 mm (3,94 in)
Voorband:Type:
Tubeless
Maat:
120/70-15 M/C 56P - 56S
Fabrikant/model:
MICHELIN/GOLD STANDARD
Fabrikant/model:
MICHELIN/CITY GRIP
Fabrikant/model:
PIRELLI/GTS23
Fabrikant/model:
METZELER/FEELFREE
Achterband:Type:
Tubeless
Maat:
140/70-14 M/C 68P - 68S
Fabrikant/model:
MICHELIN/GOLD STANDARD
Fabrikant/model:
CITY GRIPFabrikant/model:
PIRELLI/GTS24
Fabrikant/model:
METZELER/FEELFREE
Belading:Maximale belasting:
186 kg (410 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Achter:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Gewichtsverdeling:
90 kg - Maximale belasting
Voor:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Achter:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
15 x MT3,5
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
14 x MT3,75
Voorrem:Type:
Enkele schijfremBediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
110,0 mm (4,33 in)
Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
95,0 mm (3,74 in)
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:Model:
GTX9-BS
SPECIFICATIES
8-2
8
39D-F819D-D0 4/11/09 20:11 Página 79

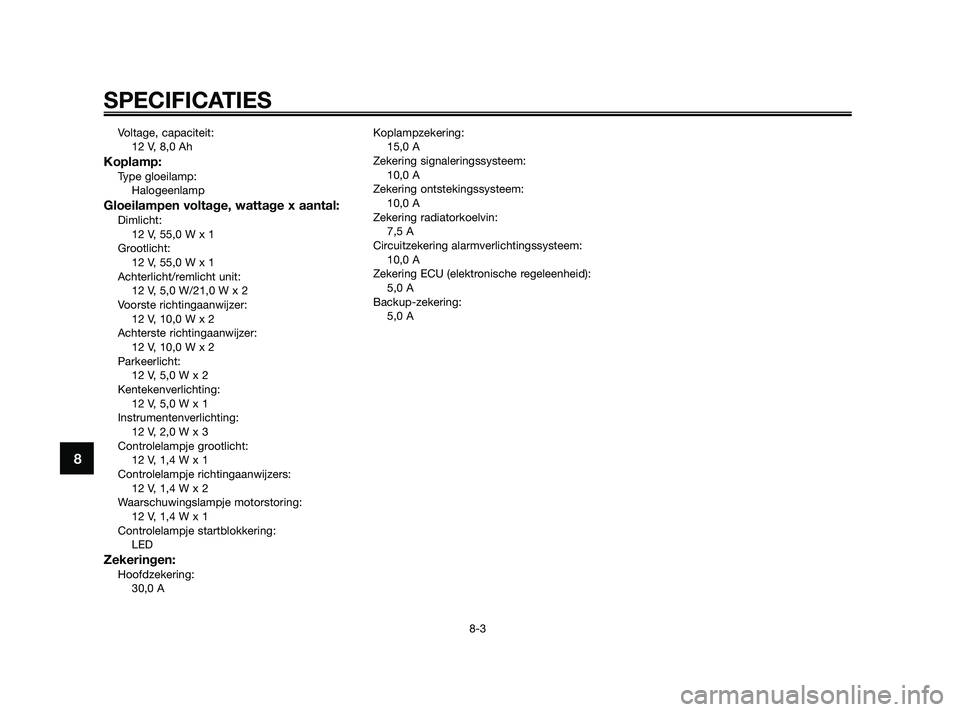

Voltage, capaciteit:
12 V, 8,0 Ah
Koplamp:Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage x aantal:Dimlicht:
12 V, 55,0 W x 1
Grootlicht:
12 V, 55,0 W x 1
Achterlicht/remlicht unit:
12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer:
12 V, 10,0 W x 2
Achterste richtingaanwijzer:
12 V, 10,0 W x 2
Parkeerlicht:
12 V, 5,0 W x 2
Kentekenverlichting:
12 V, 5,0 W x 1
Instrumentenverlichting:
12 V, 2,0 W x 3
Controlelampje grootlicht:
12 V, 1,4 W x 1
Controlelampje richtingaanwijzers:
12 V, 1,4 W x 2
Waarschuwingslampje motorstoring:
12 V, 1,4 W x 1
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30,0 AKoplampzekering:
15,0 A
Zekering signaleringssysteem:
10,0 A
Zekering ontstekingssysteem:
10,0 A
Zekering radiatorkoelvin:
7,5 A
Circuitzekering alarmverlichtingssysteem:
10,0 A
Zekering ECU (elektronische regeleenheid):
5,0 A
Backup-zekering:
5,0 A
SPECIFICATIES
8-3
8
39D-F819D-D0 4/11/09 20:11 Página 80
