2010 YAMAHA XMAX 125 Instructieboekje (in Dutch)

39D-F819D-D0
YP125R
HANDLEIDING
Lees deze handleiding aandachtig door voordat u deze
machine gaat gebruiken.
39D-F819D-D0 4/11/09 20:11 Página 1

DAU26945
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de machine
te blijven als deze wordt verkocht.

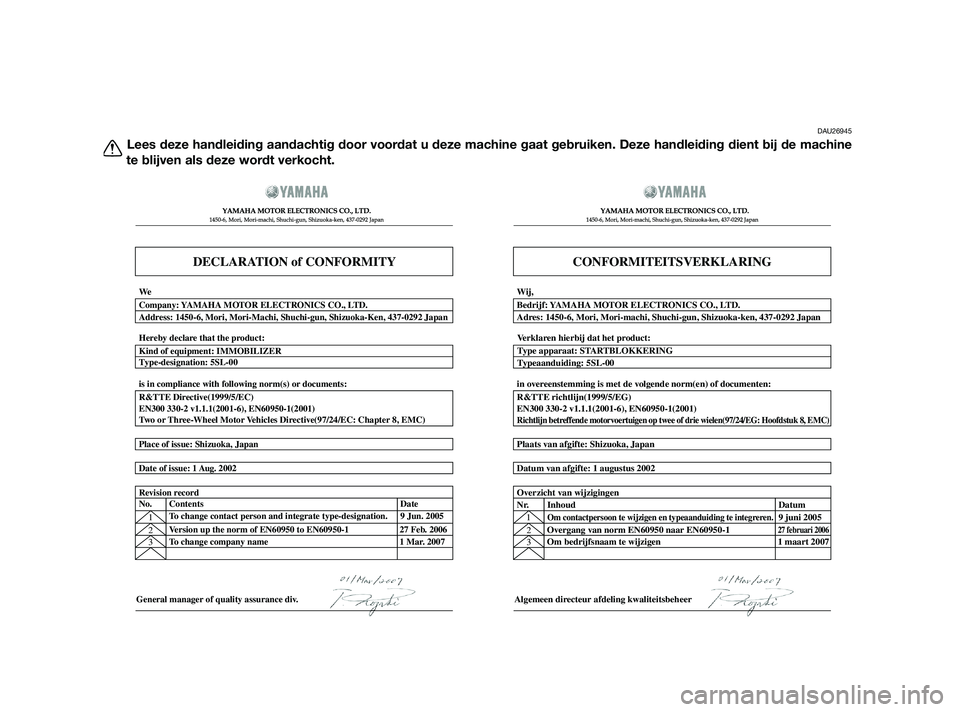

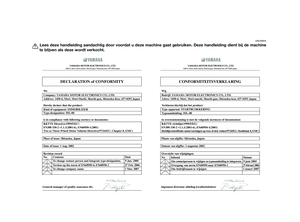

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
CONFORMITEITSVERKLARING






  

Algemeen directeur afdeling kwaliteitsbeheer
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Overgang van norm EN60950 naar EN60950-1
Om bedrijfsnaam te wijzigen27 februari 20061 maart 2007 2
3 Overzicht van wijzigingen
Nr. Inhoud Datum
Om contactpersoon te wijzigen en typeaanduiding te integreren.9 juni 2005
Date of issue: 1 Aug. 2002Datum van afgifte: 1 augustus 2002
Place of issue: Shizuoka, JapanPlaats van afgifte: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:R&TTE richtlijn(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EG: Hoofdstuk 8, EMC)
in overeenstemming is met de volgende norm(en) of documenten:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Type apparaat: STARTBLOKKERING
Typeaanduiding: 5SL-00 Verklaren hierbij dat het product:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeBedrijf: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adres: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wij,
39D-F819D-D0 4/11/09 20:11 Página 2

DAU10113

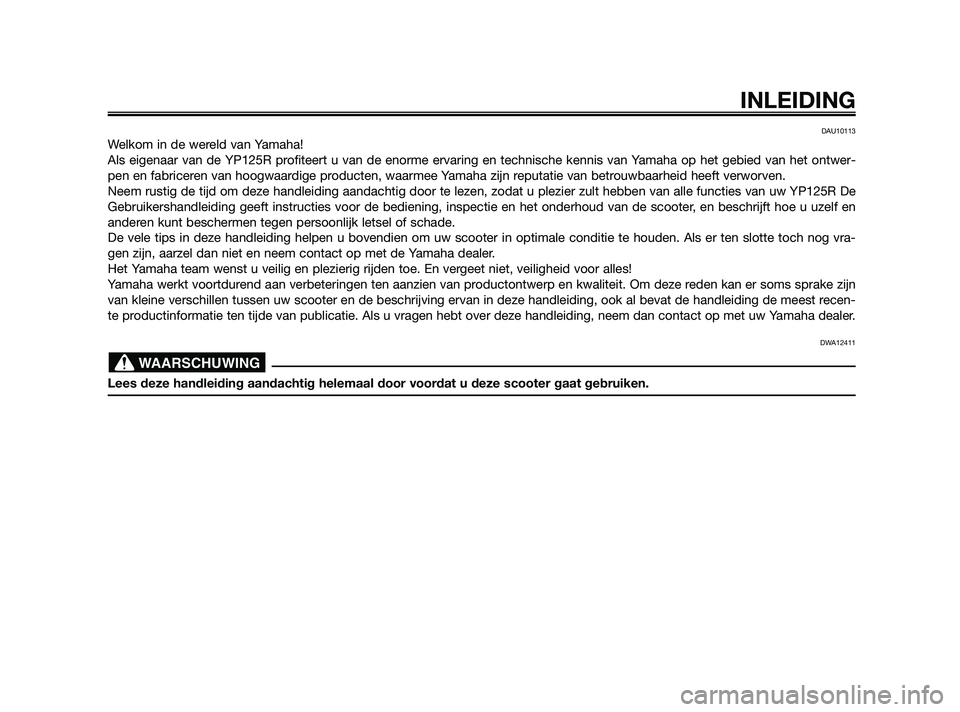

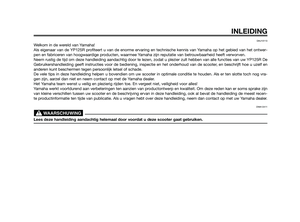

Welkom in de wereld van Yamaha!
Als eigenaar van de YP125R profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwer-
pen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw YP125R De
Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en
anderen kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vra-
gen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er soms sprake zijn
van kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recen-
te productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
DWA12411
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.
WAARSCHUWING
INLEIDING
39D-F819D-D0 4/11/09 20:11 Página 3

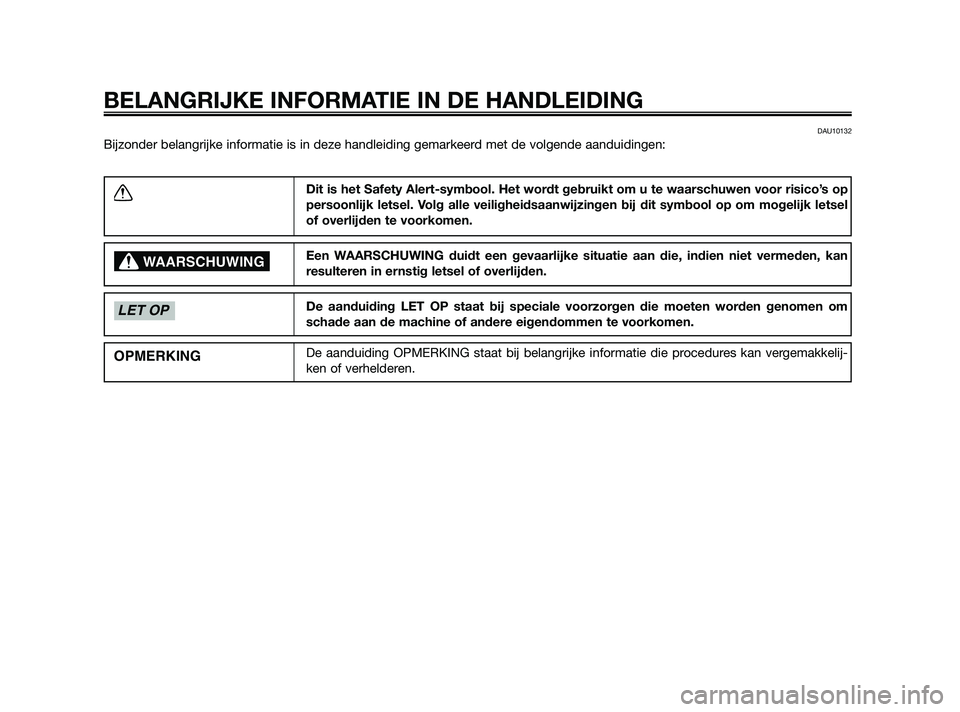

DAU10132

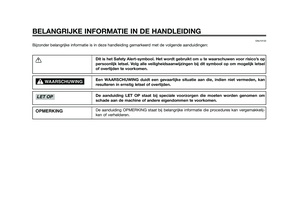

Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel
of overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan
resulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om
schade aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelij-
ken of verhelderen.
OPMERKING
LET OP
WAARSCHUWING
39D-F819D-D0 4/11/09 20:11 Página 4

DAUS1740

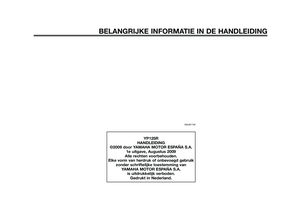

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
YP125R
HANDLEIDING
©2009 door YAMAHA MOTOR ESPAÑA S.A.
1e uitgave, Augustus 2009
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd gebruik
zonder schriftelijke toestemming van
YAMAHA MOTOR ESPAÑA S.A.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
39D-F819D-D0 4/11/09 20:11 Página 5

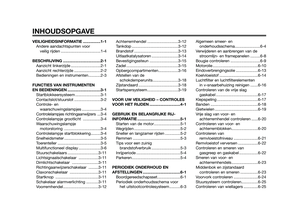

VEILIGHEIDSINFORMATIE ................1-1
Andere aandachtspunten voor
veilig rijden ....................................1-4
BESCHRIJVING ..................................2-1

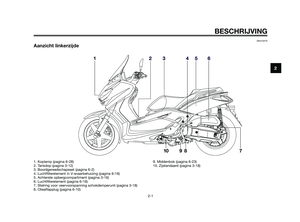

Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2

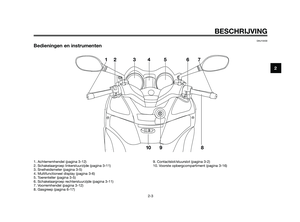

Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN ..............................3-1

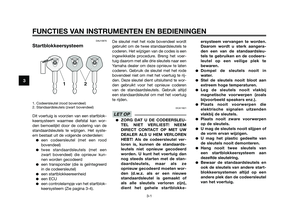

Startblokkeersysteem .......................3-1

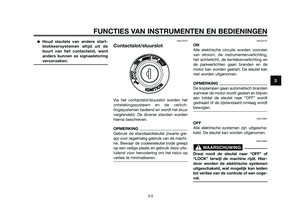

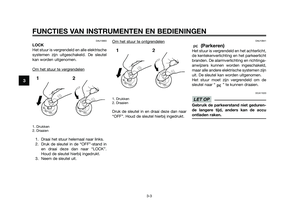

Contactslot/stuurslot ........................3-2

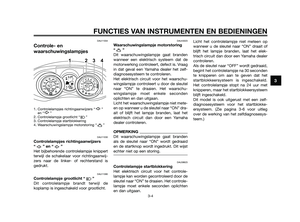

Controle- en
waarschuwingslampjes .................3-4
Controlelampjes richtingaanwijzers ...3-4
Controlelampje grootlicht ................3-4
Waarschuwingslampje
motorstoring .................................3-4
Controlelampje startblokkering.........3-4

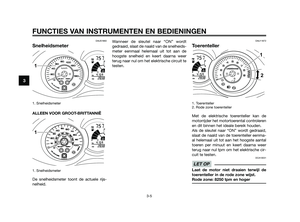

Snelheidsmeter .................................3-5
Toerenteller .......................................3-5

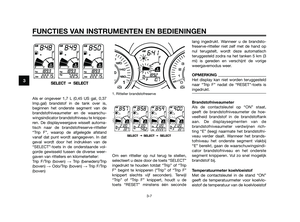

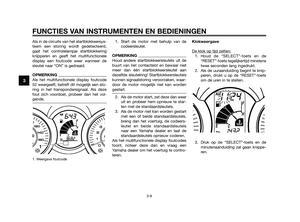

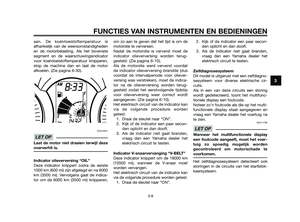

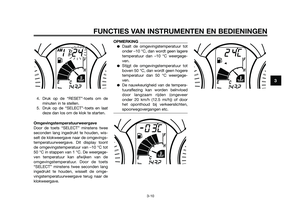

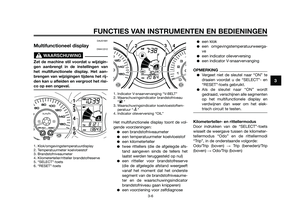

Multifunctioneel display ....................3-6

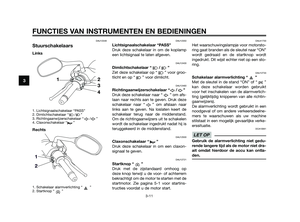

Stuurschakelaars ............................3-11
Lichtsignaalschakelaar ..................3-11
Dimlichtschakelaar ........................3-11
Richtingaanwijzerschakelaar .........3-11
Claxonschakelaar ..........................3-11
Startknop .......................................3-11
Schakelaar alarmverlichting ...........3-11

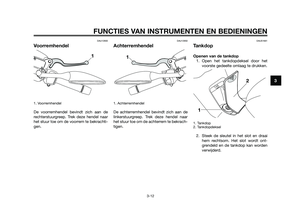

Voorremhendel ................................3-12Achterremhendel ............................3-12

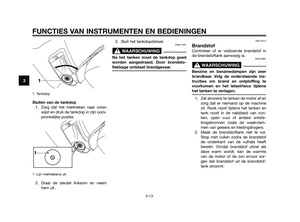

Tankdop ..........................................3-12
Brandstof ........................................3-13

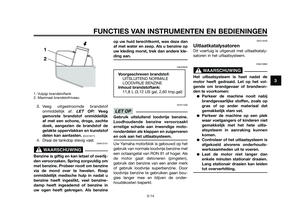

Uitlaatkatalysatoren ........................3-14

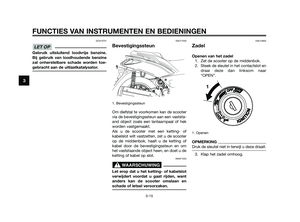

Bevestigingssteun ..........................3-15
Zadel ...............................................3-15

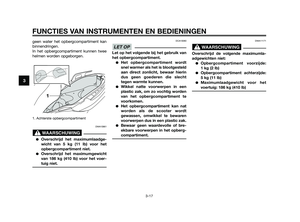

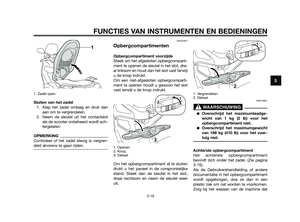

Opbergcompartimenten..................3-16

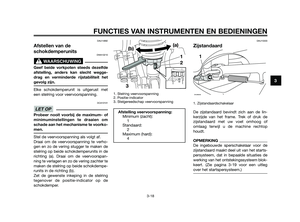

Afstellen van de
schokdemperunits .......................3-18
Zijstandaard ....................................3-18

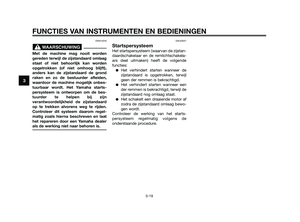

Startspersysteem ............................3-19

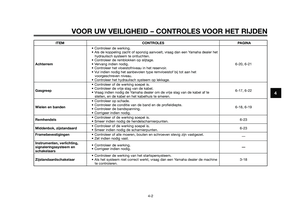

VOOR UW VEILIGHEID – CONTROLES
VOOR HET RIJDEN ............................4-1
GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE .......................................5-1

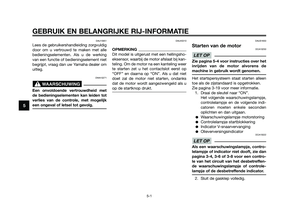

Starten van de motor........................5-1

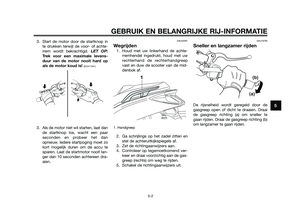

Wegrijden ..........................................5-2
Sneller en langzamer rijden ..............5-2

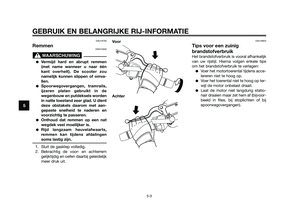

Remmen ...........................................5-3
Tips voor een zuinig
brandstofverbruik ..........................5-3

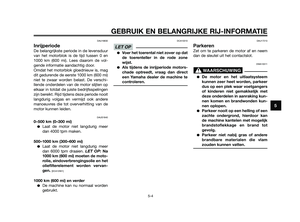

Inrijperiode ........................................5-4
Parkeren............................................5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN ..................................6-1

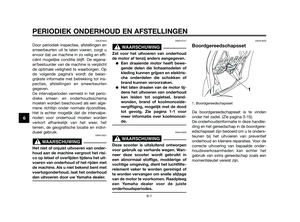

Boordgereedschapsset.....................6-1

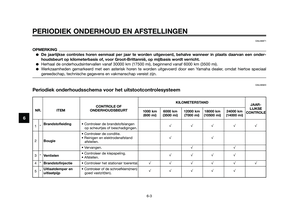

Periodiek onderhoudsschema voor

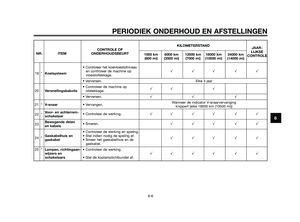

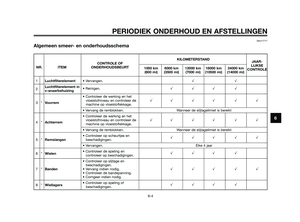

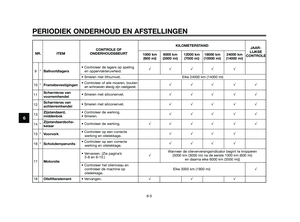

het uitstootcontrolesysteem ..........6-3Algemeen smeer- en
onderhoudsschema.......................6-4

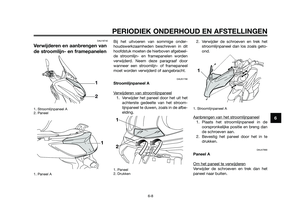

Verwijderen en aanbrengen van de
stroomlijn- en framepanelen .........6-8

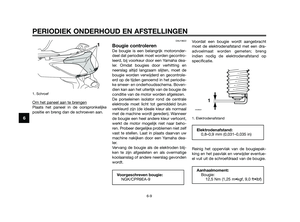

Bougie controleren ...........................6-9

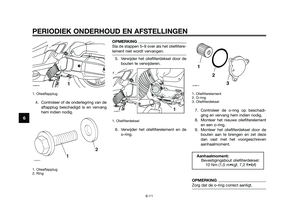

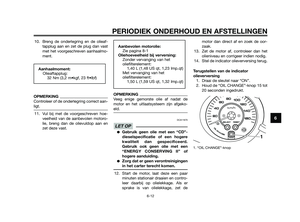

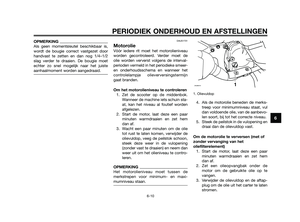

Motorolie .........................................6-10

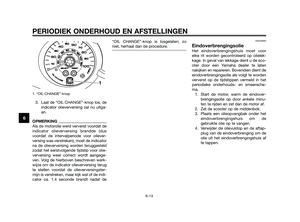

Eindoverbrengingsolie ....................6-13

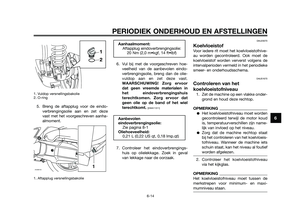

Koelvloeistof ...................................6-14

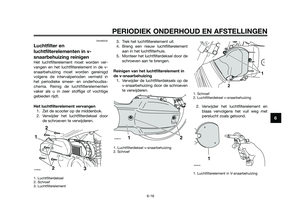

Luchtfilter en luchtfilterelementen
in v-snaarbehuizing reinigen .......6-16

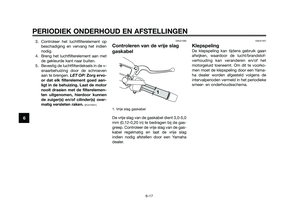

Controleren van de vrije slag
gaskabel ......................................6-17
Klepspeling .....................................6-17

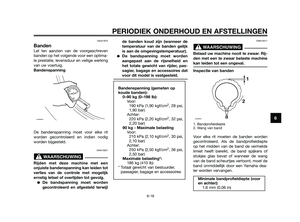

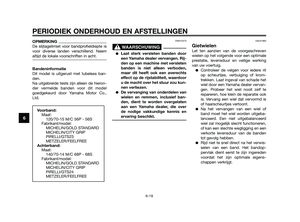

Banden ...........................................6-18
Gietwielen .......................................6-19

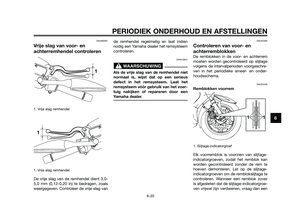

Vrije slag van voor- en
achterremhendel controleren ......6-20
Controleren van voor- en
achterremblokken........................6-20

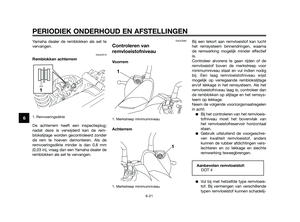

Controleren van
remvloeistofniveau ......................6-21

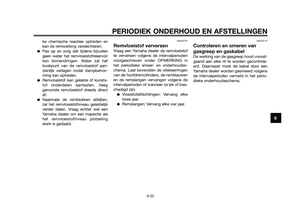

Remvloeistof verversen ..................6-22
Controleren en smeren van
gasgreep en gaskabel .................6-22
Smeren van voor- en
achterremhendels ........................6-23
Middenbok en zijstandaard
controleren en smeren ................6-23

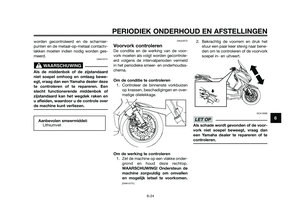

Voorvork controleren ......................6-24

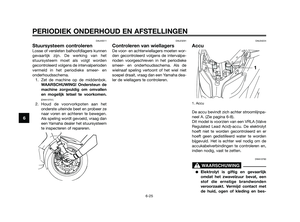

Stuursysteem controleren...............6-25
Controleren van wiellagers .............6-25
INHOUDSOPGAVE
39D-F819D-D0 4/11/09 20:11 Página 6

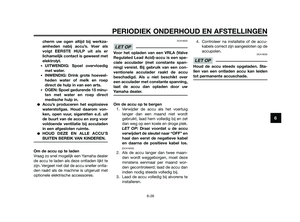

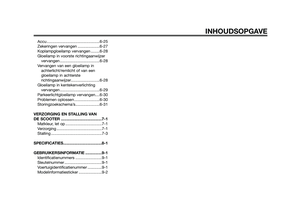

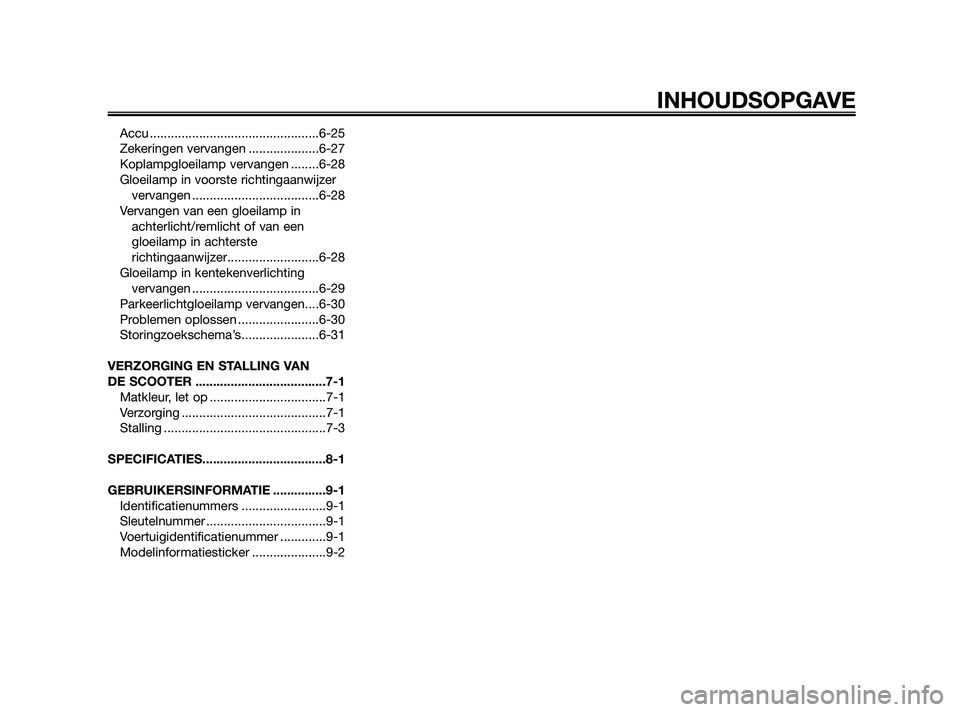

Accu ................................................6-25
Zekeringen vervangen ....................6-27
Koplampgloeilamp vervangen ........6-28
Gloeilamp in voorste richtingaanwijzer
vervangen ....................................6-28
Vervangen van een gloeilamp in
achterlicht/remlicht of van een
gloeilamp in achterste
richtingaanwijzer..........................6-28
Gloeilamp in kentekenverlichting
vervangen ....................................6-29

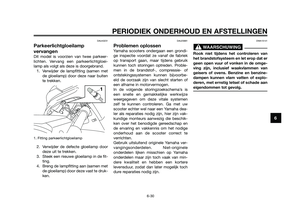

Parkeerlichtgloeilamp vervangen....6-30
Problemen oplossen .......................6-30

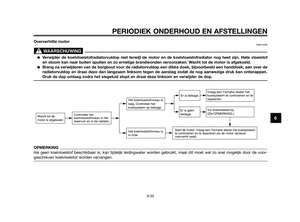

Storingzoekschema’s......................6-31

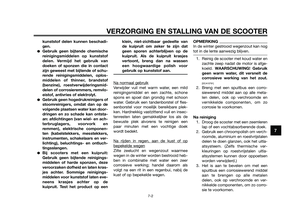

VERZORGING EN STALLING VAN
DE SCOOTER .....................................7-1

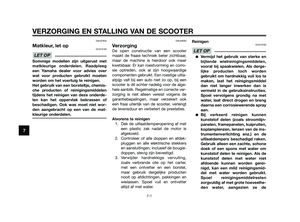

Matkleur, let op .................................7-1
Verzorging .........................................7-1

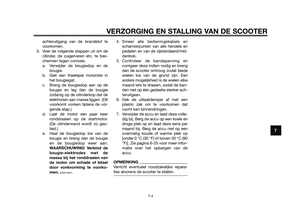

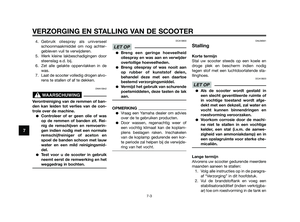

Stalling ..............................................7-3

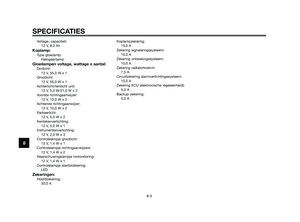

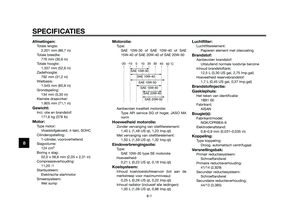

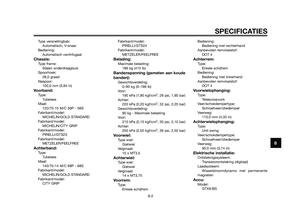

SPECIFICATIES...................................8-1
GEBRUIKERSINFORMATIE ...............9-1

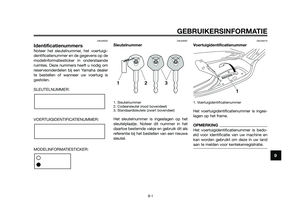

Identificatienummers ........................9-1
Sleutelnummer ..................................9-1
Voertuigidentificatienummer .............9-1

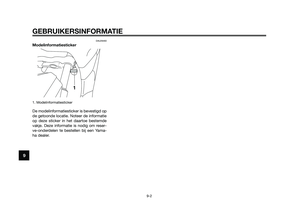

Modelinformatiesticker .....................9-2
INHOUDSOPGAVE
39D-F819D-D0 4/11/09 20:11 Página 7

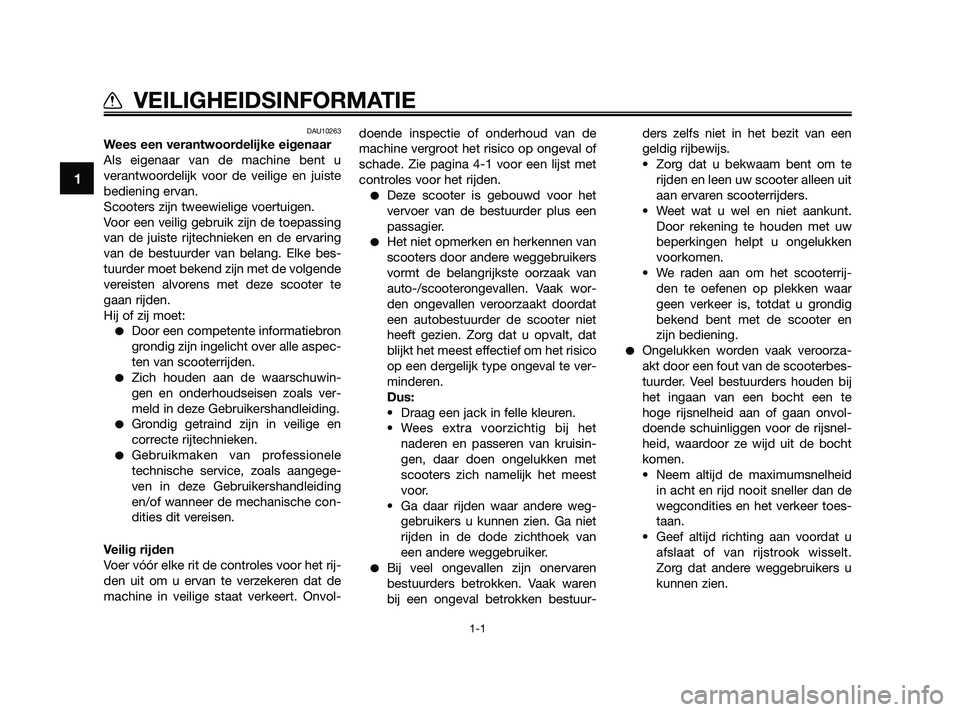

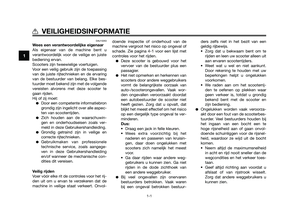

DAU10263
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u
verantwoordelijk voor de veilige en juiste
bediening ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke bes-
tuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
Zich houden aan de waarschuwin-
gen en onderhoudseisen zoals ver-
meld in deze Gebruikershandleiding.
Grondig getraind zijn in veilige en
correcte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangege-
ven in deze Gebruikershandleiding
en/of wanneer de mechanische con-
dities dit vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-doende inspectie of onderhoud van de
machine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden.
Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het
naderen en passeren van kruisin-
gen, daar doen ongelukken met
scooters zich namelijk het meest
voor.
• Ga daar rijden waar andere weg-
gebruikers u kunnen zien. Ga niet
rijden in de dode zichthoek van
een andere weggebruiker.
Bij veel ongevallen zijn onervaren
bestuurders betrokken. Vaak waren
bij een ongeval betrokken bestuur-ders zelfs niet in het bezit van een
geldig rijbewijs.
• Zorg dat u bekwaam bent om te
rijden en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het scooterrij-
den te oefenen op plekken waar
geen verkeer is, totdat u grondig
bekend bent met de scooter en
zijn bediening.
Ongelukken worden vaak veroorza-
akt door een fout van de scooterbes-
tuurder. Veel bestuurders houden bij
het ingaan van een bocht een te
hoge rijsnelheid aan of gaan onvol-
doende schuinliggen voor de rijsnel-
heid, waardoor ze wijd uit de bocht
komen.
• Neem altijd de maximumsnelheid
in acht en rijd nooit sneller dan de
wegcondities en het verkeer toes-
taan.
• Geef altijd richting aan voordat u
afslaat of van rijstrook wisselt.
Zorg dat andere weggebruikers u
kunnen zien.
1
VEILIGHEIDSINFORMATIE
1-1
39D-F819D-D0 4/11/09 20:11 Página 8
