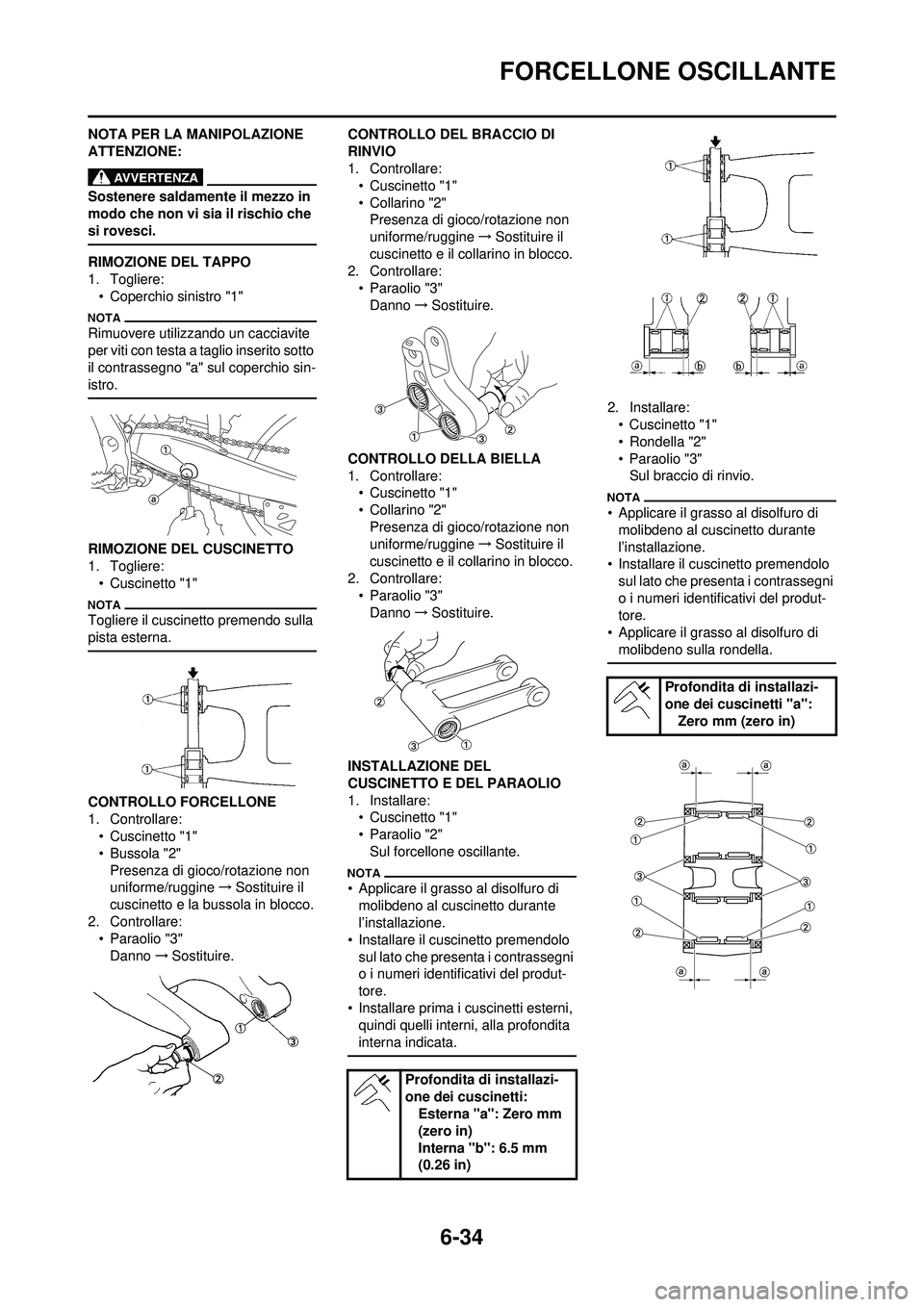

6-34
FORCELLONE OSCILLANTE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DEL TAPPO
1. Togliere:• Coperchio sinistro "1"
Rimuovere utilizzando un cacciavite
per viti con testa a taglio inserito sotto
il contrassegno "a" sul coperchio sin-
istro.
RIMOZIONE DEL CUSCINETTO
1. Togliere:• Cuscinetto "1"
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO FORCELLONE
1. Controllare:• Cuscinetto "1"
• Bussola "2"
Presenza di gioco/rotazione non
uniforme/ruggine →Sostituire il
cuscinetto e la bussola in blocco.
2. Controllare: • Paraolio "3"Danno →Sostituire. CONTROLLO DEL BRACCIO DI
RINVIO
1. Controllare:
• Cuscinetto "1"
• Collarino "2"Presenza di gioco/rotazione non
uniforme/ruggine →Sostituire il
cuscinetto e il collarino in blocco.
2. Controllare: • Paraolio "3"
Danno →Sostituire.
CONTROLLO DELLA BIELLA
1. Controllare: • Cuscinetto "1"
• Collarino "2"Presenza di gioco/rotazione non
uniforme/ruggine →Sostituire il
cuscinetto e il collarino in blocco.
2. Controllare: • Paraolio "3"
Danno →Sostituire.
INSTALLAZIONE DEL
CUSCINETTO E DEL PARAOLIO
1. Installare: • Cuscinetto "1"
• Paraolio "2"
Sul forcellone oscillante.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo
sul lato che presenta i contrassegni
o i numeri identificativi del produt-
tore.
• Installare prima i cuscinetti esterni, quindi quelli interni, alla profondita
interna indicata.
2. Installare:• Cuscinetto "1"
• Rondella "2"
• Paraolio "3"Sul braccio di rinvio.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo sul lato che presen ta i contrassegni
o i numeri identific ativi del produt-
tore.
• Applicare il grasso al disolfuro di
molibdeno sulla rondella.
Profondita di installazi-
one dei cuscinetti: Esterna "a": Zero mm
(zero in)
Interna "b": 6.5 mm
(0.26 in)
Profondita di installazi-
one dei cuscinetti "a": Zero mm (zero in)

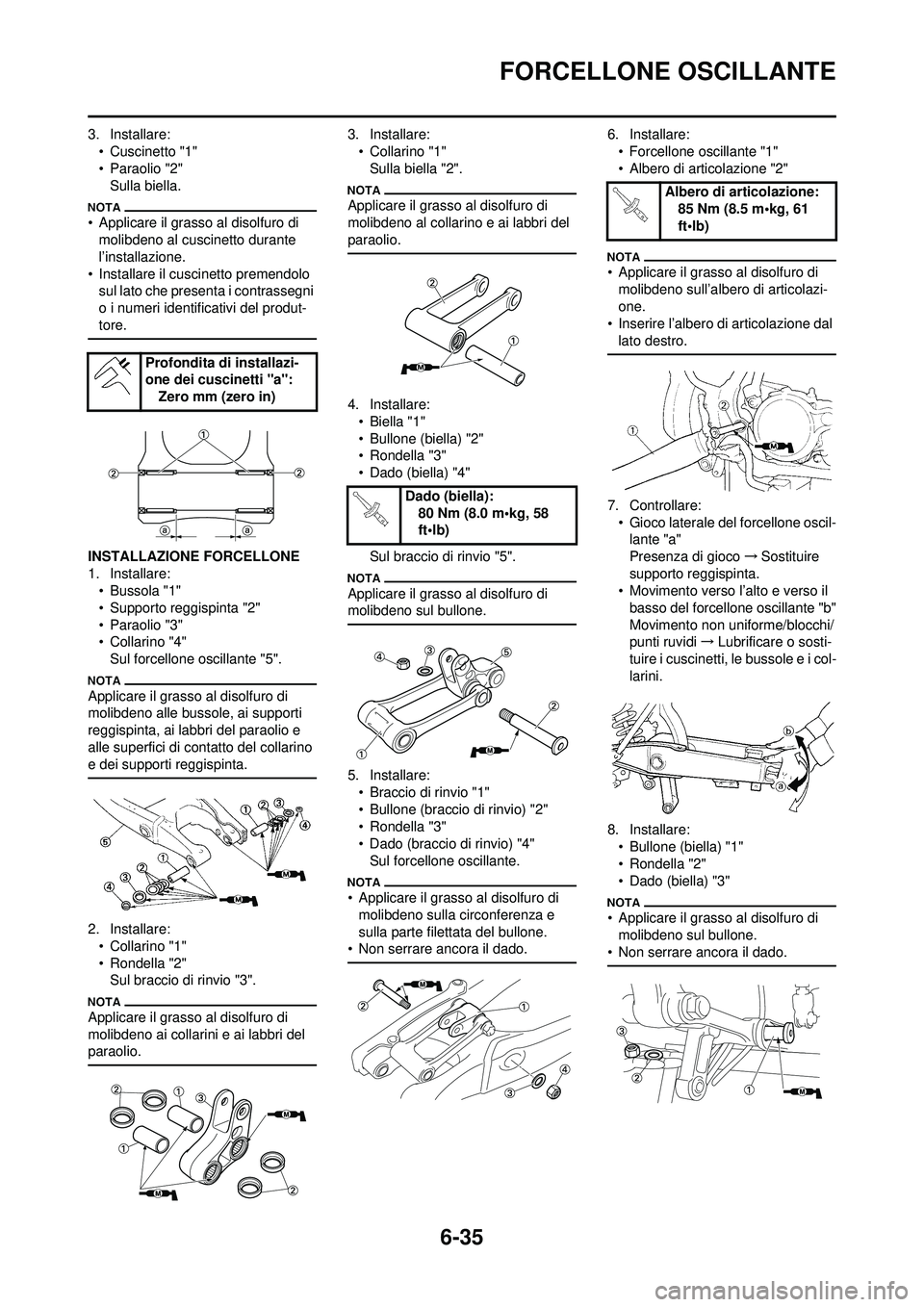

6-35
FORCELLONE OSCILLANTE
3. Installare:• Cuscinetto "1"
• Paraolio "2"Sulla biella.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo sul lato che presen ta i contrassegni
o i numeri identific ativi del produt-
tore.
INSTALLAZIONE FORCELLONE
1. Installare: • Bussola "1"
• Supporto reggispinta "2"
• Paraolio "3"
•Collarino "4"Sul forcellone oscillante "5".
Applicare il grasso al disolfuro di
molibdeno alle bussole, ai supporti
reggispinta, ai labbri del paraolio e
alle superfici di contatto del collarino
e dei supporti reggispinta.
2. Installare:•Collarino "1"
• Rondella "2"Sul braccio di rinvio "3".
Applicare il grasso al disolfuro di
molibdeno ai collarini e ai labbri del
paraolio.
3. Installare:
• Collarino "1"Sulla biella "2".
Applicare il grasso al disolfuro di
molibdeno al collarino e ai labbri del
paraolio.
4. Installare:• Biella "1"
• Bullone (biella) "2"
• Rondella "3"
• Dado (biella) "4"
Sul braccio di rinvio "5".
Applicare il grasso al disolfuro di
molibdeno sul bullone.
5. Installare:• Braccio di rinvio "1"
• Bullone (braccio di rinvio) "2"
• Rondella "3"
• Dado (braccio di rinvio) "4"
Sul forcellone oscillante.
• Applicare il grasso al disolfuro di molibdeno sulla circonferenza e
sulla parte filettata del bullone.
• Non serrare ancora il dado.
6. Installare:
• Forcellone oscillante "1"
• Albero di articolazione "2"
• Applicare il grasso al disolfuro di molibdeno sull’albero di articolazi-
one.
• Inserire l’albero di articolazione dal
lato destro.
7. Controllare:• Gioco laterale del forcellone oscil-lante "a"
Presenza di gioco →Sostituire
supporto reggispinta.
• Movimento verso l’alto e verso il basso del forcellone oscillante "b"
Movimento non uniforme/blocchi/
punti ruvidi →Lubrificare o sosti-
tuire i cuscinetti, le bussole e i col-
larini.
8. Installare: • Bullone (biella) "1"
• Rondella "2"
• Dado (biella) "3"
• Applicare il grasso al disolfuro di molibdeno sul bullone.
• Non serrare ancora il dado.
Profondita di installazi-
one dei cuscinetti "a": Zero mm (zero in)
Dado (biella):
80 Nm (8.0 m•kg, 58
ft•lb)
Albero di articolazione: 85 Nm (8.5 m•kg, 61
ft•lb)

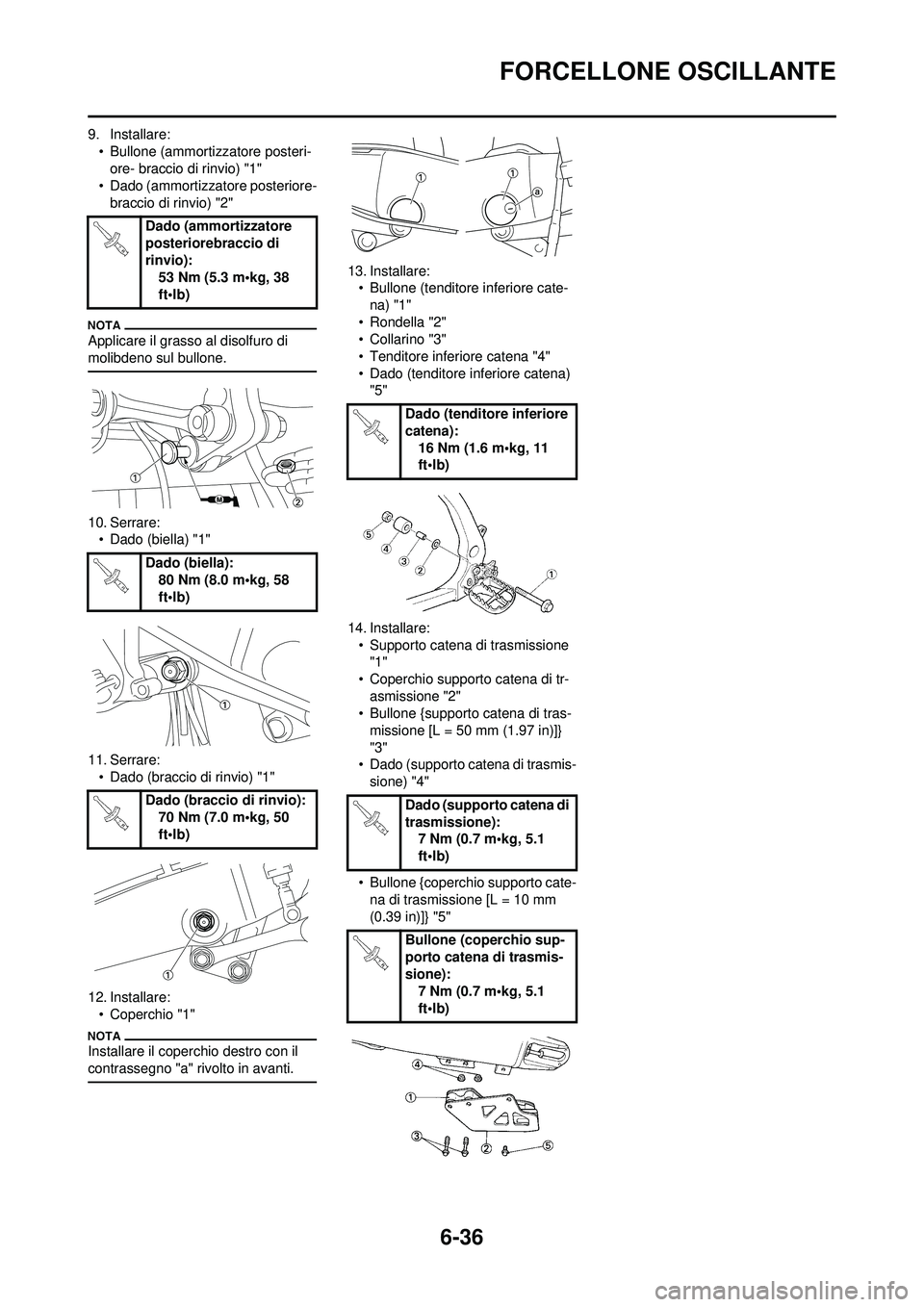

6-36
FORCELLONE OSCILLANTE
9. Installare:• Bullone (ammortizzatore posteri-ore- braccio di rinvio) "1"
• Dado (ammortizzatore posteriore-
braccio di rinvio) "2"
Applicare il grasso al disolfuro di
molibdeno sul bullone.
10. Serrare:• Dado (biella) "1"
11. Serrare: • Dado (braccio di rinvio) "1"
12. Installare: • Coperchio "1"
Installare il coperc hio destro con il
contrassegno "a" rivolto in avanti.
13. Installare: • Bullone (tenditore inferiore cate-
na) "1"
• Rondella "2"
• Collarino "3"
• Tenditore inferiore catena "4"
• Dado (tenditore inferiore catena) "5"
14. Installare: • Supporto catena di trasmissione "1"
• Coperchio supporto catena di tr- asmissione "2"
• Bullone {supporto catena di tras-
missione [L = 50 mm (1.97 in)]}
"3"
• Dado (supporto catena di trasmis-
sione) "4"
• Bullone {coperchio supporto cate- na di trasmissione [L = 10 mm
(0.39 in)]} "5"
Dado (ammortizzatore
posteriorebraccio di
rinvio):
53 Nm (5.3 m•kg, 38
ft•lb)
Dado (biella): 80 Nm (8.0 m•kg, 58
ft•lb)
Dado (braccio di rinvio): 70 Nm (7.0 m•kg, 50
ft•lb)
Dado (tenditore inferiore
catena):16 Nm (1.6 m•kg, 11
ft•lb)
Dado (supporto catena di
trasmissione): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Bullone (coperchio sup-
porto catena di trasmis-
sione): 7 Nm (0.7 m•kg, 5.1
ft•lb)

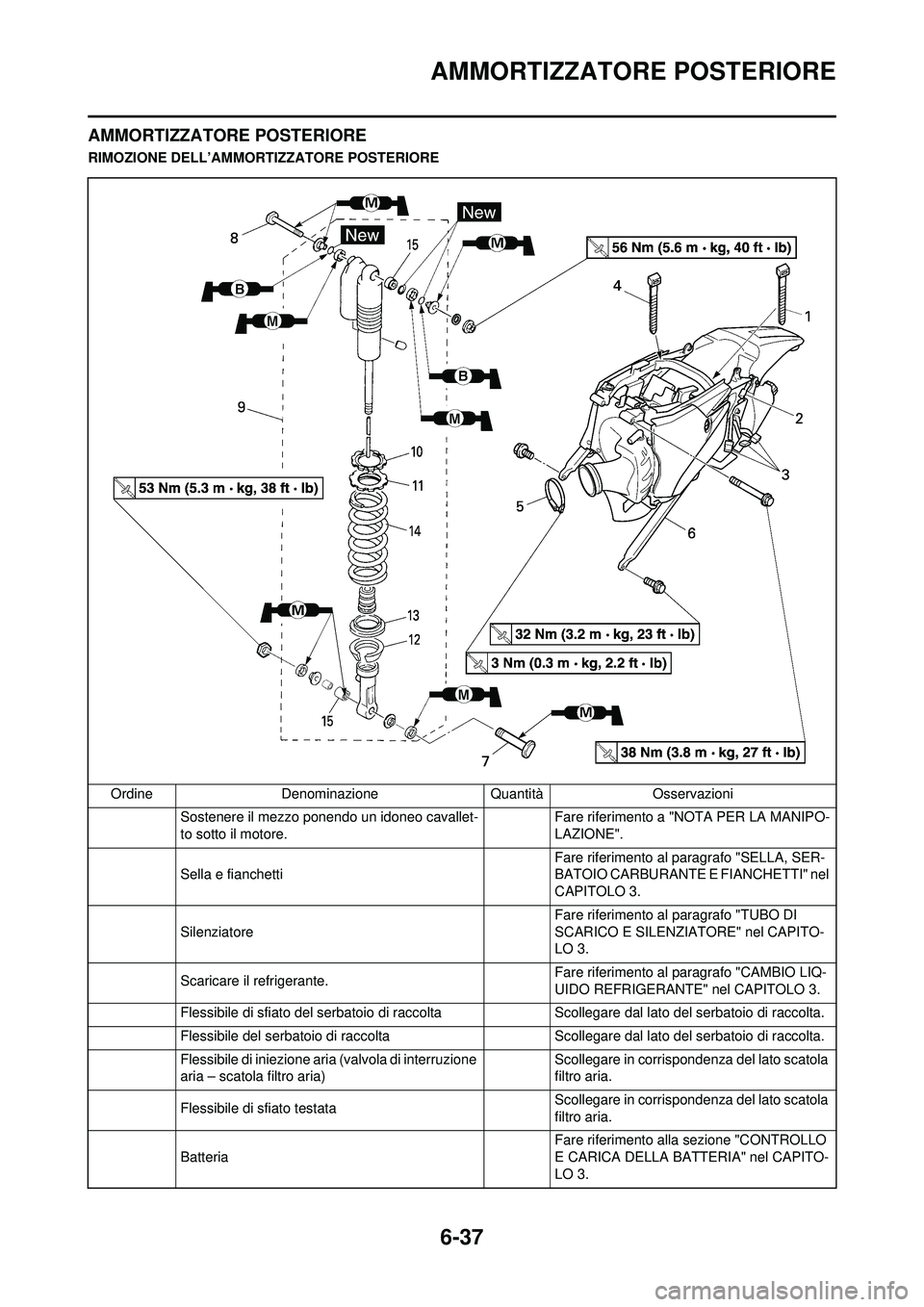

6-37
AMMORTIZZATORE POSTERIORE
AMMORTIZZATORE POSTERIORE
RIMOZIONE DELL’AMMORTIZZATORE POSTERIORE
Ordine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
Sella e fianchetti Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" nel
CAPITOLO 3.
Silenziatore Fare riferimento al paragrafo "TUBO DI
SCARICO E SILENZIATORE" nel CAPITO-
LO 3.
Scaricare il refrigerante. Fare riferimento al
paragrafo "CAMBIO LIQ-
UIDO REFRIGERANTE" nel CAPITOLO 3.
Flessibile di sfiato del serbatoio di raccolta Scollegare dal lato del serbatoio di raccolta.
Flessibile del serbatoio di raccolta Scollegare dal lato del serbatoio di raccolta.
Flessibile di iniezione aria (valvola di interruzione
aria – scatola filtro aria) Scollegare in corrispondenza del lato scatola
filtro aria.
Flessibile di sfiato testata Scollegare in corrispondenza del lato scatola
filtro aria.
Batteria Fare riferimento alla
sezione "CONTROLLO
E CARICA DELLA BATTERIA" nel CAPITO-
LO 3.

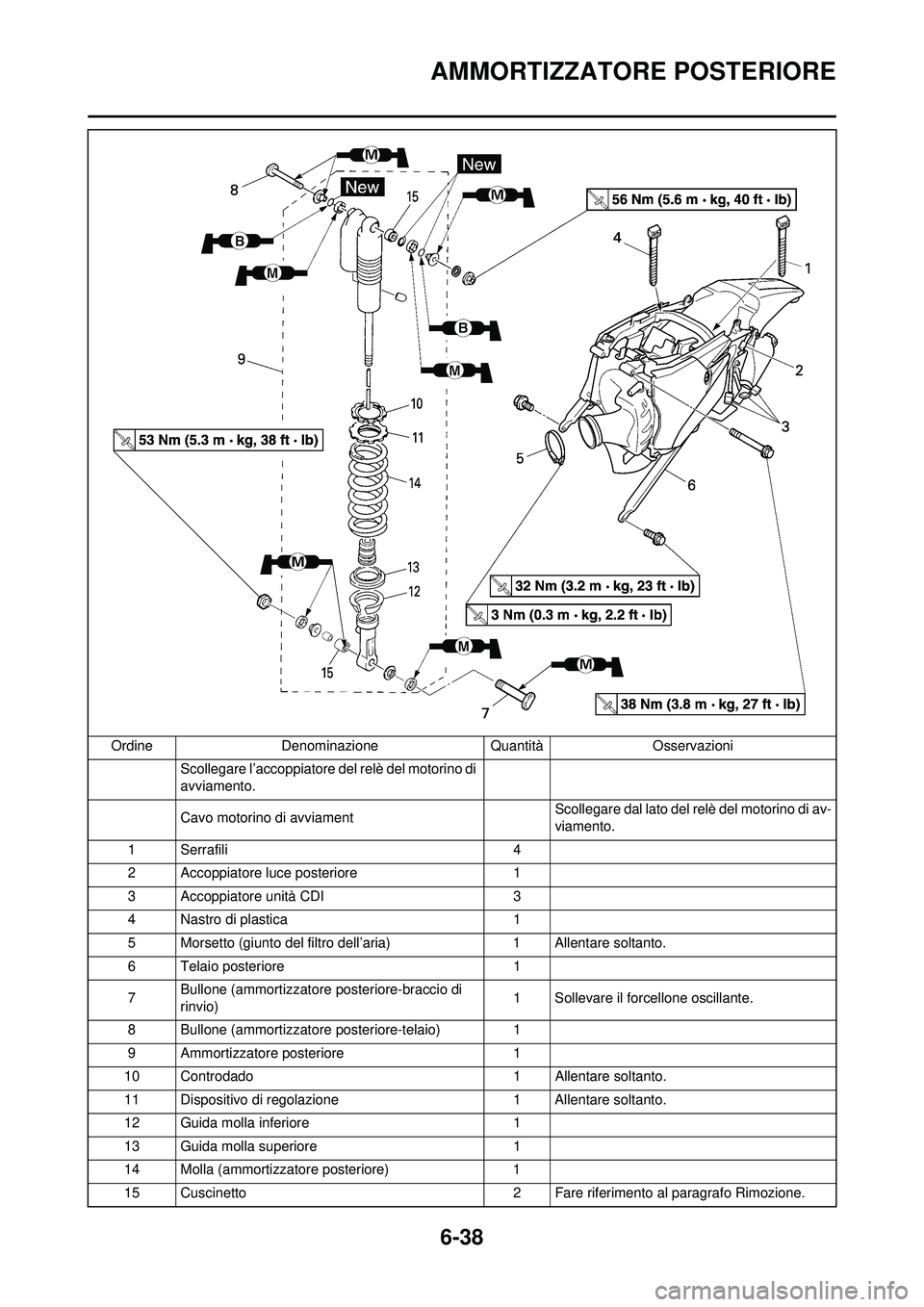

6-38
AMMORTIZZATORE POSTERIORE
Scollegare l’accoppiatore del relè del motorino di
avviamento.
Cavo motorino di avviamentScollegare dal lato del relè del motorino di av-
viamento.
1 Serrafili 4
2 Accoppiatore luce posteriore 1
3 Accoppiatore unità CDI 3
4 Nastro di plastica 1
5 Morsetto (giunto del filtro dell’aria) 1 Allentare soltanto.
6 Telaio posteriore 1
7 Bullone (ammortizzatore
posteriore-braccio di
rinvio) 1 Sollevare il forcellone oscillante.
8 Bullone (ammortizzatore posteriore-telaio)1
9 Ammortizzatore posteriore 1
10 Controdado 1 Allentare soltanto.
11 Dispositivo di regolazione 1 Allentare soltanto.
12 Guida molla inferiore 1
13 Guida molla superiore 1
14 Molla (ammortizzatore posteriore) 1
15 Cuscinetto 2 Fare riferimento al paragrafo Rimozione.
Ordine
Denominazione QuantitàOsservazioni

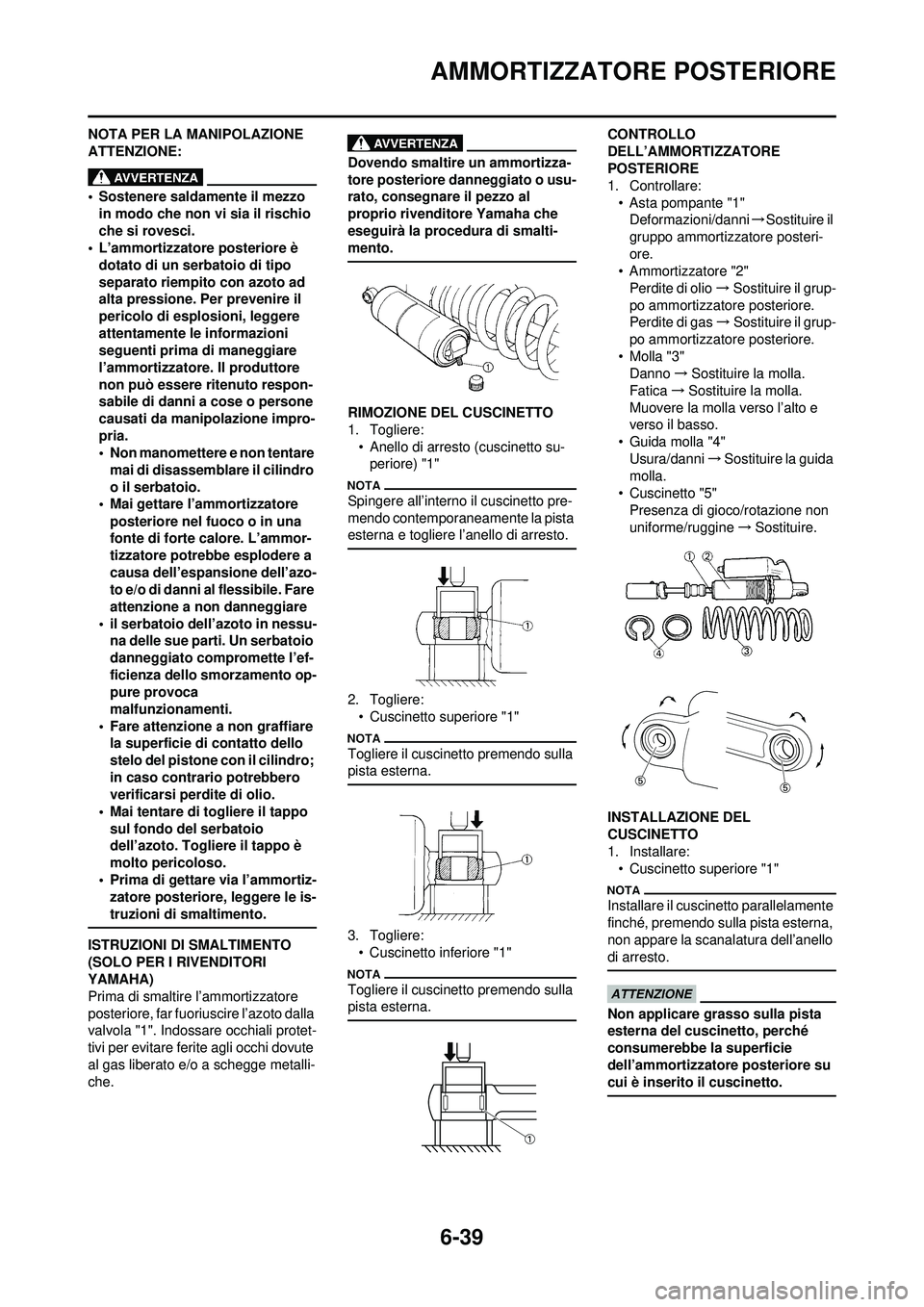

6-39
AMMORTIZZATORE POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
• Sostenere saldamente il mezzo in modo che non vi sia il rischio
che si rovesci.
• L’ammortizzatore posteriore è
dotato di un ser batoio di tipo
separato riempito con azoto ad
alta pressione. Per prevenire il
pericolo di esplosioni, leggere
attentamente le informazioni
seguenti prima di maneggiare
l’ammortizzatore. Il produttore
non può essere ritenuto respon-
sabile di danni a cose o persone
causati da manipolazione impro-
pria.
• Non manomettere e non tentare
mai di disassemblare il cilindro
o il serbatoio.
• Mai gettare l’ammortizzatore
posteriore nel fuoco o in una
fonte di forte calore. L’ammor-
tizzatore potrebbe esplodere a
causa dell’espansione dell’azo-
to e/o di danni al flessibile. Fare
attenzione a non danneggiare
• il serbatoio dell’azoto in nessu- na delle sue parti. Un serbatoio
danneggiato compromette l’ef-
ficienza dello smorzamento op-
pure provoca
malfunzionamenti.
• Fare attenzione a non graffiare la superficie di contatto dello
stelo del pistone con il cilindro;
in caso contrario potrebbero
verificarsi perdite di olio.
• Mai tentare di togliere il tappo sul fondo del serbatoio
dell’azoto. Togliere il tappo è
molto pericoloso.
• Prima di gettare via l’ammortiz- zatore posteriore, leggere le is-
truzioni di smaltimento.
ISTRUZIONI DI SMALTIMENTO
(SOLO PER I RIVENDITORI
YAMAHA)
Prima di smaltire l’ammortizzatore
posteriore, far fuoriuscire l’azoto dalla
valvola "1". Indossare occhiali protet-
tivi per evitare feri te agli occhi dovute
al gas liberato e/o a schegge metalli-
che.
Dovendo smaltire un ammortizza-
tore posteriore danneggiato o usu-
rato, consegnare il pezzo al
proprio rivenditore Yamaha che
eseguirà la procedura di smalti-
mento.
RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Anello di arresto (cuscinetto su-periore) "1"
Spingere all’interno il cuscinetto pre-
mendo contemporaneamente la pista
esterna e togliere l’anello di arresto.
2. Togliere:• Cuscinetto superiore "1"
Togliere il cuscinetto premendo sulla
pista esterna.
3. Togliere:• Cuscinetto inferiore "1"
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare:
• Asta pompante "1"Deformazioni/danni →Sostituire il
gruppo ammortizzatore posteri-
ore.
• Ammortizzatore "2" Perdite di olio →Sostituire il grup-
po ammortizzatore posteriore.
Perdite di gas →Sostituire il grup-
po ammortizzatore posteriore.
•Molla "3" Danno →Sostituire la molla.
Fatica →Sostituire la molla.
Muovere la molla verso l’alto e
verso il basso.
• Guida molla "4"
Usura/danni →Sostituire la guida
molla.
• Cuscinetto "5"
Presenza di gioco/rotazione non
uniforme/ruggine →Sostituire.
INSTALLAZIONE DEL
CUSCINETTO
1. Installare: • Cuscinetto superiore "1"
Installare il cuscinetto parallelamente
finché, premendo sulla pista esterna,
non appare la scanalatura dell’anello
di arresto.
Non applicare grasso sulla pista
esterna del cuscinetto, perché
consumerebbe la superficie
dell’ammortizzatore posteriore su
cui è inserito il cuscinetto.

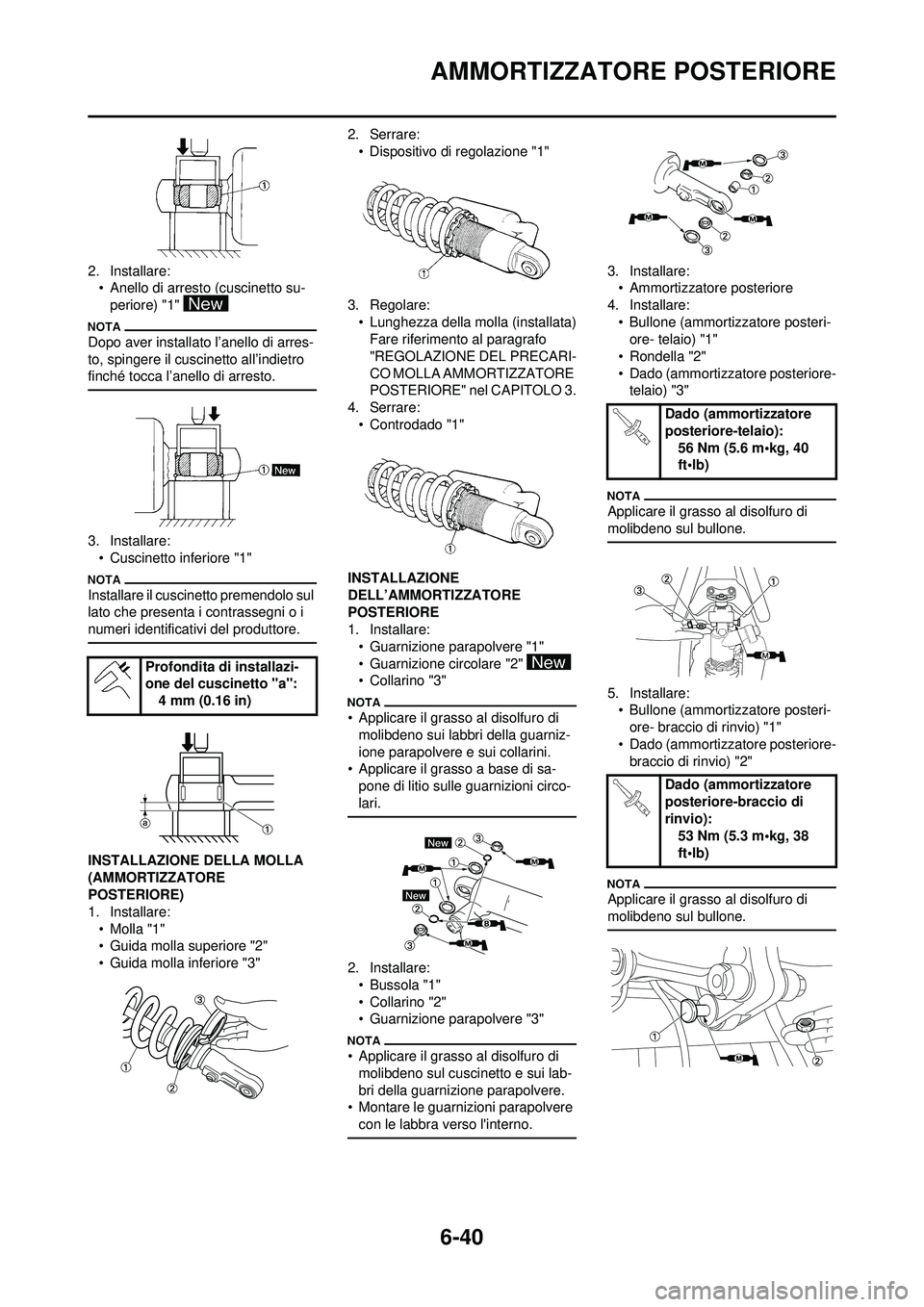

6-40
AMMORTIZZATORE POSTERIORE
2. Installare:• Anello di arresto (cuscinetto su-
periore) "1"
Dopo aver installato l’anello di arres-
to, spingere il cuscinetto all’indietro
finché tocca l’anello di arresto.
3. Installare:• Cuscinetto inferiore "1"
Installare il cuscine tto premendolo sul
lato che presenta i contrassegni o i
numeri identificativi del produttore.
INSTALLAZIONE DELLA MOLLA
(AMMORTIZZATORE
POSTERIORE)
1. Installare: •Molla "1"
• Guida molla superiore "2"
• Guida molla inferiore "3" 2. Serrare:
• Dispositivo di regolazione "1"
3. Regolare: • Lunghezza della molla (installata)Fare riferimento al paragrafo
"REGOLAZIONE DEL PRECARI-
CO MOLLA AMMORTIZZATORE
POSTERIORE" nel CAPITOLO 3.
4. Serrare: • Controdado "1"
INSTALLAZIONE
DELL’AMMORTIZZATORE
POSTERIORE
1. Installare: • Guarnizione parapolvere "1"
• Guarnizione circolare "2"
• Collarino "3"
• Applicare il grasso al disolfuro di molibdeno sui labbri della guarniz-
ione parapolvere e sui collarini.
• Applicare il grasso a base di sa- pone di litio sulle guarnizioni circo-
lari.
2. Installare:
•Bussola "1"
• Collarino "2"
• Guarnizione parapolvere "3"
• Applicare il grasso al disolfuro di molibdeno sul cuscinetto e sui lab-
bri della guarnizione parapolvere.
• Montare le guarnizioni parapolvere con le labbra verso l'interno.
3. Installare:• Ammortizzatore posteriore
4. Installare: • Bullone (ammortizzatore posteri-ore- telaio) "1"
• Rondella "2"
• Dado (ammortizzatore posteriore- telaio) "3"
Applicare il grasso al disolfuro di
molibdeno sul bullone.
5. Installare:• Bullone (ammortizzatore posteri-
ore- braccio di rinvio) "1"
• Dado (ammortizzatore posteriore- braccio di rinvio) "2"
Applicare il grasso al disolfuro di
molibdeno sul bullone.
Profondita di installazi-
one del cuscinetto "a":
4 mm (0.16 in)
Dado (ammortizzatore
posteriore-telaio):56 Nm (5.6 m•kg, 40
ft•lb)
Dado (ammortizzatore
posteriore-braccio di
rinvio): 53 Nm (5.3 m•kg, 38
ft•lb)

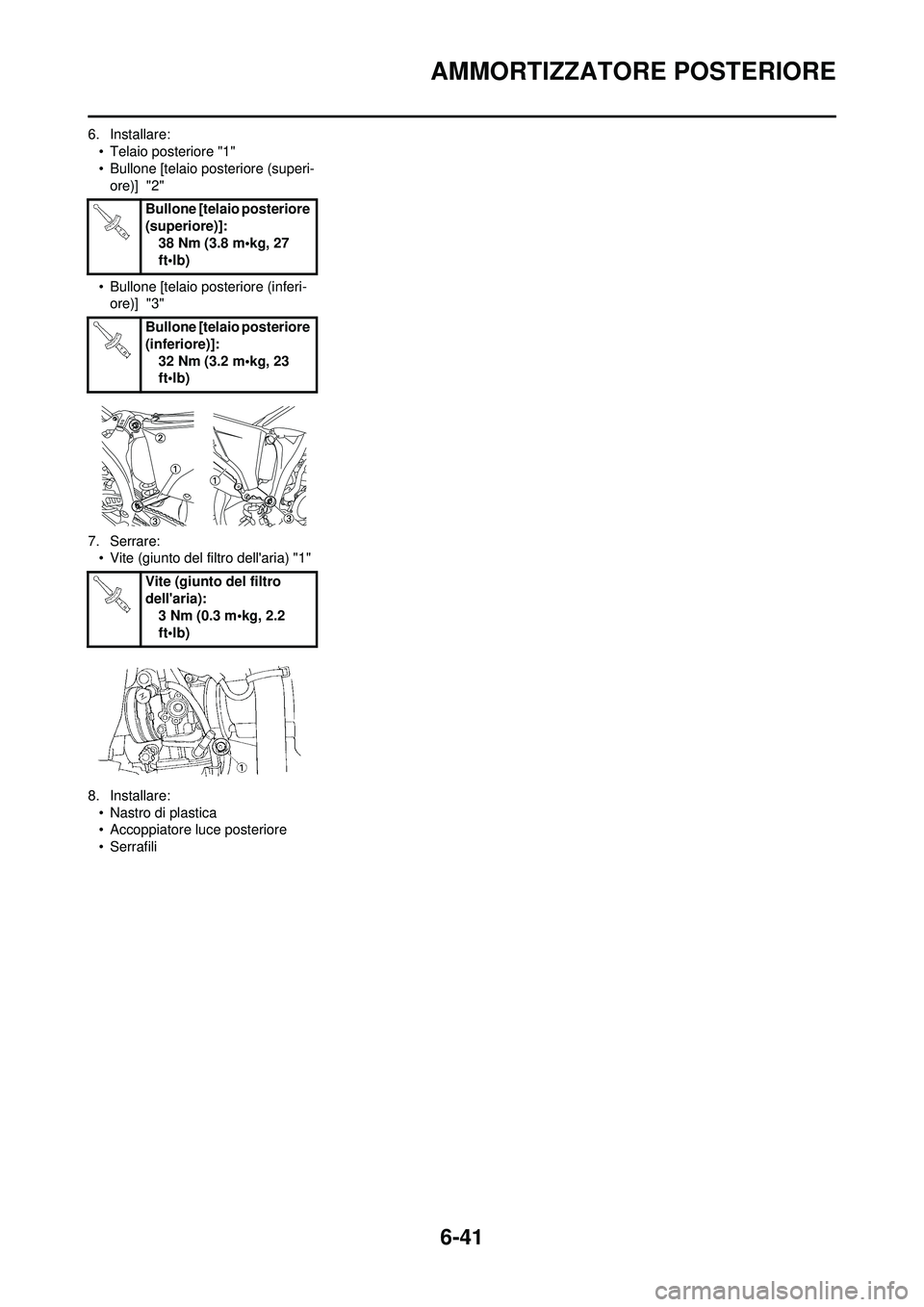

6-41
AMMORTIZZATORE POSTERIORE
6. Installare:• Telaio posteriore "1"
• Bullone [telaio posteriore (superi-ore)] "2"
• Bullone [telaio posteriore (inferi- ore)] "3"
7. Serrare: • Vite (giunto del filtro dell'aria) "1"
8. Installare: • Nastro di plastica
• Accoppiatore luce posteriore
• Serrafili Bullone [telaio posteriore
(superiore)]:
38 Nm (3.8 m•kg, 27
ft•lb)
Bullone [telaio posteriore
(inferiore)]: 32 Nm (3.2 m•kg, 23
ft•lb)
Vite (giunto del filtro
dell'aria): 3 Nm (0.3 m•kg, 2.2
ft•lb)
