2010 Seat Altea Freetrack Manual do proprietário (in Portuguese)

Situações diversas263
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Nota
•Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado o quanto antes, numa oficina
especializada.•Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.•É recomendável ter sempre no veículo alguns fusíveis de substituição.
Estes podem ser adquiridos nos Serviços Oficiais.•Para além dos fusíveis indicados nas seguintes tabelas, existem outros
que devem ser substituídos por um Serviço Técnico.
Freetrack_PT.book Seite 263 Mittwoch, 23. September 2009 11:58 11

Situações diversas
264Localização dos fusíveis, lado esquerdo do painel de instrumentosFusíveisNúmero
Componente
Amperes
1
Livre
2
Livre
3
Livre
4
Livre
5
Livre
6
Livre
7
Livre
8
Livre
9
Airbag
5
10
Alimentação RSE (Ecrã tejadilho)
10
11
Livre
12
Farol de xénon esquerdo
10
13
Painel de instrumentos (nível do óleo)/Centralina
cablagem (BCM)/Aquecedor/ ABS, ESP/ Park
Pilot/ Gateway/Caudalímetro
5
14
Caixa de velocidades/Servo-direcção/Sensor luz
de travão/ Reboque/ ABS, ESP/ Haldex/ Interrup-
tor das luzes
10
15
Pára-brisas aquecidos/ Iluminação instrumentos
/ Centralina diagnóstico/Gestão motor/Aqueci-
mento adicional/Faróis AFS/Park Pilot
10
16
Farol de xénon direito
10
17
Gestão do motor
10
18
Livre
19
Livre
20
Park Pilot (Ajuda de estacionamento) / Alavanca
da caixa / Centralina ESP
10
21
Livre
22
Sensor alarme volumétrico/ Buzina alarme
5
23
Diagnóstico / Sensor de chuva/ Interruptor luzes
10
24
Assistência pré-instalação gancho reboque
15
25
Acoplamento centralina caixa de velocidades
automática
20
26
Bomba de vácuo
20
27
Alimentação RSE (Ecrã tejadilho)
10
28
Motor do limpa-vidros traseiro
20
29
Livre
30
Tomada / Isqu e iro
20
31
Livre
32
Livre
33
Aquecedor
40
34
Livre
35
Livre
36
Livre
37
Livre
38
Livre
Número
Componente
Amperes
Freetrack_PT.book Seite 264 Mittwoch, 23. September 2009 11:58 11

Situações diversas265
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais. Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis.
Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
39
Centralina reboque (gancho)
15
40
Centralina reboque (indicador de mudança de
direcção, travão e luz de presença esquerda)
20
41
Centralina reboque (luz de nevoeiro, marcha atrás
e posição direita)
20
42
Centralina cablagem BCM
20
43
Pré-instalação reboque
40
44
Desembaciador do vidro traseiro
25
45
Levanta vidros dianteiros
30
46
Elevadores dos vidros traseiros
30
47
Motor (Calibrador, relé gasolina)
15
48
Centralina confor t
20
49
Comandos aquecimento
40
50
Bancos aquecidos
30
51
Te cto de a bri r
20
52
Lava-faróis
20
53
Assistência pré-instalação gancho reboque
20
54
Taxi (alimentação taxímetro)
5
55
Assistência pré-instalação gancho reboque
20
56
Taxi (alimentação emissora)
15
5758
Centralina do fecho centralizado
30
Número
Componente
Amperes
Número
Componente
Amperes
1
Limpa pára-brisas
20
2
Caixa de velocidades DQ200
30
3
Centralina da cablagem
5
4
ABS
20
5
Caixa de velocidades AQ
15
6
Painel de instrumentos/Coluna de direcção
5
7
Chave da ignição
40
8
Rádio
15
9
Te l e f o n e / N a ve g a d o r t o m t o m
5
10
Gestão do motor
5
Gestão do motor
10
11
Livre
12
Centralina electrónica
5
13
Alimentação do módulo de injecção de gasolina
15
Alimentação do módulo de injecção de diesel
30
Freetrack_PT.book Seite 265 Mittwoch, 23. September 2009 11:58 11

Situações diversas
266
Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo compo-
nente.
Não toque com as mãos no vidro das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calor gerado, provocando a diminuição da
vida útil das lâmpadas e condensação na super fície do reflector, reduzindo a
sua eficácia.
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, deve ter as seguintes lâmpadas, muito impor-
tantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Luz de presença - W5W
Indicador de mudança de direcção - PY21W
14
Bobina
20
15
Gestão do motor
5
Relé da bomba
10
16
Iluminação direita
30
17
Buzina
15
18
Livre
19
Limpa
30
20
Bomba de água
10
Bomba sensor pressão para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal do travão, sensor de velocidade
5
23a)
Gestão do motor
5
Gestão do motor
10
Gestão do motor
15
24
AKF, válvula da caixa de velocidades
10
25a)
Bomba ABS
40
26
Iluminação esquerda
30
27a)
Gestão do motor
40
Gestão do motor
50
28
Livre
29a)
Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros)
30
30
Chave de ignição
50
a)Amperagem em função da motorizaçãoNúmero
Componente
Amperes
Freetrack_PT.book Seite 266 Mittwoch, 23. September 2009 11:58 11

Situações diversas267
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Faróis de xénon
22) / autodireccionáveis
Médios e máximos - D1S
23)
Luz diurna - P21W SLL
Luz de presença W5W
Indicadores de mudança de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro fixo
Stop/Presença - P21W
24)
Indicador de mudança de direcção - P21W
Farolim traseiro móvel
Luz de nevoeiro (lado condutor) - P21W
Marcha-atrás (lado passageiro) - P21W
Luz de presença - W5W
Indicador de mudança de direcção lateral
Indicador de mudança de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•Segundo as condições meteorológicas (frio, humidade), os faróis dian-
teiros e de nevoeiro, os farolins traseiros e as luzes indicadoras de mudança
de direcção podem embaciar temporariamente. Isto não afecta a vida útil do
sistema de iluminação. Acendendo as luzes, a zona por onde é projectado o
feixe de luz desembacia em pouco tempo. No entanto, pode acontecer que
por dentro, os rebordos permaneçam embaciados.•Verifique com regularidade se todos os equipamentos de iluminação do
seu veículo funcionam na perfeição, especialmente as luzes exteriores. Isto
não resulta apenas numa maior segurança para si, mas também para os
restantes condutores.•Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada num Serviço Técnico. No entanto, em seguida descreve-se
como deve ser efectuada tal substituição, com excepção dos faróis de nevo-
eiro* e luz de cortesia.Lâmpadas do farol principal
22)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.23)As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e
uma vida útil média 5 vezes superior às lâmpadas de halogéneo, o que significa que
excepto em caso de avaria anormal, não é necessária a sua substituição durante a
vida útil do veículo.24)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 179 Lâmpadas do
farol principal
Freetrack_PT.book Seite 267 Mittwoch, 23. September 2009 11:58 11

Situações diversas
268
Indicador de mudança de direcção
Médios
Máximos
Luz de presença
Lâmpada luz indicadora de mudança de direcção–Abra o capô.
– Rode o porta-lâmpadas ⇒fig. 180 para a esquerda e puxe.
– Retire a lâmpada premindo no porta-lâmpadas e rodando-a ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para a montar.
Lâmpada dos médios– Abrir o capot do motor.
AAABACAD
Fig. 180 Lâmpada das
luzes indicadoras de
mudança de direcção
AA
Fig. 181 MédiosFig. 182 Médios
Freetrack_PT.book Seite 268 Mittwoch, 23. September 2009 11:58 11

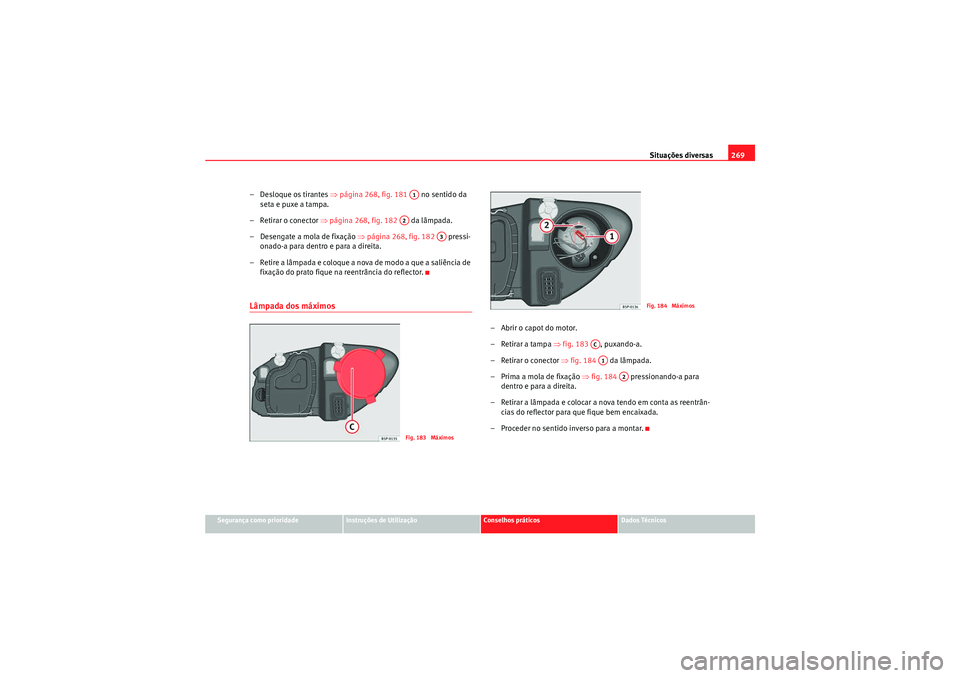

Situações diversas269
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
– Desloque os tirantes ⇒ página 268, fig. 181 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 268, fig. 182 da lâmpada.
– Desengate a mola de fixação ⇒página 268, fig. 182 pressi-
onado-a para dentro e para a direita.
– Retire a lâmpada e coloque a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor.
– Retirar a tampa ⇒fig. 183 , puxando-a.
– Retirar o conector ⇒fig. 184 da lâmpada.
–Prima a mola de fixação ⇒fig. 184 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para a montar.
A1
A2
A3
Fig. 183 Máximos
Fig. 184 Máximos
ACA1
A2
Freetrack_PT.book Seite 269 Mittwoch, 23. September 2009 11:58 11

Situações diversas
270Lâmpada dos mínimos–Abra o capô.
– Retirar a tampa ⇒fig. 185 , puxando-a. –Extrair o porta-lâmpadas ⇒
fig. 186 para fora.
– Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar.
Luzes traseiras•Na carroçaria
– Luz indicadora de mudança de direcção, presença e travagem•No porta-bagagens
– Lado esquerdo: presença e nevoeiro.
– Lado direito: presença e marcha-atrás.
Fig. 185 Luz de presençaFig. 186 Luz de presença
AD
A1
Freetrack_PT.book Seite 270 Mittwoch, 23. September 2009 11:58 11
