Sitze
67
ERGONOMIE UND KOMFORT
3
Kopfstütze
Die Kopfstützen sind versenkbar.
Obere Position: Drücken Sie auf
die Lasche und schieben Sie die
Kopfstütze nach oben.
Untere Position: Drücken Sie auf die
Lasche und drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen bringen Sie die
Kopfstütze in die obere Position, nach
oben schieben und abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen
Sie sie.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.
Jeder Sitz kann ausgebaut werden
und muss an der auf dem Etikett
markierten, vorgesehenen Stelle
eingebaut werden.
Bei den Sitzen der Reihen 2 und 3
handelt es sich um variable Einzelsitze.
RÜCKSITZE (7 SITZE)

68
Seitlicher Sitz links
Rücksitztypen Reihe 2
Rücksitztypen Reihe 3 Mittlerer Sitz Seitlicher Sitz rechts
Seitlicher Sitz rechts
Seitlicher Sitz links

Sitze
69
ERGONOMIE UND KOMFORT
3
Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen Sie die Neigung.
Rückenlehne in "Tisch"-Position
bringen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf die
Sitzfl äche zu klappen. Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln,
und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass alles
korrekt einrastet.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Ziehen Sie an der roten Schlaufe hinter dem Sitz, um die Füße des
Sitzes aus den Verankerungen am
Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne.
Umbaumöglichkeit des Sitzes,
Reihe 2
Sitz zurücksetzen
- Klappen Sie den gesamten Sitz
nach hinten.
Bevor Sie den Sitz ausbauen,
vergewissern Sie sich, dass: - die Füße der Insassen der Reihe 3 nicht den Bereich der
Sitzverankerung am Boden
verdecken,
- der Sitz korrekt am Boden verankert ist,
- der Sicherheitsgurt des Beifahrers vorhanden ist.

70
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3

Rückenlehne in "Tisch"-Position bringen
- Die Kopfstütze maximal absenken.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf den
Rücksitz umzuklappen.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne zu entriegeln, und
bringen Sie sie anschließend
wieder in ihre Ausgangsposition
zurück.
Vergewissern Sie sich, dass alles
korrekt einrastet. Sitz zurücksetzen
- Drücken Sie auf die rote
Betätigung.
- Klappen Sie den gesamten Sitz nach hinten.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Heben Sie den mit einer
roten Schlaufe versehenen
Ausgleichshebel an, der sich hinter
dem Sitz befi ndet, um die Füße des
Sitzes von der Verankerung am
Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne. Vergewissern Sie sich, dass:
- der Sitz korrekt im Boden
verankert ist,
- der Sicherheitsgurt des Beifahrers vorhanden ist.

Sitze
71
ERGONOMIE UND KOMFORT
3
Einsteigen, Aussteigen von der
Reihe 3 aus
Einsteigen
- Bringen Sie den Sitz aus Reihe 2 in die "Tisch"-Position.
Aussteigen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie den gelben Hebel, der sich an der Rückseite der
Rückenlehne der Reihe 2 befi ndet.
- Rückenlehne in "Tisch"-Position bringen. Darauf achten, dass der
mittlere Sicherheitsgurt korrekt
in seiner Aussparung in der
Deckenverkleidung sitzt.
- Bringen Sie den Sitz in Klapp-
Position, um den Durchgang
freizulegen. - Ziehen Sie an der roten Schlaufe, um
den Sitz in Klapp-Position zu bringen.
- Kippen Sie den gesamten Sitz nach vorne.
- Aussteigen durch die Seitentür.
Vergewissern Sie sich vor dem
Umklappen des Sitzes, dass
die Füße des Insassen in der 3.
Sitzreihe die Verankerungspunkte
des Sitzes in Reihe 2 nicht
verdecken.

72
Sitze
Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorne.
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp- Position.
- Kippen Sie den Sitz nach vorne in die aufrechte Position und heben
Sie ihn aus. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.
- Setzen Sie die Haken der
Vorderfüße zwischen die beiden
Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den hinteren
Verankerungspunkten zu
befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben. Vergewissern Sie sich, dass
weder Gegenstände noch die
Füße eines Insassen hinten die
Verankerungslöcher verdecken und
das korrekte Einrasten des gesamten
Sitzes nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2

Sitze
73
ERGONOMIE UND KOMFORT
3
Umbaumöglichkeit des Sitzes, Reihe 3
Sitz ausbauen
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in Klapp-Position.
- Klappen Sie den gesamten Sitz nach vorne.
- Fassen Sie den umgeklappten Sitz von beiden Seiten der Streben aus
an, kippen Sie ihn leicht nach vorne
und heben Sie ihn an. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.
- Setzen Sie die Haken der
Vorderfüße zwischen die beiden
Stäbe.
- Vergewissern Sie sich, dass weder Gegenstände noch die Füße der
Insassen die Verankerungslöcher
hinten verdecken und dass der
Sicherheitsgurt gut erreichbar ist
und zur Verfügung steht.
- Klappen Sie den Sitz nach hinten, um die Verankerungsfüße hinten zu
befestigen.
- Betätigen Sie das Bedienelement, um die Rückenlehne aufzurichten
und in die Ausgangsposition zu
bringen.
- Schieben Sie die Kopfstütze nach oben. Was Sie beachten sollten
Legen Sie keine harten oder schweren
Gegenstände auf Rückenlehnen ab, die zu
Klapptischen umfunktioniert werden können.
Sie könnten bei einer Notbremsung oder einem
Aufprall zu gefährlichen Geschossen werden.
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen,
ohne diese zu verstauen und an
einer Halterung im Fahrzeug zu
befestigen,
- sich vergewissern, dass die Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen Sie den
Sicherheitsgurt einstellen und
anlegen können.
- Insassen der Reihe 3 müssen darauf achten, dass sie die
Verankerungslöcher des Sitzes in
Reihe 2 nicht verdecken.

74
Sitze

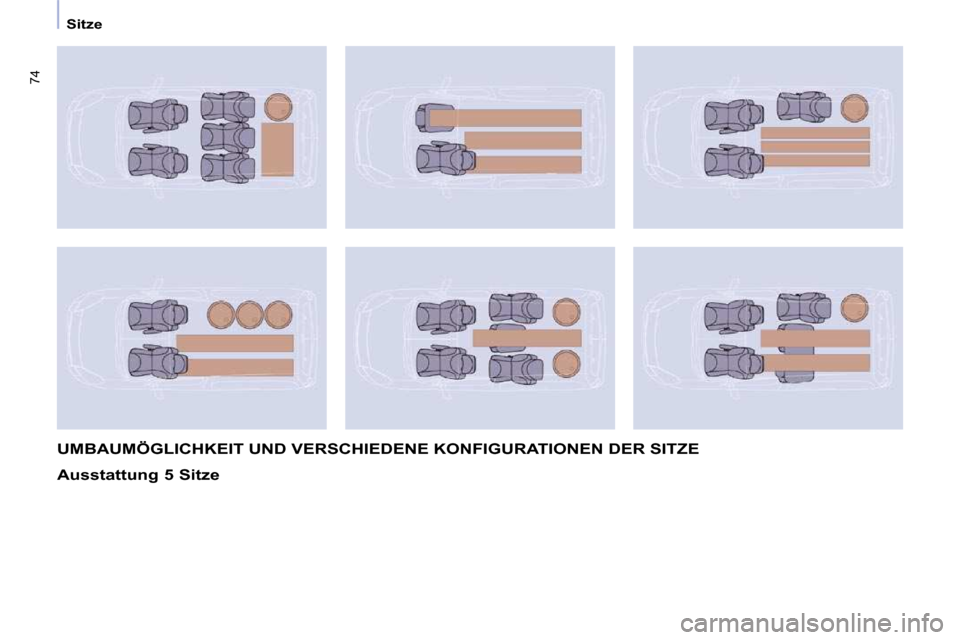

UMBAUMÖGLICHKEIT UND VERSCHIEDENE KONFIGURATIONEN DER SITZE
Ausstattung 5 Sitze
