2010 Peugeot Boxer Betriebsanleitung (in German)

67
3
ERGONOMIE UND KOMFORT
Bordausstattung

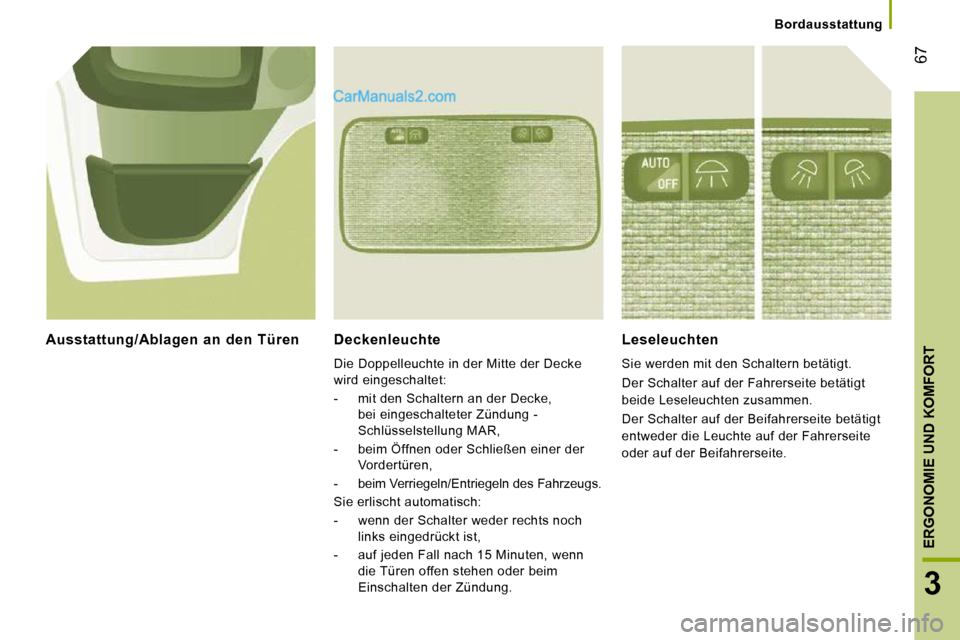

Deckenleuchte
Die Doppelleuchte in der Mitte der Decke
wird eingeschaltet:
- mit den Schaltern an der Decke, bei eingeschalteter Zündung -
Schlüsselstellung MAR,
- beim Öffnen oder Schließen einer der Vordertüren,
- beim Verriegeln/Entriegeln des Fahrzeugs.
Sie erlischt automatisch:
- wenn der Schalter weder rechts noch links eingedrückt ist,
- auf jeden Fall nach 15 Minuten, wenn die Türen offen stehen oder beim
Einschalten der Zündung.
Leseleuchten
Sie werden mit den Schaltern betätigt.
Der Schalter auf der Fahrerseite betätigt
beide Leseleuchten zusammen.
Der Schalter auf der Beifahrerseite betätigt
entweder die Leuchte auf der Fahrerseite
oder auf der Beifahrerseite.
Ausstattung/Ablagen an den Türen

68
Bordausstattung

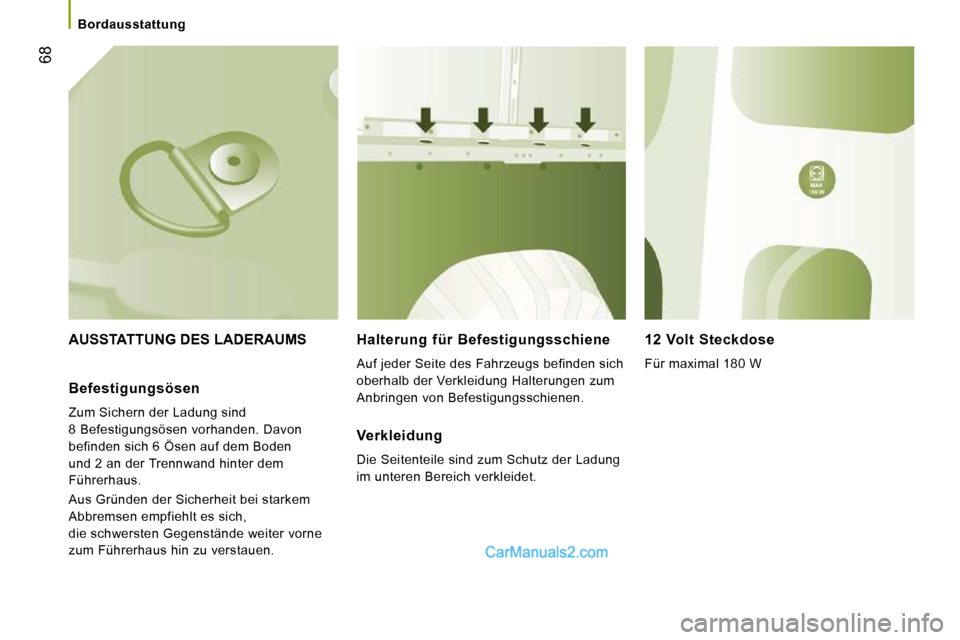

AUSSTATTUNG DES LADERAUMS Halterung für Befestigungsschiene
Auf jeder Seite des Fahrzeugs befinden sich
oberhalb der Verkleidung Halterungen zum
Anbringen von Befestigungsschienen.
12 Volt Steckdose
Für maximal 180 W
Befestigungsösen
Zum Sichern der Ladung sind
8 Befestigungsösen vorhanden. Davon
befinden sich 6 Ösen auf dem Boden
und 2 an der Trennwand hinter dem
Führerhaus.
Aus Gründen der Sicherheit bei starkem
Abbremsen empfiehlt es sich,
die schwersten Gegenstände weiter vorne
zum Führerhaus hin zu verstauen.
Verkleidung
Die Seitenteile sind zum Schutz der Ladung
im unteren Bereich verkleidet.

3
ERGONOMIE UND KOMFORT
Bordausstattung

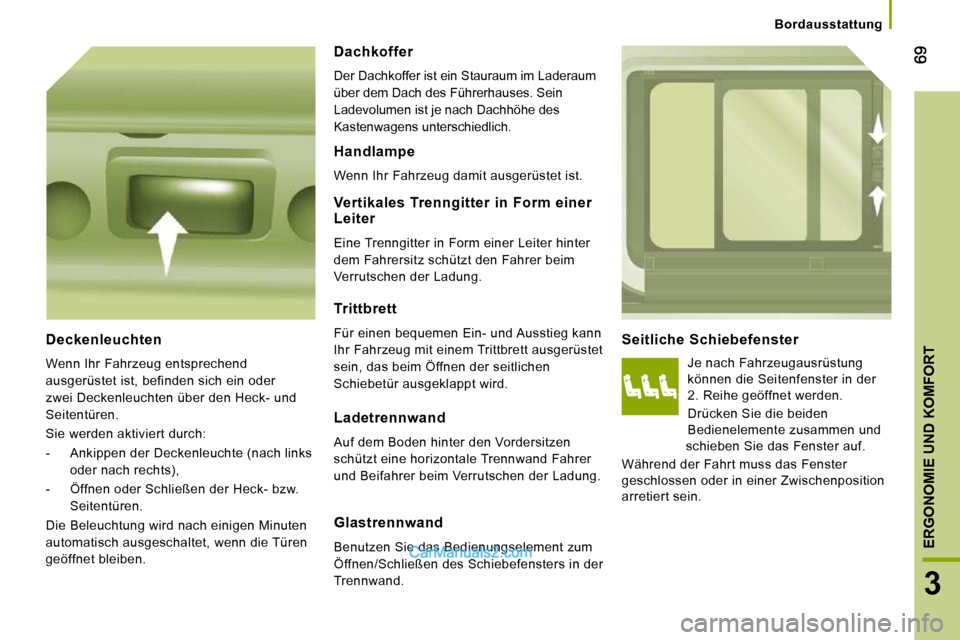

Seitliche Schiebefenster
Je nach Fahrzeugausrüstung können die Seitenfenster in der 2. Reihe geöffnet werden.
Drücken Sie die beiden Bedienelemente zusammen und schieben Sie das Fenster auf.
Während der Fahrt muss das Fenster
geschlossen oder in einer Zwischenposition arretiert sein.
Trittbrett
Für einen bequemen Ein- und Ausstieg kann
Ihr Fahrzeug mit einem Trittbrett ausgerüstet
sein, das beim Öffnen der seitlichen
Schiebetür ausgeklappt wird. Deckenleuchten
Wenn Ihr Fahrzeug entsprechend
ausgerüstet ist, befinden sich ein oder
zwei Deckenleuchten über den Heck- und
Seitentüren.
Sie werden aktiviert durch:
- Ankippen der Deckenleuchte (nach links oder nach rechts),
- Öffnen oder Schließen der Heck- bzw. Seitentüren.
Die Beleuchtung wird nach einigen Minuten
automatisch ausgeschaltet, wenn die Türen
geöffnet bleiben.
Dachkoffer
Der Dachkoffer ist ein Stauraum im Laderaum
über dem Dach des Führerhauses. Sein
Ladevolumen ist je nach Dachhöhe des
Kastenwagens unterschiedlich.
Handlampe
Wenn Ihr Fahrzeug damit ausgerüstet ist.
Vertikales Trenngitter in Form einer Leiter
Eine Trenngitter in Form einer Leiter hinter
dem Fahrersitz schützt den Fahrer beim
Verrutschen der Ladung.
Ladetrennwand
Auf dem Boden hinter den Vordersitzen
schützt eine horizontale Trennwand Fahrer
und Beifahrer beim Verrutschen der Ladung.
Glastrennwand
Benutzen Sie das Bedienungselement zum
Öffnen/Schließen des Schiebefensters in der
Trennwand.

70

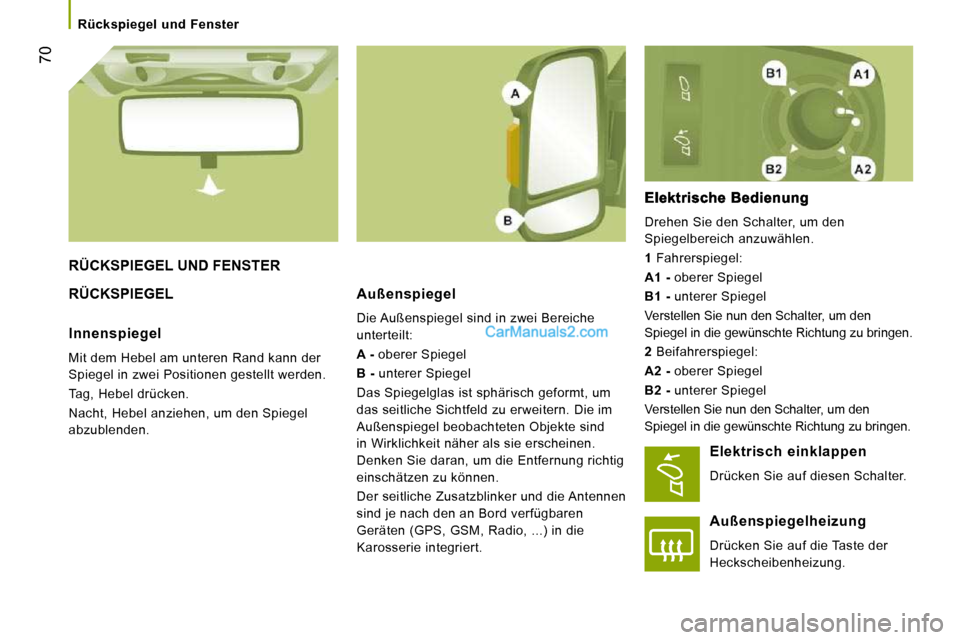

Rückspiegel und Fenster
RÜCKSPIEGEL UND FENSTER
RÜCKSPIEGEL Außenspiegel
Die Außenspiegel sind in zwei Bereiche
unterteilt:

A - oberer Spiegel

B - unterer Spiegel
Das Spiegelglas ist sphärisch geformt, um
das seitliche Sichtfeld zu erweitern. Die im
Außenspiegel beobachteten Objekte sind
in Wirklichkeit näher als sie erscheinen.
Denken Sie daran, um die Entfernung richtig
einschätzen zu können.
Der seitliche Zusatzblinker und die Antennen
sind je nach den an Bord verfügbaren
Geräten (GPS, GSM, Radio, ...) in die
Karosserie integriert.
Drehen Sie den Schalter, um den
Spiegelbereich anzuwählen.

1 Fahrerspiegel:

A1 - oberer Spiegel

B1 - unterer Spiegel
Verstellen Sie nun den Schalter, um den
Spiegel in die gewünschte Richtung zu bringen.

2 Beifahrerspiegel:

A2 - oberer Spiegel

B2 - unterer Spiegel
Verstellen Sie nun den Schalter, um den
Spiegel in die gewünschte Richtung zu bringen.
Innenspiegel
Mit dem Hebel am unteren Rand kann der
Spiegel in zwei Positionen gestellt werden.
Tag, Hebel drücken.
Nacht, Hebel anziehen, um den Spiegel
abzublenden.
Elektrisch einklappen
Drücken Sie auf diesen Schalter.
Außenspiegelheizung
Drücken Sie auf die Taste der
Heckscheibenheizung.

71
3
ERGONOMIE UND KOMFORT
Rückspiegel und Fenster

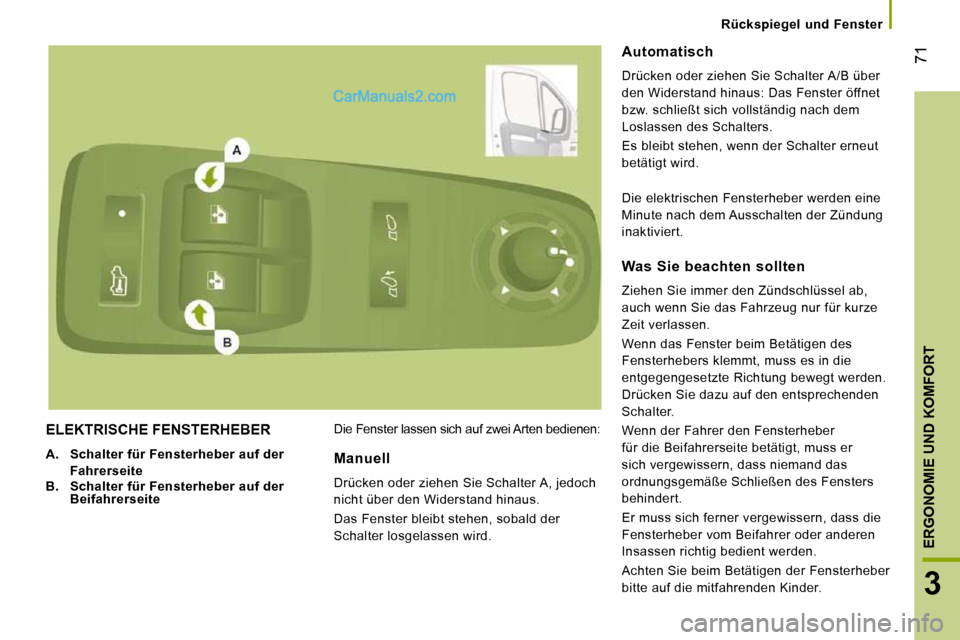

ELEKTRISCHE FENSTERHEBER

A. Schalter für Fensterheber auf der
Fahrerseite

B. Schalter für Fensterheber auf der
Beifahrerseite Die Fenster lassen sich auf zwei Arten bedienen:
Automatisch
Drücken oder ziehen Sie Schalter A/B über
den Widerstand hinaus: Das Fenster öffnet
bzw. schließt sich vollständig nach dem
Loslassen des Schalters.
Es bleibt stehen, wenn der Schalter erneut
betätigt wird.
Manuell
Drücken oder ziehen Sie Schalter A , jedoch
nicht über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der
Schalter losgelassen wird.
Was Sie beachten sollten
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur für kurze
Zeit verlassen.
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss er
sich vergewissern, dass niemand das
ordnungsgemäße Schließen des Fensters
behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen
Insassen richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber
bitte auf die mitfahrenden Kinder.
Die elektrischen Fensterheber werden eine
Minute nach dem Ausschalten der Zündung
inaktiviert.

72

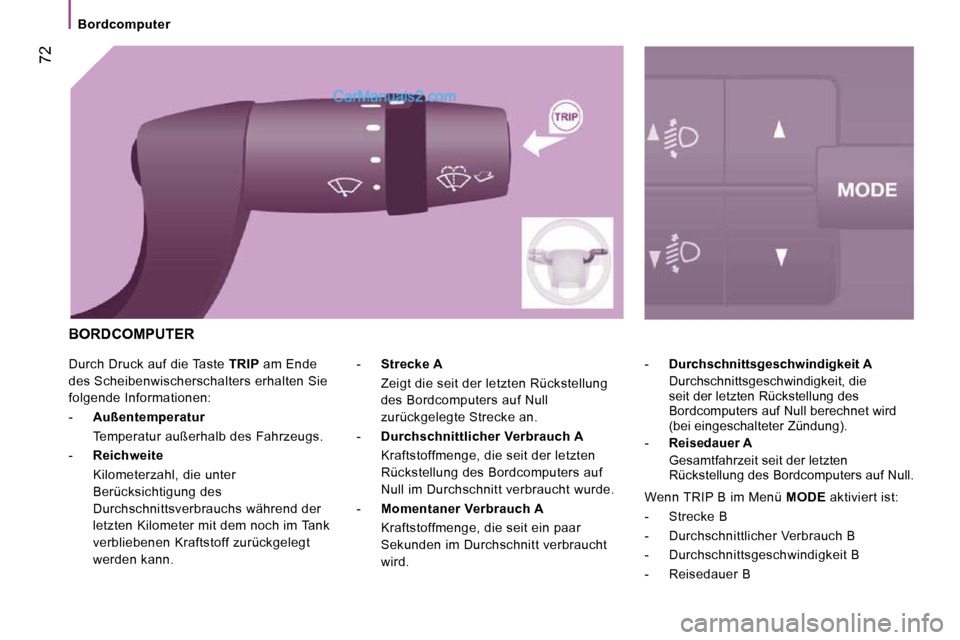

Durch Druck auf die Taste TRIP am Ende
des Scheibenwischerschalters erhalten Sie
folgende Informationen:
- Außentemperatur
Temperatur außerhalb des Fahrzeugs.
- Reichweite
Kilometerzahl, die unter Berücksichtigung des
Durchschnittsverbrauchs während der
letzten Kilometer mit dem noch im Tank
verbliebenen Kraftstoff zurückgelegt
werden kann. -
Durchschnittsgeschwindigkeit A
Durchschnittsgeschwindigkeit, die seit der letzten Rückstellung des
Bordcomputers auf Null berechnet wird
(bei eingeschalteter Zündung).
- Reisedauer A
Gesamtfahrzeit seit der letzten Rückstellung des Bordcomputers auf Null.
-
Strecke A
Zeigt die seit der letzten Rückstellung des Bordcomputers auf Null
zurückgelegte Strecke an.
- Durchschnittlicher Verbrauch A
Kraftstoffmenge, die seit der letzten Rückstellung des Bordcomputers auf
Null im Durchschnitt verbraucht wurde.
- Momentaner Verbrauch A
Kraftstoffmenge, die seit ein paar
Sekunden im Durchschnitt verbraucht
wird.
BORDCOMPUTER
Wenn TRIP B im Menü MODE aktiviert ist:
- Strecke B
- Durchschnittlicher Verbrauch B
- Durchschnittsgeschwindigkeit B
- Reisedauer B
Bordcomputer

73
4
BORDTECHNIK
Einstellungen
EINSTELLUNGEN
Konfiguration - Benutzeranpassung
Wenn Ihr Fahrzeug entsprechend
ausgerüstet ist, erhalten Sie über das
Bedienfeld links vom Lenkrad Zugang zu
verschiedenen Menüs, mit denen sich
bestimmte Funktionen individuell auf den
jeweiligen Benutzer anpassen lassen.
Es stehen sieben Sprachen zur Auswahl:
Italienisch, Englisch, Deutsch, Französisch,
Spanisch, Portugiesisch und Niederländisch.
Aus Sicherheitsgründen sind einige
Menüs nur bei ausgeschalteter Zündung
zugänglich. Anzeige 1 des Kombiinstruments
Wenn Ihr Fahrzeug damit ausgestattet ist,
haben Sie Zugriff auf die Menüs 1 (Speed),
4 (Hour), 8 (Unit), 10 (Buzz), 13 (Bag P)
und 14.
- bewegen Sie sich in einem Menü nach oben,
- erhöhen Sie einen Wert.
- bewegen Sie sich in einem Menü nach unten,
- verringern Sie einen Wert.
Anzeige 2 des Kombiinstruments
Wenn Ihr Fahrzeug damit ausgestattet ist,
haben Sie Zugriff auf alle Menüs.
Mit der Taste MODE:
- erhalten Sie Zugang zu den Menüs und Untermenüs,
- bestätigen Sie Ihre Wahl innerhalb eines Menüs,
- verlassen Sie die Menüs.
Durch langen Druck kehren Sie zum
Eingangsbildschirm zurück.

Mit dieser Taste:

Mit dieser Taste:

74

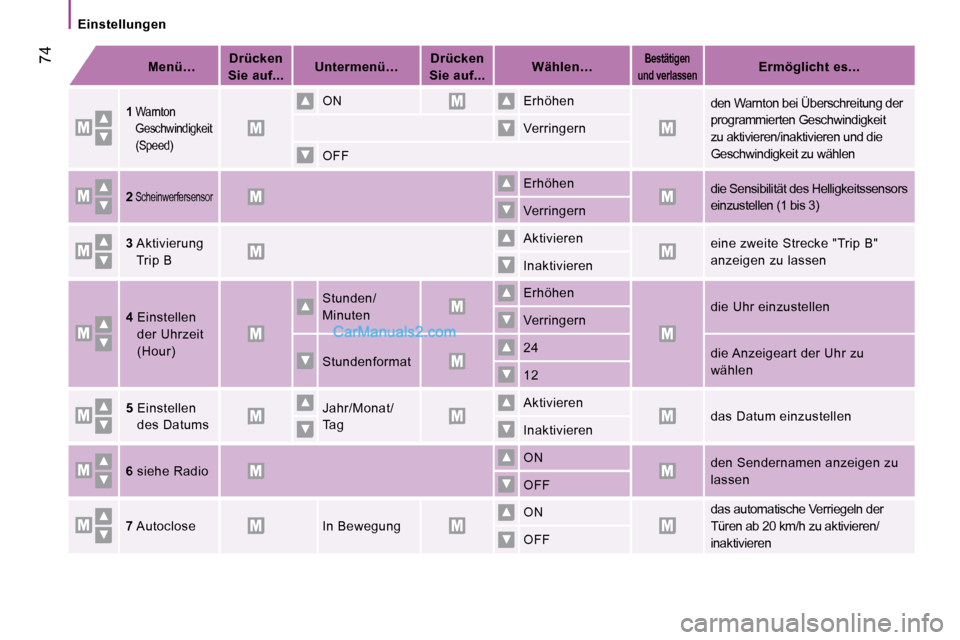

Einstellungen

Menü…
Drücken
Sie auf...
Untermenü…
Drücken
Sie auf...
Wählen…
Bestätigen
und verlassen
Ermöglicht es...

1 Warnton
Geschwindigkeit
(Speed)

ON

Erhöhen

den Warnton bei Überschreitung der
programmierten Geschwindigkeit
zu aktivieren/inaktivieren und die
Geschwindigkeit zu wählen
Verringern
OFF


2 Scheinwerfersensor Erhöhen die Sensibilität des Helligkeitssensors
einzustellen (1 bis 3)
Verringern

3 Aktivierung
Trip B
Aktivieren eine zweite Strecke "Trip B"
anzeigen zu lassen
Inaktivieren

4 Einstellen
der Uhrzeit
(Hour)
Stunden/
Minuten Erhöhen die Uhr einzustellen
Verringern
Stundenformat 24 die Anzeigeart der Uhr zu
wählen
12

5 Einstellen
des Datums
Jahr/Monat/
Tag Aktivieren das Datum einzustellen
Inaktivieren

6 siehe Radio
ON den Sendernamen anzeigen zu
lassen
OFF

7 Autoclose
In Bewegung ON
das automatische Verriegeln der
Türen ab 20 km/h zu aktivieren/
inaktivieren
OFF
