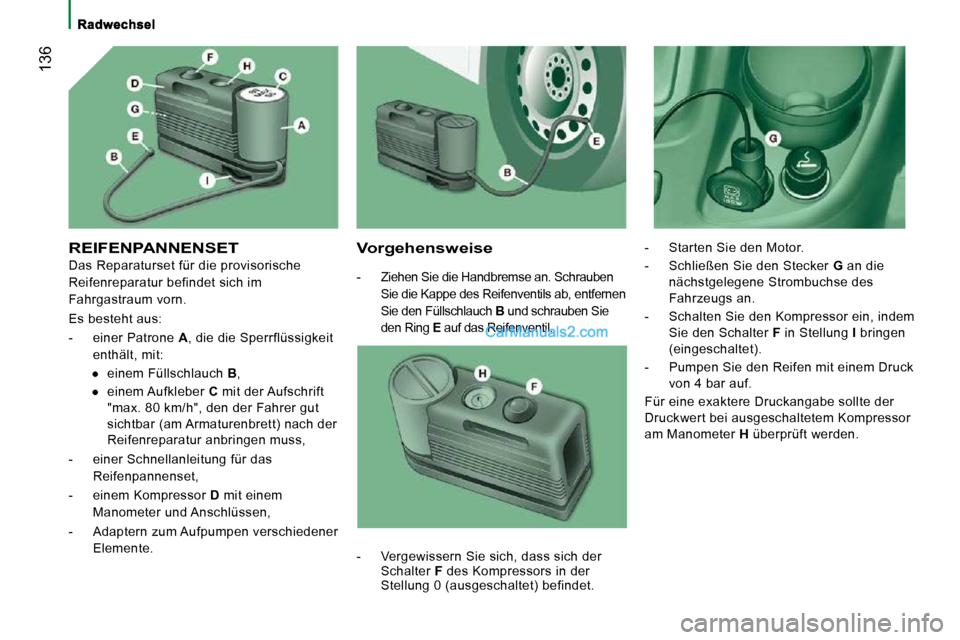

REIFENPANNENSET
Das Reparaturset für die provisorische
Reifenreparatur befindet sich im
Fahrgastraum vorn.
Es besteht aus:
- einer Patrone A , die die Sperrflüssigkeit
enthält, mit:

Radwechsel
137
PANNENHILFE
8

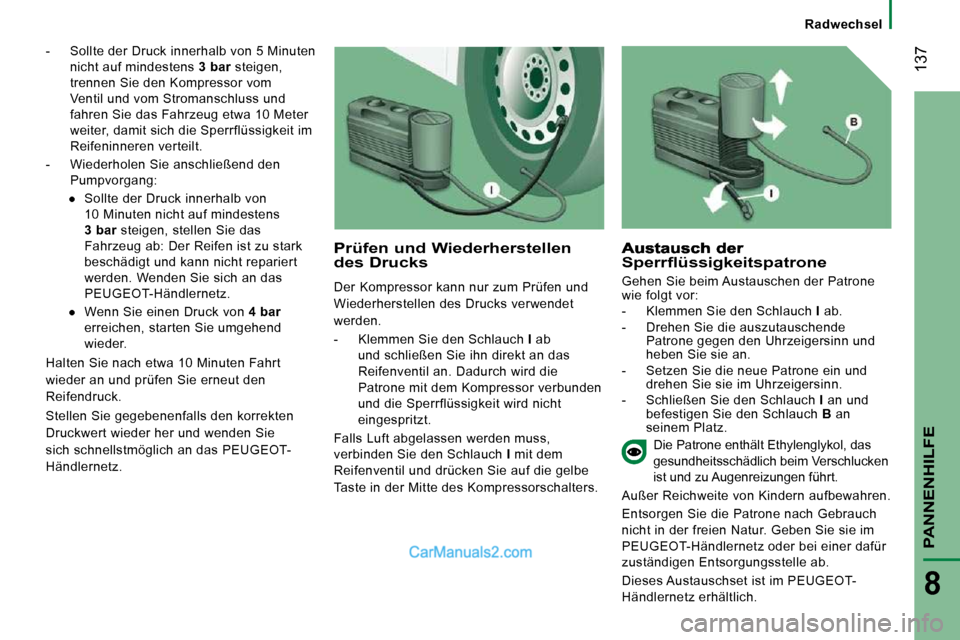

- Sollte der Druck innerhalb von 5 Minuten nicht auf mindestens 3 bar steigen,
trennen Sie den Kompressor vom
Ventil und vom Stromanschluss und
fahren Sie das Fahrzeug etwa 10 Meter
weiter, damit sich die Sperrflüssigkeit im
Reifeninneren verteilt.
- Wiederholen Sie anschließend den Pumpvorgang:

Austausch der Glühlampen
138 GLÜHLAMPEN-ODER LAMPENTYPEN
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
AUSTAUSCH DER GLÜHLAMPEN

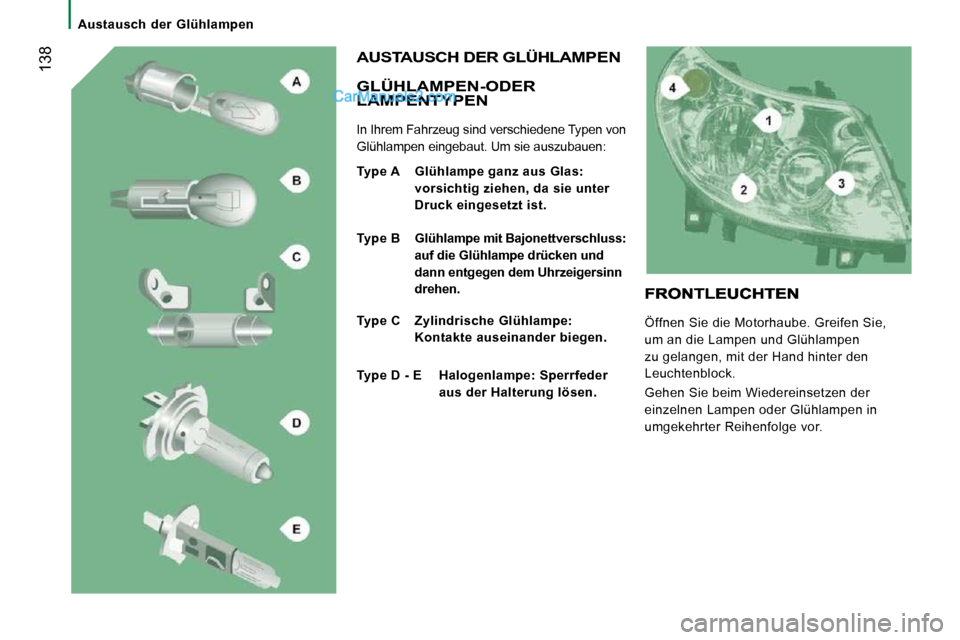

Type A Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.

Type B Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.

Type C Zylindrische Glühlampe:
Kontakte auseinander biegen.

Type D - E Halogenlampe: Sperrfeder
aus der Halterung lösen.
Öffnen Sie die Motorhaube. Greifen Sie,
um an die Lampen und Glühlampen
zu gelangen, mit der Hand hinter den
Leuchtenblock.
Gehen Sie beim Wiedereinsetzen der
einzelnen Lampen oder Glühlampen in
umgekehrter Reihenfolge vor.

Austausch der Glühlampen
139
PANNENHILFE
8

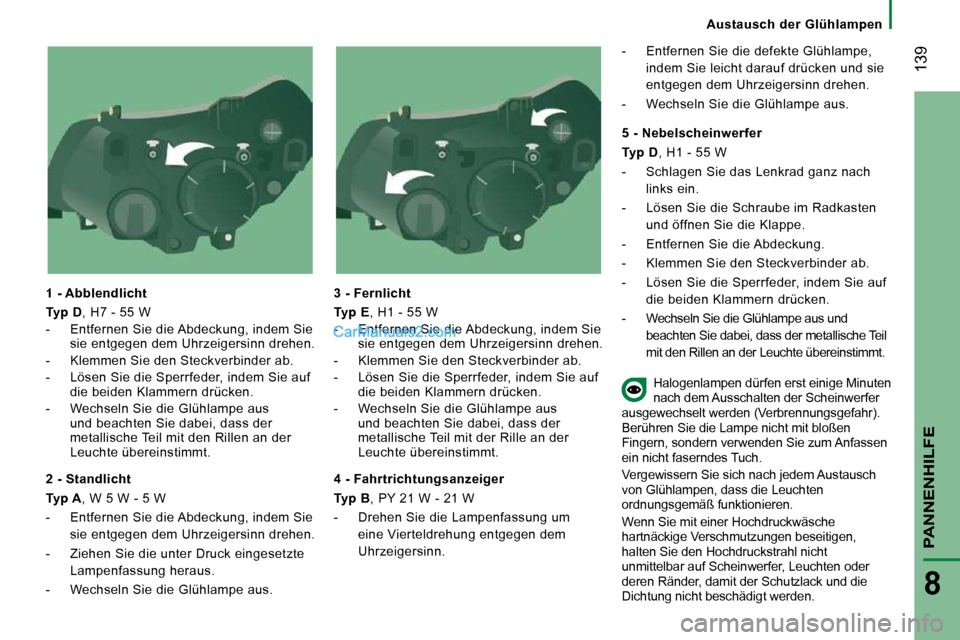

1 - Abblendlicht

Typ D , H7 - 55 W
- Entfernen Sie die Abdeckung, indem Sie sie entgegen dem Uhrzeigersinn drehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt. 3 - Fernlicht

Typ E , H1 - 55 W
- Entfernen Sie die Abdeckung, indem Sie sie entgegen dem Uhrzeigersinn drehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit der Rille an der
Leuchte übereinstimmt.
2 - Standlicht

Typ A , W 5 W - 5 W
- Entfernen Sie die Abdeckung, indem Sie sie entgegen dem Uhrzeigersinn drehen.
- Ziehen Sie die unter Druck eingesetzte Lampenfassung heraus.
- Wechseln Sie die Glühlampe aus. 4 - Fahrtrichtungsanzeiger

Typ B , PY 21 W - 21 W
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem
Uhrzeigersinn. - Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
5 - Nebelscheinwerfer

Typ D , H1 - 55 W
- Schlagen Sie das Lenkrad ganz nach links ein.
- Lösen Sie die Schraube im Radkasten und öffnen Sie die Klappe.
- Entfernen Sie die Abdeckung.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.
Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht mit bloßen
Fingern, sondern verwenden Sie zum Anfassen
ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch
von Glühlampen, dass die Leuchten
ordnungsgemäß funktionieren.
Wenn Sie mit einer Hochdruckwäsche
hartnäckige Verschmutzungen beseitigen,
halten Sie den Hochdruckstrahl nicht
unmittelbar auf Scheinwerfer, Leuchten oder
deren Ränder, damit der Schutzlack und die
Dichtung nicht beschädigt werden.

Austausch der Glühlampen
140

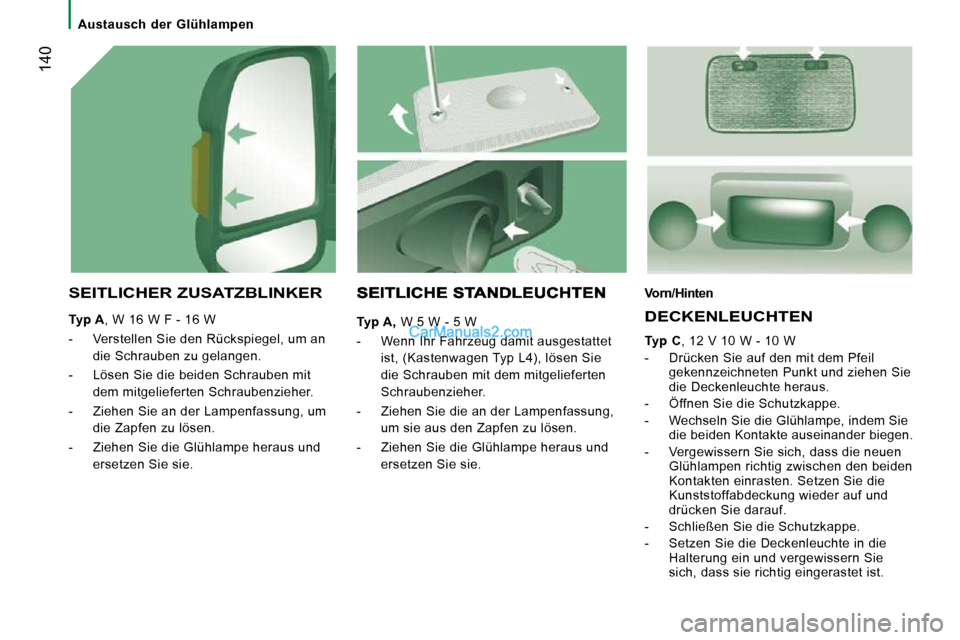

SEITLICHER ZUSATZBLINKER

Typ A , W 16 W F - 16 W
- Verstellen Sie den Rückspiegel, um an die Schrauben zu gelangen.
- Lösen Sie die beiden Schrauben mit dem mitgelieferten Schraubenzieher.
- Ziehen Sie an der Lampenfassung, um die Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.
Vorn/Hinten DECKENLEUCHTEN

Typ C , 12 V 10 W - 10 W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und ziehen Sie
die Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen Glühlampen richtig zwischen den beiden
Kontakten einrasten. Setzen Sie die
Kunststoffabdeckung wieder auf und
drücken Sie darauf.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung ein und vergewissern Sie
sich, dass sie richtig eingerastet ist.

Typ A, W 5 W - 5 W
- Wenn Ihr Fahrzeug damit ausgestattet ist, (Kastenwagen Typ L4), lösen Sie
die Schrauben mit dem mitgelieferten
Schraubenzieher.
- Ziehen Sie die an der Lampenfassung, um sie aus den Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.

Austausch der Glühlampen
PANNENHILFE
8
HECKLEUCHTEN
Mehr Informationen zu den Glühlampen
finden Sie in der Tabelle "Glühlampen- oder
Lampentypen".
-Entfernen Sie die beiden Befestigungsmuttern.
- Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Lösen Sie die drei Schrauben mit dem mitgelieferten Schraubenzieher (unter dem Beifahrersitz) und ziehen Sie die Lampenfassung heraus.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
1. Brems-/Standleuchten
Typ B, P21/5 W - 5 W DRITTE BREMSLEUCHTE

Typ B, P 21 W - 21 W
- Lösen Sie die beiden Schrauben.
- Ziehen Sie die Leuchte heraus.
- Ziehen Sie die Lampenfassung heraus, indem Sie die beiden Federn spreizen.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus. 2. Fahrtrichtungsanzeiger
Typ B, PY 21 W - 21 W
3. Rückfahrscheinwerfer rferfer
Typ B, P21 W - 21 W
4. Nebelleuchten
Typ B, P21 W - 21 W
- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren.
- Klemmen Sie den Steckverbinder ab.
KENNZEICHENBELEUCHTUNG
Typ A, C 5 W - 5 W
-Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und entfernen Sie die durchsichtige Kunststoffabdeckung.
-Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf.

Austausch der Sicherungen
142
Die drei Sicherungskästen befi nden sich
am Armaturenbrett auf der Fahrerseite, im
Türholmen auf der Beifahrerseite und im
Motorraum.
Die Spezialzange ist am Sicherungskasten
auf der Fahrerseite angebracht.

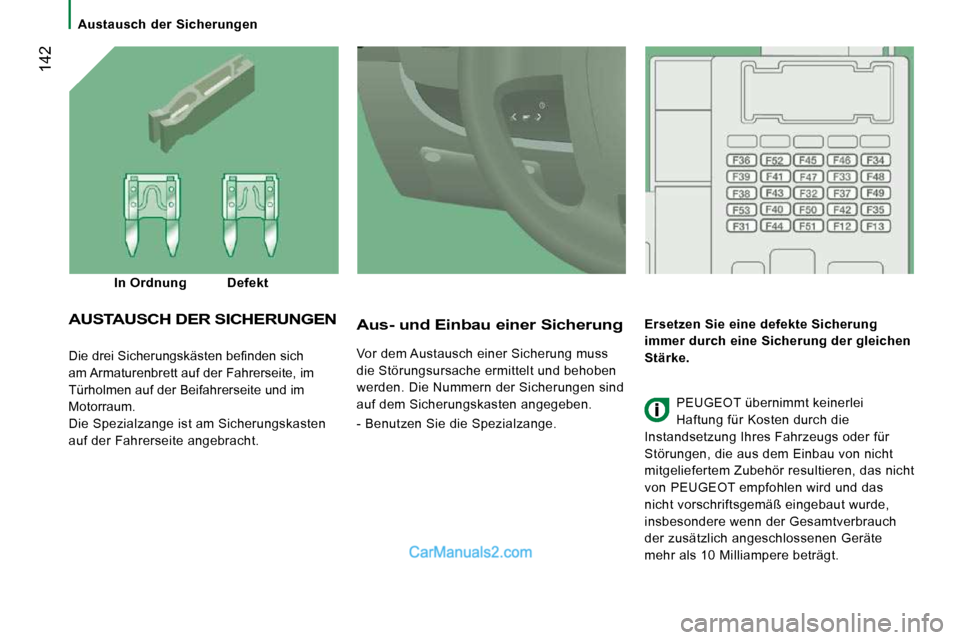

Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden. Die Nummern der Sicherungen sind
auf dem Sicherungskasten angegeben.
- Benutzen Sie die Spezialzange.
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
AUSTAUSCH DER SICHERUNGEN
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs oder für
Störungen, die aus dem Einbau von nicht
mitgeliefertem Zubehör resultieren, das nicht
von PEUGEOT empfohlen wird und das
nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte
mehr als 10 Milliampere beträgt.

In Ordnung Defekt

Austausch der Sicherungen
143
PANNENHILFE
8
SICHERUNGEN AM ARMATURENBRETT AUF DER FAHRERSEITE
- Entfernen Sie die Schrauben und kippen Sie den Sicherungskasten, um an die Sicherungen zu gelangen.

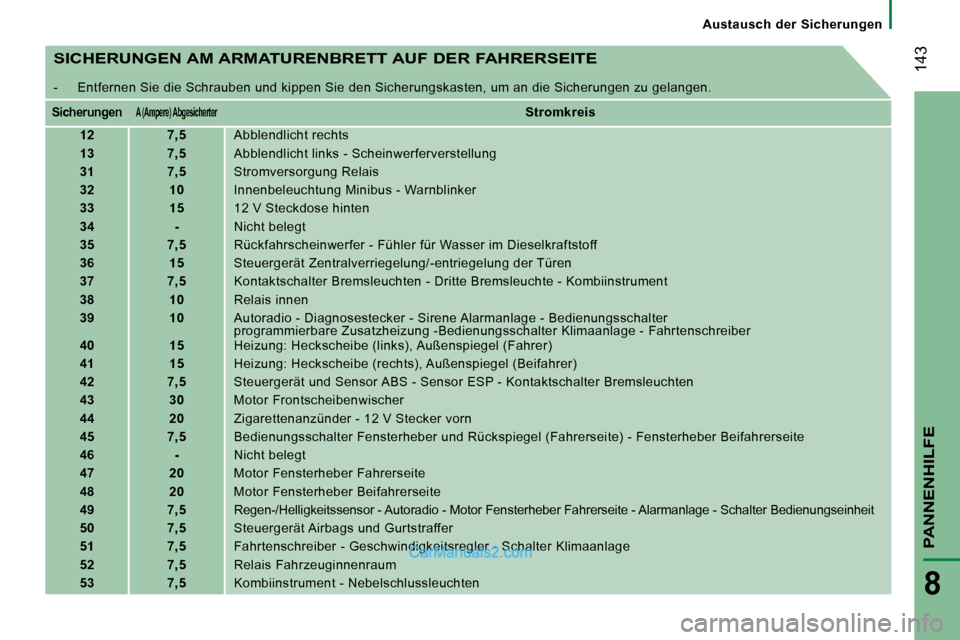

Sicherungen A (Ampere) Abgesicherter
Stromkreis

12 7,5 Abblendlicht rechts

13 7,5 Abblendlicht links - Scheinwerferverstellung

31 7,5 Stromversorgung Relais

32 10 Innenbeleuchtung Minibus - Warnblinker

33 15 12 V Steckdose hinten

34 - Nicht belegt

35 7,5 Rückfahrscheinwerfer - Fühler für Wasser im Die selkraftstoff

36 15 Steuergerät Zentralverriegelung/-entriegelung d er Türen

37 7,5 Kontaktschalter Bremsleuchten - Dritte Bremsleu chte - Kombiinstrument

38 10 Relais innen

39 10 Autoradio - Diagnosestecker - Sirene Alarmanlag e - Bedienungsschalter
programmierbare Zusatzheizung -Bedienungsschalter K limaanlage - Fahrtenschreiber

40 15 Heizung: Heckscheibe (links), Außenspiegel (Fah rer)

41 15 Heizung: Heckscheibe (rechts), Außenspiegel (Be ifahrer)

42 7,5 Steuergerät und Sensor ABS - Sensor ESP - Konta ktschalter Bremsleuchten

43 30 Motor Frontscheibenwischer

44 20 Zigarettenanzünder - 12 V Stecker vorn

45 7,5 Bedienungsschalter Fensterheber und Rückspiegel (Fahrerseite) - Fensterheber Beifahrerseite

46 - Nicht belegt

47 20 Motor Fensterheber Fahrerseite

48 20 Motor Fensterheber Beifahrerseite

49 7,5 Regen-/Helligkeitssensor - Autoradio - Motor Fe nsterheber Fahrerseite - Alarmanlage - Schalter Bedienungseinheit

50 7,5 Steuergerät Airbags und Gurtstraffer

51 7,5 Fahrtenschreiber - Geschwindigkeitsregler - Sch alter Klimaanlage

52 7,5 Relais Fahrzeuginnenraum

53 7,5 Kombiinstrument - Nebelschlussleuchten
