2010 Peugeot Boxer Betriebsanleitung (in German)

4
3
4
2
1
KURZBESCHREIBUNG
5
Kurzanleitung

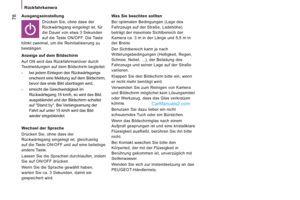

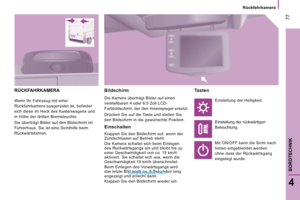

Rückfahrkamera
Bei diesem Ausstattungselement wird beim
Einlegen des Rückwärtsgangs automatisch ein
Bildschirm mit Sicht nach hinten aktiviert, der
sich an der Stelle des Innenspiegels befi ndet.
77

76

41

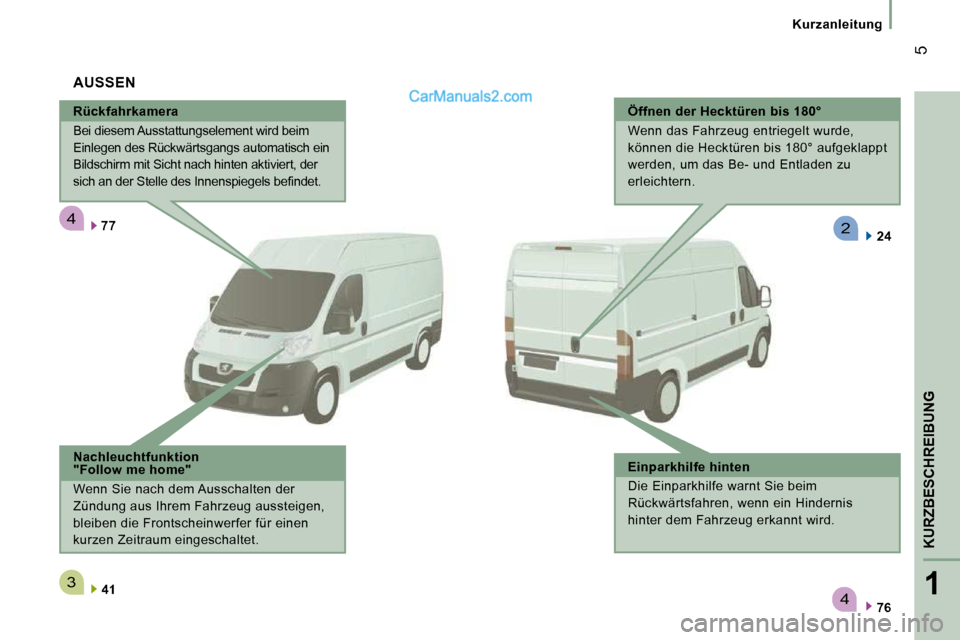

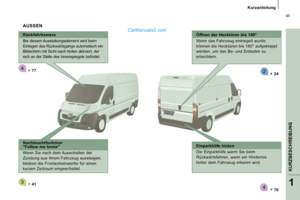

AUSSEN
Nachleuchtfunktion
"Follow me home"
Wenn Sie nach dem Ausschalten der
Zündung aus Ihrem Fahrzeug aussteigen,
bleiben die Frontscheinwerfer für einen
kurzen Zeitraum eingeschaltet. Öffnen der Hecktüren bis 180°
Wenn das Fahrzeug entriegelt wurde,
können die Hecktüren bis 180° aufgeklappt
werden, um das Be- und Entladen zu
erleichtern.
Einparkhilfe hinten
Die Einparkhilfe warnt Sie beim
Rückwärtsfahren, wenn ein Hindernis
hinter dem Fahrzeug erkannt wird.

24

222
6

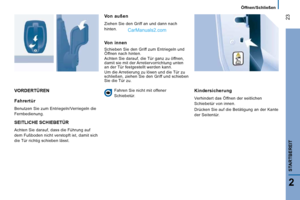

Kurzanleitung Seitliche Schiebetür

Öffnen
Ziehen Sie den Griff zu sich heran und
anschließend nach hinten.
Achten Sie darauf, dass nichts auf der
Führung am Boden liegt, damit die Tür
problemlos geöffnet werden kann.
Achten Sie darauf, dass die Tür vollständig
geöffnet wird, damit die Blockiervorrichtung
am Türsockel greift.
Nicht mit geöffneter seitlicher Schiebetür
fahren.

23

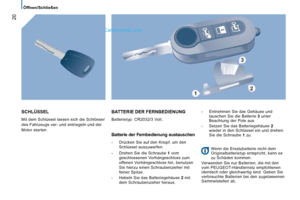

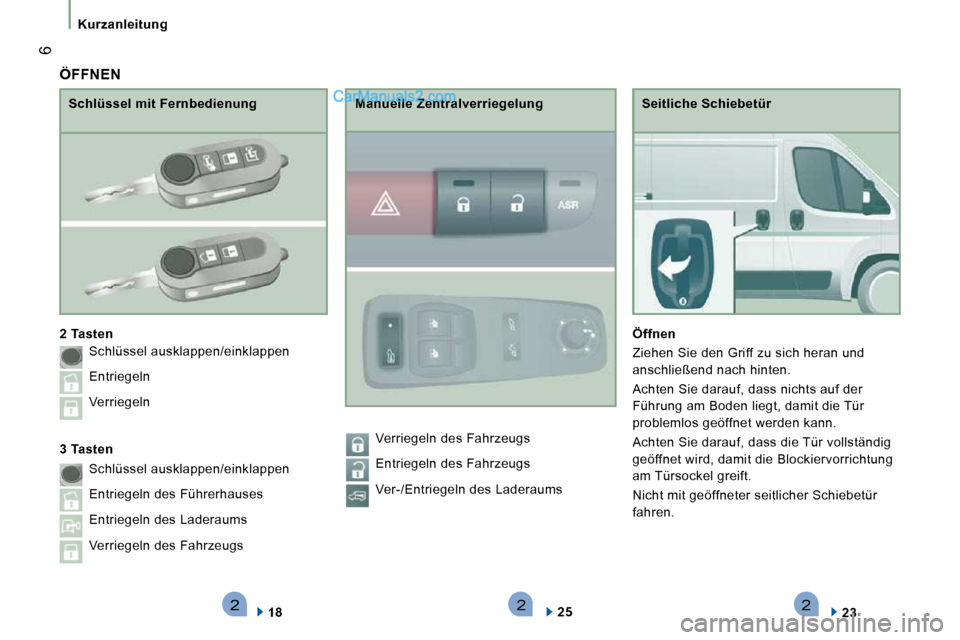

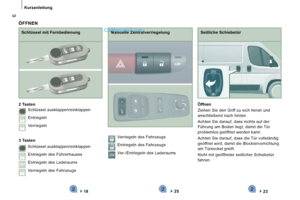

Schlüssel mit Fernbedienung

2 Tasten

18 Manuelle Zentralverriegelung

25
ÖFFNEN

3 Tasten
Schlüssel ausklappen/einklappen
Entriegeln
Verriegeln
Schlüssel ausklappen/einklappen
Entriegeln des Führerhauses
Entriegeln des Laderaums
Verriegeln des Fahrzeugs Verriegeln des Fahrzeugs
Entriegeln des Fahrzeugs
Ver-/Entriegeln des Laderaums

2271
KURZBESCHREIBUNG
7
Kurzanleitung

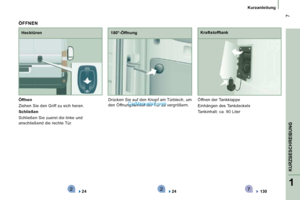

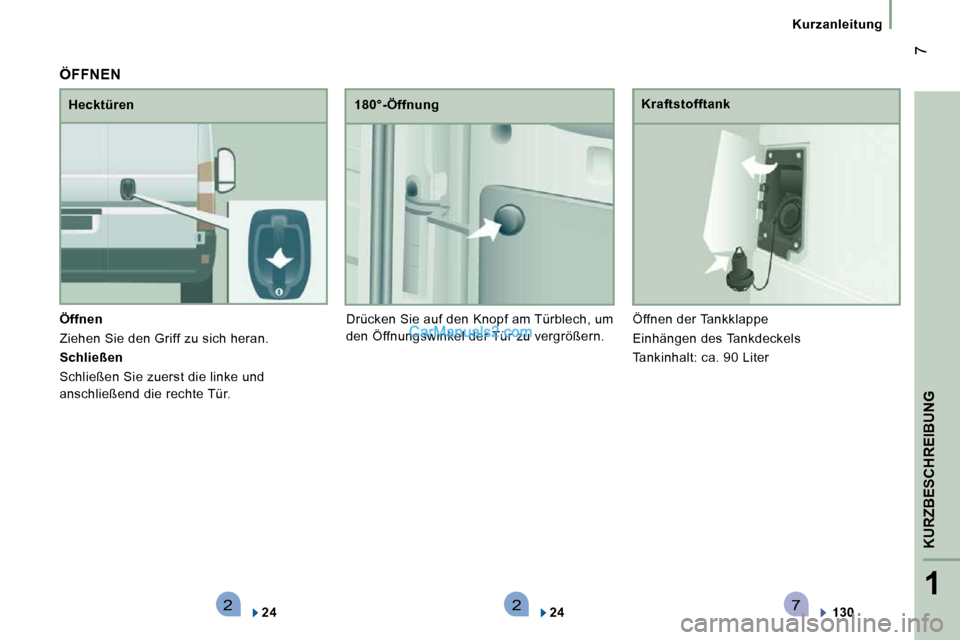

Öffnen
Ziehen Sie den Griff zu sich heran.

Schließen
Schließen Sie zuerst die linke und

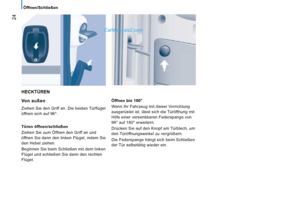

anschließend die rechte Tür. Hecktüren
180°-Öffnung
Drücken Sie auf den Knopf am Türblech, um
den Öffnungswinkel der Tür zu vergrößern. Kraftstofftank
Öffnen der Tankklappe
Einhängen des Tankdeckels
Tankinhalt: ca. 90 Liter

24
ÖFFNEN

24
130

8
Kurzanleitung

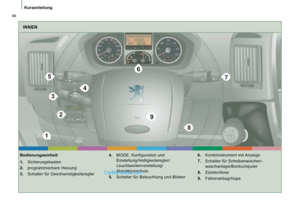

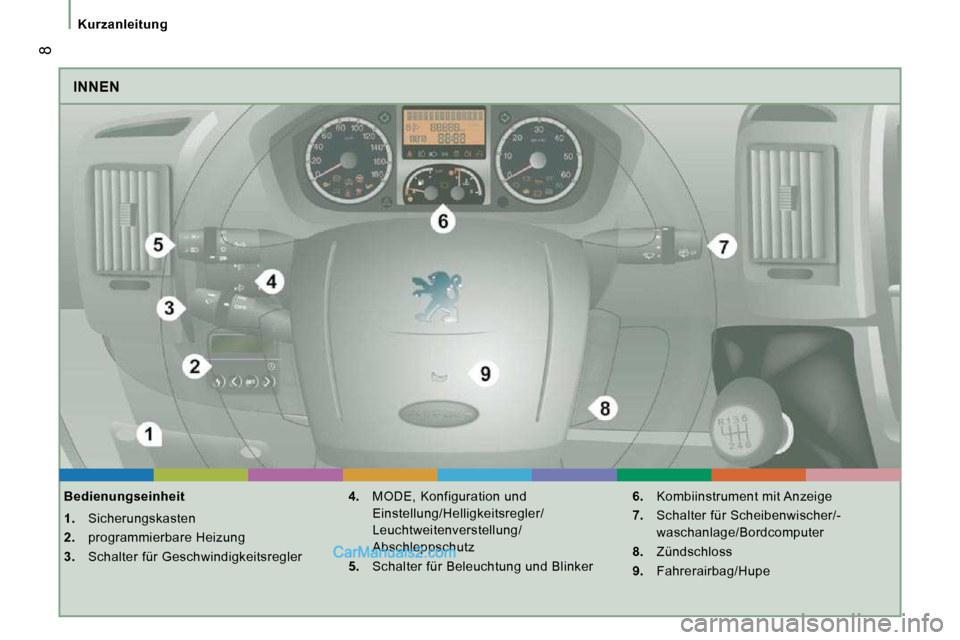

INNEN
Bedienungseinheit

1. Sicherungskasten

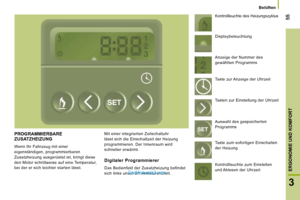

2. programmierbare Heizung

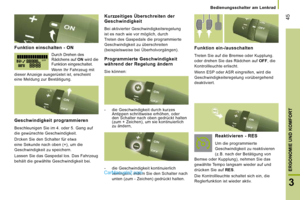

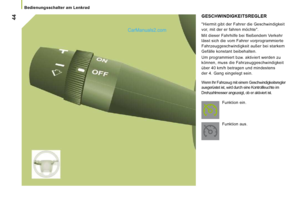

3. Schalter für Geschwindigkeitsregler
4. MODE, Konfiguration und
Einstellung/Helligkeitsregler/
Leuchtweitenverstellung/
Abschleppschutz

5. Schalter für Beleuchtung und Blinker

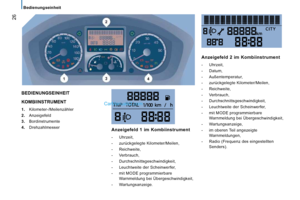

6. Kombiinstrument mit Anzeige

7. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

8. Zündschloss

9. Fahrerairbag/Hupe

1
KURZBESCHREIBUNG
9
Kurzanleitung

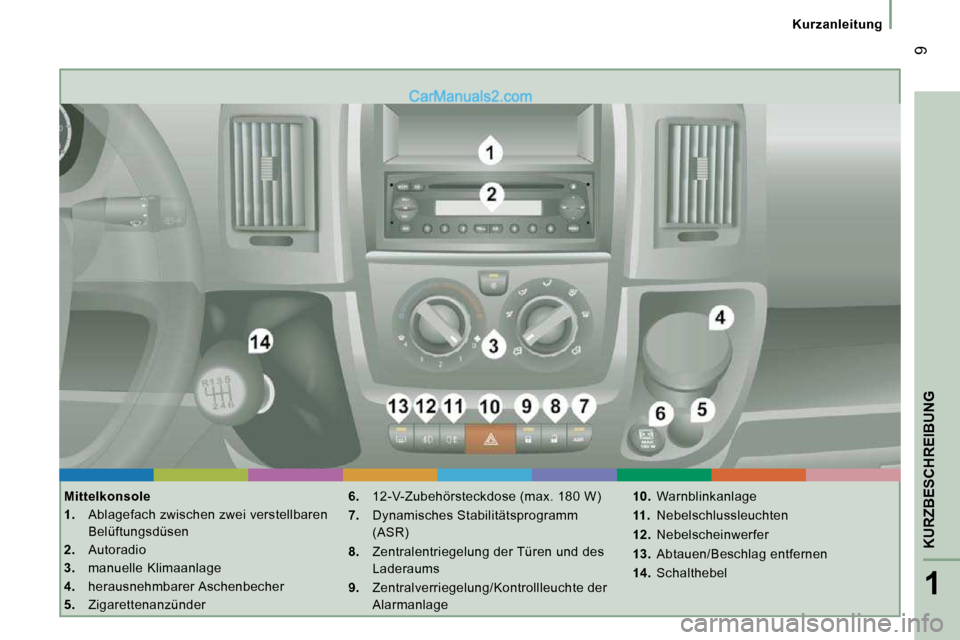

Mittelkonsole

1. Ablagefach zwischen zwei verstellbaren
Belüftungsdüsen

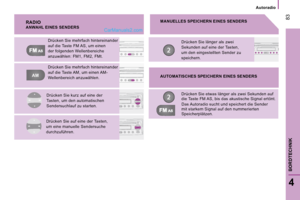

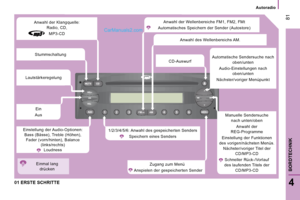

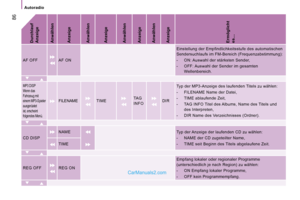

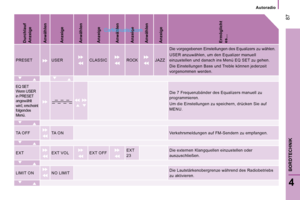

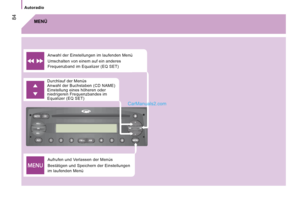

2. Autoradio

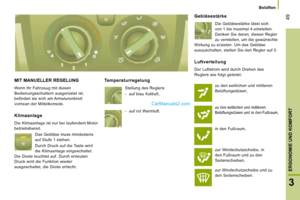

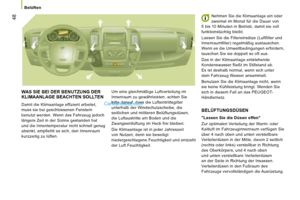

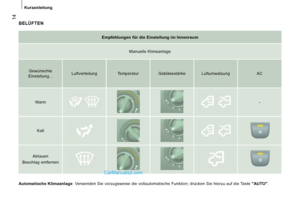

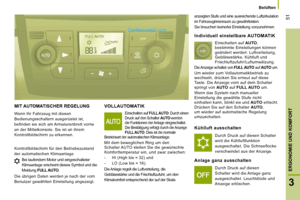

3. manuelle Klimaanlage

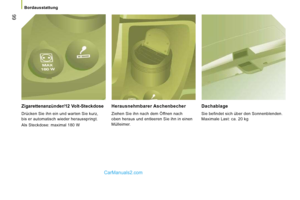

4. herausnehmbarer Aschenbecher

5. Zigarettenanzünder
6. 12-V-Zubehörsteckdose (max. 180 W)

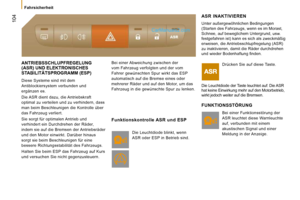

7. Dynamisches Stabilitätsprogramm
(ASR)

8. Zentralentriegelung der Türen und des
Laderaums

9. Zentralverriegelung/Kontrollleuchte der
Alarmanlage
10. Warnblinkanlage

11. Nebelschlussleuchten

12. Nebelscheinwerfer

13. Abtauen/Beschlag entfernen

14. Schalthebel

2
10
Kurzanleitung

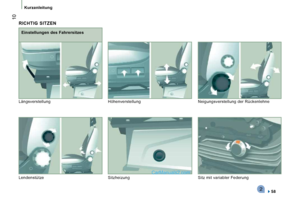

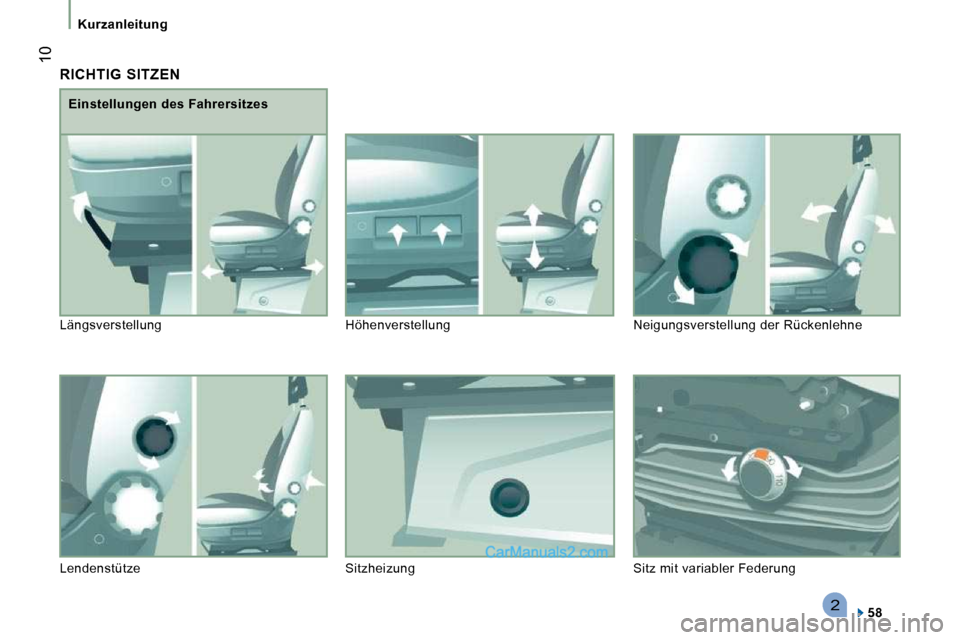

RICHTIG SITZEN

58

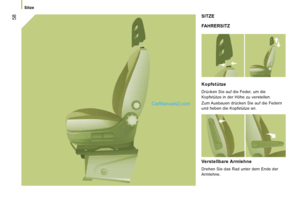

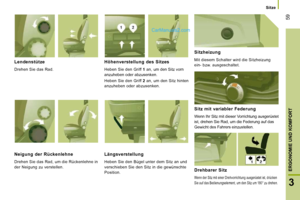

Einstellungen des Fahrersitzes
Längsverstellung Höhenverstellung Neigungsverste llung der Rückenlehne
Lendenstütze Sitzheizung Sitz mit variabler Federung

523
5
1
KURZBESCHREIBUNG
11
Kurzanleitung

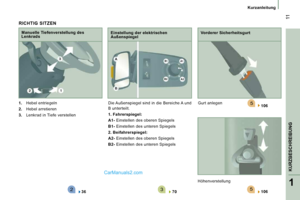

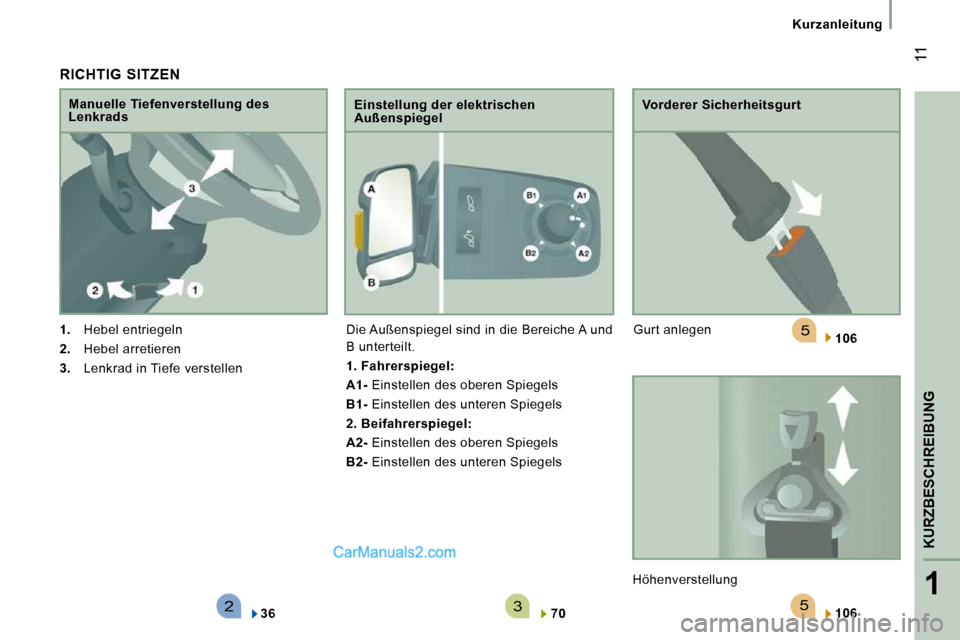

RICHTIG SITZEN

1. Hebel entriegeln

2. Hebel arretieren

3. Lenkrad in Tiefe verstellen
Manuelle Tiefenverstellung des
Lenkrads
Einstellung der elektrischen
Außenspiegel
Die Außenspiegel sind in die Bereiche A und
B unterteilt.

1. Fahrerspiegel:

A1- Einstellen des oberen Spiegels

B1- Einstellen des unteren Spiegels

2. Beifahrerspiegel:

A2- Einstellen des oberen Spiegels

B2- Einstellen des unteren Spiegels

36
70 Vorderer Sicherheitsgurt
Gurt anlegen
Höhenverstellung
106

106

233

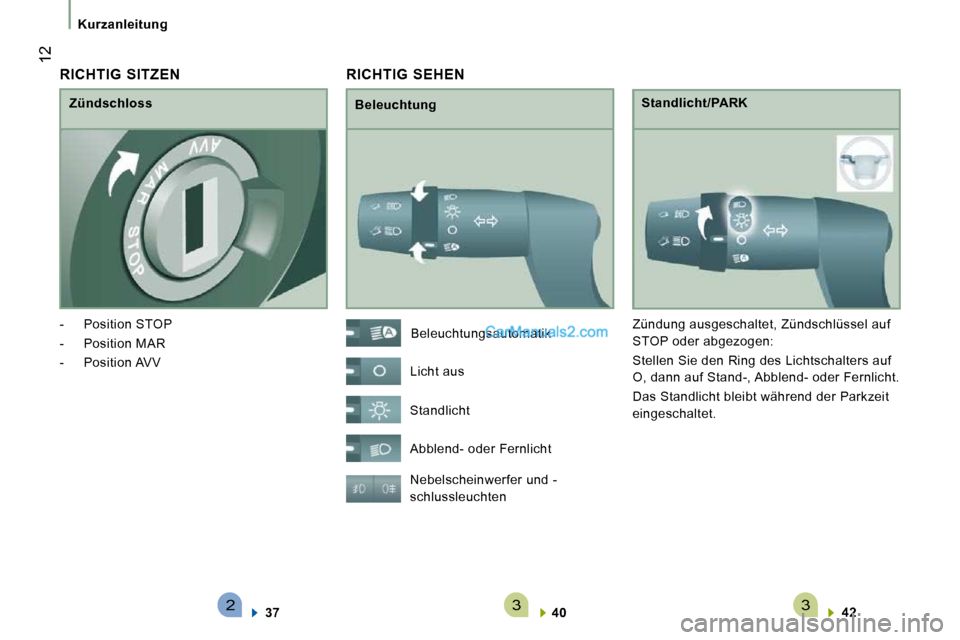

12
Kurzanleitung
RICHTIG SEHEN
Beleuchtung Standlicht/PARK
Nebelscheinwerfer und -
schlussleuchten
40
42
Beleuchtungsautomatik
Licht aus
Standlicht
Abblend- oder Fernlicht Zündung ausgeschaltet, Zündschlüssel auf
STOP oder abgezogen:
Stellen Sie den Ring des Lichtschalters auf
O, dann auf Stand-, Abblend- oder Fernlicht.
Das Standlicht bleibt während der Parkzeit
eingeschaltet.
RICHTIG SITZEN

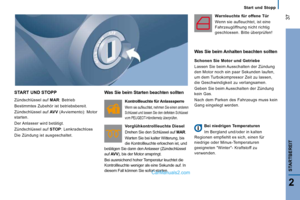

Zündschloss
- Position STOP
- Position MAR
- Position AVV

37
