2010 Peugeot Boxer Betriebsanleitung (in German)

20
Öffnen/Schließen

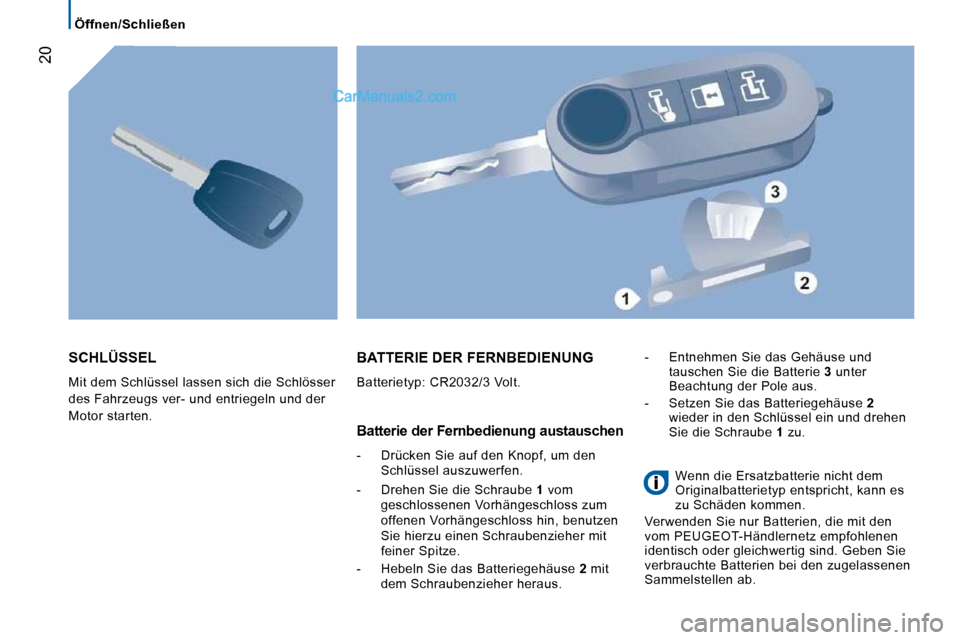

SCHLÜSSEL
Mit dem Schlüssel lassen sich die Schlösser
des Fahrzeugs ver- und entriegeln und der
Motor starten.
BATTERIE DER FERNBEDIENUNG
Batterietyp: CR2032/3 Volt.
Batterie der Fernbedienung austauschen
- Drücken Sie auf den Knopf , um den Schlüssel auszuwerfen.
- Drehen Sie die Schraube 1 vom
geschlossenen Vorhängeschloss zum
offenen Vorhängeschloss hin, benutzen
Sie hierzu einen Schraubenzieher mit
feiner Spitze.

- Hebeln Sie das Batteriegehäuse 2 mit
dem Schraubenzieher heraus. - Entnehmen Sie das Gehäuse und
tauschen Sie die Batterie 3 unter
Beachtung der Pole aus.
- Setzen Sie das Batteriegehäuse 2
wieder in den Schlüssel ein und drehen
Sie die Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es
zu Schäden kommen.
Verwenden Sie nur Batterien, die mit den
vom PEUGEOT-Händlernetz empfohlenen
identisch oder gleichwertig sind. Geben Sie
verbrauchte Batterien bei den zugelassenen
Sammelstellen ab.

21
2
STARTBEREIT

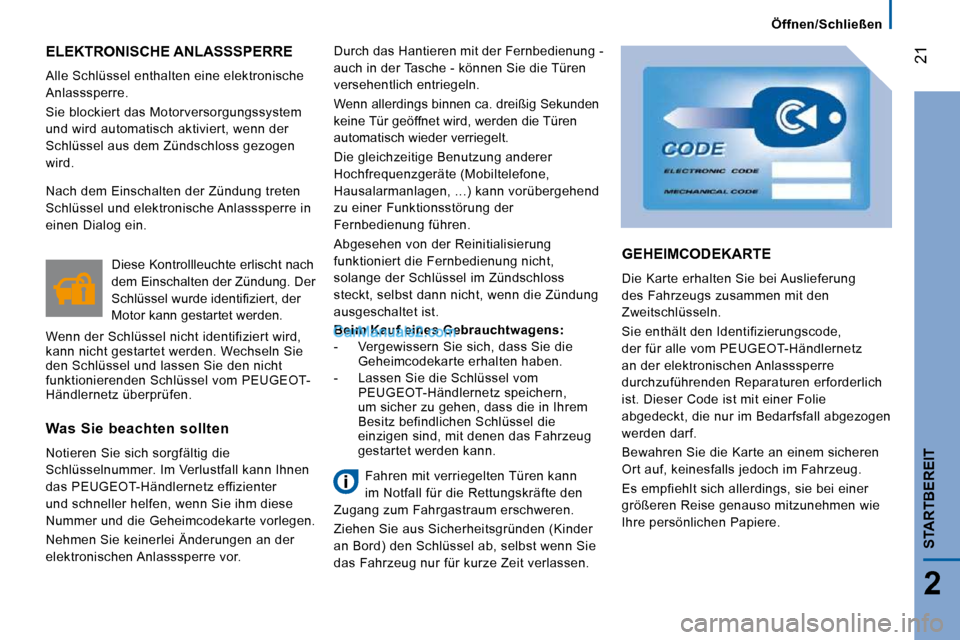

ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem
und wird automatisch aktiviert, wenn der
Schlüssel aus dem Zündschloss gezogen
wird. Durch das Hantieren mit der Fernbedienung -
auch in der Tasche - können Sie die Türen
versehentlich entriegeln.
Wenn allerdings binnen ca. dreißig Sekunden
keine Tür geöffnet wird, werden die Türen
automatisch wieder verriegelt.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend
zu einer Funktionsstörung der
Fernbedienung führen.
Abgesehen von der Reinitialisierung
funktioniert die Fernbedienung nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die Zündung
ausgeschaltet ist.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die
Schlüsselnummer. Im Verlustfall kann Ihnen
das PEUGEOT -Händlernetz effizienter
und schneller helfen, wenn Sie ihm diese
Nummer und die Geheimcodekarte vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor. Diese Kontrollleuchte erlischt nach
dem Einschalten der Zündung. Der
Schlüssel wurde identifi ziert, der
Motor kann gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel vom PEUGEOT -
Händlernetz überprüfen.
Fahren mit verriegelten Türen kann
im Notfall für die Rettungskräfte den
Zugang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder
an Bord) den Schlüssel ab, selbst wenn Sie
das Fahrzeug nur für kurze Zeit verlassen.
Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in
einen Dialog ein.

Beim Kauf eines Gebrauchtwagens:
- Vergewissern Sie sich, dass Sie die Geheimcodekarte erhalten haben.
- Lassen Sie die Schlüssel vom PEUGEOT -Händlernetz speichern,
um sicher zu gehen, dass die in Ihrem
Besitz befindlichen Schlüssel die
einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
GEHEIMCODEKARTE
Die Karte erhalten Sie bei Auslieferung
des Fahrzeugs zusammen mit den
Zweitschlüsseln.
Sie enthält den Identifizierungscode,
der für alle vom PEUGEOT-Händlernetz
an der elektronischen Anlasssperre
durchzuführenden Reparaturen erforderlich
ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren
Ort auf, keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer
größeren Reise genauso mitzunehmen wie
Ihre persönlichen Papiere.
Öffnen/Schließen

22
Öffnen/Schließen

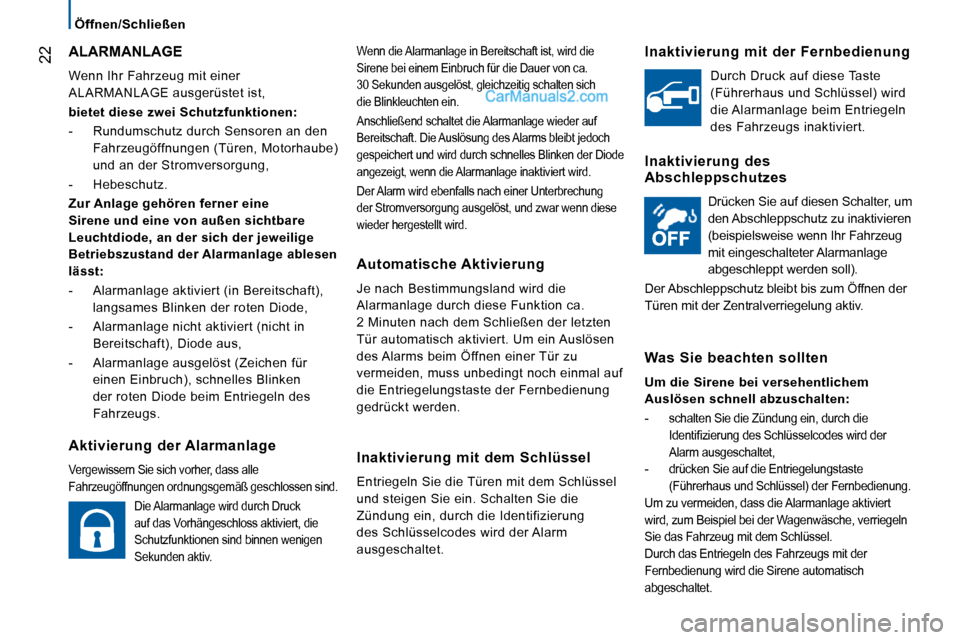

Wenn die Alarmanlage in Bereitschaft ist, wird die
Sirene bei einem Einbruch für die Dauer von ca.
30 Sekunden ausgelöst, gleichzeitig schalten sich
die Blinkleuchten ein.


Anschließend schaltet die Alarmanlage wieder auf
Bereitschaft. Die Auslösung des Alarms bleibt jedoc h
gespeichert und wird durch schnelles Blinken der Di ode
angezeigt, wenn die Alarmanlage inaktiviert wird.


Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und zwar wenn diese
wieder hergestellt wird.
Automatische Aktivierung
Je nach Bestimmungsland wird die
Alarmanlage durch diese Funktion ca.
2 Minuten nach dem Schließen der letzten
Tür automatisch aktiviert. Um ein Auslösen
des Alarms beim Öffnen einer Tür zu
vermeiden, muss unbedingt noch einmal auf
die Entriegelungstaste der Fernbedienung
gedrückt werden.
Inaktivierung mit dem Schlüssel
Entriegeln Sie die Türen mit dem Schlüssel
und steigen Sie ein. Schalten Sie die
Zündung ein, durch die Identifizierung
des Schlüsselcodes wird der Alarm
ausgeschaltet.
Inaktivierung mit der Fernbedienung
Durch Druck auf diese Taste
(Führerhaus und Schlüssel) wird
die Alarmanlage beim Entriegeln
des Fahrzeugs inaktiviert.
Inaktivierung des Abschleppschutzes
Drücken Sie auf diesen Schalter, um
den Abschleppschutz zu inaktivieren
(beispielsweise wenn Ihr Fahrzeug
mit eingeschalteter Alarmanlage
abgeschleppt werden soll).
Der Abschleppschutz bleibt bis zum Öffnen der
Türen mit der Zentralverriegelung aktiv.
Was Sie beachten sollten

Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:
-
schalten Sie die Zündung ein, durch die
Identifi zierung des Schlüsselcodes wird der
Alarm ausgeschaltet,

-
drücken Sie auf die Entriegelungstaste
(Führerhaus und Schlüssel) der Fernbedienung.


Um zu vermeiden, dass die Alarmanlage aktiviert
wird, zum Beispiel bei der Wagenwäsche, verriegeln
Sie das Fahrzeug mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.
ALARMANLAGE
Wenn Ihr Fahrzeug mit einer
ALARMANLAGE ausgerüstet ist,

bietet diese zwei Schutzfunktionen:
- Rundumschutz durch Sensoren an den Fahrzeugöffnungen (Türen, Motorhaube)
und an der Stromversorgung,
- Hebeschutz.

Zur Anlage gehören ferner eine
Sirene und eine von außen sichtbare
Leuchtdiode, an der sich der jeweilige
Betriebszustand der Alarmanlage ablesen
lässt:
- Alarmanlage aktiviert (in Bereitschaft), langsames Blinken der roten Diode,
- Alarmanlage nicht aktiviert (nicht in Bereitschaft), Diode aus,
- Alarmanlage ausgelöst (Zeichen für einen Einbruch), schnelles Blinken
der roten Diode beim Entriegeln des
Fahrzeugs.
Aktivierung der Alarmanlage
Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen ordnungsgemäß geschlossen sind.

Die Alarmanlage wird durch Druck
auf das Vorhängeschloss aktiviert, die
Schutzfunktionen sind binnen wenigen
Sekunden aktiv.

23
2
STARTBEREIT
VORDERTÜREN Kindersicherung
Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Drücken Sie auf die Betätigung an der Kante
der Seitentür. Fahrertür
Benutzen Sie zum Entriegeln/Verriegeln die
Fernbedienung.
SEITLICHE SCHIEBETÜR
Achten Sie darauf, dass die Führung auf
dem Fußboden nicht verstopft ist, damit sich
die Tür richtig schieben lässt.
Von außen
Ziehen Sie den Griff an und dann nach
hinten.
Von innen
Schieben Sie den Griff zum Entriegeln und
Öffnen nach hinten.
Achten Sie darauf, die Tür ganz zu öffnen,
damit sie mit der Arretiervorrichtung unten
an der Tür festgestellt werden kann.
Um die Arretierung zu lösen und die Tür zu
schließen, ziehen Sie den Griff und schieben
Sie die Tür zu. Fahren Sie nicht mit offener
Schiebetür.
Öffnen/Schließen

24
Öffnen/Schließen

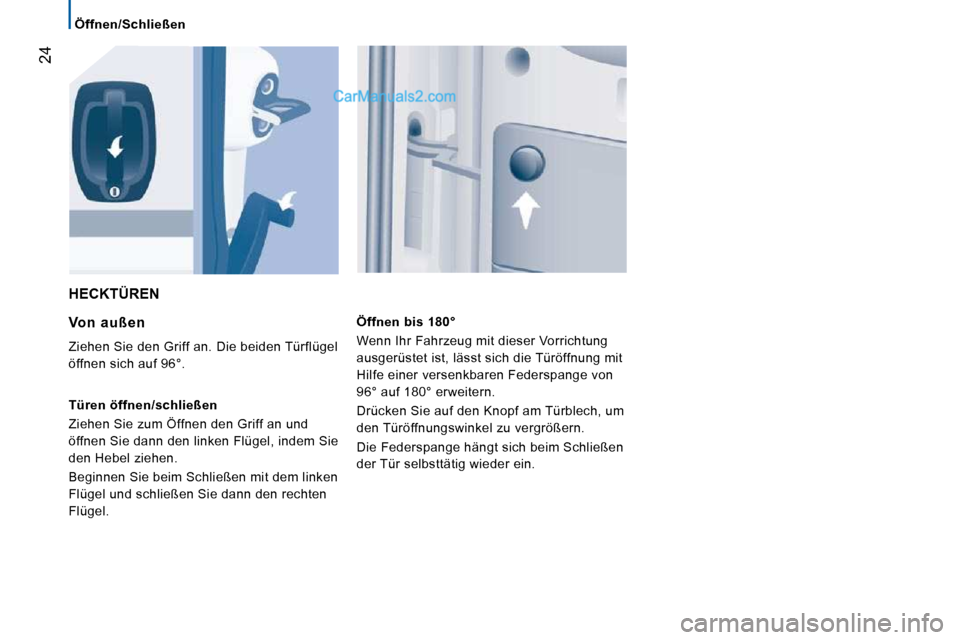

HECKTÜREN
Von außen
Ziehen Sie den Griff an. Die beiden Türflügel
öffnen sich auf 96°.
Türen öffnen/schließen
Ziehen Sie zum Öffnen den Griff an und
öffnen Sie dann den linken Flügel, indem Sie
den Hebel ziehen.
Beginnen Sie beim Schließen mit dem linken
Flügel und schließen Sie dann den rechten
Flügel. Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mit
Hilfe einer versenkbaren Federspange von
96° auf 180° erweitern.
Drücken Sie auf den Knopf am Türblech, um
den Türöffnungswinkel zu vergrößern.
Die Federspange hängt sich beim Schließen
der Tür selbsttätig wieder ein.

25
2
STARTBEREIT

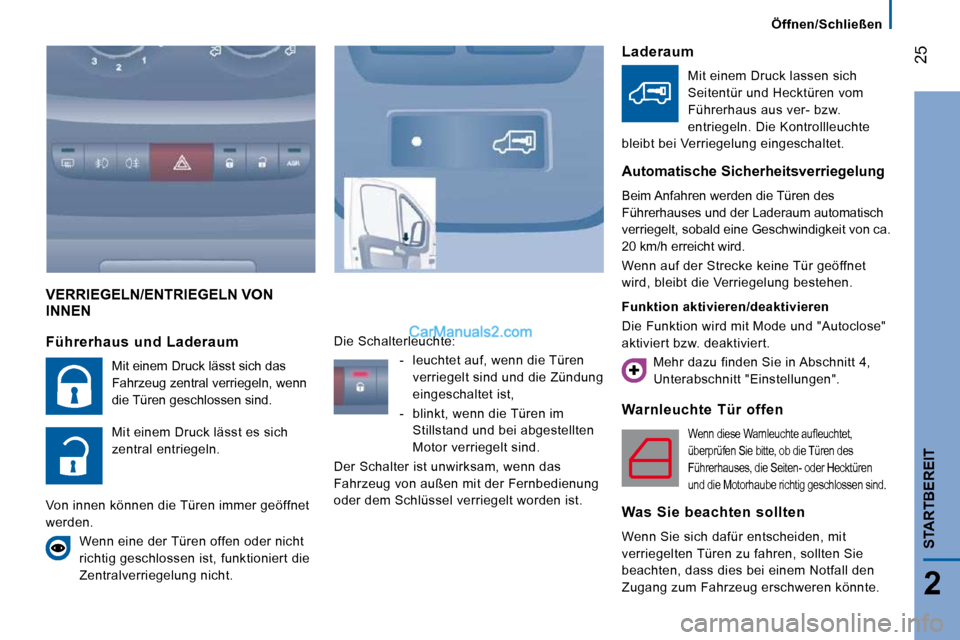

VERRIEGELN/ENTRIEGELN VON INNEN
Warnleuchte Tür offen
Wenn diese Warnleuchte aufl euchtet,
überprüfen Sie bitte, ob die Türen des
Führerhauses, die Seiten- oder Hecktüren
und die Motorhaube richtig geschlossen sind.
Was Sie beachten sollten
Wenn Sie sich dafür entscheiden, mit
verriegelten Türen zu fahren, sollten Sie
beachten, dass dies bei einem Notfall den
Zugang zum Fahrzeug erschweren könnte.
Führerhaus und Laderaum
Mit einem Druck lässt sich das
Fahrzeug zentral verriegeln, wenn
die Türen geschlossen sind.
Mit einem Druck lässt es sich
zentral entriegeln.
Von innen können die Türen immer geöffnet
werden. Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht. Die Schalterleuchte:
- leuchtet auf, wenn die Türen verriegelt sind und die Zündung
eingeschaltet ist,
- blinkt, wenn die Türen im Stillstand und bei abgestellten
Motor verriegelt sind.
Der Schalter ist unwirksam, wenn das
Fahrzeug von außen mit der Fernbedienung
oder dem Schlüssel verriegelt worden ist.
Laderaum
Mit einem Druck lassen sich
Seitentür und Hecktüren vom
Führerhaus aus ver- bzw.
entriegeln. Die Kontrollleuchte
bleibt bei Verriegelung eingeschaltet.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des
Führerhauses und der Laderaum automatisch
verriegelt, sobald eine Geschwindigkeit von ca.
20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet
wird, bleibt die Verriegelung bestehen.
Funktion aktivieren/deaktivieren
Die Funktion wird mit Mode und "Autoclose"
aktiviert bzw. deaktiviert.
Mehr dazu finden Sie in Abschnitt 4,
Unterabschnitt "Einstellungen".
Öffnen/Schließen

26
Bedienungseinheit

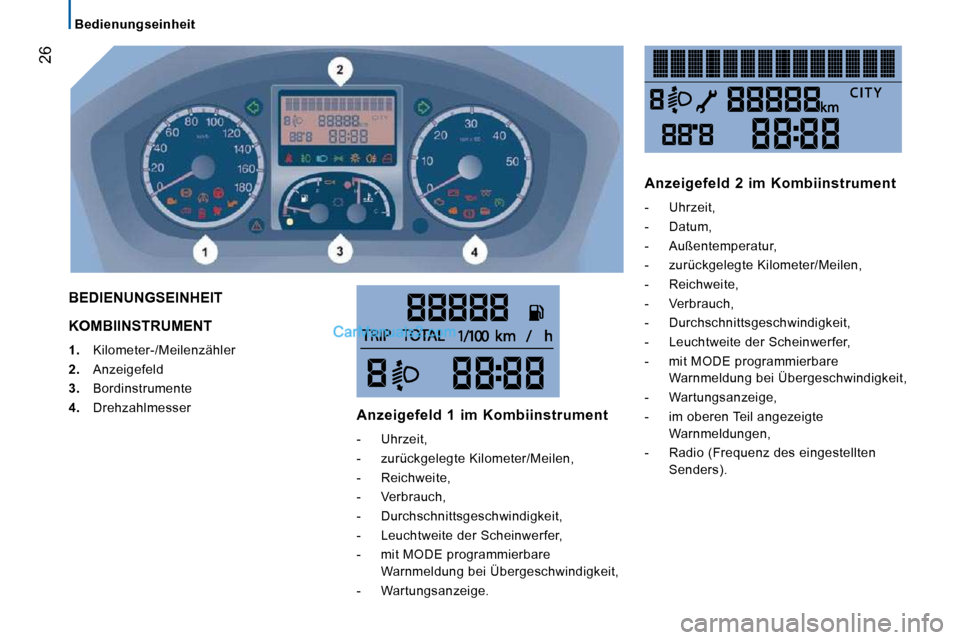

KOMBIINSTRUMENT

1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Bordinstrumente

4. Drehzahlmesser
BEDIENUNGSEINHEIT
Anzeigefeld 1 im Kombiinstrument
- Uhrzeit,
- zurückgelegte Kilometer/Meilen,
- Reichweite,
- Verbrauch,
- Durchschnittsgeschwindigkeit,
- Leuchtweite der Scheinwerfer,
- mit MODE programmierbare
Warnmeldung bei Übergeschwindigkeit,
- Wartungsanzeige.
Anzeigefeld 2 im Kombiinstrument
- Uhrzeit,
- Datum,
- Außentemperatur,
- zurückgelegte Kilometer/Meilen,
- Reichweite,
- Verbrauch,
- Durchschnittsgeschwindigkeit,
- Leuchtweite der Scheinwerfer,
- mit MODE programmierbare Warnmeldung bei Übergeschwindigkeit,
- Wartungsanzeige,
- im oberen Teil angezeigte Warnmeldungen,
- Radio (Frequenz des eingestellten Senders).

27
2
STARTBEREIT
Bedienungseinheit

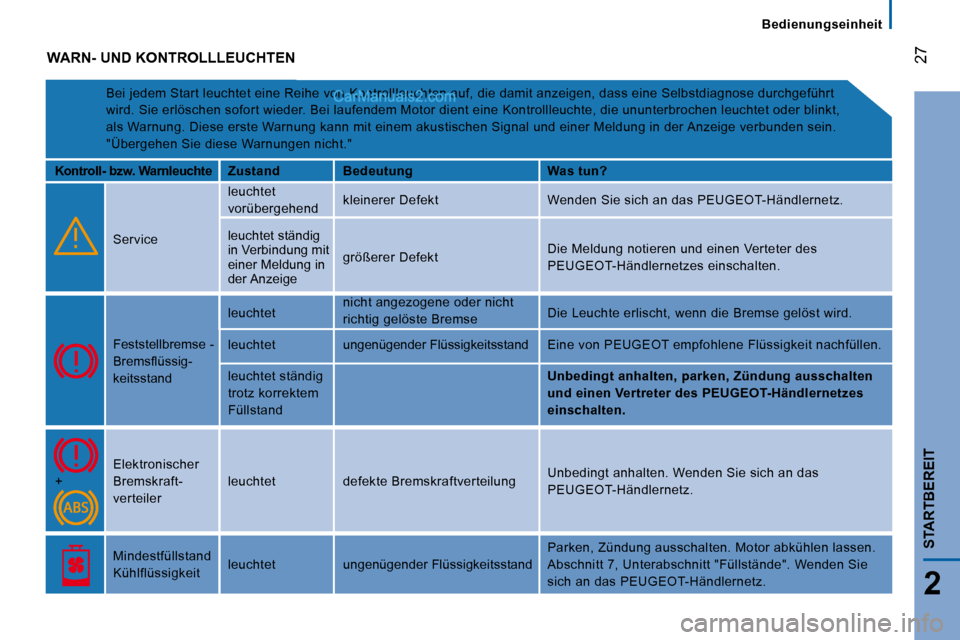

WARN- UND KONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdia gnose durchgeführt
wird. Sie erlöschen sofort wieder. Bei laufendem Mo tor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt,
als Warnung. Diese erste Warnung kann mit einem aku stischen Signal und einer Meldung in der Anzeige verbunden sein.
"Übergehen Sie diese Warnungen nicht."

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Service leuchtet
vorübergehend
kleinerer Defekt Wenden Sie sich an das PEUGEOT-H
ändlernetz.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größerer Defekt
Die Meldung notieren und einen Verteter des
PEUGEOT-Händlernetzes einschalten.

Feststellbremse -
Bremsfl üssig-
keitsstand leuchtet
nicht angezogene oder nicht
richtig gelöste Bremse
Die Leuchte erlischt, wenn die Bremse gelöst wird.

leuchtet ungenügender Flüssigkeitsstand Eine von PEUGE OT empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand


Unbedingt anhalten, parken, Zündung ausschalten
und einen Vertreter des PEUGEOT -Händlernetzes
einschalten.
+ Elektronischer
Bremskraft-
verteiler leuchtet defekte Bremskraftverteilung
Unbedingt anhalten. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Mindestfüllstand
Kühlflüssigkeit leuchtet ungenügender Flüssigkeitsstand Parken, Zündung ausschalten. Motor abkühlen lassen
.
Abschnitt 7, Unterabschnitt "Füllstände". Wenden Si e
sich an das PEUGEOT-Händlernetz.
