2010 PEUGEOT 3008 Manual de utilização (in Portuguese)

34

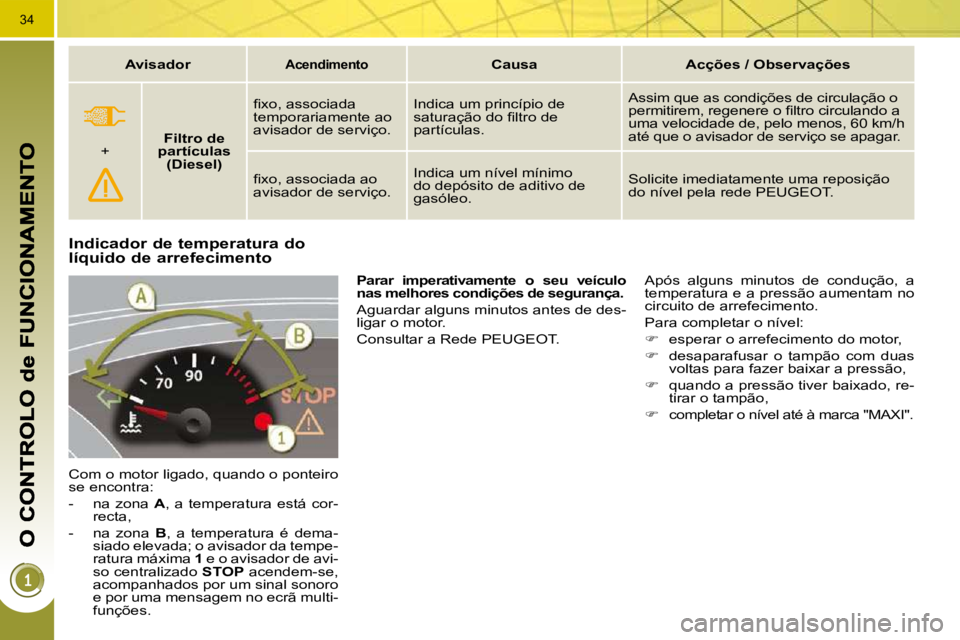

Indicador de temperatura do líquido de arrefecimento
Com o motor ligado, quando o ponteiro
se encontra:
- na zona A , a temperatura está cor-
recta,
- na zona B , a temperatura é dema-
siado elevada; o avisador da tempe-
ratura máxima 1 e o avisador de avi-
so centralizado STOP acendem-se,
acompanhados por um sinal sonoro
e por uma mensagem no ecrã multi-
funções. Após alguns minutos de condução, a
temperatura e a pressão aumentam no
circuito de arrefecimento.
Para completar o nível:

 esperar o arrefecimento do motor,

 desaparafusar o tampão com duas
voltas para fazer baixar a pressão,

 quando a pressão tiver baixado, re-
tirar o tampão,

 completar o nível até à marca "MAXI".

Parar imperativamente o seu veículo
nas melhores condições de segurança.
Aguardar alguns minutos antes de des-
ligar o motor.
Consultar a Rede PEUGEOT.

Avisador

Acendimento
Causa Acções / Observações
+
Filtro de
partículas (Diesel) fi xo, associada
temporariamente ao
avisador de serviço.
Indica um princípio de
saturação do fi ltro de
partículas. Assim que as condições de circulação o
permitirem, regenere o fi ltro circulando a
uma velocidade de, pelo menos, 60 km/h
até que o avisador de serviço se apagar.
fi xo, associada ao
avisador de serviço. Indica um nível mínimo
do depósito de aditivo de
gasóleo. Solicite imediatamente uma reposição
do nível pela rede PEUGEOT.

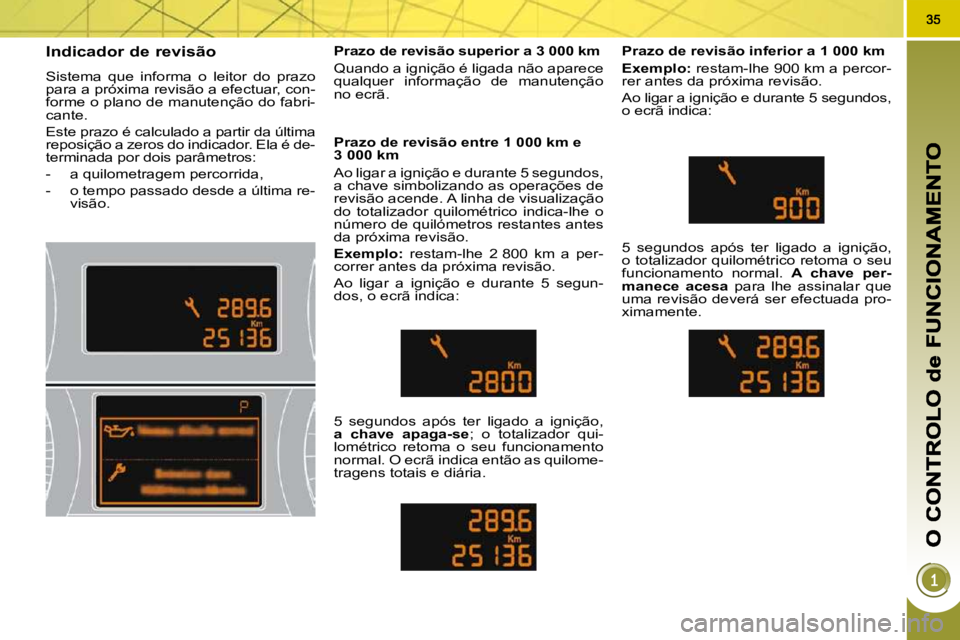

Indicador de revisão
Sistema que informa o leitor do prazo
para a próxima revisão a efectuar, con-
forme o plano de manutenção do fabri-
cante.
Este prazo é calculado a partir da última
reposição a zeros do indicador. Ela é de-
terminada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado desde a última re-visão. Prazo de revisão entre 1 000 km e
3 000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização
do totalizador quilométrico indica-lhe o
número de quilómetros restantes antes
da próxima revisão.

Exemplo: restam-lhe 2 800 km a per-
correr antes da próxima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos após ter ligado a ignição,

a chave apaga-se ; o totalizador qui-
lométrico retoma o seu funcionamento
normal. O ecrã indica então as quilome-
tragens totais e diária. Prazo de revisão inferior a 1 000 km

Exemplo: restam-lhe 900 km a percor-
rer antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece acesa para lhe assinalar que
uma revisão deverá ser efectuada pro-
ximamente.
Prazo de revisão superior a 3 000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção
no ecrã.

36
Após esta operação, se quiser
desligar a bateria, trancar o
veículo e esperar pelo menos
cinco minutos, para que a reposição
a zeros seja tomada em conta.
Reposição a zeros do indicador de
revisão
Após cada revisão, o indicador de revi-
são deve ser reposicionado a zeros.
Para o fazer, eis o procedimento:

 desligar a ignição,
 premir o botão de reposicionamento
a zeros do conta-quilómetros diário
e mantê-lo premido,
 ligar a ignição; o visor quilométrico
inicia uma contagem inversa,

 quando o visor indicar "=0" , libertar
o botão; a chave desaparece.
A quilometragem restante a
percorrer pode ser ponderada
pelo factor tempo, em função
dos hábitos de condução do condutor.
A chave pode portanto acender
igualmente, no caso em que tenha
ultrapassado de dois anos o prazo
de revisão.
Prazo de revisão ultrapassado
Sempre que ligar a ignição e durante
5 segundos,
a chave pisca para lhe as-
sinalar que a revisão deverá ser efectu-
ada muito rapidamente.

Exemplo: ultrapassou o prazo de revi-
são de 300 km.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece sempre acesa . Informações de manutenção
A qualquer momento, é possível aceder
às informações de manutenção.

Premir o botão de reposição a zeros
do contador de quilómetros diário.
As informações de manutenção são apresentadas durante alguns segun-
dos, desaparecendo de seguida.

37
Qualquer verifi cação deste
nível só é válida se o veículo
estiver em solo horizontal, com
o motor parado há mais de
15 minutos.

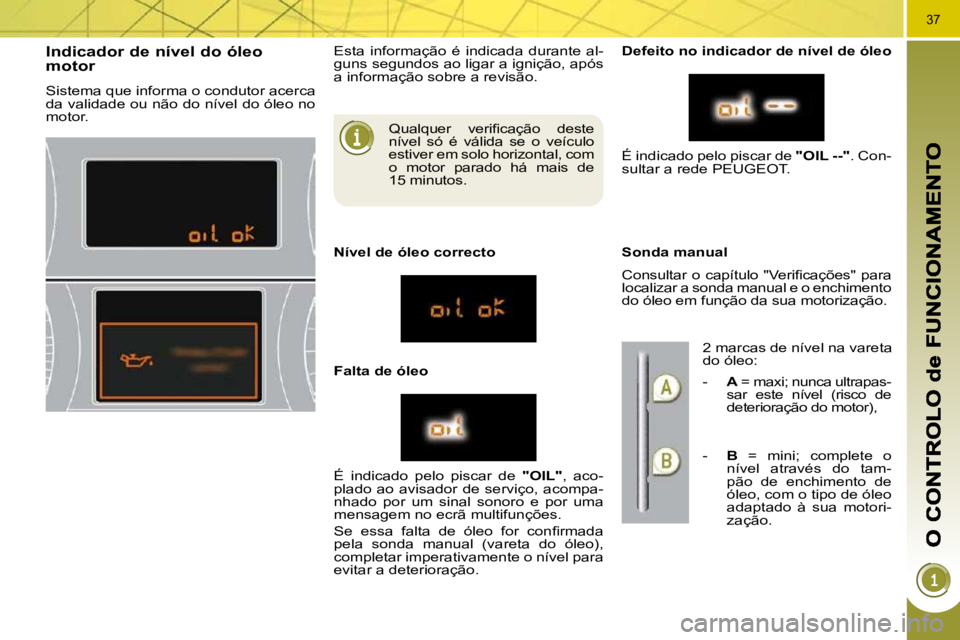

Indicador de nível do óleo motor
Sistema que informa o condutor acerca
da validade ou não do nível do óleo no
motor. Esta informação é indicada durante al-
guns segundos ao ligar a ignição, após
a informação sobre a revisão.
Nível de óleo correcto
Falta de óleo Defeito no indicador de nível de óleo
Sonda manual
É indicado pelo piscar de "OIL" , aco-
plado ao avisador de serviço, acompa-
nhado por um sinal sonoro e por uma
mensagem no ecrã multifunções.
Se essa falta de óleo for confi rmada
pela sonda manual (vareta do óleo),
completar imperativamente o nível para
evitar a deterioração. É indicado pelo piscar de
"OIL
--
" . Con-
sultar a rede PEUGEOT.
Consultar o capítulo "Verifi cações" para
localizar a sonda manual e o enchimento
do óleo em função da sua motorização.
2 marcas de nível na vareta
do óleo:
- A = maxi; nunca ultrapas-
sar este nível (risco de
deterioração do motor),
- B = mini; complete o
nível através do tam-
pão de enchimento de
óleo, com o tipo de óleo
adaptado à sua motori-
zação.

38

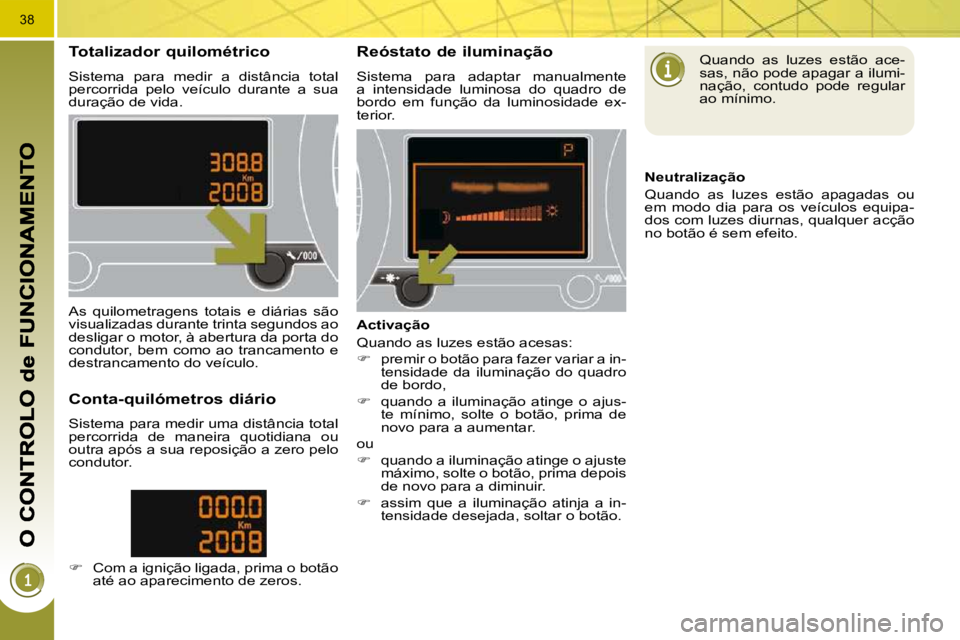

Totalizador quilométrico
Sistema para medir a distância total
percorrida pelo veículo durante a sua
duração de vida.
Reóstato de iluminação
Sistema para adaptar manualmente
a intensidade luminosa do quadro de
bordo em função da luminosidade ex-
terior.
As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar o motor, à abertura da porta do
condutor, bem como ao trancamento e
destrancamento do veículo.
Conta-quilómetros diário
Sistema para medir uma distância total
percorrida de maneira quotidiana ou
outra após a sua reposição a zero pelo
condutor.

 Com a ignição ligada, prima o botão
até ao aparecimento de zeros. Activação
Quando as luzes estão acesas:

premir o botão para fazer variar a in-
tensidade da iluminação do quadro
de bordo,
 quando a iluminação atinge o ajus-
te mínimo, solte o botão, prima de
novo para a aumentar .
ou
 quando a iluminação atinge o ajuste
máximo, solte o botão, prima depois
de novo para a diminuir .

 assim que a iluminação atinja a in-
tensidade desejada, soltar o botão. Quando as luzes estão ace-
sas, não pode apagar a ilumi-
nação, contudo pode regular
ao mínimo.
Neutralização
Quando as luzes estão apagadas ou
em modo dia para os veículos equipa-
dos com luzes diurnas, qualquer acção
no botão é sem efeito.

39

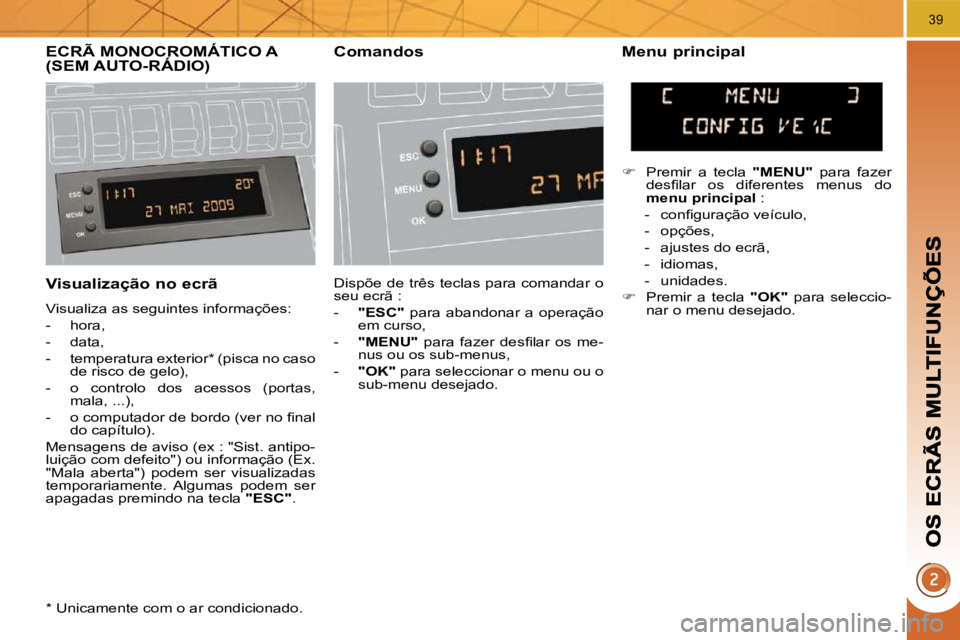

Visualização no ecrã
Visualiza as seguintes informações:
- hora,
- data,
- temperatura exterior * (pisca no caso de risco de gelo),
- o controlo dos acessos (portas, mala, ...),
- o computador de bordo (ver no fi nal do capítulo).
Mensagens de aviso (ex : "Sist. antipo-
luição com defeito") ou informação (Ex.
"Mala aberta") podem ser visualizadas
temporariamente. Algumas podem ser
apagadas premindo na tecla "ESC" .
ECRÃ MONOCROMÁTICO A (SEM AUTO-RÁDIO) Comandos Menu principal
Dispõe de três teclas para comandar o
seu ecrã :
- "ESC" para abandonar a operação
em curso,
- "MENU" para fazer desfi lar os me-
nus ou os sub-menus,
- "OK" para seleccionar o menu ou o
sub-menu desejado.
 Premir a tecla "MENU" para fazer
desfi lar os diferentes menus do

menu principal :
- confi guração veículo,
- opções ,
- ajustes do ecrã,
- idiomas ,
- unidades.

 Premir a tecla "OK" para seleccio-
nar o menu desejado.
* Unicamente com o ar condicionado.

40

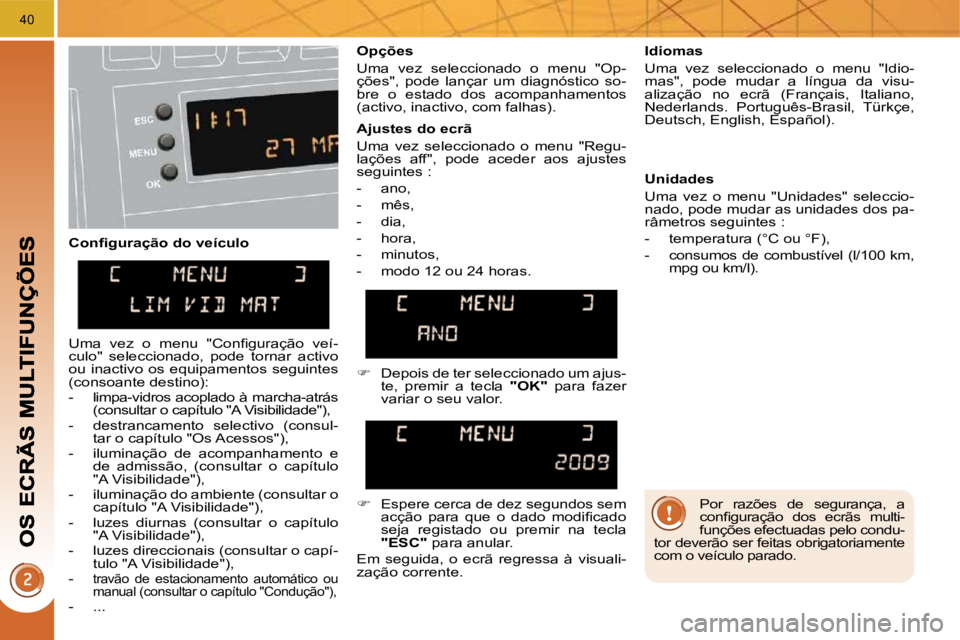

Confi guração do veículo Opções
Uma vez seleccionado o menu "Op-
ções", pode lançar um diagnóstico so-
bre o estado dos acompanhamentos
(activo, inactivo, com falhas) .
Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands. Português-Brasil, Türkçe,
Deutsch, English, Español) .
Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes :
- ano,
- mês,
- dia ,
- hora,
- minutos,
- modo 12 ou 24 horas. Unidades
Uma vez o menu "Unidades" seleccio-
nado, pode mudar as unidades dos pa-
râmetros seguintes :
- temperatura (°C ou °F),
- consumos de combustível (l/100 km,
mpg ou km/l).

 Depois de ter seleccionado um ajus-
te, premir a tecla "OK" para fazer
variar o seu valor.

 Espere cerca de dez segundos sem
acção para que o dado modifi cado
seja registado ou premir na tecla

"ESC" para anular.
Em seguida, o ecrã regressa à visuali-
zação corrente.
Uma vez o menu "Confi guração veí-
culo" seleccionado, pode tornar activo
ou inactivo os equipamentos seguintes
(consoante destino):
- limpa-vidros acoplado à marcha-atrás (consultar o capítulo "A Visibilidade"),
- destrancamento selectivo (consul- tar o capítulo "Os Acessos"),
- iluminação de acompanhamento e de admissão, (consultar o capítulo
"A Visibilidade"),
- iluminação do ambiente (consultar o capítulo "A Visibilidade"),
- luzes diurnas (consultar o capítulo "A Visibilidade"),
- luzes direccionais (consultar o capí- tulo "A Visibilidade"),
-
travão de estacionamento automático ou
manual (consultar o capítulo "Condução"),
- ... Por razões de segurança, a
confi guração dos ecrãs multi-
funções efectuadas pelo condu-
tor deverão ser feitas obrigatoriamente
com o veículo parado.

41

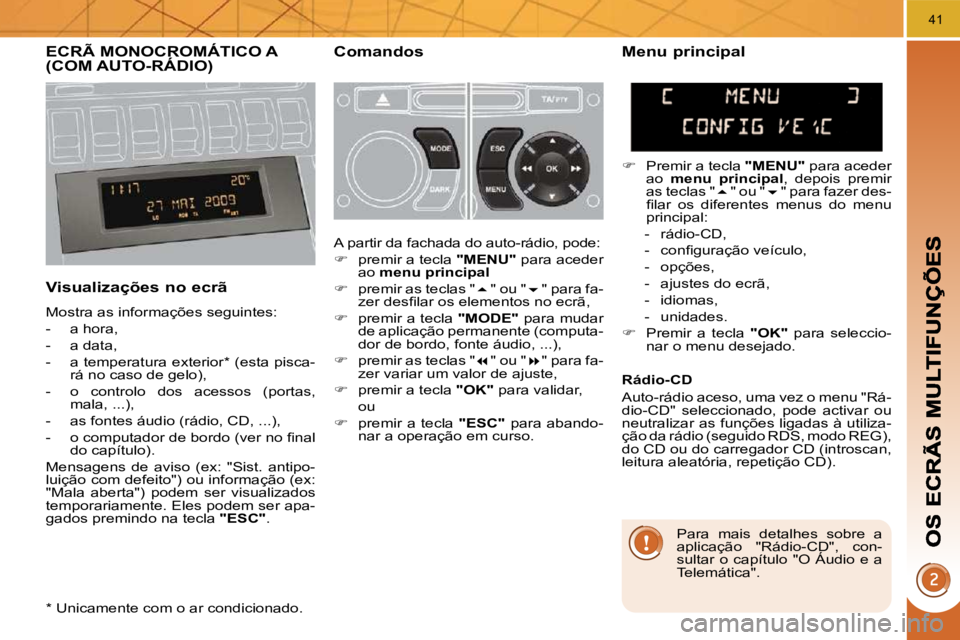

ECRÃ MONOCROMÁTICO A (COM AUTO-RÁDIO) Comandos
Visualizações no ecrã
Mostra as informações seguintes:
- a hora,
- a data,
- a temperatura exterior * (esta pisca-rá no caso de gelo),
- o controlo dos acessos (portas, mala, ...),
- as fontes áudio (rádio, CD, ...),
- o computador de bordo (ver no fi nal do capítulo).
Mensagens de aviso (ex: "Sist. antipo-
luição com defeito") ou informação (ex:
"Mala aberta") podem ser visualizados
temporariamente. Eles podem ser apa-
gados premindo na tecla "ESC" .
Menu principal

 Premir a tecla "MENU" para aceder
ao menu principal , depois premir
as teclas "  " ou "  " para fazer des-
fi lar os diferentes menus do menu
principal:
- rádio-CD,
- confi guração veículo,
- opções,
- ajustes do ecrã,
- idiomas,
- unidades.

 Premir a tecla "OK" para seleccio-
nar o menu desejado.
A partir da fachada do auto-rádio, pode:

 premir a tecla "MENU" para aceder
ao menu principal

 premir as teclas "  " ou "  " para fa-
zer desfi lar os elementos no ecrã,

 premir a tecla "MODE" para mudar
de aplicação permanente (computa-
dor de bordo, fonte áudio, ...),

 premir as teclas "  " ou "  " para fa-
zer variar um valor de ajuste,

 premir a tecla "OK" para validar,
ou

 premir a tecla "ESC" para abando-
nar a operação em curso. Rádio-CD
Auto-rádio aceso, uma vez o menu "Rá-
dio-CD" seleccionado, pode activar ou
neutralizar as funções ligadas à utiliza-
ção da rádio (seguido RDS, modo REG),
do CD ou do carregador CD (introscan,
leitura aleatória, repetição CD).
* Unicamente com o ar condicionado. Para mais detalhes sobre a
aplicação "Rádio-CD", con-
sultar o capítulo "O Áudio e a
Telemática".
