2010 PEUGEOT 3008 Manual de utilização (in Portuguese)

131
O travão de estacionamento eléctrico
conjuga dois modos de funcionamento:
- Engrenamento/desengrenamen-
to automático
O engrenamento é automático aquan-
do da paragem do motor, o desen-
grenamento é automático quando o
veículo é colocado em movimento (ac-
tivados por defeito),
- Engrenamento/desengrenamen-
to manual
O engrenamento / desengrenamento manual do travão de estacionamento
é possível, puxando o manípulo de
comando A .
TRAVÃO DE ESTACIONAMENTO ELÉCTRICO
A desactivação é aconselhada
em caso de muito frio (gelo) e
em caso de reboque. (desem-
panagem, caravana, ...) .
Programação do modo
Consoante o destino do veículo, a ac-
tivação automática ao desligar o motor
e desactivação automática ao colocar o
veículo em movimento podem ser de-
sactivadas.
Se este avisador se acender
no quadro de bordo, o modo
automático está desactivado. A activação/desactivação
é feita através do menu
de confi guração, consulte
o capítulo "Os ecrãs mul-
tifunções".
O engrenamento e o desengrenamento
do travão de estacionamento fazem-se
manualmente. No momento da abertura
da porta do condutor, é ouvido um sinal
sonoro e é apresentada uma mensagem
se o travão não estiver accionado.

132
Com o veículo parado, motor em fun-
cionamento ou desligado, puxe o ma-
nípulo A .
O engrenamento do travão de estacio-
namento é assinalado:
- pelo acendimento do avisa-dor de travagem e do avisa-
dor P no manípulo A .
Ao abrir a porta do condutor, com o mo-
tor em funcionamento, são accionados
um sinal sonoro e uma mensagem se
o travão de estacionamento não se en-
contrar engrenado. Excepto se com uma
caixa automática, a alavanca de veloci-
dades estiver na posição P (Park).
Desengrenamento manual
Com a ignição ligada ou com o motor
em funcionamento, para desengrenar o
travão de estacionamento, carregar no

pedal do travão ou no acelerador, pu-
xar e depois soltar o manípulo A .
O desengrenamento completo do tra-
vão de estacionamento é assinalado:
- pela extinção do avisador de travagem e do avisador

P no manípulo A ,
Se utilizar o manípulo A , sem
carregar no pedal de travão, o
travão de estacionamento não
é desengrenado e um avisador
acende-se no quadro de bordo.
Engrenamento manual Engrenamento máximo
Em caso de necessidade, poderá efec-
tuar um engrenamento máximo do
travão de estacionamento. Esta pode
ser obtida puxando continuamente o
manípulo A , até que seja apresentada
a mensagem "travão de estacionamen-
to activado" e o sinal sonoro.
Em caso de reboque, de veículo
carregado ou de estacionamento
numa zona com uma forte inclina-
ção, realize uma activação máxima e de-
pois vire as rodas para o passeio e engrene
uma velocidade depois de estacionar.
Após um engrenamento máximo, o
tempo de desengrenamento é mais
longo.
Antes de sair do veículo, ve-
rifi que que o avisador P do
travão de estacionamento se
encontra aceso de forma fi xa
no quadro de bordo.
O engrenamento máximo é indispen-
sável:
- num veículo com uma caravana atrelada ou com um reboque, quan-
do as funções automáticas estão
activadas e necessita efectuar uma
engrenagem manual,
- quando as condições de inclinação forem susceptíveis de variar duran-
te o estacionamento (exemplos:
transporte num barco, camião, re-
boque).
- pela apresentação da men- sagem "Travão de esta-
cionamento accionado" no
ecrã multifunções. - e pela apresentação da
mensagem "Travão de es-
tacionamento desactivado".

133
Engrenamento automático, motor desligado
Com o veículo parado, o travão de es-
tacionamento engrena-se automatica-
mente ao desligar o motor.
- pelo acendimento do avisa- dor de travagem e do avisa-
dor P no manípulo A ,
Desengrenamento automático
O travão de estacionamento desengre-
na-se automática e progressivamen-
te quando o veículo é colocado em
movimento:

 Caixa de velocidades manual: car-
regue a fundo no pedal de embraia-
gem, engrene a 1ª velocidade ou a
marcha-atrás, carregue no pedal do
acelerador e solte a embraiagem.

 Caixa de velocidades manual pi-
lotada : seleccione a posição A , M
ou R depois carregue no pedal do
acelerador.

 Caixa de velocidades automática :
seleccione a posição D , M ou R de-
pois carregue no pedal do acelera-
dor.
Antes de sair do veículo, verifi que
que o avisador de travão de esta-
cionamento se encontra aceso de
forma fi xa no quadro de bordo.
Não deixe uma criança sozinha no
interior do veículo, com a ignição liga-
da, uma vez que esta poderá desen-
grenar o travão de estacionamento. - pela extinção do avisador
de travagem e do avisador

P no manípulo A ,
Um ruído de funcionamento confi rma
o engrenamento/desengrenamento do
travão de estacionamento eléctrico.
O desengrenamento completo do tra-
vão de estacionamento é assinalado:
Para imobilizar o veículo motor em funcionamento
Com o motor em funcionamento e o
veículo parado, é indispensável engre-
nar o travão de estacionamento manu-
almente, puxando o manípulo A , para
imobilizar o veículo.
O engrenamento do travão de estacio-
namento é assinalado:
- pelo acendimento do avisa-dor de travagem e do avisa-
dor P no manípulo A ,
Ao abrir a porta do condutor, são ac-
cionados um sinal sonoro e uma men-
sagem, se o travão de estacionamento
não se encontrar engrenado. Antes de sair do veículo, ve-
rifi que bem se o avisador do
travão de estacionamento está
aceso de forma fi xa no quadro
de bordo.
Com o veículo parado, mo-
tor em funcionamento, não
acelere desnecessariamente,
uma vez que corre o risco de
desengrenar o travão de estaciona-
mento.
O engrenamento do travão de estacio-
namento é assinalado:
- pela apresentação da men-sagem "Travão de estacio-
namento activado".
Em caso de reboque, de veículo car-
regado ou de estacionamento num
declive acentuado, vire as rodas para
o passeio e engrene uma velocidade
quando estacionar. - pela apresentação da men-
sagem "Travão de estacio-
namento desactivado". - pela apresentação da men-
sagem "Travão de estacio-
namento activado"

134
Situações particulares Travagem de emergência
Em caso de avaria de travagem pelo
pedal do travão ou numa situação ex-
cepcional (exemplo: doença do con-
dutor, em condução acompanhada...),
puxar, de forma contínua, o manípulo A
permite parar o veículo.
O controlo dinâmico de estabilidade
(ESP) garante a estabilidade aquando
da travagem de emergência.
Em caso de avaria da travagem de
emergência, uma das seguintes men-
sagens é apresentada:
- "Defeito travão de estacionamento".
- "Comando do travão de estaciona- mento".
Em determinadas situações
(arranque do motor, ...), o travão de
estacionamento pode ajustar sozi-
nho o seu nível de esforço. Este é
um funcionamento normal.
Para deslocar o seu veículo alguns
centímetros sem ligar o motor, com a
ignição ligada, carregue no pedal de
travão e desengrene o travão de esta-
cionamento, puxando e, em seguida,

soltando o manípulo A . O desen-
grenamento completo do travão de
estacionamento é assinalado pela ex-
tinção do avisador no manípulo A do
avisador no quadro de bordo e pela
apresentação da mensagem "Travão
de estacionamento desactivado".
Em caso de problema de funcionamen-
to do travão de estacionamento na po-
sição engrenada ou de uma avaria da
bateria, é sempre possível efectuar um
desengrenamento de emergência.
Em caso de avaria do sistema
ESP assinalada pelo acendimen-
to deste avisador, a estabilidade
da travagem não é garantida.
A travagem de emergência
deverá ser utilizada apenas
em situações excepcionais.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a acção de "puxar-sol-
tar" o manípulo
A .

135
Desengrenamento de emergência
Por motivos de segurança,
consulte imperativa e rapida-
mente a rede PEUGEOT para
substituir o opérculo.
Após um desbloqueio de emergên-
cia, o suporte do veículo deixa de ser
garantido assim que o desengrena-
mento mecânico de emergência for
iniciado e o comando mecânico não
permite um novo engrenamento do
travão de estacionamento.
Não efectue qualquer acção sobre o
manípulo A , ou de paragem/arran-
que do motor, quando o comando
de desengrenamento se encontrar
accionado.

Não coloque objectos com pó ou hu-
midade próximos da tampa de aces-
so ao mecanismo de emergência.

 Imobilize o veículo (ou bloqueie-o,
com o pedal dos travões pressiona-
do) e, com o motor em funcionamen-
to, engrene a primeira velocidade
(caixa de velocidades manual), a
posição P (caixa de velocidades au-
tomática) ou M ou R (caixa manual
pilotada de 6 velocidades) .

 Desligue o motor mas deixe a ig-
nição ligada. Se a imobilização do
veículo for impossível, não accione
o comando e consulte rapidamente
a rede PEUGEOT.

 Retire os dois calços do veículo e
o comando de desbloqueio situa-
dos sob o tapete da mala (consulte
"Substituição de roda" no capítulo
"Informações práticas").

 Calce o veículo, colocando calços
na parte dianteira e na parte traseira
de uma das rodas traseiras.

 Recue o banco dianteiro esquerdo
ao máximo.

 Eleve a zona recortada previamente

B no tapete, sob o banco.

 Furar o opérculo C do tubo D com o
comando de desbloqueio.

 Coloque o comando de desbloqueio
no tubo D .

 Rode o comando de desengrena-
mento no sentido dos ponteiros
do relógio. Por motivos de segu-
rança , é imperativo que continue
a operação até ao batente ou até à
emissão de um ruído de grilagem. O
travão de estacionamento é desen-
grenado.
 Retire o comando de desengrena-
mento e arrume-o, juntamente com
os calços, na caixa de ferramentas.
- O funcionamento do travão de esta- cionamento é reinicializado quando
a ignição é desligada e ligada nova-
mente. Se a reinicialização do travão
de estacionamento for impossível,
consulte a rede PEUGEOT.
- O tempo de engrenamento seguinte pode ser mais longo que em funcio-
namento normal.

Banco dianteiro esquerdo recuado
ao máximo.
No caso de um problema de funciona-
mento do travão de estacionamento
eléctrico ou de avaria da bateria, um
comando mecânico de emergência
permite desengrenar manualmente o
travão de estacionamento.

136
AJUDA AO ARRANQUE EM ZONA INCLINADA
Sistema que mantém o veículo imobi-
lizado por um curto espaço de tempo
(cerca de 2 segundos) aquando de um
arranque numa zona inclinada, o tempo
sufi ciente para passar do pedal de tra-
vão para o pedal do acelerador.
Esta função só está activa quando:
- o veículo está completamente imo-bilizado com o pé no pedal de tra-
vão.
- em certas condições de inclinação.
- a porta do condutor se encontra fe- chada.
A função de ajuda ao arranque em zona
inclinada não é desactivável.
Funcionamento

Em subidas, com o veículo imobi-
lizado, este é mantido durante um
curto período de tempo aquando da
libertação do pedal de travão:
- Com caixa de velocidades manual, perante a primeira velocidade ou
ponto morto,
- Com caixa manual pilotada, perante a posição A ou M ,
- Com caixa de velocidades automá- tica, perante a posição D ou M .
Em descidas, com o veículo imobili-
zado e marcha-atrás engrenada, este
é mantido durante um curto período
de tempo, aquando da libertação do
pedal de travão.
Não saia do veículo durante a
fase de manutenção temporá-
ria de ajuda ao arranque em
zona inclinada.
Se necessitar de sair do veículo com
o motor em funcionamento, accione
manualmente o travão de estaciona-
mento. Depois certifi que-se de que
o avisador do travão de estaciona-
mento e o avisador P no manípulo
(do travão eléctrico) se encontram
acesos de forma fi xa.
Anomalia de funcionamento
Quando ocorre um problema de funcio-
namento no sistema, os avisadores acen-
dem-se. Consulte a rede PEUGEOT para
verifi cação do sistema.

137

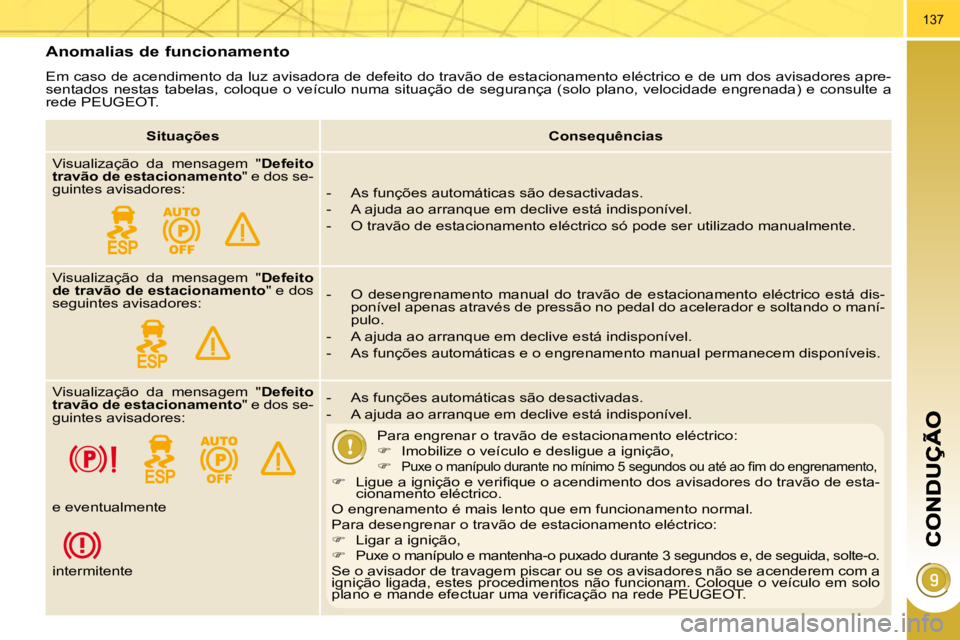

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apre-
sentados nestas tabelas, coloque o veículo numa situação de seg urança (solo plano, velocidade engrenada) e consulte a
rede PEUGEOT.

Situações
Consequências
Visualização da mensagem " Defeito
travão de estacionamento " e dos se-
guintes avisadores: - As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
- O travão de estacionamento eléctrico só pode ser utilizado manualmente.
Visualização da mensagem " Defeito
de travão de estacionamento " e dos
seguintes avisadores: - O desengrenamento manual do travão de estacionamento el
éctrico está dis-
ponível apenas através de pressão no pedal do acelerador e solt ando o maní-
pulo.
- A ajuda ao arranque em declive está indisponível.
- As funções automáticas e o engrenamento manual permanecem disp oníveis.
Visualização da mensagem " Defeito
travão de estacionamento " e dos se-
guintes avisadores: - As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.

Para engrenar o travão de estacionamento eléctrico:

 Imobilize o veículo e desligue a ignição,


Puxe o manípulo durante no mínimo 5 segundos ou até ao fi m do engrenamento,
 Ligue a ignição e verifi que o acendimento dos avisadores do travão de esta-
cionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:

 Ligar a ignição,


Puxe o manípulo e mantenha-o puxado durante 3 segun dos e, de seguida, solte-o. Se o avisador de travagem piscar ou se os avisadores não se acenderem com a
ignição ligada, estes procedimentos não funcionam. Coloque o veículo em solo
plano e mande efectuar uma verifi cação na rede PEUGEOT.
e eventualmente
intermitente

138

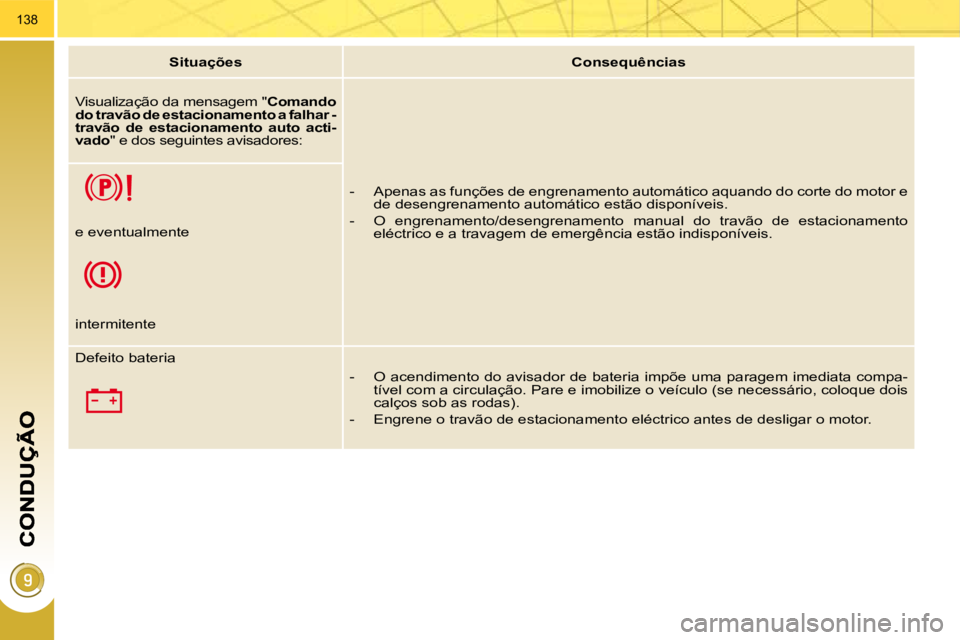

Situações
Consequências
Visualização da mensagem " Comando
do travão de estacionamento a falhar -
travão de estacionamento auto acti-
vado " e dos seguintes avisadores:

- Apenas as funções de engrenamento automático aquando do corte do motor e
de desengrenamento automático estão disponíveis.
- O engrenamento/desengrenamento manual do travão de estaci onamento
eléctrico e a travagem de emergência estão indisponíveis.
e eventualmente

intermitente
Defeito bateria
- O acendimento do avisador de bateria impõe uma paragem i mediata compa-
tível com a circulação. Pare e imobilize o veículo (se necessário, colo que dois
calços sob as rodas).
- Engrene o travão de estacionamento eléctrico antes de desli gar o motor.
