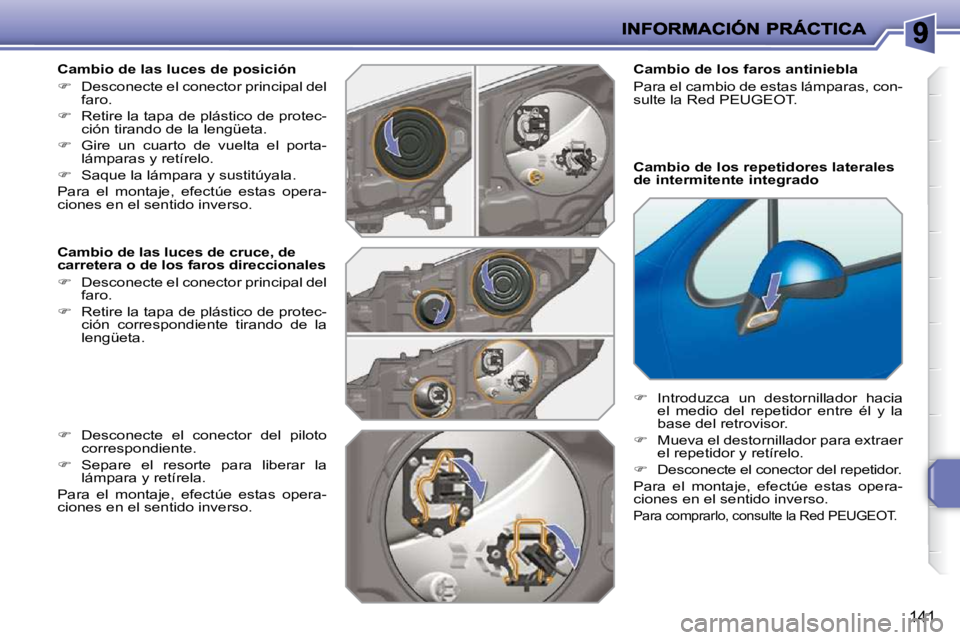

Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce, de
carretera o de los faros direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta.

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte la Red PEUGEOT.
Cambio de los repetidores laterales
de intermitente integrado

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte la Red PEUGEOT.

i
i
142

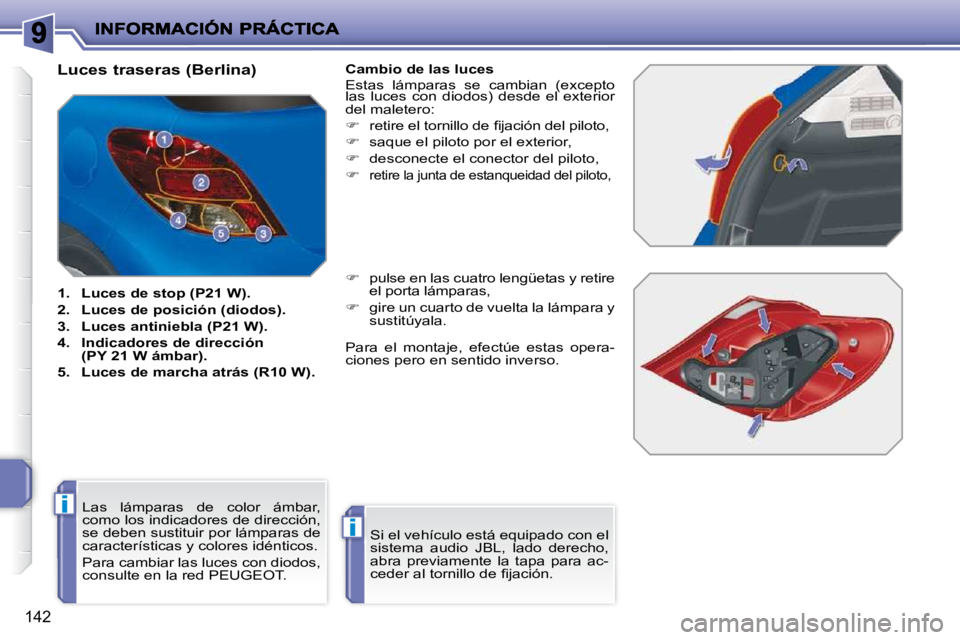

Luces traseras (Berlina)

1. Luces de stop (P21 W).

2. Luces de posición (diodos).

3. Luces antiniebla (P21 W).

4. Indicadores de dirección
(PY 21 W ámbar).

5. Luces de marcha atrás (R10 W). Cambio de las luces
Estas lámparas se cambian (excepto
las luces con diodos) desde el exterior
del maletero:

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 desconecte el conector del piloto,


retire la junta de estanqueidad del piloto,

 pulse en las cuatro lengüetas y retire
el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho,
abra previamente la tapa para ac-
ceder al tornillo de fi jación.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.
Para cambiar las luces con diodos,
consulte en la red PEUGEOT. Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.

!
143

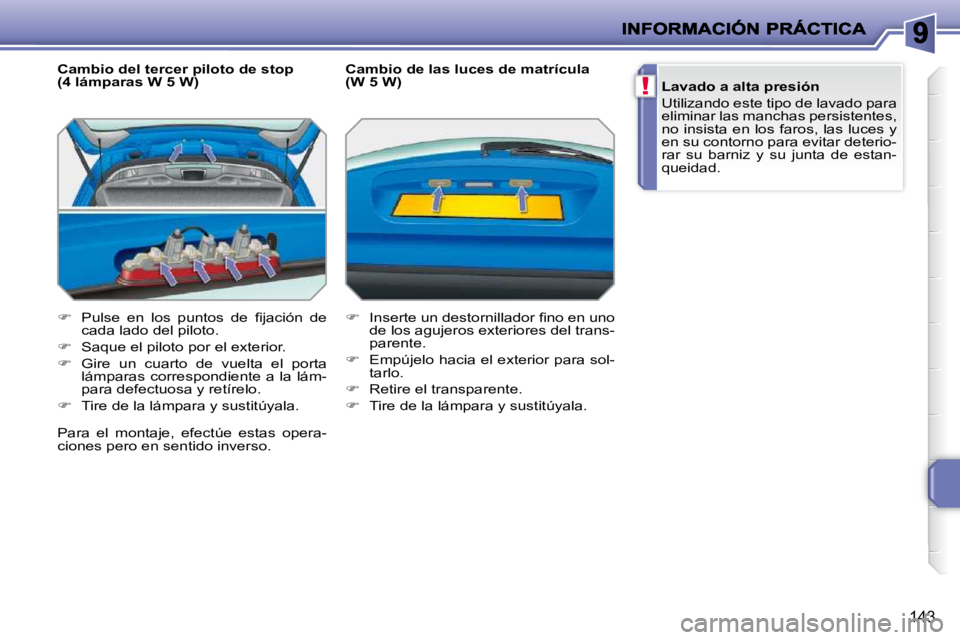

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Pulse en los puntos de fi jación de
cada lado del piloto.

 Saque el piloto por el exterior.

 Gire un cuarto de vuelta el porta
lámparas correspondiente a la lám-
para defectuosa y retírelo.

 Tire de la lámpara y sustitúyala. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

i
144

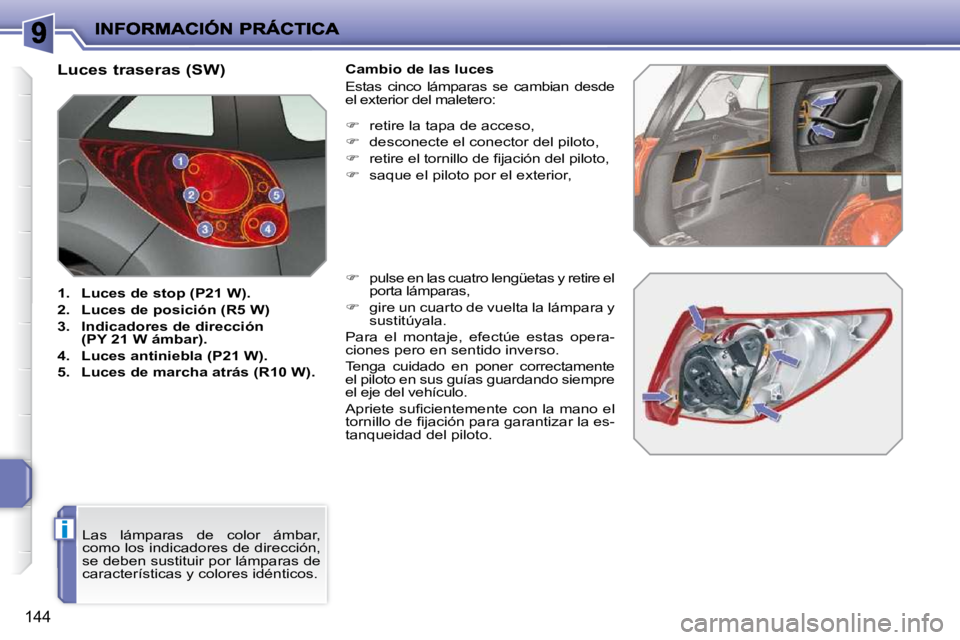

Luces traseras (SW)

1. Luces de stop (P21 W).

2. Luces de posición (R5 W)

3. Indicadores de dirección
(PY 21 W ámbar).

4. Luces antiniebla (P21 W).

5. Luces de marcha atrás (R10 W). Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:

 retire la tapa de acceso,

 desconecte el conector del piloto,

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 pulse en las cuatro lengüetas y retire el
porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Tenga cuidado en poner correctamente
el piloto en sus guías guardando siempre
el eje del vehículo.
Apriete sufi cientemente con la mano el
tornillo de fi jación para garantizar la es-
tanqueidad del piloto.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.

!
145

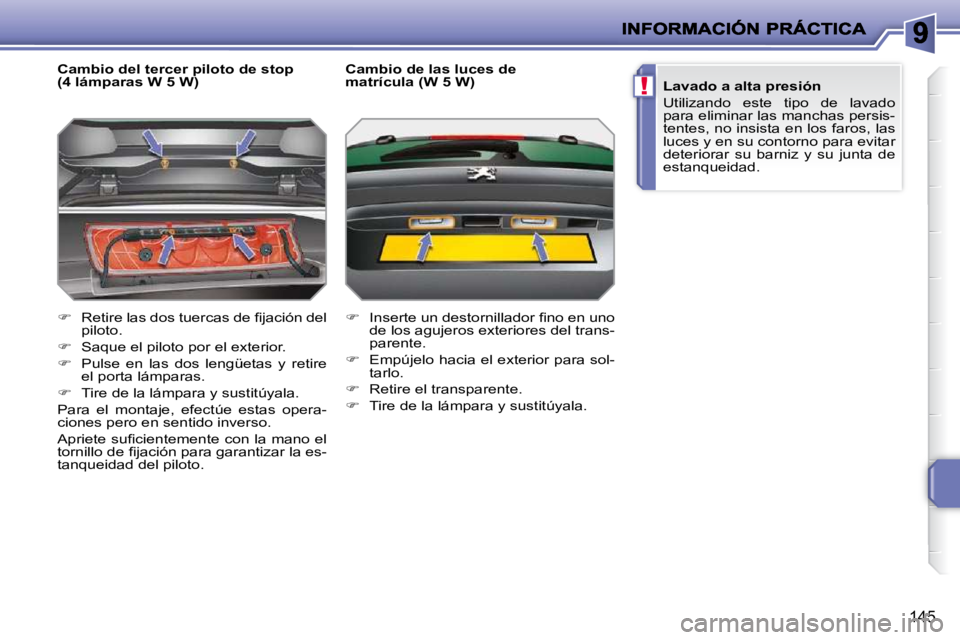

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Retire las dos tuercas de fi jación del
piloto.

 Saque el piloto por el exterior.

 Pulse en las dos lengüetas y retire
el porta lámparas.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Apriete sufi cientemente con la mano el
tornillo de fi jación para garantizar la es-
tanqueidad del piloto. Cambio de las luces de
matrícula (W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado
para eliminar las manchas persis-
tentes, no insista en los faros, las
luces y en su contorno para evitar
deteriorar su barniz y su junta de
estanqueidad.

!
i
146
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los fallos de funciona-
miento que resultasen de la insta-
lación de accesorios auxiliares no
suministrados, no recomendados
por PEUGEOT y no instalados
según sus recomendaciones, en
particular cuando el consumo del
conjunto de los aparatos suple-
mentarios conectados sobrepasa
los 10 miliamperios.

Instalación de accesorios eléc-
tricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte la Red
PEUGEOT.

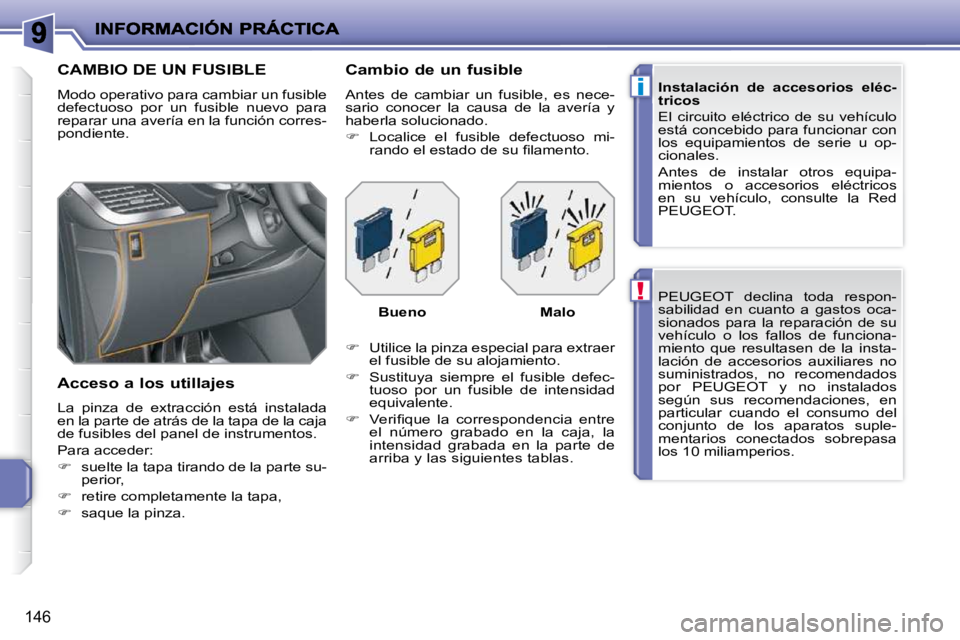

CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo para
reparar una avería en la función corres-
pondiente.
Acceso a los utillajes
La pinza de extracción está instalada
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos.
Para acceder:

 suelte la tapa tirando de la parte su-
perior,

 retire completamente la tapa,

 saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.

 Localice el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.

 Verifi que la correspondencia entre
el número grabado en la caja, la
intensidad grabada en la parte de
arriba y las siguientes tablas.
Bueno Malo

147

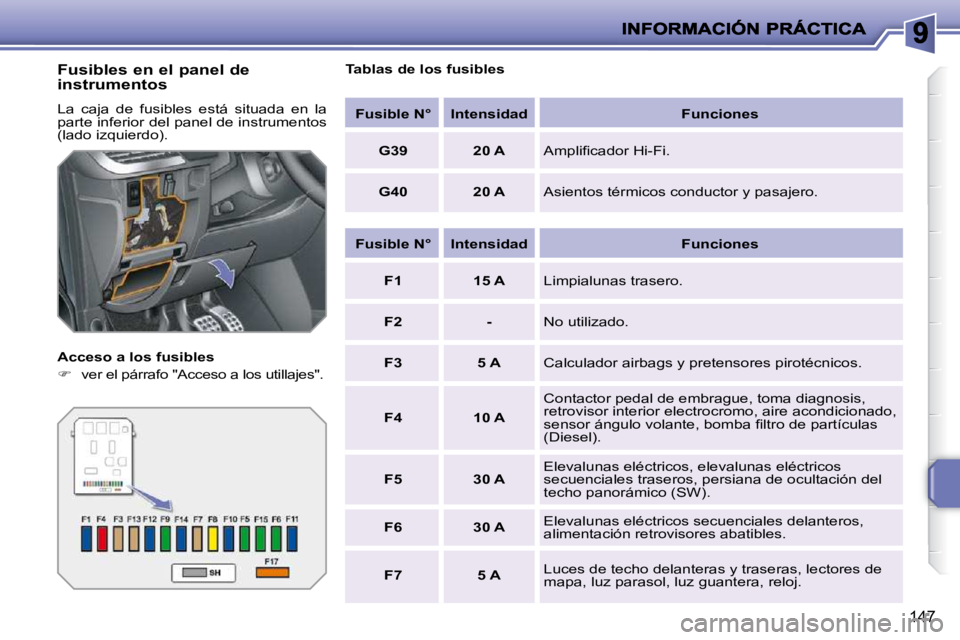

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver el párrafo "Acceso a los utillajes". Tablas de los fusibles

Fusible N° Intensidad Funciones

G39 20 A Amplifi cador Hi-Fi.

G40 20 A Asientos térmicos conductor y pasajero.

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, bomba fi ltro de partículas
(Diesel).

F5 30 A Elevalunas eléctricos, elevalunas eléctricos
secuenciales traseros, persiana de ocultación del
techo panorámico (SW).

F6 30 A Elevalunas eléctricos secuenciales delanteros,
alimentación retrovisores abatibles.

F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luz parasol, luz guantera, reloj.

148

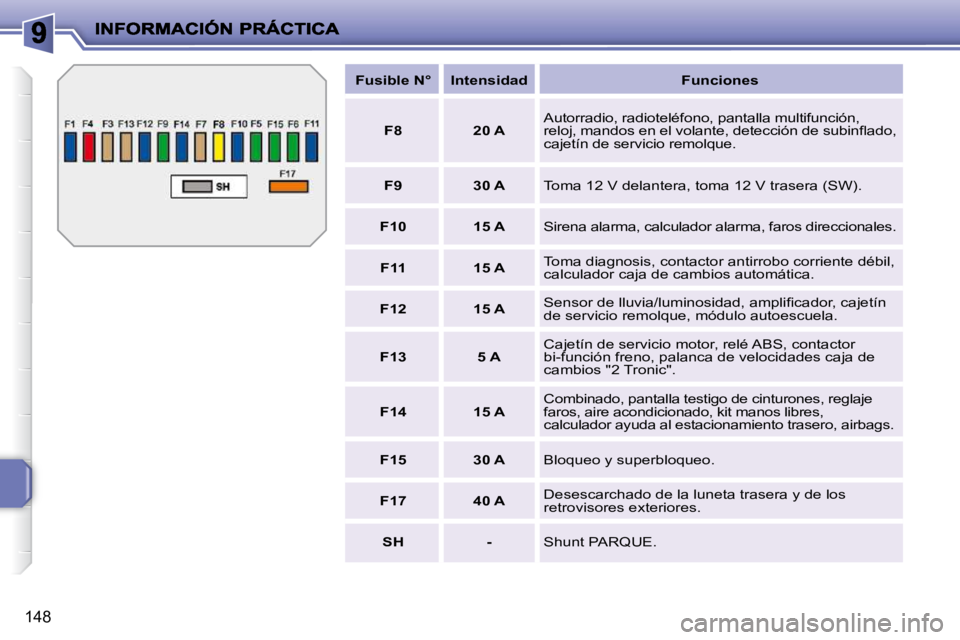

Fusible N° Intensidad Funciones

F8 20 A Autorradio, radioteléfono, pantalla multifunción,
reloj, mandos en el volante, detección de subinfl ad
o,
cajetín de servicio remolque.

F9 30 A Toma 12 V delantera, toma 12 V trasera (SW).

F10 15 A Sirena alarma, calculador alarma, faros direcci onales.

F11 15 A Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de cambios automática.

F12 15 A Sensor de lluvia/luminosidad, amplifi cador, cajetín
de servicio remolque, módulo autoescuela.

F13 5 A Cajetín de servicio motor, relé ABS, contactor
bi-función freno, palanca de velocidades caja de
cambios "2 Tronic".

F14 15 A Combinado, pantalla testigo de cinturones, reglaje

faros, aire acondicionado, kit manos libres,
calculador ayuda al estacionamiento trasero, airbag s.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado de la luneta trasera y de los
retrovisores exteriores.

SH - Shunt PARQUE.
