2010 Lancia Musa Libretto Uso Manutenzione (in Italian)

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

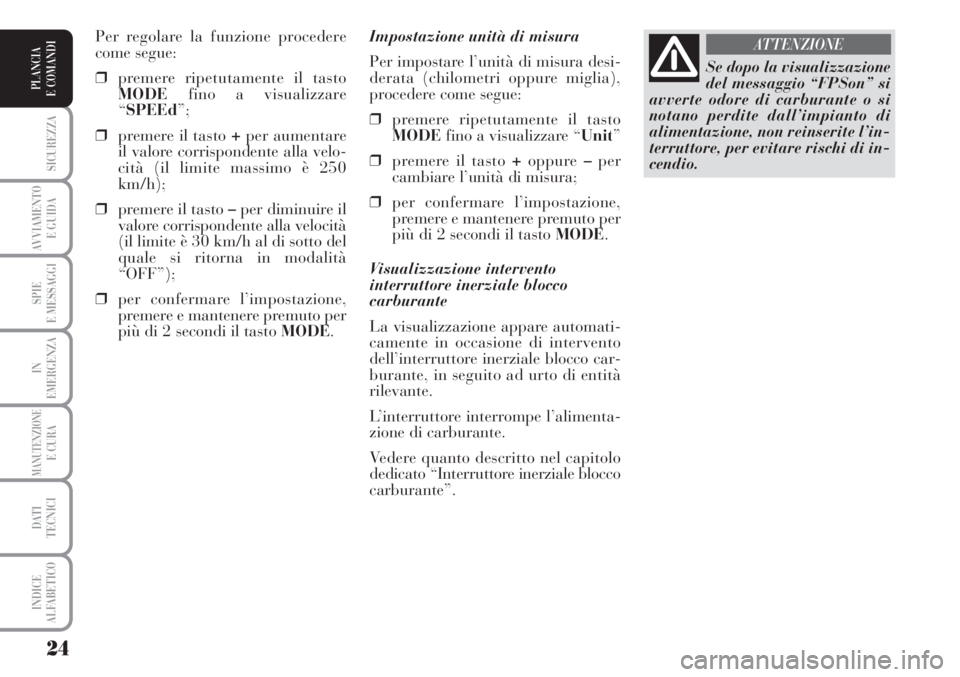

Impostazione unità di misura
Per impostare l’unità di misura desi-
derata (chilometri oppure miglia),
procedere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “Unit”
❒premere il tasto +oppure –per
cambiare l’unità di misura;
❒per confermare l’impostazione,
premere e mantenere premuto per
più di 2 secondi il tasto MODE.
Visualizzazione intervento
interruttore inerziale blocco
carburante
La visualizzazione appare automati-
camente in occasione di intervento
dell’interruttore inerziale blocco car-
burante, in seguito ad urto di entità
rilevante.
L’interruttore interrompe l’alimenta-
zione di carburante.
Vedere quanto descritto nel capitolo
dedicato “Interruttore inerziale blocco
carburante”. Per regolare la funzione procedere
come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare
“SPEEd”;
❒premere il tasto +per aumentare
il valore corrispondente alla velo-
cità (il limite massimo è 250
km/h);
❒premere il tasto –per diminuire il
valore corrispondente alla velocità
(il limite è 30 km/h al di sotto del
quale si ritorna in modalità
“OFF”);
❒per confermare l’impostazione,
premere e mantenere premuto per
più di 2 secondi il tasto MODE.
Se dopo la visualizzazione
del messaggio “FPSon” si
avverte odore di carburante o si
notano perdite dall’impianto di
alimentazione, non reinserite l’in-
terruttore, per evitare rischi di in-
cendio.
ATTENZIONE

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

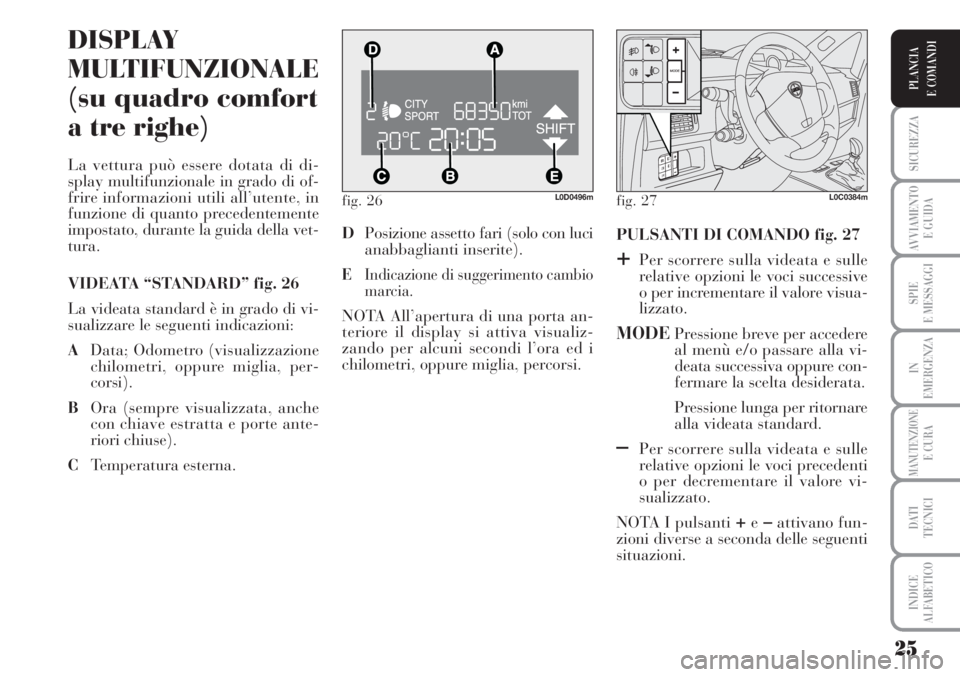

fig. 26L0D0496m
DISPLAY
MULTIFUNZIONALE
(su quadro comfort
a tre righe)
La vettura può essere dotata di di-
splay multifunzionale in grado di of-
frire informazioni utili all’utente, in
funzione di quanto precedentemente
impostato, durante la guida della vet-
tura.
VIDEATA “STANDARD” fig. 26
La videata standard è in grado di vi-
sualizzare le seguenti indicazioni:
AData; Odometro (visualizzazione
chilometri, oppure miglia, per-
corsi).
BOra (sempre visualizzata, anche
con chiave estratta e porte ante-
riori chiuse).
CTemperatura esterna.PULSANTI DI COMANDO fig. 27
+Per scorrere sulla videata e sulle
relative opzioni le voci successive
o per incrementare il valore visua-
lizzato.
MODEPressione breve per accedere
al menù e/o passare alla vi-
deata successiva oppure con-
fermare la scelta desiderata.
Pressione lunga per ritornare
alla videata standard.
–Per scorrere sulla videata e sulle
relative opzioni le voci precedenti
o per decrementare il valore vi-
sualizzato.
NOTA I pulsanti
+e–attivano fun-
zioni diverse a seconda delle seguenti
situazioni. DPosizione assetto fari (solo con luci
anabbaglianti inserite).
EIndicazione di suggerimento cambio
marcia.
NOTA All’apertura di una porta an-
teriore il display si attiva visualiz-
zando per alcuni secondi l’ora ed i
chilometri, oppure miglia, percorsi.
fig. 27L0C0384m

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione correttore assetto
fari (solo con luci anabbaglianti
inserite)
– quando è attiva la videata standard,
permettono la regolazione assetto fari
(fare riferimento al paragrafo “Fari”
in questo capitolo).
Menu di setup
– all’interno del menù permettono lo
scorrimento delle voci precedenti o
successive;
– durante le operazioni di imposta-
zione permettono l’incremento o il de-
cremento.

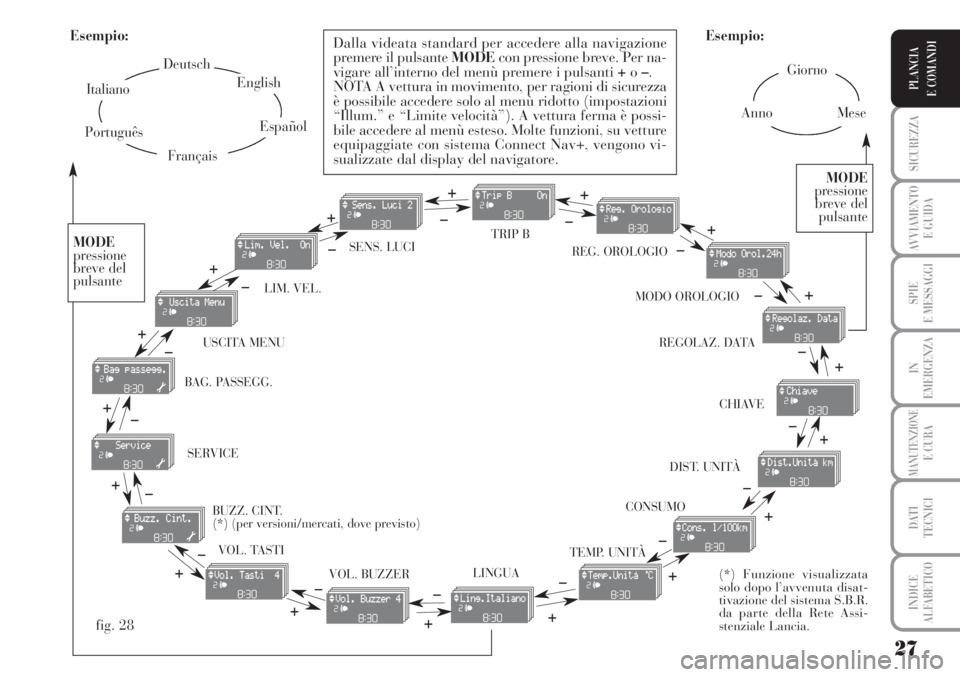

MENU DI SETUP fig. 28
Il menù è composto da una serie di
funzioni disposte in modo “circolare”
la cui selezione, realizzabile mediante
i pulsanti
+e–consente l’accesso alle
diverse operazioni di scelta ed impo-
stazione (setup) riportate in seguito.
Il menu di setup può essere attivato
con una pressione breve del pulsante
MODE.
Con singole pressioni dei tasti
+e–è
possibile muoversi nella lista del menu
di setup.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della ca-
ratteristica della voce selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MODEsi può selezionare il primo
dato da modificare (es. ore / minuti o
anno / mese / giorno);
– agendo sui tasti
+e–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’impo-
stazione e contemporaneamente pas-
sare alla successiva voce del menu di
impostazione, se questa è l’ultima si
ritorna alla stessa voce del menu
prima selezionata.
Tramite pressione lunga del
pulsante MODE:
– si esce dall’ambiente menu di setup
e vengono salvate solo le modifiche
già memorizzate dall’utente (già con-
fermate con la pressione breve del
pulsanteMODE).
L’ambiente menu di setup è tempo-
rizzato; dopo l’uscita dal menu dovuta
allo scadere di questa temporizzazione
vengono salvate solo le modifiche già
memorizzate dall’utente (già confer-
mate con la pressione breve del pul-
santeMODE). NOTA In presenza del sistema Con-
nect Nav+, dal display del Quadro
Strumenti è possibile rego-
lare/impostare unicamente le fun-
zioni:
“Illum.”, “Limite Velocità”, “Sens.
luci” (per versioni/mercati, dove pre-
visto), “Buzz. cint.” e “Bag passegg.”.
Le altre funzioni sono visualizzate sul
display del sistema Connect Nav+,
con cui è possibile anche rego-
larle/impostarle.
Selezione di una voce del menu
– tramite pressione breve del pulsante
MODEpuò essere selezionata l’impo-
stazione del menu che si desidera mo-
dificare;
– agendo sui tasti
+e–(tramite sin-
gole pressioni) può essere scelta la
nuova impostazione;
– tramite pressione breve del pulsante
MODEsi può memorizzare l’impo-
stazione e contemporaneamente ri-
tornare alla stessa voce del menu
prima selezionata.

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIGiorno
AnnoMese Esempio:
CONSUMO USCITA MENULIM. VEL.REG. OROLOGIO SENS. LUCITRIP B
MODO OROLOGIO
REGOLAZ. DATA
CHIAVE
DIST. UNITÀ
VOL. TASTI
VOL. BUZZER SERVICE
LINGUATEMP. UNITÀ
Esempio:
– +
+– – –
+ +
–
–
+
+++
–––
+ +
–
MODE
pressione
breve del
pulsante
Dalla videata standard per accedere alla navigazione
premere il pulsante MODEcon pressione breve. Per na-
vigare all’interno del menù premere i pulsanti +o–.
NOTA A vettura in movimento, per ragioni di sicurezza
è possibile accedere solo al menù ridotto (impostazioni
“Illum.” e “Limite velocità”). A vettura ferma è possi-
bile accedere al menù esteso. Molte funzioni, su vetture
equipaggiate con sistema Connect Nav+, vengono vi-
sualizzate dal display del navigatore.
–
+ +
–
MODE
pressione
breve del
pulsante
Deutsch
English
Español
Italiano
Português
Français
(*) Funzione visualizzata
solo dopo l’avvenuta disat-
tivazione del sistema S.B.R.
da parte della Rete Assi-
stenziale Lancia.
fig. 28
+
– +
–+
–
+
–
+ –
BUZZ. CINT.
(*) (per versioni/mercati, dove previsto) BAG. PASSEGG.

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

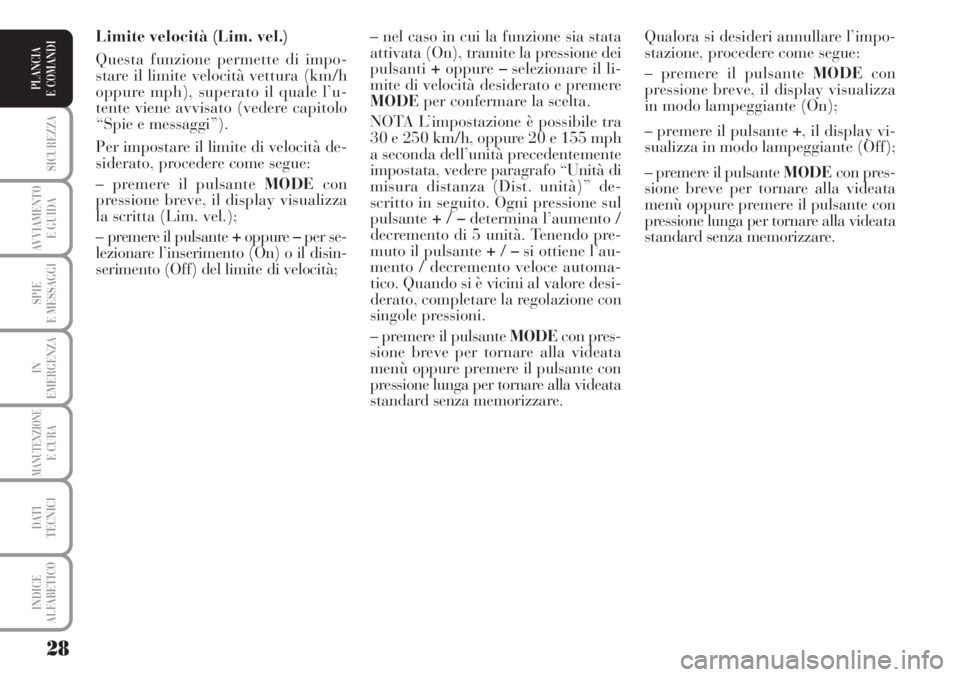

Limite velocità (Lim. vel.)
Questa funzione permette di impo-
stare il limite velocità vettura (km/h
oppure mph), superato il quale l’u-
tente viene avvisato (vedere capitolo
“Spie e messaggi”).
Per impostare il limite di velocità de-
siderato, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
la scritta (Lim. vel.);
– premere il pulsante +oppure –per se-
lezionare l’inserimento (On) o il disin-
serimento (Off) del limite di velocità;Qualora si desideri annullare l’impo-
stazione, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (On);
– premere il pulsante +, il display vi-
sualizza in modo lampeggiante (Off);
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. – nel caso in cui la funzione sia stata
attivata (On), tramite la pressione dei
pulsanti+oppure –selezionare il li-
mite di velocità desiderato e premere
MODEper confermare la scelta.
NOTA L’impostazione è possibile tra
30 e 250 km/h, oppure 20 e 155 mph
a seconda dell’unità precedentemente
impostata, vedere paragrafo “Unità di
misura distanza (Dist. unità)” de-
scritto in seguito. Ogni pressione sul
pulsante+/–determina l’aumento /
decremento di 5 unità. Tenendo pre-
muto il pulsante +/–si ottiene l’au-
mento / decremento veloce automa-
tico. Quando si è vicini al valore desi-
derato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

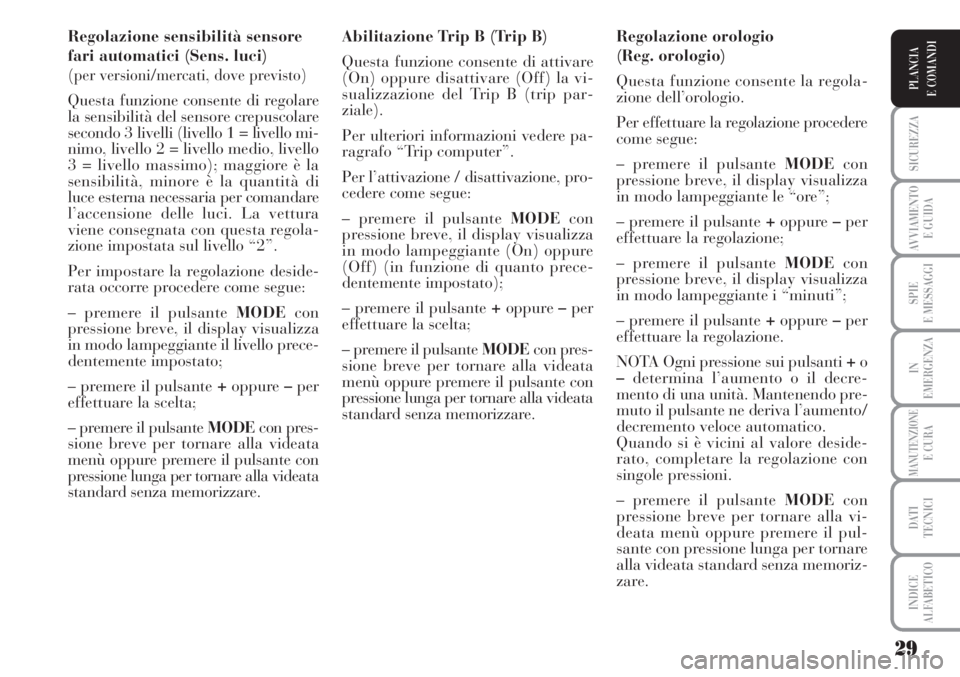

Regolazione sensibilità sensore
fari automatici (Sens. luci)
(
per versioni/mercati, dove previsto)
Questa funzione consente di regolare
la sensibilità del sensore crepuscolare
secondo 3 livelli (livello 1 = livello mi-
nimo, livello 2 = livello medio, livello
3 = livello massimo); maggiore è la
sensibilità, minore è la quantità di
luce esterna necessaria per comandare
l’accensione delle luci. La vettura
viene consegnata con questa regola-
zione impostata sul livello “2”.
Per impostare la regolazione deside-
rata occorre procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante il livello prece-
dentemente impostato;
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Abilitazione Trip B (Trip B)
Questa funzione consente di attivare
(On) oppure disattivare (Off) la vi-
sualizzazione del Trip B (trip par-
ziale).
Per ulteriori informazioni vedere pa-
ragrafo “Trip computer”.
Per l’attivazione / disattivazione, pro-
cedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (On) oppure
(Off) (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione orologio
(Reg. orologio)
Questa funzione consente la regola-
zione dell’orologio.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante le “ore”;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante i “minuti”;
– premere il pulsante +oppure –per
effettuare la regolazione.
NOTA Ogni pressione sui pulsanti +o
–determina l’aumento o il decre-
mento di una unità. Mantenendo pre-
muto il pulsante ne deriva l’aumento/
decremento veloce automatico.
Quando si è vicini al valore deside-
rato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.

30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Sblocco porte e portellone
bagagliaio (Chiave)
Questa funzione consente: lo sblocco
delle porte anteriori e posteriori, lo
sblocco unicamente della porta lato
guida oppure lo sblocco di tutte le
porte compreso il portellone baga-
gliaio.
Per effettuare tale impostazione, pro-
cedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
“Apri porte”, “Apri guida” e “Apri
tutto”;
– premere il pulsante +oppure –per
effettuare la scelta. La voce selezio-
nata sarà visualizzata in modo lam-
peggiante;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare. – premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “il mese”;
– premere il pulsante +oppure –per
effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “il giorno”;
– premere il pulsante +oppure –per
effettuare la regolazione.
Nota Ogni pressione sui pulsanti +o
–determina l’aumento o il decre-
mento di una unità. Mantenendo pre-
muto il pulsante ne deriva l’aumento /
decremento veloce automatico.
Quando si è vicini al valore deside-
rato, completare la regolazione con
singole pressioni.
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata

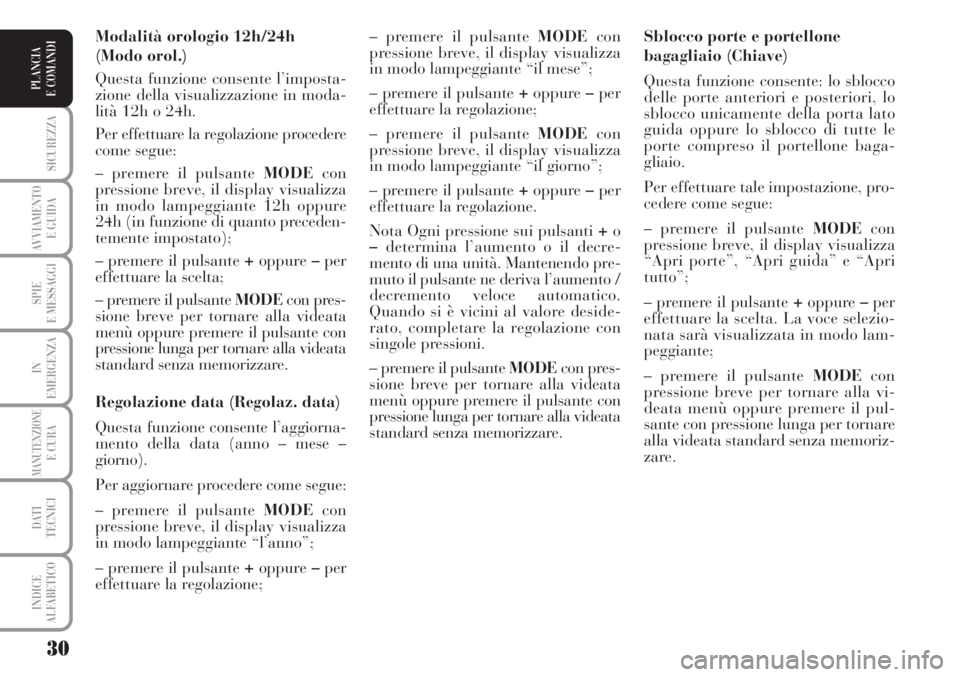

standard senza memorizzare. Modalità orologio 12h/24h
(Modo orol.)
Questa funzione consente l’imposta-
zione della visualizzazione in moda-
lità 12h o 24h.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante 12h oppure
24h (in funzione di quanto preceden-
temente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon pres-
sione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione data (Regolaz. data)
Questa funzione consente l’aggiorna-
mento della data (anno – mese –
giorno).
Per aggiornare procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante “l’anno”;
– premere il pulsante +oppure –per
effettuare la regolazione;

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Unità di misura “distanza”
(Dist. unità)
Questa funzione consente l’imposta-
zione dell’unità di misura distanza
(km oppure mi).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km) oppure
(mi) (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.Per effettuare tale impostazione, oc-
corre procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza
in modo lampeggiante (km/l) oppure
(l/100km) (in funzione di quanto pre-
cedentemente impostato);
– premere il pulsante +oppure –per
effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare. Unità di misura “consumo”
(Consumo)
Questa funzione permette di impo-
stare l’unità di misura relativa alla
quantità di carburante consumato
(km/l, l/100 km oppure mpg) corre-
lata all'unità di misura della distanza
selezionata (km oppure miglia,vedere
paragrafo precedente “Unità di mi-
sura distanza”).
Se l’unità di misura distanza impo-
stata è “km” il display consente l’im-
postazione dell’unità di misura (km/l
oppure l/100km) riferita alla quan-
tità di carburante consumato. Se l’u-
nità di misura distanza impostata è
“mi” il display visualizzerà la quan-
tità di carburante consumato in
“mpg”.
