2010 Lancia Musa Libretto Uso Manutenzione (in Italian)

48
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
COMANDI
Amanopola attivazione ventilatore e regolazione velocità
Bghiera girevole regolazione temperatura aria (miscelazione aria calda/
fredda)
Cpulsante inserimento/disinserimento lunotto termico
Dpulsante inserimento/disinserimento compressore climatizzatore;
Eghiera selezione distribuzione aria
Fmanopola inserimento/disinserimento ricircolo aria interna.
CLIMATIZZATORE MANUALE
(per versioni/mercati, dove previsto)
DIFFUSORI CENTRALI E
LATERALI fig. 57-58
ADiffusori fissi per disappanna-
mento/sbrinamento vetri laterali
BComando per apertura/chiusura
diffusore
CComando orientamento diffusore
e flusso aria.
fig. 57L0D0061m
fig. 58 fig. 59L0D0062mL0D0064m

49
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISTRIBUZIONE ARIA
La ghiera girevole Econsente all’aria
immessa all’interno della vettura di
raggiungere tutte le zone dell’abita-
colo secondo 5 possibilità di scelta:
«erogazione aria dai diffusori cen-
trali e bocchette laterali 2 e 4;
Δconsente di erogare aria dai diffu-
sori centrali laterali 2 e 4 e verso il
basso 5 e 6 (funzione bilevel);
≈consente di erogare aria verso il
basso 5 e 6;
ƒconsente di erogare aria verso il
basso 5 e 6 e contemporaneamente
verso il parabrezza 3;
-consente il disappannamento e lo
sbrinamento del parabrezza 3 e
dei cristalli laterali anteriori 1.ATTIVAZIONE RICIRCOLO ARIA
INTERNA
Posizionare la manopola F-fig. 59su
….
È consigliabile inserire il ricircolo aria
interna durante le soste in colonna od
in galleria per evitare l’immissione di
aria esterna inquinata. Evitare di uti-
lizzare in modo prolungato tale fun-
zione, specialmente con più persone a
bordo vettura, in modo da prevenire
la possibilità di appannamento dei
cristalli.
AVVERTENZA Il ricircolo aria in-
terna consente, in base alla modalità
di funzionamento selezionata (“ri-
scaldamento” o “raffreddamento”),
un più rapido raggiungimento delle
condizioni desiderate. L’inserimento
del ricircolo aria interna è sconsigliato
in caso di giornate piovose/fredde per
evitare la possibilità di appannamento
dei cristalli. REGOLAZIONE TEMPERATURA
Procedere come segue:
Ruotare verso destra (indice sul set-
tore rosso) la ghiera girevole B-fig. 59
per aumentare la temperatura o verso
sinistra per diminuirla;
REGOLAZIONE VELOCITÀ
VENTILATORE
Per ottenere una buona ventilazione
dell’abitacolo, procedere come segue:
❒aprire completamente i diffusori
d’aria centrali 4 e laterali 2;
❒posizionare la ghiera girevole B-
fig. 59sul settore blu;
❒posizionare la manopola Asulla
velocità desiderata;
❒posizionare la ghiera Esu
«;
❒disinserire il ricircolo aria interna
posizionando la manopola Fsu
Ú.

50
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Antiappannamento cristalli
In casi di forte umidità esterna e/o di
pioggia e/o di forti differenze di tem-
peratura tra interno ed esterno abita-
colo, si consiglia di effettuare la se-
guente manovra preventiva di an-
tiappannamento dei cristalli:
❒disinserire il ricircolo aria interna
posizionando la manopola F-
fig. 59su
Ú;
❒ruotare la ghiera girevole Bsul set-
tore rosso;
❒ruotare la manopola Asu 2;
❒ruotare la ghiera girevole Esu
-con possibilità di passaggio in po-
sizioneƒnel caso non si noti ap-
pannamento dei cristalli.
AVVERTENZA Il climatizzatore è
molto utile per accelerare il disap-
pannamento dei cristalli: è pertanto
sufficiente effettuare la manovra di
disappannamento come precedente-
mente descritto ed attivare l’impianto
premendo il pulsante D. DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la ghiera girevole Bsul set-
tore rosso;
❒ruotare la manopola Asu 4
-;
❒ruotare la ghiera girevole Esu
-;
❒disinserire il ricircolo aria interna
posizionando la manopola Fsu
Ú.
A disappannamento/sbrinamento av-
venuto agire sui comandi di normale
utilizzo per ripristinare le condizioni
di comfort desiderate. RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla
plancia portastrumenti;
❒ruotare la ghiera girevole B-fig. 59
sul settore rosso;
❒ruotare la manopola Asu 4
-;
❒ruotare la ghiera girevole Esu
≈.

51
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
ELETTRICI
(per versioni/mercati, dove previsto)
Premere il pulsante C-fig. 59per at-
tivare questa funzione: l’avvenuto in-
serimento della funzione è evidenziato
dall’accensione del led sul pulsante
stesso.
La funzione è temporizzata e viene di-
sattivata automaticamente dal sistema
dopo il tempo predeterminato. Per
escludere anticipatamente la funzione,
premere nuovamente il pulsante C.
AVVERTENZA Non applicare adesivi
sulla parte interna del cristallo poste-
riore in corrispondenza dei filamenti
del lunotto termico per evitare di dan-
neggiarlo.Regolazione raffreddamento
Procedere come segue:
❒disinserire il ricircolo aria interna
posizionando la manopola F-
fig. 59su
Ú;
❒ruotare la ghiera girevole Bin
senso orario per aumentare la tem-
peratura;
❒ruotare la manopola Ain senso
antiorario per diminuire la velocità
del ventilatore.
MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’im-
pianto di climatizzazione deve essere
messo in funzione almeno una volta
al mese per circa 10 minuti. Prima
della stagione estiva far verificare l’ef-
ficienza dell’impianto presso la Rete
Assistenziale Lancia. CLIMATIZZAZIONE
(raffreddamento e
deumidificazione)
Procedere come segue:
❒ruotare la ghiera girevoleB-fig. 59
sul settore blu per selezionare la
temperatura;
❒ruotare la manopola Asulla velo-
cità desiderata;
❒posizionare la ghiera Esu
«;
❒posizionare la manopola Fsu
….
❒premere il pulsante D
√(accen-
sione del led sul pulsante stesso).

52
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
La temperatura dell’aria immessa è
sempre controllata automaticamente,
in funzione delle temperature impo-
state sul display del guidatore e del
passeggero anteriore (tranne quando
l’impianto è spento o in alcune condi-
zioni quando il compressore è disin-
serito).
Il sistema permette di impostare o
modificare manualmente i seguenti
parametri e funzioni:
❒temperature aria lato guidatore/
passeggero anteriore;
❒velocità del ventilatore (variazione
continua);
❒assetto distribuzione aria su cin-
que posizioni (guidatore/ passeg-
gero anteriore);
❒abilitazione compressore;
❒priorità distribuzione monozona/
bi-zona;
❒funzione sbrinamento/ disappan-
namento rapido;
❒ricircolo dell’aria;
❒lunotto termico;
❒spegnimento del sistema. ❒inserimento del compressore (per
il raffreddamento/ deumidifica-
zione dell’aria);
❒ricircolo dell’aria.
Tutte queste funzioni sono modifica-
bili manualmente, cioè si può inter-
venire sul sistema selezionando a pro-
prio piacimento una o più funzioni e
modificarne i parametri. In questo
modo però si disattiva il controllo au-
tomatico delle funzioni modificate
manualmente sulle quali il sistema in-
terverrà soltanto per motivi di sicu-
rezza (es. rischio di appannamento).
Le scelte manuali sono sempre prio-
ritarie rispetto all’automatismo e ven-
gono memorizzate fino a quando l’u-
tente non restituisce il controllo al-
l’automatismo, tranne nei casi in cui
il sistema interviene per particolari
condizioni di sicurezza.
L’impostazione manuale di una fun-
zione non pregiudica il controllo delle
altre in automatico.
La quantità di aria immessa nell’abi-
tacolo è indipendente dalla velocità
della vettura, essendo regolata dal
ventilatore controllato elettronica-
mente.CLIMATIZZATORE
AUTOMATICO
BI-ZONA
(per versioni/mercati, dove previsto)
GENERALITÀ
Il climatizzatore automatico bi-zona
regola la temperatura, la distribuzione
dell’aria nell’abitacolo su due zone:
lato guidatore e lato passeggero. Il
controllo della temperatura è basato
sulla “temperatura equivalente”: il si-
stema, cioè, lavora continuamente per
mantenere costante il comfort dell’a-
bitacolo e compensare le eventuali va-
riazioni delle condizioni climatiche
esterne compreso l’irraggiamento so-
lare rilevato da un sensore apposito.
I parametri e le funzioni controllate
automaticamente sono:
❒temperatura aria alle bocchette
lato guidatore/passeggero ante-
riore;
❒distribuzione aria alle bocchette
lato guidatore/passeggero ante-
riore;
❒velocità del ventilatore (variazione
continua del flusso d’aria);

53
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

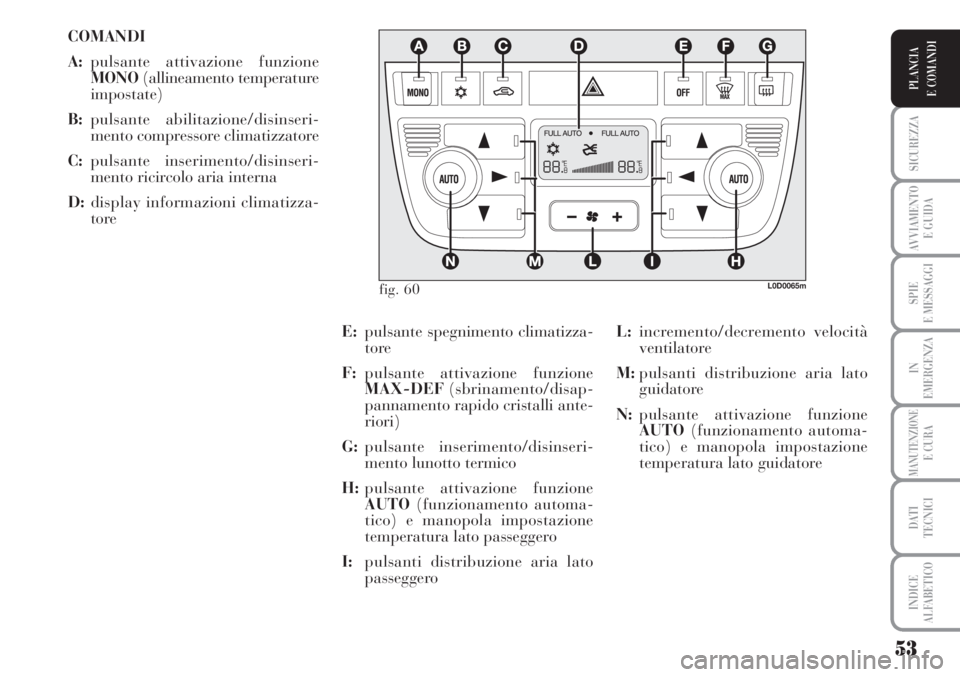

COMANDI
A:pulsante attivazione funzione
MONO(allineamento temperature
impostate)
B:pulsante abilitazione/disinseri -
mento compressore climatizzatore
C:pulsante inserimento/disinseri -
mento ricircolo aria interna
D:display informazioni climatizza-
tore
L:incremento/decremento velocità
ventilatore
M:pulsanti distribuzione aria lato
guidatore
N:pulsante attivazione funzione
AUTO(funzionamento automa-
tico) e manopola impostazione
temperatura lato guidatore E:pulsante spegnimento climatizza-
tore
F:pulsante attivazione funzione
MAX-DEF(sbrinamento/disap-
pannamento rapido cristalli ante-
riori)
G:pulsante inserimento/disinseri -
mento lunotto termico
H:pulsante attivazione funzione
AUTO(funzionamento automa-
tico) e manopola impostazione
temperatura lato passeggero
I:pulsanti distribuzione aria lato
passeggero
fig. 60L0D0065m

54
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

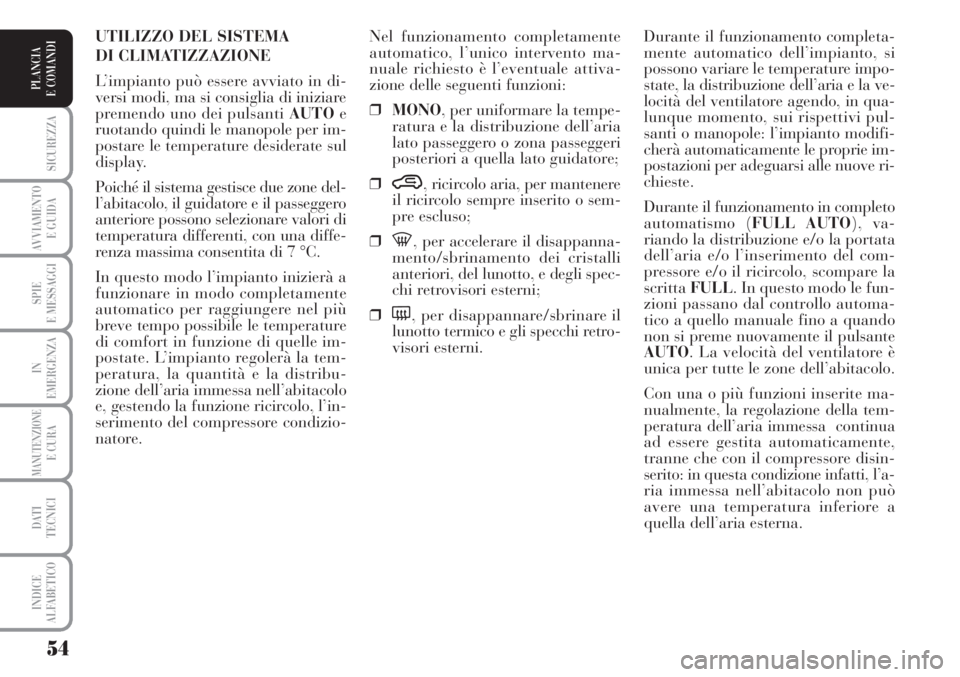

Durante il funzionamento completa-
mente automatico dell’impianto, si
possono variare le temperature impo-
state, la distribuzione dell’aria e la ve-
locità del ventilatore agendo, in qua-
lunque momento, sui rispettivi pul-
santi o manopole: l’impianto modifi-
cherà automaticamente le proprie im-
postazioni per adeguarsi alle nuove ri-
chieste.
Durante il funzionamento in completo
automatismo (FULL AUTO), va-
riando la distribuzione e/o la portata
dell’aria e/o l’inserimento del com-
pressore e/o il ricircolo, scompare la
scrittaFULL. In questo modo le fun-
zioni passano dal controllo automa-
tico a quello manuale fino a quando
non si preme nuovamente il pulsante
AUTO. La velocità del ventilatore è
unica per tutte le zone dell’abitacolo.
Con una o più funzioni inserite ma-
nualmente, la regolazione della tem-
peratura dell’aria immessa continua
ad essere gestita automaticamente,
tranne che con il compressore disin-
serito: in questa condizione infatti, l’a-
ria immessa nell’abitacolo non può
avere una temperatura inferiore a
quella dell’aria esterna. Nel funzionamento completamente
automatico, l’unico intervento ma-
nuale richiesto è l’eventuale attiva-
zione delle seguenti funzioni:
❒MONO, per uniformare la tempe-
ratura e la distribuzione dell’aria
lato passeggero o zona passeggeri
posteriori a quella lato guidatore;
❒
…, ricircolo aria, per mantenere
il ricircolo sempre inserito o sem-
pre escluso;
❒
-, per accelerare il disappanna-
mento/sbrinamento dei cristalli
anteriori, del lunotto, e degli spec-
chi retrovisori esterni;
❒
(, per disappannare/sbrinare il
lunotto termico e gli specchi retro-
visori esterni. UTILIZZO DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in di-
versi modi, ma si consiglia di iniziare
premendo uno dei pulsanti AUTOe
ruotando quindi le manopole per im-
postare le temperature desiderate sul
display.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero
anteriore possono selezionare valori di
temperatura differenti, con una diffe-
renza massima consentita di 7 °C.
In questo modo l’impianto inizierà a
funzionare in modo completamente
automatico per raggiungere nel più
breve tempo possibile le temperature
di comfort in funzione di quelle im-
postate. L’impianto regolerà la tem-
peratura, la quantità e la distribu-
zione dell’aria immessa nell’abitacolo
e, gestendo la funzione ricircolo, l’in-
serimento del compressore condizio-
natore.

55
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Questa funzione può essere inserita
quando si desidera riscaldare l’abita-
colo il più velocemente possibile,
sfruttando al massimo le potenzialità
dell’impianto. La funzione utilizza la
massima temperatura del liquido di
riscaldamento, mentre la distribu-
zione dell’aria e la velocità del venti-
latore vengono gestite dal sistema in
funzione delle condizioni.
In particolare, se il liquido di riscal-
damento non è sufficientemente
caldo, non si inserisce subito la mas-
sima velocità del ventilatore, al fine di
limitare l’ingresso nell’abitacolo di
aria non abbastanza calda.
Con la funzione inserita sono comun-
que consentite tutte le impostazioni
manuali.
Per disinserire la funzione è sufficiente
ruotare in senso antiorario la mano-
pola della temperatura, impostando
quindi la temperatura desiderata.
❒FunzioneLO(massimo raffredda-
mento):
si inserisce ruotando la manopola
della temperatura in senso antiorario
oltre il valore minimo (16 °C). Essa
può essere attivata sia dal lato guida-
tore che passeggero anteriore oppure
da entrambi (anche selezionando la
funzioneMONO). Questa funzione è prevista per facili-
tare la regolazione della temperatura
dell’interno abitacolo quando nella
vettura c’è solo il guidatore.
Per tornare alla gestione separata
delle temperature e della distribuzione
dell’aria nelle due zone dell’abitacolo,
basta ruotare le manopole Ho pre-
mere ancora il pulsante (A-MONO)
quando il led sul pulsante è acceso.
Ruotando le manopole completa-
mente a destra o a sinistra fino a por-
tarle nelle selezioni estreme HIoLO,
si inseriscono rispettivamente le fun-
zioni di massimo riscaldamento o raf-
freddamento:
❒FunzioneHI(massimo riscalda-
mento):
si inserisce ruotando la manopola
della temperatura in senso orario su-
perando il valore massimo (32 °C).
Essa può essere attivata sia dal lato
guidatore che passeggero anteriore
oppure da entrambi (anche selezio-

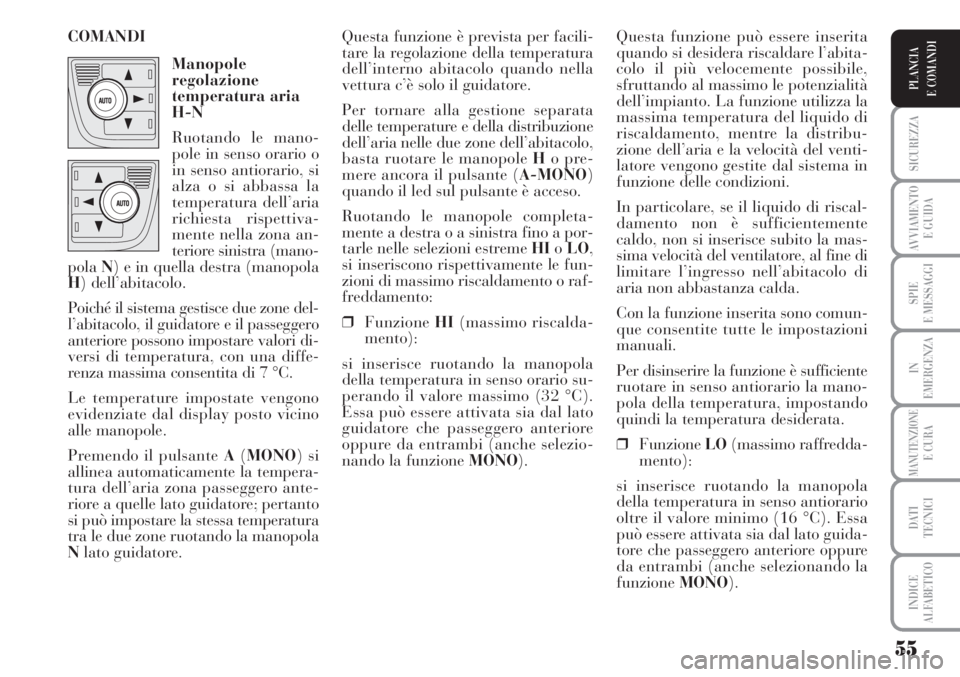

nando la funzione MONO). COMANDI
Manopole
regolazione
temperatura aria
H-N
Ruotando le mano-
pole in senso orario o
in senso antiorario, si
alza o si abbassa la
temperatura dell’aria
richiesta rispettiva-
mente nella zona an-
teriore sinistra (mano-
polaN) e in quella destra (manopola
H) dell’abitacolo.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero
anteriore possono impostare valori di-
versi di temperatura, con una diffe-
renza massima consentita di 7 °C.
Le temperature impostate vengono
evidenziate dal display posto vicino
alle manopole.
Premendo il pulsante A(MONO) si
allinea automaticamente la tempera-
tura dell’aria zona passeggero ante-
riore a quelle lato guidatore; pertanto
si può impostare la stessa temperatura
tra le due zone ruotando la manopola
Nlato guidatore.
