Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando, ri-
volgersi alla Rete Assistenziale Lancia
portando con sé la CODE card, un
documento di identità e i documenti
identificativi di possesso della vettura.CHIAVE MECCANICA
(DI RISERVA) fig, 15
La parte metallica E-fig. 15della
chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura della porta lato guida;
❒inserimento dispositivo sicurezza
porte quando l’impianto elettrico
risulta non funzionante (es. batte-
ria scarica);
❒inserimento dispositivo di sicu-
rezza bambini su porte posteriori. Sostituzione pila chiave con
telecomando fig. 14
Per sostituire la pila procedere come
segue:
❒premere il pulsante Ae portare
l’inserto metallico Bin posizione
di apertura;
❒ruotare la vite Cutilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria D
e sostituire la pila Erispettando le
polarità;
❒reinserire il cassetto portabatteria
Dall’interno della chiave e bloc-
carlo ruotando la vite C.
fig. 14b (per versioni/mercati,
dove previsto)L0D0492m
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli
appositi contenitori come
previsto dalle norme di legge oppure
possono essere consegnate alla Rete
Assistenziale Lancia, che si occu-
perà dello smaltimento.
fig. 14aL0D0379m
Page 18 of 218
17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

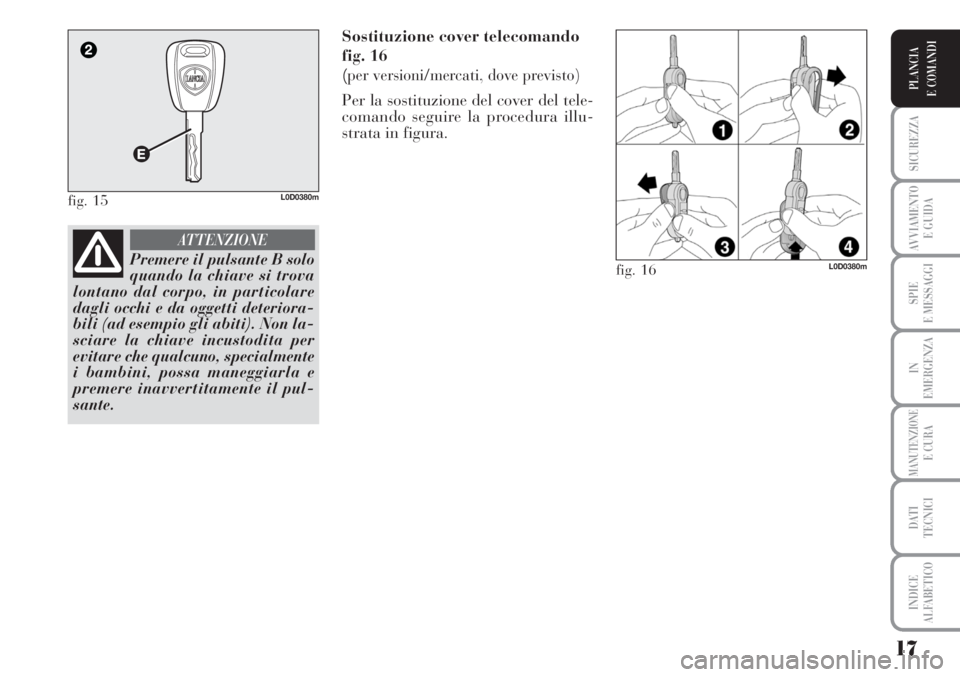

Sostituzione cover telecomando
fig. 16
(
per versioni/mercati, dove previsto)
Per la sostituzione del cover del tele-
comando seguire la procedura illu-
strata in figura.
fig. 15L0D0380m
fig. 16L0D0380mPremere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare
dagli occhi e da oggetti deteriora-
bili (ad esempio gli abiti). Non la-
sciare la chiave incustodita per
evitare che qualcuno, specialmente
i bambini, possa maneggiarla e
premere inavvertitamente il pul-
sante.
ATTENZIONE
Page 19 of 218

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDITipo di chiave
Chiave
meccanica
di riserva
Chiave principalecon telecomando
Lampeggio indicatori
di direzione
(solo con chiave
con telecomando)
Led di deterrenza
La pressione del pulsante Ëconsente l’apertura dello sportello carburante.
Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Blocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante Á
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di deterrenzaSblocco serratura
portellone
Pressione prolungata
(più di 2 secondi) sul pulsante
R
2 lampeggi
Lampeggio di deterrenza Sblocco serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante Ë
2 lampeggi
Spegnimento
Page 20 of 218

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPOSITIVO SICUREZZA
BAMBINI fig. 17
Impedisce l’apertura delle porte po-
steriori dall’interno.
Il dispositivo è inseribile solo a porte
aperte.
❒posizione1- dispositivo inserito
(porta bloccata);
❒posizione2- dispositivo disinse-
rito (porta apribile dall’interno).
Il dispositivo A rimane inserito anche
effettuando lo sblocco elettrico delle
porte.
AVVERTENZA Utilizzare sempre
questo dispositivo quando si traspor-
tano bambini.
AVVERTENZA Dopo aver azionato il
dispositivo su entrambe le porte po-
steriori, verificarne l’effettivo inseri-
mento agendo sulla maniglia interna
di apertura porte.Per riaprire le porte occorre:
❒inserire la chiave nel nottolino
della serratura lato guida e ruo-
tarla in senso antiorario
❒aprire la porta lato guida
❒dall’interno della vettura aprire le
porte rimanenti agendo sulle ri-
spettive leve ricavate nelle mani-
glie di apertura.
fig. 17L0D0101m
L’inserimento del disposi-
tivo di sicurezza bambini
A-fig. 19 è garantito solo se il not-
tolino viene ruotato e scatta nella
posizione orizzontale 1.
ATTENZIONE
Il disinserimento del di-
spositivo di sicurezza
bambini A-fig. 17 è garantito solo
se il nottolino viene ruotato e scatta
nella posizione verticale 2.
ATTENZIONE
DISPOSITIVO DI EMERGENZA
BLOCCO PORTE
DALL’ESTERNO fig. 18
Le porte sono dotate di un dispositivo
che permette di chiudere tutte le porte
tramite serratura in assenza di cor-
rente.
In questo caso, per chiudere le porte
della vettura occorre:
❒inserire la chiave di avviamento
nel nottolino B
❒ruotare il dispositivo in posizione
1e chiudere il battente.
fig. 18L0D0247
Non azionare il dispositivo
sicurezza bambini con-
temporaneamente alla maniglia
apertura porta.
ATTENZIONE
Page 21 of 218

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPOSITIVO DI
AVVIAMENTO
La chiave può ruotare in 3 diverse po-
sizioni:
❒STOP: motore spento, chiave
estraibile, blocco dello sterzo. Al-
cuni dispositivi elettrici (es. auto-
radio, alzacristalli elettrici…) pos-
sono funzionare.
❒MAR: posizione di marcia. Tutti i
dispositivi elettrici possono fun-
zionare.
❒AV V: avviamento del motore (po-
sizione instabile).
Il dispositivo di avviamento è provvi-
sto di un meccanismo di sicurezza che
obbliga, in caso di mancato avvia-
mento del motore, a riportare la
chiave in posizione STOPprima di ri-
petere la manovra di avviamento.
È tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone
sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al de-
cadimento delle prestazioni del si-
stema e della garanzia, gravi pro-
blemi di sicurezza , nonché la non
conformità omologativa della vet-
tura.
ATTENZIONE
fig. 19L0D0021m
In caso di manomissione
del dispositivo di avvia-
mento (ad es. un tentativo di furto),
farne verificare il funzionamento
presso la Rete Assistenziale Lan-
cia prima di riprendere la marcia.
ATTENZIONE
Scendendo dalla vettura
togliere sempre la chiave,
per evitare che qualcuno azioni
inavvertitamente i comandi. Ri-
cordarsi di inserire il freno a
mano. Se la vettura è parcheggiata
in salita, inserire la prima marcia,
mentre se la vettura è posteggiata
in discesa, inserire la retromarcia.
Non lasciare mai bambini sulla
vettura incustodita.
ATTENZIONE
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre
si ruota la chiave in posizione MAR.
Non estrarre mai la chiave
quando la vettura è in mo-
vimento. Il volante si bloccherebbe
automaticamente alla prima ster-
zata. Questo vale sempre, anche nel
caso in cui la vettura sia trainata.
ATTENZIONE
Page 22 of 218

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
STRUMENTI
DI BORDO
TACHIMETRO fig. 20
Indica la velocità della vettura.
CONTAGIRI fig. 21
Indica i giri del motore al minuto.
AVVERTENZA Il sistema di controllo
dell’iniezione elettronica blocca pro-
gressivamente l’afflusso di carburante
quando il motore è in “fuori giri” con
conseguente progressiva perdita di po-
tenza del motore stesso.
Il contagiri, con motore al minimo,
può indicare un innalzamento di re-
gime graduale o repentino a seconda
dei casi.
Tale comportamento è regolare e non
deve preoccupare in quanto ciò può
verificarsi ad esempio all’inserimento
del climatizzatore o dell’elettroventi-
latore. In questi casi una variazione di
giri lenta serve a salvaguardare lo
stato di carica della batteria.L’accensione della spia Aindica che
nel serbatoio sono rimasti circa
6 litri di carburante.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti di
alimentazione potrebbero danneggiare
il catalizzatore. INDICATORE LIVELLO
CARBURANTE fig. 22
Lo strumento fornisce l’indicazione
dei litri di carburante presenti nel ser-
batoio (vedere quanto descritto al pa-
ragrafo “Rifornimento della vettura”).
fig. 20L0D0241mfig. 22L0D0023m
fig. 21L0D0242mfig. 23L0D0024m
Page 23 of 218

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPLAY
MULTIFUNZIONALE
(su quadro modale
a due righe)
La vettura può essere dotata di display
multifunzionale in grado di offrire
informazioni utili all’utente, in funzione
di quanto precedentemente impostato,
durante la guida della vettura. INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE fig. 23
L’accensione della spia Aindica l’au-
mento eccessivo della temperatura del
liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla
Rete Assistenziale Lancia. La lancetta
indica la temperatura del liquido di raf-
freddamento del motore ed inizia a for-
nire indicazioni quando la temperatura
del liquido supera 50°C circa. Nelle
normali condizioni di funzionamento la
lancetta potrà portarsi nelle diverse po-
sizioni all’interno del settore di indica-
zione in relazione alle condizioni d’uso
della vettura ed alla gestione del sistema
raffreddamento motore.
AVVERTENZA Se la lancetta si posi-
ziona ad inizio scala (bassa tempera-
tura) con la spia Aaccesa, significa
che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete
Assistenziale Lancia per la verifica
dell’impianto stesso.
Se la lancetta della tempe-
ratura del liquido di raf-
freddamento motore si po-
siziona sulla zona rossa,
spegnere immediatamente il motore
e rivolgersi alla Rete Assistenziale
Lancia.
fig. 24L0D0497m
VIDEATA “STANDARD” fig. 24
La videata standard è in grado di vi-
sualizzare le seguenti indicazioni:
AOdometro (visualizzazione chilo-
metri, oppure miglia, percorsi).
BOra (sempre visualizzata, anche
con chiave estratta e porte ante-
riori chiuse).
CPosizione assetto fari (solo con luci
anabbaglianti inserite).
DIndicazione di suggerimento cambio
marcia.
NOTA All’apertura di una porta an-
teriore il display si attiva visualiz-
zando per alcuni secondi l’ora ed i
chilometri, oppure miglia, percorsi.
Page 24 of 218

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PULSANTI DI COMANDO fig. 25
+Per scorrere sulla videata e sulle
relative opzioni le voci successive
o per incrementare il valore visua-
lizzato.
MODEPressione breve per accedere
al menù e/o passare alla vi-
deata successiva oppure con-
fermare la scelta desiderata.
Pressione lunga per ritornare
alla videata standard.
–Per scorrere sulla videata e sulle
relative opzioni le voci precedenti
o per decrementare il valore vi-
sualizzato.
NOTA I pulsanti
+e–attivano fun-
zioni diverse a seconda delle seguenti
situazioni.❒Per confermare la modifica ap-
portata all’ora, premere e mante-
nere premuto per più di 2 secondi
il tasto MODE.
Regolazione volume segnalatore
acustico (buzzer)
Per impostare il volume desiderato,
procedere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “bUZZ”;
❒il tasto +per aumentare il vo-
lume;
❒premere il tasto –per diminuire il
volume;
❒per confermare la modifica appor-
tata, premere e mantenere pre-
muto per più di 2 secondi il tasto
MODE.
Segnalazione superamento limite
impostato di velocità
Per impostare un valore di velocità
vettura di riferimento, oltrepassato il
quale il sistema informa l’utente di
questo evento mediante visualizza-
zione sul display e avviso acustico:
La vettura viene consegnata con que-
sta funzione in modalità “OFF”.
MENU DI SET-UP
Il “Menu di set -up” permette di ef-
fettuare le regolazioni e/o le imposta-
zioni seguenti:
❒REGOLAZIONE OROLOGIO
❒REGOLAZIONE VOLUME SE-
GNALATORE ACUSTICO (BUZ-
ZER)
❒IMPOSTAZIONE LIMITE VELO-
CITÀ
❒IMPOSTAZIONE UNITÀ DI MI-
SURA.
Regolazione orologio
La vettura viene consegnata con que-
sta funzione regolata sulle 24 ore.
Per impostare l’ora desiderata, proce-
dere come segue:
❒premere ripetutamente il tasto
MODEfino a visualizzare “Hour”;
❒premere il tasto +per aumentare
di un minuto;
❒premere il tasto –per diminuire di
un minuto.
Mantenendo premuti i pulsanti +o–
per alcuni secondi, ne deriva rispetti-
vamente l’avanzamento o la retroces-
sione rapida automatica sino al rila-
scio dei pulsanti.
fig. 25L0D0384m
