1.48V(▲)-1.416V
1155
500
940
805
1655
1000
400
75
601.3 Multijet
1200
500
940
805
1700
1000
400
75
601.6 Multijet
1275
500
1000
805
1775
1100
500
75
60
PESI
Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90 % e senza optional):
Portata utile (*)
compreso il conducente:
Carichi massimi
ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili:
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sul tetto:
Carico massimo sulla sfera
(rimorchio frenato):
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e
conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(
▲) Motorizzazione prevista solo per alcune versioni/mercati

201
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
1.6 Multijet 1.416V1.48V(▲)1.3 Multijet
RIFORNIMENTI
Serbatoio del carburante:
compresa una riserva di:
Serbatoio del carburante: compresa una riserva di:
Impianto di raffreddamento
motore:
Coppa del motore:Coppa del motore e filtro:
Coppa del motore:
Coppa del motore e filtro:
Scatola del cambio/
differenziale:
Circuito freni idraulici:
Recipiente liquido
lavacristallo/lavalunotto;
(▲) Motorizzazione prevista solo per alcune versioni/mercati
(❐) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UPe del 40% di acqua demi-
neralizzata.
kg
–
–
–
–
–
–
–
3,74
4,0
1,6
–
–Combustibili prescritti
Prodotti originali
Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228)
Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua demineralizzata
e liquido PARAFLU UP
al 50%
(❐)
SELENIA K P.E.
SELENIA WR P.E.
TUTELA CAR
TECHNYX
TUTELA TOP 4
Miscela di acqua e liquido
TUTELA PROFESSIONAL
SC 35 litri
47
5 - 7
–
–
4,5
2,4
2,6
–
–
1,65
0,45
1,5kg
–
–
–
–
–
2,1
2,25
–
–
1,5
–
–litri
47
5 - 7
–
–
4,5
2,5
2,7
–
–
1,65
0,45
1,5kg
–
–
–
–
–
2,2
2,35
–
–
1,5
–
–litri
–
–
47
5 - 7
6,0
–
–
2,85
3,0
1,98
0,45
1,5kg
–
–
–
–
–
–
–
2,54
2,65
1,8
–
–litri
–
–
47
5 - 7
7,8
–
–
4,4
4,7
–
0,45
1,5

202
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
FLUIDI E LUBRIFICANTI
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
Impiego
Lubrificanti
per motori
a benzina
Lubrificanti per
motori a gasolio
Per le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni
minime ACEA C2; in questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione
con i lubrificanti consigliati presso la Rete Assistenziale Lancia.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA C3 e ACEA C2 potrebbe causare danni al motore non coperti da
garanzia.Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificanti con base sintetica di gradazione
SAE 5W-40 ACEA C3. Qualificazione FIAT 9.55535-S2.
Lubrificanti con base sintetica di gradazione SAE 5W- 30.
QualificazioneFIAT 9.55535-S1.Fluidi e lubrificanti
originali
SELENIA K P.E.
Contractual Technical
Reference N° F603.C07
SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Intervallo
di sostituzione
Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata

203
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
Impiego
(●)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle prescritte.
(❐) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UPe del 40% di acqua demi-
neralizzata.
Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificante interamente sintetico di gradazione
SAE 75W-85 Supera le specifiche API GL-4 PLUS,
FIAT 9.55550 MIL-L- 2105 D LEV.
Qualificazione FIAT 9.55550-MX3
Grasso al bisolfuro di molibdeno, per elevate temperature
di utilizzo. Consistenza NLGI 1-2
Qualificazione FIAT 9.55580
Grasso sintetico a base poliurea per alte temperature.
Consistenza NLGI 2
Qualificazione FIAT 9.55580
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NLGI 0-1
Qualificazione FIAT 9.55580
Fluido sintetico, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Qualificazione FIAT 9.55597
Protettivo con azione anticongelante di colore rosso a base
di glicole monoetilenico inibito con formulazione organica
basata sulla tecnologia O.A.T.
Supera le specifiche CUNA NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523
Additivo per gasoli con azione protettiva per
motori Diesel
Miscela di alcoli e tensioattivi CUNA NC 956-11
Qualificazione FIAT 9.55522Fluidi e lubrificanti
originali
TUTELA CAR
TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU UP (
●)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Applicazioni
Cambio e differenziali
meccanici
Giunto omocinetico
lato ruota
Giunti omocinetici lato
differenziale soggetti
ad alte temperature
(versioni 1.4
16V)
Giunti omocinetici
lato differenziale
Comandi idraulici
freni e frizione
Circuiti di raffreddamento.
Percentuale di impiego
50% fino a -35° C. Non
miscelabile con prodotti di
formulazione differente
(❐)
Da miscelare al gasolio
(25 cc per 10 litri)
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli Lubrificanti
e grassi per la
trasmissione
del moto
Liquido per freni
Protettivo
per radiatori
Additivo per
il gasolio
Liquido per
lavacristallo/
lavalunotto

204
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
CONSUMO DI CARBURANTE
I valori di consumo carburante, riportati nella seguente tabella, sono determinati sulla base di prove omologative pre-
scritte da specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l’utilizzo di circola-
zione urbana della vettura;
❒ciclo extraurbano: viene effettuata una guida che simula l’utilizzo di circolazione extraurbana della vettura con fre-
quenti accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del
ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della
vettura, livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di porta-
pacchi sul tetto, altre situazioni che penalizzano la penetrazione aerodinamica o la resistenza all’avanzamento portano
a valori di consumo diversi da quelli rilevati.
Secondo Direttiva Europea vigente (litri x 100 km) Urbano Extraurbano Combinato
1.48V(▲) 7,9 5,1 6,1
1.416V(5 marce) 8,5 5,5 6,6
1.416V(6 marce) 8,5 4,8 6,2
1.3 Multijet 70CV 5,8 4,1 4,7
1.3 Multijet 90CV 5,8 3,9 4,6
1.3 Multijet 95CV 5,7 3,8 4,5
1.6 Multijet 6,0 4,0 4,7
(
▲) Motorizzazione prevista solo per alcune versioni/mercati

205
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
EMISSIONI di CO
2SECONDO LA DIRETTIVA EUROPEA VIGENTE (g/km)
1.48V(▲)1.416V
5 marce 6 marce
145 157 146
(
▲) Motorizzazione prevista solo per alcune versioni/mercati
1.3 Multijet 70CV 1.3 Multijet 90CV 1.3 Multijet 95CV 1.6 Multijet
125 120 118 124

206
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI

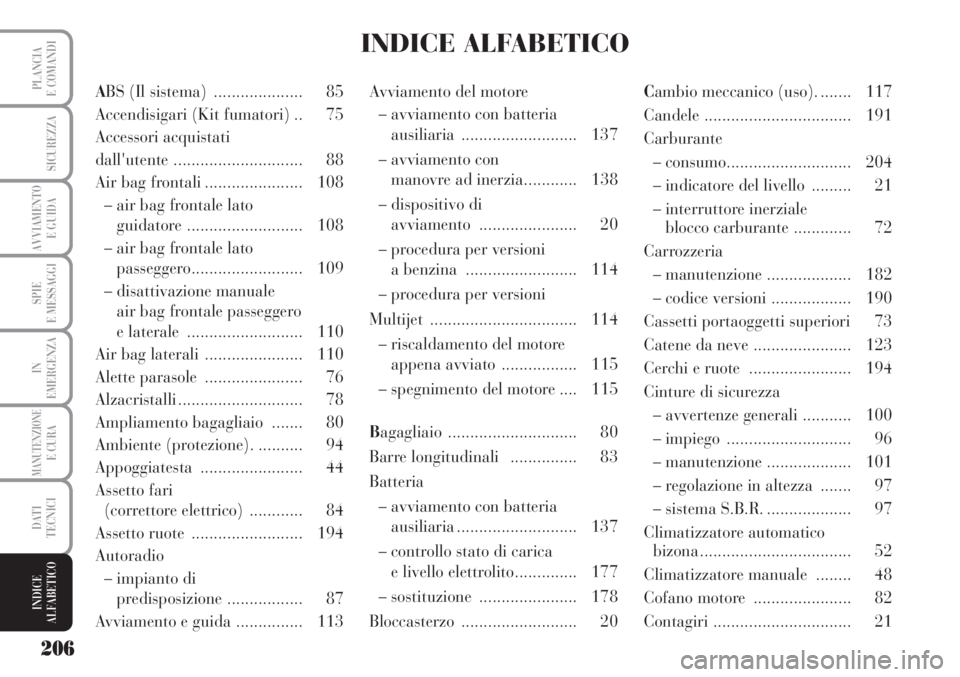

INDICE
ALFABETICO
