2010 Lancia Delta Drift- och underhållshandbok (in Swedish)

96LÄR KÄNNA DIN BIL
MAGIC BACK BOX (DUBBELT LASTUTRYMME)
fig. 63-64 (på utförande/marknad där detta finns)
Förutom fällbara baksäten kan bilen vara försedd med
lastutrymme som kan delas in två plan med ett golvplan
och ett övre plan.
Med lastplanet i högt läge kan man under detta skapa
ett extra förvaringsutrymme för ömtåligare eller mindre
föremål,
Lyft på skivan A för att komma åt utrymmet under ba-
gageutrymmet och placera önskade föremål där.
VARNING Omflyttning av lastplanet måste göras med
grepp om mittdelen i förhållande till bagageutrymmet.För att föra ned planet A i golvnivå fig. 63:
❍för upp skydden C-fig.62 så att de är uppfällda verti-
kalt mot ryggstöden till baksätet;
❍tryck på reglaget B och för upp planet A till cirka 45°
vinkel (1);
❍dra planet rakt utåt till sitt ändläge (2);
❍tryck planet lätt nedåt då att det hamnar i läge 3 (helt
nedfört);
❍fäll ned planet i detta läge (4).
För att föra upp planet A från golvnivå, fig. 64:
❍tryck på reglaget B och för upp planet A till cirka 45°
vinkel (1);
❍dra upp planet till läge 2 och angör stöden D;
❍för in planet hela vägen till läge 3;
❍låt planet kommer ned i horisontalt i högläge (4)
Gör så här för att ta ut reservhjulet:
❍för upp lastplanet genom att trycka på handtaget B;
❍lyft upp mattan i bagagerummet ;
❍dra it bandet med fästet till mattan och häkta det den
övre listen i bagageutrymmet.
fig. 62L0E0220m

LÄR KÄNNA DIN BIL97
1
fig. 63L0E0221m

98LÄR KÄNNA DIN BIL
fig. 64L0E0222m

LÄR KÄNNA DIN BIL99
1
fig. 65L0E0053m
MOTORHUV
ÖPPNA MOTORHUVEN fig. 65
Gör så här:
❍för spaken A-fig. i den riktning som anges av pilen;
❍tryck på spaken B enligt figuren;
❍lyft på huven och frigör samtidigt stödet C från låset
och för ena änden till hållaren D på motorhuven (sto-
ra spåret) och fäst i säkerhetsläge (lilla spåret), så-
som visas på bilden.
Felaktig isättning av stödet kan göra att mo-
torhuven slår igen. Öppna bara huven på
stillastående bil.
Innan man öppnar motorhuven ska man se
till att armarna till vindrutetorkaren inte är
upplyfta från vindrutan.

100LÄR KÄNNA DIN BIL
När motorn är varm ska man vara extra för-
siktig vid ingrepp i motorrummet för att und-
vika brännskada. Undvik att ha händerna i
närheten av fläkten: den kan gå igång även om
startnyckeln inte är i. Vänta tills motorn svalnat.
Var uppmärksam på att scarfsar, slipsar och
andra löst hängande klädesdetaljer kan fast-
na i rörliga motordelar och orsaka allvarli-
ga skador på den som bär dem.
STÄNGA MOTORHUVEN fig. 65
Gör så här:
❍Håll motorhuven uppe med ena handen och för med
den andra staget C ur hållaren D och återför den till
låset.
❍För ned motorhuven cirka 20 cm från motorrummet
och låt den sedan gå igen av sig själv: Kontrollera att
den är helt och hållet stängd och inte bara låst i sä-
kerhetsläge. Om den bara är låst i säkerhetsläge ska
man inte försöka trycka igen den utan istället öppna
den och göra om stängningen.
Av säkerhetsskäl skall huven alltid vara or-
dentligt stängd under körning. Kontrollera
därför alltid att huven stängts riktigt genom
att kontrollera att låset klickar på plats. Om man
under körningen upptäcker att huven inte är or-
dentligt stängd ska man omedelbart stanna bilen
och stänga huven. Bilen måste då stå helt stilla.

LÄR KÄNNA DIN BIL101
1

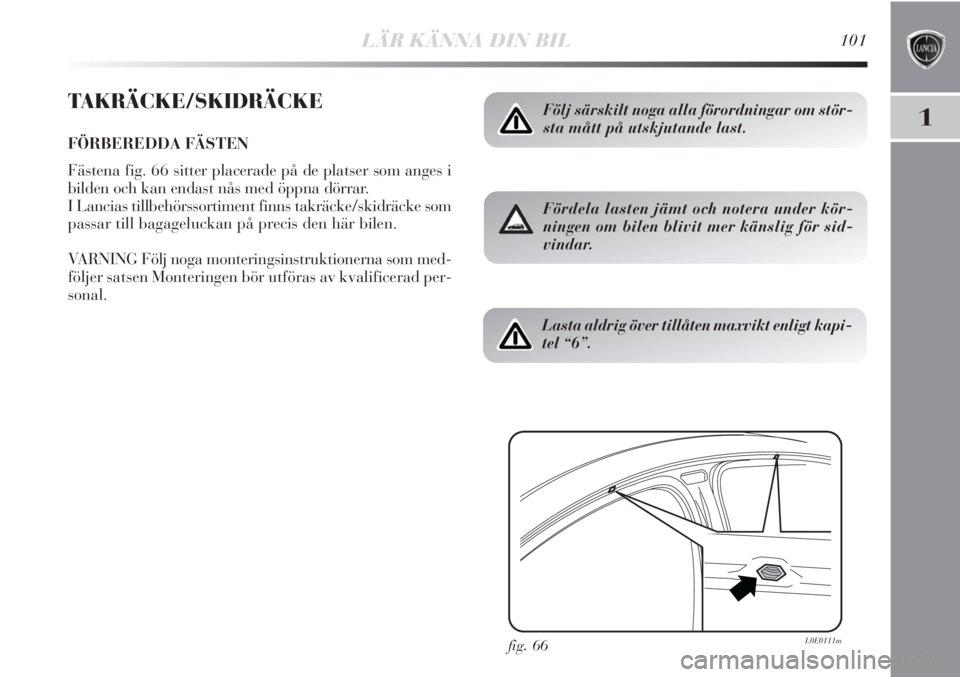

TAKRÄCKE/SKIDRÄCKE
FÖRBEREDDA FÄSTEN
Fästena fig. 66 sitter placerade på de platser som anges i
bilden och kan endast nås med öppna dörrar.
I Lancias tillbehörssortiment finns takräcke/skidräcke som
passar till bagageluckan på precis den här bilen.
VARNING Följ noga monteringsinstruktionerna som med-
följer satsen Monteringen bör utföras av kvalificerad per-
sonal.
fig. 66L0E0111m
Följ särskilt noga alla förordningar om stör-
sta mått på utskjutande last.
Fördela lasten jämt och notera under kör-
ningen om bilen blivit mer känslig för sid-
vindar.
Lasta aldrig över tillåten maxvikt enligt kapi-
tel “6”.

102LÄR KÄNNA DIN BIL
STRÅLKASTARE
RIKTNING AV STRÅLKASTARNA
Att strålkastarna är rätt riktade är avgörande för komfort
och säkerhet inte bara för föraren men även för alla an-
dra i trafiken. Regler om rätt riktade strålkastare ingår i
trafikförordningen.
För att garantera sig själv och andra trafikanter bästa möj-
liga synlighet när man kör med tända ljus måste strål-
kastarna vara rätt riktade.
För kontroll och eventuell inställning kontaktar man auk-
toriserad verkstad för Lancia.
Kontrollera ljusstrålens riktning varje gång som lastvikten
ändras.
KOMPENSATION FÖR LUTNING fig. 67
Bilen är försedd med omställare för strålkastare som fun-
gerar när startnyckeln står på MAR och halvljuset är på.
När bilen är lastad tyngs bakdelen ned och strålkastar-
käglan hamnar högre upp.
Då trycker man på knapparna A och B för att ge strål-
kastarna rätt inställning i förhållande till vägen.
Displayen på instrumentpanelen ger visar läge i förhål-
lande till omställning.Rätt läge i förhållande till lasten
Läge 0 – en eller två personer i framsätena.
Läge 1 – fem personer.
Läge 2 – fem personer + last i bagageutrymmet
Läge 3 – förare + max tillåten last, allt stuvat
i bagagerummet.
RIKTNING AV DIMSTRÅLKASTARE
(på utförande/marknad där detta finns)
För kontroll och eventuell inställning kontaktar man auk-
toriserad verkstad för Lancia.
fig. 67L0E0054m

LÄR KÄNNA DIN BIL103
1
OMRIKTNING AV STRÅLKASTARE UTOMLANDS
Halvljuset ställs in för trafiken i det land där bilen säljs som
ny. När man kör i länder med omvänd trafik måste man
täcka del av strålkastarna enligt den lokala trafikförord-
ningen för att inte blända de som kör i motsatt riktning.
KURVLJUS (AFS)
AFS är ett system för Xenon-strålkastare som riktar ljus-
käglan och anpassar den efter körförhållandena och föl-
jer rattutslagen på ett kontinuerligt och automatiskt sätt.
Systemet styr ljuskäglan för att belysa vägen på bästa sätt
i förhållande till bilens hastighet, vinkelbredd på kur-
va/sväng och styrhastigheten.Aktivering/deaktivering av systemet fig. 68
Kurvljuset aktiveras automatiskt när bilen startas. I det-
ta läge är LED-lampan som sitter på knappen A fortfa-
rande släckt.
När man trycker på knappen kommer kurvljuset (om ak-
tiverat) att deaktiveras - LED-lampan A tänds och lyser
med fast sken. För att återaktivera kurvljusen trycker man
på knappen A (LED-lampa på knappen släcks):
Vid fel på systemet lyser varningslampan
fpå instru-
mentpanelen med blinkande sken eller visas en symbol på
displayen
ftillsammans med ett meddelande (på utfö-
rande/marknad där detta finns).
fig. 68L0E0055m
