2010 Hyundai Santa Fe Ägarmanual (in Swedish)

Lär känna bilen
74
4
Värme och luftkonditionering
1. Starta motorn.
2. Välj luftriktning.
För att öka effektiviteten på värme och kyla;- Värme :
- Kyla :
3. Välj temperatur.
4. Välj friskluft.
5. Justera fläkthastigheten.
6. Starta luftkonditioneringen om kupén behöver kylas eller om luften behöver
avfuktas.
❈
❈
Friskluftsutsläpp andra sätesrad (E)
Luften till friskluftutsläppen i andra
sätesraden levereras via luftkanaler
genom framdörrarna och regleras via
ACC-panelen i instrumentbrädan. Om
framdörrarna står öppna eller inte är
stängda ordentligt så kommer luften
inte kunna levereras ordentligt. Se till
att dörrarna är stängda ordentligt.
Luftflödet från andra sätesradens
luftutblås kan vara svagare än främre
luftutblåsen i instrumentbrädan
eftersom luftkanalerna är så långa.
Stäng luftutblåsen i andra sätesraden
när ni vill ha varmare kupéluft och
använd endast när ni vill ha svalare lufti baksätet.
OCM040223

475
Lär känna bilen
D230101AFD

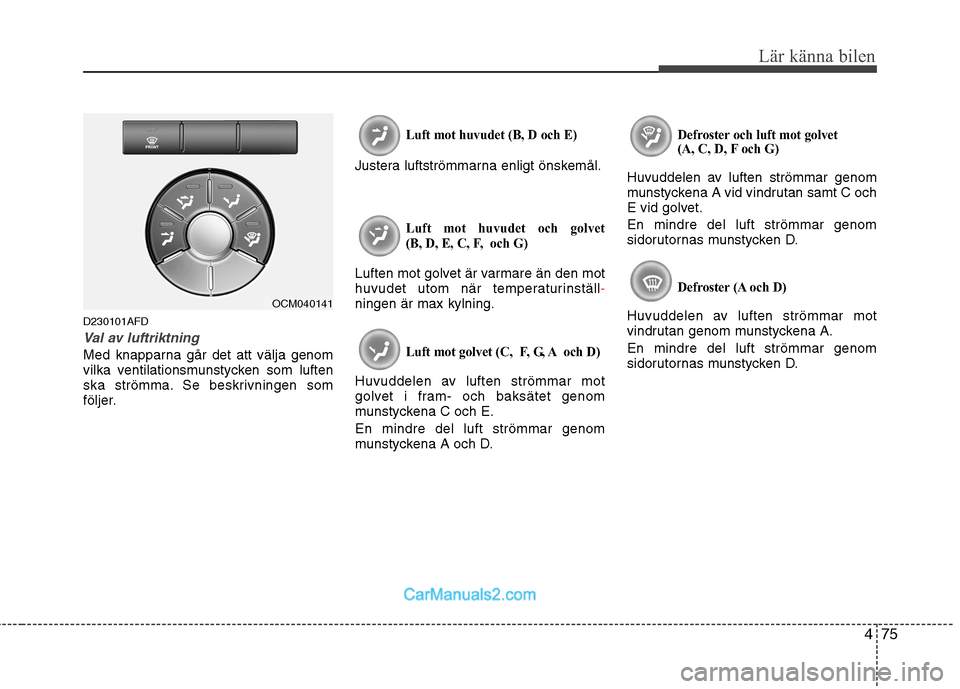

Val av luftriktning
Med knapparna går det att välja genom
vilka ventilationsmunstycken som luften
ska strömma. Se beskrivningen som
följer.
Luft mot huvudet (B, D och E)
Justera luftströmmarna enligt önskemål.
Luft mot huvudet och golvet
(B, D, E, C, F, och G)
Luften mot golvet är varmare än den mot
huvudet utom när temperaturinställ-ningen är max kylning.
Luft mot golvet (C, F, G, A och D)
Huvuddelen av luften strömmar mot
golvet i fram- och baksätet genom
munstyckena C och E. En mindre del luft strömmar genom
munstyckena A och D.
Defroster och luft mot golvet
(A, C, D, F och G)
Huvuddelen av luften strömmar genom
munstyckena A vid vindrutan samt C och
E vid golvet. En mindre del luft strömmar genom
sidorutornas munstycken D.
Defroster (A och D)
Huvuddelen av luften strömmar mot
vindrutan genom munstyckena A. En mindre del luft strömmar genom
sidorutornas munstycken D.OCM040141

Lär känna bilen
76
4
Ventilationsöppningar i
instrumentpanelen Öppna och stäng luftutsläppet med
ratten, riktningen på luftflödet kan
justeras med reglaget.Temperaturreglage
Vrid temperaturreglaget till höger för
varmare luft och till vänster för kallare. D230103AFDFriskluft/återcirkulation
Tryck på knappen för att välja friskluft
eller att låta kupéluften återcirkulera.
OCM052155OCM040142OCM052154

477
Lär känna bilen
ÅtercirkulationNär återcirkulation är vald
så återcirkuleraskupéluften genom
systemet och värms upp
eller kyls av beroende på
temperaturval.
Friskluft När friskluftsläge är valt tas
luften utifrån och värms upeller kyls beroende på
temperaturval.✽✽OBS
Välj inte inställningen för
återcirkulation för en längre period. Det
finns risk för imma på rutorna och
dessutom blir luften efter en tid unken.
Den blir också mycket torr eftersom
luftkonditioneringen avfuktar luften.
D230104AUN
Fläktreglage
Tändningsnyckeln måste vara i läge ON.
Vrid på reglaget för att ändra fläkthastig
-heten.
Stäng av fläkten genom att vrida till 0.
VARNING
Långvarig inställning för återcirkulation kan orsaka att
rutorna immar igen.
Långvarig inställning för återcirkulation orsakar trötthet
eftersom kupéluften blir
syrefattig. Välj därför
återcirkulation endast under
kortare tid, t ex i tunnlar och i
samband med körning i köer.
OCM040206

Lär känna bilen
78
4
Luftkonditionering (tillval)
Tryck på knappen för att koppla in
luftkonditioneringen. Lampan i knappen
tänds. Tryck en gång till för att stänga av
(lampan slocknar). Inställningar för värme,
ventilation och kyla
Ventilation
1. Välj luftriktning mot huvudet .
2. Välj friskluft.
3. Ställ in önskad temperatur.
4. Välj fläkthastighet.
Värme
1. Välj luftriktning mot golvet .
2. Välj friskluft.
3. Ställ in önskad temperatur.
4. Välj fläkthastighet.
5. Om luften behöver avfuktas, starta
luftkonditioneringen.
luftriktningen till eller . Några tipsFör att undvika att damm och dålig luft
sugs in i kupén, välj återcirkulation en
kort stund och koppla sedan över till
friskluft.

vindrutan rena från löv, skräp och snö
så att frisk luft kan ledas in i kupén.
friskluft och luftriktning genom
defrostermunstyckena samt sätt på
luftkonditioneringen. Justera sedan
temperatur och fläkthastighet.
OCM052157

479
Lär känna bilen
D230503AFD
Luftkonditionering
Bilens system är fyllt med ett kylmedel
som kallas R-134a. Det påverkar inte
ozonskiktet om det skulle läcka ut.
1. Starta motorn och tryck på knappenför luftkonditioneringen.
2. Välj luftriktning mot huvudet .
3. Välj friskluft eller återcirkulation.
4. Justera fläkthastighet och temperatur.
temperaturreglaget helt till vänster och kör fläkten med högsta hastighet.
✽✽ OBS
 Håll ett öga på motorns temperatur
-mätare om yttertemperaturen är hög
och du har luftkonditioneringen på
samt kör i branta uppförsbackar, tät
trafik eller drar släp.
Luftkonditioneringen kan orsaka att
motorn överhettas. Om det händer,
stäng av luftkonditione
-ringen.
 Rutorna ska vara stängda när luftkonditioneringen igång. Om du
har luftkonditioneringen på och
öppnar sidorutorna när det är hög
luftfuktighet finns det risk för
kondens i bilen som i värsta fall kan
skada elektroniken.
Att tänka på beträffande
luftkonditioneringen
Om bilen stått parkerad i solen så attkupén är kraftigt uppvärmd, öppna
dörrarna och vädra ur bilen innan dukör iväg.
Luftkonditioneringen avfuktar och motverkar imbildning när det är fuktigt iluften.
In- och urkoppling av luftkonditio- neringens kompressor gör att motorns
varvtal kan variera något vid
tomgångskörning.
Kör luftkonditioneringen minst 5-10 minuter varje månad för att hålla den i
trim.
När du kört bilen med luftkonditi
-oneringen på bildas det en vattenpöl
under motorrummet. Det är
kondensvatten från systemet.
Om du väljer återcirkulation och kylning för en längre stund blir luften i
kupén unken.

Lär känna bilen
80
4
D230300AFD
Kupéluftfilter (tillval)
Filtret, som är placerat innanför
handskfacket fångar upp pollen, sot och
andra partiklar som kan sugas in i bilenvia kupéfläkten.
Om filtret börjar bli allt för smutsigt
minskar luftströmmarna till kupén vilket
kan medföra imbildning på rutorna. Då
måste filtret bytas.
✽✽
OBS
 Filer ska bytas enligt anvisningarna i serviceprogrammet.
Om bilen körs under s k krävande
förhållanden, t ex på dammiga vägar
behöver filtret kontrolleras/bytas
oftare.
 Om luftflödet till kupén försämras kan det bero på att filtret är igensatt.
Vi rekommenderar att du vänder dig
till en HYUNDAI-verkstad för
kontroll och filterbyte.D230400AFD
Kontroll av kylmedel i systemet
och smörjning av kompressorn
Om det inte är tillräckligt med kylmedel i
systemet fungerar kylningen dåligt. Med
för mycket kylmedel blir effekten ocksådålig.
✽✽ OBS
Rätt kyl- och smörjmedel måste
användas för att luftkonditioneringen
ska fungera på rätt sätt och för att
kompressorn inte ska skadas.
1LDA5047
Friskluft
Återciku-lerad luft
Filter Fläkt
Avdunstning
Temperaturreglering
VARNING
Service av luftkonditioneringen
kräver specialutrustning. Vänd dig
därför till en HYUNDAI-verkstad om
systemet inte fungerar.

481
Lär känna bilen
AUTOMATISK KLIMATANLÄGGNING (TILLVAL)
OCM040208L/OCM040150L/OXM049141
1. Display som visar inställningar
2. AUTO-knapp
3. Främre fläkt OFF-knapp
4. Luftkonditionering*
5. Temperaturvred förarsida
6. Fläkthastighetsreglage främre fläkt
7. Friskluft/återcirkulation
8. Temperaturvred passagerarsida
9. Val av luftriktning
10. Knapp för val av dubbla klimatzoner
11. Vindrutedefroster
12. Bakrutedefroster
13. ON/OFF-knapp för bakre AC* (knapp
lokaliserad i fram)
14. Fläktreglage för bakre AC*
* tillval
Typ A Typ B
AC-reglage tredje sätesrad (tillval)
D240000AFD
