2010 FIAT STRADA Drift- och underhållshandbok (in Swedish)

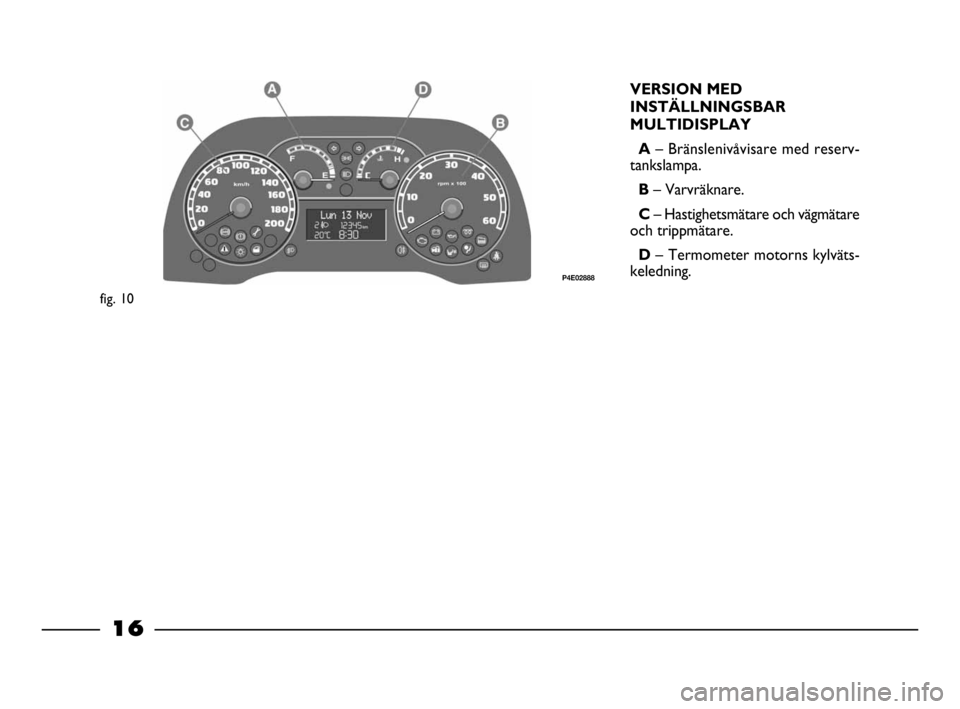

fig. 10
P4E02888
VERSION MED
INSTÄLLNINGSBAR
MULTIDISPLAY
A– Bränslenivåvisare med reserv-
tankslampa.
B– Varvräknare.
C– Hastighetsmätare och vägmätare
och trippmätare.
D– Termometer motorns kylväts-
keledning.
16
16 Nero Magenta = 032 PANTONE Testo Nome file:
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 16

17
17 Nero Magenta = 032 PANTONE Testo Nome file:
ADVENTURE-VERSION
A– Bränslenivåvisare med
reservtankslampa.
B– Varvräknare.
C – Hastighetsmätare och vägmätare
och trippmätare.
D– Termometer motorns
kylvätskeledning.
fig. 11
4EN0780BR
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 17

Alla regleringar får en-
dast utföras med stillas-
tående fordon.
ANPASSADE
INSTÄLLNINGAR
SÄTEN fig. 12
Nedmontera inte sätena
eller utför underhållsin-
grepp eller reparationer
på dessa: Felaktig utförda ingrepp
kan leda till att säkerhetsanord-
ningarna inte fungerar korrekt.
Vänd dig alltid till Fiats servicenät.Nedfällning av ryggstödet
framåt
Använd spaken Cför att frigöra sätet.
fig. 12
4EN0941BR
Justering i längsgående riktning
Lyft spaken Aoch tryck sätet framåt
eller bakåt. På körpositionen, ska ar-
marna vara lätt böjda och händerna
ska vila på ratten.
Släpp spaken och kontrollera att sä-
tet är fixerat genom att försöka skjuta
det framåt och bakåt. Om det inte
blockerats kan det medföra en för-
flyttning av sätet som går ut ur ske-
norna.
Reglering av det fällbara
ryggstödet
Vrid knoppenB-fig. 12tills ryggstö-
det nått önskad lutning.
18
18 Nero Magenta = 032 PANTONE Testo Nome file:
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 18

19
19 Nero Magenta = 032 PANTONE Testo Nome file:
INVÄNDIG
BACKSPEGEL fig. 15
Kan regleras. Flytta spaken Aför:
1)normalt läge
2)avbländningsläge.
Backspegeln är försedd med en
skyddsanordning som viker undan spe-
geln i händelse av en stöt. Kom ihåg att nackstö-
den ska ställas in så att
nacken, inte halsen, som
vilar mot dem. Endast i detta läge
kan de ge ett skydd vid en krock.Regleringen skall endast
utföras med stillastående
fordon.
Det kan regleras vertikalt:
1)Flytta spaken Atill läget 1.
2)Reglera ratten.
3)Ställ spaken på läget 2för att
blockera ratten på nytt. RATT fig. 14 NACKSTÖD fig. 13
För att öka passagerarnas säkerhet
är nackstöden är justerbara på höjden
och blockeras automatiskt i önskat
läge.
fig. 15
P4E01375
fig. 14
P4E02766
fig. 13
P4E01307
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 19

20
20 Nero Magenta = 032 PANTONE Testo Nome file:
Om spegelns rörelse-
rum skapar problem i en
trång genomfart, fäll in
den från läge 1-fig. 16 och 16a till
läge 2.
fig. 16
4EN1425BR
YTTRE BACKSPEGLAR
Med manuell reglering
fig. 16
Inne i fordonet, använd manöverrat-
ten A.Med elektrisk justering
fig. 16a
Justeringen kan endast göras med
startnyckeln i läge MAR.
Ställ in spegeln genom att föra bry-
taren i de fyra riktningarna A.
Med knapparna Bväljer du den spegel
som ska ställas in (vänster eller höger).
Det rekommenderas att utföra ju-
steringen med stillastående fordon och
med åtdragen handbroms.Höger backspegels spe-
gelyta är parabolisk och
ökar sikten. På detta sätt
ser spegelbilden mindre ut än vad
den är i verkligheten och ser där-
för ut att befinna sig på ett större
avstånd än vad den egentligen är.
På detta sätt ser bilden
mindre ut än vad den är i
verkligheten och ser där-
för ut att befinna sig på ett större
avstånd än vad den egentligen är.
På detta sätt ser spegelbilden
mindre ut än vad den är i verk-
ligheten och ser därför ut att be-
finna sig på ett större avstånd än
vad den egentligen är.
fig. 16a
4EN1426BR
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 20

21
21 Nero Magenta = 032 PANTONE Testo Nome file:
SÄKERHETSBÄLTEN
HUR
SÄKERHETSBÄLTEN
ANVÄNDS fig. 17
För att spänna fast säkerhetsbältet,
ta tag i kopplingstungan Aoch sätt in
den i kopplingen B, tills den låses fast.
Om bältet låser sig när det dras ut
dra lätt i det och låt det rulla tillbaka
en bit och drar sedan ut det igen utan
att rycka.
fig. 17
P4E01376
För att lossa bältena, tryck på knapp
C. Följ bältet när det rullas upp för att
undvika att det tvinnas.
Bältet anpassar sig automatiskt, med
hjälp av upprullningsanordningen, till
passagerarens kropp så att denne kan
röra sig fritt. När fordonet står parkerat i en kraf-
tig nedförsbacke kan upprullningsan-
ordningen blockeras vilket är normalt.
I övrigt fungerar bältesrullarna så att
de låser bältet vid snabba inbroms-
ningar, krockar och kurvtagningar med
bibehållen hastighet.
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 21

22
22 Nero Magenta = 032 PANTONE Testo Nome file:
Justeringen i höjdled av
säkerhetsbältena ska göras
med stillastående fordon.
Justera bältena i höjdled genom att
anpassa dem till passagerarnas kropps-
storlek. Denna föreskrift minskar ska-
derisken betydligt i händelse av en
krock. För ett maximalt skydd,
håll ryggstödet i upprätt
läge, luta ryggen mot det
och bär bältet tätt mot bröstkor-
gen och höfterna.
JUSTERING
AV SÄKERHETSBÄLTENAS
HÖJDJusteringen är korrekt när bältet
passerar mitt emellan axelns ände och
halsen.
Regleringen av höjden går att göra på
4 olika lägen fig. 18:
För att höja: lyft den rörliga ringen
Ctill önskat läge.
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:25 Page 22

23
23 Nero Magenta = 032 PANTONE Testo Nome file:
Spänn alltid fast bältena.
Att åka utan bälte ökar
risken för allvarliga skador
eller livshotande skador vid krock. Efter justeringen kon-
trollera alltid att skjut-
reglaget på vilken ringen
sitter fast är blockerat i något av
de förutsedda lägena.För att sänka: tryck på knoppen
D-fig. 18, och flytta samtidigt den
rörliga ringen nedåt Ctill önskat läge.
Kontrollera sedan blockeringen ge-
nom att trycka den rörliga ringen
nedåt Cutan att trycka på manöver-
rattenD.
fig. 18
P4E01309
ALLMÄNNA VARNINGAR
OM ANVÄNDNING
AV SÄKERHETSBÄLTEN
Föraren ska respektera (och se till att
passagerarna gör det samma) alla lokala
bestämmelser gällande förpliktelsen att
använda bältena och hur de används.Bältesbandet får inte ha
snott sig. Den övre delen
av bältet måste ligga mot
axeln och diagonalt över bröst-
korgen. Den nedre delen ska ligga
an mot höften och inte över pas-
sagerarens mage för att undvika
risk för att glida framåt som i fig.
19. Använd inte andra anord-
ningar (klämmor, hållare, osv.)
som gör att bältena inte ligger
tätt mot kroppen.
fig. 19
P4E01377
fig. 20
P4E01378
Transportera inte barn
i knät med hjälp av säker-
hetsbältet för att skydda er
båda fig. 20.
