2010 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

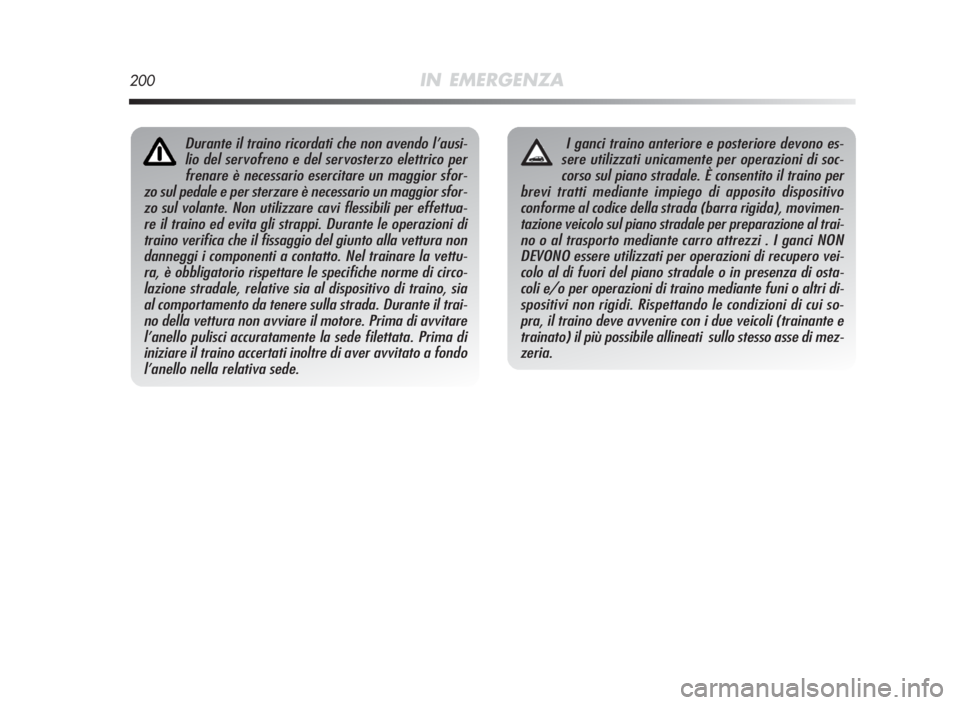

200IN EMERGENZA
Durante il traino ricordati che non avendo l’ausi-
lio del servofreno e del servosterzo elettrico per
frenare è necessario esercitare un maggior sfor-
zo sul pedale e per sterzare è necessario un maggior sfor-
zo sul volante. Non utilizzare cavi flessibili per effettua-
re il traino ed evita gli strappi. Durante le operazioni di
traino verifica che il fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel trainare la vettu-
ra, è obbligatorio rispettare le specifiche norme di circo-
lazione stradale, relative sia al dispositivo di traino, sia
al comportamento da tenere sulla strada. Durante il trai-
no della vettura non avviare il motore. Prima di avvitare
l’anello pulisci accuratamente la sede filettata. Prima di
iniziare il traino accertati inoltre di aver avvitato a fondo
l’anello nella relativa sede.I ganci traino anteriore e posteriore devono es-
sere utilizzati unicamente per operazioni di soc-
corso sul piano stradale. È consentito il traino per
brevi tratti mediante impiego di apposito dispositivo
conforme al codice della strada (barra rigida), movimen-
tazione veicolo sul piano stradale per preparazione al trai-
no o al trasporto mediante carro attrezzi . I ganci NON
DEVONO essere utilizzati per operazioni di recupero vei-
colo al di fuori del piano stradale o in presenza di osta-
coli e/o per operazioni di traino mediante funi o altri di-
spositivi non rigidi. Rispettando le condizioni di cui so-
pra, il traino deve avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso asse di mez-
zeria.
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 200

MANUTENZIONE E CURA201
5

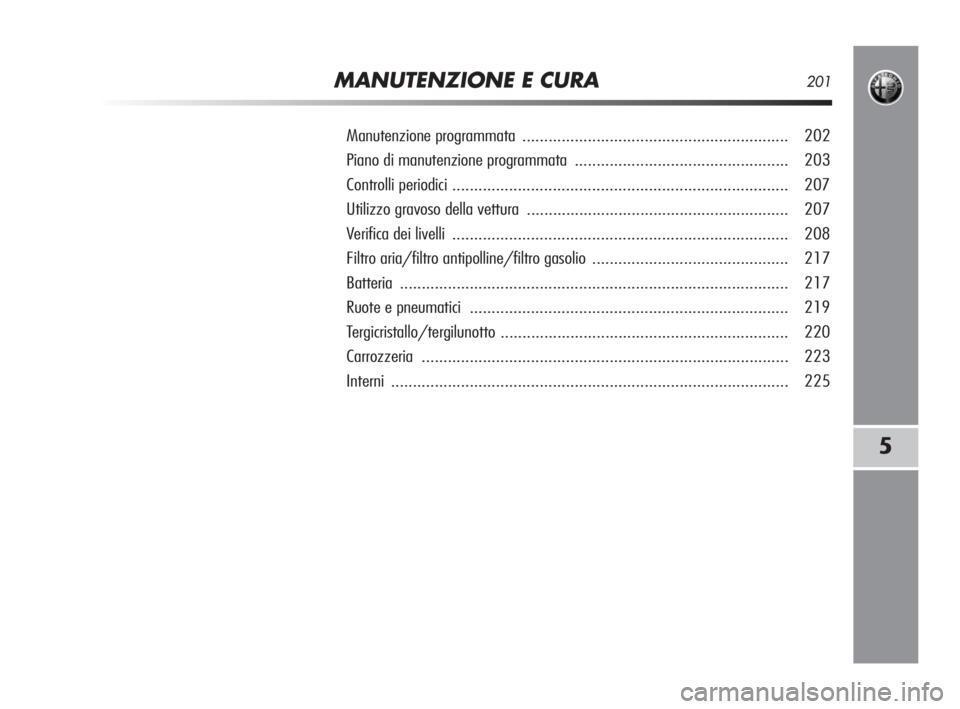

Manutenzione programmata ............................................................. 202
Piano di manutenzione programmata................................................. 203
Controlli periodici............................................................................. 207
Utilizzo gravoso della vettura ............................................................ 207
Verifica dei livelli ............................................................................. 208
Filtro aria/filtro antipolline/filtro gasolio ............................................. 217
Batteria ......................................................................................... 217
Ruote e pneumatici......................................................................... 219
Tergicristallo/tergilunotto .................................................................. 220
Carrozzeria.................................................................................... 223
Interni ........................................................................................... 225
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 201

202MANUTENZIONE E CURA

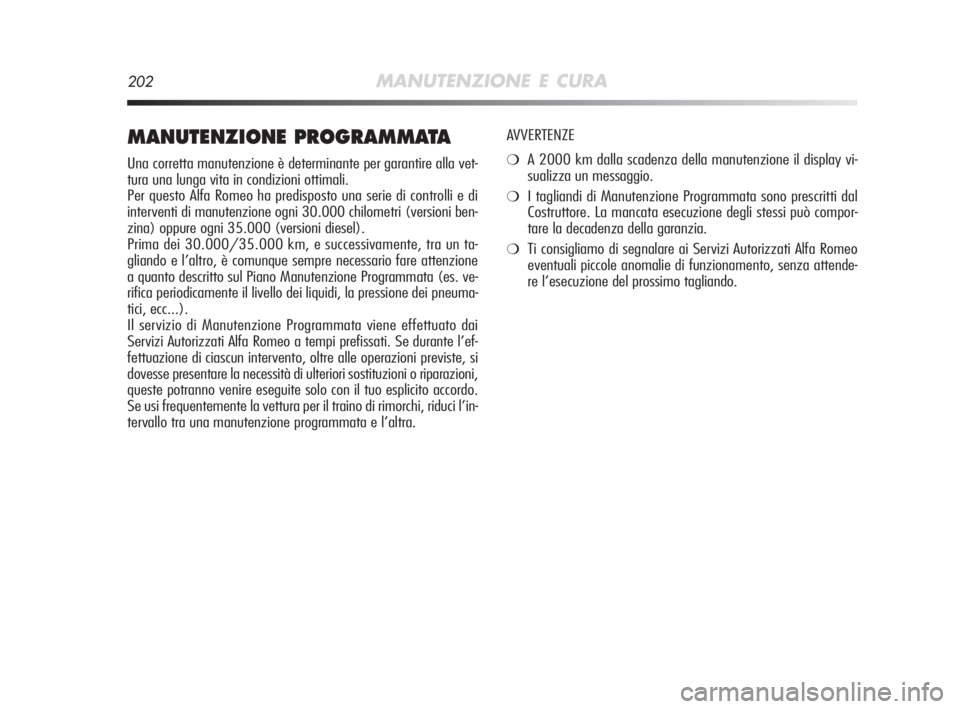

MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per garantire alla vet-
tura una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una serie di controlli e di
interventi di manutenzione ogni 30.000 chilometri (versioni ben-
zina) oppure ogni 35.000 (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente, tra un ta-
gliando e l’altro, è comunque sempre necessario fare attenzione
a quanto descritto sul Piano Manutenzione Programmata (es. ve-
rifica periodicamente il livello dei liquidi, la pressione dei pneuma-
tici, ecc...).
Il servizio di Manutenzione Programmata viene effettuato dai
Servizi Autorizzati Alfa Romeo a tempi prefissati. Se durante l’ef-
fettuazione di ciascun intervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori sostituzioni o riparazioni,
queste potranno venire eseguite solo con il tuo esplicito accordo.
Se usi frequentemente la vettura per il traino di rimorchi, riduci l’in-
tervallo tra una manutenzione programmata e l’altra.AVVERTENZE ❍A 2000 km dalla scadenza della manutenzione il display vi-
sualizza un messaggio.
❍I tagliandi di Manutenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione degli stessi può compor-
tare la decadenza della garanzia.
❍Ti consigliamo di segnalare ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funzionamento, senza attende-
re l’esecuzione del prossimo tagliando.
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 202

MANUTENZIONE E CURA203
5

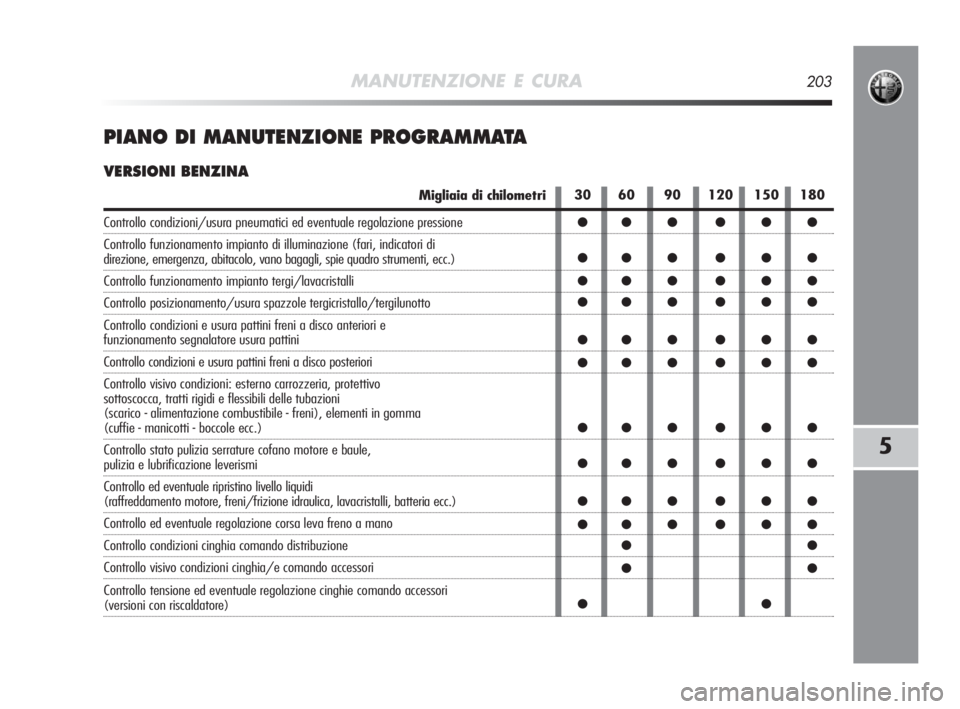

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo condizioni cinghia comando distribuzione
Controllo visivo condizioni cinghia/e comando accessori
Controllo tensione ed eventuale regolazione cinghie comando accessori
(versioni con riscaldatore)30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 203

204MANUTENZIONE E CURA
2 Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale in-
feriore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
30 60 90 120 150 180
●●● ●●●
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Per le versioni 1.4 Turbo Benzina, 1.4 Multi Air e 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità
ed evitare seri danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motori 1.4 Turbo Benzina, 1.4 Multi Air e 1.4 Turbo
Multi Air, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- si consiglia di rivolgersi ai Servizi Autorizzati Alfa Romeo.

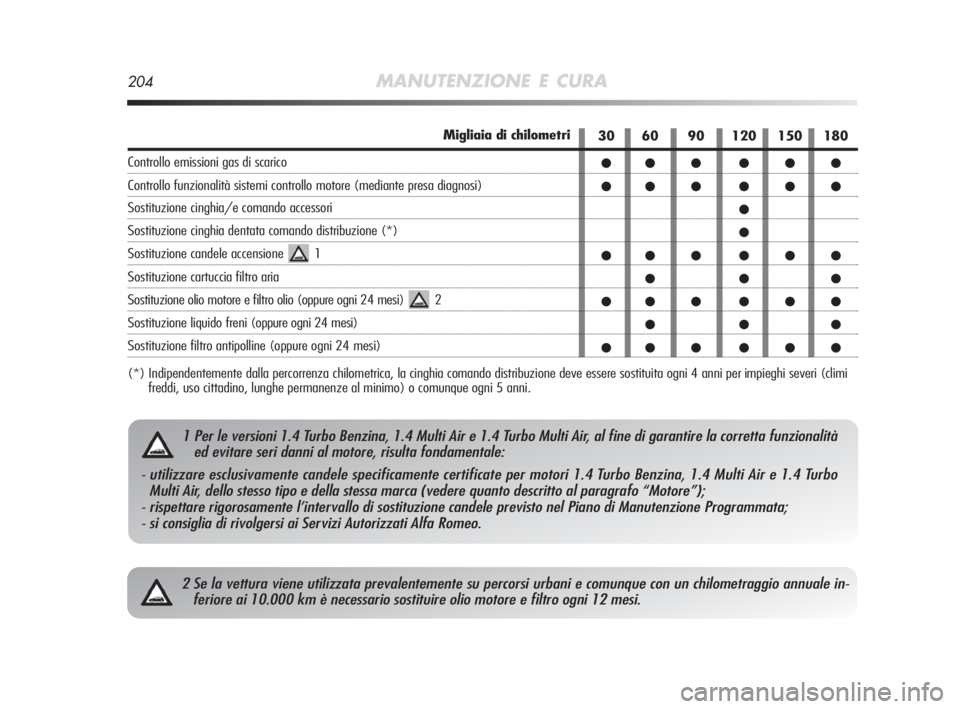

Migliaia di chilometri
Controllo emissioni gas di scarico
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione 1
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi) 2
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 204

MANUTENZIONE E CURA205
5

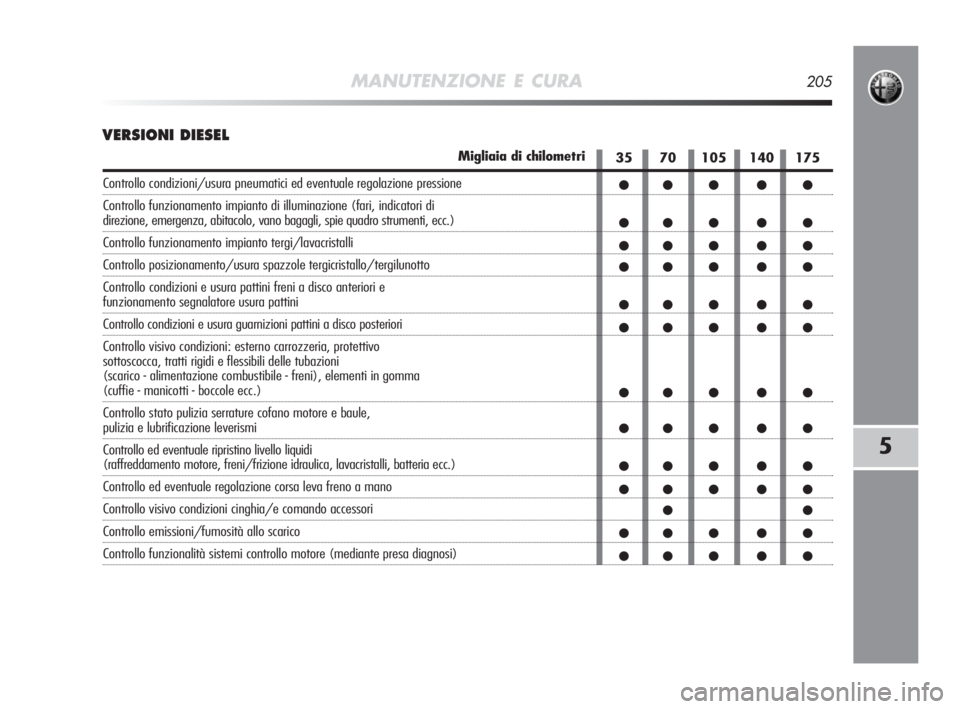

VERSIONI DIESEL
35 70 105 140 175
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura guarnizioni pattini a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
Controllo emissioni/fumosità allo scarico
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 205

206MANUTENZIONE E CURA
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti o comunque ogni 24 mesi.

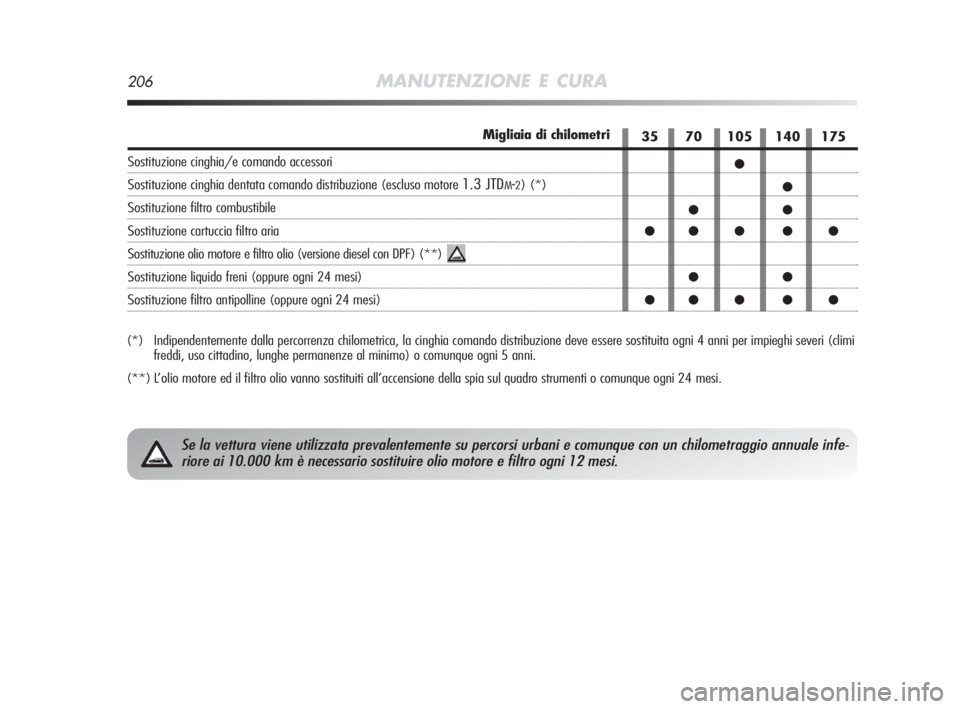

Migliaia di chilometri
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (escluso motore 1.3 JTDM-2) (*)
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (versione diesel con DPF) (**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
35 70 105 140 175
●
●
●●
●● ● ● ●
●●
●● ● ● ●
Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale infe-
riore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 206

MANUTENZIONE E CURA207
5

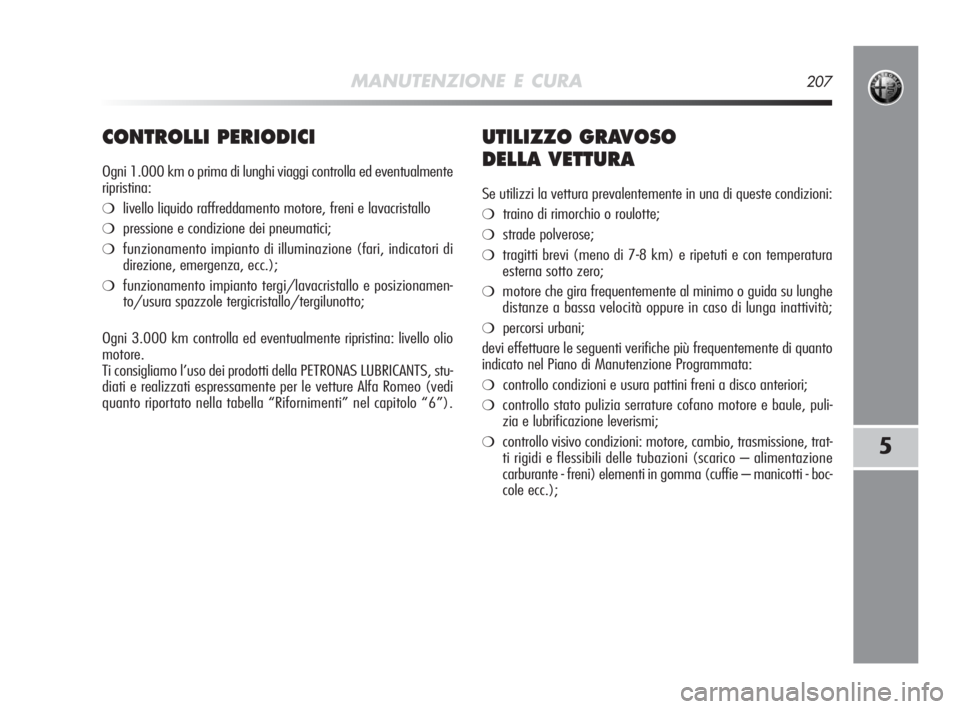

CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❍livello liquido raffreddamento motore, freni e lavacristallo
❍pressione e condizione dei pneumatici;
❍funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❍funzionamento impianto tergi/lavacristallo e posizionamen-
to/usura spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
Ti consigliamo l’uso dei prodotti della PETRONAS LUBRICANTS, stu-
diati e realizzati espressamente per le vetture Alfa Romeo (vedi
quanto riportato nella tabella “Rifornimenti” nel capitolo “6”).
UTILIZZO GRAVOSO
DELLA VETTURA
Se utilizzi la vettura prevalentemente in una di queste condizioni:
❍traino di rimorchio o roulotte;
❍strade polverose;
❍tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura
esterna sotto zero;
❍motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
❍percorsi urbani;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❍controllo condizioni e usura pattini freni a disco anteriori;
❍controllo stato pulizia serrature cofano motore e baule, puli-
zia e lubrificazione leverismi;
❍controllo visivo condizioni: motore, cambio, trasmissione, trat-
ti rigidi e flessibili delle tubazioni (scarico – alimentazione
carburante - freni) elementi in gomma (cuffie – manicotti - boc-
cole ecc.);
201-226 Alfa MiTo IT 2ed 23-12-2009 12:17 Pagina 207
