NO
NO
SI
SI
SISI
SI
SI
NO
NO
NORivolgersi ai Servizi
Autorizzati Alfa Romeo
Riparare la ruota
danneggiata
Rivolgersi ai Servizi
Autorizzati Alfa Romeo
–
–
–
(*) Riportate come alternativa sul Libretto Uso e Manutenzione reperibili in Lineaccessori Alfa Romeo.
(**) Non incrociato (i pneumatici devono restare sullo stesso lato).

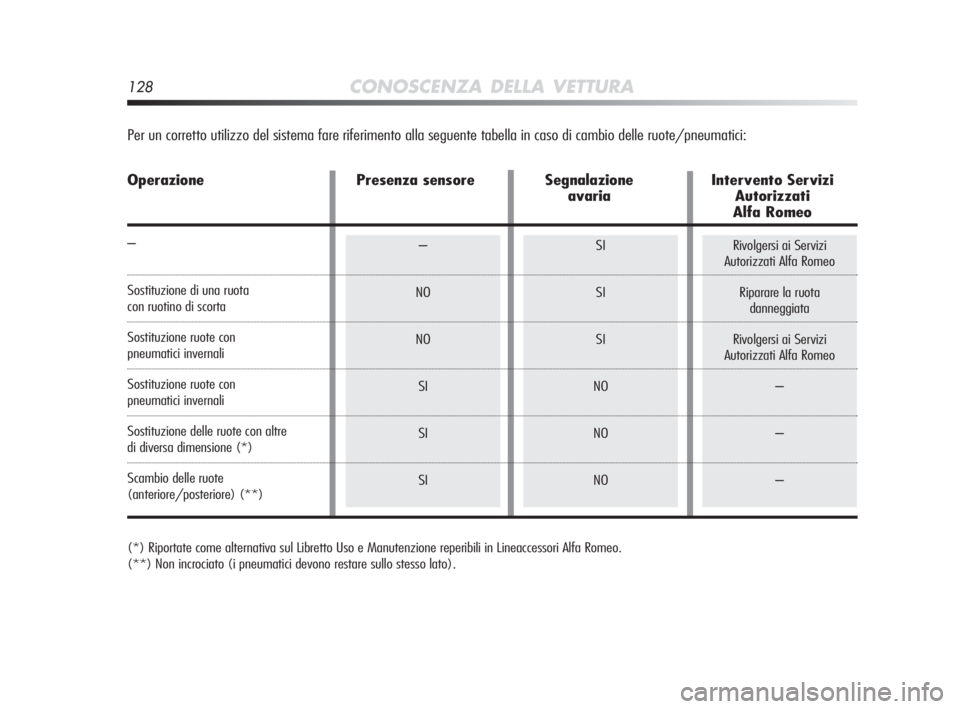

Per un corretto utilizzo del sistema fare riferimento alla seguente tabella in caso di cambio delle ruote/pneumatici:
Operazione Presenza sensore Segnalazione Intervento Servizi
avaria Autorizzati
Alfa Romeo
–
Sostituzione di una ruota
con ruotino di scorta
Sostituzione ruote con
pneumatici invernali
Sostituzione ruote con
pneumatici invernali
Sostituzione delle ruote con altre
di diversa dimensione (*)
Scambio delle ruote
(anteriore/posteriore) (**)
128CONOSCENZA DELLA VETTURA
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:15 Pagina 128

CONOSCENZA DELLA VETTURA129
1RIFORNIMENTO DELLA VETTURA
Spegni il motore prima di effettuare il rifornimento di carburante.
MOTORI A BENZINA
Utilizza solo benzina senza piombo. Il numero di ottano della ben-
zina (R.O.N.) utilizzata non deve essere inferiore a 95.
Per non danneggiare la marmitta catalitica non mettere mai, nep-
pure in casi di emergenza, anche una minima quantità di benzina
con piombo.
MOTORI DIESEL
Rifornire la vettura unicamente con gasolio per autotrazione confor-
me alla specifica europea EN590. L’utilizzo di altri prodotti o mi-
scele può danneggiare irreparabilmente il motore con conseguen-
te decadimento della garanzia per danni causati.
Funzionamento alle basse temperature
Alle basse temperature il grado di fluidità del gasolio può divenire
insufficiente a causa della formazione di paraffine con conseguente
funzionamento anomalo dell'impianto di alimentazione combu-
stibile. Per evitare inconvenienti di funzionamento vengono nor-
malmente distribuiti, a secondo della stagione, gasoli di tipo esti-
vo, invernale ed artico (zone montane/fredde).
In caso di rifornimento con gasolio non adeguato alla temperatu-
ra di utilizzo, ti consigliamo di miscelare il gasolio con additivo
TUTELA DIESEL ART nelle proporzioni indicate sul contenitore del
prodotto stesso, introducendo nel serbatoio prima l’anticongelan-
te e poi il gasolio.Nel caso di utilizzo/stazionamento prolungato della vettura in aree
critiche (es. zone montane) ti raccomandiamo di effettuare il rifor-
nimento con il gasolio disponibile in loco. In questa situazione ti
suggeriamo inoltre di mantenere all’interno del serbatoio una quan-
tità di combustibile superiore al 50% della capacità utile.
TAPPO SERBATOIO COMBUSTIBILE
Apertura
1) Apri lo sportello A-fig. 81 tirandolo verso l’esterno, mantieni il
tappo B fermo, inserisci la chiave di avviamento nella serratura e
ruotala in senso antiorario.
2) Ruota il tappo in senso antiorario ed estrailo. Il tappo è dotato
di un cordino antismarrimento C che lo assicura allo sportello ren-
dendolo imperdibile. Durante il rifornimento aggancia il tappo al di-
spositivo D.
fig. 81A0J0327m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:15 Pagina 129

130CONOSCENZA DELLA VETTURA

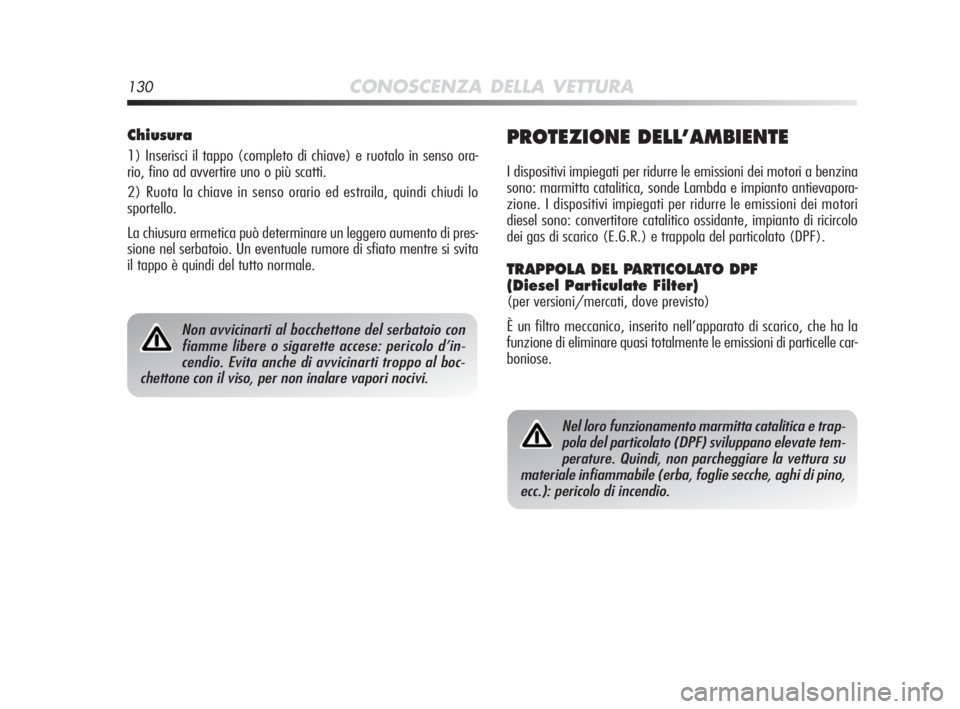

Chiusura
1) Inserisci il tappo (completo di chiave) e ruotalo in senso ora-
rio, fino ad avvertire uno o più scatti.
2) Ruota la chiave in senso orario ed estraila, quindi chiudi lo
sportello.
La chiusura ermetica può determinare un leggero aumento di pres-
sione nel serbatoio. Un eventuale rumore di sfiato mentre si svita
il tappo è quindi del tutto normale.
Non avvicinarti al bocchettone del serbatoio con
fiamme libere o sigarette accese: pericolo d’in-
cendio. Evita anche di avvicinarti troppo al boc-
chettone con il viso, per non inalare vapori nocivi.
PROTEZIONE DELL’AMBIENTE
I dispositivi impiegati per ridurre le emissioni dei motori a benzina
sono: marmitta catalitica, sonde Lambda e impianto antievapora-
zione. I dispositivi impiegati per ridurre le emissioni dei motori
diesel sono: convertitore catalitico ossidante, impianto di ricircolo
dei gas di scarico (E.G.R.) e trappola del particolato (DPF).
TRAPPOLA DEL PARTICOLATO DPF
(Diesel Particulate Filter)
(per versioni/mercati, dove previsto)
È un filtro meccanico, inserito nell’apparato di scarico, che ha la
funzione di eliminare quasi totalmente le emissioni di particelle car-
boniose.
Nel loro funzionamento marmitta catalitica e trap-
pola del particolato (DPF) sviluppano elevate tem-
perature. Quindi, non parcheggiare la vettura su
materiale infiammabile (erba, foglie secche, aghi di pino,
ecc.): pericolo di incendio.
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:15 Pagina 130

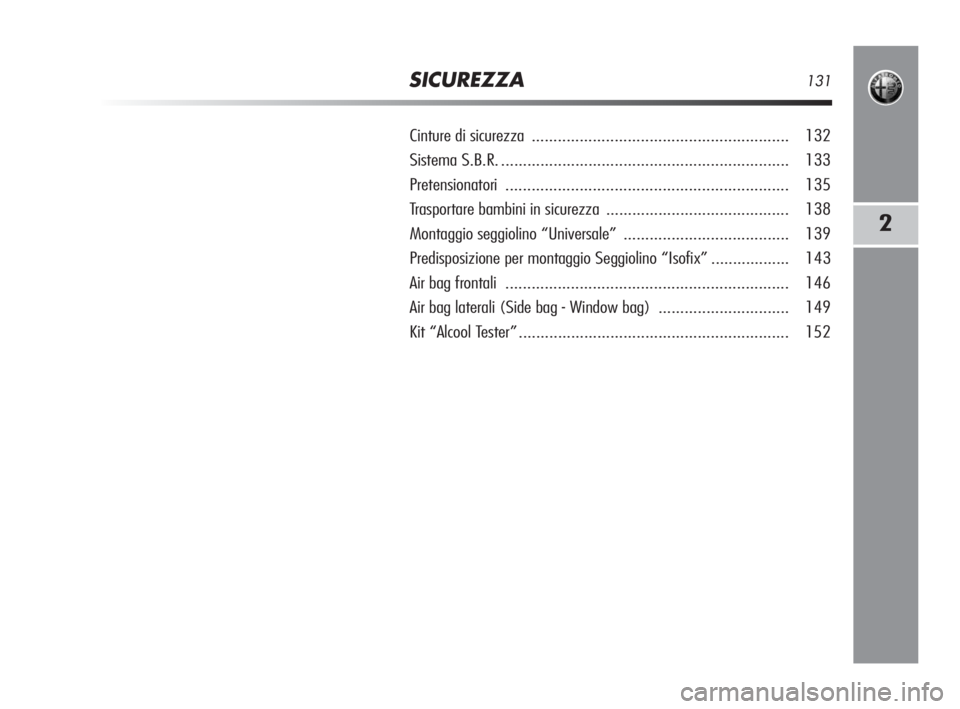

SICUREZZA131
2
Cinture di sicurezza........................................................... 132
Sistema S.B.R. .................................................................. 133
Pretensionatori................................................................. 135
Trasportare bambini in sicurezza .......................................... 138
Montaggio seggiolino “Universale” ...................................... 139
Predisposizione per montaggio Seggiolino “Isofix” .................. 143
Air bag frontali................................................................. 146
Air bag laterali (Side bag - Window bag) .............................. 149
Kit “Alcool Tester” .............................................................. 152
131-152 Alfa MiTo IT 2ed 23-12-2009 12:16 Pagina 131

132SICUREZZA
CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE DI SICUREZZA
Indossa la cintura tenendo il busto eretto ed appoggiato contro lo
schienale. Per allacciare le cinture, impugna la linguetta A-fig. 1 ed
inseriscila nella sede della fibbia B, fino a percepire lo scatto di
blocco.
Se durante l’estrazione della cintura questa dovesse bloccarsi, la-
sciala riavvolgere per un breve tratto ed estraila nuovamente evi-
tando manovre brusche.
Per slacciare le cinture, premi il pulsante C. Accompagna la cintu-
ra durante il riavvolgimento, per evitare che si attorcigli.
fig. 1A0J0101mfig. 2A0J0102m
Non premere il pulsante C-fig. 1 durante la mar-
cia.
Il sedile posteriore è dotato di cinture di sicurezza inerziali a tre
punti di ancoraggio con arrotolatore. Indossa le cinture dei posti po-
steriori secondo quanto illustrato in fig. 2.
131-152 Alfa MiTo IT 2ed 23-12-2009 12:16 Pagina 132

SICUREZZA133
2

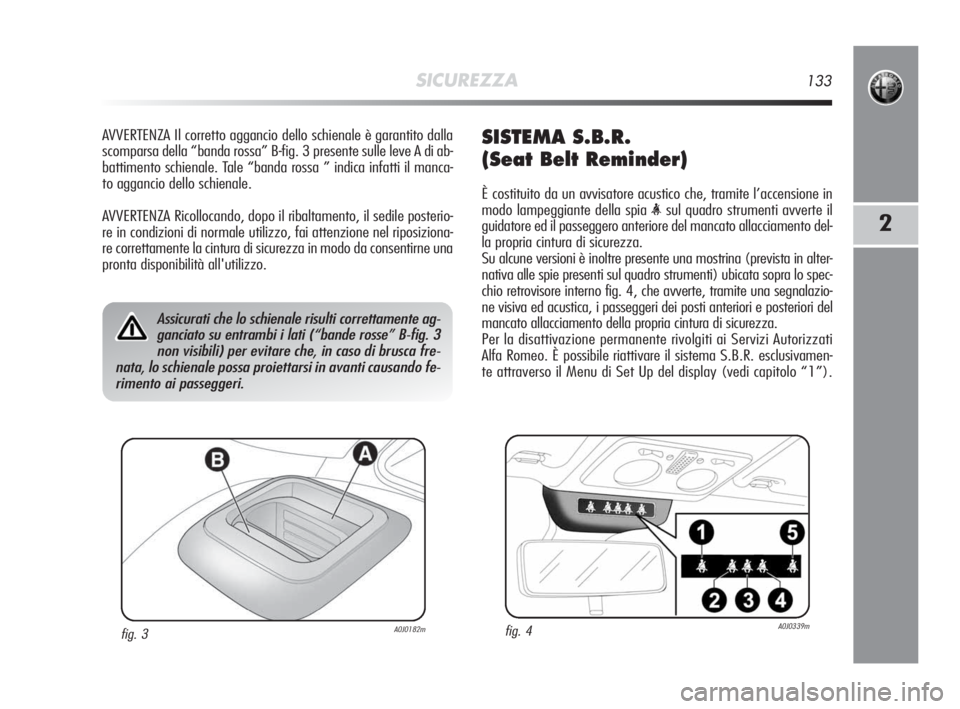

AVVERTENZA Il corretto aggancio dello schienale è garantito dalla
scomparsa della “banda rossa” B-fig. 3 presente sulle leve A di ab-
battimento schienale. Tale “banda rossa ” indica infatti il manca-
to aggancio dello schienale.
AVVERTENZA Ricollocando, dopo il ribaltamento, il sedile posterio-
re in condizioni di normale utilizzo, fai attenzione nel riposiziona-
re correttamente la cintura di sicurezza in modo da consentirne una
pronta disponibilità all'utilizzo.SISTEMA S.B.R.
(Seat Belt Reminder)
È costituito da un avvisatore acustico che, tramite l’accensione in
modo lampeggiante della spia
guidatore ed il passeggero anteriore del mancato allacciamento del-
la propria cintura di sicurezza.
Su alcune versioni è inoltre presente una mostrina (prevista in alter-
nativa alle spie presenti sul quadro strumenti) ubicata sopra lo spec-
chio retrovisore interno fig. 4, che avverte, tramite una segnalazio-
ne visiva ed acustica, i passeggeri dei posti anteriori e posteriori del
mancato allacciamento della propria cintura di sicurezza.
Per la disattivazione permanente rivolgiti ai Servizi Autorizzati
Alfa Romeo. È possibile riattivare il sistema S.B.R. esclusivamen-
te attraverso il Menu di Set Up del display (vedi capitolo “1”).
Assicurati che lo schienale risulti correttamente ag-
ganciato su entrambi i lati (“bande rosse” B-fig. 3
non visibili) per evitare che, in caso di brusca fre-
nata, lo schienale possa proiettarsi in avanti causando fe-
rimento ai passeggeri.
fig. 4A0J0339mfig. 3A0J0182m
131-152 Alfa MiTo IT 2ed 23-12-2009 12:16 Pagina 133

134SICUREZZA

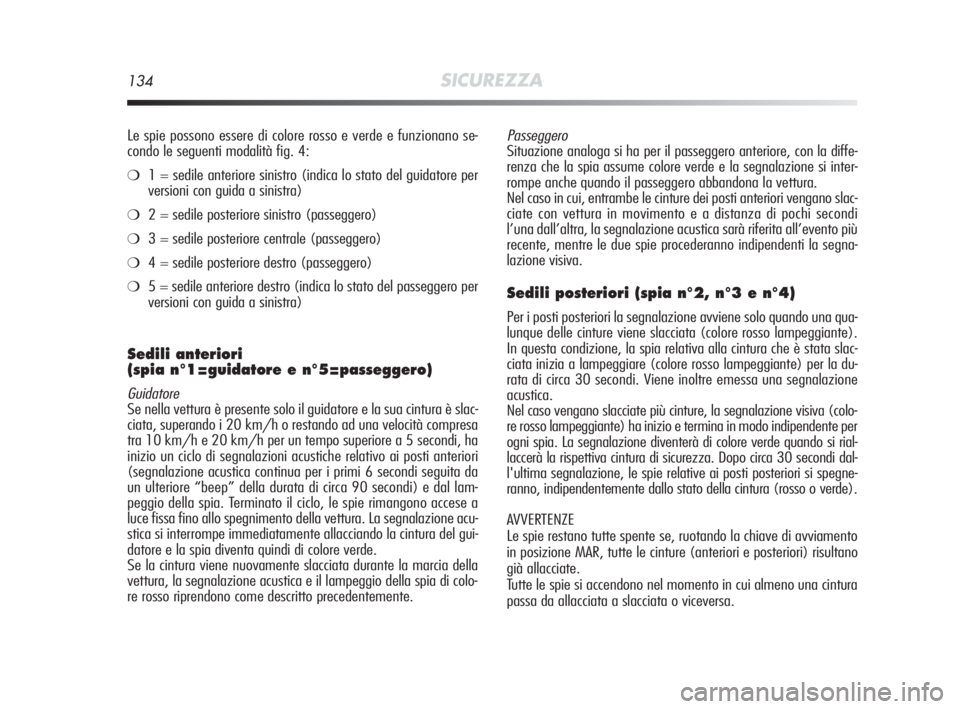

Le spie possono essere di colore rosso e verde e funzionano se-
condo le seguenti modalità fig. 4:
❍1 = sedile anteriore sinistro (indica lo stato del guidatore per
versioni con guida a sinistra)
❍2 = sedile posteriore sinistro (passeggero)
❍3 = sedile posteriore centrale (passeggero)
❍4 = sedile posteriore destro (passeggero)
❍5 = sedile anteriore destro (indica lo stato del passeggero per
versioni con guida a sinistra)
Sedili anteriori
(spia n°1=guidatore e n°5=passeggero)
Guidatore
Se nella vettura è presente solo il guidatore e la sua cintura è slac-
ciata, superando i 20 km/h o restando ad una velocità compresa
tra 10 km/h e 20 km/h per un tempo superiore a 5 secondi, ha
inizio un ciclo di segnalazioni acustiche relativo ai posti anteriori
(segnalazione acustica continua per i primi 6 secondi seguita da
un ulteriore “beep” della durata di circa 90 secondi) e dal lam-
peggio della spia. Terminato il ciclo, le spie rimangono accese a
luce fissa fino allo spegnimento della vettura. La segnalazione acu-
stica si interrompe immediatamente allacciando la cintura del gui-
datore e la spia diventa quindi di colore verde.
Se la cintura viene nuovamente slacciata durante la marcia della
vettura, la segnalazione acustica e il lampeggio della spia di colo-
re rosso riprendono come descritto precedentemente.
Passeggero
Situazione analoga si ha per il passeggero anteriore, con la diffe-
renza che la spia assume colore verde e la segnalazione si inter-
rompe anche quando il passeggero abbandona la vettura.
Nel caso in cui, entrambe le cinture dei posti anteriori vengano slac-
ciate con vettura in movimento e a distanza di pochi secondi
l’una dall’altra, la segnalazione acustica sarà riferita all’evento più
recente, mentre le due spie procederanno indipendenti la segna-
lazione visiva.
Sedili posteriori (spia n°2, n°3 e n°4)
Per i posti posteriori la segnalazione avviene solo quando una qua-
lunque delle cinture viene slacciata (colore rosso lampeggiante).
In questa condizione, la spia relativa alla cintura che è stata slac-
ciata inizia a lampeggiare (colore rosso lampeggiante) per la du-
rata di circa 30 secondi. Viene inoltre emessa una segnalazione
acustica.
Nel caso vengano slacciate più cinture, la segnalazione visiva (colo-
re rosso lampeggiante) ha inizio e termina in modo indipendente per
ogni spia. La segnalazione diventerà di colore verde quando si rial-
laccerà la rispettiva cintura di sicurezza. Dopo circa 30 secondi dal-
l'ultima segnalazione, le spie relative ai posti posteriori si spegne-
ranno, indipendentemente dallo stato della cintura (rosso o verde).
AVVERTENZE
Le spie restano tutte spente se, ruotando la chiave di avviamento
in posizione MAR, tutte le cinture (anteriori e posteriori) risultano
già allacciate.
Tutte le spie si accendono nel momento in cui almeno una cintura
passa da allacciata a slacciata o viceversa.
131-152 Alfa MiTo IT 2ed 23-12-2009 12:16 Pagina 134

SICUREZZA135
2

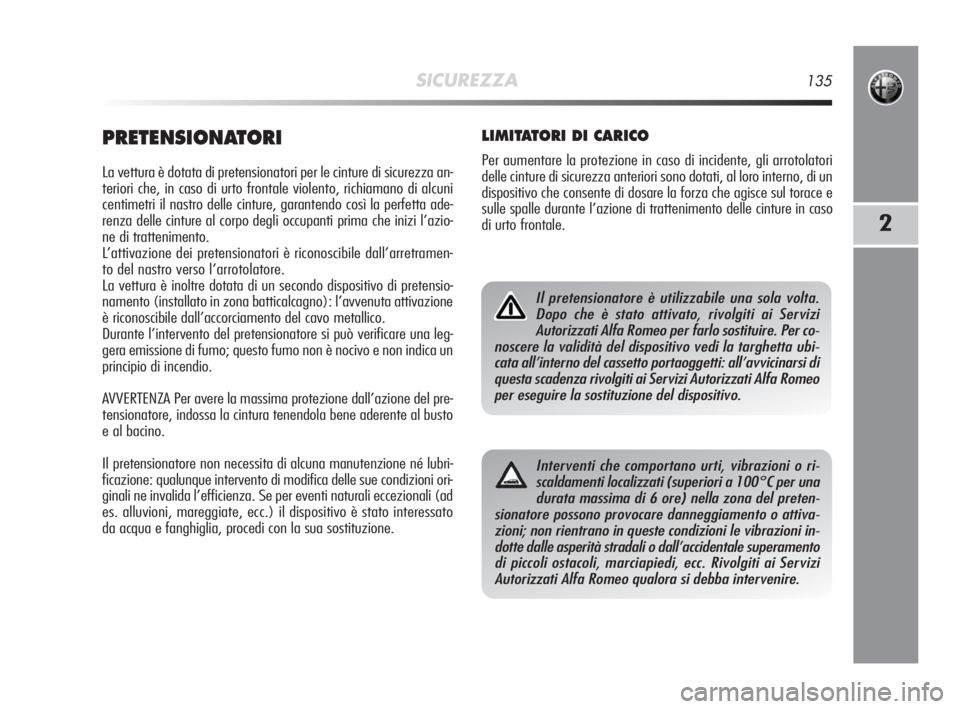

PRETENSIONATORI
La vettura è dotata di pretensionatori per le cinture di sicurezza an-
teriori che, in caso di urto frontale violento, richiamano di alcuni
centimetri il nastro delle cinture, garantendo così la perfetta ade-
renza delle cinture al corpo degli occupanti prima che inizi l’azio-
ne di trattenimento.
L’attivazione dei pretensionatori è riconoscibile dall’arretramen-
to del nastro verso l’arrotolatore.
La vettura è inoltre dotata di un secondo dispositivo di pretensio-
namento (installato in zona batticalcagno): l’avvenuta attivazione
è riconoscibile dall’accorciamento del cavo metallico.
Durante l’intervento del pretensionatore si può verificare una leg-
gera emissione di fumo; questo fumo non è nocivo e non indica un
principio di incendio.
AVVERTENZA Per avere la massima protezione dall’azione del pre-
tensionatore, indossa la cintura tenendola bene aderente al busto
e al bacino.
Il pretensionatore non necessita di alcuna manutenzione né lubri-
ficazione: qualunque intervento di modifica delle sue condizioni ori-
ginali ne invalida l’efficienza. Se per eventi naturali eccezionali (ad
es. alluvioni, mareggiate, ecc.) il dispositivo è stato interessato
da acqua e fanghiglia, procedi con la sua sostituzione.
LIMITATORI DI CARICO
Per aumentare la protezione in caso di incidente, gli arrotolatori
delle cinture di sicurezza anteriori sono dotati, al loro interno, di un
dispositivo che consente di dosare la forza che agisce sul torace e
sulle spalle durante l’azione di trattenimento delle cinture in caso
di urto frontale.
Il pretensionatore è utilizzabile una sola volta.
Dopo che è stato attivato, rivolgiti ai Servizi
Autorizzati Alfa Romeo per farlo sostituire. Per co-
noscere la validità del dispositivo vedi la targhetta ubi-
cata all’interno del cassetto portaoggetti: all’avvicinarsi di
questa scadenza rivolgiti ai Servizi Autorizzati Alfa Romeo
per eseguire la sostituzione del dispositivo.
Interventi che comportano urti, vibrazioni o ri-
scaldamenti localizzati (superiori a 100°C per una
durata massima di 6 ore) nella zona del preten-
sionatore possono provocare danneggiamento o attiva-
zioni; non rientrano in queste condizioni le vibrazioni in-
dotte dalle asperità stradali o dall’accidentale superamento
di piccoli ostacoli, marciapiedi, ecc. Rivolgiti ai Servizi
Autorizzati Alfa Romeo qualora si debba intervenire.
131-152 Alfa MiTo IT 2ed 23-12-2009 12:16 Pagina 135
