2010 Abarth Grande Punto Libretto Uso Manutenzione (in Italian)

Egregio Cliente,
La ringraziamo per aver preferito Abarth e ci congratuliamo per aver scelto una Grande Punto Abarth.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a sfruttare a fondo le
doti tecniche della Sua Abarth.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni poste a fondo pagina, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Abarth offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒la gamma dei servizi aggiuntivi riservati ai Clienti Abarth.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni della Grande Punto Abarth, pertanto
occorre considerare solo le informazioni relative all’allestimento, motorizzazione e versione da Lei acquistata.
001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 1

DA LEGGERE ASSOLUTAMENTE!


K
RIFORNIMENTO DI CARBURANTE
Rifornire la vettura unicamente con benzina senza piombo con numero di ottano (RON) non inferiore a 95 confor-
me alla specifica europea EN 228.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il pedale della frizione,
senza premere l’acceleratore, quindi ruotare la chiave di avviamento inAVVe rilasciarla appena il motore si è av-
viato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la vettura
su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per ga-
rantire un miglior rispetto dell’ambiente.
001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 2

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare accessori che necessitino di alimentazione elettrica (con rischio
di scaricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Abarth che ne valuterà l’assorbimento
elettrico complessivo e verificherà se l’impianto della vettura è in grado di sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nella vettura. È consigliabile avere sempre con sé il codice elettronico riportato
sulla CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratteri-
stiche di sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il manteni-
mento nel tempo della Sua vettura. Presti particolare attenzione ai simboli
"(sicurezza delle persone) #(salvaguardia
dell’ambiente) !(integrità della vettura).

001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 3

4

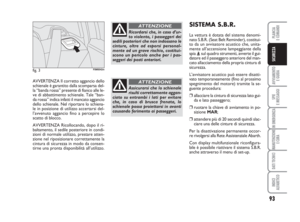

SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ....................................................................... 7
IL SISTEMA FIAT CODE .................................................... 7
LE CHIAVI ............................................................................. 8
ALLARME ............................................................................... 11
DISPOSITIVO DI AVVIAMENTO .................................... 12
QUADRO STRUMENTI ..................................................... 13
STRUMENTI DI BORDO ................................................... 14
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE ............................................................ 16
TRIP COMPUTER ................................................................ 25
SEDILI ANTERIORI ............................................................. 28
SEDILI POSTERIORI ............................................................ 29
APPOGGIATESTA ............................................................... 30

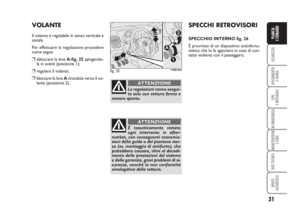

VOLANTE ............................................................................. 31
SPECCHI RETROVISORI ................................................... 31
CLIMATIZZAZIONE .......................................................... 33
CLIMATIZZATORE MANUALE ...................................... 34
CLIMATIZZATORE AUTOMATICO BI-ZONA ......... 40
LUCI ESTERNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 49
CRUISE CONTROL ............................................................ 52PLAFONIERE ........................................................................ 54
COMANDI ............................................................................ 55
INTERRUTTORE BLOCCO CARBURANTE ............... 57
EQUIPAGGIAMENTI INTERNI......................................... 58
TETTO APRIBILE SKY-DOME ......................................... 62
PORTE .................................................................................... 64
ALZACRISTALLI .................................................................. 66
BAGAGLIAIO ....................................................................... 68
COFANO MOTORE .......................................................... 71
PORTAPACCHI/PORTASCI ............................................. 73
FARI ......................................................................................... 74
SISTEMA ABS ........................................................................ 76
SISTEMA ESP ......................................................................... 78
SISTEMA EOBD .................................................................... 83
SISTEMA CONTROLLO PRESSIONE
PNEUMATICI T.P.M.S. ........................................................ 84
FUNZIONE SPORT BOOST.............................................. 87
PREDISPOSIZIONE SISTEMA NAVIGAZIONE
(MY PORT) ............................................................................. 88
ACCESSORI ACQUISTATI DALL’UTENTE ................. 88
RIFORNIMENTO DELLA VETTURA .............................. 89
PROTEZIONE DELL’AMBIENTE ..................................... 90
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I
001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 4

PLANCIA PORTASTRUMENTI
VERSIONE GUIDA A SINISTRA
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali orientabili - 2.Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne - 4.Quadro strumenti -
5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi su plancia - 7.Predisposizione/installazione sistema
di navigazione (MY PORT) - 8.Bocchette aria centrali orientabili - 9.Diffusore aria fisso superiore - 10.Air bag frontale lato pas-
seggero - 11.Cassetto portaoggetti - 12.Autoradio - 13.Comandi climatizzazione - 14.Dispositivo di avviamento - 15.Air bag
frontale lato guida - 16. Leva regolazione volante - 17.Mostrina comandi: fendinebbia/retronebbia/regolazione assetto fari/display
multifunzionale riconfigurabile.
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0M095Abfig. 1
001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 5

6
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VERSIONE GUIDA A DESTRA
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali orientabili - 2.Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne - 4.Quadro strumenti -
5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi su plancia - 7.Predisposizione/installazione sistema
di navigazione (MY PORT) - 8.Bocchette aria centrali orientabili - 9.Diffusore aria fisso superiore - 10.Air bag frontale lato pas-
seggero - 11.Cassetto portaoggetti - 12.Autoradio - 13.Comandi climatizzazione - 14.Dispositivo di avviamento - 15.Air bag
frontale lato guida - 16. Leva regolazione volante - 17.Mostrina comandi: fendinebbia/retronebbia/regolazione assetto fari/display
multifunzionale riconfigurabile.
F0M096Abfig. 2
001-027 Abarth IT:001-027 Abarth IT 20-05-2009 14:10 Pagina 6

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SIMBOLOGIA
Su alcuni componenti della vettura, od in
prossimità degli stessi, sono applicate spe-
cifiche targhette colorate, la cui simbolo-
gia richiama l’attenzione ed indica precau-
zioni importanti che l’utente deve osser-
vare nei confronti del componente in que-
stione.
Sotto il cofano motore fig. 3è presen-
te una targhetta riepilogativa della sim-
bologia.
IL SISTEMA FIAT CODE
È un sistema elettronico di blocco moto-
re che permette di aumentare la prote-
zione contro tentativi di furto della vet-
tura. Si attiva automaticamente estraendo
la chiave dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo
elettronico che ha la funzione di modula-
re il segnale emesso in fase di avviamen-
to da un’antenna incorporata nel disposi-
tivo di avviamento. Il segnale costituisce la
“parola d’ordine”, sempre diversa ad ogni
avviamento, con cui la centralina ricono-
sce la chiave e consente l’avviamento.
fig. 3F0M070Ab
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema
Fiat CODE invia alla centralina controllo
motore un codice di riconoscimento per
disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, av-
viene solo se la centralina del sistema Fiat
CODE ha riconosciuto il codice trasmes-
sogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Se, durante l’avviamento, il codice non vie-
ne riconosciuto correttamente, sul display
si visualizza il simbolo
Y(vedere capi-
tolo “Spie e Messaggi”).In tal caso ruotare la chiave in posizione
STOPe successivamente in MAR; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se non si è ancora riusci-
ti ad avviare il motore rivolgersi alla Re-
te Assistenziale Abarth.

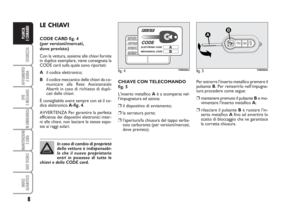

AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere memo-
rizzato dalla centralina del sistema. Per la
memorizzazione di nuove chiavi, fino ad
un massimo di 8, rivolgersi presso la Re-
te Assistenziale Abarth.
Accensioni della spia
Ydurante la marcia
❒Se il simbolo Ysi visualizza sul display,
significa che il sistema sta effettuando
un’autodiagnosi (dovuto ad esempio ad
un calo di tensione).
❒Se il simbolo Ycontinua ad essere vi-
sualizzato sul display rivolgersi alla Re-
te Assistenziale Abarth.
Urti violenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.
