2010.5 Peugeot 407 C Manual del propietario (in Spanish)

1
20

1
21

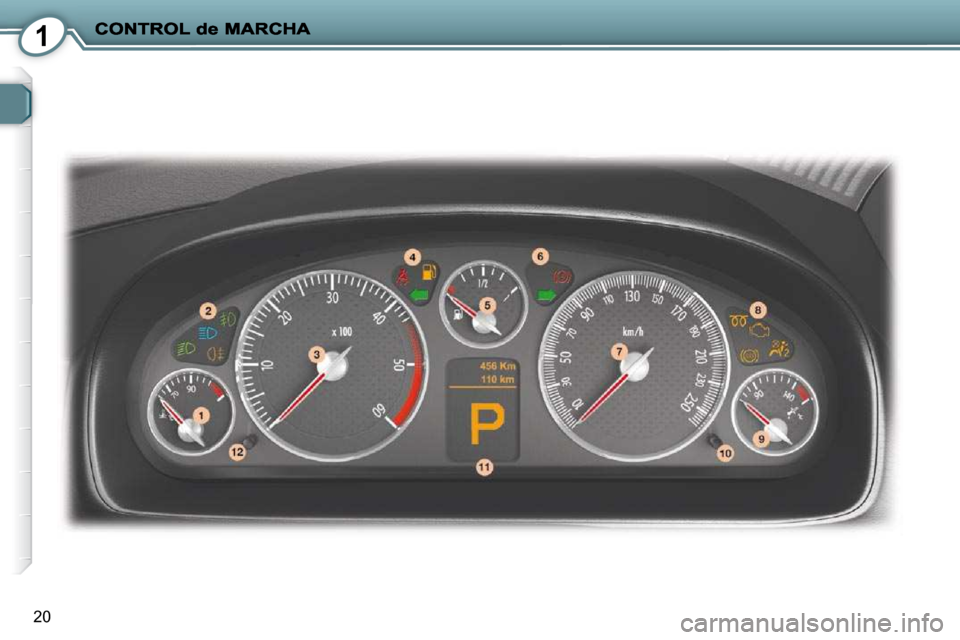

1. Cuadrante del indicador de tempe-
ratura del líquido de refrigeración.

2. Testigos de encendido de las luces:
de cruce
de carretera
antiniebla delanteras
antiniebla traseras

3. Cuadrante del cuentarrevoluciones.

4. Testigos:
de cinturones de seguridad delan- teros desabrochados
del nivel de carburante
del indicador de dirección izquierdo

5. Cuadrante del indicador de nivel
del depósito de carburante.

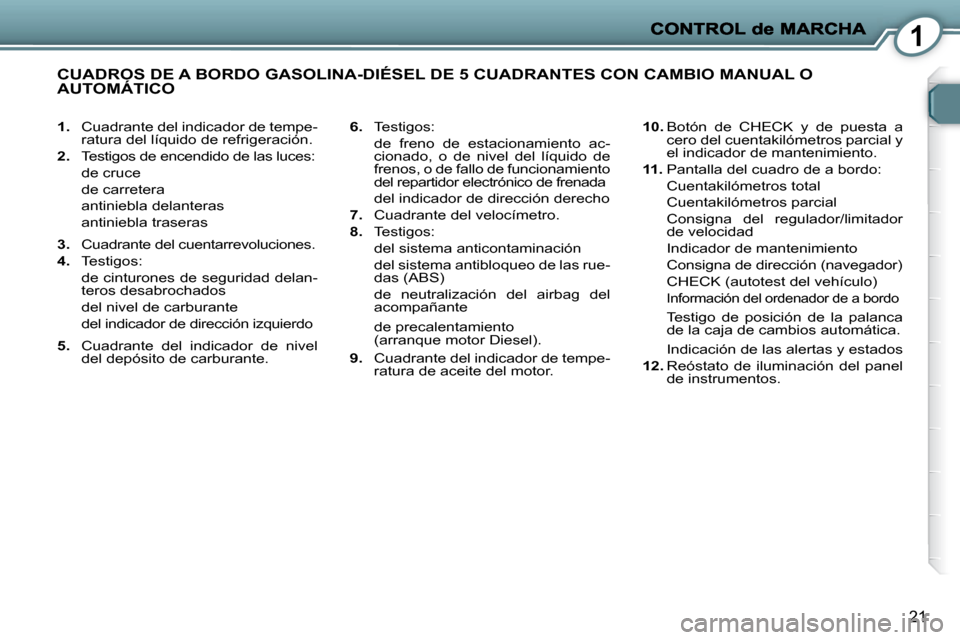

CUADROS DE A BORDO GASOLINA-DIÉSEL DE 5 CUADRANTES CON CAMBIO MANUAL O AUTOMÁTICO

10. Botón de CHECK y de puesta a
cero del cuentakilómetros parcial y
el indicador de mantenimiento.

11. Pantalla del cuadro de a bordo:
Cuentakilómetros total
Cuentakilómetros parcial
Consigna del regulador/limitador de velocidad
Indicador de mantenimiento
Consigna de dirección (navegador)
CHECK (autotest del vehículo)

Información del ordenador de a bordo

6. Testigos:
de freno de estacionamiento ac- cionado, o de nivel del líquido de
frenos, o de fallo de funcionamiento
del repartidor electrónico de frenada
del indicador de dirección derecho

7. Cuadrante del velocímetro.

8. Testigos:
del sistema anticontaminación
del sistema antibloqueo de las rue- das (ABS)
de neutralización del airbag del acompañante
de precalentamiento (arranque motor Diesel).

9. Cuadrante del indicador de tempe-
ratura de aceite del motor. Testigo de posición de la palanca
de la caja de cambios automática.
Indicación de las alertas y estados

12. Reóstato de iluminación del panel
de instrumentos.

1
22

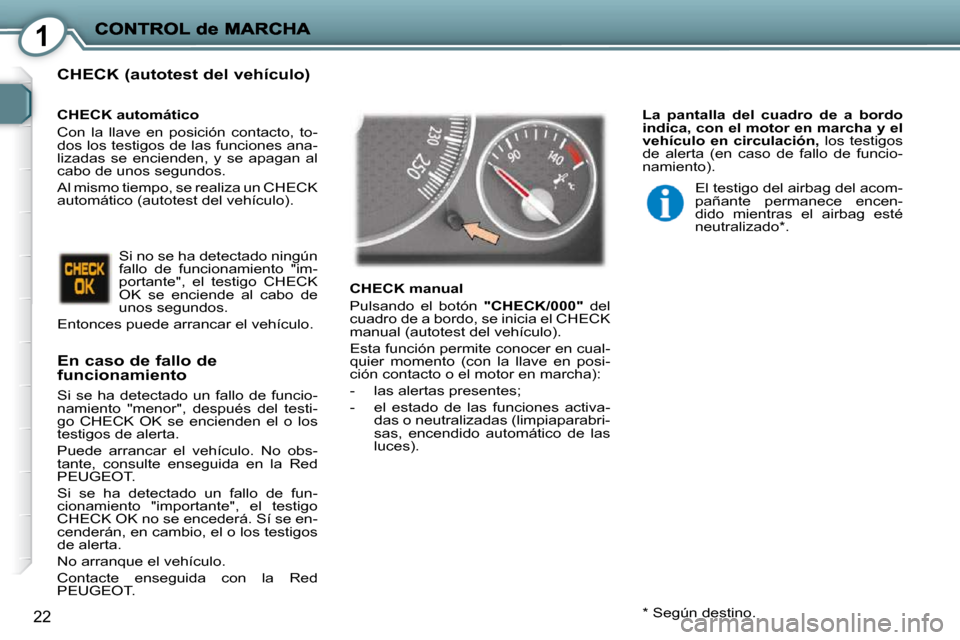

CHECK (autotest del vehículo)
En caso de fallo de funcionamiento
Si se ha detectado un fallo de funcio-
namiento "menor", después del testi-
go CHECK OK se encienden el o los
testigos de alerta.
Puede arrancar el vehículo. No obs-
tante, consulte enseguida en la Red
PEUGEOT.
Si se ha detectado un fallo de fun-
cionamiento "importante", el testigo
CHECK OK no se encederá. Sí se en-
cenderán, en cambio, el o los testigos
de alerta.
No arranque el vehículo.
Contacte enseguida con la Red
PEUGEOT. * Según destino.
CHECK automático
Con la llave en posición contacto, to-
dos los testigos de las funciones ana-
lizadas se encienden, y se apagan al
cabo de unos segundos.
Al mismo tiempo, se realiza un CHECK
automático (autotest del vehículo).
Si no se ha detectado ningún
fallo de funcionamiento "im-
portante", el testigo CHECK
OK se enciende al cabo de
unos segundos.
Entonces puede arrancar el vehículo. CHECK manual
Pulsando el botón
"CHECK/000" del
cuadro de a bordo, se inicia el CHECK
manual (autotest del vehículo).
Esta función permite conocer en cual-
quier momento (con la llave en posi-
ción contacto o el motor en marcha):
- las alertas presentes;
- el estado de las funciones activa- das o neutralizadas (limpiaparabri-
sas, encendido automático de las
luces). El testigo del airbag del acom-
pañante permanece encen-
dido mientras el airbag esté
neutralizado * .

La pantalla del cuadro de a bordo
indica, con el motor en marcha y el
vehículo en circulación, los testigos
de alerta (en caso de fallo de funcio-
namiento).

1
23

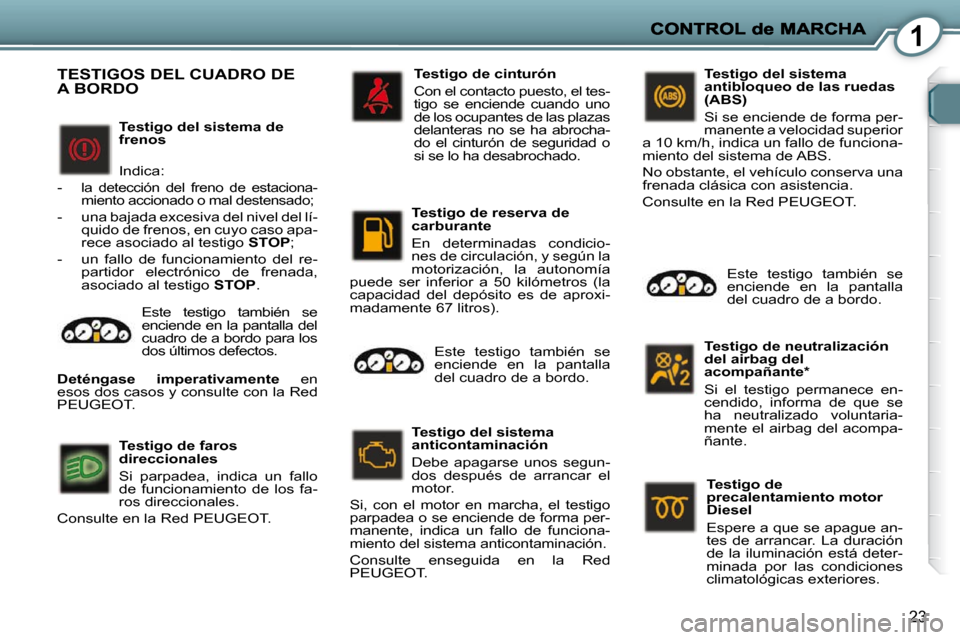

Testigo del sistema de
frenos
Indica:
- la detección del freno de estaciona-miento accionado o mal destensado;
- una bajada excesiva del nivel del lí-quido de frenos, en cuyo caso apa-
rece asociado al testigo STOP ;
- un fallo de funcionamiento del re- partidor electrónico de frenada,
asociado al testigo STOP .
TESTIGOS DEL CUADRO DE A BORDO Testigo de cinturón
Con el contacto puesto, el tes-
tigo se enciende cuando uno
de los ocupantes de las plazas
delanteras no se ha abrocha-
do el cinturón de seguridad o
si se lo ha desabrochado.
Testigo de reserva de
carburante
En determinadas condicio-
nes de circulación, y según la
motorización, la autonomía
puede ser inferior a 50 kilómetros (la
capacidad del depósito es de aproxi-
madamente 67 litros).
Testigo del sistema
anticontaminación
Debe apagarse unos segun-
dos después de arrancar el
motor.
Si, con el motor en marcha, el testigo
parpadea o se enciende de forma per-
manente, indica un fallo de funciona-
miento del sistema anticontaminación.
Consulte enseguida en la Red
PEUGEOT. Testigo de neutralización
del airbag del
acompañante *
Si el testigo permanece en-
cendido, informa de que se
ha neutralizado voluntaria-
mente el airbag del acompa-
ñante.
Este testigo también se
enciende en la pantalla del
cuadro de a bordo para los
dos últimos defectos.

Deténgase imperativamente en
esos dos casos y consulte con la Red
PEUGEOT. Testigo del sistema
antibloqueo de las ruedas
(ABS)
Si se enciende de forma per-
manente a velocidad superior
a 10 km/h, indica un fallo de funciona-
miento del sistema de ABS.
No obstante, el vehículo conserva una
frenada clásica con asistencia.
Consulte en la Red PEUGEOT.
Este testigo también se
enciende en la pantalla
del cuadro de a bordo.
Testigo de faros
direccionales
Si parpadea, indica un fallo
de funcionamiento de los fa-
ros direccionales.
Consulte en la Red PEUGEOT. Testigo de
precalentamiento motor
Diesel
Espere a que se apague an-
tes de arrancar. La duración
de la iluminación está deter-
minada por las condiciones
climatológicas exteriores.
Este testigo también se
enciende en la pantalla
del cuadro de a bordo.

1
24

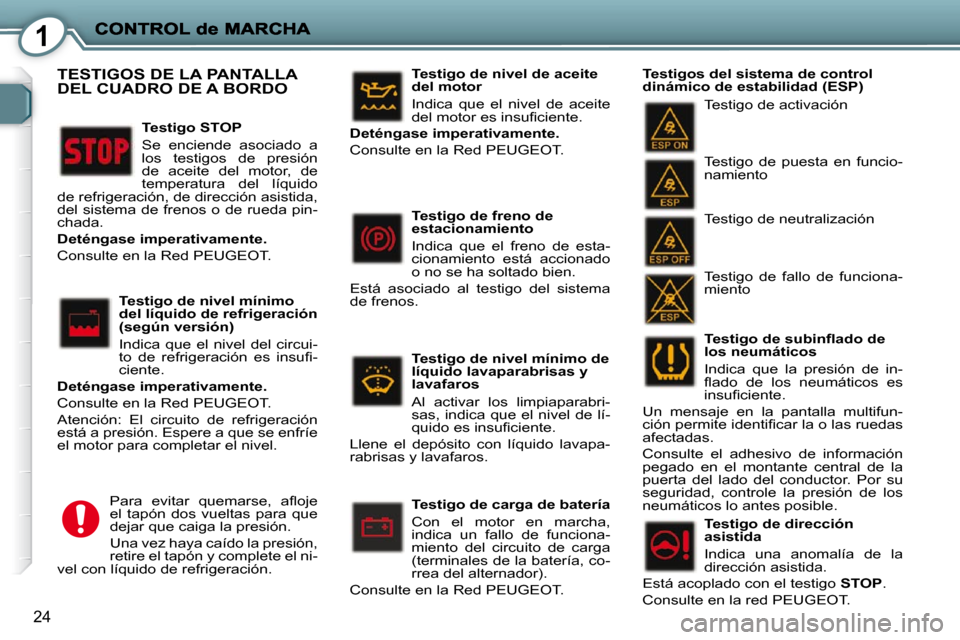

Testigo de subinfl ado de
los neumáticos
Indica que la presión de in-
fl ado de los neumáticos es
insufi ciente.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas.
Consulte el adhesivo de información
pegado en el montante central de la
puerta del lado del conductor. Por su
seguridad, controle la presión de los
neumáticos lo antes posible.
Testigos del sistema de control
dinámico de estabilidad (ESP)
Testigo de activación
Testigo de puesta en funcio-
namiento
Testigo de neutralización
Testigo de fallo de funciona-
miento
Testigo de freno de
estacionamiento
Indica que el freno de esta-
cionamiento está accionado
o no se ha soltado bien.
Está asociado al testigo del sistema
de frenos.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabri-
sas, indica que el nivel de lí-
quido es insufi ciente.
Llene el depósito con líquido lavapa-
rabrisas y lavafaros.
Testigo de carga de batería
Con el motor en marcha,
indica un fallo de funciona-
miento del circuito de carga
(terminales de la batería, co-
rrea del alternador).
Consulte en la Red PEUGEOT. Testigo de nivel de aceite
del motor
Indica que el nivel de aceite
del motor es insufi ciente.

Deténgase imperativamente.
Consulte en la Red PEUGEOT.
TESTIGOS DE LA PANTALLA DEL CUADRO DE A BORDO
Testigo STOP
Se enciende asociado a
los testigos de presión
de aceite del motor, de
temperatura del líquido
de refrigeración, de dirección asistida,
del sistema de frenos o de rueda pin-
chada.

Deténgase imperativamente.
Consulte en la Red PEUGEOT.
Testigo de nivel mínimo
del líquido de refrigeración
(según versión)
Indica que el nivel del circui-
to de refrigeración es insufi -
ciente.

Deténgase imperativamente.
Consulte en la Red PEUGEOT.
Atención: El circuito de refrigeración
está a presión. Espere a que se enfríe
el motor para completar el nivel.
Para evitar quemarse, afl oje
el tapón dos vueltas para que
dejar que caiga la presión.
Una vez haya caído la presión,
retire el tapón y complete el ni-
vel con líquido de refrigeración. Testigo de dirección
asistida
Indica una anomalía de la
dirección asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT.

1
25

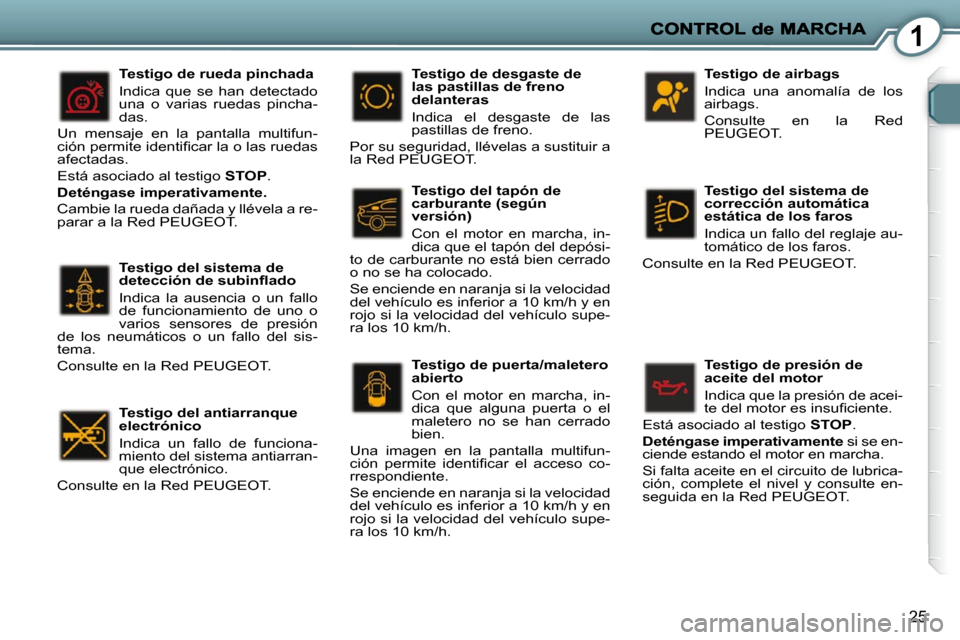

Testigo del sistema de
detección de subinfl ado
Indica la ausencia o un fallo
de funcionamiento de uno o
varios sensores de presión
de los neumáticos o un fallo del sis-
tema.
Consulte en la Red PEUGEOT.
Testigo del antiarranque
electrónico
Indica un fallo de funciona-
miento del sistema antiarran-
que electrónico.
Consulte en la Red PEUGEOT. Testigo de desgaste de
las pastillas de freno
delanteras
Indica el desgaste de las
pastillas de freno.
Por su seguridad, llévelas a sustituir a
la Red PEUGEOT.
Testigo del tapón de
carburante (según
versión)
Con el motor en marcha, in-
dica que el tapón del depósi-
to de carburante no está bien cerrado
o no se ha colocado.
Se enciende en naranja si la velocidad
del vehículo es inferior a 10 km/h y en
rojo si la velocidad del vehículo supe-
ra los 10 km/h.
Testigo de puerta/maletero
abierto
Con el motor en marcha, in-
dica que alguna puerta o el
maletero no se han cerrado
bien.
Una imagen en la pantalla multifun-
ción permite identifi car el acceso co-
rrespondiente.
Se enciende en naranja si la velocidad
del vehículo es inferior a 10 km/h y en
rojo si la velocidad del vehículo supe-
ra los 10 km/h. Testigo de airbags
Indica una anomalía de los
airbags.
Consulte en la Red
PEUGEOT.
Testigo del sistema de
corrección automática
estática de los faros
Indica un fallo del reglaje au-
tomático de los faros.
Consulte en la Red PEUGEOT.
Testigo de rueda pinchada
Indica que se han detectado
una o varias ruedas pincha-
das.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas.
Está asociado al testigo STOP .

Deténgase imperativamente.
Cambie la rueda dañada y llévela a re-
parar a la Red PEUGEOT.
Testigo de presión de
aceite del motor
Indica que la presión de acei-
te del motor es insufi ciente.
Está asociado al testigo STOP .

Deténgase imperativamente si se en-
ciende estando el motor en marcha.
Si falta aceite en el circuito de lubrica-
ción, complete el nivel y consulte en-
seguida en la Red PEUGEOT.

1
26

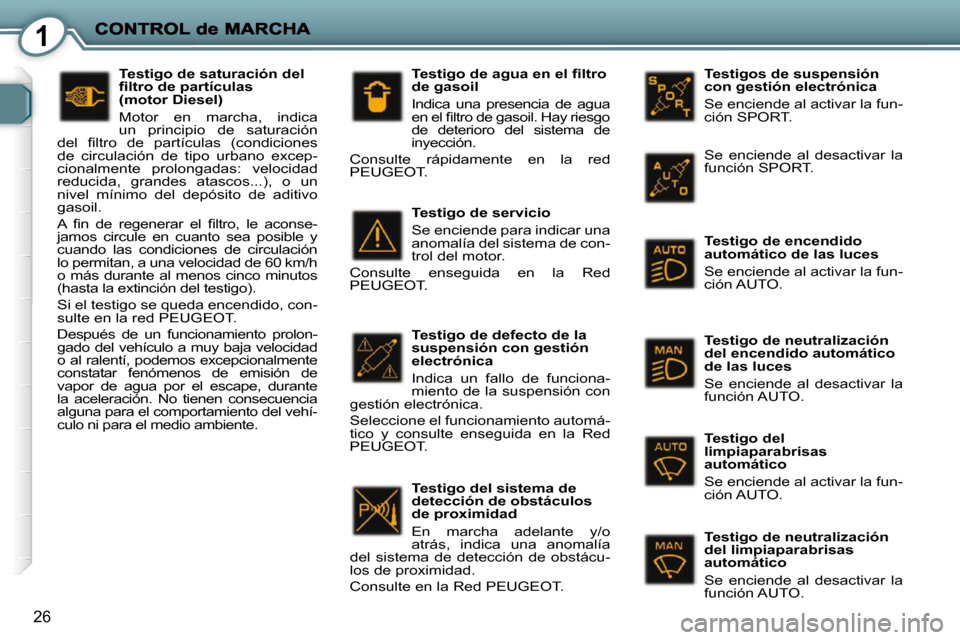

Testigos de suspensión
con gestión electrónica
Se enciende al activar la fun-
ción SPORT.
Testigo de encendido
automático de las luces
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
del encendido automático
de las luces
Se enciende al desactivar la
función AUTO.
Testigo del
limpiaparabrisas
automático
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
del limpiaparabrisas
automático
Se enciende al desactivar la
función AUTO.
Testigo de servicio
Se enciende para indicar una
anomalía del sistema de con-
trol del motor.
Consulte enseguida en la Red
PEUGEOT.
Testigo de defecto de la
suspensión con gestión
electrónica
Indica un fallo de funciona-
miento de la suspensión con
gestión electrónica.
Seleccione el funcionamiento automá-
tico y consulte enseguida en la Red
PEUGEOT.
Testigo del sistema de
detección de obstáculos
de proximidad
En marcha adelante y/o
atrás, indica una anomalía
del sistema de detección de obstácu-
los de proximidad.
Consulte en la Red PEUGEOT. Se enciende al desactivar la
función SPORT.
Testigo de saturación del
fi ltro de partículas
(motor Diesel)
Motor en marcha, indica
un principio de saturación
del fi ltro de partículas (condiciones
de circulación de tipo urbano excep-
cionalmente prolongadas: velocidad
reducida, grandes atascos...), o un
nivel mínimo del depósito de aditivo
gasoil.
A fi n de regenerar el fi ltro, le aconse-
jamos circule en cuanto sea posible y
cuando las condiciones de circulación
lo permitan, a una velocidad de 60 km/h
o más durante al menos cinco minutos
(hasta la extinción del testigo).
Si el testigo se queda encendido, con-
sulte en la red PEUGEOT .
Después de un funcionamiento prolon-
gado del vehículo a muy baja velocidad
o al ralentí, podemos excepcionalmente
constatar fenómenos de emisión de
vapor de agua por el escape, durante
la aceleración. No tienen consecuencia
alguna para el comportamiento del vehí-
culo ni para el medio ambiente. Testigo de agua en el fi ltro
de gasoil
Indica una presencia de agua
en el fi ltro de gasoil. Hay riesgo
de deterioro del sistema de
inyección.
Consulte rápidamente en la red
PEUGEOT .

1
27

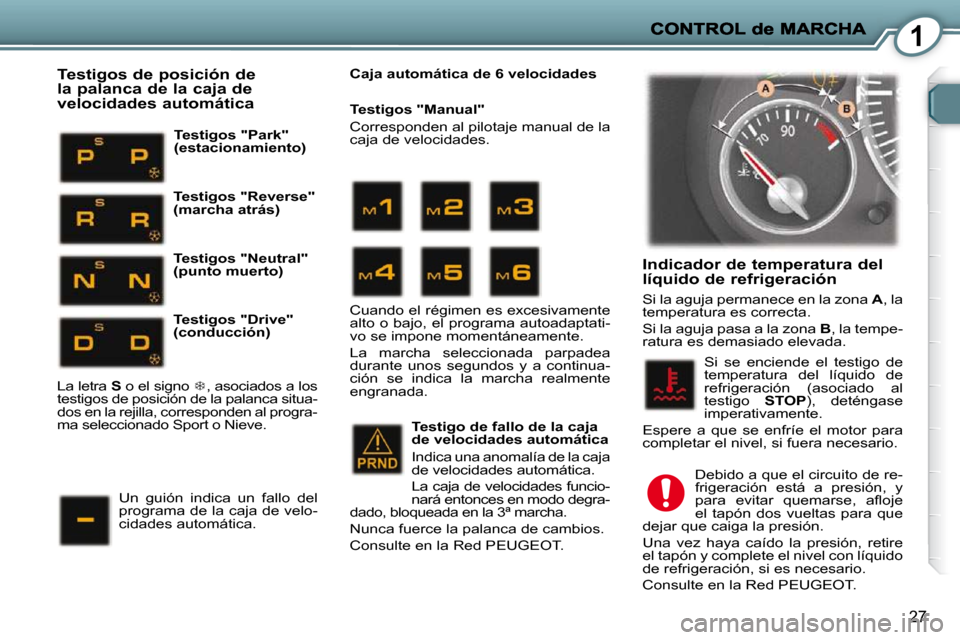

Indicador de temperatura del líquido de refrigeración
Si la aguja permanece en la zona A , la
temperatura es correcta.
Si la aguja pasa a la zona B , la tempe-
ratura es demasiado elevada.
Si se enciende el testigo de
temperatura del líquido de
refrigeración (asociado al
testigo STOP ), deténgase
imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuera necesario.
Debido a que el circuito de re-
frigeración está a presión, y
para evitar quemarse, afl oje
el tapón dos vueltas para que
dejar que caiga la presión.
Una vez haya caído la presión, retire
el tapón y complete el nivel con líquido
de refrigeración, si es necesario.
Consulte en la Red PEUGEOT.
Un guión indica un fallo del
programa de la caja de velo-
cidades automática.
Testigos de posición de la palanca de la caja de velocidades automática
Testigo de fallo de la caja
de velocidades automática
Indica una anomalía de la caja
de velocidades automática.
La caja de velocidades funcio-
nará entonces en modo degra-
dado, bloqueada en la 3ª marcha.
Nunca fuerce la palanca de cambios.
Consulte en la Red PEUGEOT.
Caja automática de 6 velocidades
Testigos "Park"
(estacionamiento)
Testigos "Reverse"
(marcha atrás)
Testigos "Neutral"
(punto muerto)
Testigos "Drive"
(conducción)
La letra S o el signo
, asociados a los
testigos de posición de la palanca situa-
dos en la rejilla, corresponden al progra-
ma seleccionado Sport o Nieve. Testigos "Manual"
Corresponden al pilotaje manual de la
caja de velocidades.
Cuando el régimen es excesivamente
alto o bajo, el programa autoadaptati-
vo se impone momentáneamente.
La marcha seleccionada parpadea
durante unos segundos y a continua-
ción se indica la marcha realmente
engranada.
