BETRIEBSKONTROLLE
20

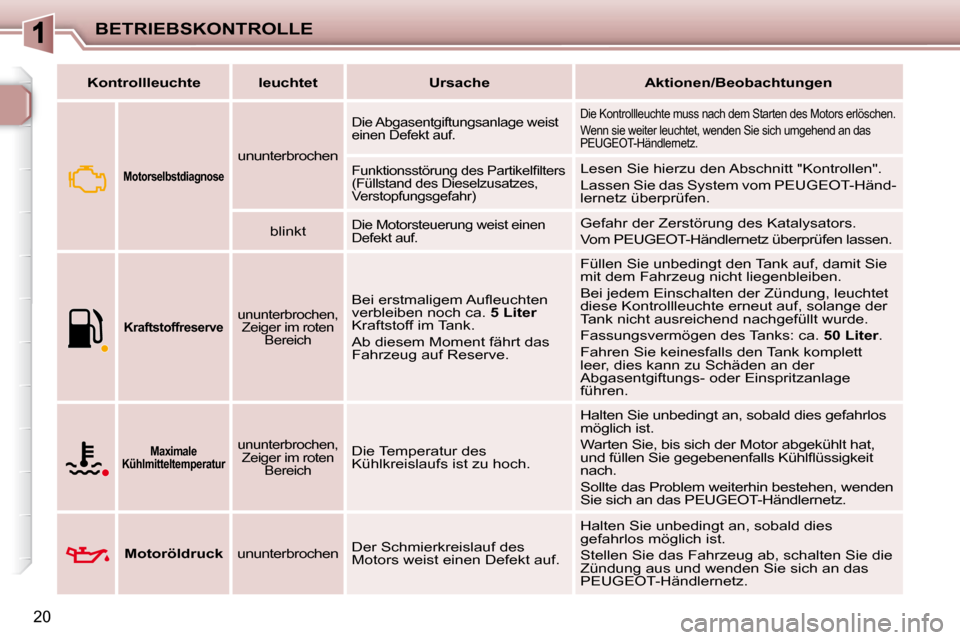

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Motorselbstdiagnose
ununterbrochen
Die Abgasentgiftungsanlage weist
einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motor s erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz.
Funktionsstörung des Partikelfi lters
(Füllstand des Dieselzusatzes,
Verstopfungsgefahr) Lesen Sie hierzu den Abschnitt "Kontrollen".
Lassen Sie das System vom PEUGEOT-Händ-
lernetz überprüfen.
blinkt
Die Motorsteuerung weist einen
Defekt auf. Gefahr der Zerstörung des Katalysators.
Vom PEUGEOT-Händlernetz überprüfen lassen.

Kraftstoffreserve ununterbrochen,
Zeiger im roten Bereich Bei erstmaligem Aufl euchten
verbleiben noch ca. 5 Liter
Kraftstoff im Tank.
Ab diesem Moment fährt das
Fahrzeug auf Reserve. Füllen Sie unbedingt den Tank auf, damit Sie
mit dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca.
50 Liter .
Fahren Sie keinesfalls den Tank komplett
leer, dies kann zu Schäden an der
Abgasentgiftungs- oder Einspritzanlage
führen.

Maximale
Kühlmitteltemperatur ununterbrochen,
Zeiger im roten Bereich Die Temperatur des
Kühlkreislaufs ist zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat,
und füllen Sie gegebenenfalls Kühlfl üssigkeit
nach.
Sollte das Problem weiterhin bestehen, wenden
Sie sich an das PEUGEOT-Händlernetz.

Motoröldruck ununterbrochen Der Schmierkreislauf des
Motors weist einen Defekt auf. Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das
PEUGEOT-Händlernetz.

BETRIEBSKONTROLLE
21

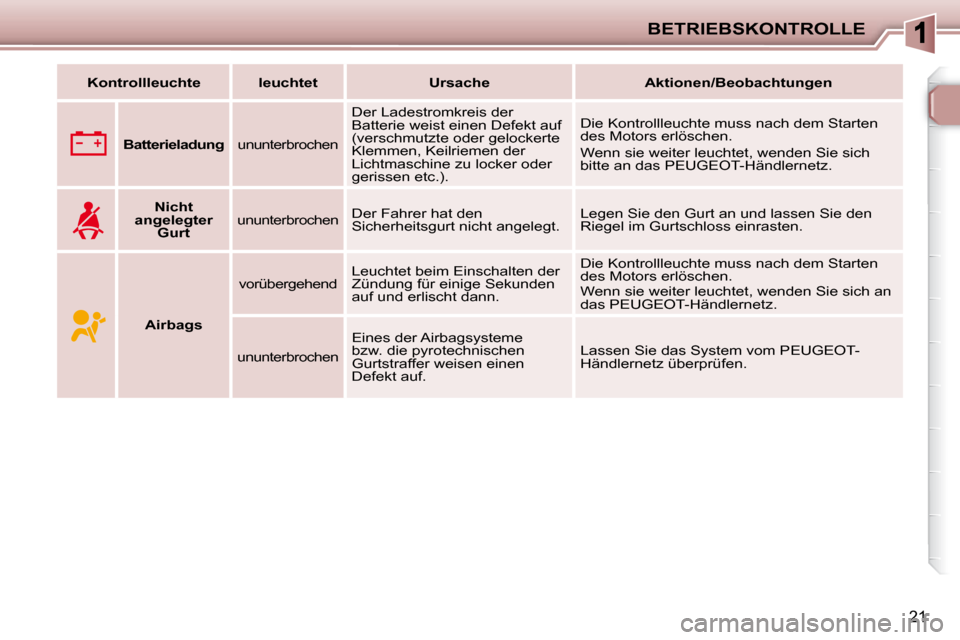

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

B
atterieladung ununterbrochen
Der Ladestromkreis der
Batterie weist einen Defekt auf
(verschmutzte oder gelockerte
Klemmen, Keilriemen der
Lichtmaschine zu locker oder
gerissen etc.). Die Kontrollleuchte muss nach dem Starten
des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.

Nicht
angelegter Gurt ununterbrochen Der Fahrer hat den
Sicherheitsgurt nicht angelegt. Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.

Airbags vorübergehend
Leuchtet beim Einschalten der
Zündung für einige Sekunden
auf und erlischt dann. Die Kontrollleuchte muss nach dem Starten
des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz.
ununterbrochen
Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf.
Lassen Sie das System vom PEUGEOT-
Händlernetz überprüfen.

ii
BETRIEBSKONTROLLE
22

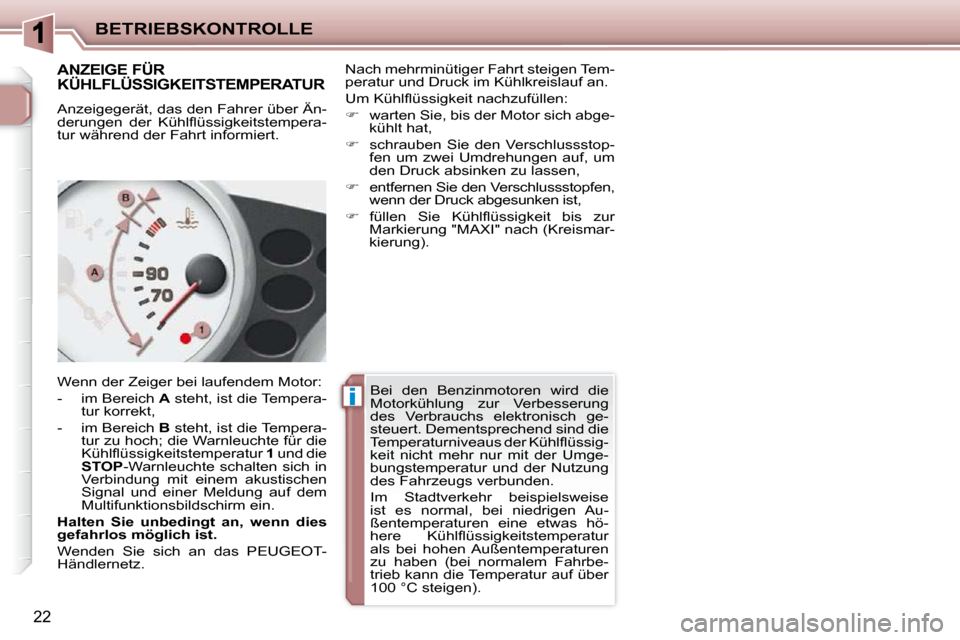

ANZEIGE FÜR
KÜHLFLÜSSIGKEITSTEMPERATUR
Anzeigegerät, das den Fahrer über Än-
derungen der Kühlfl üssigkeitstempera-
tur während der Fahrt informiert.
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Tempera-
tur korrekt,
- im Bereich B steht, ist die Tempera-
tur zu hoch; die Warnleuchte für die
Kühlfl üssigkeitstemperatur 1 und die

STOP -Warnleuchte schalten sich in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm ein.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Nach mehrminütiger Fahrt steigen Tem-
peratur und Druck im Kühlkreislauf an.
Um Kühlfl üssigkeit nachzufüllen:

 warten Sie, bis der Motor sich abge-
kühlt hat,

 schrauben Sie den Verschlussstop-
fen um zwei Umdrehungen auf, um
den Druck absinken zu lassen,

 entfernen Sie den Verschlussstopfen,
wenn der Druck abgesunken ist,

 füllen Sie Kühlfl üssigkeit bis zur
Markierung "MAXI" nach (Kreismar-
kierung).
Bei den Benzinmotoren wird die
Motorkühlung zur Verbesserung
des Verbrauchs elektronisch ge-
steuert. Dementsprechend sind die
Temperaturniveaus der Kühlfl üssig-
keit nicht mehr nur mit der Umge-
bungstemperatur und der Nutzung
des Fahrzeugs verbunden.
Im Stadtverkehr beispielsweise
ist es normal, bei niedrigen Au-
ßentemperaturen eine etwas hö-
here Kühlfl üssigkeitstemperatur
als bei hohen Außentemperaturen
zu haben (bei normalem Fahrbe-
trieb kann die Temperatur auf über
100 °C steigen).

BETRIEBSKONTROLLE
23

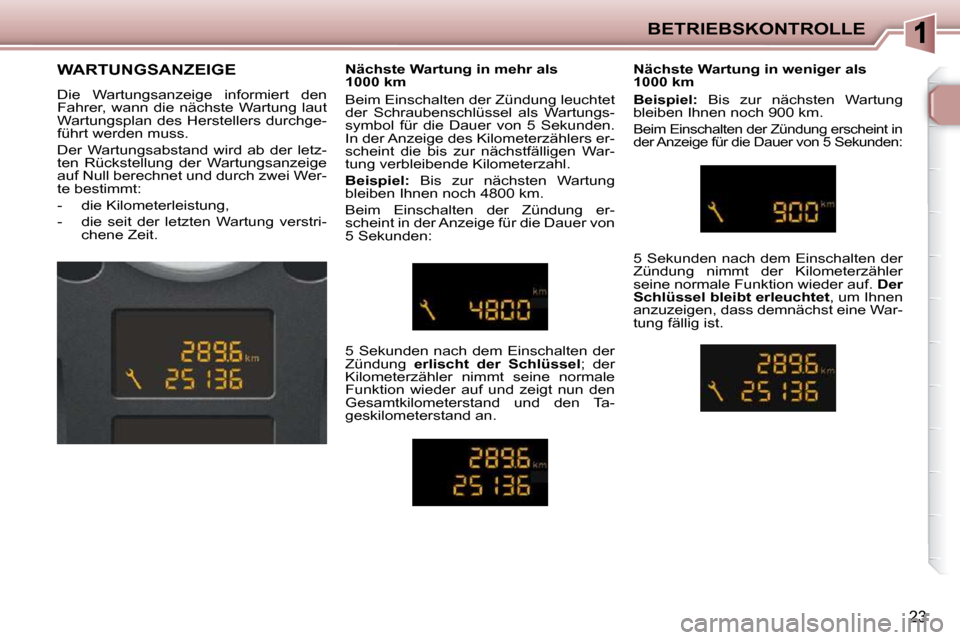

WARTUNGSANZEIGE
Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei Wer-
te bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstri-chene Zeit. Nächste Wartung in mehr als
1000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für die Dauer von 5 Sekunden.
In der Anzeige des Kilometerzählers er-
scheint die bis zur nächstfälligen War-
tung verbleibende Kilometerzahl.

Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 4800 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel ; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Ta-
geskilometerstand an. Nächste Wartung in weniger als
1000 km

Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet , um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.

ii
ii
BETRIEBSKONTROLLE
24

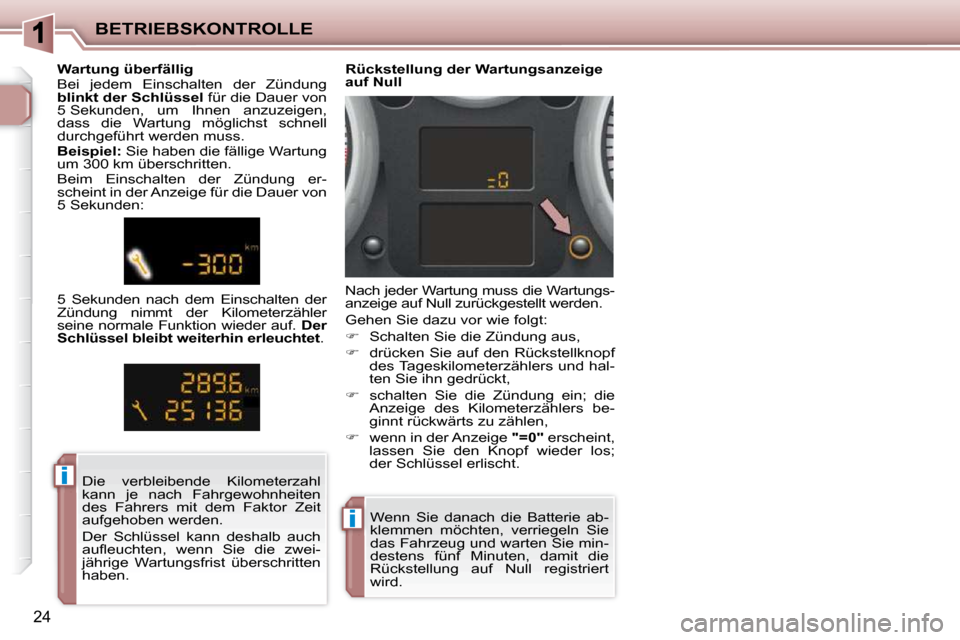

Wenn Sie danach die Batterie ab-
klemmen möchten, verriegeln Sie
das Fahrzeug und warten Sie min-
destens fünf Minuten, damit die
Rückstellung auf Null registriert
wird.
Rückstellung der Wartungsanzeige
auf Null
Nach jeder Wartung muss die Wartungs-
anzeige auf Null zurückgestellt werden.
Gehen Sie dazu vor wie folgt:

 Schalten Sie die Zündung aus,

 drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,

 schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,

 wenn in der Anzeige "=0" erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb auch
aufl euchten, wenn Sie die zwei-
jährige Wartungsfrist überschritten
haben.
Wartung überfällig
Bei jedem Einschalten der Zündung

blinkt der Schlüssel für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.

Beispiel: Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet .

BETRIEBSKONTROLLE
25

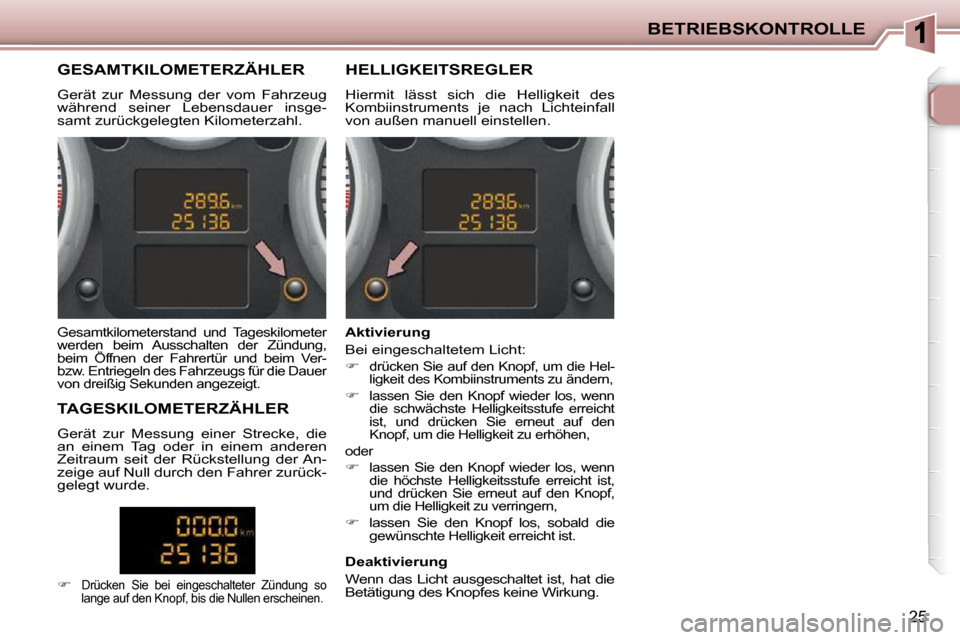

GESAMTKILOMETERZÄHLER
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. HELLIGKEITSREGLER
Hiermit lässt sich die Helligkeit des
Kombiinstruments je nach Lichteinfall
von außen manuell einstellen.
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung,
beim Öffnen der Fahrertür und beim Ver-
bzw. Entriegeln des Fahrzeugs für die Dauer
von dreißig Sekunden angezeigt.
TAGESKILOMETERZÄHLER
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der An-
zeige auf Null durch den Fahrer zurück-
gelegt wurde.


Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Aktivierung
Bei eingeschaltetem Licht:


drücken Sie auf den Knopf, um die Hel-
ligkeit des Kombiinstruments zu ändern,

 lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht
ist, und drücken Sie erneut auf den
Knopf, um die Helligkeit zu erhöhen,
oder


lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern,

 lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Deaktivierung
Wenn das Licht ausgeschaltet ist, hat die
Betätigung des Knopfes keine Wirkung.

BETRIEBSKONTROLLE
26

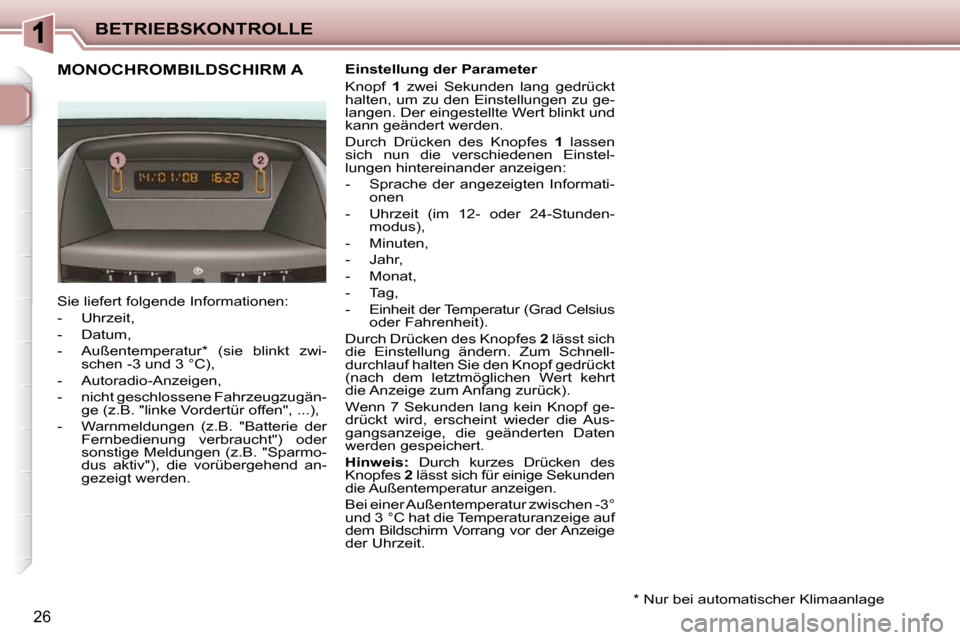

MONOCHROMBILDSCHIRM A Einstellung der Parameter
Knopf 1 zwei Sekunden lang gedrückt
halten, um zu den Einstellungen zu ge-
langen. Der eingestellte Wert blinkt und
kann geändert werden.
Durch Drücken des Knopfes 1 lassen
sich nun die verschiedenen Einstel-
lungen hintereinander anzeigen:
- Sprache der angezeigten Informati- onen
- Uhrzeit (im 12- oder 24-Stunden- modus),
- Minuten,
- Jahr,
- Monat,
- Tag,
- Einheit der Temperatur (Grad Celsius oder Fahrenheit).
Durch Drücken des Knopfes 2 lässt sich
die Einstellung ändern. Zum Schnell-
durchlauf halten Sie den Knopf gedrückt
(nach dem letztmöglichen Wert kehrt
die Anzeige zum Anfang zurück).
Wenn 7 Sekunden lang kein Knopf ge-
drückt wird, erscheint wieder die Aus-
gangsanzeige, die geänderten Daten
werden gespeichert.

Hinweis : Durch kurzes Drücken des
Knopfes
2 lässt sich für einige Sekunden
die Außentemperatur anzeigen.
Bei einer Außentemperatur zwischen -3°
und 3 °C hat die Temperaturanzeige auf
dem Bildschirm Vorrang vor der Anzeige
der Uhrzeit.
Sie liefert folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (sie blinkt zwi-
schen -3 und 3 °C),
- Autoradio-Anzeigen,
- nicht geschlossene Fahrzeugzugän- ge (z.B. "linke Vordertür offen", ...),
- Warnmeldungen (z.B. "Batterie der Fernbedienung verbraucht") oder
sonstige Meldungen (z.B. "Sparmo-
dus aktiv"), die vorübergehend an-
gezeigt werden.
* Nur bei automatischer Klimaanlage

BETRIEBSKONTROLLE
27

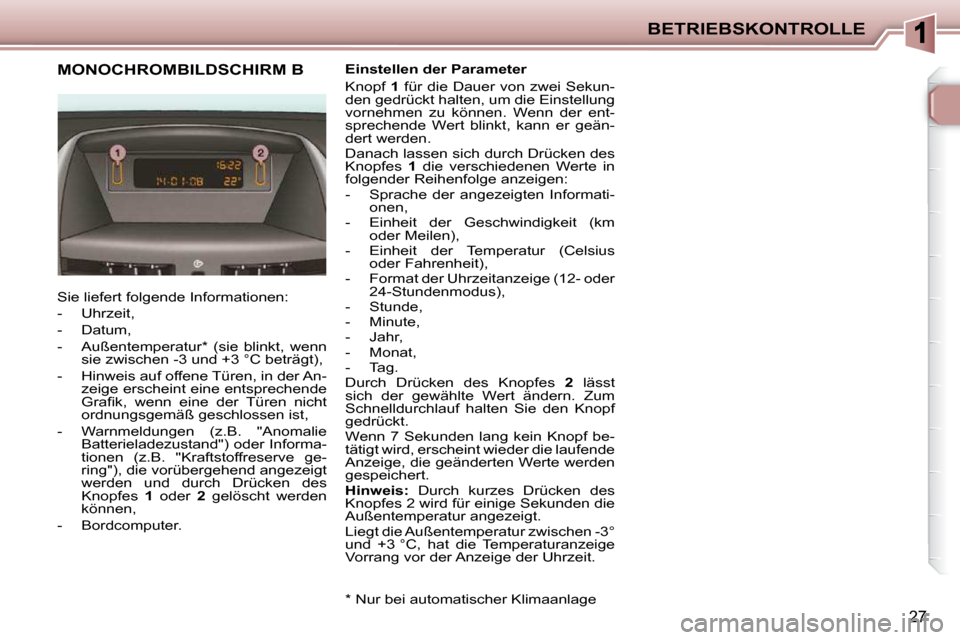

MONOCHROMBILDSCHIRM B
Sie liefert folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (sie blinkt, wenn sie zwischen -3 und +3 °C beträgt),
- Hinweis auf offene Türen, in der An- zeige erscheint eine entsprechende
Grafi k, wenn eine der Türen nicht
ordnungsgemäß geschlossen ist,
- Warnmeldungen (z.B. "Anomalie Batterieladezustand") oder Informa-
tionen (z.B. "Kraftstoffreserve ge-
ring"), die vorübergehend angezeigt
werden und durch Drücken des
Knopfes 1 oder 2 gelöscht werden
können,
- Bordcomputer. Einstellen der Parameter
Knopf
1 für die Dauer von zwei Sekun-
den gedrückt halten, um die Einstellung
vornehmen zu können. Wenn der ent-
sprechende Wert blinkt, kann er geän-
dert werden.
Danach lassen sich durch Drücken des
Knopfes 1 die verschiedenen Werte in
folgender Reihenfolge anzeigen:
- Sprache der angezeigten Informati- onen,
- Einheit der Geschwindigkeit (km oder Meilen),
- Einheit der Temperatur (Celsius oder Fahrenheit),
- Format der Uhrzeitanzeige (12- oder 24-Stundenmodus),
- Stunde,
- Minute,
- Jahr,
- Monat,
- Tag.
Durch Drücken des Knopfes 2 lässt
sich der gewählte Wert ändern. Zum
Schnelldurchlauf halten Sie den Knopf
gedrückt.
Wenn 7 Sekunden lang kein Knopf be-
tätigt wird, erscheint wieder die laufende
Anzeige, die geänderten Werte werden
gespeichert.

Hinweis: Durch kurzes Drücken des
Knopfes 2 wird für einige Sekunden die
Außentemperatur angezeigt.
Liegt die Außentemperatur zwischen -3°
und +3 °C, hat die Temperaturanzeige
Vorrang vor der Anzeige der Uhrzeit.
* Nur bei automatischer Klimaanlage
