Page 9 of 119
KURZBESCHREIBUNG
Gewünschte
Einstellung ...
Manuelle Klimaanlage
Luftverteilung Gebläsestärke
Umwälzung
der Innenluft/
Frischluftzufuhr
Temperatur A/C manuell
WARM
KALT
SCHEIBEN
ABTROCKNEN
SCHEIBEN ABTAUEN
Automatische Klimaanlage: Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, ind em Sie auf die Taste "AUTO"
d r ü c k e n .

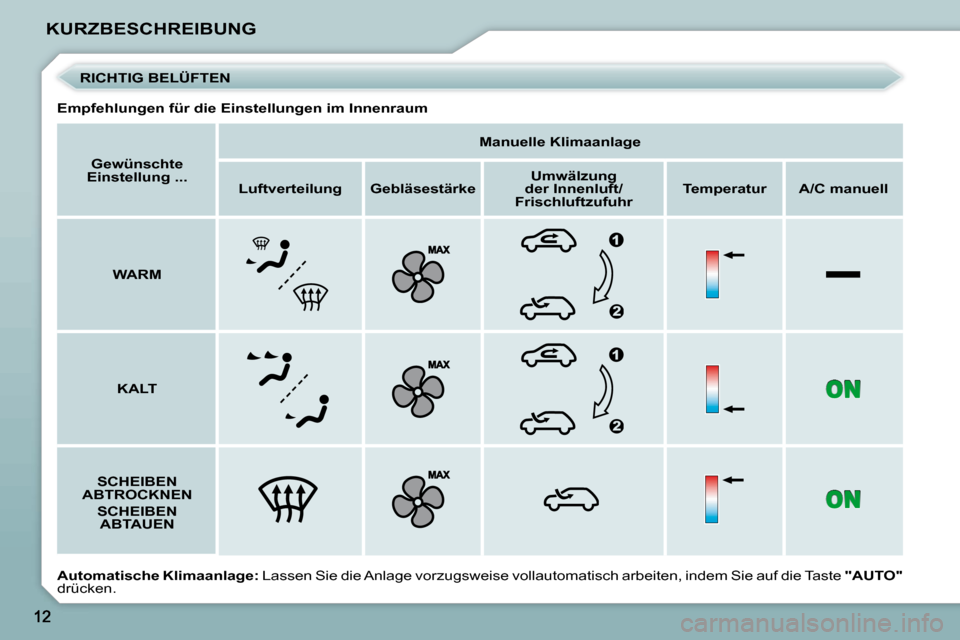

Empfehlungen für die Einstellungen im Innenraum
RICHTIG BELÜFTEN
Page 10 of 119
KURZBESCHREIBUNG

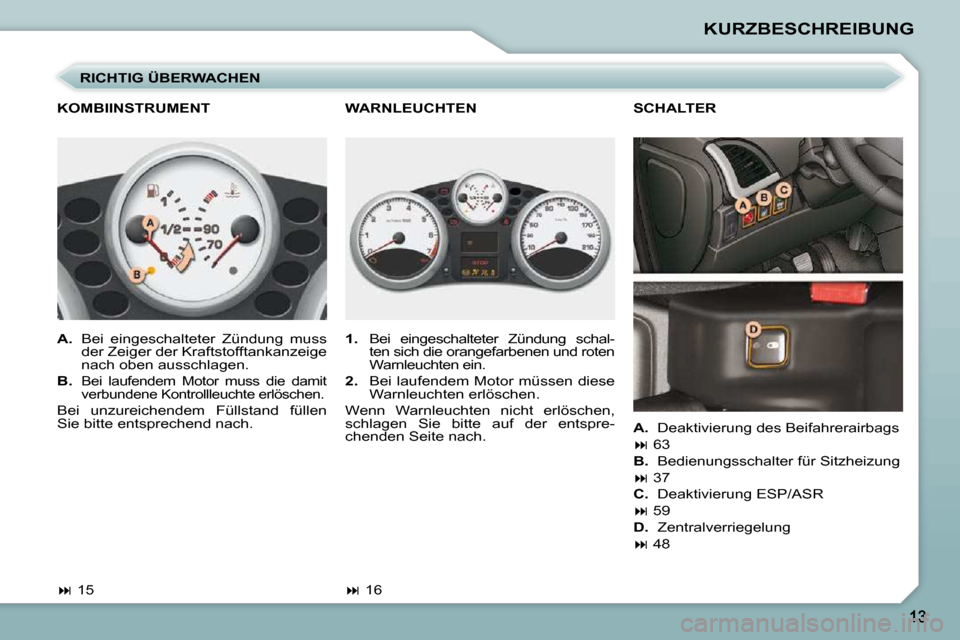

RICHTIG ÜBERWACHEN
1. Bei eingeschalteter Zündung schal-
ten sich die orangefarbenen und roten
W a r n l e u c h t e n e i n .
2. Bei laufendem Motor müssen diese
W a r n l e u c h t e n e r l ö s c h e n .
Wenn Warnleuchten nicht erlöschen,
schlagen Sie bitte auf der entspre-
c h e n d e n S e i t e n a c h .
WARNLEUCHTEN
16
KOMBIINSTRUMENT
A. Bei eingeschalteter Zündung muss
der Zeiger der Kraftstofftankanzeige
n a c h o b e n a u s s c h l a g e n .
B.
Bei laufendem Motor muss die damit
v e r b u n d e n e K o n t r o l l l e u c h t e e r l ö s c h e n .
Bei unzureichendem Füllstand füllen
S i e b i t t e e n t s p r e c h e n d n a c h .
15 SCHALTER
A. Deaktivierung des Beifahrerairbags
63
B. Bedienungsschalter für Sitzheizung
37
C. Deaktivierung ESP/ASR
59
D. Zentralverriegelung
48
Page 11 of 119

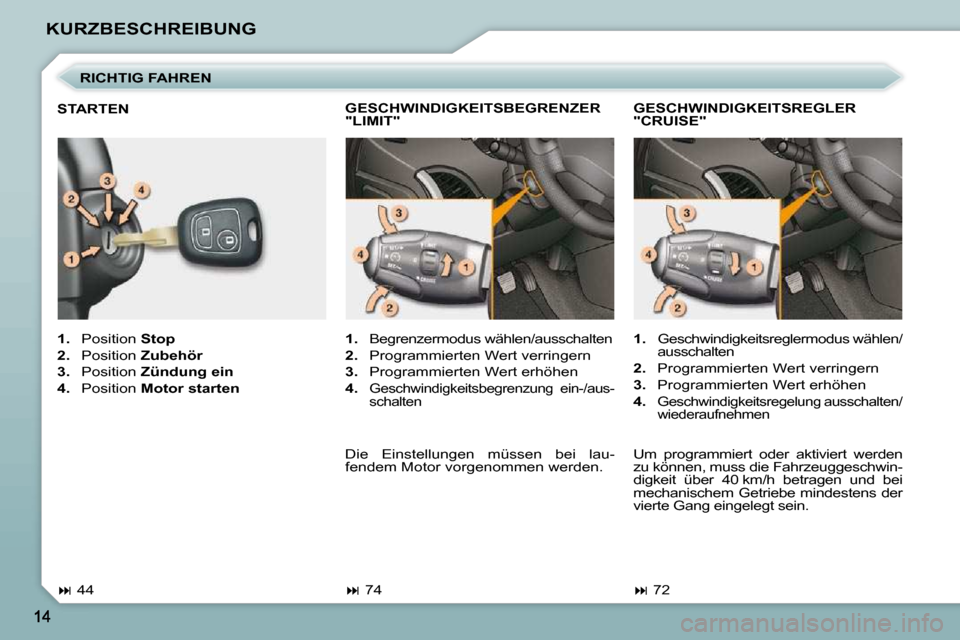

KURZBESCHREIBUNG RICHTIG FAHREN
1. Position Stop
2. Position Zubehör
3. Position Zündung ein
4. Position Motor starten
STARTEN
44 GESCHWINDIGKEITSREGLER
"CRUISE"
1. Geschwindigkeitsreglermodus wählen/
ausschalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4.
Geschwindigkeitsregelung ausschalten/
wiederaufnehmen
1. Begrenzermodus wählen/ausschalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4.
Geschwindigkeitsbegrenzung ein-/aus-
schalten
GESCHWINDIGKEITSBEGRENZER
"LIMIT"
72
74
Die Einstellungen müssen bei lau-
f e n d e m M o t o r v o r g e n o m m e n w e r d e n . Um programmiert oder aktiviert werden
zu können, muss die Fahrzeuggeschwin-
d i g k e i t ü b e r 4 0 k m / h b e t r a g e n u n d b e i
mechanischem Getriebe mindestens der
v i e r t e G a n g e i n g e l e g t s e i n .
Page 12 of 119
BETRIEBSKONTROLLE
15

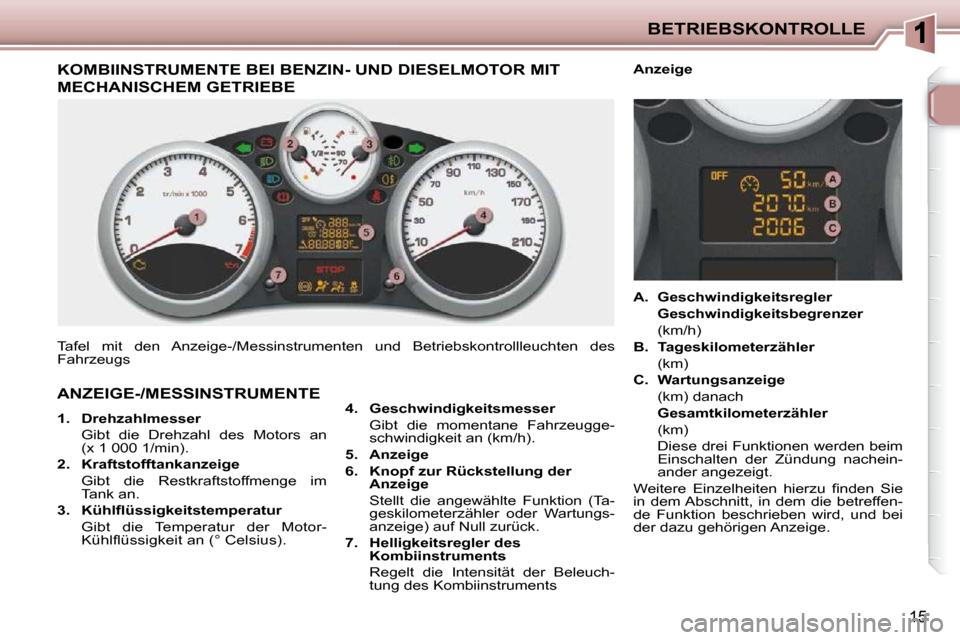

KOMBIINSTRUMENTE BEI BENZIN- UND DIESELMOTOR MIT
MECHANISCHEM GETRIEBE
Tafel mit den Anzeige-/Messinstrumenten und Betriebskontrollleuchten des
Fahrzeugs
4. Geschwindigkeitsmesser
Gibt die momentane Fahrzeugge- schwindigkeit an (km/h).
5. Anzeige
6. Knopf zur Rückstellung der
Anzeige
Stellt die angewählte Funktion (Ta- geskilometerzähler oder Wartungs-
anzeige) auf Null zurück.
7. Helligkeitsregler des
Kombiinstruments
Regelt die Intensität der Beleuch- tung des Kombiinstruments
ANZEIGE-/MESSINSTRUMENTE
1. Drehzahlmesser
Gibt die Drehzahl des Motors an (x 1 000 1/min).
2. Kraftstofftankanzeige
Gibt die Restkraftstoffmenge im Tank an.
3. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Gibt die Temperatur der Motor- K ü h l fl ü s s i g k e i t a n ( ° C e l s i u s ) .
A. Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
(km/h)
B. Tageskilometerzähler
(km)
C. Wartungsanzeige
(km) danach
Gesamtkilometerzähler
(km)
Diese drei Funktionen werden beim Einschalten der Zündung nachein-
ander angezeigt.
W e i t e r e E i n z e l h e i t e n h i e r z u fi n d e n S i e
in dem Abschnitt, in dem die betreffen-
de Funktion beschrieben wird, und bei
der dazu gehörigen Anzeige.
Anzeige
Page 13 of 119
!
BETRIEBSKONTROLLE
16
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten können so-
wohl blinken als auch ununterbro-
chen leuchten. Ob es sich um eine
normale Situation handelt oder ein
Defekt vorliegt, lässt sich nur erken-
nen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebs-
zustand des Fahrzeugs betrachtet.

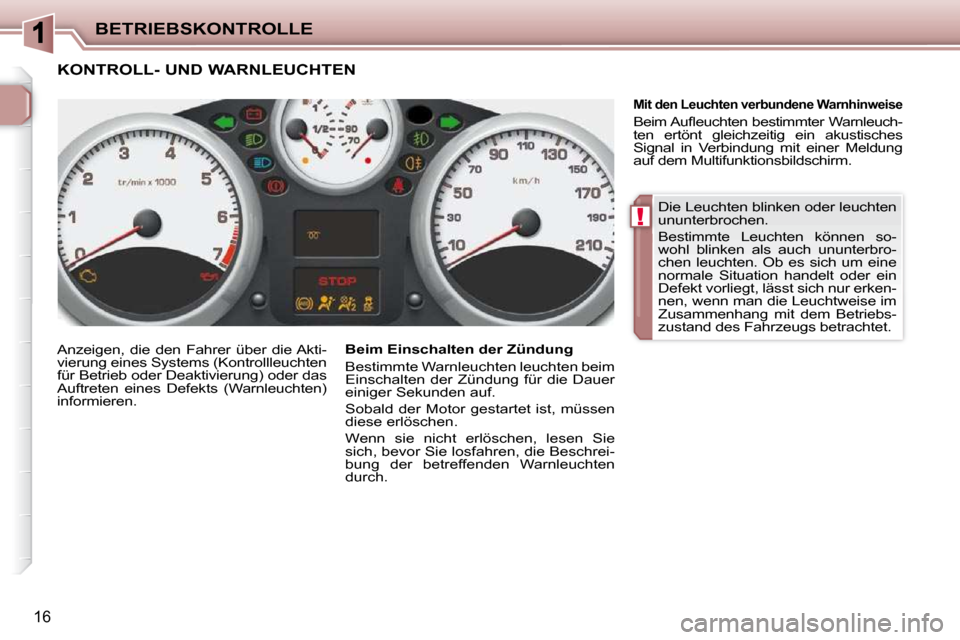

KONTROLL- UND WARNLEUCHTEN
Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuchten
für Betrieb oder Deaktivierung) oder das
Auftreten eines Defekts (Warnleuchten)
informieren.
Mit den Leuchten verbundene Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n l e u c h -
ten ertönt gleichzeitig ein akustisches
Signal in Verbindung mit einer Meldung
auf dem Multifunktionsbildschirm.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
diese erlöschen.
Wenn sie nicht erlöschen, lesen Sie
sich, bevor Sie losfahren, die Beschrei-
bung der betreffenden Warnleuchten
durch.
Page 14 of 119
BETRIEBSKONTROLLE
17

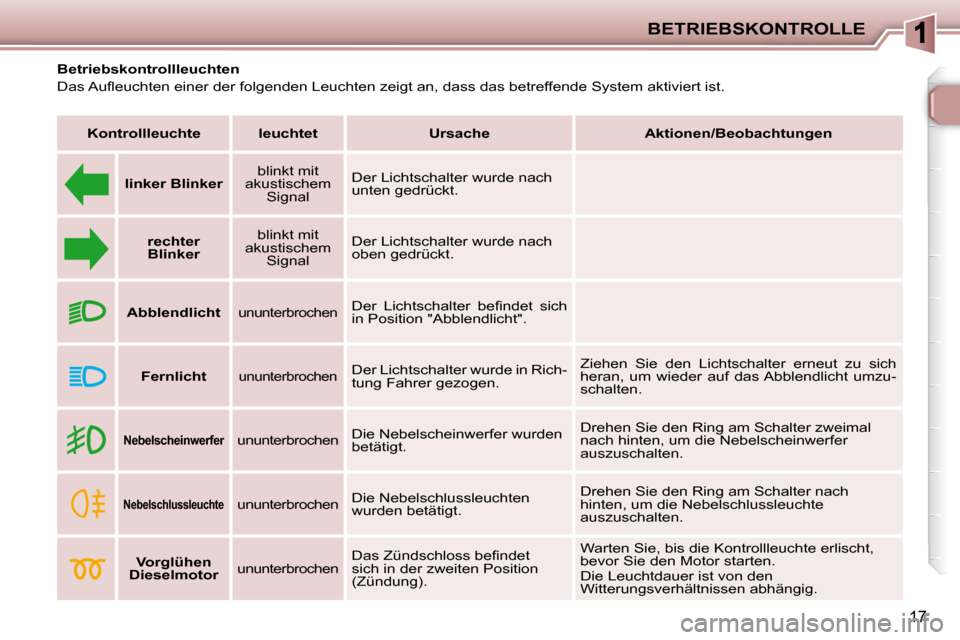

Betriebskontrollleuchten
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n L e u c h t e n z e i g t a n , d a s s d a s b e t r e f f e n d e S y s t e m a k t i v i e r t i s t .
Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
linker Blinker blinkt mit
akustischem Signal Der Lichtschalter wurde nach
unten gedrückt.
rechter
Blinker blinkt mit
akustischem Signal Der Lichtschalter wurde nach
oben gedrückt.
Abblendlicht ununterbrochen D e r L i c h t s c h a l t e r b e fi n d e t s i c h
in Position "Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Rich-
tung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich
heran, um wieder auf das Abblendlicht umzu-
schalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwerfer wurden
betätigt. Drehen Sie den Ring am Schalter zweimal
nach hinten, um die Nebelscheinwerfer
auszuschalten.
Nebelschlussleuchte ununterbrochen Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach
hinten, um die Nebelschlussleuchte
auszuschalten.
Vorglühen
Dieselmotor ununterbrochen D a s Z ü n d s c h l o s s b e fi n d e t
sich in der zweiten Position
(Zündung). Warten Sie, bis die Kontrollleuchte erlischt,
bevor Sie den Motor starten.
Die Leuchtdauer ist von den
Witterungsverhältnissen abhängig.
Page 15 of 119
BETRIEBSKONTROLLE
18

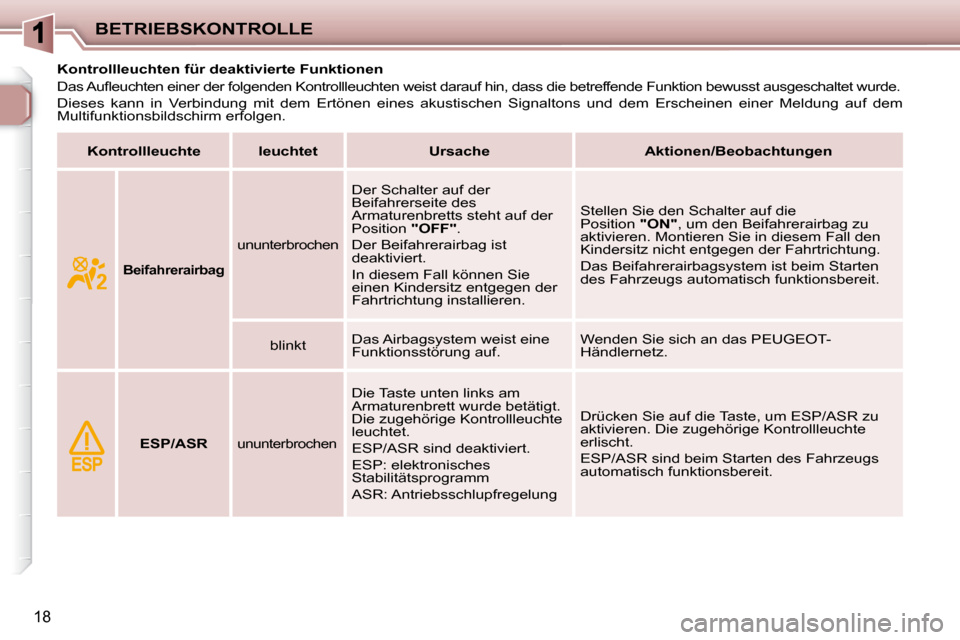

Kontrollleuchten für deaktivierte Funktionen
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n K o n t r o l l l e u c h t e n w e i s t d a r a u f h i n , d a s s d i e b e t r e f f e n d e F u n k t i o n b e w u s s t a u s g e s c h a l t e t w u r d e .
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signa ltons und dem Erscheinen einer Meldung auf dem
Multifunktionsbildschirm erfolgen.
Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
Beifahrerairbag
ununterbrochen Der Schalter auf der
Beifahrerseite des
Armaturenbretts steht auf der
Position
"OFF" .
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen der
Fahrtrichtung installieren. Stellen Sie den Schalter auf die
Position
"ON" , um den Beifahrerairbag zu
aktivieren. Montieren Sie in diesem Fall den
Kindersitz nicht entgegen der Fahrtrichtung.
Das Beifahrerairbagsystem ist beim Starten
des Fahrzeugs automatisch funktionsbereit.
blinkt Das Airbagsystem weist eine
Funktionsstörung auf. Wenden Sie sich an das PEUGEOT-
Händlernetz.
ESP/ASR ununterbrochen
Die Taste unten links am
Armaturenbrett wurde betätigt.
Die zugehörige Kontrollleuchte
leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um ESP/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
Page 16 of 119
BETRIEBSKONTROLLE

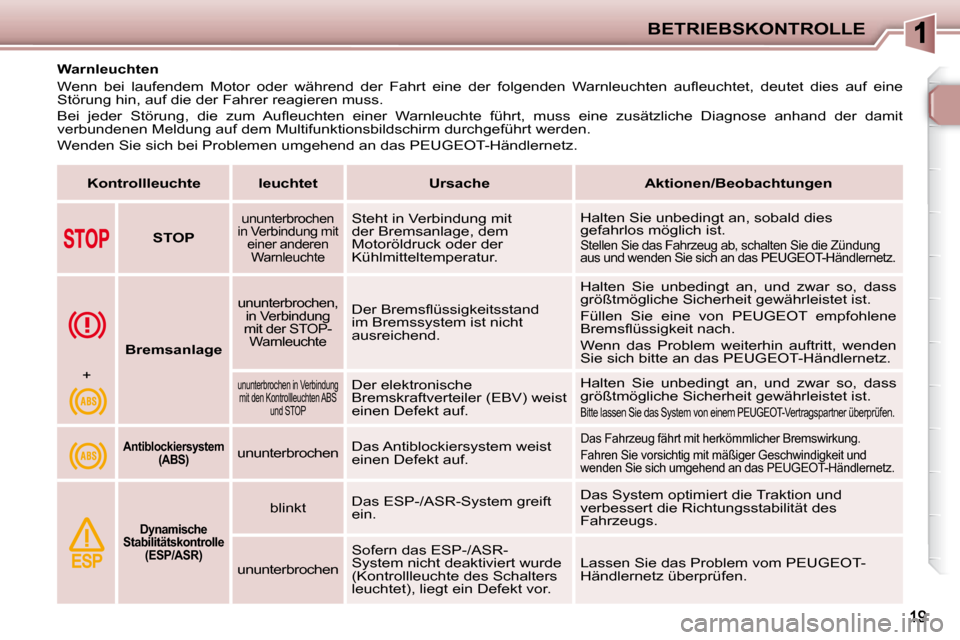

Warnleuchten
W e n n b e i l a u f e n d e m M o t o r o d e r w ä h r e n d d e r F a h r t e i n e d e r f o l g e n d e n W a r n l e u c h t e n a u fl e u c h t e t , d e u t e t d i e s a u f e i n e
Störung hin, auf die der Fahrer reagieren muss.
B e i j e d e r S t ö r u n g , d i e z u m A u fl e u c h t e n e i n e r W a r n l e u c h t e f ü h r t , m u s s e i n e z u s ä t z l i c h e D i a g n o s e a n h a n d d e r d a m i t
verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlerne tz.
Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
STOP
ununterbrochen
in Verbindung mit einer anderen Warnleuchte Steht in Verbindung mit
der Bremsanlage, dem
Motoröldruck oder der
Kühlmitteltemperatur. Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zünd
ung
aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Bremsanlage
ununterbrochen,
in Verbindung
mit der STOP- Warnleuchte D e r B r e m s fl ü s s i g k e i t s s t a n d
im Bremssystem ist nicht
ausreichend. Halten Sie unbedingt an, und zwar so, dass
größtmögliche Sicherheit gewährleistet ist.
Füllen Sie eine von PEUGEOT empfohlene
B r e m s fl ü s s i g k e i t n a c h .
Wenn das Problem weiterhin auftritt, wenden
Sie sich bitte an das PEUGEOT-Händlernetz.
+
ununterbrochen in Verbindung mit den Kontrollleuchten ABS und STOP Der elektronische
Bremskraftverteiler (EBV) weist
einen Defekt auf. Halten Sie unbedingt an, und zwar so, dass
größtmögliche Sicherheit gewährleistet ist.
Bitte lassen Sie das System von einem PEUGEOT-Vert
ragspartner überprüfen.
Antiblockiersystem
(ABS) ununterbrochen Das Antiblockiersystem weist
einen Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das PEUGEOT-Händlernetz .
Dynamische
Stabilitätskontrolle (ESP/ASR)
blinkt Das ESP-/ASR-System greift
ein. Das System optimiert die Traktion und
verbessert die Richtungsstabilität des
Fahrzeugs.
ununterbrochen
Sofern das ESP-/ASR-
System nicht deaktiviert wurde
(Kontrollleuchte des Schalters
leuchtet), liegt ein Defekt vor. Lassen Sie das Problem vom PEUGEOT-
Händlernetz überprüfen.
