2010.5 Peugeot 206 P Betriebsanleitung (in German)

99
* Ölwechsel durch Ablassen mit offenem Öleinfüllstutzen

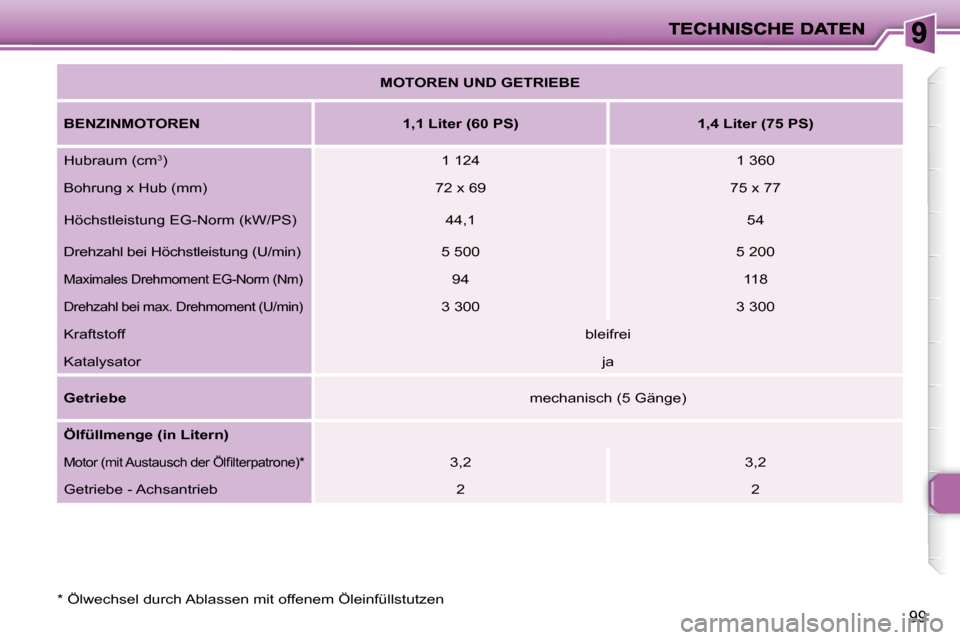

MOTOREN UND GETRIEBE

BENZINMOTOREN 1,1 Liter (60 PS) 1,4 Liter (75 PS)
Hubraum (cm 3
) 1 124 1 360
Bohrung x Hub (mm) 72 x 69 75 x 77
Höchstleistung EG-Norm (kW/PS) 44,1 54
Drehzahl bei Höchstleistung (U/min) 5 500 5 20 0
Maximales Drehmoment EG-Norm (Nm) 94 118
Drehzahl bei max. Drehmoment (U/min) 3 300 3 300
Kraftstoff bleifrei
Katalysator ja

Getriebe mechanisch (5 Gänge)

Ölfüllmenge (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) * 3,2 3,2
Getriebe - Achsantrieb 2 2

101
* Ölwechsel durch Ablassen mit offenem Öleinfüllstutzen

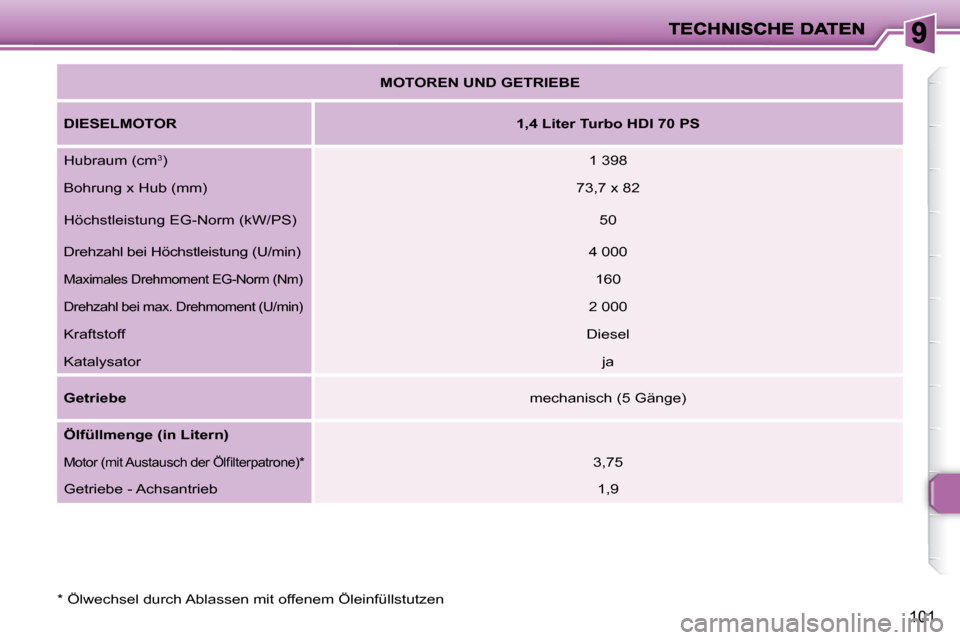

MOTOREN UND GETRIEBE

DIESELMOTOR
1,4 Liter Turbo HDI 70 PS
Hubraum (cm 3
) 1 398
Bohrung x Hub (mm) 73,7 x 82
Höchstleistung EG-Norm (kW/PS) 50
Drehzahl bei Höchstleistung (U/min) 4 000
Maximales Drehmoment EG-Norm (Nm) 160
Drehzahl bei max. Drehmoment (U/min) 2 000
Kraftstoff Diesel
Katalysator ja

Getriebe mechanisch (5 Gänge)

Ölfüllmenge (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) * 3,75
Getriebe - Achsantrieb 1,9

100

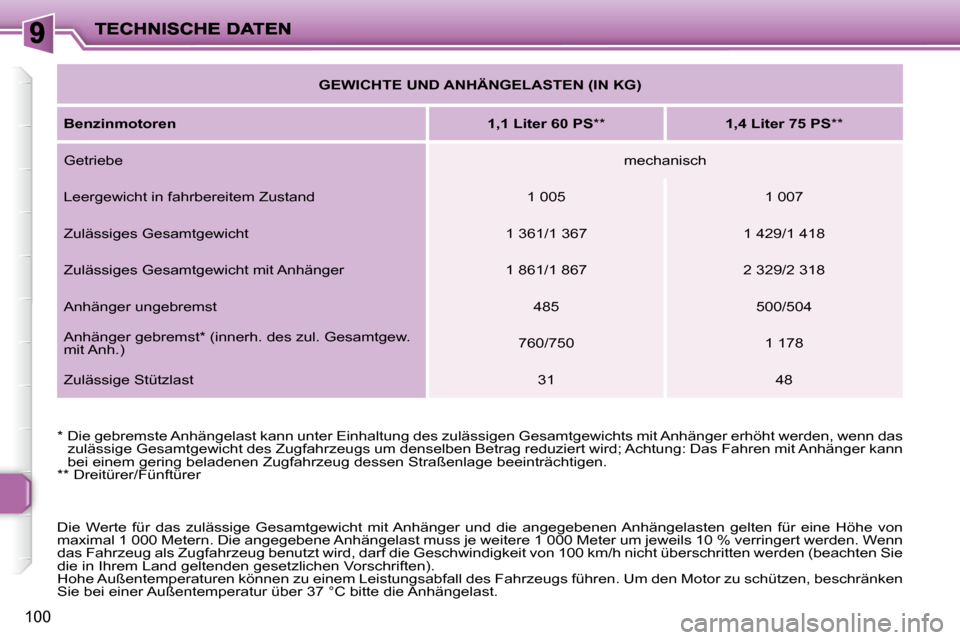

GEWICHTE UND ANHÄNGELASTEN (IN KG)

Benzinmotoren
1,1 Liter 60 PS ** 1,4 Liter 75 PS **
Getriebe mechanisch
Leergewicht in fahrbereitem Zustand 1 005 1 007
Zulässiges Gesamtgewicht 1 361/1 367 1 429/1 418
Zulässiges Gesamtgewicht mit Anhänger 1 861/1 867 2 32 9/2 318
Anhänger ungebremst 485 500/504
Anhänger gebremst * (innerh. des zul. Gesamtgew.
mit Anh.) 760/750 1 178
Zulässige Stützlast 31 48
* Die gebremste Anhängelast kann unter Einhaltung des zulä ssigen Gesamtgewichts mit Anhänger erhöht werden, wenn das
zulässige Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduzi ert wird; Achtung: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage b eeinträchtigen.
** Dreitürer/Fünftürer
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden. Wenn
das Fahrzeug als Zugfahrzeug benutzt wird, darf die Geschwindi gkeit von 100 km/h nicht überschritten werden (beachten Sie
die in Ihrem Land geltenden gesetzlichen Vorschriften).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs führen. Um den Motor zu schützen, beschränken
Sie bei einer Außentemperatur über 37 °C bitte die Anhängel ast.

102
* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, wenn das
zulässige Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduzi ert wird; Achtung: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage b eeinträchtigen.
** Pkw/Lieferfahrzeug
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Gesch windigkeit von 100 km/h nicht überschritten werden. (be-
achten Sie die in Ihrem Land geltenden gesetzlichen Vorschrift en).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fa hrzeugs führen. Um den Motor zu schützen, beschränken
Sie bei einer Außentemperatur über 37 °C bitte die Anhängel ast.

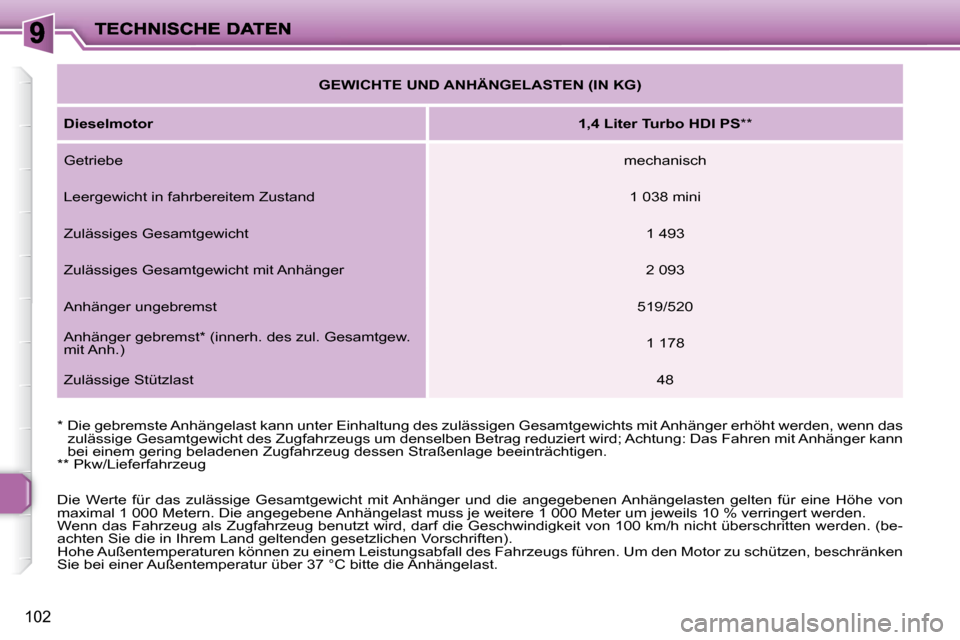

GEWICHTE UND ANHÄNGELASTEN (IN KG)

Dieselmotor
1,4 Liter Turbo HDI PS **
Getriebe mechanisch
Leergewicht in fahrbereitem Zustand 1 038 mini
Zulässiges Gesamtgewicht 1 493
Zulässiges Gesamtgewicht mit Anhänger 2 093
Anhänger ungebremst 519/520
Anhänger gebremst * (innerh. des zul. Gesamtgew.
mit Anh.) 1 178
Zulässige Stützlast 48

103

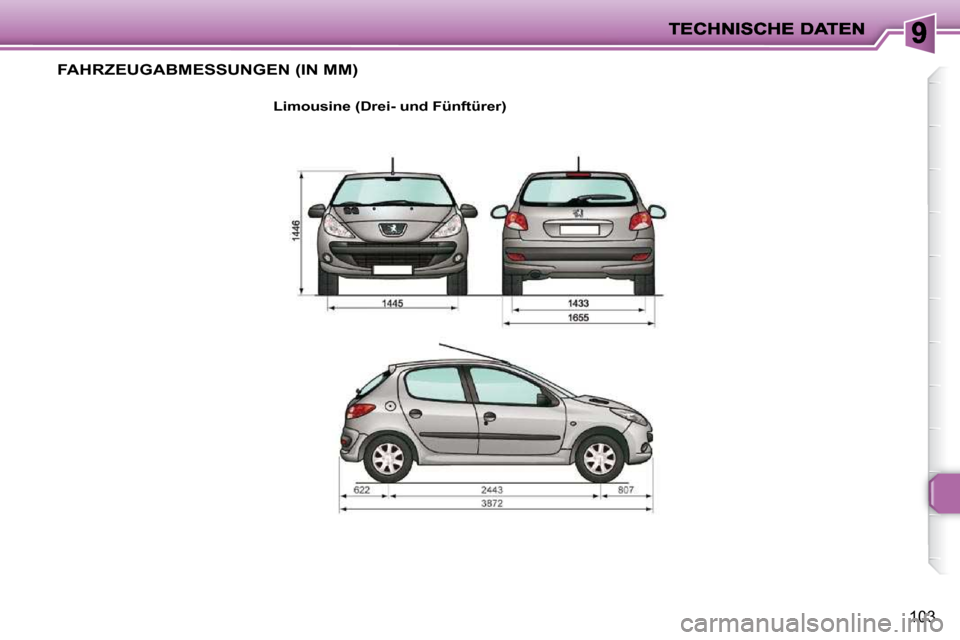

FAHRZEUGABMESSUNGEN (IN MM)

Limousine (Drei- und Fünftürer)

104

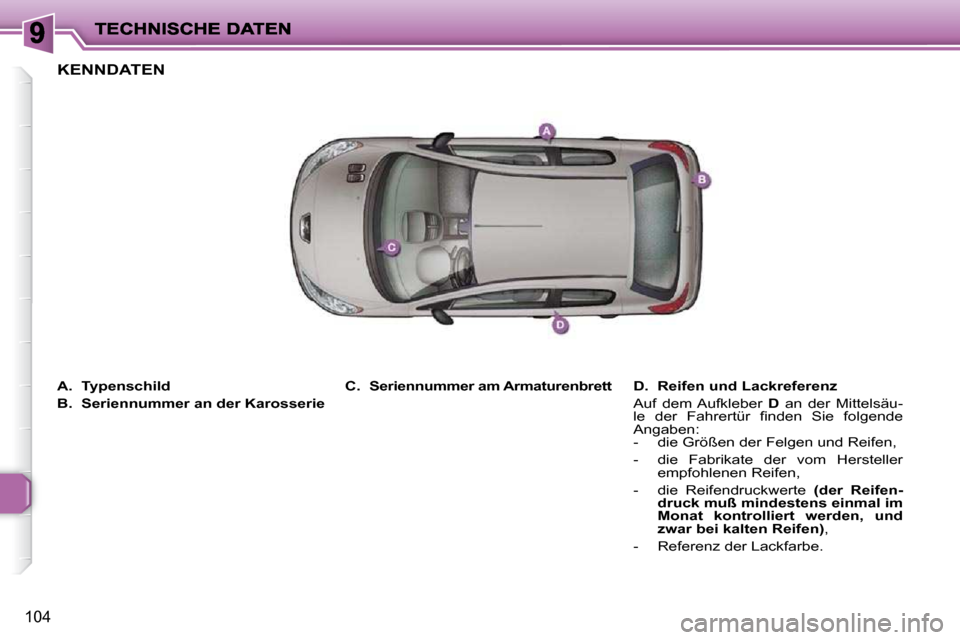

A. Typenschild

B. Seriennummer an der Karosserie
D. Reifen und Lackreferenz
Auf dem Aufkleber D an der Mittelsäu-
le der Fahrertür fi nden Sie folgende
Angaben:
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
- die Reifendruckwerte (der Reifen-
druck muß mindestens einmal im
Monat kontrolliert werden, und
zwar bei kalten Reifen) ,
- Referenz der Lackfarbe.

C. Seriennummer am Armaturenbrett
KENNDATEN

10
105

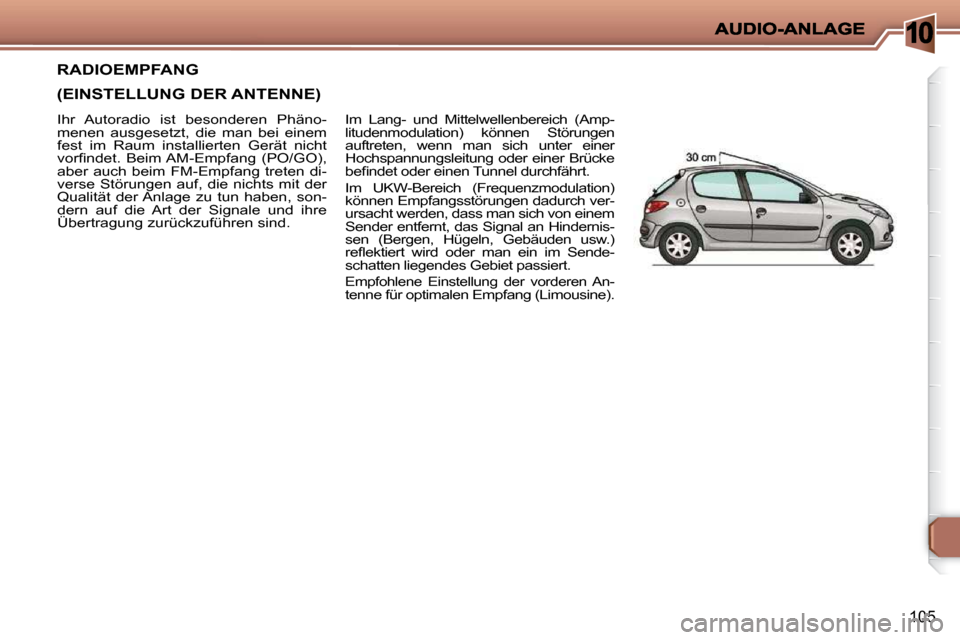

RADIOEMPFANG
(EINSTELLUNG DER ANTENNE)
Im Lang- und Mittelwellenbereich (Amp-
litudenmodulation) können Störungen
auftreten, wenn man sich unter einer
Hochspannungsleitung oder einer Brücke
befi ndet oder einen Tunnel durchfährt.
Im UKW-Bereich (Frequenzmodulation)
können Empfangsstörungen dadurch ver-
ursacht werden, dass man sich von einem
Sender entfernt, das Signal an Hindernis-
sen (Bergen, Hügeln, Gebäuden usw.)
refl ektiert wird oder man ein im Sende-
schatten liegendes Gebiet passiert.
Empfohlene Einstellung der vorderen An-tenne für optimalen Empfang (Limousine).
Ihr Autoradio ist besonderen Phäno-
menen ausgesetzt, die man bei einem
fest im Raum installierten Gerät nicht
vorfi ndet. Beim AM-Empfang (PO/GO),
aber auch beim FM-Empfang treten di-
verse Störungen auf, die nichts mit der
Qualität der Anlage zu tun haben, son-
dern auf die Art der Signale und ihre
Übertragung zurückzuführen sind.

10
106

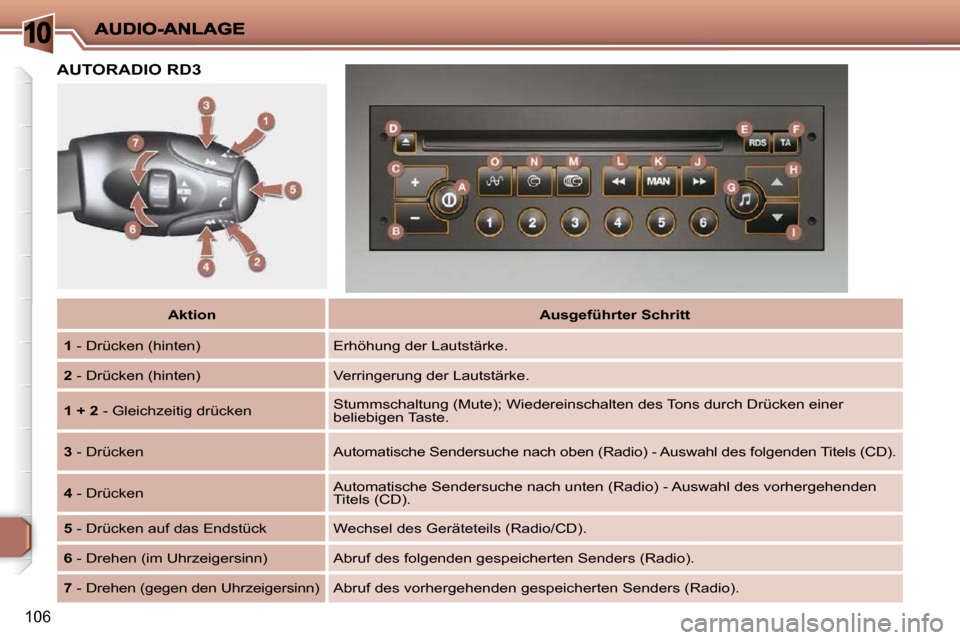

Aktion
Ausgeführter Schritt

1 - Drücken (hinten) Erhöhung der Lautstärke .

2 - Drücken (hinten) Verringerung der Lautstärke .

1 + 2 - Gleichzeitig drücken Stummschaltung (Mute); Wiedereinschalten des Tons durch Drücken eine
r
beliebigen Taste .

3 - Drücken Automatische Sendersuche nach oben (Radio) - Auswa hl des folgenden Titels (CD) .

4 - Drücken Automatische Sendersuche nach unten (Radio) - Auswahl des vorhergehe
nden
Titels (CD) .

5 - Drücken auf das Endstück Wechsel des Geräteteils (Radio/CD) .

6 - Drehen (im Uhrzeigersinn) Abruf des folgenden gespeicherten Senders (Radio) .

7 - Drehen (gegen den Uhrzeigersinn) Abruf des vorhergehenden gespeicherten Senders (Radio) .
AUTORADIO RD3
