2009 YAMAHA WR 250F Betriebsanleitungen (in German)

7-17
EINGELEGT DROSSELKLAPPENSENSOR
9. Einstellung:• Drosselklappensensor- Aus-gangsspannung
Arbeitsvorgang:
a. Den Einbauwinkel des Dros- selklappensensors "1" so ein-
stellen, dass die vorgeschriebene
Ausgangsspannung anliegt.
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät er-
fasst werden.
10. Die Ausrichtungsmarkierungen "a" auf den Drosselklappensen-
sor und Vergaser ausrichten.
11. Den Motor abstellen.
12. Den Vergaser demontieren.
13. Festziehen: • Drosselklappensensor-Schraube
"1"
Die Drosselklappensensor-
Schrauben mit einem T25-Einsatz
festziehen.
14. Den Vergaser montieren. DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder lösen.
2. Den Motor starten.
3. Kontrollieren: • Drosselklappensensor-Einga-ngsspannung
Nicht nach Vorgabe →Zündbox
erneuern.
Dros-
selklap-
pensensor-
Aus-
gangsspan- nung Messgerät-
Wahlschal-
ter
0.58–0.78 V DCV
Messkabel (+) →Blau "1"
Messkabel (-) →Schwarz/Blau "2"
Dros-
selklap-
pensensor-
Eingangss- pannung Messgerät-
Wahlschal-
ter
4–6 V DCV-20

7-18
BELEUCHTUNGSANLAGE
BELEUCHTUNGSANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von Problemen in der Beleuchtungsanlage.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
3. Seitenverkleidung links
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Lampen und Lampenfassungen kontrollieren.Nicht in Ord-
nung → Lampe und/oder Lampenfassung erneuern.
In Ordnung ↓
Rücklicht (LEDs) kontrollieren. Nicht in Ord-
nung → Rücklicht-Baugruppe ersetzen.
In Ordnung ↓
Lichtmaschine kontrollieren. (Lichtspule) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Kabelanschlüsse der gesamten Beleuchtung-
sanlage kontrollieren. Lose Verbind-
ung → Reparieren oder erneuern.
In Ordnung ↓
Gleichrichter/Regler kontrollieren. (Ausgangss-
pannun) Nicht in Ord-
nung → Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

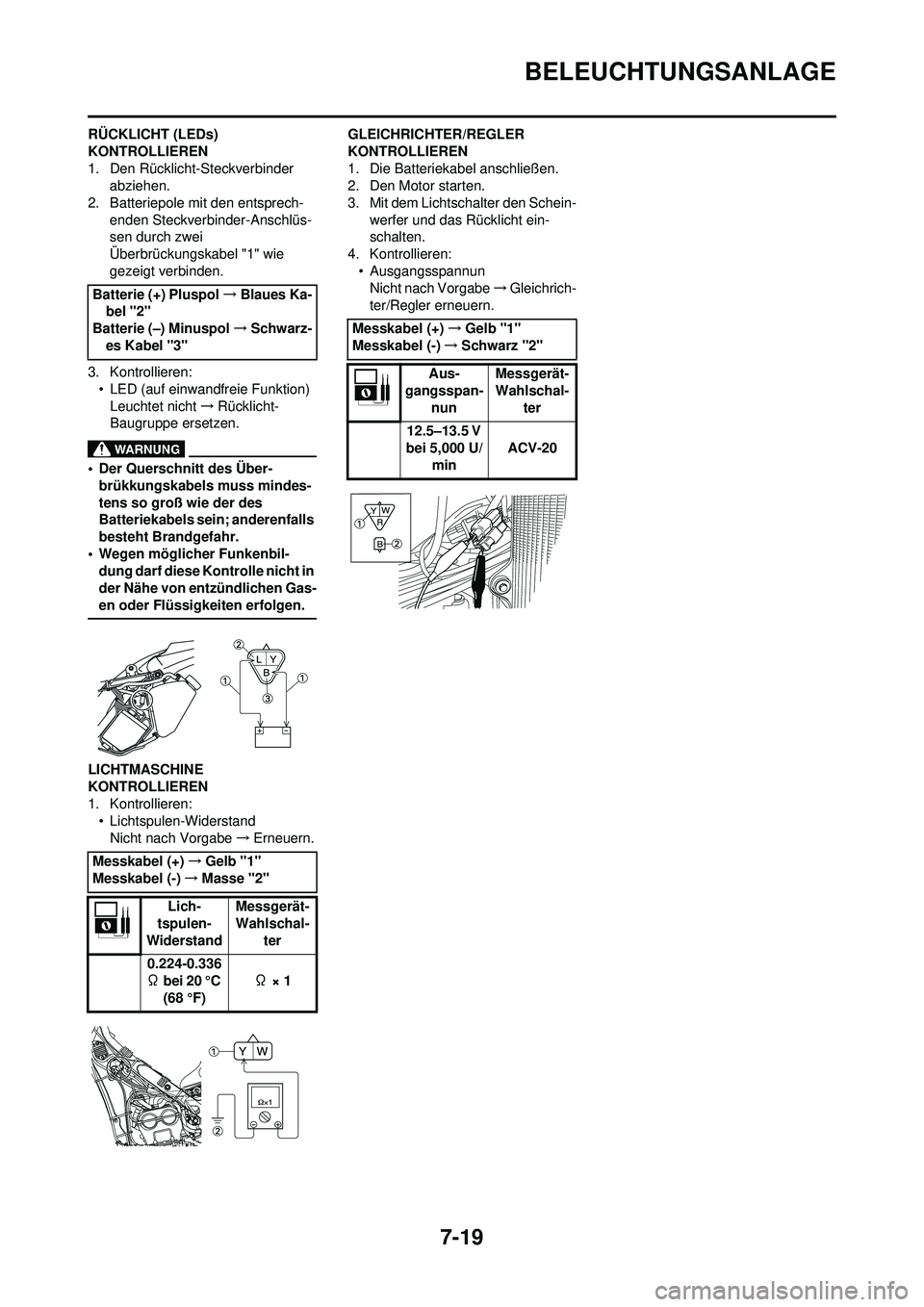

7-19
BELEUCHTUNGSANLAGE
RÜCKLICHT (LEDs)
KONTROLLIEREN
1. Den Rücklicht-Steckverbinder abziehen.
2. Batteriepole mit den entsprech- enden Steckverbinder-Anschlüs-
sen durch zwei
Überbrückungskabel "1" wie
gezeigt verbinden.
3. Kontrollieren: • LED (auf einwandfreie Funktion)Leuchtet nicht →Rücklicht-
Baugruppe ersetzen.
• Der Querschnitt des Über-
brükkungskabels muss mindes-
tens so groß wie der des
Batteriekabels sein; anderenfalls
besteht Brandgefahr.
• Wegen möglicher Funkenbil- dung darf diese Kontrolle nicht in
der Nähe von entzündlichen Gas-
en oder Flüssigkeiten erfolgen.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:• Lichtspulen-Widerstand
Nicht nach Vorgabe →Erneuern. GLEICHRICHTER/REGLER
KONTROLLIEREN
1. Die Batteriekabel anschließen.
2. Den Motor starten.
3. Mit dem Lichtschalter den Schein-
werfer und das Rücklicht ein-
schalten.
4. Kontrollieren: • AusgangsspannunNicht nach Vorgabe →Gleichrich-
ter/Regler erneuern.
Batterie (+) Pluspol
→Blaues Ka-
bel "2"
Batterie (–) Minuspol →Schwarz-
es Kabel "3"
Messkabel (+) →Gelb "1"
Messkabel (-) →Masse "2"
Lich-
tspulen-
Widerstand Messgerät-
Wahlschal-
ter
0.224-0.336
Ω bei 20 °C (68 °F) Ω × 1
Messkabel (+)
→Gelb "1"
Messkabel (-) →Schwarz "2"
Aus-
gangsspan-
nun Messgerät-
Wahlschal-
ter
12.5–13.5 V
bei 5,000 U/ min ACV-20

7-20
SIGNALANLAGE
SIGNALANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Geschwindigkeitssensors, wenn dieser nicht funktioniert.
*1: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
• Vor der Kontrolle folgende Bauteile demontieren
1. Scheinwerfer
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Batterie kontrollieren.Nicht in Ord-
nung → Laden, ggf. erneuern.
In Ordnung ↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Multifunktionsanzeige kontrollieren (Eingangss-
pannung) Nicht in Ord-
nung → Kabelbaum erneuern.
In Ordnung ↓
Multifunktionsanzeige kontrollieren (Ausgangss-
pannung) Nicht in Ord-
nung → Multifunktionsanzeige erneuern.
In Ordnung ↓
Geschwindigkeitssensor kontrollieren. Nicht in Ord-
nung → Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

7-21
SIGNALANLAGE
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:• Steckverbinder- und Kabelan-schlusse
Rostig/staubig/locker/kurzge-
schlossen →Instand setzen, ggf.
erneuern.
MULTIFUNKTIONSANZEIGEN-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Steckverbinder der Multifunktion- sanzeige lösen.
2. Den Zündschalter auf "ON"
stellen.
3. Messen: • Eingangsspannung der Multifunk-
tionsanzeige
Nicht nach Vorgabe →Kabelbaum
erneuern.
Darauf achten, dass kein
Kurzschluss vorliegt, um eine Bes-
chadigung der elektrischen An-
lage zu vermeiden.
MULTIFUNKTIONSANZEIGEN-
AUSGANGSSPANNUNG
KONTROLLIEREN
1. Steckverbinder der Multifunktion-
sanzeige lösen.
2. Den Zündschalter auf "ON"
stellen.
3. Messen: • Ausgangsspannung der Multi-funktionsanzeige
Nicht nach Vorgabe →Multifunk-
tionsanzeige erneuern.
Darauf achten, dass kein
Kurzschluss vorliegt, um eine Bes-
chadigung der elektrischen An-
lage zu vermeiden.
AUSGANGSSPANNUNG DES
GESCHWINDIGKEITSSENSORS
KONTROLLIEREN
1. Dünne Kabel "2", wie in der Abbil- dung gezeigt, in den Geschwind-
igkeitssensor-Steckverbinder "1"
stecken und dann das Messgerät
an die Kabel anschließen.
• Die elektrischen Leiter nicht tief-er als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu bee-
intrachtigen.
• Darauf achten, dass kein Kurzschluss vorliegt, um eine
Beschadigung der elektrischen
Anlage zu vermeiden.
2. Den Zündschalter auf "ON" stellen. 3. Messen:
• Geschwindigkeitssensor-Aus-gangsspannung
Nicht nach Vorgabe →Geschwin-
digkeitssensor erneuern.
Arbeitsvorgang:
a. Das Vorderrad anheben und langsam drehen.
b. Die Spannung (DCV) zwischen Weiß und Schwarz messen. Mit
jeder Umdrehung des Hinterrads
sollte das Messergebnis folgen-
dermaßen wechseln: 0.6 V – 4.8
V – 0.6 V – 4.8 V.
Messkabel (+) →Braun "1"
Messkabel (-) →Schwarz "2"
Eingangss- pannung
der Multi-
funktion-sanzeige Messgerät-
Wahlschal-
ter
Mindes-
tens 10 V DCV-20
Messkabel (+) →Rot "1"
Minuskabel des Messgeräts →
Schwarz/Weiß "2"
Aus-
gangsspan- nung der
Multifunk-
tionsan- zeige Messgerät-
Wahlschal-
ter
Mindes-
tens 4.5 V DCV-20
Messkabel (+) →Weiß "3"
Messkabel (-) →Schwarz "4"
