2009 YAMAHA WR 250F Betriebsanleitungen (in German)

WR250F(Y)WR250F(Y)
20092009
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie\
das Fahrzeug in Betrieb nehmen.Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie\
das Fahrzeug in Betrieb nehmen.
FAHRER- UNDFAHRER- UND
WARTUNGSHANDBUCHWARTUNGSHANDBUCH
5UM-28199-56-G05UM-28199-56-G0

WR250F (Y)
FAHRER- UND WARTUNGSHANDBUCH ©2008 Yamaha Motor Co., Ltd. 1. Auflage, Juli 2008
Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd. nicht gestattet.
Gedruckt in Japan

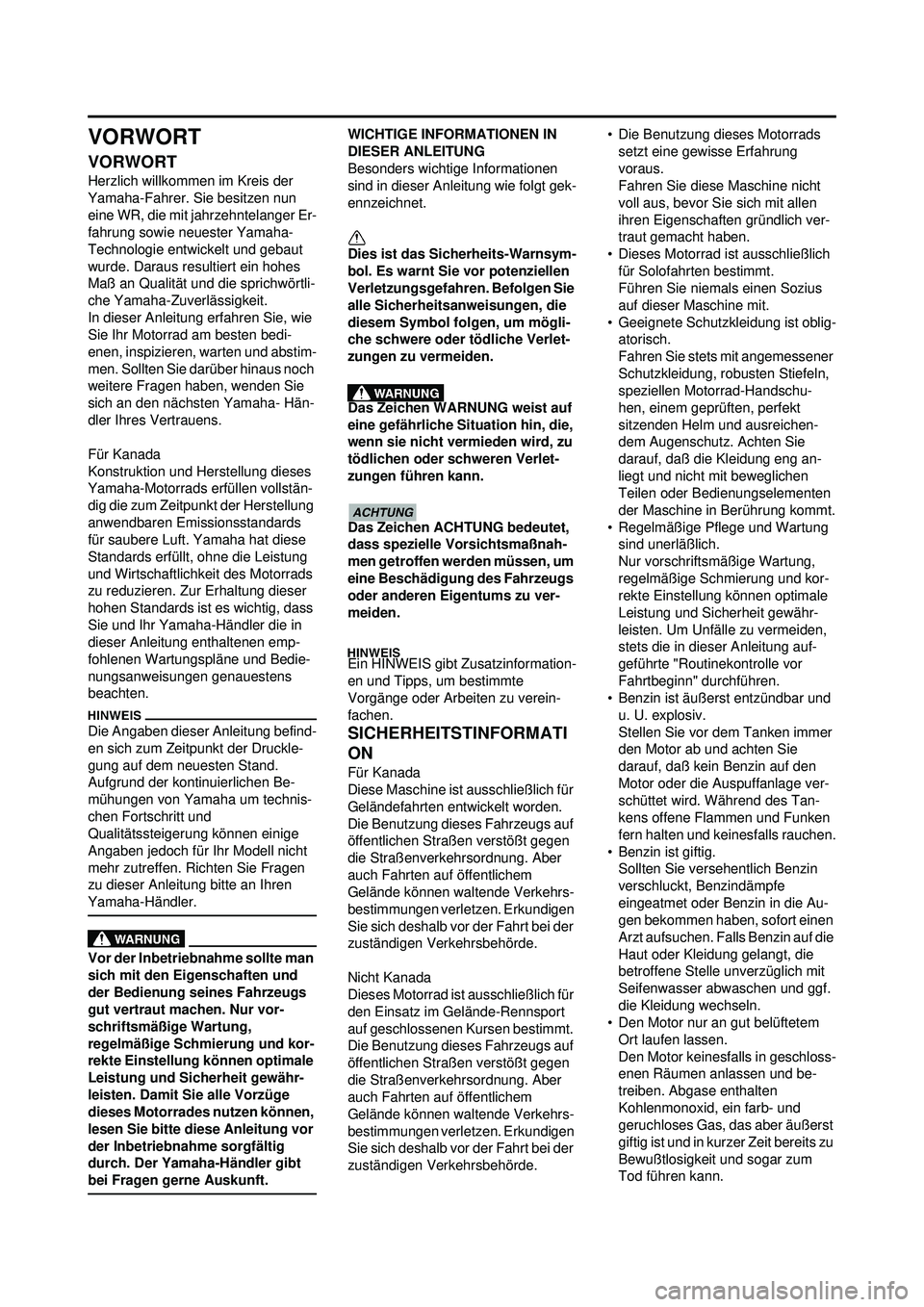

VORWORT
VORWORT
Herzlich willkommen im Kreis der
Yamaha-Fahrer. Sie besitzen nun
eine WR, die mit jahrzehntelanger Er-
fahrung sowie neuester Yamaha-
Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes
Maß an Qualität und die sprichwörtli-
che Yamaha-Zuverlässigkeit.
In dieser Anleitung erfahren Sie, wie
Sie Ihr Motorrad am besten bedi-
enen, inspizieren, warten und abstim-
men. Sollten Sie darüber hinaus noch
weitere Fragen haben, wenden Sie
sich an den nächsten Yamaha- Hän-
dler Ihres Vertrauens.
Für Kanada
Konstruktion und Herstellung dieses
Yamaha-Motorrads erfüllen vollstän-
dig die zum Zeitpunkt der Herstellung
anwendbaren Emissionsstandards
für saubere Luft. Yamaha hat diese
Standards erfüllt, ohne die Leistung
und Wirtschaftlichkeit des Motorrads
zu reduzieren. Zur Erhaltung dieser
hohen Standards ist es wichtig, dass
Sie und Ihr Yamaha-Händler die in
dieser Anleitung enthaltenen emp-
fohlenen Wartungspläne und Bedie-
nungsanweisungen genauestens
beachten.
Die Angaben dieser Anleitung befind-
en sich zum Zeitpunkt der Druckle-
gung auf dem neuesten Stand.
Aufgrund der kontinuierlichen Be-
mühungen von Yamaha um technis-
chen Fortschritt und
Qualitätssteigerung können einige
Angaben jedoch für Ihr Modell nicht
mehr zutreffen. Richten Sie Fragen
zu dieser Anleitung bitte an Ihren
Yamaha-Händler.
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und
der Bedienung seines Fahrzeugs
gut vertraut machen. Nur vor-
schriftsmäßige Wartung,
regelmäßige Schmierung und kor-
rekte Einstellung können optimale
Leistung und Sicherheit gewähr-
leisten. Damit Sie alle Vorzüge
dieses Motorrades nutzen können,
lesen Sie bitte diese Anleitung vor
der Inbetriebnahme sorgfältig
durch. Der Yamaha-Händler gibt
bei Fragen gerne Auskunft.
WICHTIGE INFORMATIONEN IN
DIESER ANLEITUNG
Besonders wichtige Informationen
sind in dieser Anleitung wie folgt gek-
ennzeichnet.
Dies ist das Sicherheits-Warnsym-
bol. Es warnt Sie vor potenziellen
Verletzungsgefahren. Befolgen Sie
alle Sicherheitsanweisungen, die
diesem Symbol folgen, um mögli-
che schwere oder tödliche Verlet-
zungen zu vermeiden.
Das Zeichen WARNUNG weist auf
eine gefährliche Situation hin, die,
wenn sie nicht vermieden wird, zu
tödlichen oder schweren Verlet-
zungen führen kann.
Das Zeichen ACHTUNG bedeutet,
dass spezielle Vorsichtsmaßnah-
men getroffen werden müssen, um
eine Beschädigung des Fahrzeugs
oder anderen Eigentums zu ver-
meiden.
Ein HINWEIS gibt Zusatzinformation-
en und Tipps, um bestimmte
Vorgänge oder Arbeiten zu verein-
fachen.
SICHERHEITSTINFORMATI
ON
Für Kanada
Diese Maschine ist ausschließlich für
Geländefahrten entwickelt worden.
Die Benutzung dieses Fahrzeugs auf
öffentlichen Straßen verstößt gegen
die Straßenverkehrsordnung. Aber
auch Fahrten auf öffentlichem
Gelände können waltende Verkehrs-
bestimmungen verletzen. Erkundigen
Sie sich deshalb vor der Fahrt bei der
zuständigen Verkehrsbehörde.
Nicht Kanada
Dieses Motorrad ist ausschließlich für
den Einsatz im Gelände-Rennsport
auf geschlossenen Kursen bestimmt.
Die Benutzung dieses Fahrzeugs auf
öffentlichen Straßen verstößt gegen
die Straßenverkehrsordnung. Aber
auch Fahrten auf öffentlichem
Gelände können waltende Verkehrs-
bestimmungen verletzen. Erkundigen
Sie sich deshalb vor der Fahrt bei der
zuständigen Verkehrsbehörde.• Die Benutzung dieses Motorrads
setzt eine gewisse Erfahrung
voraus.
Fahren Sie diese Maschine nicht
voll aus, bevor Sie sich mit allen
ihren Eigenschaften gründlich ver-
traut gemacht haben.
• Dieses Motorrad ist ausschließlich für Solofahrten bestimmt.
Führen Sie niemals einen Sozius
auf dieser Maschine mit.
• Geeignete Schutzkleidung ist oblig- atorisch.
Fahren Sie stets mit angemessener
Schutzkleidung, robusten Stiefeln,
speziellen Motorrad-Handschu-
hen, einem geprüften, perfekt
sitzenden Helm und ausreichen-
dem Augenschutz. Achten Sie
darauf, daß die Kleidung eng an-
liegt und nicht mit beweglichen
Teilen oder Bedienungselementen
der Maschine in Berührung kommt.
• Regelmäßige Pflege und Wartung sind unerläßlich.
Nur vorschriftsmäßige Wartung,
regelmäßige Schmierung und kor-
rekte Einstellung können optimale
Leistung und Sicherheit gewähr-
leisten. Um Unfälle zu vermeiden,
stets die in dieser Anleitung auf-
geführte "Routinekontrolle vor
Fahrtbeginn" durchführen.
• Benzin ist äußerst entzündbar und
u. U. explosiv.
Stellen Sie vor dem Tanken immer
den Motor ab und achten Sie
darauf, daß kein Benzin auf den
Motor oder die Auspuffanlage ver-
schüttet wird. Während des Tan-
kens offene Flammen und Funken
fern halten und keinesfalls rauchen.
• Benzin ist giftig. Sollten Sie versehentlich Benzin
verschluckt, Benzindämpfe
eingeatmet oder Benzin in die Au-
gen bekommen haben, sofort einen
Arzt aufsuchen. Falls Benzin auf die
Haut oder Kleidung gelangt, die
betroffene Stelle unverzüglich mit
Seifenwasser abwaschen und ggf.
die Kleidung wechseln.
• Den Motor nur an gut belüftetem
Ort laufen lassen.
Den Motor keinesfalls in geschloss-
enen Räumen anlassen und be-
treiben. Abgase enthalten
Kohlenmonoxid, ein farb- und
geruchloses Gas, das aber äußerst
giftig ist und in kurzer Zeit bereits zu
Bewußtlosigkeit und sogar zum
Tod führen kann.

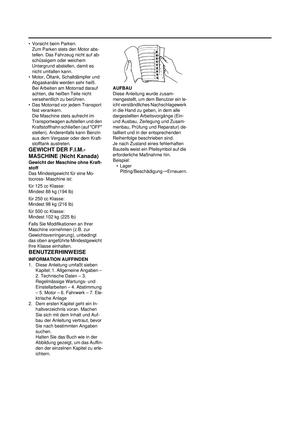

• Vorsicht beim Parken.Zum Parken stets den Motor abs-
tellen. Das Fahrzeug nicht auf ab-
schüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
• Motor, Öltank, Schalldämpfer und
Abgaskanäle werden sehr heiß.
Bei Arbeiten am Motorrad darauf
achten, die heißen Teile nicht
versehentlich zu berühren.
• Das Motorrad vor jedem Transport fest verankern.
Die Maschine stets aufrecht im
Transportwagen aufstellen und den
Kraftstoffhahn schließen (auf "OFF"
stellen). Anderenfalls kann Benzin
aus dem Vergaser oder dem Kraft-
stofftank austreten.

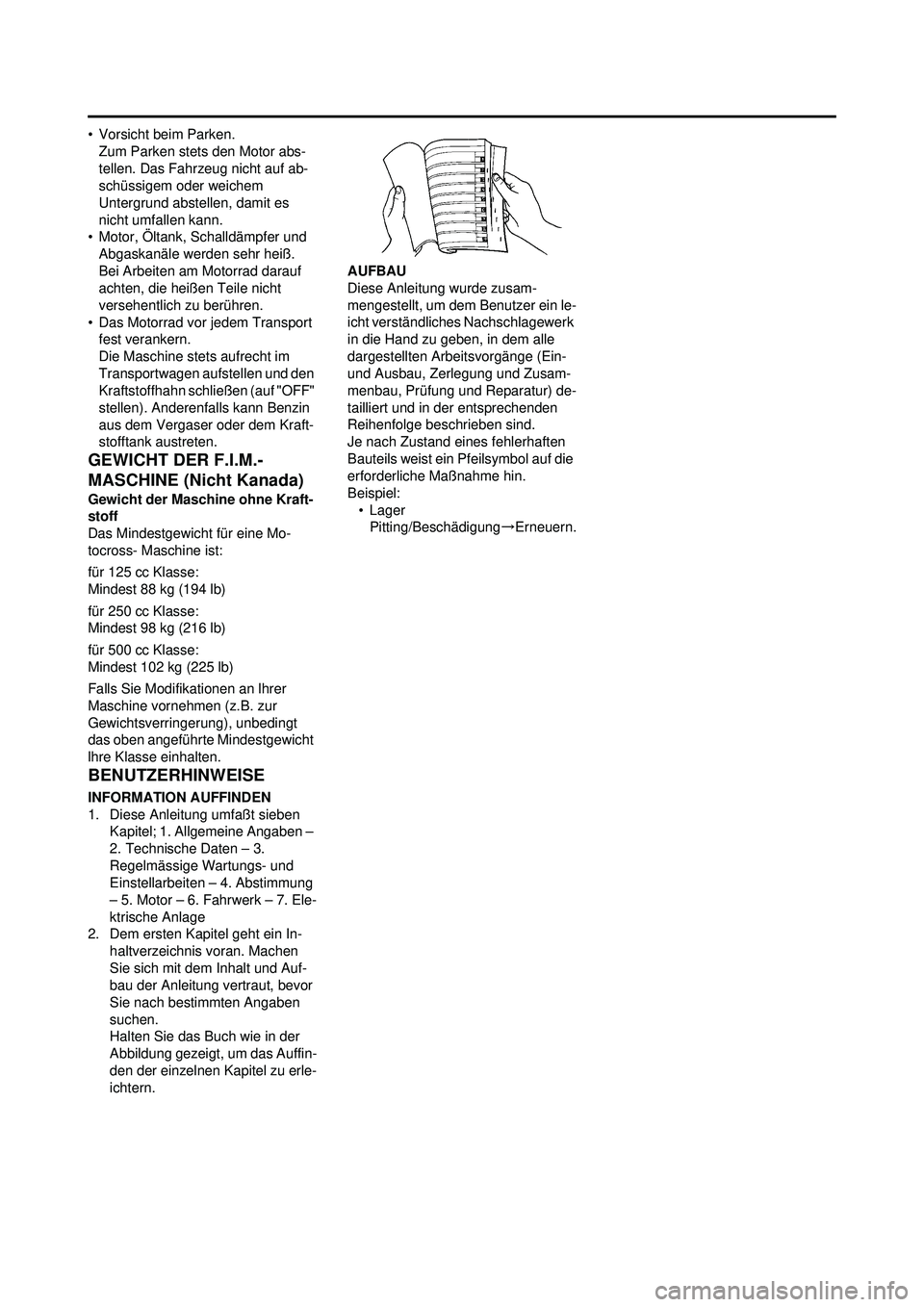

GEWICHT DER F.I.M.-
MASCHINE (Nicht Kanada)
Gewicht der Maschine ohne Kraft-
stoff
Das Mindestgewicht für eine Mo-
tocross- Maschine ist:
für 125 cc Klasse:
Mindest 88 kg (194 lb)
für 250 cc Klasse:
Mindest 98 kg (216 lb)
für 500 cc Klasse:
Mindest 102 kg (225 lb)
Falls Sie Modifikationen an lhrer
Maschine vornehmen (z.B. zur
Gewichtsverringerung), unbedingt
das oben angeführte Mindestgewicht
lhre Klasse einhalten.
BENUTZERHINWEISE
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben Kapitel; 1. Allgemeine Angaben –
2. Technische Daten – 3.
Regelmässige Wartungs- und
Einstellarbeiten – 4. Abstimmung
– 5. Motor – 6. Fahrwerk – 7. Ele-
ktrische Anlage
2. Dem ersten Kapitel geht ein In-
haltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen.
Halten Sie das Buch wie in der
Abbildung gezeigt, um das Auffin-
den der einzelnen Kapitel zu erle-
ichtern. AUFBAU
Diese Anleitung wurde zusam-
mengestellt, um dem Benutzer ein le-
icht verständliches Nachschlagewerk
in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein-
und Ausbau, Zerlegung und Zusam-
menbau, Prüfung und Reparatur) de-
tailliert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin.
Beispiel:
• LagerPitting/Beschädigung →Erneuern.

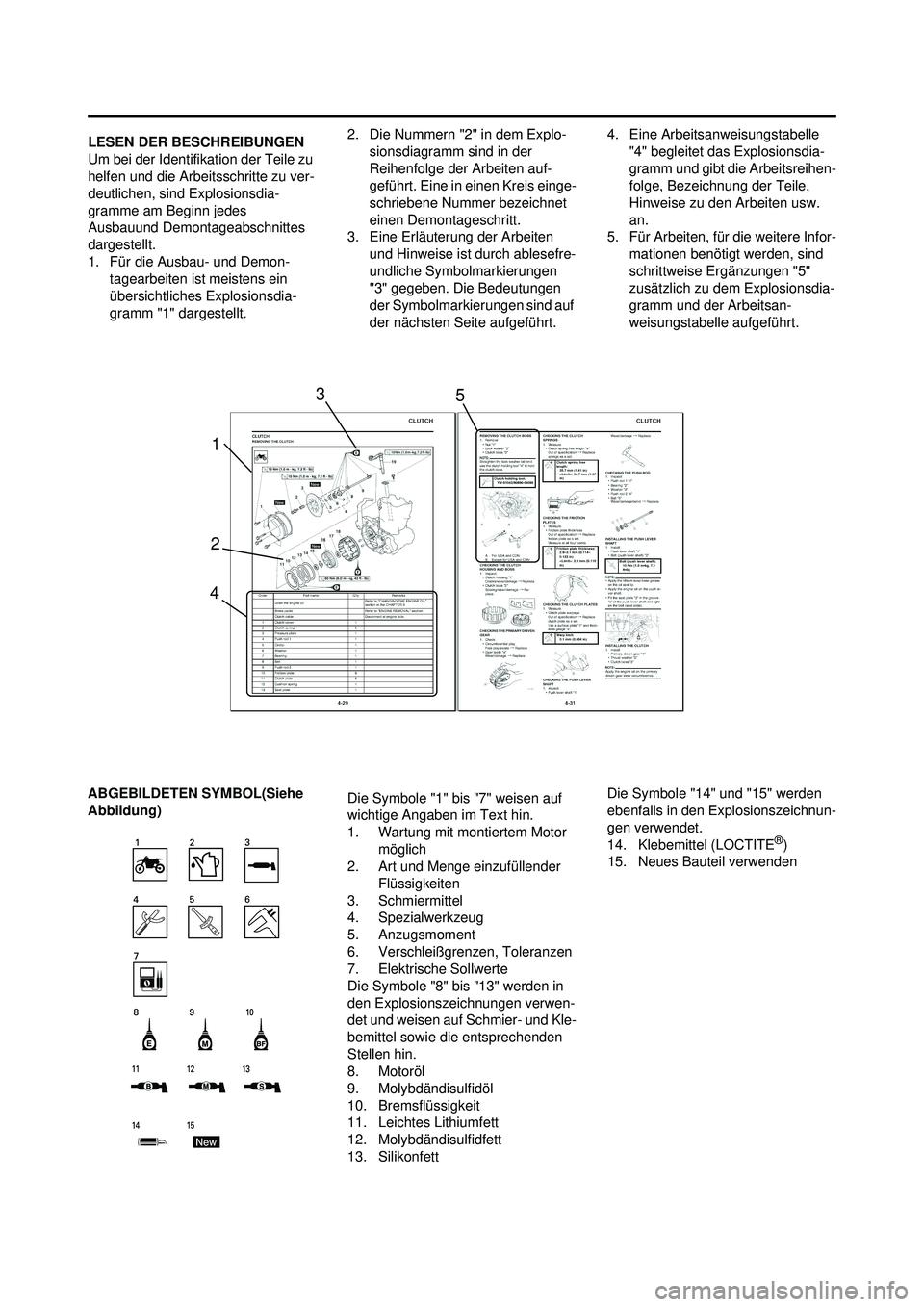

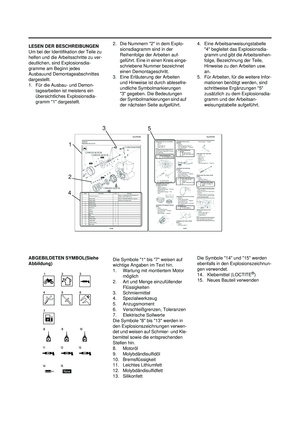

LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes
Ausbauund Demontageabschnittes
dargestellt.
1. Für die Ausbau- und Demon-tagearbeiten ist meistens ein
übersichtliches Explosionsdia-
gramm "1" dargestellt. 2. Die Nummern "2" in dem Explo-
sionsdiagramm sind in der
Reihenfolge der Arbeiten auf-
geführt. Eine in einen Kreis einge-
schriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablesefre-
undliche Symbolmarkierungen
"3" gegeben. Die Bedeutungen
der Symbolmarkierungen sind auf
der nächsten Seite aufgeführt. 4. Eine Arbeitsanweisungstabelle
"4" begleitet das Explosionsdia-
gramm und gibt die Arbeitsreihen-
folge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw.
an.
5. Für Arbeiten, für die weitere Infor-
mationen benötigt werden, sind
schrittweise Ergänzungen "5"
zusätzlich zu dem Explosionsdia-
gramm und der Arbeitsan-
weisungstabelle aufgeführt.
ABGEBILDETEN SYMBOL(Siehe
Abbildung) Die Symbole "1" bis "7" weisen auf
wichtige Angaben im Text hin.
1. Wartung mit montiertem Motor
möglich
2. Art und Menge einzufüllender
Flüssigkeiten
3. Schmiermittel
4. Spezialwerkzeug
5. Anzugsmoment
6. Verschleißgrenzen, Toleranzen
7. Elektrische Sollwerte
Die Symbole "8" bis "13" werden in
den Explosionszeichnungen verwen-
det und weisen auf Schmier- und Kle-
bemittel sowie die entsprechenden
Stellen hin.
8. Motoröl
9. Molybdändisulfidöl
10. Bremsflüssigkeit
11. Leichtes Lithiumfett
12. Molybdändisulfidfett
13. Silikonfett Die Symbole "14" und "15" werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
14. Klebemittel (LOCTITE
®)
15. Neues Bauteil verwenden
1
2 3
4 5

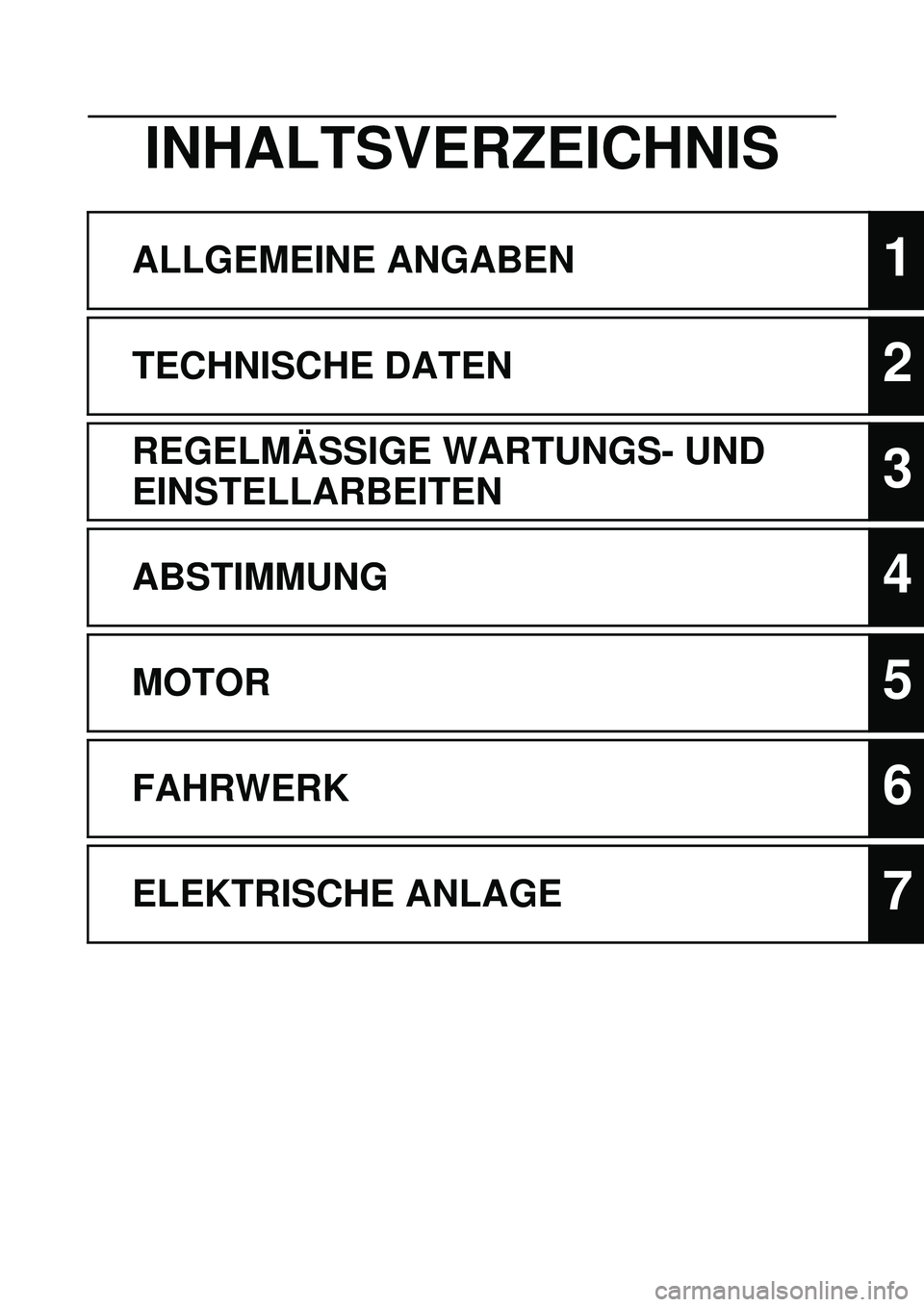

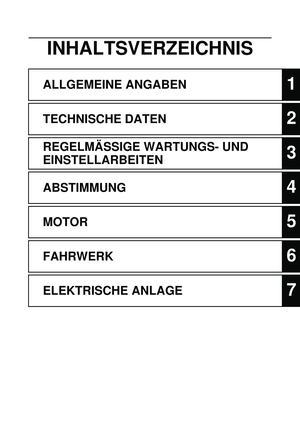

INHALTSVERZEICHNIS
ALLGEMEINE ANGABEN1
TECHNISCHE DATEN2
REGELMÄSSIGE WARTUNGS- UND
EINSTELLARBEITEN
3
ABSTIMMUNG4
MOTOR5
FAHRWERK6
ELEKTRISCHE ANLAGE7

INHALT
KAPITEL 1
ALLGEMEINE AN-
GABEN

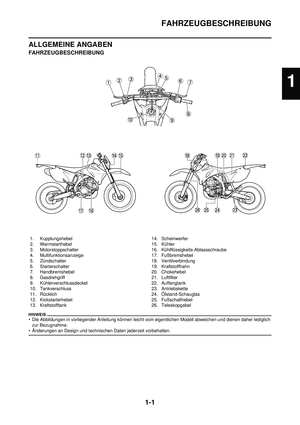

FAHRZEUGBESCHREIBUN
G ....................................... 1-1

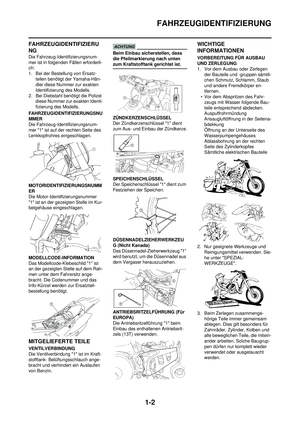

FAHRZEUGIDENTIFIZIERU
NG..................................... 1-2
MITGELIEFERTE TEILE .. 1-2
WICHTIGE INFORMATION-
EN ..................................... 1-2

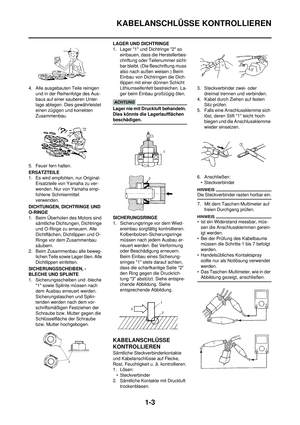

KABELANSCHLÜSSE KON-
TROLLIEREN ................... 1-3

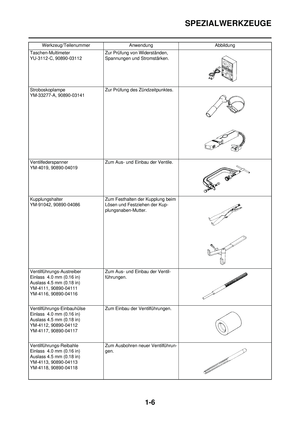

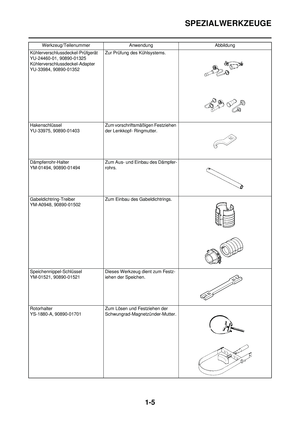

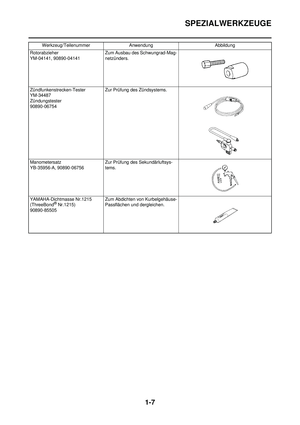

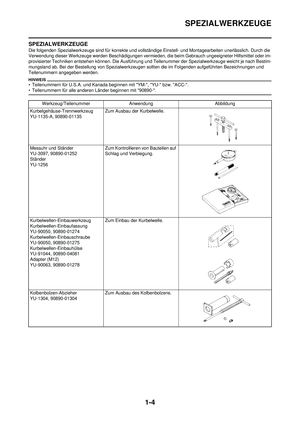

SPEZIALWERKZEUGE ... 1-4
BEDIENUNGSELEMENTE
UND DEREN FUNKTION . 1-8

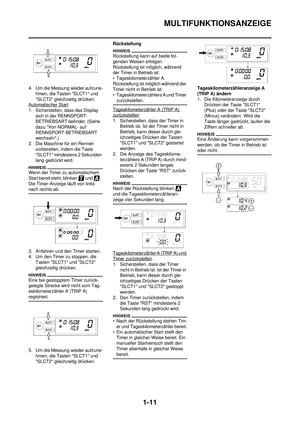

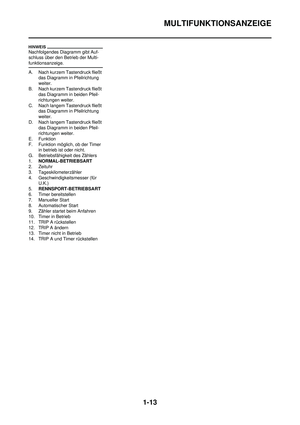

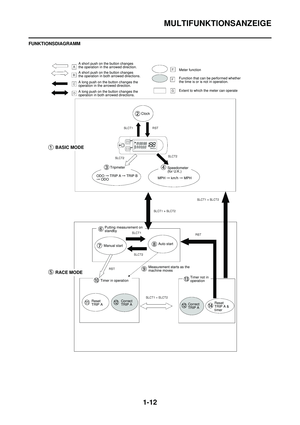

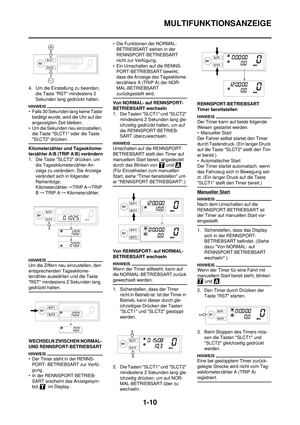

MULTIFUNKTIONSANZEIGE 1-9

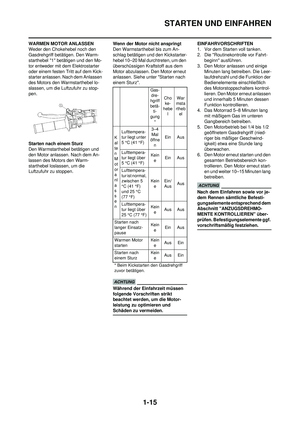

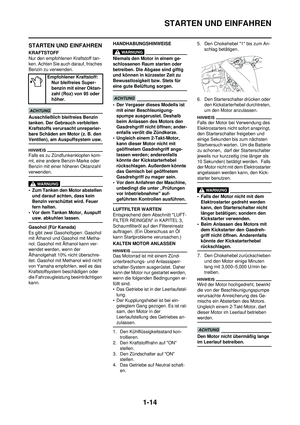

STARTEN UND
EINFAHREN ................... 1-14

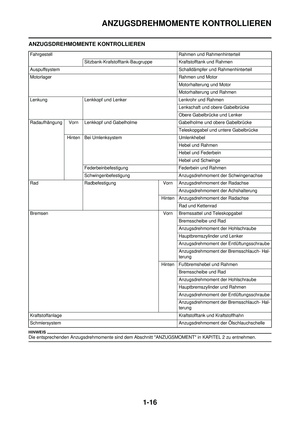

ANZUGSDREHMOMENTE
KONTROLLIEREN ......... 1-16

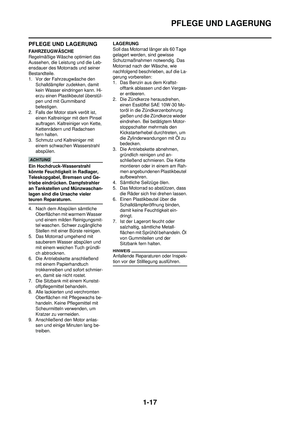

PFLEGE UND
LAGERUNG ................... 1-17
KAPITEL 2
ALLGEMEINE
TECHNISCHE DAT- EN

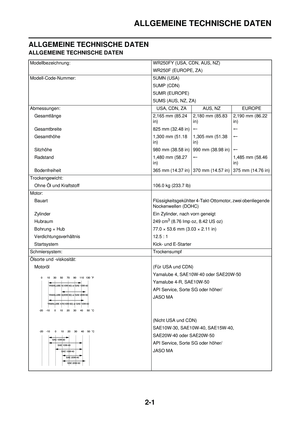

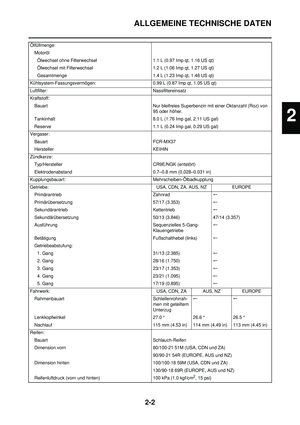

ALLGEMEINE TECH-
NISCHE DATEN ............... 2-1

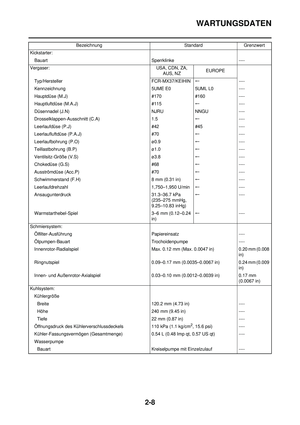

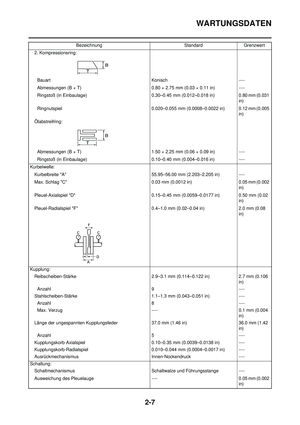

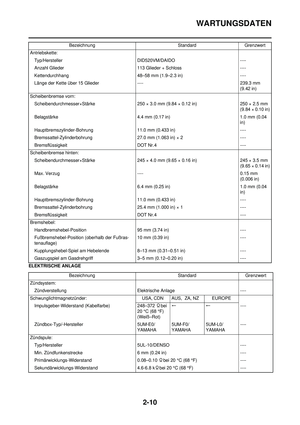

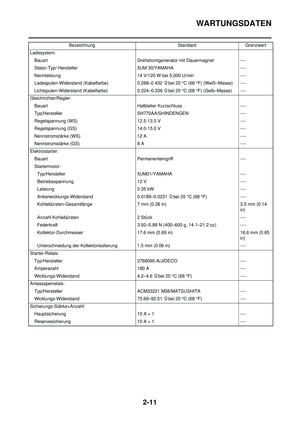

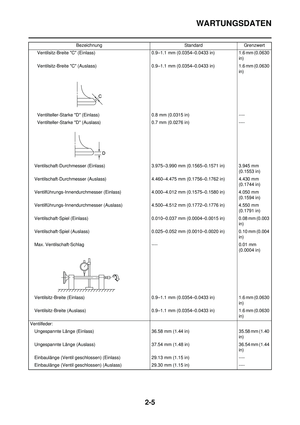

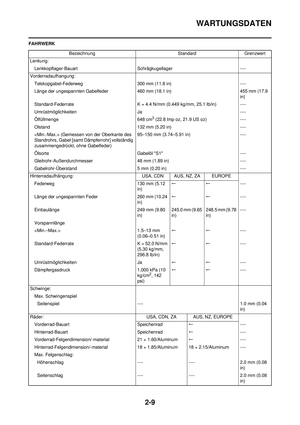

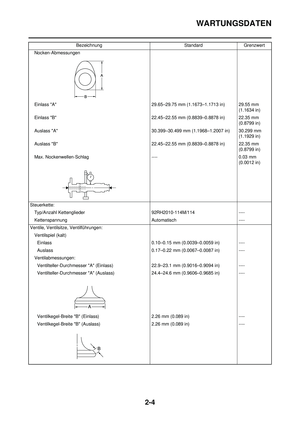

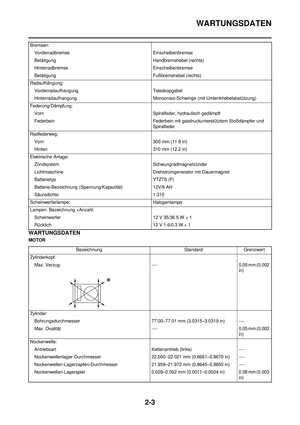

WARTUNGSDATEN ........ 2-3

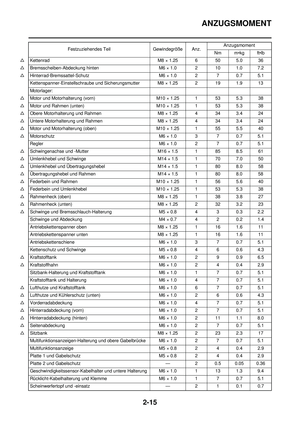

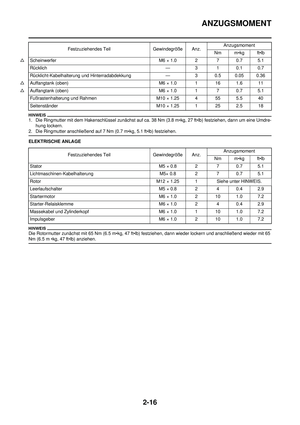

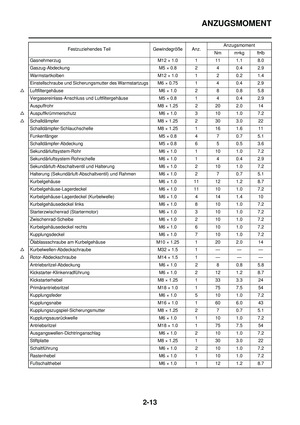

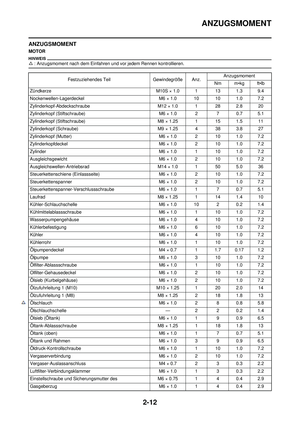

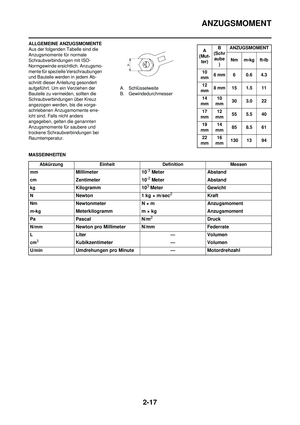

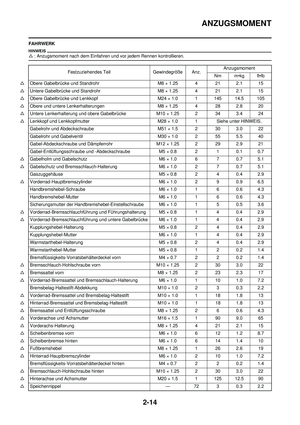

ANZUGSMOMENT ......... 2-12

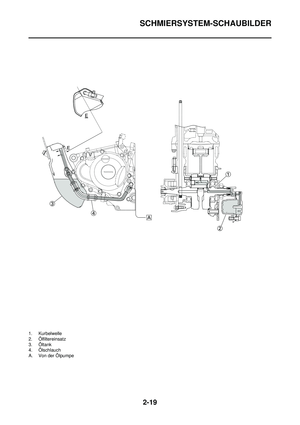

SCHMIERSYSTEM-
SCHAUBILDER .............. 2-18

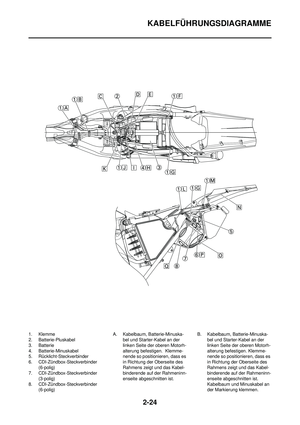

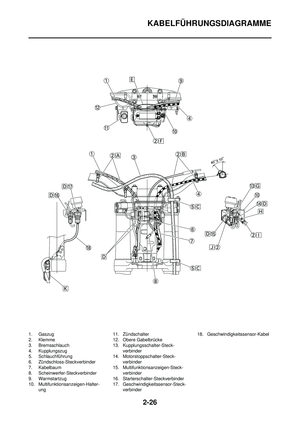

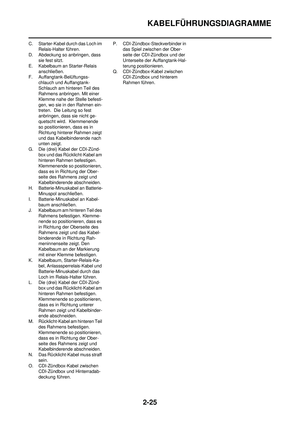

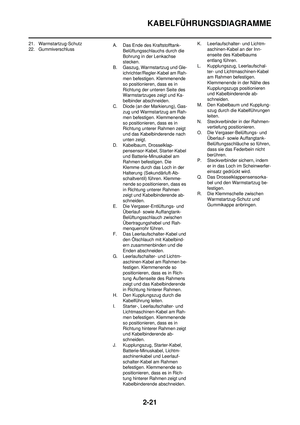

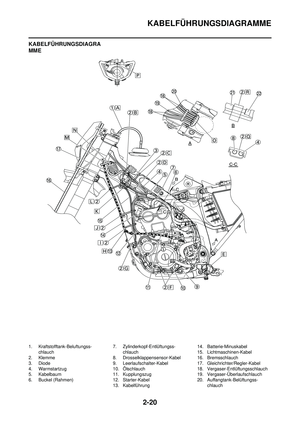

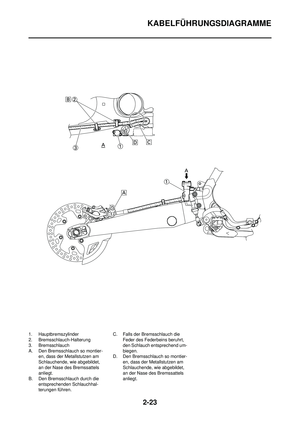

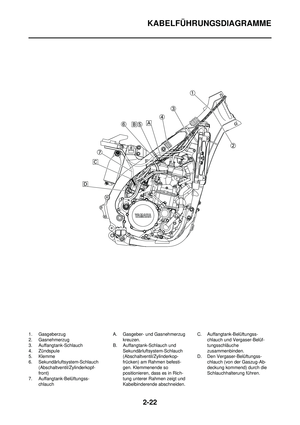

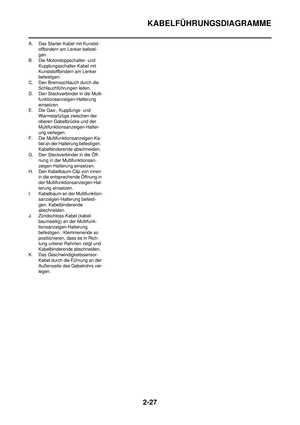

KABELFÜHRUNGSDIAGRA
MME................................ 2-20
KAPITEL 3
REGELMÄSSIGE
WARTUNGS- UND EINSTELLARBE- ITEN

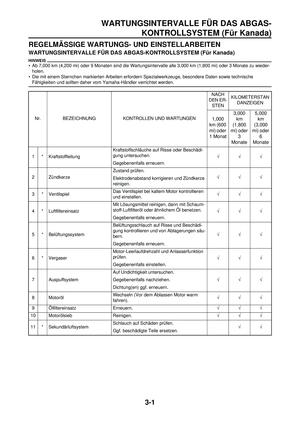

WARTUNGSINTERVALLE
FÜR DAS ABGAS-KON-
TROLLSYSTEM (Für Kana-
da) ..................................... 3-1

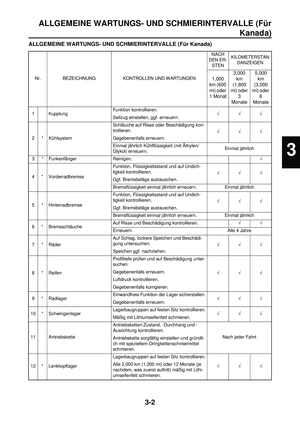

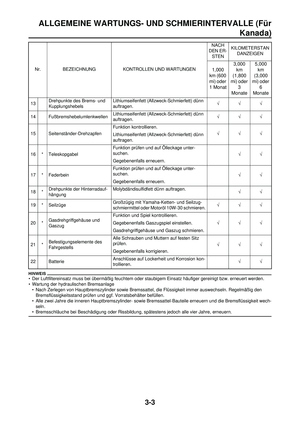

ALLGEMEINE WARTUNGS-
UND SCHMIERINTERVAL-
LE (Für Kanada) .............. 3-2

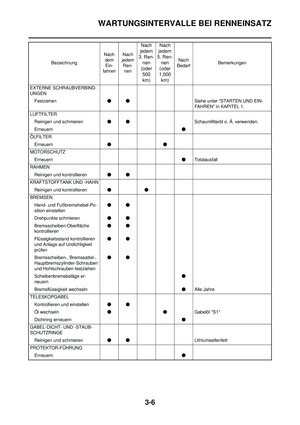

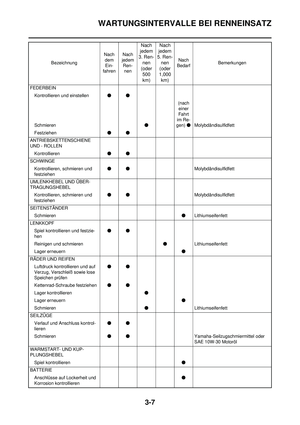

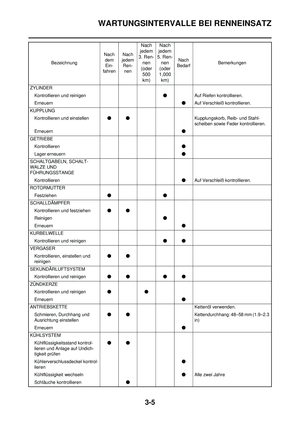

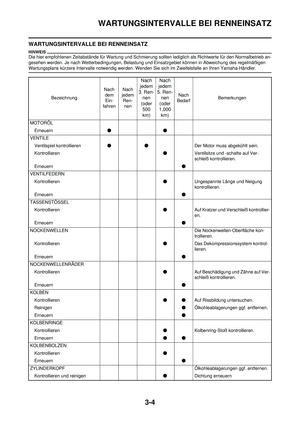

WARTUNGSINTERVALLE
BEI RENNEINSATZ.......... 3-4

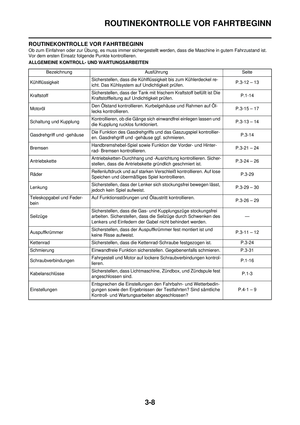

ROUTINEKONTROLLE
VOR FAHRTBEGINN ....... 3-8

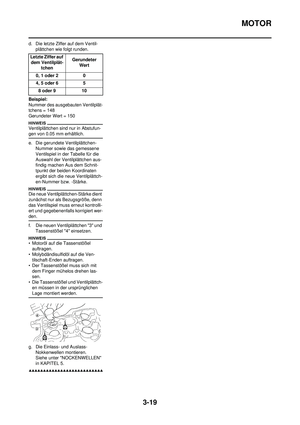

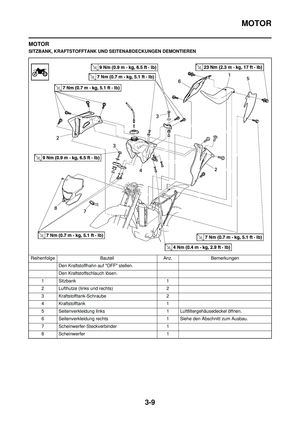

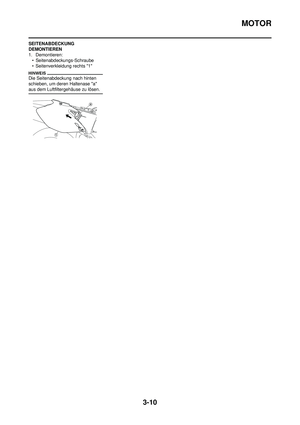

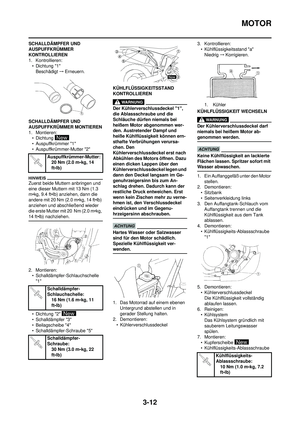

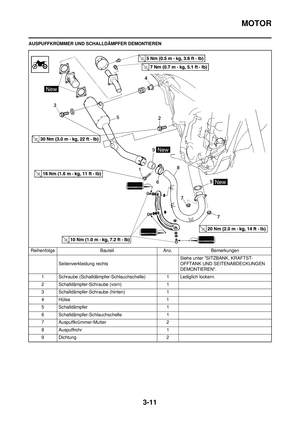

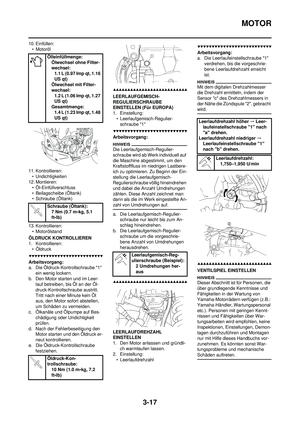

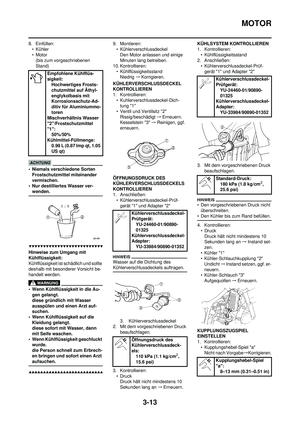

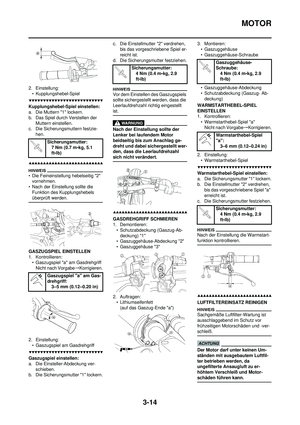

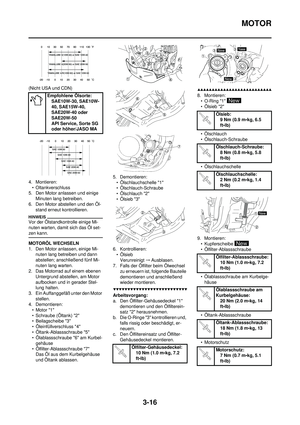

MOTOR ............................. 3-9

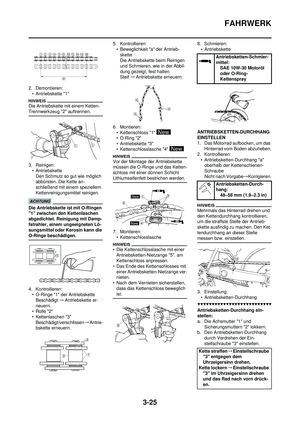

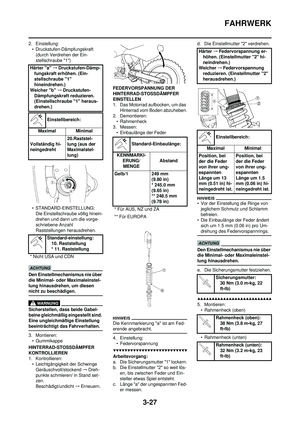

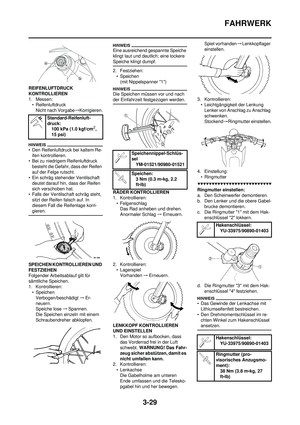

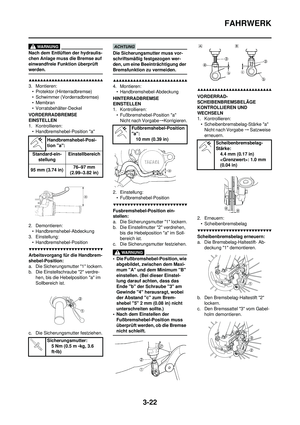

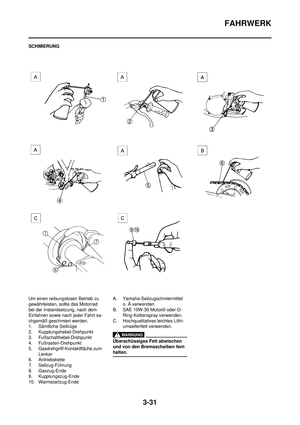

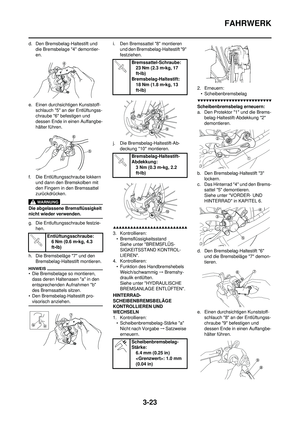

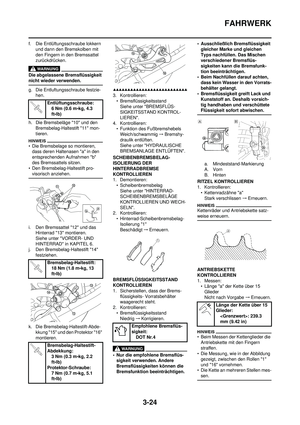

FAHRWERK ................... 3-21

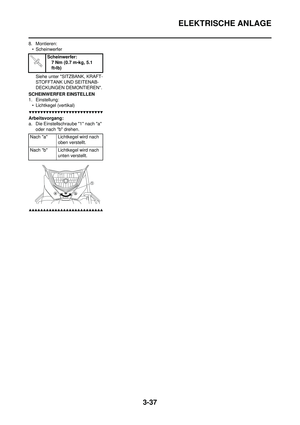

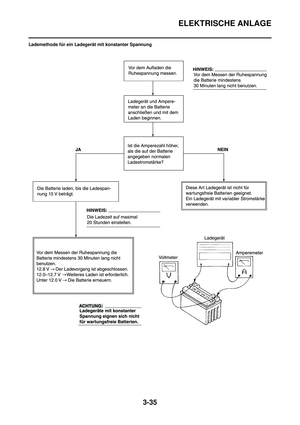

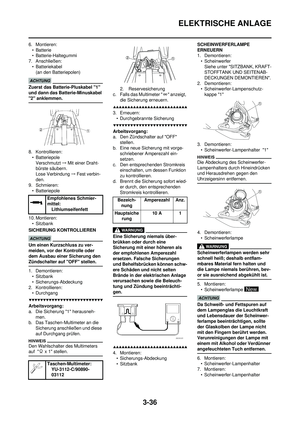

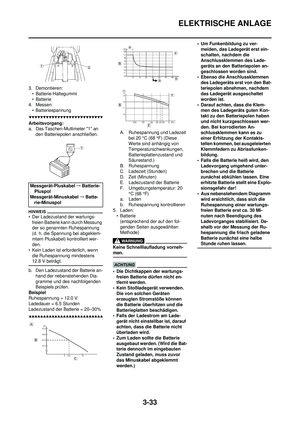

ELEKTRISCHE
ANLAGE ......................... 3-32
KAPITEL 4
ABSTIMMUNG

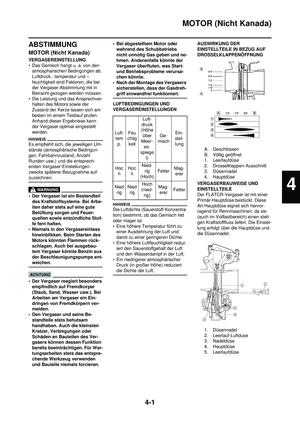

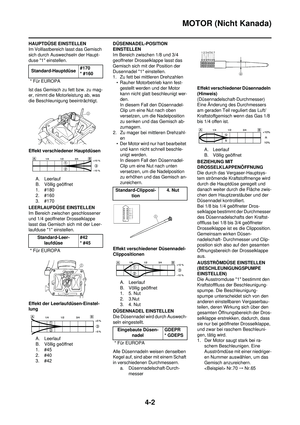

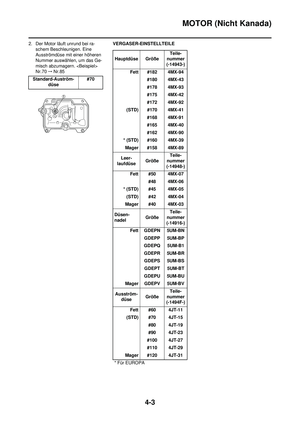

MOTOR (Nicht Kanada) .. 4-1

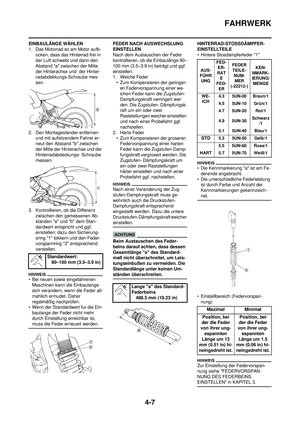

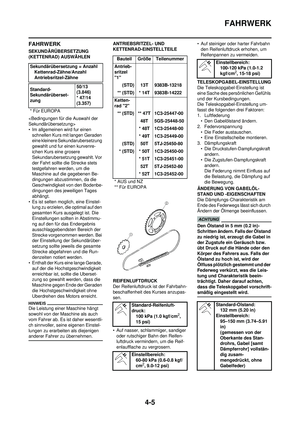

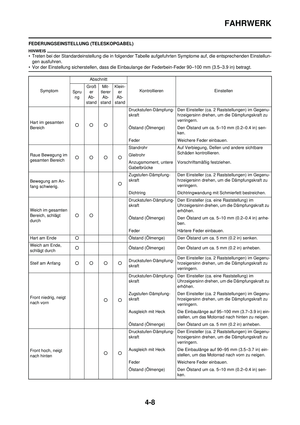

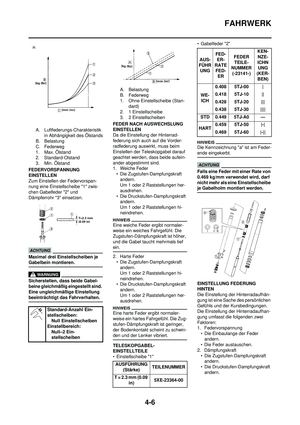

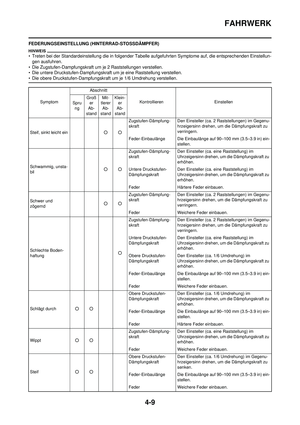

FAHRWERK ..................... 4-5
KAPITEL 5 MOTOR

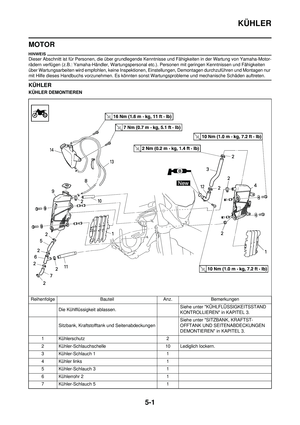

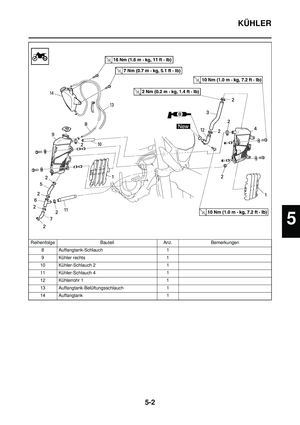

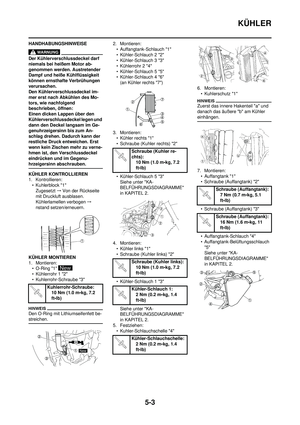

KÜHLER ........................... 5-1

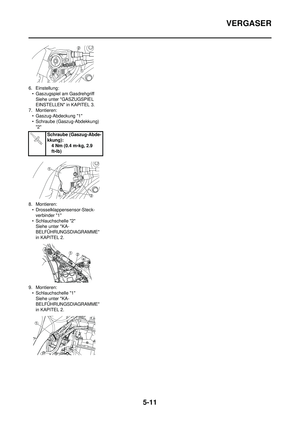

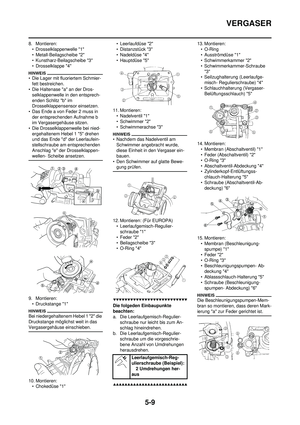

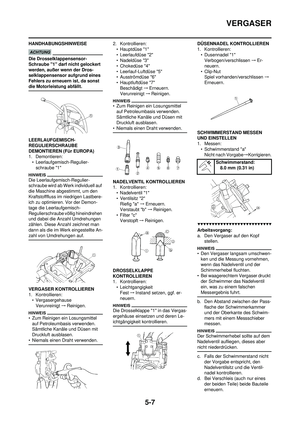

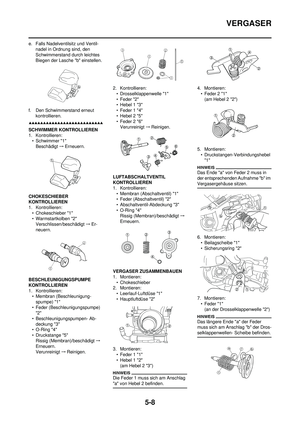

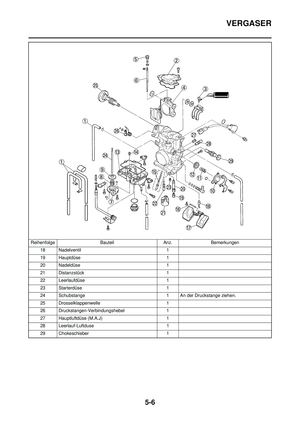

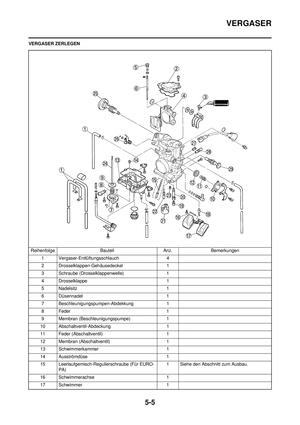

VERGASER ...................... 5-4

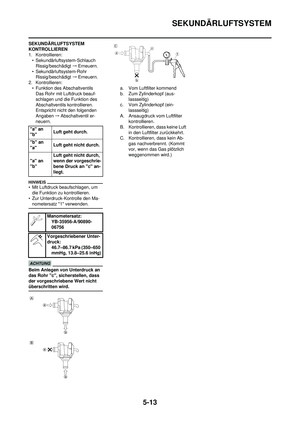

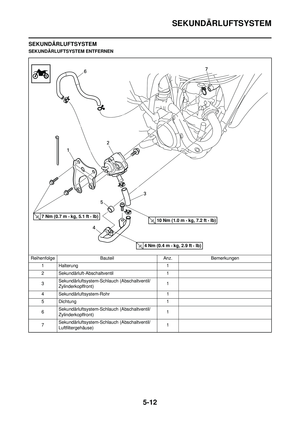

SEKUNDÄRLUFTSYSTEM..5-12

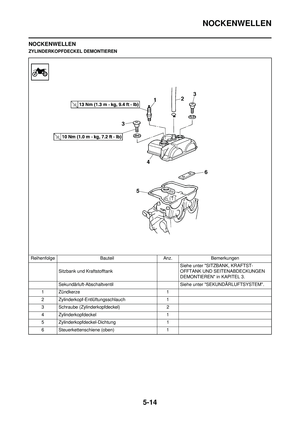

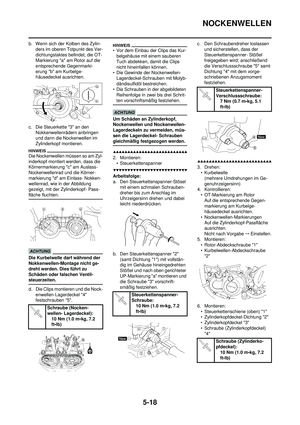

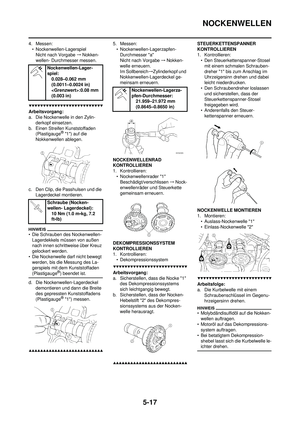

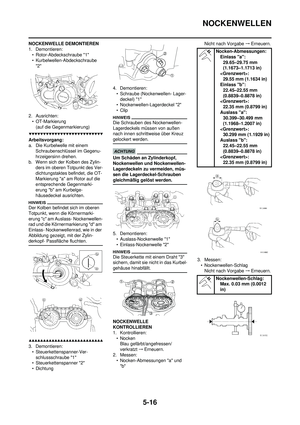

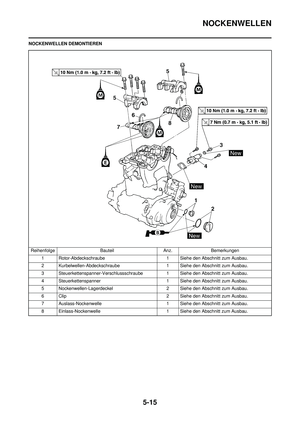

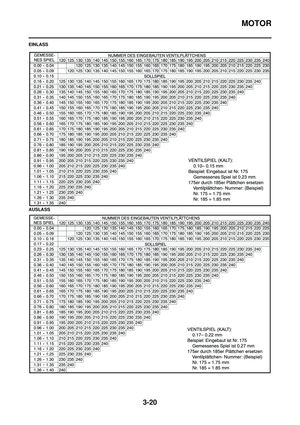

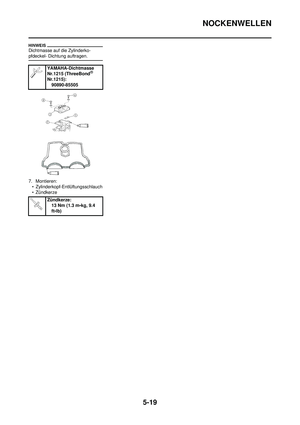

NOCKENWELLEN ......... 5-14

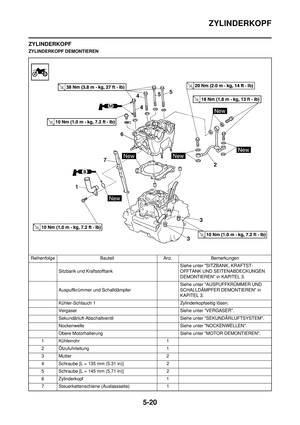

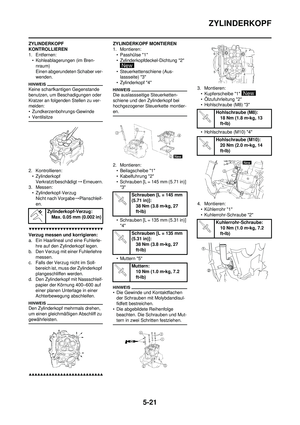

ZYLINDERKOPF ............ 5-20

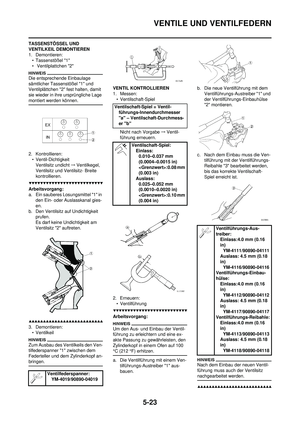

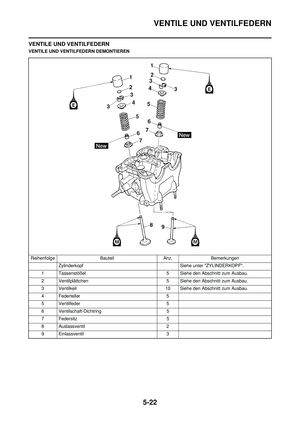

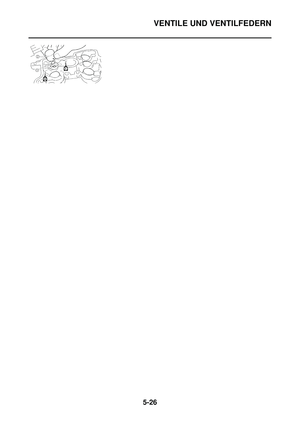

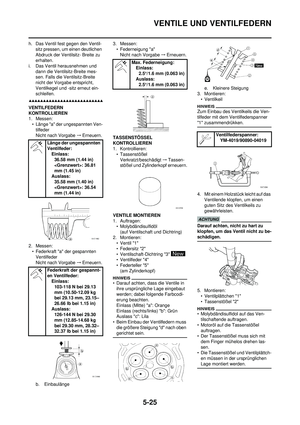

VENTILE UND
VENTILFEDERN............. 5-22

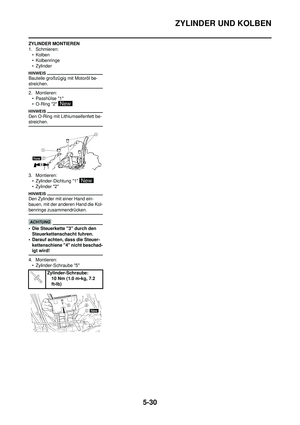

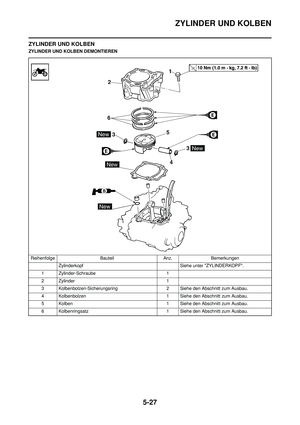

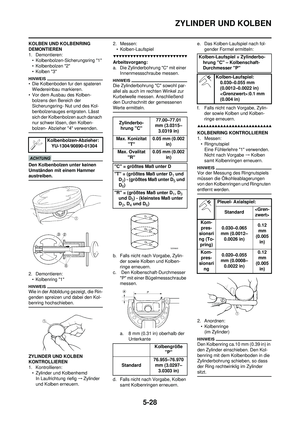

ZYLINDER UND
KOLBEN ......................... 5-27

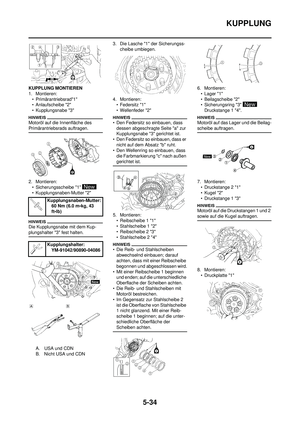

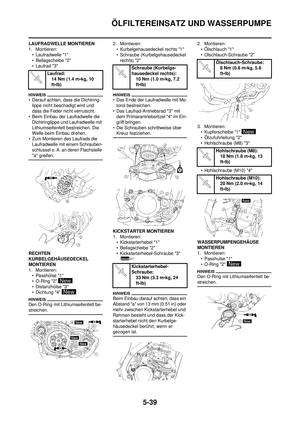

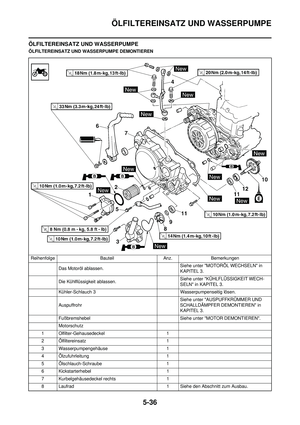

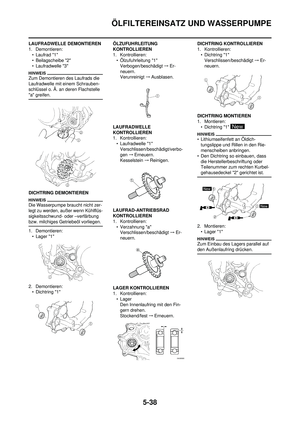

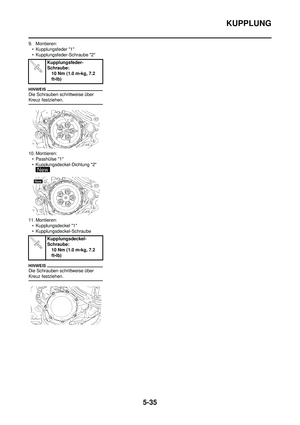

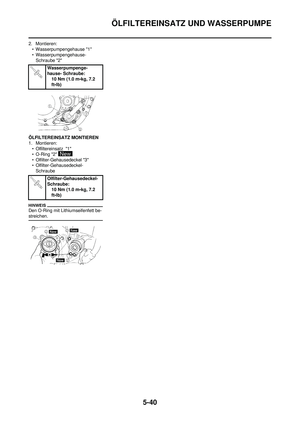

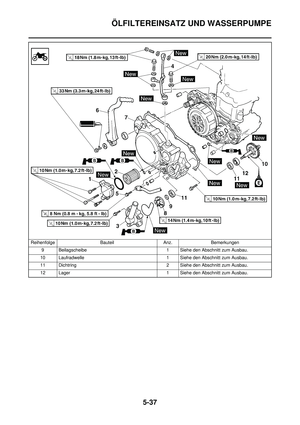

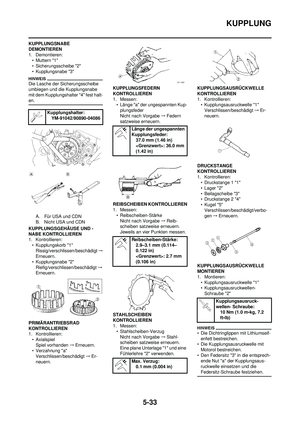

KUPPLUNG .................... 5-31 ÖLFILTEREINSATZ UND
WASSERPUMPE ............5-36

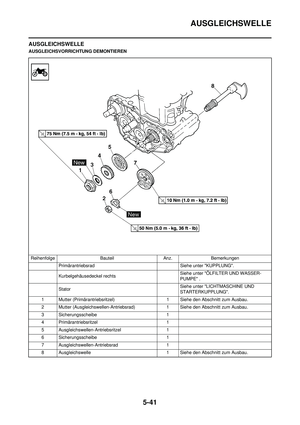

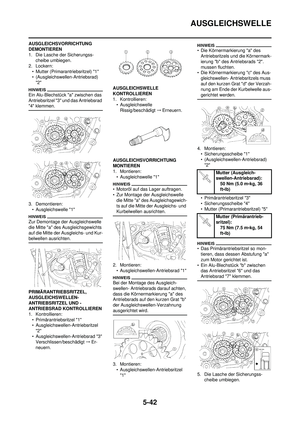

AUSGLEICHSWELLE ....5-41

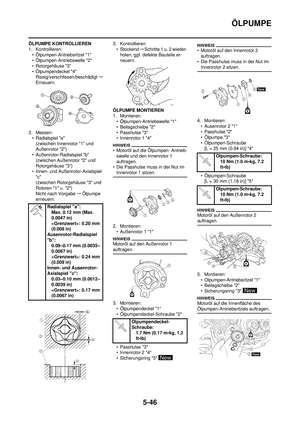

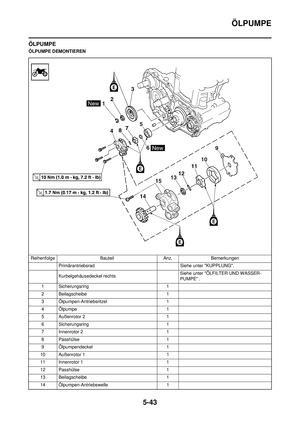

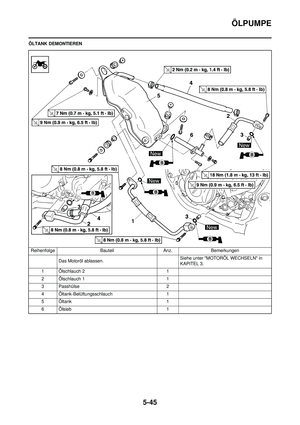

ÖLPUMPE.......................5-43

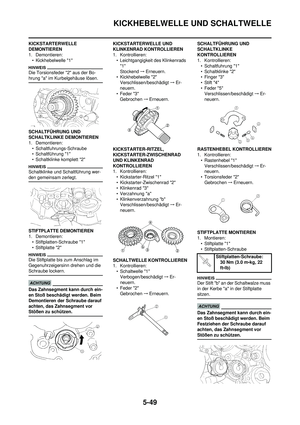

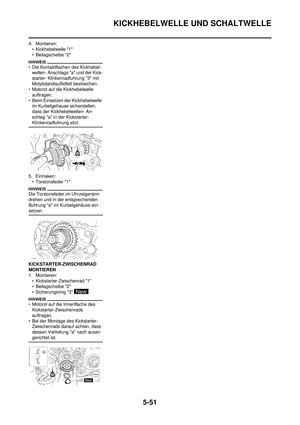

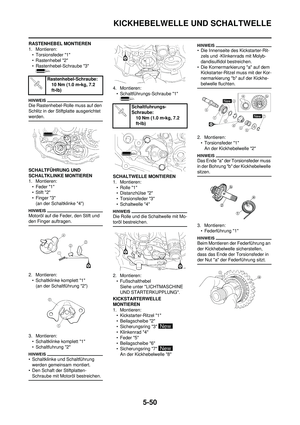

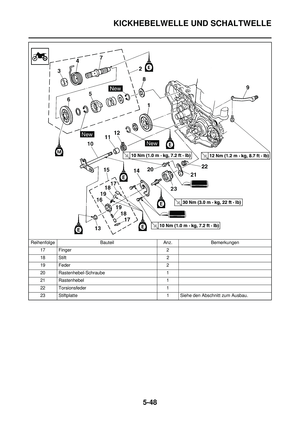

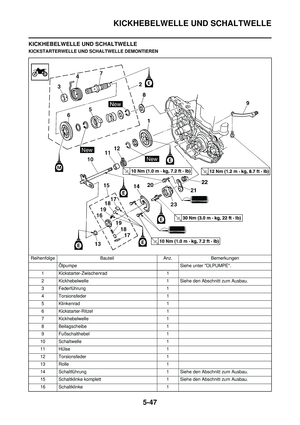

KICKHEBELWELLE UND
SCHALTWELLE .............5-47

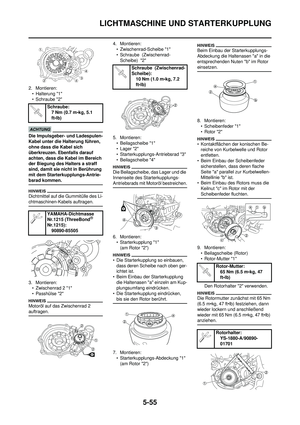

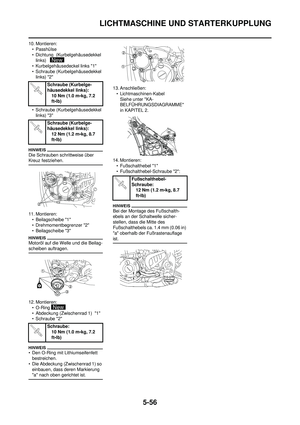

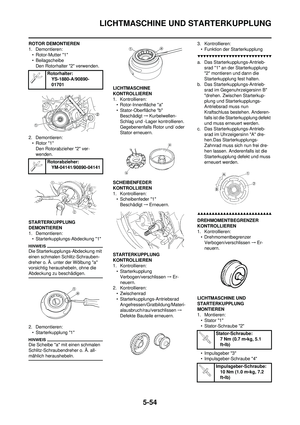

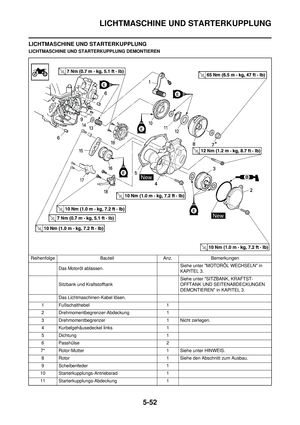

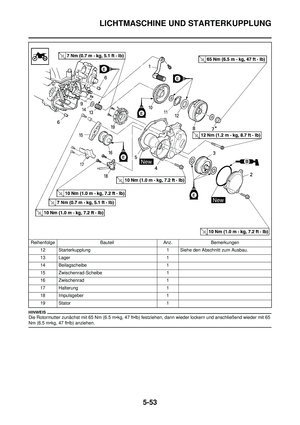

LICHTMASCHINE UND
STARTERKUPPLUNG ...5-52

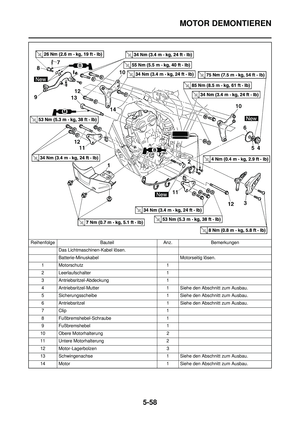

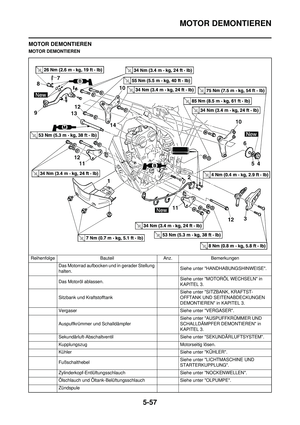

MOTOR DEMONTIEREN.. 5-57

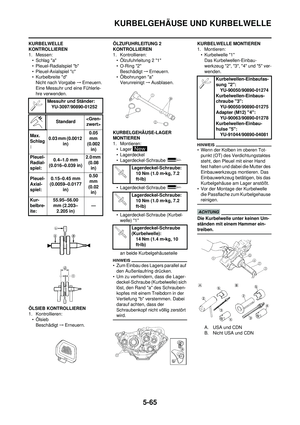

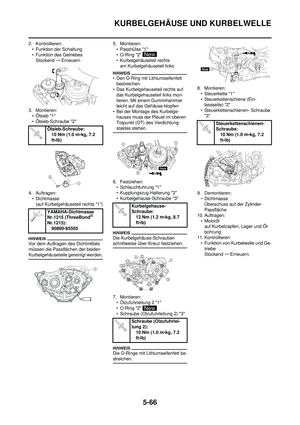

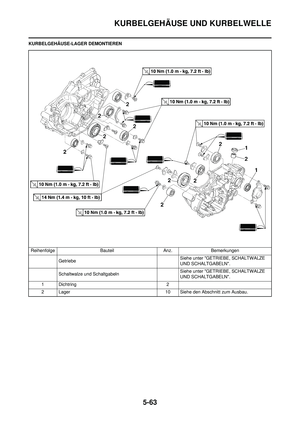

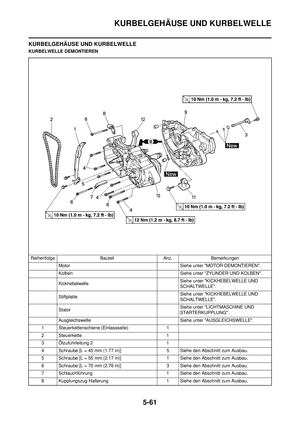

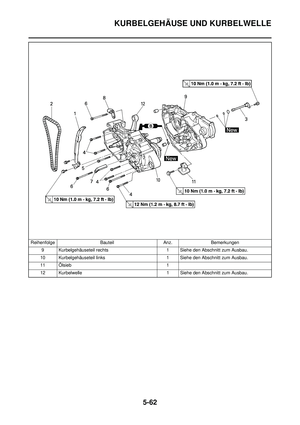

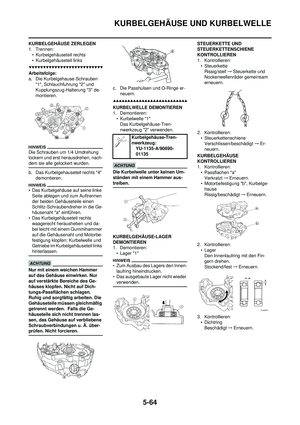

KURBELGEHÄUSE UND
KURBELWELLE .............5-61

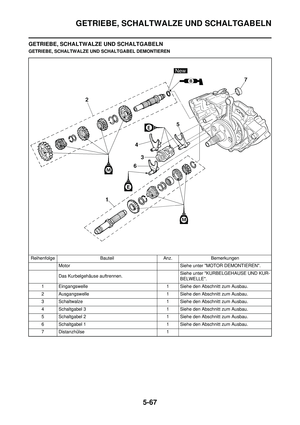

GETRIEBE, SCHALT-
WALZE UND SCHALTGA-
BELN...............................5-67
KAPITEL 6

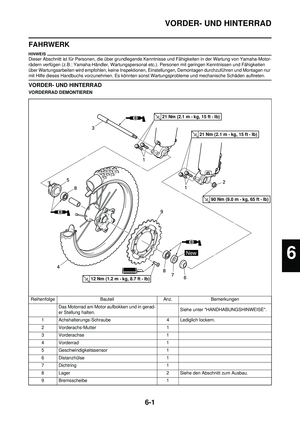

FAHRWERK

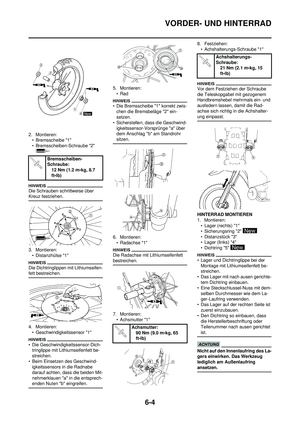

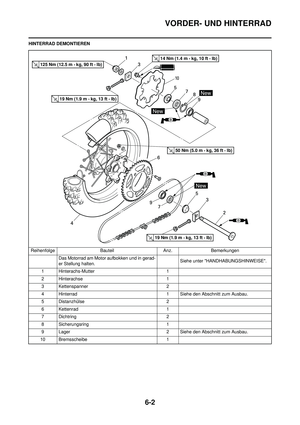

VORDER- UND

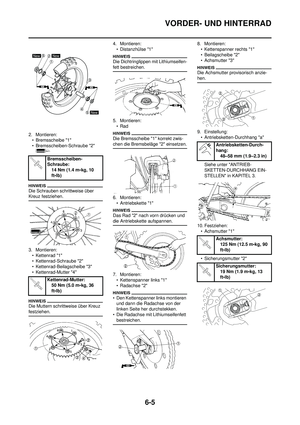

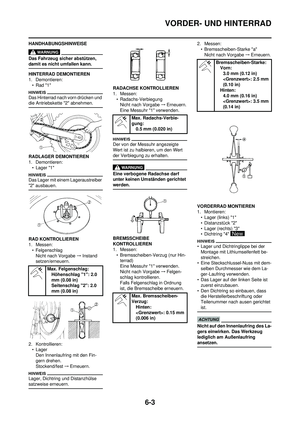

HINTERRAD ..................... 6-1

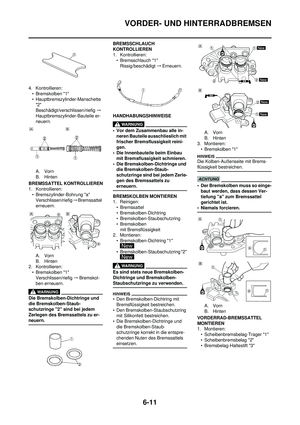

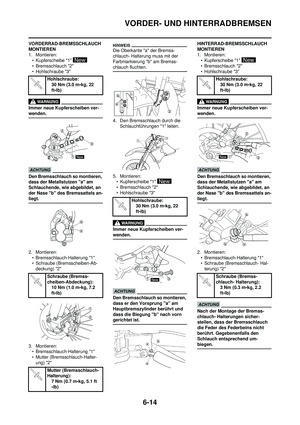

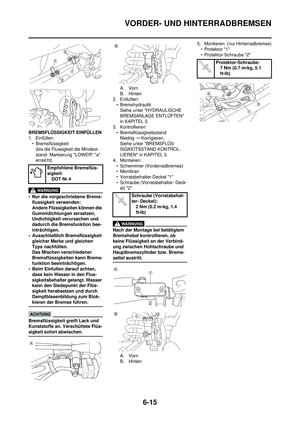

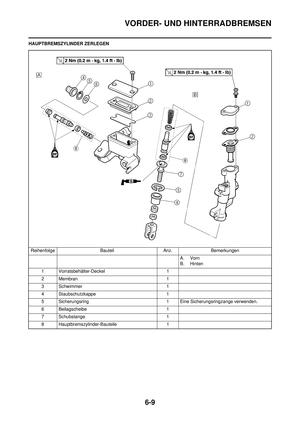

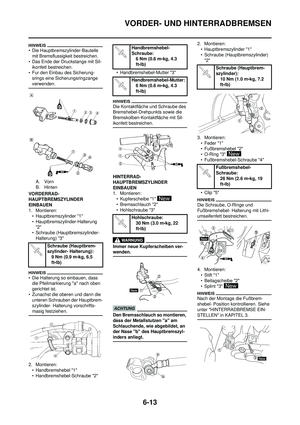

VORDER- UND

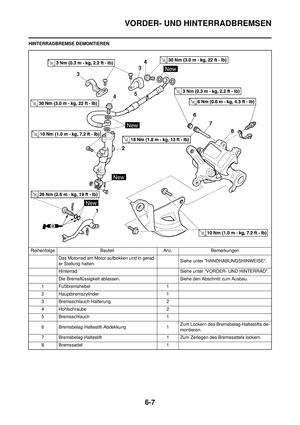

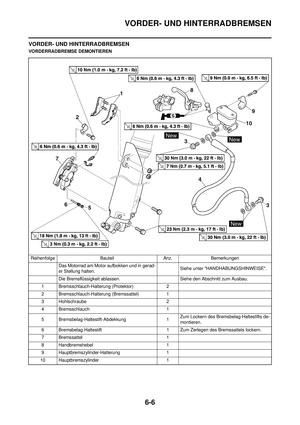

HINTERRADBREMSEN ...6-6

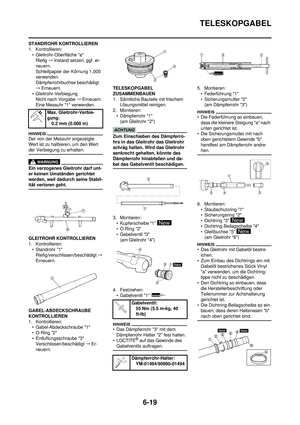

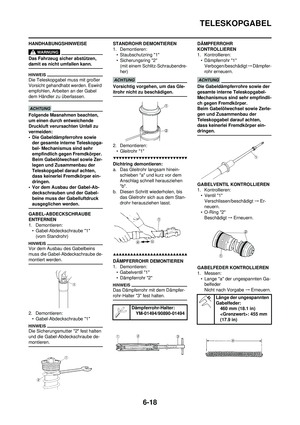

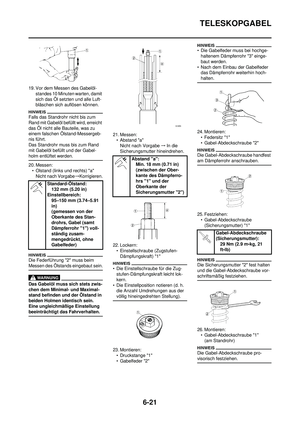

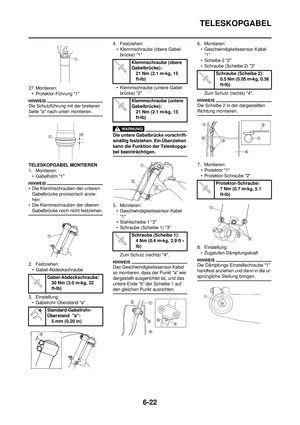

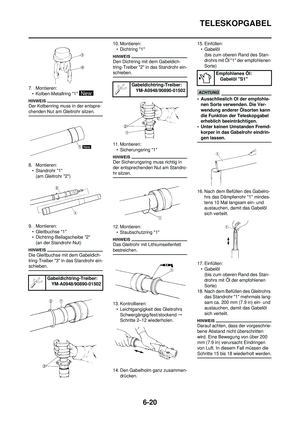

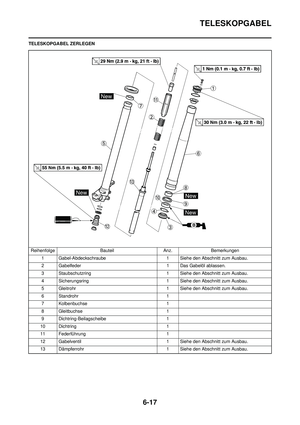

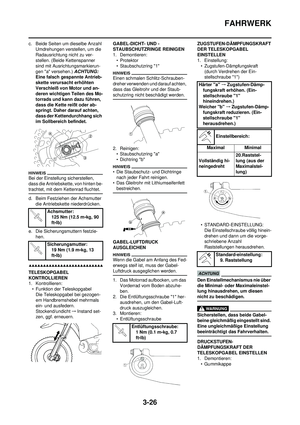

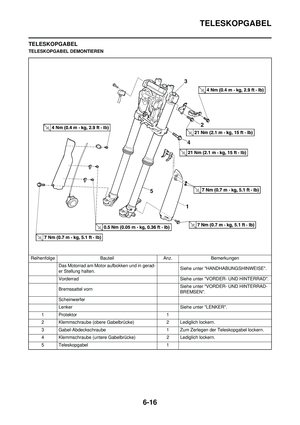

TELESKOPGABEL ........ 6-16

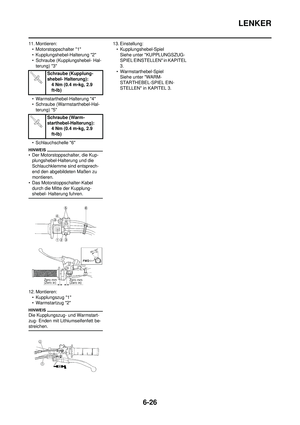

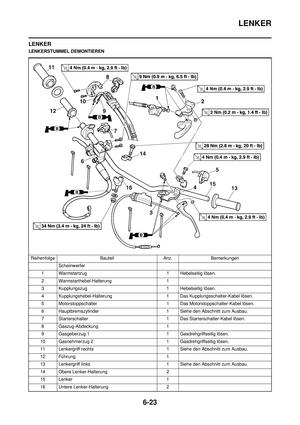

LENKER..........................6-23

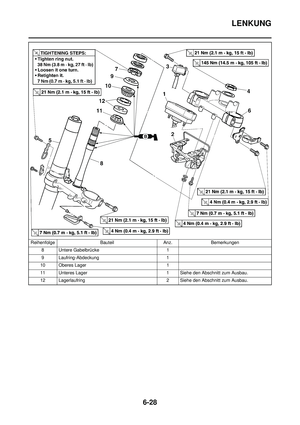

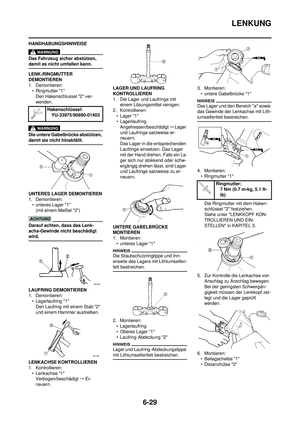

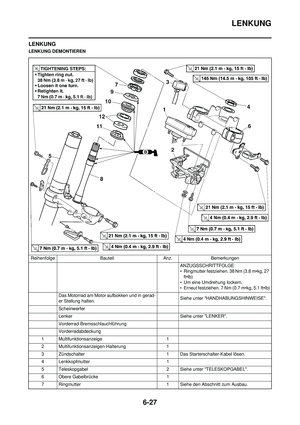

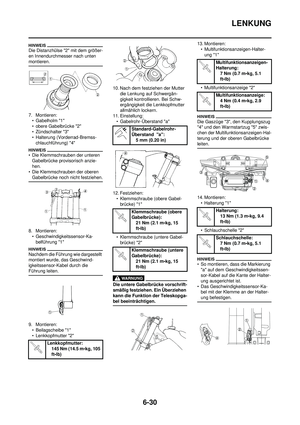

LENKUNG.......................6-27

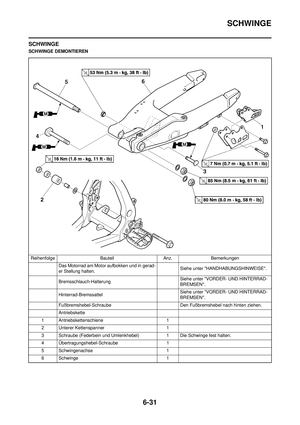

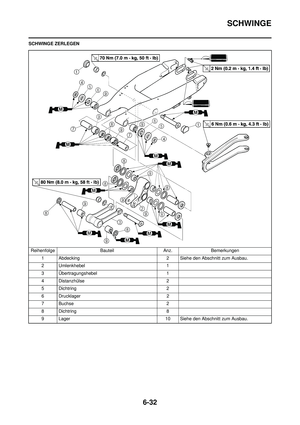

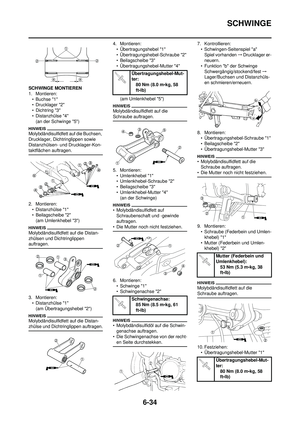

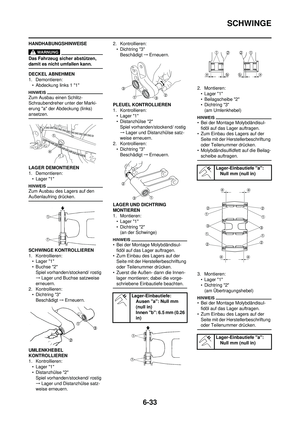

SCHWINGE.....................6-31

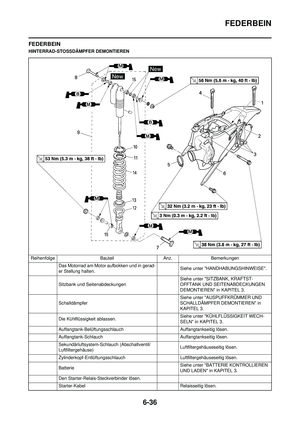

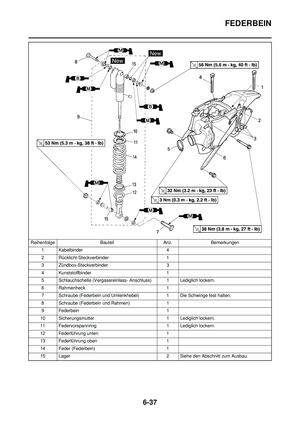

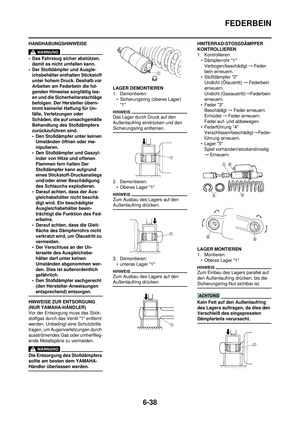

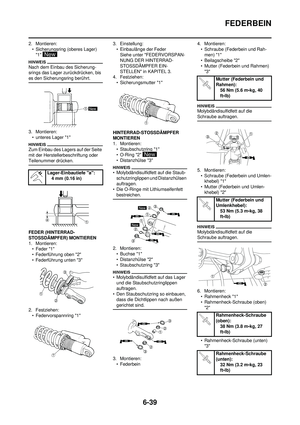

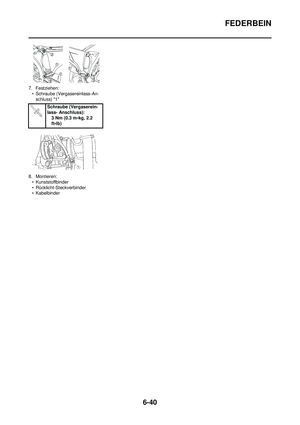

FEDERBEIN....................6-36
KAPITEL 7
ELEKTRISCHE AN- LAGE

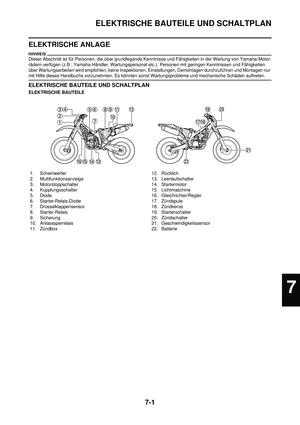

ELEKTRISCHE BAUTEILE
UND SCHALTPLAN .........7-1

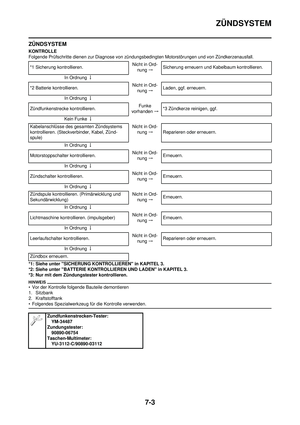

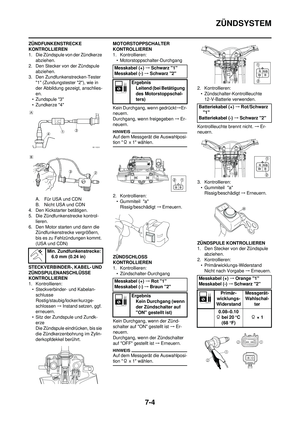

ZÜNDSYSTEM..................7-3

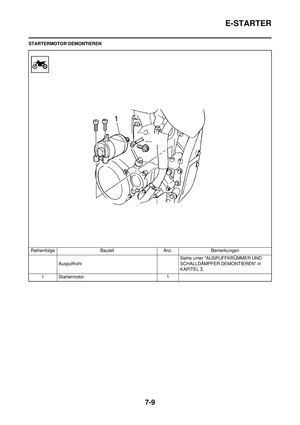

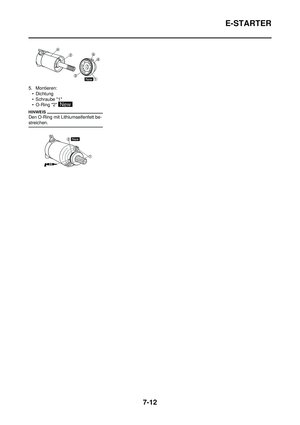

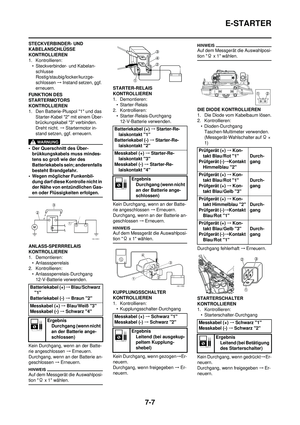

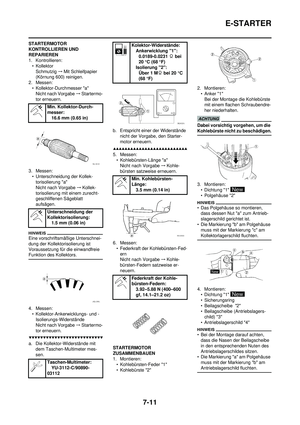

E-STARTER ......................7-5

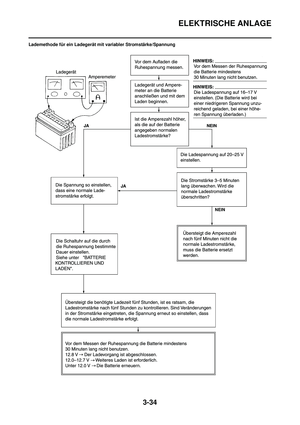

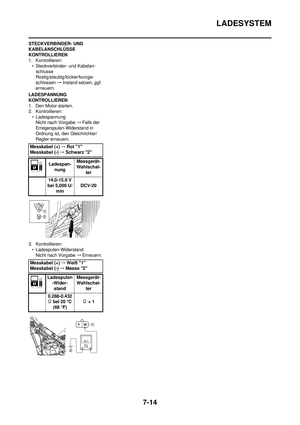

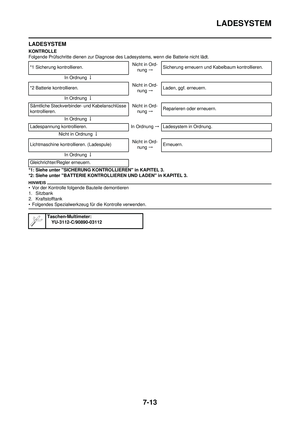

LADESYSTEM ................7-13

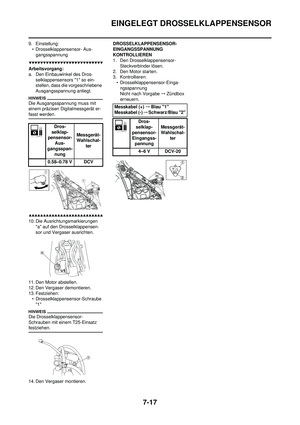

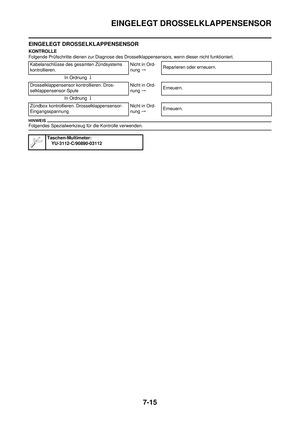

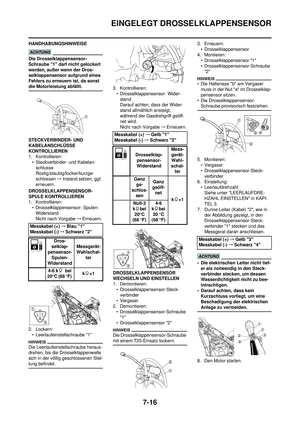

EINGELEGT DROSSELKLAP-
PENSENSOR .................... 7-15

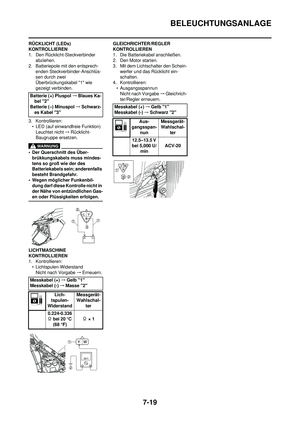

BELEUCHTUNGSANLAGE .7-18

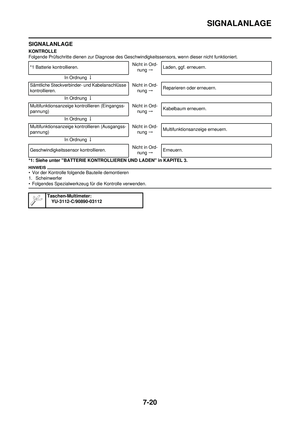

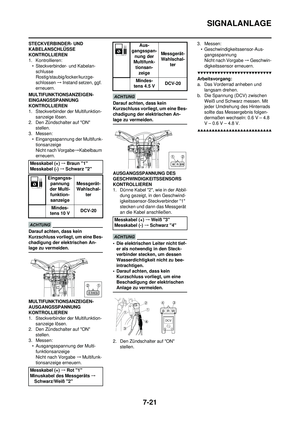

SIGNALANLAGE............7-20
