2009 YAMAHA WR 250F Betriebsanleitungen (in German)

5-54
LICHTMASCHINE UND STARTERKUPPLUNG
ROTOR DEMONTIEREN
1. Demontieren:• Rotor-Mutter "1"
• BeilagscheibeDen Rotorhalter "2" verwenden.
2. Demontieren: • Rotor "1"Den Rotorabzieher "2" ver-
wenden.
STARTERKUPPLUNG
DEMONTIEREN
1. Demontieren: • Starterkupplungs-Abdeckung "1"
Die Starterkupplungs-Abdeckung mit
einen schmalen Schlitz-Schrauben-
dreher o. Ä. unter der Wölbung "a"
vorsichtig heraushebeln, ohne die
Abdeckung zu beschädigen.
2. Demontieren:• Starterkupplung "1"
Die Scheibe "a" mit einen schmalen
Schlitz-Schraubendreher o. Ä. all-
mählich heraushebeln.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:• Rotor-Innenfläche "a"
• Stator-Oberfläche "b"
Beschädigt →Kurbelwellen-
Schlag und -Lager kontrollieren.
Gegebenenfalls Rotor und/ oder
Stator erneuern.
SCHEIBENFEDER
KONTROLLIEREN
1. Kontrollieren: • Scheibenfeder "1"
Beschädigt →Erneuern.
STARTERKUPPLUNG
KONTROLLIEREN
1. Kontrollieren: • Starterkupplung
Verbogen/verschlissen →Er-
neuern.
2. Kontrollieren:
• Zwischenrad
• Starterkupplungs-AntriebsradAngefressen/Gratbildung/Materi-
alausbruch/rau/verschlissen →
Defekte Bauteile erneuern. 3. Kontrollieren:
• Funktion der Starterkupplung
a. Das Starterkupplungs-Antrieb- srad "1" an der Starterkupplung
"2" montieren und dann die
Starterkupplung fest halten.
b. Das Starterkupplungs-Antrieb- srad im Gegenuhrzeigersinn B"
"drehen. Zwischen Starterkup-
plung und Starterkupplungs-
Antriebsrad muss nun
Kraftschluss bestehen. Anderen-
falls ist die Starterkupplung defekt
und muss erneuert werden.
c. Das Starterkupplungs-Antrieb- srad im Uhrzeigersinn "A" dre-
hen.Das Starterkupplungs-
Zahnrad muss sich nun frei dre-
hen lassen. Anderenfalls ist die
Starterkupplung defekt und muss
erneuert werden.
DREHMOMENTBEGRENZER
KONTROLLIEREN
1. Kontrollieren:• Drehmomentbegrenzer
Verbogen/verschlissen →Er-
neuern.
LICHTMASCHINE UND
STARTERKUPPLUNG
MONTIEREN
1. Montieren: • Stator "1"
• Stator-Schraube "2"
• Impulsgeber "3"
• Impulsgeber-Schraube "4"
Rotorhalter:
YS-1880-A/90890-
01701
Rotorabzieher: YM-04141/90890-04141
Stator-Schraube:7 Nm (0.7 m•kg, 5.1
ft•lb)
Impulsgeber-Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)

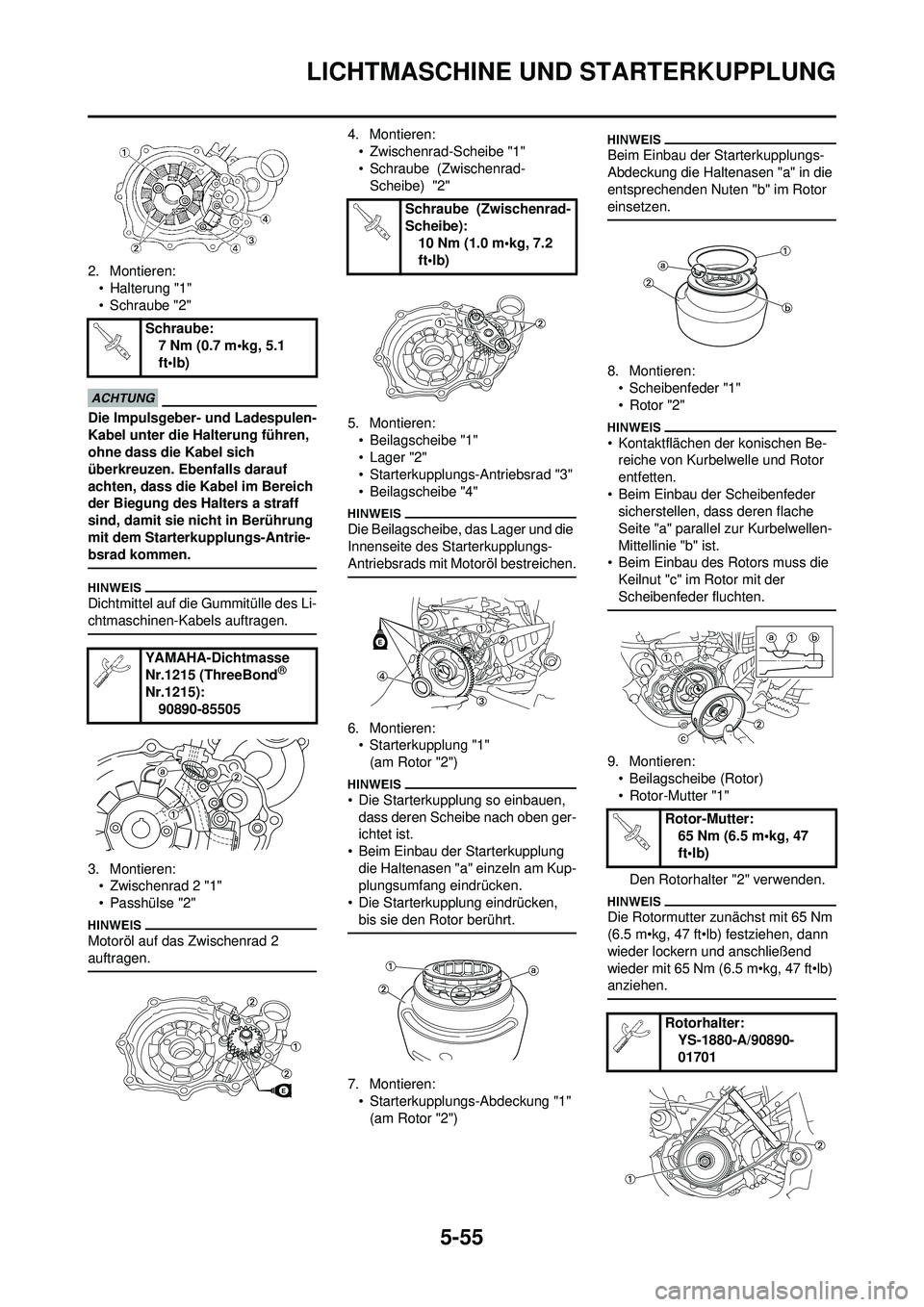

5-55
LICHTMASCHINE UND STARTERKUPPLUNG
2. Montieren:• Halterung "1"
• Schraube "2"
Die Impulsgeber- und Ladespulen-
Kabel unter die Halterung führen,
ohne dass die Kabel sich
überkreuzen. Ebenfalls darauf
achten, dass die Kabel im Bereich
der Biegung des Halters a straff
sind, damit sie nicht in Berührung
mit dem Starterkupplungs-Antrie-
bsrad kommen.
Dichtmittel auf die Gummitülle des Li-
chtmaschinen-Kabels auftragen.
3. Montieren:• Zwischenrad 2 "1"
• Passhülse "2"
Motoröl auf das Zwischenrad 2
auftragen.
4. Montieren:
• Zwischenrad-Scheibe "1"
• Schraube (Zwischenrad-Scheibe) "2"
5. Montieren: • Beilagscheibe "1"
• Lager "2"
• Starterkupplungs-Antriebsrad "3"
• Beilagscheibe "4"
Die Beilagscheibe, das Lager und die
Innenseite des Starterkupplungs-
Antriebsrads mit Motoröl bestreichen.
6. Montieren:• Starterkupplung "1"
(am Rotor "2")
• Die Starterkupplung so einbauen, dass deren Scheibe nach oben ger-
ichtet ist.
• Beim Einbau der Starterkupplung die Haltenasen "a" einzeln am Kup-
plungsumfang eindrücken.
• Die Starterkupplung eindrücken, bis sie den Rotor berührt.
7. Montieren:• Starterkupplungs-Abdeckung "1"(am Rotor "2")
Beim Einbau der Starterkupplungs-
Abdeckung die Haltenasen "a" in die
entsprechenden Nuten "b" im Rotor
einsetzen.
8. Montieren:• Scheibenfeder "1"
• Rotor "2"
• Kontaktflächen der konischen Be-reiche von Kurbelwelle und Rotor
entfetten.
• Beim Einbau der Scheibenfeder sicherstellen, dass deren flache
Seite "a" parallel zur Kurbelwellen-
Mittellinie "b" ist.
• Beim Einbau des Rotors muss die
Keilnut "c" im Rotor mit der
Scheibenfeder fluchten.
9. Montieren:• Beilagscheibe (Rotor)
• Rotor-Mutter "1"
Den Rotorhalter "2" verwenden.
Die Rotormutter zunächst mit 65 Nm
(6.5 m•kg, 47 ft•lb) festziehen, dann
wieder lockern und anschließend
wieder mit 65 Nm (6.5 m•kg, 47 ft•lb)
anziehen.
Schraube: 7 Nm (0.7 m•kg, 5.1
ft•lb)
YAMAHA-Dichtmasse
Nr.1215 (ThreeBond
®
Nr.1215):
90890-85505
E
Schraube (Zwischenrad-
Scheibe):10 Nm (1.0 m•kg, 7.2
ft•lb)
E
Rotor-Mutter:65 Nm (6.5 m•kg, 47
ft•lb)
Rotorhalter: YS-1880-A/90890-
01701

5-56
LICHTMASCHINE UND STARTERKUPPLUNG
10. Montieren:• Passhülse
• Dichtung (Kurbelgehäusedekkel links)
• Kurbelgehäusedeckel links "1"
• Schraube (Kurbelgehäusedekkel links) "2"
• Schraube (Kurbelgehäusedekkel links) "3"
Die Schrauben schrittweise über
Kreuz festziehen.
11. Montieren:• Beilagscheibe "1"
• Drehmomentbegrenzer "2"
• Beilagscheibe "3"
Motoröl auf die Welle und die Beilag-
scheiben auftragen.
12. Montieren:• O-Ring
• Abdeckung (Zwischenrad 1) "1"
• Schraube "2"
• Den O-Ring mit Lithiumseifenfett bestreichen.
• Die Abdeckung (Zwischenrad 1) so einbauen, dass deren Markierung
"a" nach oben gerichtet ist.
13. Anschließen:• Lichtmaschinen-KabelSiehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
14. Montieren: • Fußschalthebel "1"
• Fußschalthebel-Schraube "2":
Bei der Montage des Fußschalth-
ebels an der Schaltwelle sicher-
stellen, dass die Mitte des
Fußschalthebels ca. 1.4 mm (0.06 in)
"a" oberhalb der Fußrastenauflage
ist.
Schraube (Kurbelge-
häusedekkel links): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kurbelge-
häusedekkel links): 12 Nm (1.2 m•kg, 8.7
ft•lb)
Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)
E
Fußschalthebel-
Schraube:12 Nm (1.2 m•kg, 8.7
ft•lb)

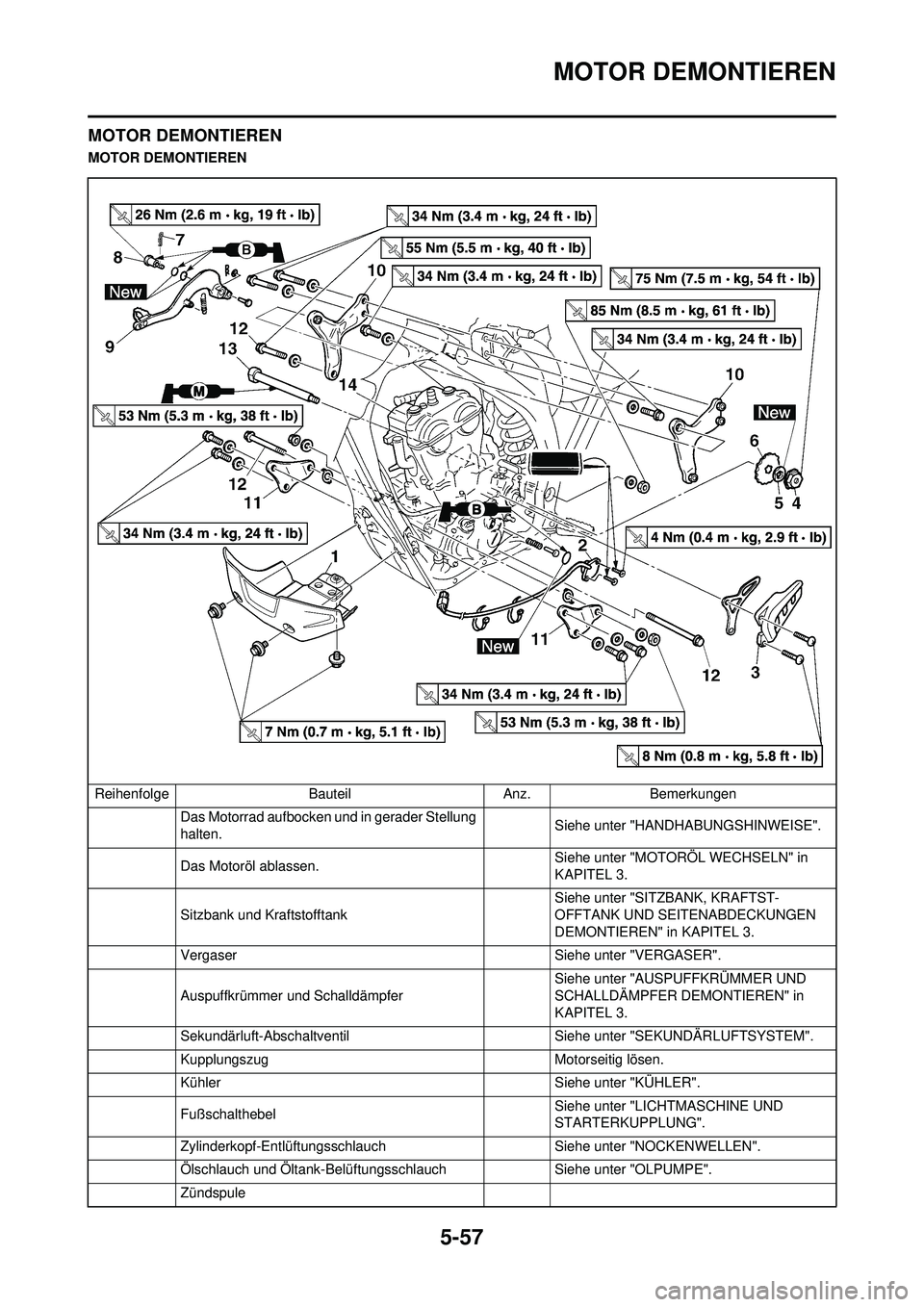

5-57
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
MOTOR DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad aufbocken und in gerader Stellung
halten. Siehe unter "HANDHABUNGSHINWEISE".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Vergaser Siehe unter "VERGASER".
Auspuffkrümmer und Schalldämpfer Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
Sekundärluft-Abschaltventil Siehe unter "SEKUNDÄRLUFTSYSTEM".
Kupplungszug Motorseitig lösen.
Kühler Siehe unter "KÜHLER".
Fußschalthebel Siehe unter "LICHTMASCHINE UND
STARTERKUPPLUNG".
Zylinderkopf-Entlüftungsschlauch Siehe unter "NOCKENWELLEN".
Ölschlauch und Öltank-Belüftungsschlauch Siehe unter "OLPUMPE".
Zündspule

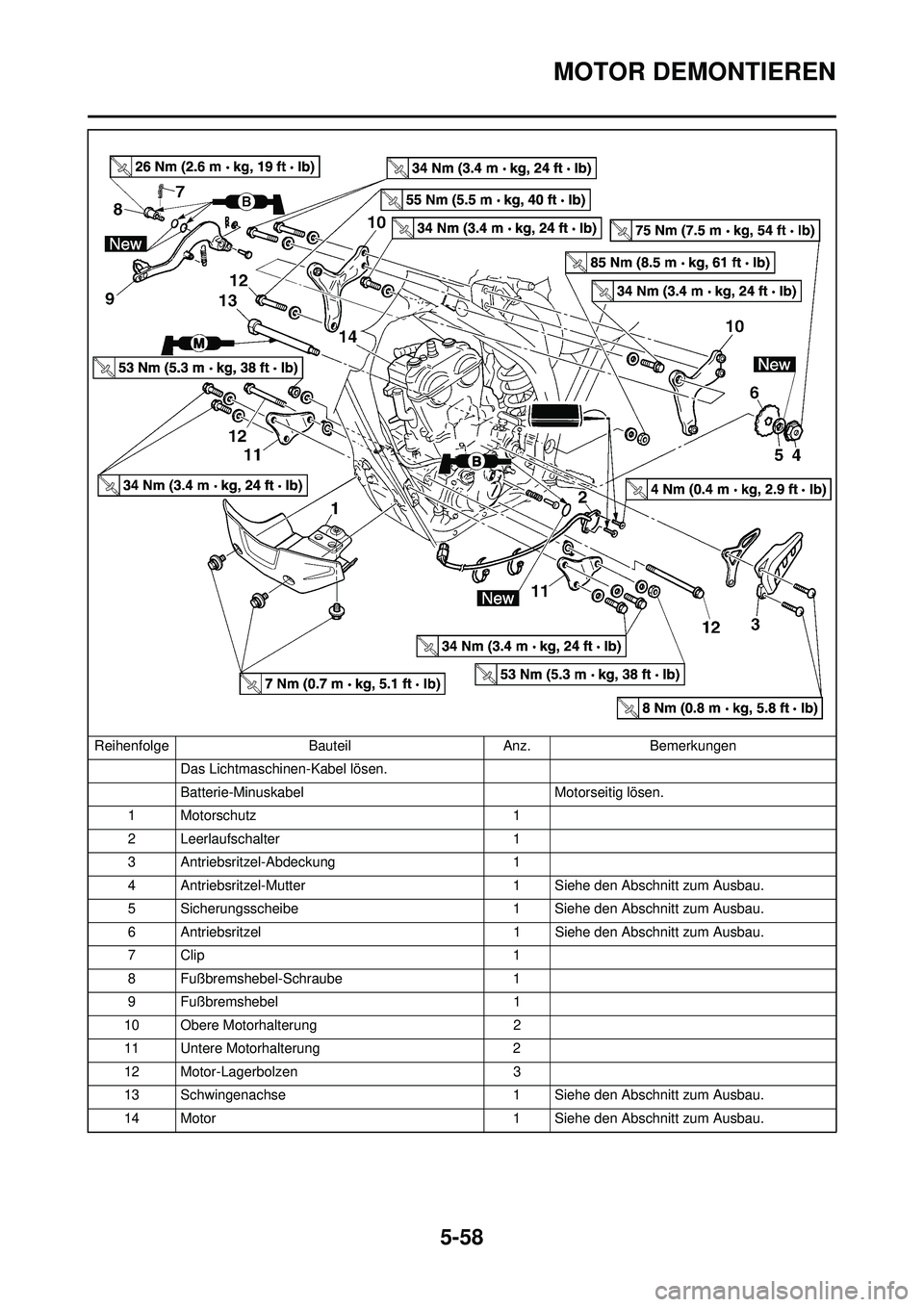

5-58
MOTOR DEMONTIEREN
Das Lichtmaschinen-Kabel lösen.
Batterie-Minuskabel Motorseitig lösen.
1 Motorschutz 1
2 Leerlaufschalter 1
3 Antriebsritzel-Abdeckung 1
4 Antriebsritzel-Mutter 1 Siehe den Abschnitt zum Ausbau.
5 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
6 Antriebsritzel 1 Siehe den Abschnitt zum Ausbau.
7 Clip 1
8 Fußbremshebel-Schraube 1
9 Fußbremshebel 1
10 Obere Motorhalterung 2
11 Untere Motorhalterung 2
12 Motor-Lagerbolzen 3
13 Schwingenachse 1 Siehe den Abschnitt zum Ausbau.
14 Motor 1 Siehe den Abschnitt zum Ausbau.
Reihenfolge
BauteilAnz.Bemerkungen

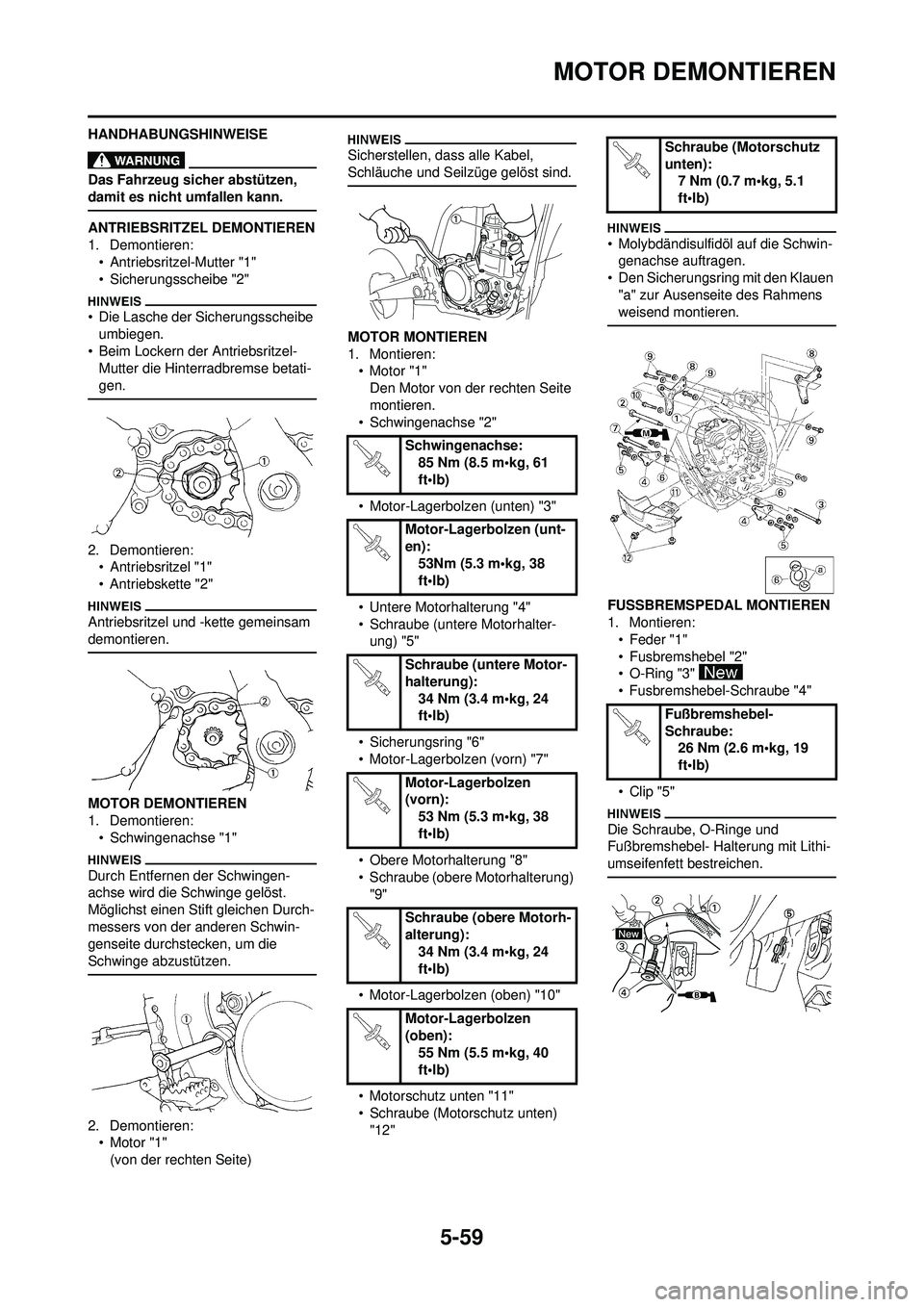

5-59
MOTOR DEMONTIEREN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
ANTRIEBSRITZEL DEMONTIEREN
1. Demontieren:• Antriebsritzel-Mutter "1"
• Sicherungsscheibe "2"
• Die Lasche der Sicherungsscheibe umbiegen.
• Beim Lockern der Antriebsritzel- Mutter die Hinterradbremse betati-
gen.
2. Demontieren:• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
demontieren.
MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse "1"
Durch Entfernen der Schwingen-
achse wird die Schwinge gelöst.
Möglichst einen Stift gleichen Durch-
messers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:•Motor "1"
(von der rechten Seite)
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind.
MOTOR MONTIEREN
1. Montieren:• Motor "1"
Den Motor von der rechten Seite
montieren.
• Schwingenachse "2"
• Motor-Lagerbolzen (unten) "3"
• Untere Motorhalterung "4"
• Schraube (untere Motorhalter- ung) "5"
• Sicherungsring "6"
• Motor-Lagerbolzen (vorn) "7"
• Obere Motorhalterung "8"
• Schraube (obere Motorhalterung) "9"
• Motor-Lagerbolzen (oben) "10"
• Motorschutz unten "11"
• Schraube (Motorschutz unten) "12"
• Molybdändisulfidöl auf die Schwin-genachse auftragen.
• Den Sicherungsring mit den Klauen "a" zur Ausenseite des Rahmens
weisend montieren.
FUSSBREMSPEDAL MONTIEREN
1. Montieren:• Feder "1"
• Fusbremshebel "2"
•O-Ring "3"
• Fusbremshebel-Schraube "4"
•Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
Schwingenachse: 85 Nm (8.5 m•kg, 61
ft•lb)
Motor-Lagerbolzen (unt-
en): 53Nm (5.3 m•kg, 38
ft•lb)
Schraube (untere Motor-
halterung): 34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(vorn): 53 Nm (5.3 m•kg, 38
ft•lb)
Schraube (obere Motorh-
alterung): 34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(oben): 55 Nm (5.5 m•kg, 40
ft•lb)
Schraube (Motorschutz
unten):7 Nm (0.7 m•kg, 5.1
ft•lb)
Fußbremshebel-
Schraube: 26 Nm (2.6 m•kg, 19
ft•lb)

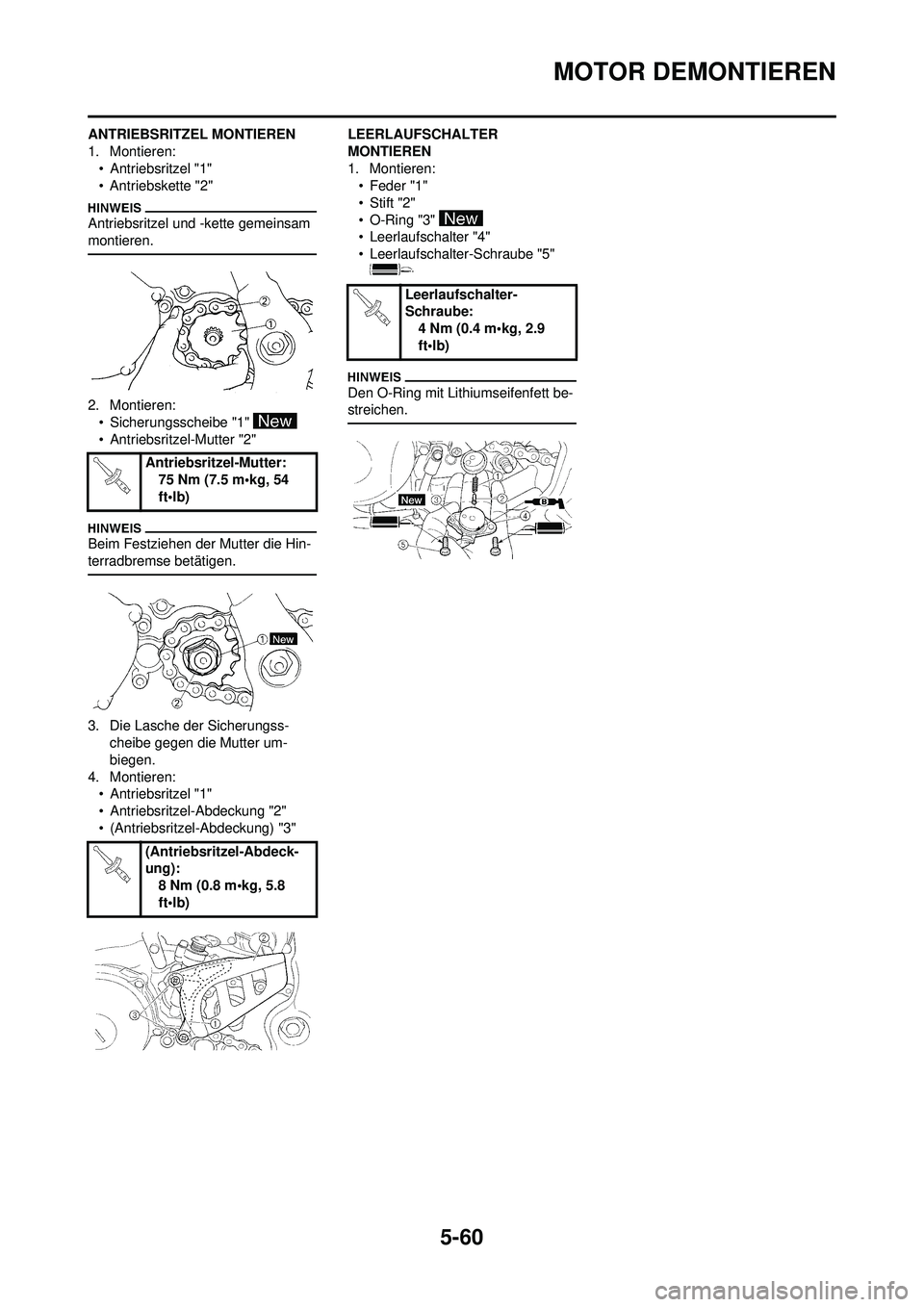

5-60
MOTOR DEMONTIEREN
ANTRIEBSRITZEL MONTIEREN
1. Montieren:• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:• Sicherungsscheibe "1"
• Antriebsritzel-Mutter "2"
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
3. Die Lasche der Sicherungss- cheibe gegen die Mutter um-
biegen.
4. Montieren: • Antriebsritzel "1"
• Antriebsritzel-Abdeckung "2"
• (Antriebsritzel-Abdeckung) "3" LEERLAUFSCHALTER
MONTIEREN
1. Montieren:
• Feder "1"
• Stift "2"
• O-Ring "3"
• Leerlaufschalter "4"
• Leerlaufschalter-Schraube "5"
Den O-Ring mit Lithiumseifenfett be-
streichen.
Antriebsritzel-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
(Antriebsritzel-Abdeck-
ung): 8 Nm (0.8 m•kg, 5.8
ft•lb)
Leerlaufschalter-
Schraube:4 Nm (0.4 m•kg, 2.9
ft•lb)

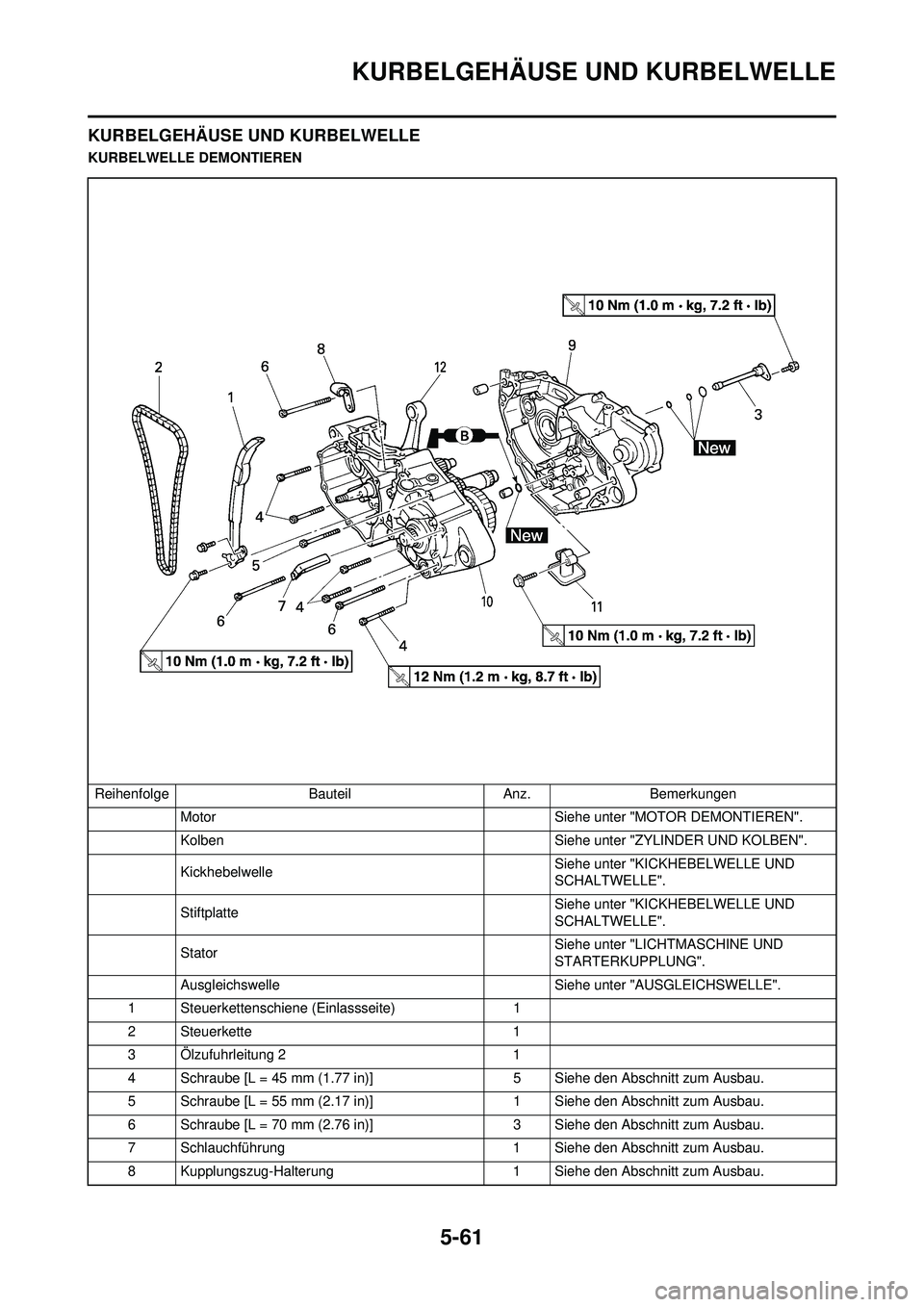

5-61
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Kolben Siehe unter "ZYLINDER UND KOLBEN".
Kickhebelwelle Siehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Stiftplatte Siehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Stator Siehe unter "LICHTMASCHINE UND
STARTERKUPPLUNG".
Ausgleichswelle Siehe unter "AUSGLEICHSWELLE".
1 Steuerkettenschiene (Einlassseite) 1
2 Steuerkette 1
3 Ölzufuhrleitung 2 1
4 Schraube [L = 45 mm (1.77 in)] 5 Siehe den Abschnitt zum Ausbau.
5 Schraube [L = 55 mm (2.17 in)] 1 Siehe den Abschnitt zum Ausbau.
6 Schraube [L = 70 mm (2.76 in)] 3 Siehe den Abschnitt zum Ausbau.
7 Schlauchführung 1 Siehe den Abschnitt zum Ausbau.
8 Kupplungszug-Halterung 1 Siehe den Abschnitt zum Ausbau.
