FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

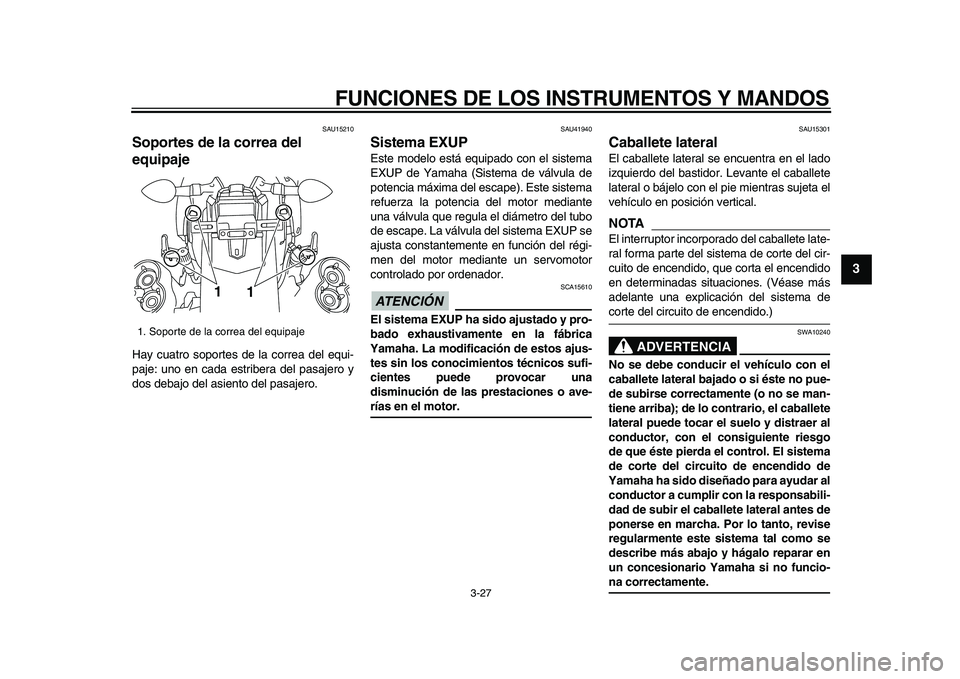

3-27
2
34
5
6
7
8
9

SAU15210
Soportes de la correa del
equipaje
Hay cuatro soportes de la correa del equi-
paje: uno en cada estribera del pasajero y
dos debajo del asiento del pasajero.
SAU41940
Sistema EXUP
Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.
ATENCIÓN

SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-
rías en el motor.
SAU15301
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA

El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA

SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
1. Soporte de la correa del equipaje
1
1
✼✥✺✦✺✣ ✥✪



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

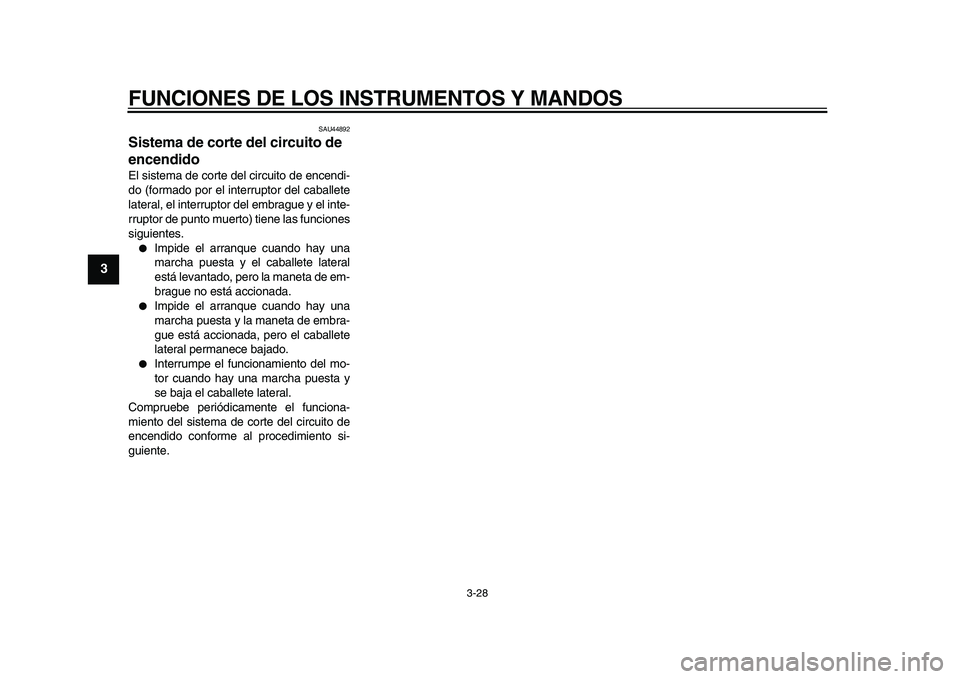

3-28
1
2
3
4
5
6
7
8
9

SAU44892
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.

Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.

Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
✼✥✺✦✺✣ ✥✫



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

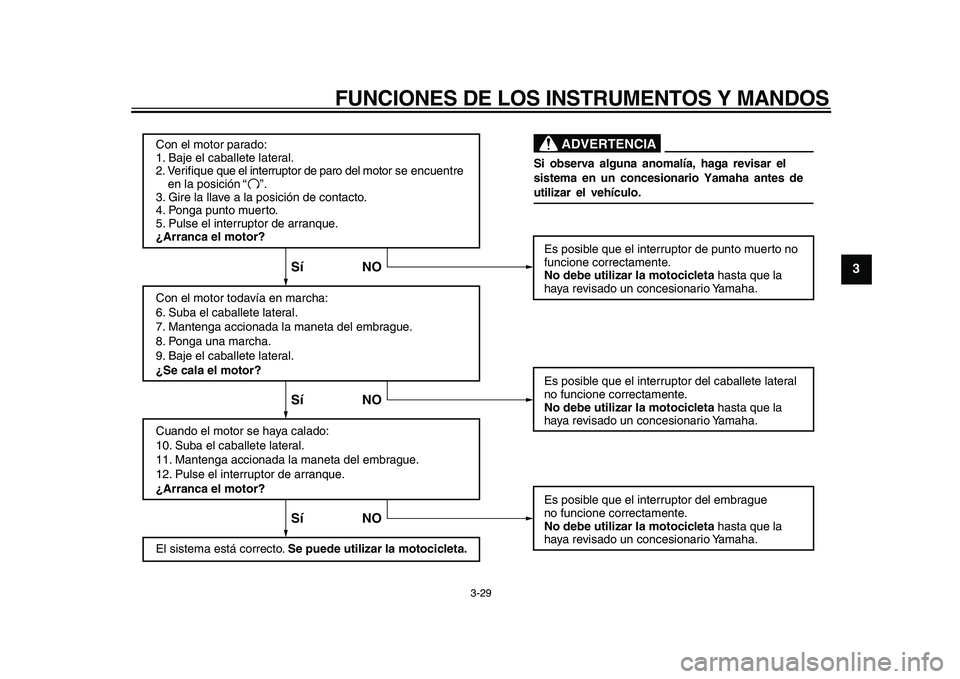

3-29
2
34
5
6
7
8
9
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
✼✥✺✦✺✣ ✥✬


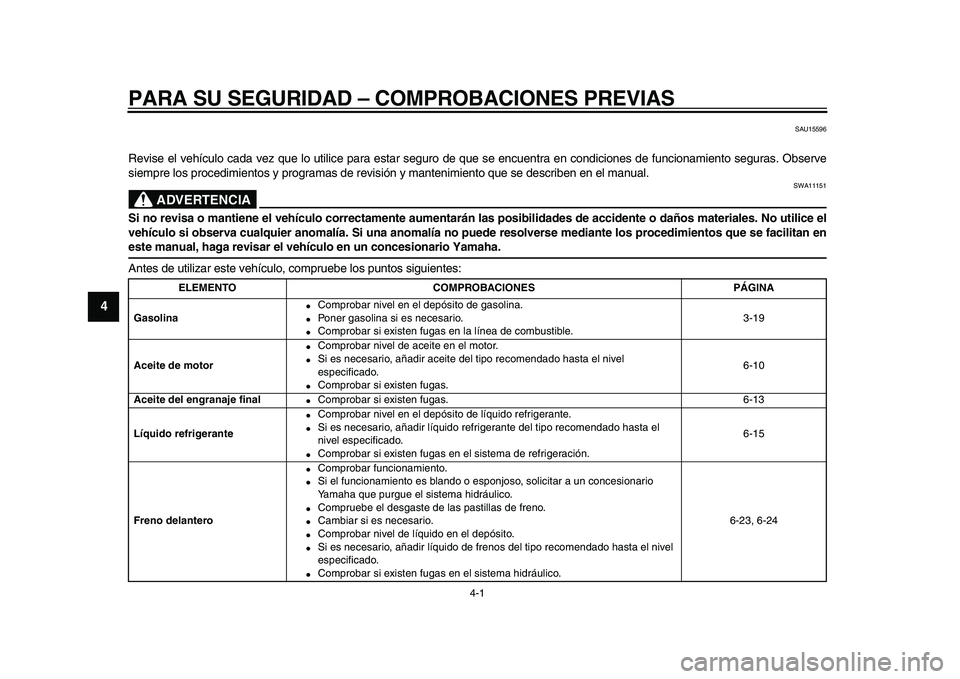

4-1
1
2
3
4
5
6
7
8
9

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA

SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina

Comprobar nivel en el depósito de gasolina.

Poner gasolina si es necesario.

Comprobar si existen fugas en la línea de combustible.3-19
Aceite de motor

Comprobar nivel de aceite en el motor.

Si es necesario, añadir aceite del tipo recomendado hasta el nivel
especificado.

Comprobar si existen fugas.6-10
Aceite del engranaje final

Comprobar si existen fugas. 6-13
Líquido refrigerante

Comprobar nivel en el depósito de líquido refrigerante.

Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el
nivel especificado.

Comprobar si existen fugas en el sistema de refrigeración.6-15
Freno delantero

Comprobar funcionamiento.

Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.

Compruebe el desgaste de las pastillas de freno.

Cambiar si es necesario.

Comprobar nivel de líquido en el depósito.

Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.

Comprobar si existen fugas en el sistema hidráulico.6-23, 6-24
✼✥✺✦✺✣ ✤



PARA SU SEGURIDAD – COMPROBACIONES PREVIAS

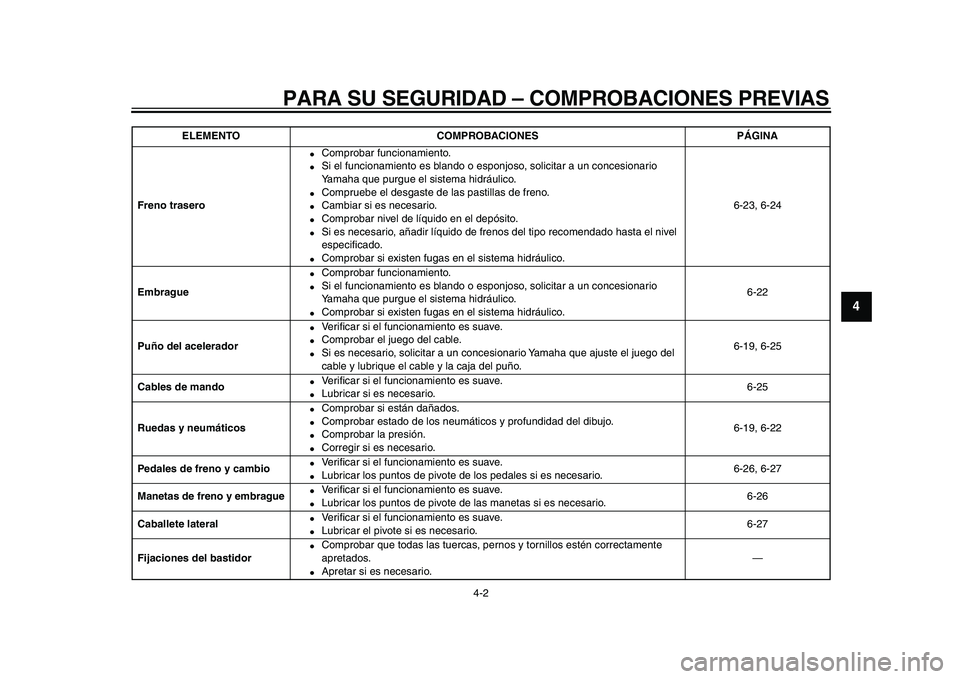

4-2
2
3
45
6
7
8
9

Freno trasero

Comprobar funcionamiento.

Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.

Compruebe el desgaste de las pastillas de freno.

Cambiar si es necesario.

Comprobar nivel de líquido en el depósito.

Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.

Comprobar si existen fugas en el sistema hidráulico.6-23, 6-24
Embrague

Comprobar funcionamiento.

Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.

Comprobar si existen fugas en el sistema hidráulico.6-22
Puño del acelerador

Ve r ificar si el funcionamiento es suave.

Comprobar el juego del cable.

Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-19, 6-25
Cables de mando

Ve r ificar si el funcionamiento es suave.

Lubricar si es necesario.6-25
Ruedas y neumáticos

Comprobar si están dañados.

Comprobar estado de los neumáticos y profundidad del dibujo.

Comprobar la presión.

Corregir si es necesario.6-19, 6-22
Pedales de freno y cambio

Ve r ificar si el funcionamiento es suave.

Lubricar los puntos de pivote de los pedales si es necesario.6-26, 6-27
Manetas de freno y embrague

Ve r ificar si el funcionamiento es suave.

Lubricar los puntos de pivote de las manetas si es necesario.6-26
Caballete lateral

Ve r ificar si el funcionamiento es suave.

Lubricar el pivote si es necesario.6-27
Fijaciones del bastidor

Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.

Apretar si es necesario.—
ELEMENTO COMPROBACIONES PÁGINA
✼✥✺✦✺✣ ✥



PARA SU SEGURIDAD – COMPROBACIONES PREVIAS

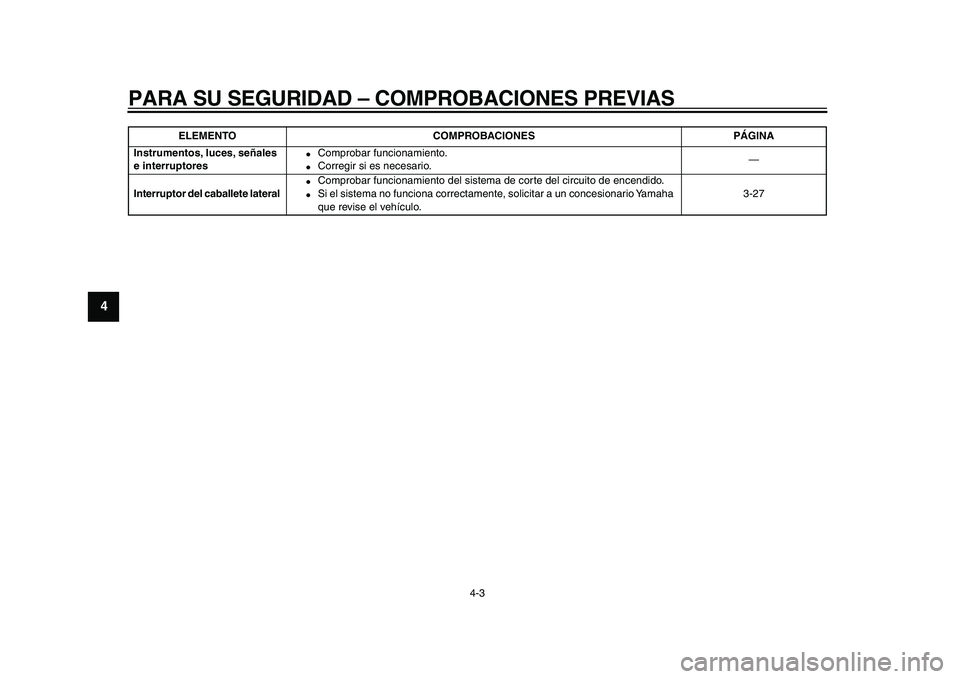

4-3
1
2
3
4
5
6
7
8
9

Instrumentos, luces, señales
e interruptores

Comprobar funcionamiento.

Corregir si es necesario.—
Interruptor del caballete lateral


Comprobar funcionamiento del sistema de corte del circuito de encendido.

Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-27
ELEMENTO COMPROBACIONES PÁGINA
✼✥✺✦✺✣ ✦



5-1
2
3
4
56
7
8
9

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA

SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU46632
NOTA

Este modelo está equipado con:

un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso la pantalla multi-
función muestra el código de error 30,
pero no se trata de un fallo. Gire la lla-
ve a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso la pantalla mul-
tifunción muestra el código de error
70, pero no se trata de un fallo. Pulse
el interruptor de arranque para elimi-
nar el código de error y volver a poner
en marcha el motor.
SAU46530
Arranque del motor
Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:

La transmisión esté en la posición de
punto muerto.

Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la página
3-28.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.

Luz de aviso del nivel de aceite

Luz de aviso del nivel de gasolina

Luz de aviso de la temperatura del lí-
quido refrigerante

Luz de aviso de avería del motor

Luz de aviso del sistema ABS

Luz indicadora del sistema inmoviliza-
dor
ATENCIÓN

SCA11831
Si una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-3
las instrucciones para comprobar el co-
rrespondiente circuito.
✼✥✺✦✺✣ ✤



UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN

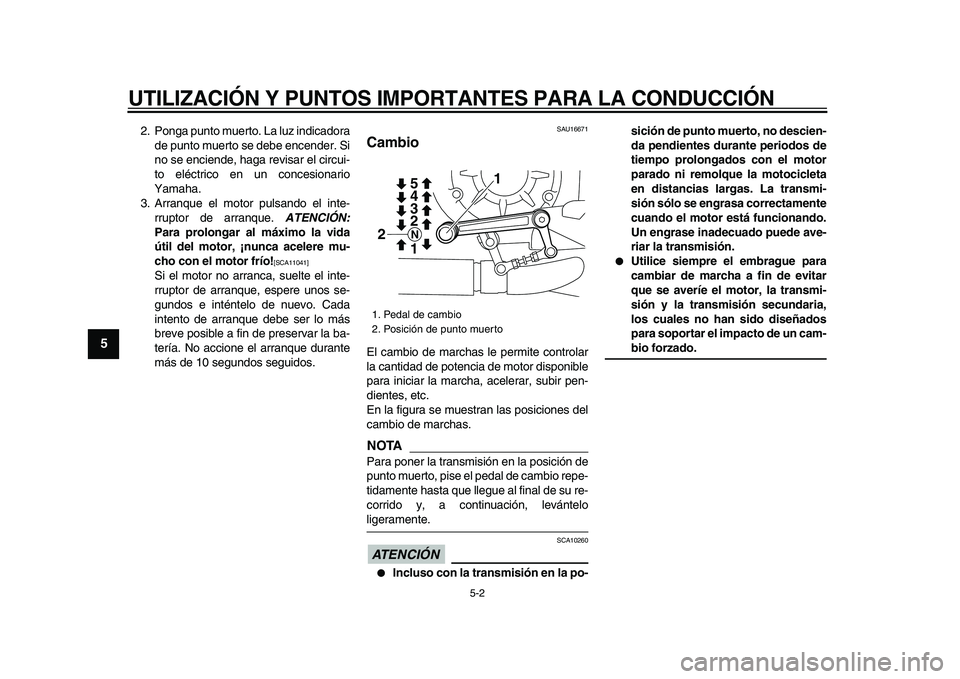

5-2
1
2
3
4
5
6
7
8
9

2. Ponga punto muerto. La luz indicadora
de punto muerto se debe encender. Si
no se enciende, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.
ATENCIÓN:
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere mu-
cho con el motor frío!
[SCA11041]

Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
SAU16671
Cambio
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA

Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN

SCA10260

Incluso con la transmisión en la po-sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.

Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
1
2
2 3
4 5N1
✼✥✺✦✺✣ ✥
