2009 YAMAHA VMAX Manuale de Empleo (in Spanish)

MANUAL DEL PROPIETARIO
2S3-28199-S0VMX17
Lea este manual atentamente antes de utilizar este
vehículo.

SAU26945
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este
se vende.

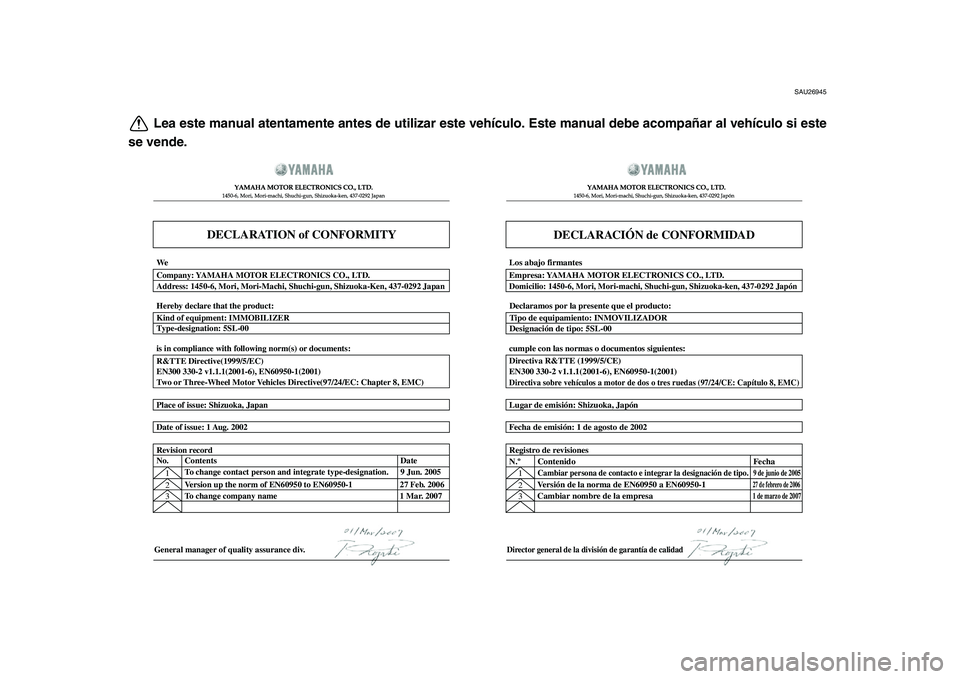

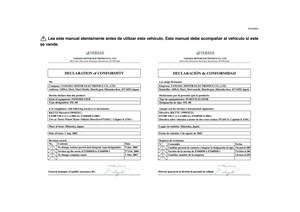

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DECLARACIÓN de CONFORMIDAD
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japón
Director general de la división de garantía de calidad
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versión de la norma de EN60950 a EN60950-1
Cambiar nombre de la empresa
27 de febrero de 20061 de marzo de 2007
2
3 Registro de revisiones
N.º Contenido Fecha
Cambiar persona de contacto e integrar la designación de tipo.
9 de junio de 2005
Date of issue: 1 Aug. 2002
Fecha de emisión: 1 de agosto de 2002
Place of issue: Shizuoka, Japan
Lugar de emisión: Shizuoka, Japón
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Directiva sobre vehículos a motor de dos o tres ruedas (97/24/CE: Capítulo 8, EMC)cumple con las normas o documentos siguientes:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo de equipamiento: INMOVILIZADOR
Designación de tipo: 5SL-00 Declaramos por la presente que el producto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Empresa: YAMAHA MOTOR ELECTRONICS CO., LTD.Domicilio: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 JapónLos abajo firmantes

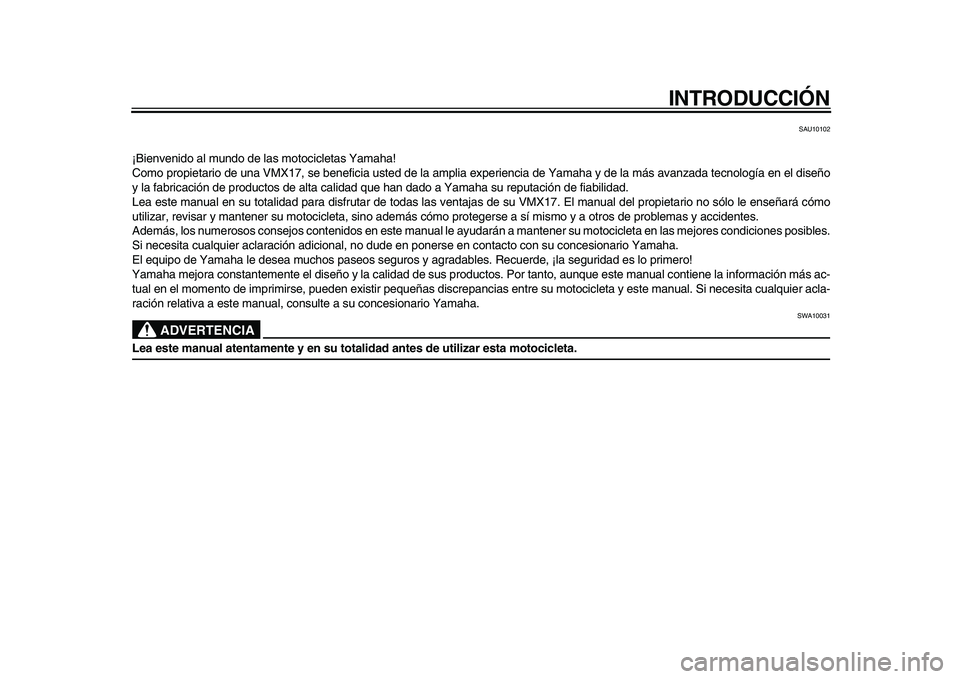

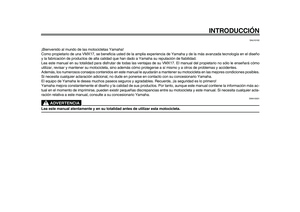

INTRODUCCIÓN
SAU10102
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una VMX17, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el diseño
y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su VMX17. El manual del propietario no sólo le enseñará cómo
utilizar, revisar y mantener su motocicleta, sino además cómo protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones posibles.
Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por tanto, aunque este manual contiene la información más ac-
tual en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Si necesita cualquier acla-
ración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA

SWA10031
Lea este manual atentamente y en su totalidad antes de utilizar esta motocicleta.
✼✥✺✦✺✣ ✤


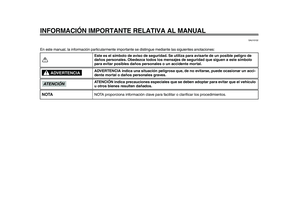

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
✼✥✺✦✺✣ ✤


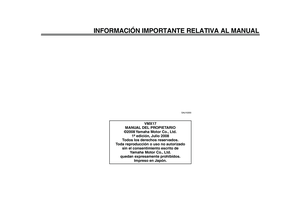

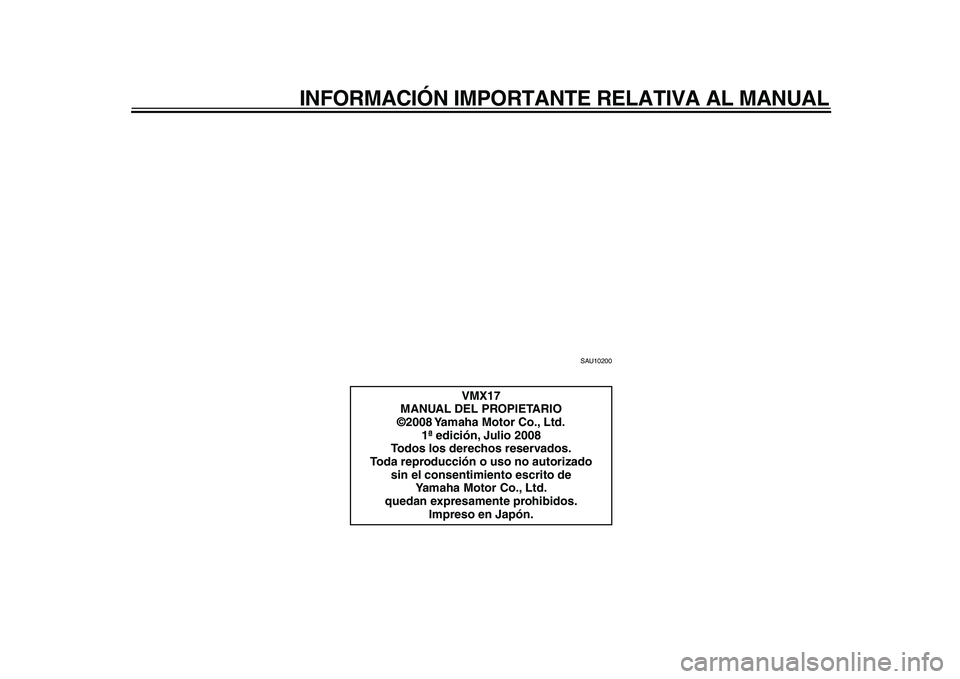

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10200
VMX17
MANUAL DEL PROPIETARIO
©2008 Yamaha Motor Co., Ltd.
1ª edición, Julio 2008
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en Japón.
✼✥✺✦✺✣ ✥


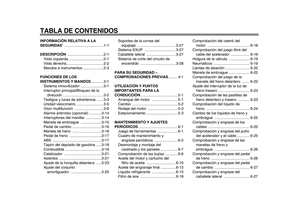

TABLA DE CONTENIDOS
INFORMACIÓN RELATIVA A LA
SEGURIDAD
......................................1-1
DESCRIPCIÓN
...................................2-1

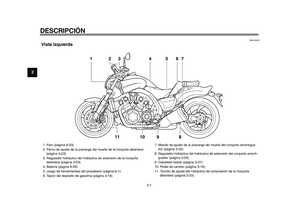

Vista izquierda ..................................2-1

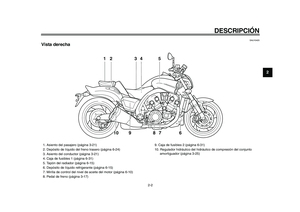

Vista derecha....................................2-2

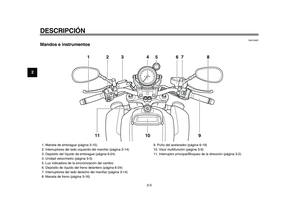

Mandos e instrumentos ....................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
............3-1

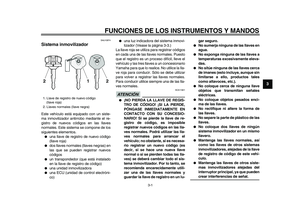

Sistema inmovilizador ......................3-1

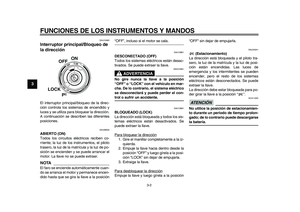

Interruptor principal/Bloqueo de la
dirección .......................................3-2

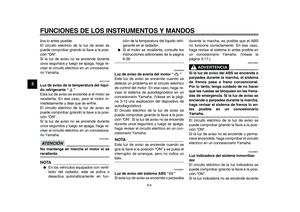

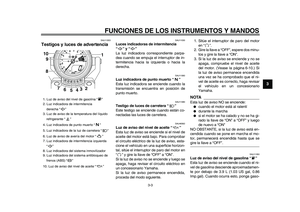

Testigos y luces de advertencia ......3-3

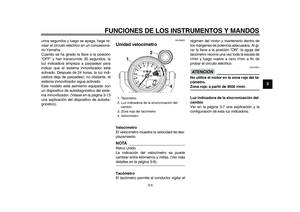

Unidad velocímetro ..........................3-5

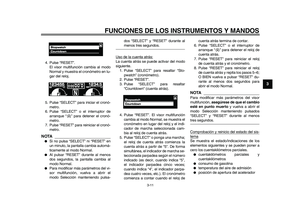

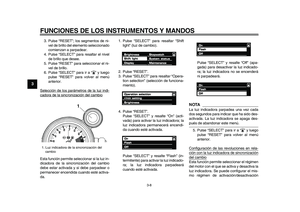

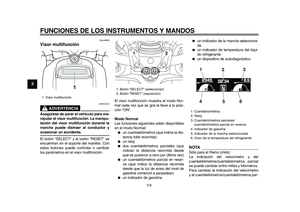

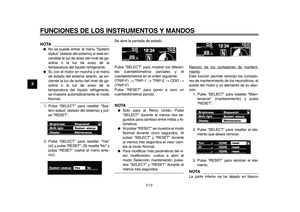

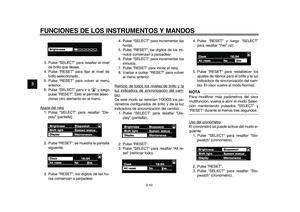

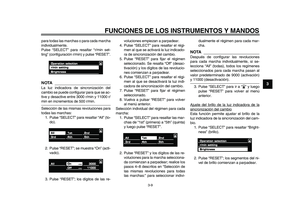

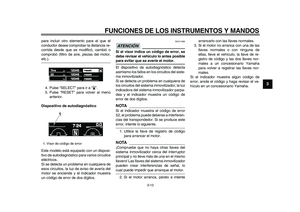

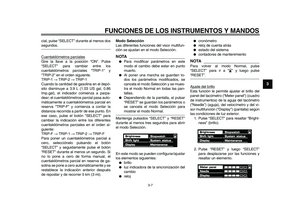

Visor multifunción ............................3-6

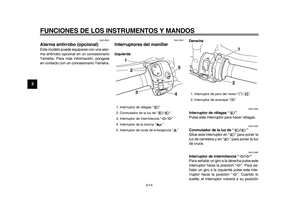

Alarma antirrobo (opcional) ...........3-14
Interruptores del manillar ...............3-14

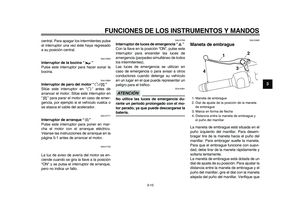

Maneta de embrague ....................3-15

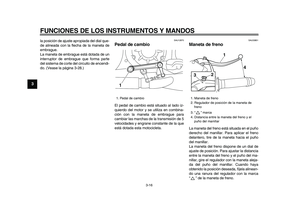

Pedal de cambio ............................3-16
Maneta de freno ............................3-16

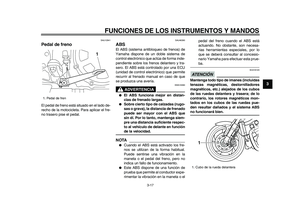

Pedal de freno ...............................3-17
ABS ...............................................3-17

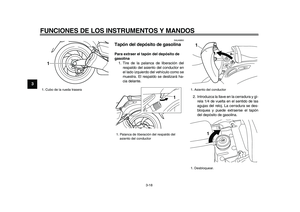

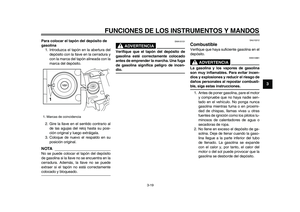

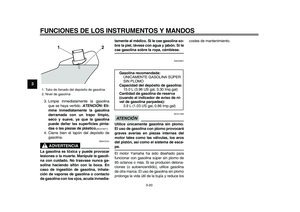

Tapón del depósito de gasolina .....3-18
Combustible ...................................3-19

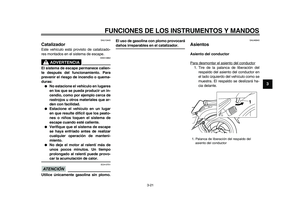

Catalizador ....................................3-21

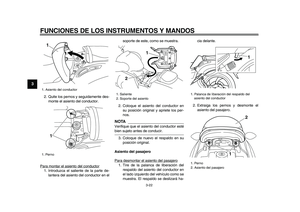

Asientos .........................................3-21

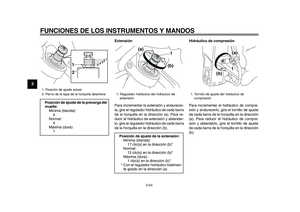

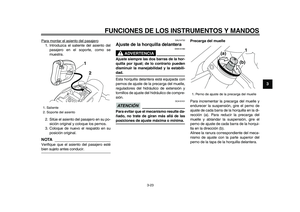

Ajuste de la horquilla delantera .....3-23

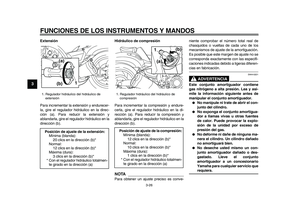

Ajuste del conjunto

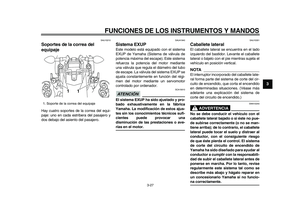

amortiguador ..............................3-25Soportes de la correa del
equipaje ..................................... 3-27
Sistema EXUP .............................. 3-27
Caballete lateral ............................ 3-27

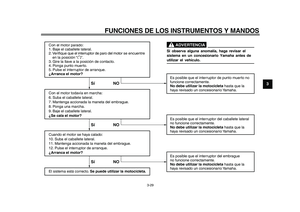

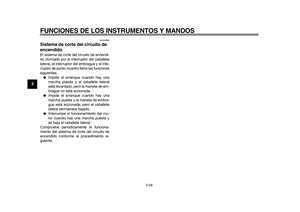

Sistema de corte del circuito de
encendido .................................. 3-28

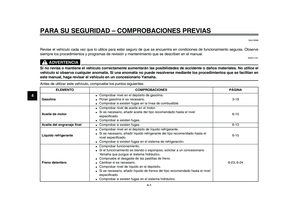

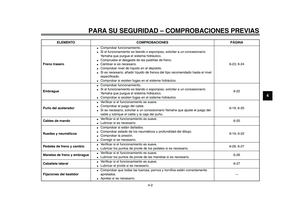

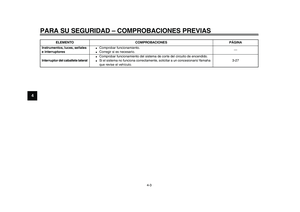

PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS
......... 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
.................................... 5-1

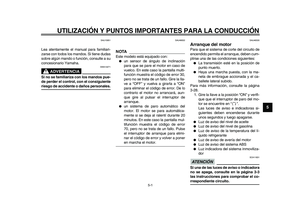

Arranque del motor ......................... 5-1

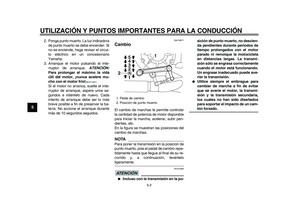

Cambio ............................................ 5-2

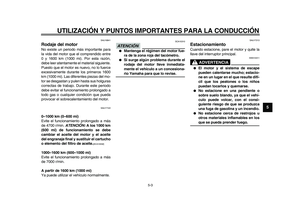

Rodaje del motor ............................. 5-3
Estacionamiento .............................. 5-3

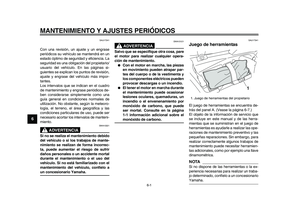

MANTENIMIENTO Y AJUSTES
PERIÓDICOS
...................................... 6-1
Juego de herramientas ................... 6-1

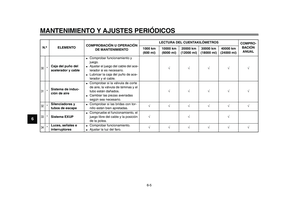

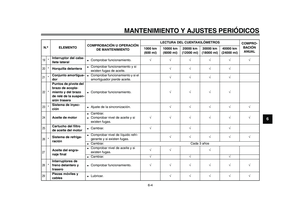

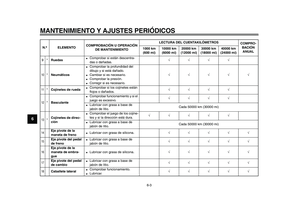

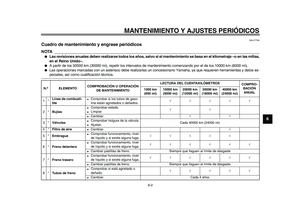

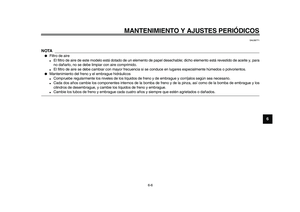

Cuadro de mantenimiento y
engrase periódicos ...................... 6-2

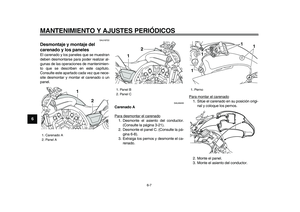

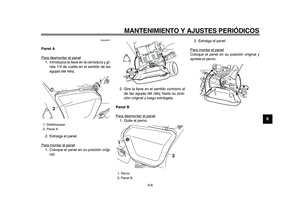

Desmontaje y montaje del
carenado y los paneles ................ 6-7

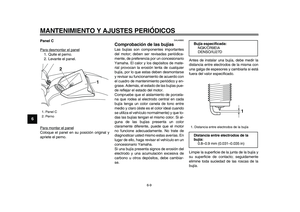

Comprobación de las bujías ............ 6-9

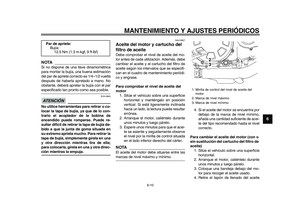

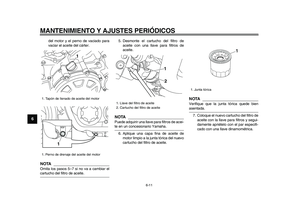

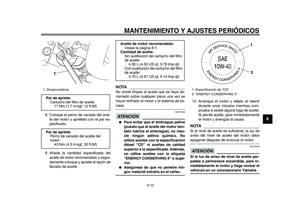

Aceite del motor y cartucho del
filtro de aceite ............................ 6-10

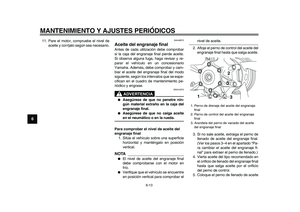

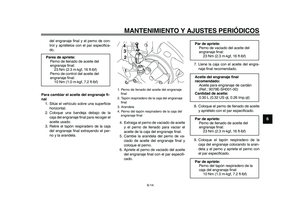

Aceite del engranaje final .............. 6-13

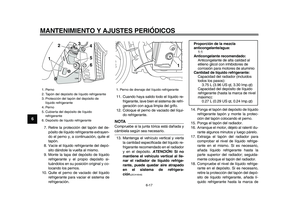

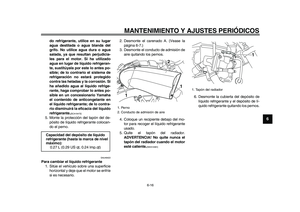

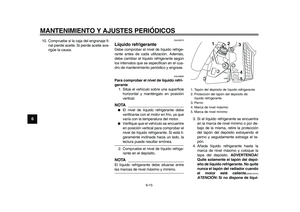

Líquido refrigerante ....................... 6-15

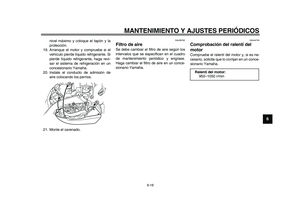

Filtro de aire .................................. 6-18Comprobación del ralentí del
motor ......................................... 6-18

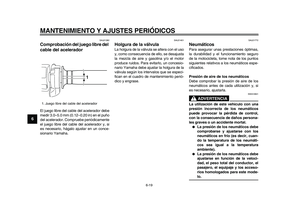

Comprobación del juego libre del
cable del acelerador .................. 6-19
Holgura de la válvula .................... 6-19

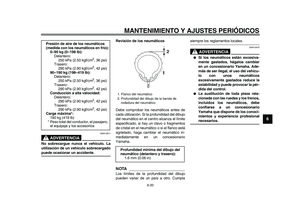

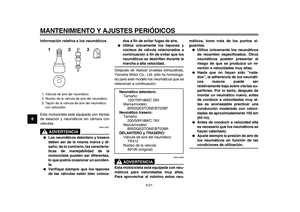

Neumáticos ................................... 6-19

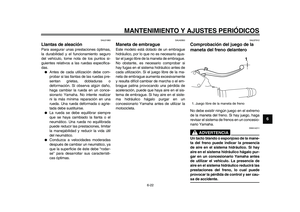

Llantas de aleación ....................... 6-22
Maneta de embrague .................... 6-22
Comprobación del juego de la
maneta del freno delantero ....... 6-22

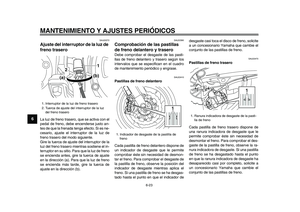

Ajuste del interruptor de la luz de
freno trasero .............................. 6-23
Comprobación de las pastillas de
freno delantero y trasero ........... 6-23

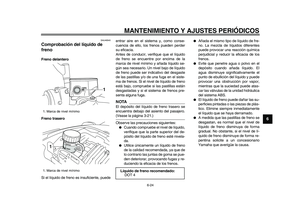

Comprobación del líquido de
freno .......................................... 6-24

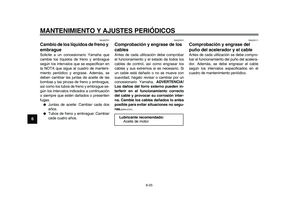

Cambio de los líquidos de freno y
embrague .................................. 6-25
Comprobación y engrase de los
cables ........................................ 6-25
Comprobación y engrase del puño
del acelerador y el cable ............ 6-25

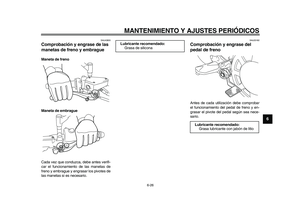

Comprobación y engrase de las
manetas de freno y
embrague .................................. 6-26
Comprobación y engrase del pedal
de freno ..................................... 6-26

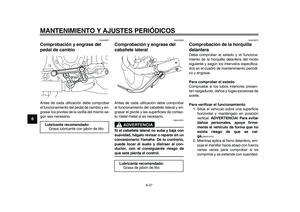

Comprobación y engrase del pedal
de cambio .................................. 6-27
Comprobación y engrase del
caballete lateral ......................... 6-27
✼✥✺✦✺✣ ✤


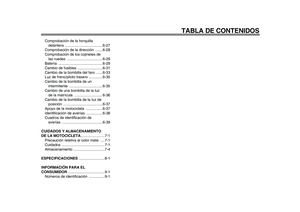

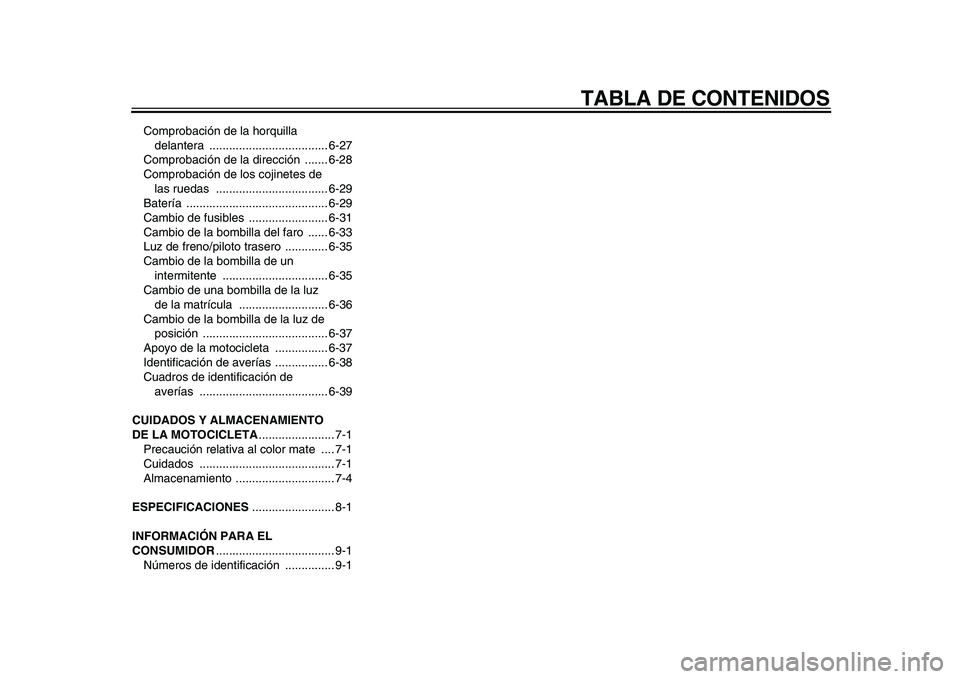

TABLA DE CONTENIDOS
Comprobación de la horquilla
delantera .................................... 6-27

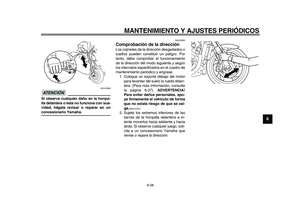

Comprobación de la dirección ....... 6-28

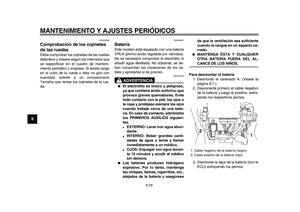

Comprobación de los cojinetes de
las ruedas .................................. 6-29

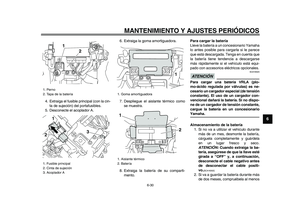

Batería ........................................... 6-29

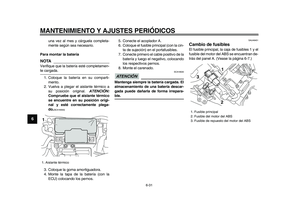

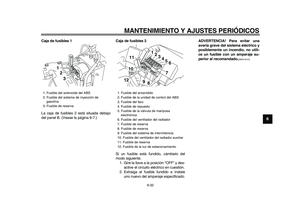

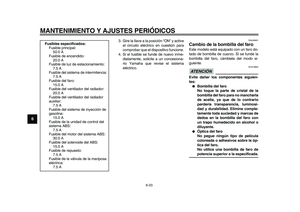

Cambio de fusibles ........................ 6-31

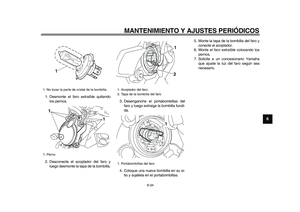

Cambio de la bombilla del faro ...... 6-33

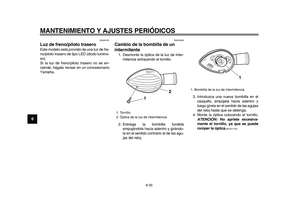

Luz de freno/piloto trasero ............. 6-35
Cambio de la bombilla de un
intermitente ................................ 6-35

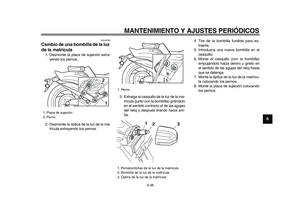

Cambio de una bombilla de la luz
de la matrícula ........................... 6-36

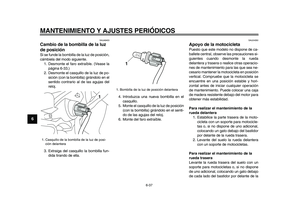

Cambio de la bombilla de la luz de
posición ...................................... 6-37
Apoyo de la motocicleta ................ 6-37

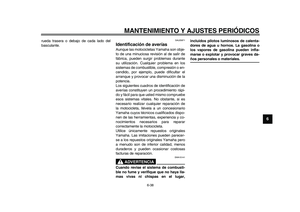

Identificación de averías ................ 6-38

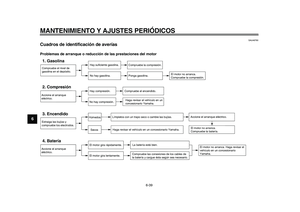

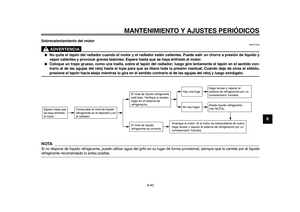

Cuadros de identificación de
averías ....................................... 6-39
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA
....................... 7-1

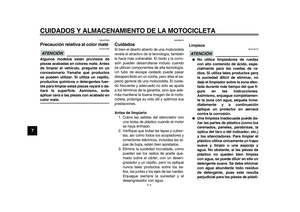

Precaución relativa al color mate .... 7-1

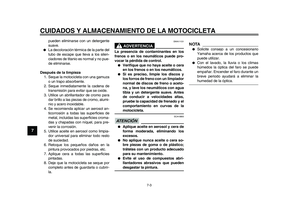

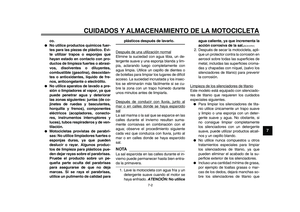

Cuidados ......................................... 7-1

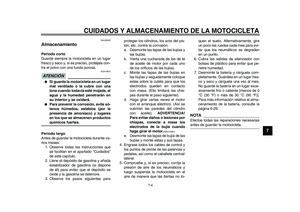

Almacenamiento .............................. 7-4

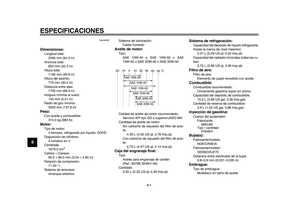

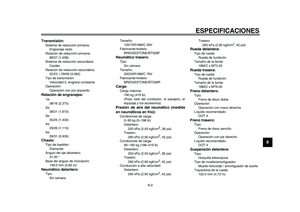

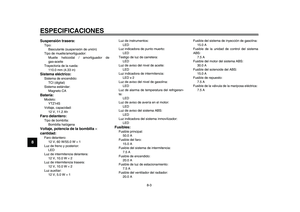

ESPECIFICACIONES
......................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
.................................... 9-1

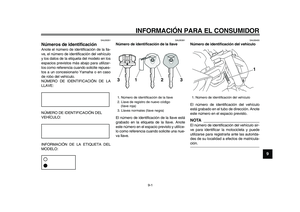

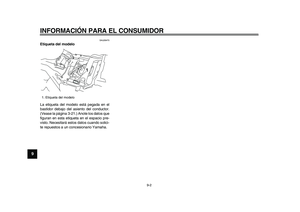

Números de identificación ............... 9-1
✼✥✺✦✺✣ ✥



1-1
1

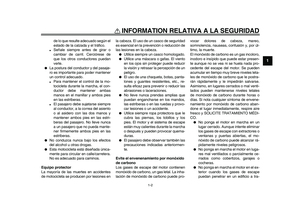

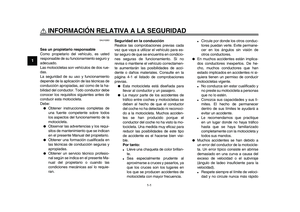

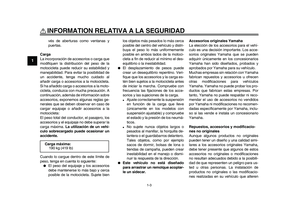

INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10283
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Las motocicletas son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir esta motocicleta.
Debe:

Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de la
motocicleta.

Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.

Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.

Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.
Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.

Esta motocicleta está diseñada para
llevar al conductor y un pasajero.

La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado ni reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:

Lleve una chaqueta de color brillan-
te.

Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.

Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.

No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.

Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.

Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.

Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
exceso de velocidad o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).

Respete siempre el límite de veloci-
dad y no circule nunca más rápido
✼✥✺✦✺✣ ✤
