2009 YAMAHA VMAX Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-40
2
3
4
5
67
8
9

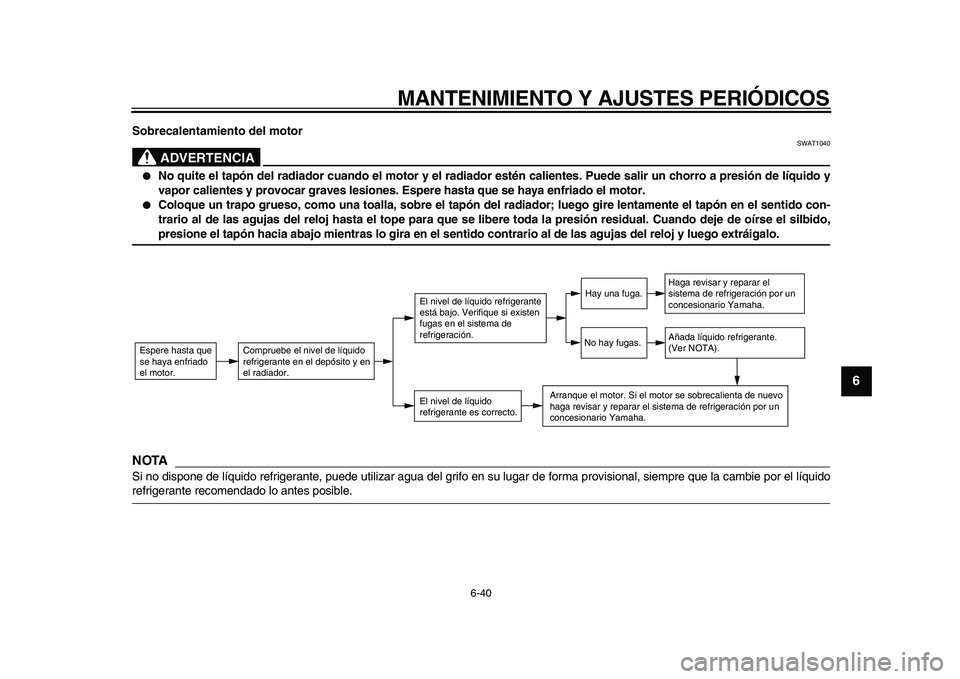

Sobrecalentamiento del motor
ADVERTENCIA

SWAT1040

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTA

Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
✼✥✺✦✺✣ ✧✣



7-1
1
2
3
4
5
6
7
8
9

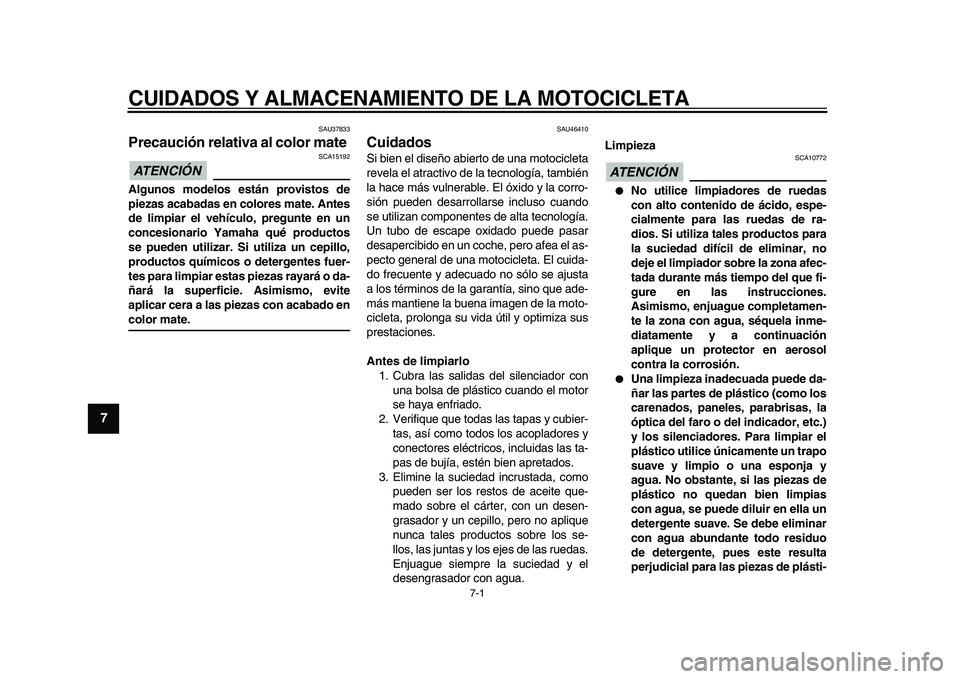

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU37833
Precaución relativa al color mate
ATENCIÓN

SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU46410
Cuidados
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas del silenciador con
una bolsa de plástico cuando el motor
se haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y el
desengrasador con agua.
Limpieza
ATENCIÓN

SCA10772

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
✼✥✺✦✺✣ ✤


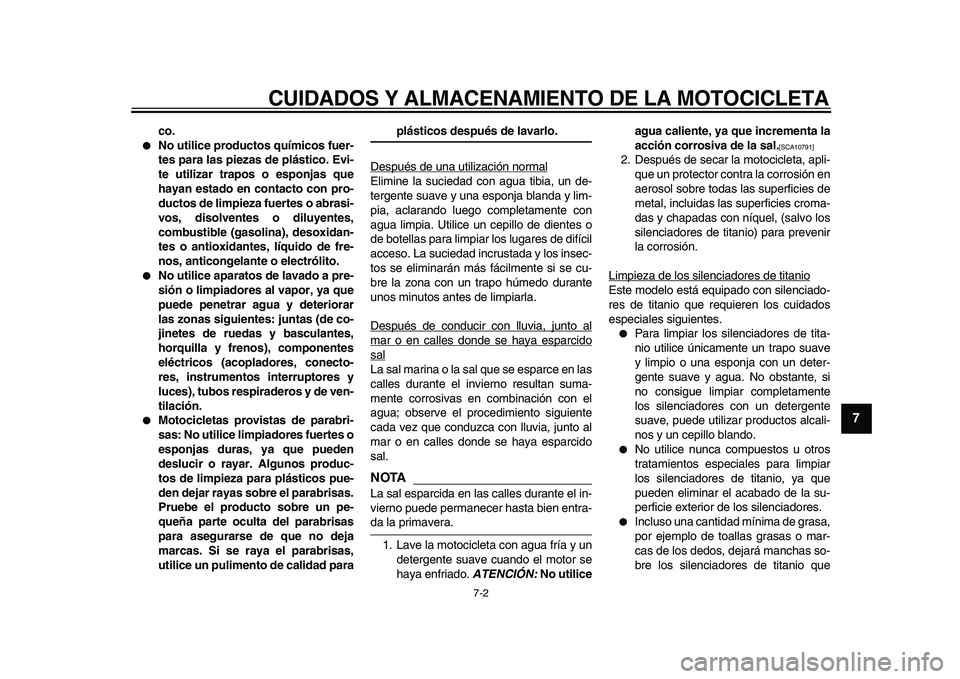

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
2
3
4
5
6
78
9

co.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-
tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisas
para asegurarse de que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTA

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.
ATENCIÓN:
No utiliceagua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]

2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, (salvo los
silenciadores de titanio) para prevenir
la corrosión.
Limpieza de los silenciadores de titanio
Este modelo está equipado con silenciado-
res de titanio que requieren los cuidados
especiales siguientes.


Para limpiar los silenciadores de tita-
nio utilice únicamente un trapo suave
y limpio o una esponja con un deter-
gente suave y agua. No obstante, si
no consigue limpiar completamente
los silenciadores con un detergente
suave, puede utilizar productos alcali-
nos y un cepillo blando.

No utilice nunca compuestos u otros
tratamientos especiales para limpiar
los silenciadores de titanio, ya que
pueden eliminar el acabado de la su-
perficie exterior de los silenciadores.

Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre los silenciadores de titanio que
✼✥✺✦✺✣ ✥



CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
1
2
3
4
5
6
7
8
9

pueden eliminarse con un detergente
suave.

La decoloración térmica de la parte del
tubo de escape que lleva a los silen-
ciadores de titanio es normal y no pue-
de eliminarse.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA

SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y
los forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA


Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
✼✥✺✦✺✣ ✦



CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
2
3
4
5
6
78
9

SAU26242

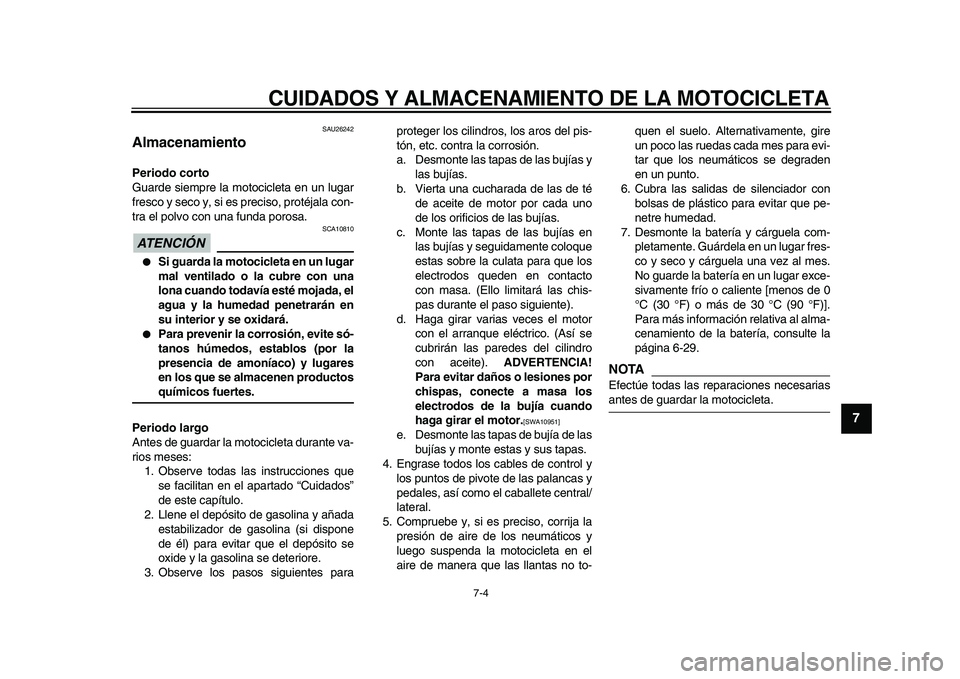

Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.
ATENCIÓN

SCA10810

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes paraproteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite).
ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]

e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-29.
NOTA

Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
✼✥✺✦✺✣ ✧



8-1
1
2
3
4
5
6
7
8
9

ESPECIFICACIONES
SAU2633P
Dimensiones:
Longitud total:
2395 mm (94.3 in)
Anchura total:
820 mm (32.3 in)
Altura total:
1190 mm (46.9 in)
Altura del asiento:
775 mm (30.5 in)
Distancia entre ejes:
1700 mm (66.9 in)
Holgura mínima al suelo:
140 mm (5.51 in)
Radio de giro mínimo:
3500 mm (137.8 in)
Peso:
Con aceite y combustible:
310.0 kg (683 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en V
Cilindrada:
1679.0 cm
3

Calibre
×
Carrera:
90.0
×
66.0 mm (3.54
×
2.60 in)
Relación de compresión:
11.30 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE 10W-40 o SAE 10W-50 o SAE
15W-40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de acei-
te:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Con cartucho de repuesto del filtro de acei-
te:
4.70 L (4.97 US qt, 4.14 Imp.qt)
Caja del engranaje final:
Tipo:
Aceite para engranaje de cardán
(Ref.: 9079E-SH001-00)
Cantidad:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Cantidad de reserva de combustible:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Fabricante:
MIKUNI
Tipo / cantidad:
EIS48/4
Bujía(s):
Fabricante/modelo:
NGK/CR9EIA
Fabricante/modelo:
DENSO/IU27D
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✥✺✦✺✣ ✤



ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
86/57 (1.509)
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
22/23
×
29/09 (3.082)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/16 (2.375)
2a:
38/21 (1.810)
3a:
35/25 (1.400)
4a:

29/26 (1.115)
5a:

29/31 (0.935)
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero:
31.00 °
Base del ángulo de inclinación:
148.0 mm (5.83 in)
Neumático delantero:
Tipo:
Sin cámaraTamaño:
120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
200/50R18M/C 76V
Fabricante/modelo:
BRIDGESTONE/BT028R
Carga:
Carga máxima:
190 kg (419 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Condiciones de carga:
90–190 kg (198–419 lb)
Delantero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conducción a alta velocidad:
Delantero:
290 kPa (2.90 kgf/cm
2

, 42 psi)Trasero:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT6.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)
✼✥✺✦✺✣ ✥



ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

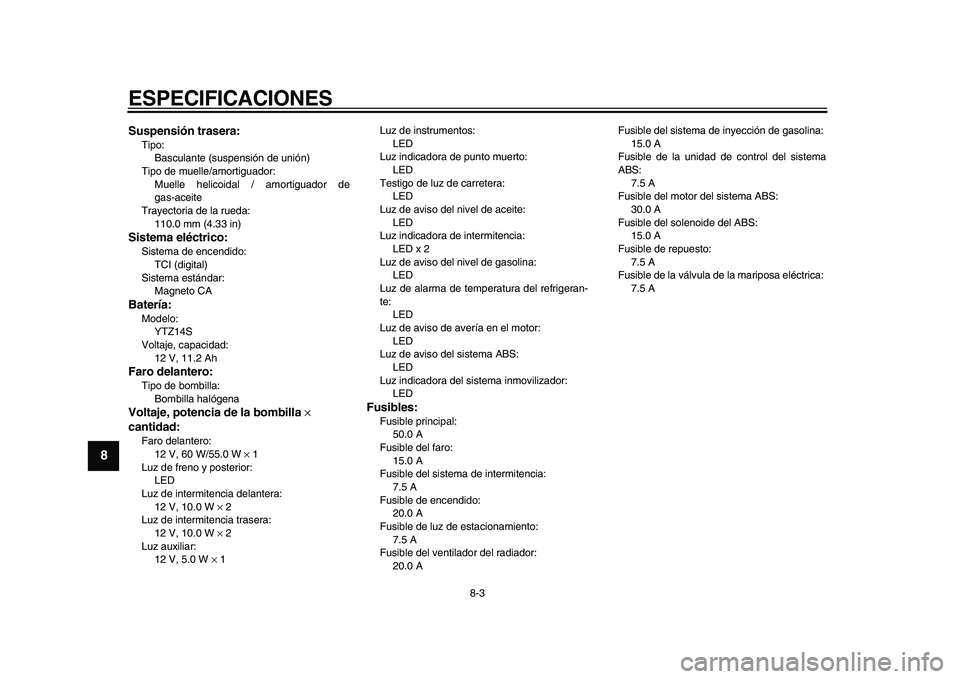

Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×

cantidad:
Faro delantero:
12 V, 60 W/55.0 W
×
1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del ventilador del radiador:
20.0 AFusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
✼✥✺✦✺✣ ✦
