2009 YAMAHA SUPERJET Betriebsanleitungen (in German)

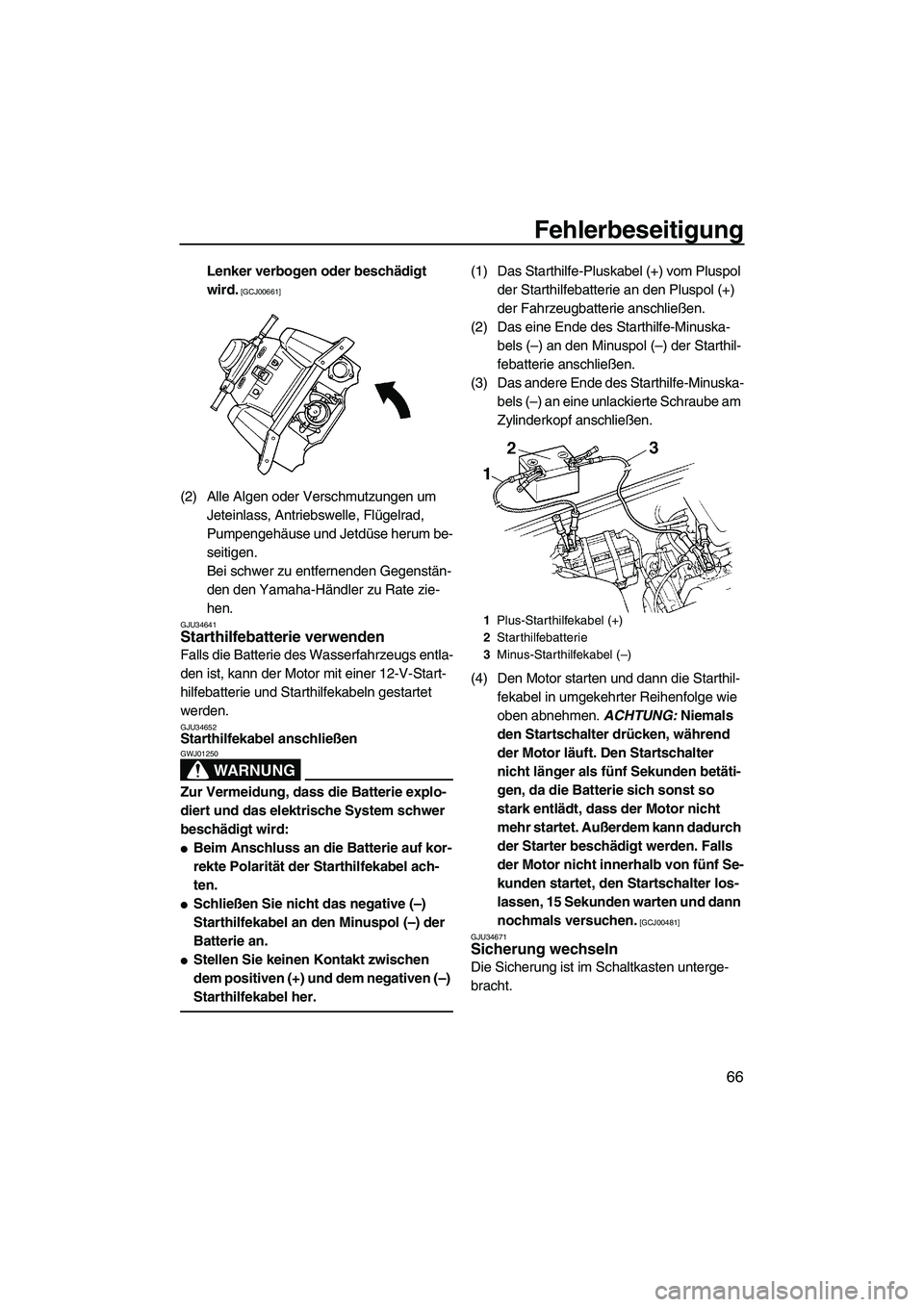

Fehlerbeseitigung
66
Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34652Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:

Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.

Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska-
bels (–) an eine unlackierte Schraube am
Zylinderkopf anschließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. ACHTUNG: Niemals
den Startschalter drücken, während
der Motor läuft. Den Startschalter
nicht länger als fünf Sekunden betäti-
gen, da die Batterie sich sonst so
stark entlädt, dass der Motor nicht
mehr startet. Außerdem kann dadurch
der Starter beschädigt werden. Falls
der Motor nicht innerhalb von fünf Se-
kunden startet, den Startschalter los-
lassen, 15 Sekunden warten und dann
nochmals versuchen.
[GCJ00481]
GJU34671
Sicherung wechseln
Die Sicherung ist im Schaltkasten unterge-
bracht.
1Plus-Starthilfekabel (+)
2Starthilfebatterie
3Minus-Starthilfekabel (–)
UF2F71G0.book Page 66 Thursday, April 10, 2008 1:00 PM

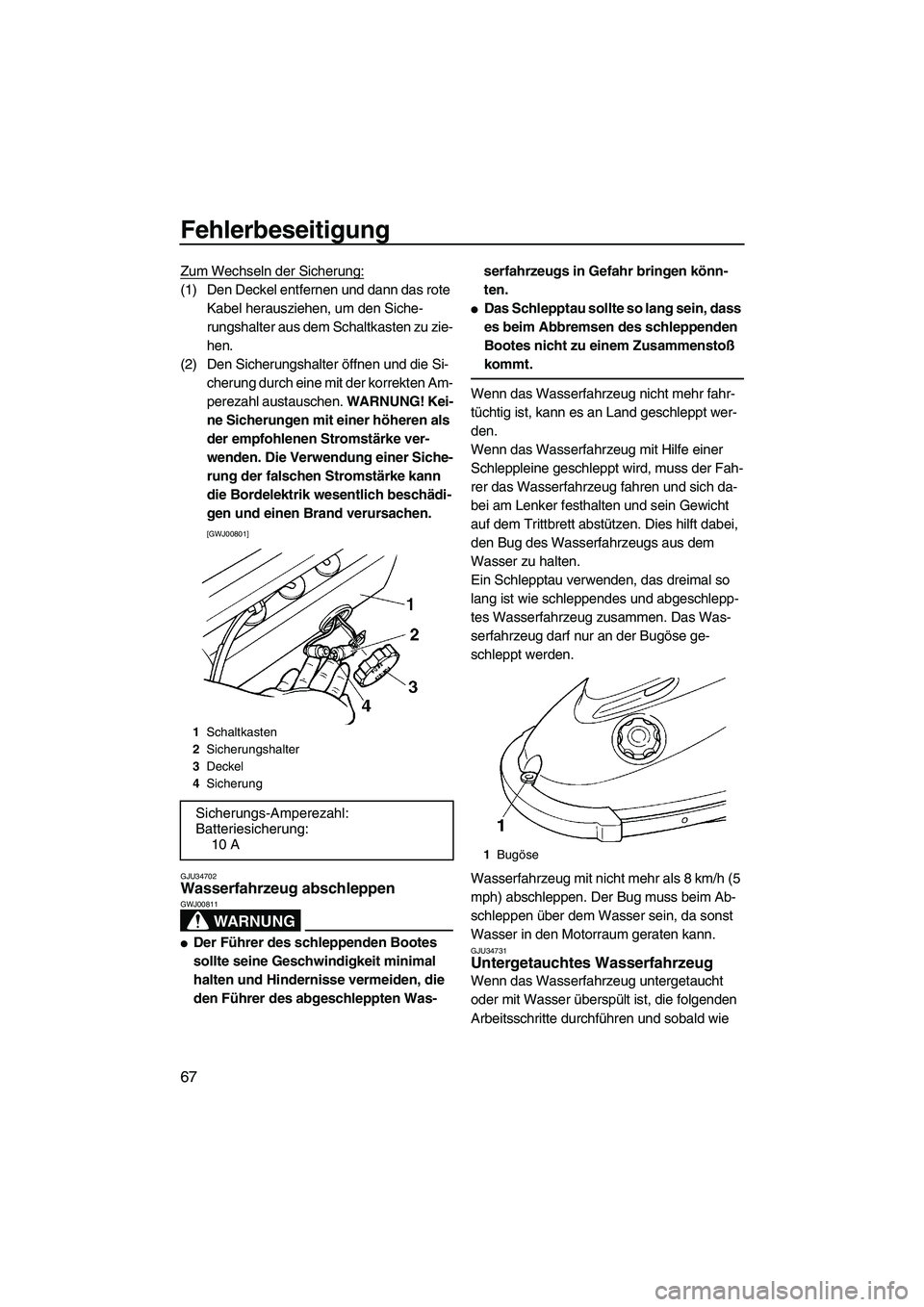

Fehlerbeseitigung
67
Zum Wechseln der Sicherung:
(1) Den Deckel entfernen und dann das rote
Kabel herausziehen, um den Siche-
rungshalter aus dem Schaltkasten zu zie-
hen.
(2) Den Sicherungshalter öffnen und die Si-
cherung durch eine mit der korrekten Am-
perezahl austauschen. WARNUNG! Kei-
ne Sicherungen mit einer höheren als
der empfohlenen Stromstärke ver-
wenden. Die Verwendung einer Siche-
rung der falschen Stromstärke kann
die Bordelektrik wesentlich beschädi-
gen und einen Brand verursachen.

[GWJ00801]
GJU34702
Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Wenn das Wasserfahrzeug mit Hilfe einer
Schleppleine geschleppt wird, muss der Fah-
rer das Wasserfahrzeug fahren und sich da-
bei am Lenker festhalten und sein Gewicht
auf dem Trittbrett abstützen. Dies hilft dabei,
den Bug des Wasserfahrzeugs aus dem
Wasser zu halten.
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen. Das Was-
serfahrzeug darf nur an der Bugöse ge-
schleppt werden.
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. Der Bug muss beim Ab-
schleppen über dem Wasser sein, da sonst
Wasser in den Motorraum geraten kann.
GJU34731Untergetauchtes Wasserfahrzeug
Wenn das Wasserfahrzeug untergetaucht
oder mit Wasser überspült ist, die folgenden
Arbeitsschritte durchführen und sobald wie
1Schaltkasten
2Sicherungshalter
3Deckel
4Sicherung
Sicherungs-Amperezahl:
Batteriesicherung:
10 A
1Bugöse
UF2F71G0.book Page 67 Thursday, April 10, 2008 1:00 PM

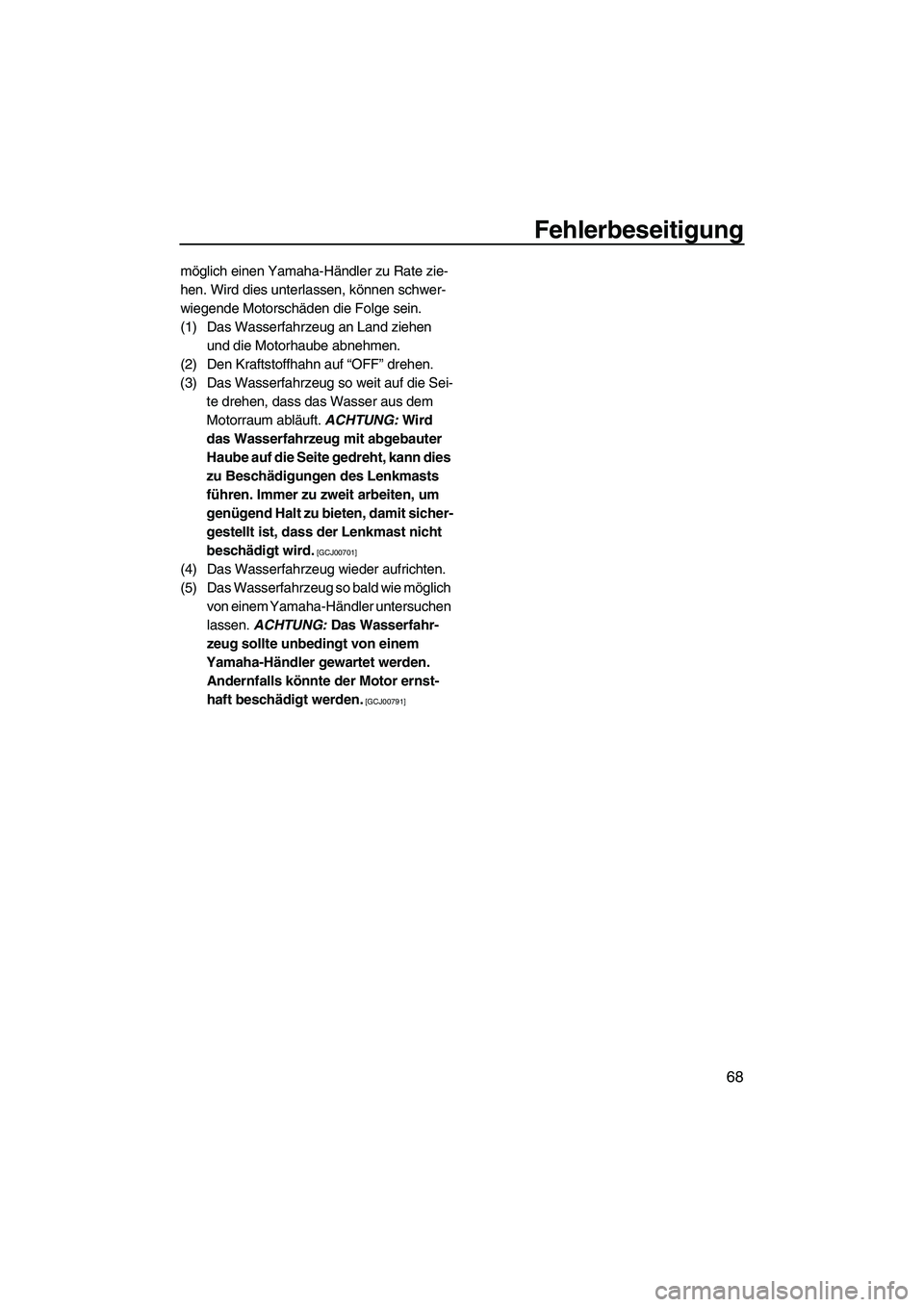

Fehlerbeseitigung
68
möglich einen Yamaha-Händler zu Rate zie-
hen. Wird dies unterlassen, können schwer-
wiegende Motorschäden die Folge sein.
(1) Das Wasserfahrzeug an Land ziehen
und die Motorhaube abnehmen.
(2) Den Kraftstoffhahn auf “OFF” drehen.
(3) Das Wasserfahrzeug so weit auf die Sei-
te drehen, dass das Wasser aus dem
Motorraum abläuft. ACHTUNG: Wird
das Wasserfahrzeug mit abgebauter
Haube auf die Seite gedreht, kann dies
zu Beschädigungen des Lenkmasts
führen. Immer zu zweit arbeiten, um
genügend Halt zu bieten, damit sicher-
gestellt ist, dass der Lenkmast nicht
beschädigt wird.
[GCJ00701]
(4) Das Wasserfahrzeug wieder aufrichten.
(5) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler untersuchen
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00791]
UF2F71G0.book Page 68 Thursday, April 10, 2008 1:00 PM

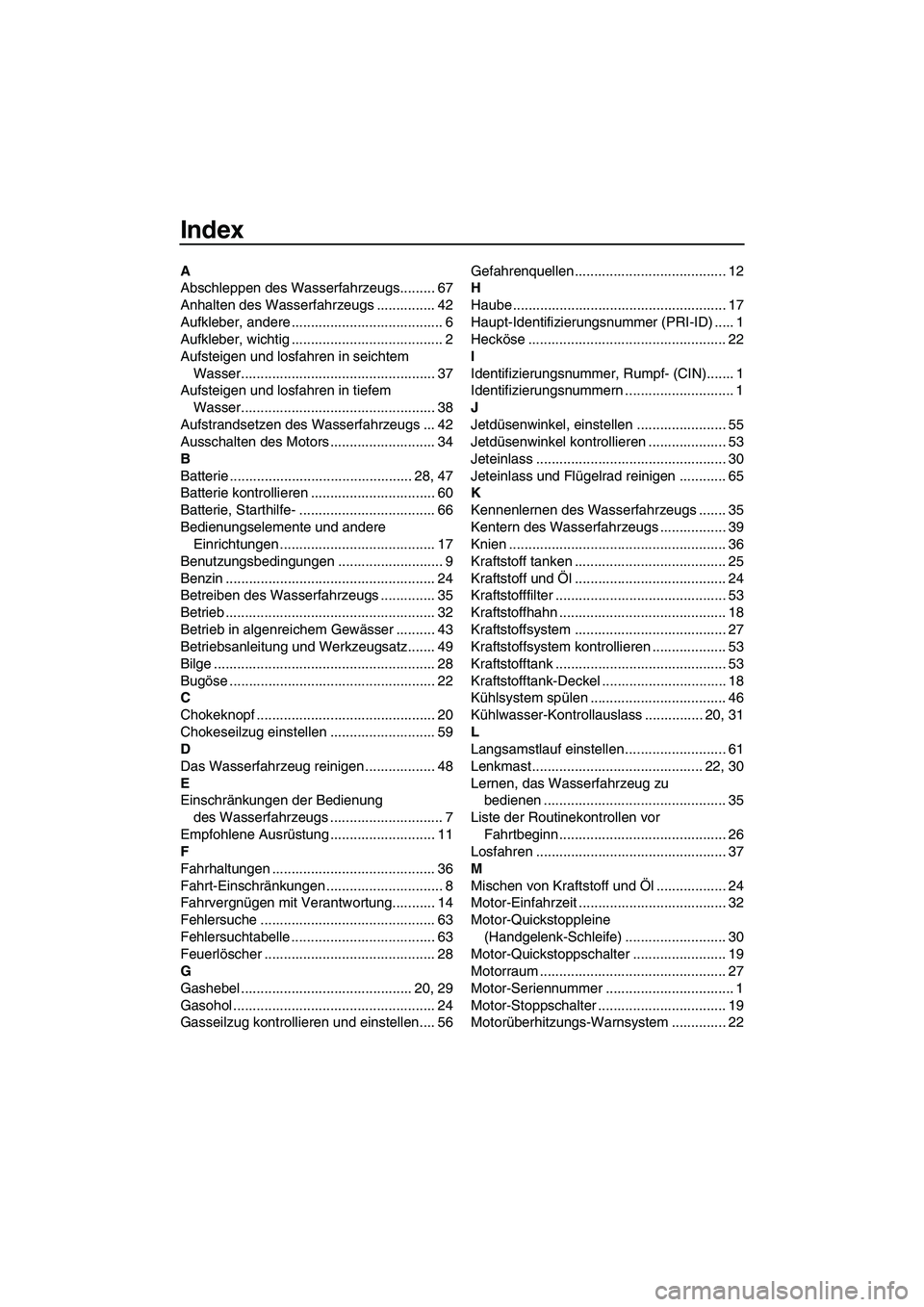

Index
A
Abschleppen des Wasserfahrzeugs......... 67
Anhalten des Wasserfahrzeugs ............... 42
Aufkleber, andere ....................................... 6
Aufkleber, wichtig ....................................... 2
Aufsteigen und losfahren in seichtem
Wasser.................................................. 37
Aufsteigen und losfahren in tiefem
Wasser.................................................. 38
Aufstrandsetzen des Wasserfahrzeugs ... 42
Ausschalten des Motors ........................... 34
B
Batterie ............................................... 28, 47
Batterie kontrollieren ................................ 60
Batterie, Starthilfe- ................................... 66
Bedienungselemente und andere
Einrichtungen ........................................ 17
Benutzungsbedingungen ........................... 9
Benzin ...................................................... 24
Betreiben des Wasserfahrzeugs .............. 35
Betrieb ...................................................... 32
Betrieb in algenreichem Gewässer .......... 43
Betriebsanleitung und Werkzeugsatz....... 49
Bilge ......................................................... 28
Bugöse ..................................................... 22
C
Chokeknopf .............................................. 20
Chokeseilzug einstellen ........................... 59
D
Das Wasserfahrzeug reinigen .................. 48
E
Einschränkungen der Bedienung
des Wasserfahrzeugs ............................. 7
Empfohlene Ausrüstung ........................... 11
F
Fahrhaltungen .......................................... 36
Fahrt-Einschränkungen .............................. 8
Fahrvergnügen mit Verantwortung........... 14
Fehlersuche ............................................. 63
Fehlersuchtabelle ..................................... 63
Feuerlöscher ............................................ 28
G
Gashebel ............................................ 20, 29
Gasohol .................................................... 24
Gasseilzug kontrollieren und einstellen.... 56Gefahrenquellen ....................................... 12
H
Haube ....................................................... 17
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hecköse ................................................... 22
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Identifizierungsnummern ............................ 1
J
Jetdüsenwinkel, einstellen ....................... 55
Jetdüsenwinkel kontrollieren .................... 53
Jeteinlass ................................................. 30
Jeteinlass und Flügelrad reinigen ............ 65
K
Kennenlernen des Wasserfahrzeugs ....... 35
Kentern des Wasserfahrzeugs ................. 39
Knien ........................................................ 36
Kraftstoff tanken ....................................... 25
Kraftstoff und Öl ....................................... 24
Kraftstofffilter ............................................ 53
Kraftstoffhahn ........................................... 18
Kraftstoffsystem ....................................... 27
Kraftstoffsystem kontrollieren ................... 53
Kraftstofftank ............................................ 53
Kraftstofftank-Deckel ................................ 18
Kühlsystem spülen ................................... 46
Kühlwasser-Kontrollauslass ............... 20, 31
L
Langsamstlauf einstellen.......................... 61
Lenkmast ............................................ 22, 30
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 35
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 26
Losfahren ................................................. 37
M
Mischen von Kraftstoff und Öl .................. 24
Motor-Einfahrzeit ...................................... 32
Motor-Quickstoppleine
(Handgelenk-Schleife) .......................... 30
Motor-Quickstoppschalter ........................ 19
Motorraum ................................................ 27
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 19
Motorüberhitzungs-Warnsystem .............. 22
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM

Index
N
Notmaßnahmen ....................................... 65
P
Pflege nach dem Fahren .......................... 43
R
Rumpf und Deck ...................................... 27
S
Schalter .................................................... 31
Schmierstellen.......................................... 58
Schmierung .............................................. 47
Sicherheitsregeln für das Bootfahren ....... 13
Sicherung wechseln ................................. 66
Starten des Motors ................................... 32
Starthilfekabel anschließen ...................... 66
Startschalter ............................................. 20
Stausack .................................................. 23
Stehende Haltung .................................... 36
Steuersystem ..................................... 21, 29
Steuerungsreibung einstellen................... 54
Stilllegen................................................... 46
T
Transport .................................................. 44
U
Untergetauchtes Wasserfahrzeug............ 67
V
Vergaser, einstellen ................................. 61
Verlassen des Wasserfahrzeugs ............. 34
Vor Fahrtbeginn, Routinekontrolle ........... 26
Vor Fahrtbeginn, Routinekontrollen
ausführen .............................................. 27
W
Warnaufkleber ............................................ 3
Wartung und Einstellungen ...................... 49
Wartungsintervalle, Tabelle der ............... 51
Wasserabscheider ................................... 27
Wasserfahrzeug-Eigenschaften ............... 12
Wenden des Wasserfahrzeugs ................ 40
Wichtigste Teile, Lage .............................. 15
Z
Zu Wasser lassen des
Wasserfahrzeugs .................................. 32
Zündkerzen reinigen und
Elektrodenabstand einstellen................ 57
Zweitaktmotoröl ........................................ 24
UF2F71G0.book Page 2 Thursday, April 10, 2008 1:00 PM

YAMAHA MOTOR CO., LTD.
Auf Recyclingpapier gedruckt Gedruckt in Japan
April 2008–0.7 × 1 CR
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
