2009 Seat Altea Freetrack Manual de instrucciones (in Spanish)

Luces y visibilidad135
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Volver los retrovisores exteriores a su posición inicial*
– Gire el mando a otra posición para que los retrovisores exteriores
vuelvan a su posición inicial. ⇒.
Ajuste sincronizado de los retrovisores exteriores
1. Gire el mando hasta la posición L ( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera. El retrovisor
derecho se ajustará simultáneame nte (de forma sincronizada).
¡ATENCIÓN!
•Los retrovisores convexos o asféricos aumentan el campo visual, pero
los objetos se ven más pequeños y más lejanos. Si utiliza este tipo de retro-
visores, no olvide que al cambiar de carril puede equivocarse al calcular la
distancia con respecto a los vehículos que vienen por detrás, con el consi-
guiente peligro de accidente.•Por ello, siempre que sea posible utilice el retrovisor interior para
calcular la distancia con los vehículos que vienen por detrás.•Cuando los retrovisores vuelvan a su posición inicial, tenga cuidado de
no poner los dedos entre el espejo y el soporte del mismo, de lo contrario
existe peligro de sufrir lesiones.Nota relativa al medio ambiente
La calefacción de los retrovisores exteriores sólo debe permanecer encen-
d i d a e l t i e m p o n e ce sa r i o . D e l o co n t ra r i o s u p o n e un co ns u m o d e co m b us t i b l e
innecesario.
Nota
•En el caso de que falle el ajuste eléctrico de los retrovisores, se podrán
ajustar manualmente presionando sobre el borde de los espejos.•En vehículos con retrovisores exteriores plegables eléctricamente hay
que tener en cuenta lo siguiente: si debido a una fuerza externa (p. ej. un
golpe durante una maniobra) se modifica el ajuste de la carcasa del espejo,
habrá que plegarlo por completo eléctricamente. Bajo ningún concepto
vuelva a colocar el retrovisor en su posición inicial con la mano, pues de lo
contrario, afectaría a la función del mismo.•Los retrovisores se pueden ajustar por separado, y de forma sincronizada,
tal y como se ha descrito con anterioridad.•La función de plegado de los espejos retrovisores no se activa con veloci-
dades superiores a 40 km/h.
Freetrack_ES.book Seite 135 Donnerstag, 30. Juli 2009 1:48 13

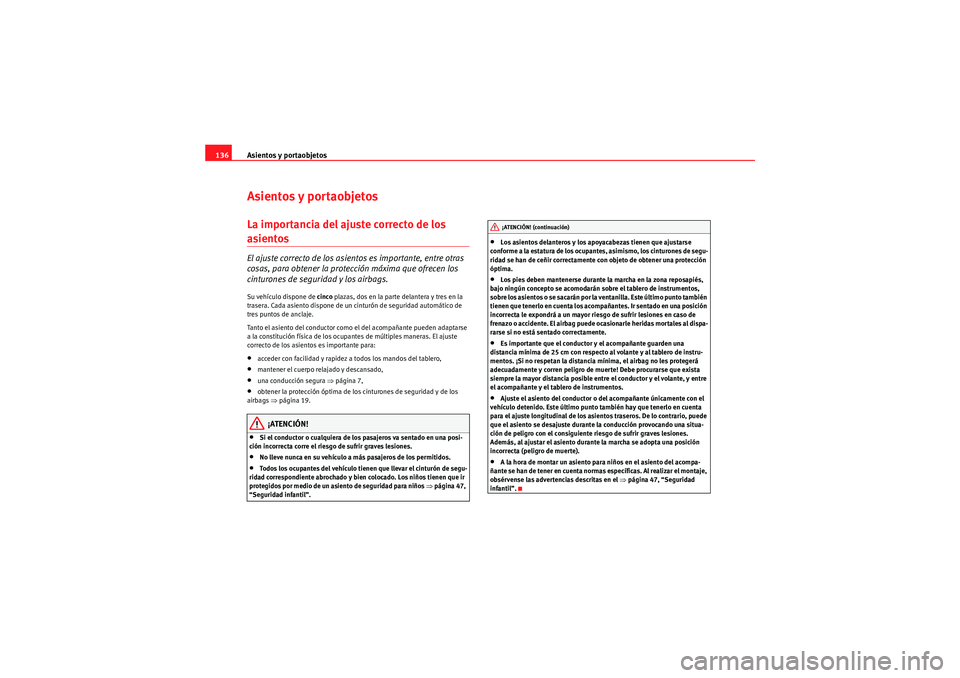

Asientos y portaobjetos
136Asientos y portaobjetosLa importancia del ajuste correcto de los asientos El ajuste correcto de los asientos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupantes de múltiples maneras. El ajuste
correcto de los asientos es importante para:•acceder con facilidad y rapidez a todos los mandos del tablero,•mantener el cuerpo relajado y descansado,•una conducción segura ⇒ página 7,•obtener la protección óptima de los cinturones de seguridad y de los
airbags ⇒página 19.¡ATENCIÓN!
•Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.•No lleve nunca en su vehículo a más pasajeros de los permitidos.•Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un asiento de seguridad para niños ⇒página 47,
“Seguridad infantil”.
•Los asientos delanteros y los apoyacabezas tienen que ajustarse
conforme a la estatura de los ocupantes, asimismo, los cinturones de segu-
ridad se han de ceñir correctamente con objeto de obtener una protección
óptima.•Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto también
tienen que tenerlo en cuenta los acompañantes. Ir sentado en una posición
incorrecta le expondrá a un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. El airbag puede ocasionarle heridas mortales al dispa-
rarse si no está sentado correctamente.•Es importante que el conductor y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de muerte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.•Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. Este último punto también hay que tenerlo en cuenta
para el ajuste longitudinal de los asientos traseros. De lo contrario, puede
que el asiento se desajuste durante la conducción provocando una situa-
ción de peligro con el consiguiente riesgo de sufrir graves lesiones.
Además, al ajustar el asiento durante la marcha se adopta una posición
incorrecta (peligro de muerte).•A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el ⇒página 47, “Seguridad
infantil”.¡ATENCIÓN! (continuación)
Freetrack_ES.book Seite 136 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos137
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
ApoyacabezasAjuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza, como mínimo a la altura de los ojos ⇒fig. 91 y
⇒ fig. 92 .Ajuste de los apoyacabezas ⇒ página 138.
¡ATENCIÓN!
•Si se circula con los apoyacabezas desmontados o mal ajustados,
aumenta el riesgo de sufrir heridas graves.•El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.•Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.•Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
Fig. 91 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 92 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
Freetrack_ES.book Seite 137 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
138Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta
la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar la altura (asientos traseros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta la posición de uso. – Para bajar el apoyacabezas, presione la tecla y empuje hacia
abajo.
– A s e g ú r e s e d e q u e e l a p o y a c a b e z a s h a e n c a s t r a d o b i e n e n u n a d e las posiciones ⇒ página 14.
Regulación de inclinación (asientos delanteros)
– Presione hacia delante o hacia atrás el apoyacabezas hasta la posición deseada.
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒ fig. 93 (flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya- cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante ⇒página 14 y ⇒ página 13.
¡ATENCIÓN!
•No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.•No circule nunca con los apoyacabezas traseros en posición de no uso,
corre el peligro de sufrir graves lesiones.
Fig. 93 Ajuste o desmon-
taje del apoyacabezas
Freetrack_ES.book Seite 138 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Después del montaje ajuste los apoyacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.•Observe las indicaciones de advertencia de la ⇒página 137, “Ajuste
correcto de los apoyacabezas”.
Asientos delanterosAjuste de los asientos delanteros En el asiento delantero derecho los mandos de la ⇒fig. 94 se
encuentran en el lateral derecho. Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás.
– Suelte la palanca y siga desplazando el asiento hasta que encastre.
Ajuste de la altura del asiento*
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.
Ajuste del apoyo lumbar*
– No ejerza fuerza sobre el respaldo y gire la rueda para ajustar el apoyo lumbar.
Al realizar el ajuste, el acolchado de la zona lumbar se arquea más o menos.
De esta manera se adapta a la curvatura natural de la columna vertebral.
¡ATENCIÓN!
•Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.•Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
¡ATENCIÓN! (continuación)
Fig. 94 Mandos del
asiento delantero
izquierdo
A1
A1
A2A3A4
Freetrack_ES.book Seite 139 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
140los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.•Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atención o de modo incontrolado, podrían
producirse magulladuras.
Asientos térmicos*

La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
Calefacción asientos delanteros para vehículos sin Climatronic
– Gire la ruedecilla correspondiente ⇒fig. 95 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.
Calefacción asientos delanteros para vehículos con Climatronic
– Presione el botón para encender la calefacción del asiento.
– Con una pulsación, la calefacción del asiento se enciende al nivel máximo (nivel 3).
– Con dos pulsaciones, la calefacción del asiento se enciende a nivel medio (nivel 2).
– Con tres pulsaciones, la calefacción del asiento se enciende a nivel mínimo (nivel 1).
– Con la cuarta pulsación, la calefacción se desconecta y el led indicativo se apaga (nivel 0).
¡ATENCIÓN! (continuación)
Fig. 95 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
Fig. 96 Calefacción
asientos delanteros con
Climatronic
AA
Freetrack_ES.book Seite 140 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del asiento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.Asientos traserosAjuste de los asientos
Los asientos se pueden desplazar hacia delante o hacia atrás inde-
pendientemente. Este desplazamiento puede ser de 1/3 ó de 2/3
del asiento. En su recorrido dispone de diferentes posiciones.
Ajuste longitudinal
– En la posición sentado, desbloquee la palanca en el sentido de
la flecha ⇒fig. 97 .
– Haga presión en el asiento hacia delante o hacia atrás, hasta llegar a la posición deseada.
Ajuste de la inclinación del respaldo
– Sujete el respaldo del asiento por la parte superior. Tire del lazo situado en el lateral del asiento ⇒fig. 98 en la dirección de
la flecha y manténgalo en esta posición. Empuje el respaldo del
asiento hacia atrás hasta la posición que desee y suelte el lazo.
Fig. 97 Barra de desblo-
queo del asiento posterio
r
Fig. 98 Ajuste de la incli-
nación del respaldo,
asiento posteriorA1
Freetrack_ES.book Seite 141 Donnerstag, 30. Juli 2009 1:48 13

Asientos y portaobjetos
142
¡ATENCIÓN!
•Realice los ajustes pertinentes del asiento sólo con el vehículo dete-
nido. De lo contrario, puede que el asiento se desajuste durante la conduc-
ción provocando una situación de peligro con el consiguiente riesgo de
sufrir graves lesiones.•No abata los respaldos cuando el asiento esté desplazado, para evitar
dañar la cónsola central.•Asegúrese que el asiento una vez desplazado, queda fijo en una posi-
ción.Nota
•Para obtener la máxima carga del maletero, abata los respaldos en su
posición normal, sin desplazar.•Para obtener la máxima capacidad de carga sin abatir los respaldos,
desplace los asientos hacia delante a la posición deseada.
Abatir el respaldo de los asientos – Tire del lazo situado en el lateral del asiento ⇒fig. 99 .En esta posición el respaldo está bloqueado. Por ello, para levantar el
respaldo hay que tirar del lazo situado en el lateral del asiento, en la dirección
de la flecha.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
Fig. 99 Abatir o levantar
el respaldo de los
asientos posteriores
A1
Freetrack_ES.book Seite 142 Donnerstag, 30. Juli 2009 1:48 13
