Situaciones diversas255
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Juego para reparación de neumáticos
El juego para reparación de neumáticos (para vehículos que
no incorporen rueda de emergencia) se encuentra en el male-
tero, debajo de la superficie de cargaEn caso de pinchazo su vehículo dispone del sistema Tyre Mobility System
“Juego para reparación de neúmaticos”.
El juego de reparación para neumáticos se compone de un producto estan-
queizante para reparar el pinchazo y de un compresor para generar la presión
de inflado que el neumático requiere. De este modo, se pueden reparar
pinchazos de hasta 4 mm que se hayan originado por la penetración de
cuerpos extraños en el neumático.
Nota
•Si no es posible reparar un pinchazo con el producto estanqueizante, soli-
cite ayuda a un profesional.Cambiar una ruedaTrabajos preliminares
Antes de realizar el cambio de rueda, hay que efectuar
algunos trabajos preliminares.– En caso de que haya pinchado un a rueda, aparque el vehículo en
un lugar seguro, lo más lejos posible del tráfico rodado. Se debe
tratar de un lugar llano. – Deje que bajen todos los ocupantes del vehículo. Estos deberán
mantenerse alejados de la zona de peligro (p. ej., detrás del
guarda-rail).
– Pare el motor y encienda los intermitentes de emergencia.
– Ponga firmemente el freno de mano.
–Ponga la primera marcha , o coloque la palanca selectora en la
posición P en los vehículos con cambio automático.
– En caso de llevar remolque, sepárelo de su vehículo.
–Saque las herramientas del vehículo y la rueda de repuesto del
maletero.
¡ATENCIÓN!
Conecte los intermitentes de emergencia y ponga el triángulo de emer-
gencia. Esta medida lo protege a Usted y a los ocupantes de otros vehí-
culos.
¡Cuidado!
Si tiene que cambiar la rueda en una pendiente, es imprescindible bloquear
la rueda de enfrente a la que tiene que cambiar con una piedra u objeto
similar para evitar que el vehículo se mueva.
Nota
Observe las disposiciones legales al respecto.
Freetrack_ES.book Seite 255 Donnerstag, 30. Juli 2009 1:48 13

Situaciones diversas
256Cambiar la ruedaRealice las siguientes operaciones para cambiar una rueda
– Retire el enbellecedor de rueda . Véase también ⇒página 256.
–Afloje los tornillos de la rueda .
– Levante el vehículo por el lugar correspondiente.
– Desmonte la rueda o bien móntela.
– Baje el vehículo.
– Utilice la llave de ruedas para apretar los tornillos.
– Vuelva a colocar el embellecedor de rueda .Trabajos que se deben realizar con posterioridad
Después del cambio de rueda, se deben realizar todavía
algunos trabajos.– Guarde las herramientas en el lugar previsto para ello.
– Guarde la rueda pinchada en el maletero, asegurándola bien en
su alojamiento.
– Compruebe la presión de los neumáticos de la rueda montada en cuanto sea posible.
– Compruebe, cuanto antes, el par de apriete de los tornillos con una llave dinamométrica. Éste debe ser de 120 Nm. Nota
•Si al cambiar de rueda ha constatado que los tornillos están oxidados y
que cuesta enroscarlos, se deberán cambiar antes de comprobar el par de
apriete.•Por motivos de seguridad, le recomendamos que conduzca a velocidad
moderada hasta que se haya comprobado el par de apriete.Embellecedores de las ruedas
Se deberán quitar los embellecedores para poder acceder a
los tornillos de ruedas.Desmontar
–Introduzca el gancho de extracción de las herramientas en el
agujero previsto para ello, situado en uno de los tapones de
tornillo del tapabujes ⇒fig. 170 .
Fig. 170 Cambio de
rueda: Retirar el embelle-
cedor de la rueda
Freetrack_ES.book Seite 256 Donnerstag, 30. Juli 2009 1:48 13

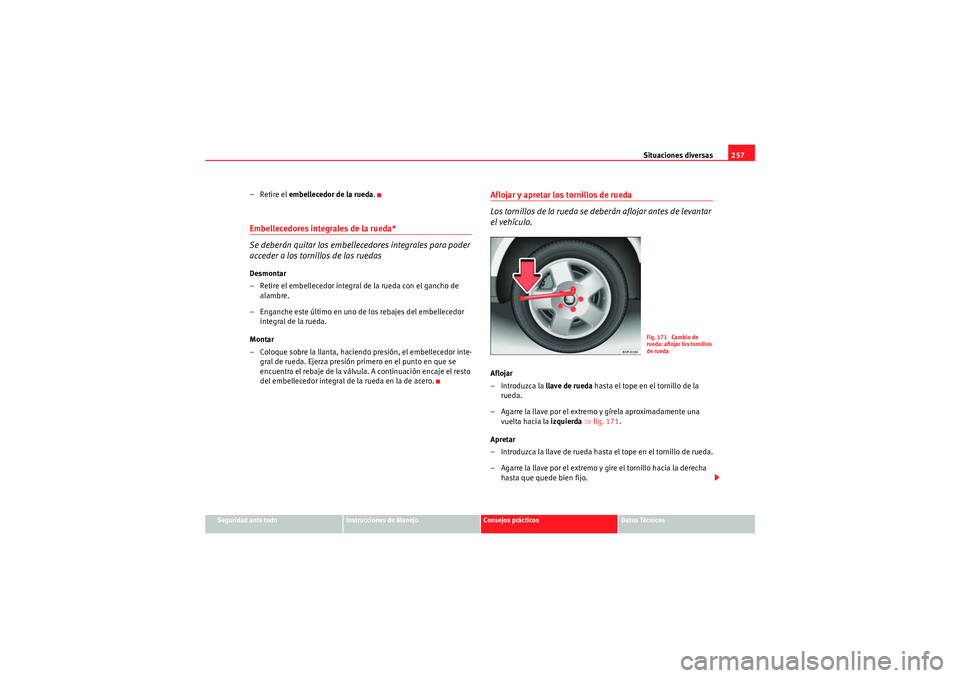

Situaciones diversas257
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Retire el embellecedor de la rueda .Embellecedores integrales de la rueda*
Se deberán quitar los embellecedores integrales para poder
acceder a los tornillos de las ruedasDesmontar
– Retire el embellecedor integral de la rueda con el gancho de
alambre.
– Enganche este último en uno de los rebajes del embellecedor integral de la rueda.
Montar
– Coloque sobre la llanta, haciendo presión, el embellecedor inte- gral de rueda. Ejerza presión primero en el punto en que se
encuentra el rebaje de la válvula. A continuación encaje el resto
del embellecedor integral de la rueda en la de acero.
Aflojar y apretar los tornillos de rueda
Los tornillos de la rueda se de berán aflojar antes de levantar
el vehículo.Aflojar
–Introduzca la llave de rueda hasta el tope en el tornillo de la
rueda.
– Agarre la llave por el extremo y gírela aproximadamente una vuelta hacia la izquierda ⇒ fig. 171 .
Apretar
– Introduzca la llave de rueda hasta el tope en el tornillo de rueda.
– Agarre la llave por el extremo y gi re el tornillo hacia la derecha
hasta que quede bien fijo.
Fig. 171 Cambio de
rueda: aflojar los tornillos
de rueda
Freetrack_ES.book Seite 257 Donnerstag, 30. Juli 2009 1:48 13

Situaciones diversas
258
– Para aflojar y apretar los tornillo s de rueda antirrobo se necesita
el adaptador correspondiente.
¡ATENCIÓN!
Afloje los tornillos de rueda solo un poco (una vuelta aproximadamente)
antes de levantar el vehículo con el gato, de lo contrario existe peligro de
accidente
Nota
•No utilice el útil de hexágono interior del mango del destornillador para
aflojar o apretar los tornillos de rueda.•Si no es posible aflojar un tornillo, con precaución, se puede hacer fuerza
con el pie, sobre el extremo de la llave de rueda. Para hacerlo, apóyese en el
vehículo y asegúrese de no perder el equilibrio.
Levantar el vehículo
Para poder desmontar las ruedas habrá que levantar el vehí-
culo utilizando el gato.
Fig. 172 Puntos de apoyo
del gatoFig. 173 Colocación del
gato
Freetrack_ES.book Seite 258 Donnerstag, 30. Juli 2009 1:48 13

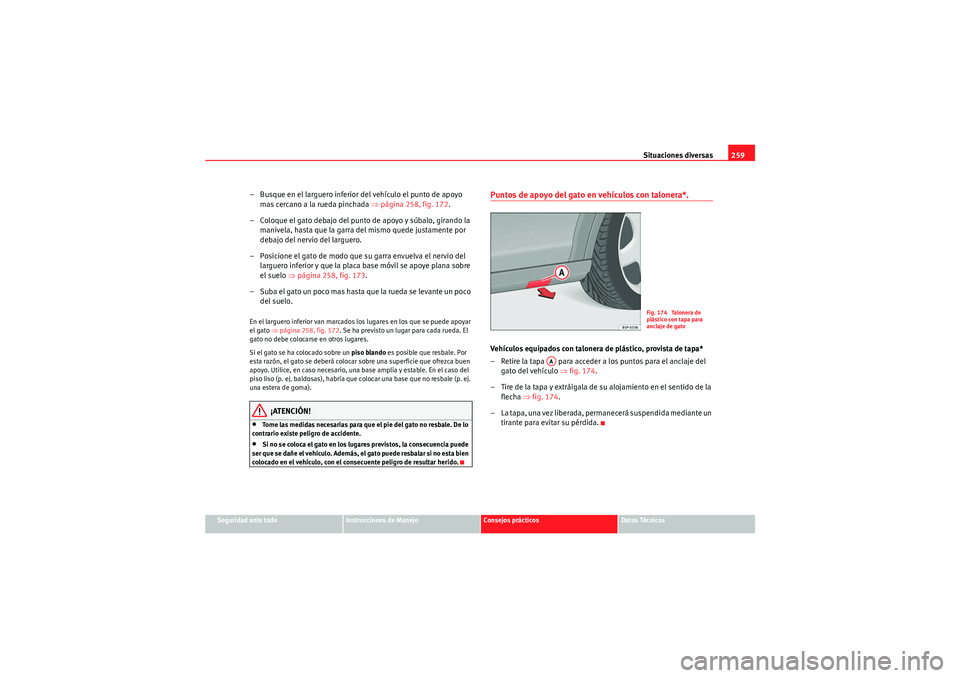

Situaciones diversas259
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Busque en el larguero inferior del vehículo el punto de apoyo
mas cercano a la rueda pinchada ⇒página 258, fig. 172 .
– Coloque el gato debajo del punto de apoyo y súbalo, girando la manivela, hasta que la garra del mismo quede justamente por
debajo del nervio del larguero.
– Posicione el gato de modo que su garra envuelva el nervio del larguero inferior y que la placa base móvil se apoye plana sobre
el suelo ⇒página 258, fig. 173 .
– Suba el gato un poco mas hasta que la rueda se levante un poco del suelo.En el larguero inferior van marcados los lugares en los que se puede apoyar
el gato ⇒página 258, fig. 172. Se ha previsto un lugar para cada rueda. El
gato no debe colocarse en otros lugares.
Si el gato se ha colocado sobre un piso blando es posible que resbale. Por
esta razón, el gato se deberá colocar sobre una superficie que ofrezca buen
apoyo. Utilice, en caso necesario, una base amplia y estable. En el caso del
piso liso (p. ej. baldosas), habría que colocar una base que no resbale (p. ej.
una estera de goma).
¡ATENCIÓN!
•Tome las medidas necesarias para que el pie del gato no resbale. De lo
contrario existe peligro de accidente.•Si no se coloca el gato en los lugares previstos, la consecuencia puede
ser que se dañe el vehículo. Además, el gato puede resbalar si no esta bien
colocado en el vehículo, con el consecuente peligro de resultar herido.
Puntos de apoyo del gato en vehículos con talonera*. Vehículos equipados con talonera de plástico, provista de tapa*
– Retire la tapa para acceder a los puntos para el anclaje del gato del vehículo ⇒fig. 174 .
– Tire de la tapa y extráigala de su alojamiento en el sentido de la flecha ⇒fig. 174 .
– La tapa, una vez liberada, permanecerá suspendida mediante un tirante para evitar su pérdida.
Fig. 174 Talonera de
plástico con tapa para
anclaje de gato
AA
Freetrack_ES.book Seite 259 Donnerstag, 30. Juli 2009 1:48 13

Situaciones diversas
260Desmontar y montar la rueda
Para desmontar y montar la rueda deberá llevar a cabo los
siguientes trabajos.Despues de haber aflojado los tornillos y de haber levantado el vehí-
culo con el gato, cambie la rueda tal como se indica a continuación:
Desmontar una rueda
– Desenrosque los tornillos utilizando el útil de hexágono interior
del mango del destornillador (herramienta del vehículo) y depo-
sitelos sobre una superficie limpia ⇒fig. 175 .
Montar una rueda
– Enrosque los tornillos de rueda y ap r i é t e l o s u n p o co u t il i za n d o e l
útil de hexágono interior.
Los tornillos de la rueda deben estar limpios y poderse enroscar con faci-
lidad. Examine las superficies de apoyo de la rueda y del cubo de la rueda. Si
estas superficies están sucias, deberán limpiarse antes de montar la rueda.
El útil de hexágono interior en el mango del destornillador facilita el manejo
de los tornillos de la rueda. Para ello se debe haber quitado antes la punta
reversible.
Si se montan neumáticos con sentido obligatorio de giro se deberá tener en
cuenta el sentido de giro.
Nota
No utilice el útil de hexágono interior del mango del destornillador para
aflojar o apretar los tornillos de la rueda.Tornillos antirrobo de las ruedas
Para extraer los tornillos antirrobo de la rueda se necesita un
adaptador especial.
Fig. 175 Cambio de
rueda: Útil de hexágono
interior para girar los
tornillos
Fig. 176 Tornillo anti-
rrobo de la rueda
Freetrack_ES.book Seite 260 Donnerstag, 30. Juli 2009 1:48 13

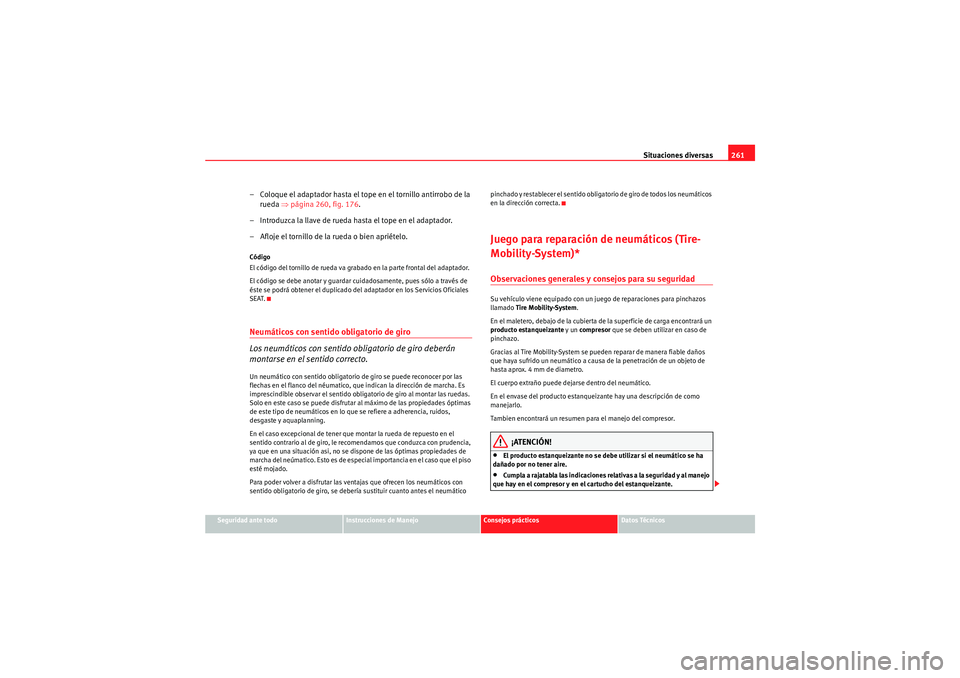

Situaciones diversas261
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Coloque el adaptador hasta el tope en el tornillo antirrobo de la
rueda ⇒ página 260, fig. 176 .
– Introduzca la llave de rueda hasta el tope en el adaptador.
– Afloje el tornillo de la rueda o bien apriételo.Código
El código del tornillo de rueda va grabado en la parte frontal del adaptador.
El código se debe anotar y guardar cuidadosamente, pues sólo a través de
éste se podrá obtener el duplicado del adaptador en los Servicios Oficiales
SEAT.Neumáticos con sentido obligatorio de giro
Los neumáticos con sentido obligatorio de giro deberán
montarse en el sentido correcto.Un neumático con sentido obligatorio de giro se puede reconocer por las
flechas en el flanco del néumatico, que indican la dirección de marcha. Es
imprescindible observar el sentido obligatorio de giro al montar las ruedas.
Solo en este caso se puede disfrutar al máximo de las propiedades óptimas
de este tipo de neumáticos en lo que se refiere a adherencia, ruidos,
desgaste y aquaplanning.
En el caso excepcional de tener que montar la rueda de repuesto en el
sentido contrario al de giro, le recomendamos que conduzca con prudencia,
ya que en una situación asi, no se dispone de las óptimas propiedades de
ma rcha d e l ne úma tico. Esto es d e e spe cia l im po r ta ncia e n e l cas o que e l p is o
esté mojado.
Para poder volver a disfrutar las ventajas que ofrecen los neumáticos con
sentido obligatorio de giro, se debería sustituir cuanto antes el neumático pinchado y restablecer el sentido obligatorio de giro de todos los neumáticos
en la dirección correcta.
Juego para reparación de neumáticos (Tire-
Mobility-System)*Observaciones generales y consejos para su seguridadSu vehículo viene equipado con un juego de reparaciones para pinchazos
llamado
Tire Mobility-System .
En el maletero, debajo de la cubierta de la superficie de carga encontrará un
producto estanqueizante y un compresor que se deben utilizar en caso de
pinchazo.
Gracias al Tire Mobility-System se pueden reparar de manera fiable daños
que haya sufrido un neumático a causa de la penetración de un objeto de
hasta aprox. 4 mm de diametro.
El cuerpo extraño puede dejarse dentro del neumático.
En el envase del producto estanqueizante hay una descripción de como
manejarlo.
Tambien encontrará un resumen para el manejo del compresor.
¡ATENCIÓN!
•El producto estanqueizante no se debe utilizar si el neumático se ha
dañado por no tener aire.•Cumpla a rajatabla las indicaciones relativas a la seguridad y al manejo
que hay en el compresor y en el cartucho del estanqueizante.
Freetrack_ES.book Seite 261 Donnerstag, 30. Juli 2009 1:48 13

Situaciones diversas
262•No conduzca a mas de 80 km/h, evite pisar el acelerador a fondo frenar
bruscamente y tomar curvas a altas velocidades.•Un neumático que se haya reparado con el estanqueizante solo se debe
utilizar de manera provisional y por un breve período de tiempo. Por lo
tanto, lleve su vehiculo al taller especializado mas cercano conduciendo
con precaución.Nota relativa al medio ambiente
Si desea deshacerse de una botella de estanqueizante, acuda a una empresa
especializada en desechos.
Nota
•Si se ha derramado producto estanqueizante, deje que se seque. Así se
puede retirar como una lámina.•Tenga en cuenta la fecha de caducidad que se indica en el cartucho del
estanqueizante. Acuda a un taller especializado para que cambien el estan-
queizante.•Si no es posible reparar un pinchazo con el producto estanqueizante, soli-
cite ayuda a un profesional.Trabajos preliminares
Antes de reparar un pinchazo, hay que realizar una serie de
trabajos preliminares.– En el caso que haya pinchado una rueda, aparque el vehículo en un lugar seguro, lo mas lejos posible del tráfico rodado.
– Ponga firmemente el freno de mano .–Ponga la
primera marcha , o coloque la palanca selectora en la
posición P.
– Deje que bajen todos los ocupantes del vehículo. Los mismos
deberán mantenerse alejados de la zona de de peligro (p.ej.
detrás del guarda-rail).
– Compruebe si es posible reparar el pinchazo con el Tyre-Mobility- System “Observaciones generales y consejos para su segu-
ridad.”
– Desenrosque el tapón de la válvula de la rueda afectada.
–Saque del maletero el juego para reparación de neumáticos .
¡ATENCIÓN!
Conecte los intermitentes de emergencia y ponga el triángulo de emer-
gencia. Esta medida lo protege a Ud y a los ocupantes de otros vehículos.
¡Cuidado!
Extreme la precaución cuando tenga que reparar un pinchazo en una
pendiente.
Nota
Observe las disposiciones legales al respecto.
¡ATENCIÓN! (continuación)
Freetrack_ES.book Seite 262 Donnerstag, 30. Juli 2009 1:48 13
