2009 Seat Altea Freetrack Manual de instrucciones (in Spanish)

Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.

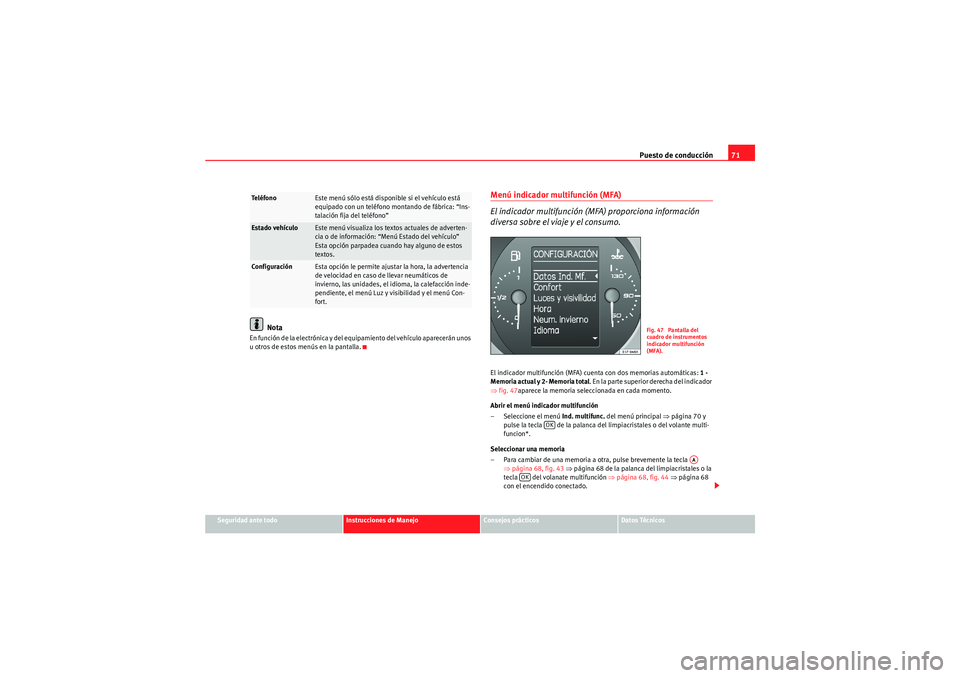

Menú indicador multifunción (MFA)
El indicador multifunción (MFA) proporciona información
diversa sobre el viaje y el consumo.El indicador multifunción (MFA) cuenta con dos memorias automáticas: 1 -
Memoria actual y 2- Memoria total . En la parte superior derecha del indicador
⇒ fig. 47 aparece la memoria seleccionada en cada momento.
Abrir el menú indicador multifunción
– Seleccione el menú Ind. multifunc. del menú principal ⇒página 70 y
pulse la tecla de la palanca del limpiacristales o del volante multi-
funcion*.
Seleccionar una memoria
– Para cambiar de una memoria a otra, pulse brevemente la tecla ⇒página 68, fig. 43 ⇒ página 68 de la palanca del limpiacristales o la
tecla del volanate multifunción ⇒página 68, fig. 44 ⇒ página 68
con el encendido conectado.
Te l é f o n o
Este menú sólo está disponible si el vehículo está
equipado con un teléfono montando de fábrica: “Ins-
talación fija del teléfono”
Estado vehículo
Este menú visualiza los textos actuales de adverten-
cia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos
textos.
Configuración
Esta opción le permite ajustar la hora, la advertencia
de velocidad en caso de llevar neumáticos de
invierno, las unidades, el idioma, la calefacción inde-
pendiente, el menú Luz y visibilidad y el menú Con-
fort.
Fig. 47 Pantalla del
cuadro de instrumentos
indicador multifunción
(MFA).
OK
AA
OK
Freetrack_ES.book Seite 71 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción
72Borrar una memoria
– Seleccione la memoria cuyos valores desea borrar.
– Mantenga pulsada la tecla de la palanca del limpiacristales o la tecla
del volante multifunción* durante al menos dos segundos.
La memoria actual 1 recoge los datos del viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 19 horas y 59 minutos o 1999 km. Si se sobrepasa
uno de los valores mencionados, la memoria se borra automáticamente.
Indicaciones de la memoria
En el indicador multifunción puede consultar los siguientes datos accio-
nando la tecla basculante ⇒página 68, fig. 43 ⇒ página 68 de la
palanca del limpiacristales o pulsando la tecla o ⇒página 68, fig. 44
del volante multifunción*.•Duración•Consumo actual de combustible•Consumo medio de combustible•Autonomía•Recorrido•Velocidad media•Indicación digital de la velocidad
7)
•Advertencia de velocidad a --- km/h Selección personal de las indicaciones
Usted puede determinar las indicaciones que desea visualizar en la pantalla
del cuadro de instrumentos según sus preferencias:
•Seleccione el submenú
Datos Ind. Multif. del menú Configuración
⇒ página 74.•Aquí puede activar o desactivar las indicaciones por separado marcando
la opción deseada y pulsando a continuación la tecla de la palanca del
limpiacristales o del volante multifunción*.
Duración en h y min
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en amba s memo rias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Consumo actual en l/100km o l/h
Se indica el consumo actual en l/100 km mientras el vehículo esté en movi-
miento o en l/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo.
Consumo medio en l/100km
Tras conectar el encendido, el consumo medio comienza a visualizarse una
vez recorridos 100 metros aproximada mente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada cinco segundos. No se indica el combustible consumido.
Autonomía en km
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
7)No se visualiza si la indicación alternativa de la velocidad está activada.
AA
OK
AB


OK
Freetrack_ES.book Seite 72 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Recorrido en km
Se indica el trayecto recorrido desde que se conectó el encendido.
El
valor máximo de indicación es en ambas memorias de 1999 km. Si se
sobrepasa este valor, la memoria co rrespondiente se borra automática-
mente.
Velocidad media en km/h
Tras conectar el encendido, la velocidad media comienza a visualizarse una
vez recorridos 100 metros aproximada mente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada cinco segundos.
Indicación digital de la velocidad
En la pantalla del cuadro de instrumentos se visualiza la velocidad en
formato digital
7).
Advertencia de velocidad a --- km/h
Esta función le puede ayudar a respetar las limitaciones de velocidad.
Pulsando la tecla de la palanca del limpiacristales o del volante multi-
función*, se selecciona la velocidad actual. En la pantalla del cuadro de
instrumentos aparece destacada la velocidad seleccionada, por ejemplo,
Advert. veloc. 120 km/h . Dispone de cinco segundos para modificar la velo-
cidad entre 30 km/h y 250 km/h con la tecla basculante o con las
teclas o del volante multifunción*. Pulse la tecla o espere cinco
segundos para que la velocidad se memorice y la advertencia se active. Si se
supera la velocidad memorizada, se escuchará una señal acústica y apare-
cerá un mensaje de advertencia hasta que se reduzca la velocidad por lo
menos 4 km/h por debajo de la me morizada. La función se desactiva
pulsando de nuevo la tecla . En la pantalla del cuadro de instrumentos
aparece entonces Advert. veloc. --- km/h.
Indicador de temperatura exterior
El margen de medición abarca desde -40°C (-40°F) hasta +50°C (+125°F). A
temperaturas exteriores inferiores a los +4°C (+39,2°F), se visualiza adicio-
nalmente el “símbolo del cristal de hielo” (aviso de peligro de heladas). Este símbolo parpadea primero durante unos segundos y permanece encendido
mientras la temperatura exterior no supere los +6°C (+42,8°F).
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
•Existen diversos cuadros de instrumentos; de ahí que las indicaciones
del indicador multifunción puedan variar.•Con el vehículo parado o circulando a poca velocidad, la temperatura
exterior indicada puede ser superior a la real debido al calor emitido por el
motor.•Los vehículos con volante multifunción* no cuentan con teclas en la
palanca del limpiacristales. El indicador multifunción sólo se puede manejar
entonces con las teclas del volante multifunción*.Menú estado del vehículo
Este menú muestra textos de advertencia o de informaciónAbrir el menú Estado del vehículo
– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla de la palanca del limpia-
cristales ⇒página 70, fig. 45 . O bien
– Pulse la tecla o del volante multifunción* ⇒ página 68,
fig. 44 hasta que se muestre el menú Estado del vehículo.
OK
AAAB


OK
OK
OK
AA


Freetrack_ES.book Seite 73 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción
74Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurrido cierto tiempo y se guardan en el
menú Estado vehículo .
En este menú puede visualizar los textos de advertencia o de información. Si
no hay ningún mensaje de advertencia o de información, la opción Estado del
vehículo no aparece. Si hubiera varios mensajes, se visualizará cada uno
durante algunos segundos.
Ejemplo de utilización de los menús ⇒ página 68
Nota
Si no hay nigún mensaje de advertencia, este menú no está disponible.Menú Configuración
Este menú le permite efectuar diversos ajustes en las
funciones del vehículo.Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla ⇒página 68, fig. 43 de la
palanca del limpiacristales. O bien
– Pulse la tecla o del volante multifunción* ⇒página 68,
fig. 44 hasta que se muestre el menú Configuración.Ejemplo de utilización de los menús ⇒ página 68.
OK
AA


En la pantalla
Función
Datos del Ind. Multif.
En este menú puede determinar los datos del
menú Ind. Multifunc. que desea visualizar en la
pantalla del cuadro de instrumentos
⇒página 71
Confort
Este menú le permite efectuar diversos ajustes
en las funciones de confort del vehículo
Luces y visibilidad
En este menú se pueden efectuar diversos ajus-
tes en el alumbrado del vehículo.
Hora
Puede ajustar las horas y los minutos del reloj
del cuadro de instrumentos y del sistema de
navegación. Puede elegir entre el formato de 12
o de 24 horas y cambiar al horario de verano.
Neumáticos de invierno
Este menú le permite ajustar la velocidad a partir
de la cual el sistema emitirá una alarma óptica y
acústica. Emplee esta función, por ejemplo, si su
vehículo está equipado con neumáticos de
invierno que no estén diseñados para la veloci-
dad máxima del mismo. Consulte el capítiulo de
“Ruedas y neumáticos”.
Idioma
Los textos de la pantalla y del sistema de nave-
gación pueden visualizarse en diferentes idio-
mas.
Unidades
Esta opción le permite seleccionar en qué unida-
des se han de indicar los valores de temperatura
y de consumo así como las distancias.
Veloc. Aux.
En la pantalla del cuadro de instrumentos se
visualiza la velocidad adicionamente en otra uni-
dad de medida diferente (mph o km/h) a la de
velocímetro.
Freetrack_ES.book Seite 74 Donnerstag, 30. Juli 2009 1:48 13

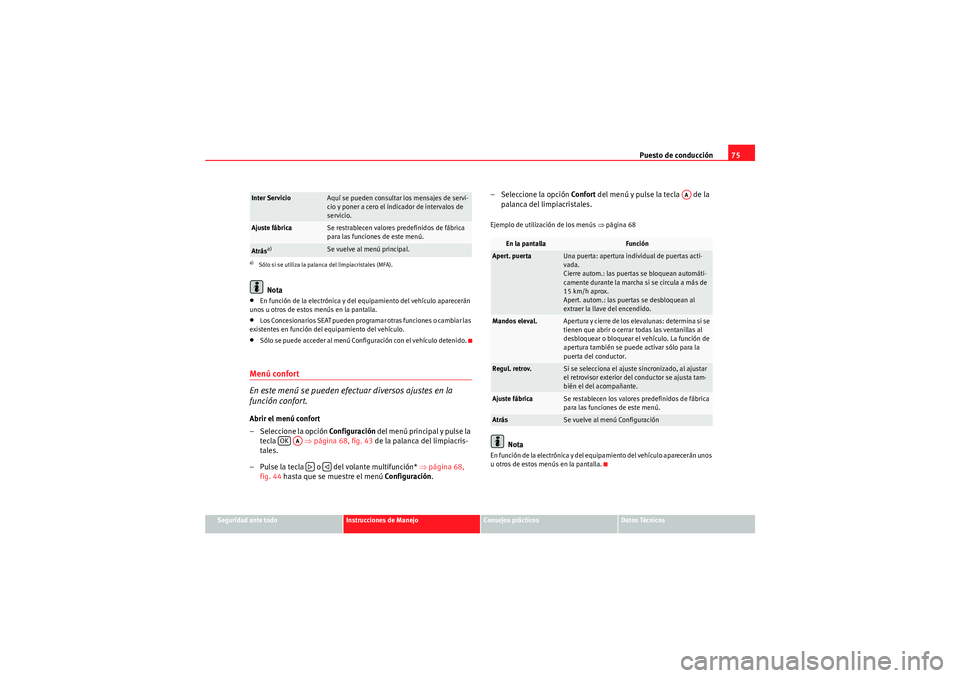

Puesto de conducción75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
•En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla.•Los Concesionarios SEAT pueden programar otras funciones o cambiar las
existentes en función del equipamiento del vehículo.•Sólo se puede acceder al menú Conf iguración con el vehículo detenido.Menú confort
En este menú se pueden efectuar diversos ajustes en la
función confort.Abrir el menú confort
– Seleccione la opción Configuración del menú principal y pulse la
tecla ⇒página 68, fig. 43 de la palanca del limpiacris-
tales.
– Pulse la tecla o del volante multifunción* ⇒ página 68,
fig. 44 hasta que se muestre el menú Configuración. – Seleccione la opción
Confort del menú y pulse la tecla de la
palanca del limpiacristales.
Ejemplo de utilización de los menús ⇒página 68
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
Inter Servicio
Aquí se pueden consultar los mensajes de servi-
cio y poner a cero el indicador de intervalos de
servicio.
Ajuste fábrica
Se restrablecen valores predefinidos de fábrica
para las funciones de este menú.
Atrás
a)
Se vuelve al menú principal.
a)Sólo si se utiliza la palanca del limpiacristales (MFA).
OK
AA


En la pantalla
Función
Apert. puerta
Una puerta: apertura individual de puertas acti-
vada.
Cierre autom.: las puertas se bloquean automáti-
camente durante la marcha si se circula a más de
15 km/h aprox.
Apert. autom.: las puertas se desbloquean al
extraer la llave del encendido.
Mandos eleval.
Apertura y cierre de los elevalunas: determina si se
tienen que abrir o cerrar todas las ventanillas al
desbloquear o bloquear el vehículo. La función de
apertura también se puede activar sólo para la
puerta del conductor.
Regul. retrov.
Si se selecciona el ajuste sincronizado, al ajustar
el retrovisor exterior del conductor se ajusta tam-
bién el del acompañante.
Ajuste fábrica
Se restablecen los valores predefinidos de fábrica
para las funciones de este menú.
Atrás
Se vuelve al menú Configuración
AA
Freetrack_ES.book Seite 75 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción

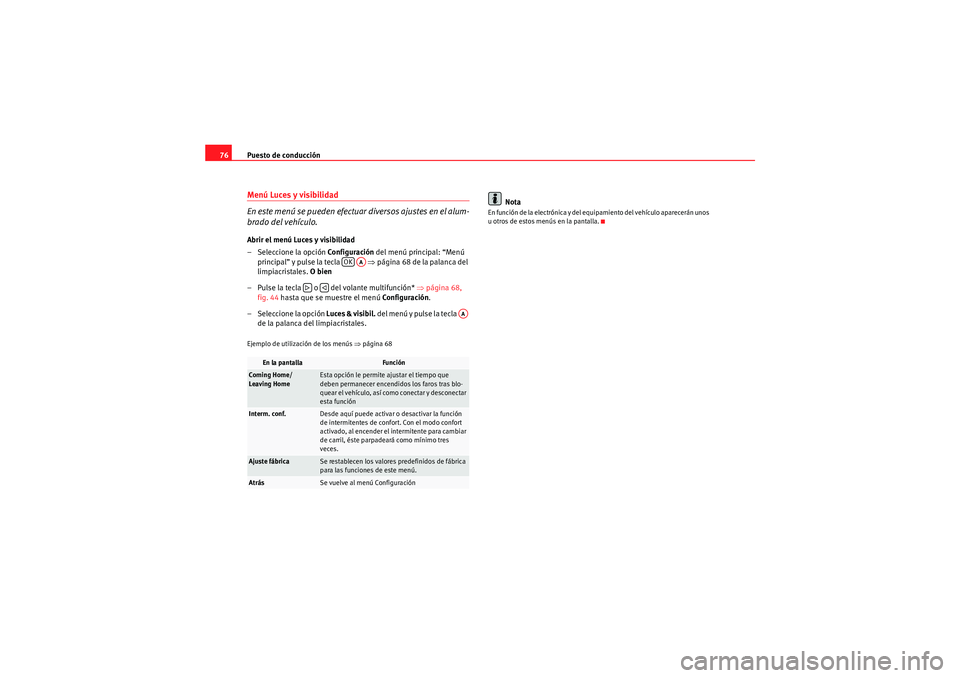

76Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el alum-
brado del vehículo.Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla ⇒página 68 de la palanca del
limpiacristales. O bien
– Pulse la tecla o del volante multifunción* ⇒página 68,
fig. 44 hasta que se muestre el menú Configuración.
– Seleccione la opción Luces & visibil. del menú y pulse la tecla
de la palanca del limpiacristales.Ejemplo de utilización de los menús ⇒ página 68
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
En la pantalla
Función
Coming Home/
Leaving Home
Esta opción le permite ajustar el tiempo que
deben permanecer encendidos los faros tras blo-
quear el vehículo, así como conectar y desconectar
esta función
Interm. conf.
Desde aquí puede activar o desactivar la función
de intermitentes de confort. Con el modo confort
activado, al encender el intermitente para cambiar
de carril, éste parpadeará como mínimo tres
veces.
Ajuste fábrica
Se restablecen los valores predefinidos de fábrica
para las funciones de este menú.
Atrás
Se vuelve al menú Configuración
OK
AA


AA
Freetrack_ES.book Seite 76 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

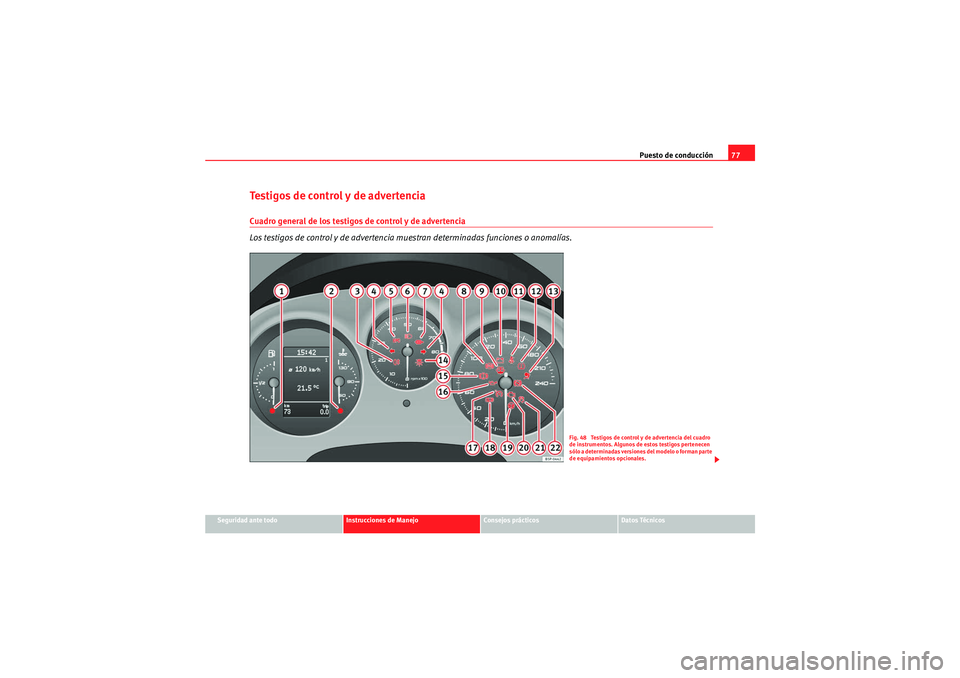

Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.
Fig. 48 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
Freetrack_ES.book Seite 77 Donnerstag, 30. Juli 2009 1:48 13

Puesto de conducción
78Pos.
Símbolo
Significado de los testigos de control
y de advertencia
Información adicional

Nivel / Reserva de combustible
⇒ página 79

Nivel y temperatura del líquido refrige-
rante
⇒página 79

Luz trasera antiniebla encendida
⇒página 80
 
Intermitentes encendidos
⇒página 80

Avería del motor (motores de gasolina)
⇒página 80

Sistema de precalentamiento (motores
diesel)
⇒página 81

Luz de carretera encendida
⇒página 81

Acumulación de hollín en el filtro de
partículas para motores Diesel
⇒página 81

Avería en el ABS
⇒página 81

Nivel del depósito del lavacristales
⇒página 82

Avería en el alternador
⇒página 82

¡Abróchese el cinturón de seguridad!
⇒página 19

Presión de los neumáticos
⇒página 83

Sistema de airbags o de pretensores
averiado o airbag desconectado
⇒página 29
⇒ página 33
A1A2A3A4A5A6A7A8A9A10A11A12A13

Avería en una bombilla
⇒página 84

Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos
⇒página 84

Presión del aceite del motor
⇒página 85

Regulador de velocidad activado
⇒página 85

Indicador de que las puertas están
abiertas
⇒página 85

Dirección electromecánica
⇒página 85

Avería en el sistema de control de emi-
siones
⇒página 86

Si parpadea: el programa electrónico
de estabilización (ESP) está intervi-
niendo, o el TCS está interviniendo o
desactivado
Si permanece encendido: ESP averiado
o desactivado
⇒ página 86
⇒ página 173

Bloqueo de la palanca selectora (cam-
bio automático)
⇒página 87
SAFE
Inmovilizador electrónico
⇒página 87
Pos.
Símbolo
Significado de los testigos de control
y de advertencia
Información adicional
A14A15A16A17A18A19A20A21A22
Freetrack_ES.book Seite 78 Donnerstag, 30. Juli 2009 1:48 13
