2009 Peugeot Expert Tepee Manual del propietario (in Spanish)

132
Remolcar su vehículo
Sin elevación (las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
Por la parte delantera
- suelte la tapa empujando en la parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
QUE LE REMOLQUEN
Con elevación (2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la anilla
de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección. Vehículos con caja de cambios mecánica (versión diesel)
Para los vehículos equipados con una caja
de cambios mecánica, es necesario que la
palanca de cambios esté en punto muerto,
no respetar esta particularidad puede
conllevar el deterioro de ciertos órganos
de frenada y la ausencia de frenada en el
arranque del motor.

134

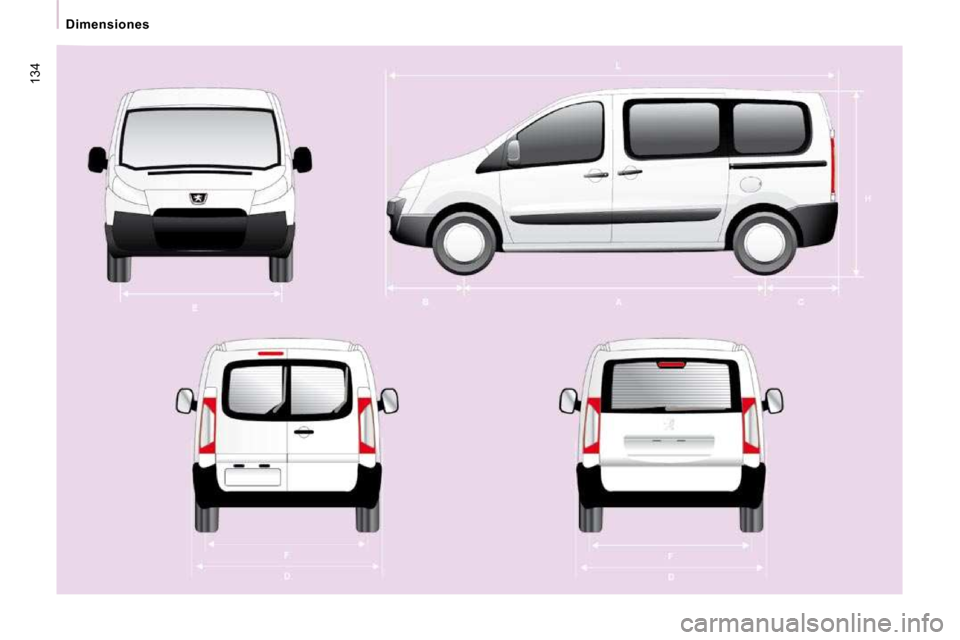

Dimensiones

135
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
H1
L Largo total 4 805 5 135
H Altura total, suspensión neumática/metálica
1 895/1 942
A Distancia entre ejes 3 000 3 122
B Saliente delantero desde el eje
975
C Saliente trasero desde el eje 830 1 038
Anchura total:

en la chapa 1 870
D con varillas 1 895

con retrovisores abatidos 1 986

con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574

Diámetro de separación entre las aceras (m) 12,18 12,59
Cargas máximas (kg)

Útil 1 000

En el techo 170
DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 a ltura (H1),
remítase a las tablas:

136
Dimensiones

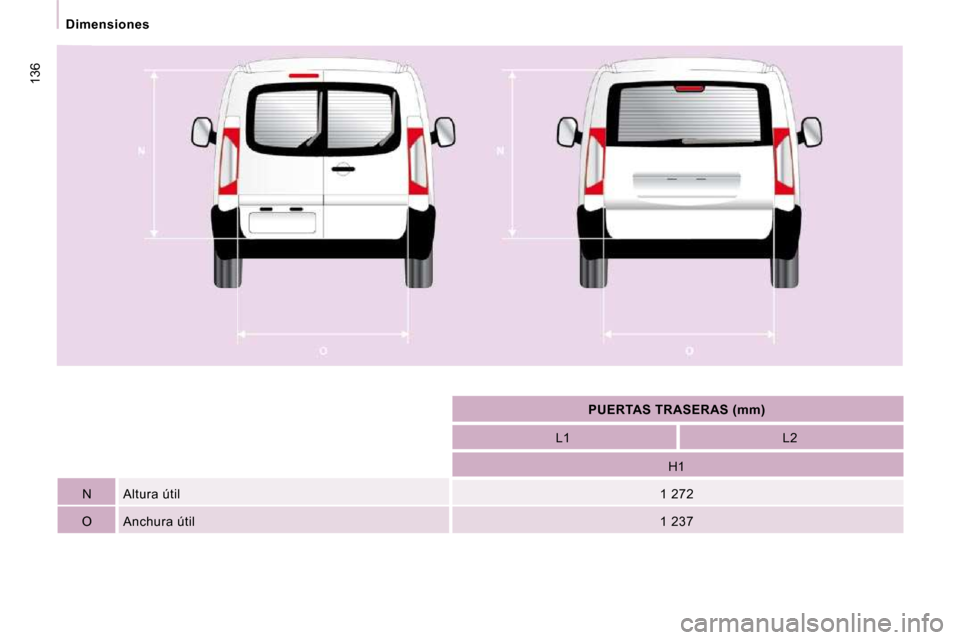

PUERTAS TRASERAS (mm
)
L1 L2

H1
N Altura útil 1 272
O Anchura útil 1 237

137
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

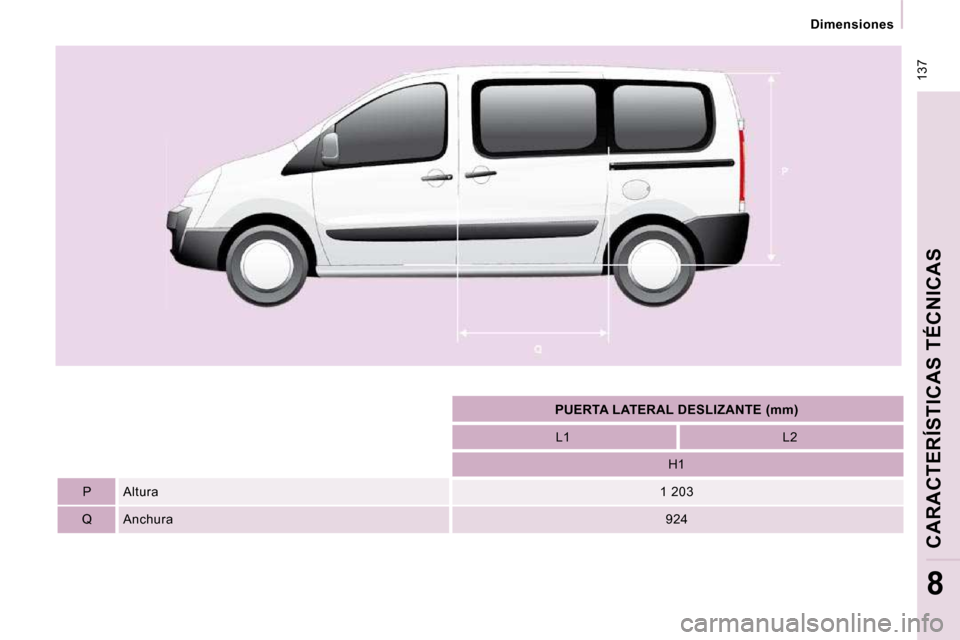

PUERTA LATERAL DESLIZANTE (mm
)
L1 L2

H1
P Altura 1 203
Q Anchura 924

138
Masas

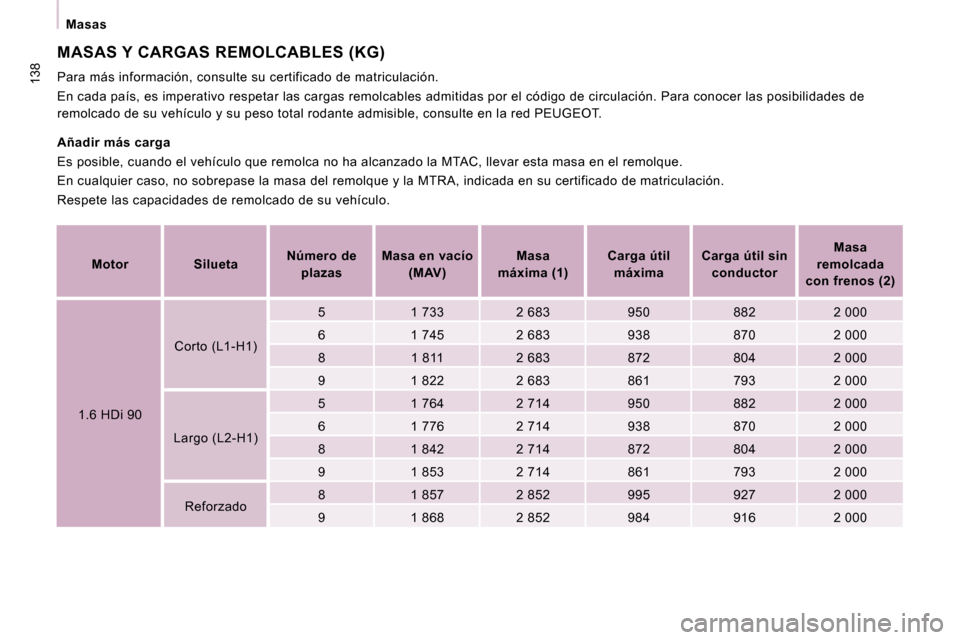

MASAS Y CARGAS REMOLCABLES (KG)
Para más información, consulte su certificado de matriculación.
En cada país, es imperativo respetar las cargas re molcables admitidas por el código de circulación. P ara conocer las posibilidades de
remolcado de su vehículo y su peso total rodante ad misible, consulte en la red PEUGEOT .
Añadir más carga
Es posible, cuando el vehículo que remolca no ha a lcanzado la MTAC, llevar esta masa en el remolque.
En cualquier caso, no sobrepase la masa del remolq ue y la MTRA, indicada en su certificado de matriculación.
Respete las capacidades de remolcado de su vehícul o.

Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)
1.6 HDi 90 Corto (L1-H1)
5 1 733 2 683 950 882 2 000
6 1 745 2 683 938 870 2 000
8 1 811 2 683 872 804 2 000
9 1 822 2 683 861 793 2 000
Largo (L2-H1) 5 1 764 2 714 950 882 2 000
6 1 776 2 714 938 870 2 000
8 1 842 2 714 872 804 2 000
9 1 853 2 714 861 793 2 000
Reforzado 8 1 857 2 852 995 927 2 000
9 1 868 2 852 984 916 2 000

139
Masas
CARACTERÍSTICAS TÉCNICAS
8
(1) Masa máxima técnicamente admisible en carga (MTAC).
(2) Masa remolcada con frenos añadiendo más carga : ésta se puede aumentar en carga, a condición de quitar del vehículo la misma
cantidad de esta carga para no sobrepasar la MTRA.
Temperaturas exteriores elevadas pueden conllevar un rendimiento menor del vehículo para proteger el motor. Cuando la temperatura
exterior es superior a 37 °C, limite la masa remolc ada a 700 kg, sin añadir más carga.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).

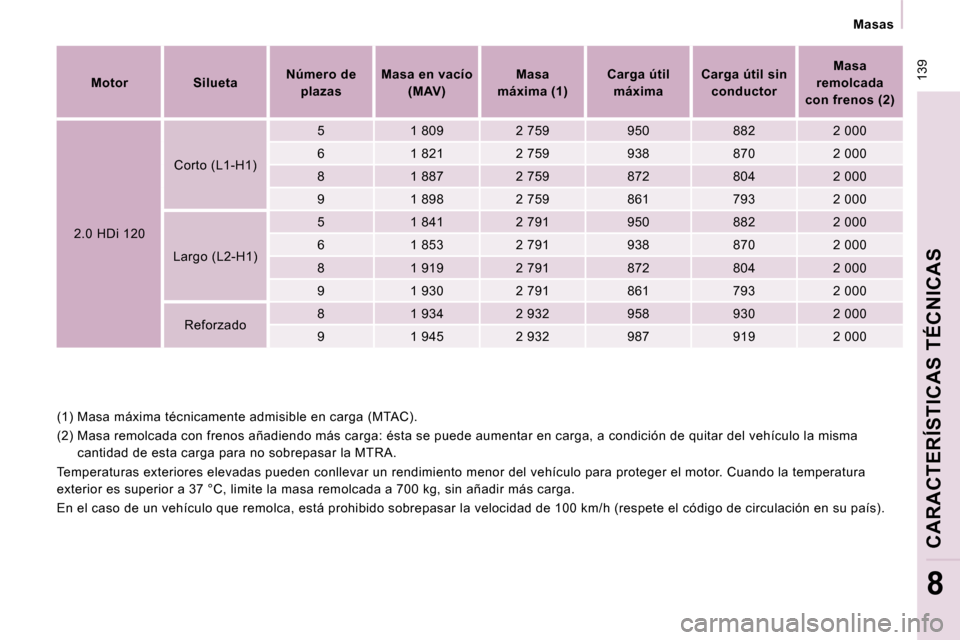

Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)
2.0 HDi 120 Corto (L1-H1)
5 1 809 2 759 950 882 2 000
6 1 821 2 759 938 870 2 000
8 1 887 2 759 872 804 2 000
9 1 898 2 759 861 793 2 000
Largo (L2-H1) 5 1 841 2 791 950 882 2 000
6 1 853 2 791 938 870 2 000
8 1 919 2 791 872 804 2 000
9 1 930 2 791 861 793 2 000
Reforzado 8 1 934 2 932 958 930 2 000
9 1 945 2 932 987 919 2 000

140
Masas

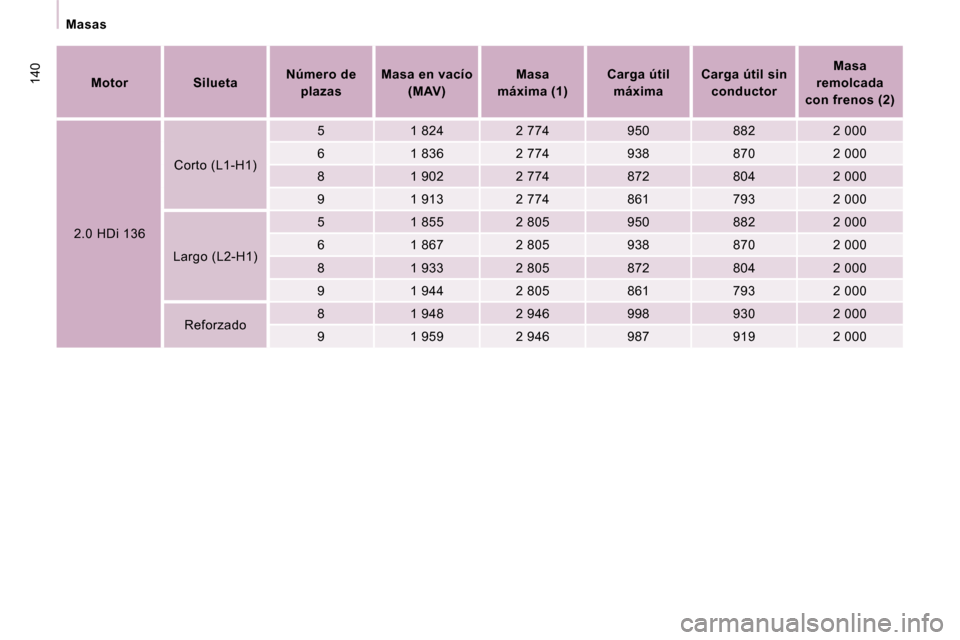

Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada
con frenos (2)
2.0 HDi 136 Corto (L1-H1)
5 1 824 2 774 950 882 2 000
6 1 836 2 774 938 870 2 000
8 1 902 2 774 872 804 2 000
9 1 913 2 774 861 793 2 000
Largo (L2-H1) 5 1 855 2 805 950 882 2 000
6 1 867 2 805 938 870 2 000
8 1 933 2 805 872 804 2 000
9 1 944 2 805 861 793 2 000
Reforzado 8 1 948 2 946 998 930 2 000
9 1 959 2 946 987 919 2 000
