Cambiar una lámpara

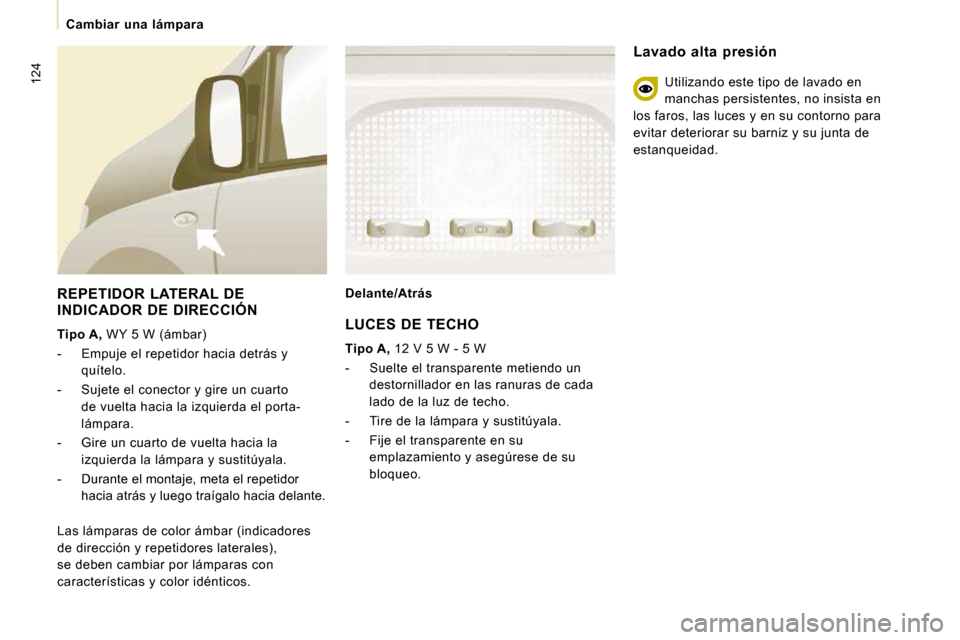

REPETIDOR LATERAL DE INDICADOR DE DIRECCIÓN

Tipo A, WY 5 W (ámbar)
- Empuje el repetidor hacia detrás y quítelo.
- Sujete el conector y gire un cuarto de vuelta hacia la izquierda el porta-
lámpara.
- Gire un cuarto de vuelta hacia la izquierda la lámpara y sustitúyala.
- Durante el montaje, meta el repetidor hacia atrás y luego traígalo hacia delante. Delante/Atrás
Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales),
se deben cambiar por lámparas con
características y color idénticos. LUCES DE TECHO

Tipo A, 12 V 5 W - 5 W
- Suelte el transparente metiendo un destornillador en las ranuras de cada
lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo.
Lavado alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces y en su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.

Cambiar una lámpara
AYUDA RÁPIDA
7

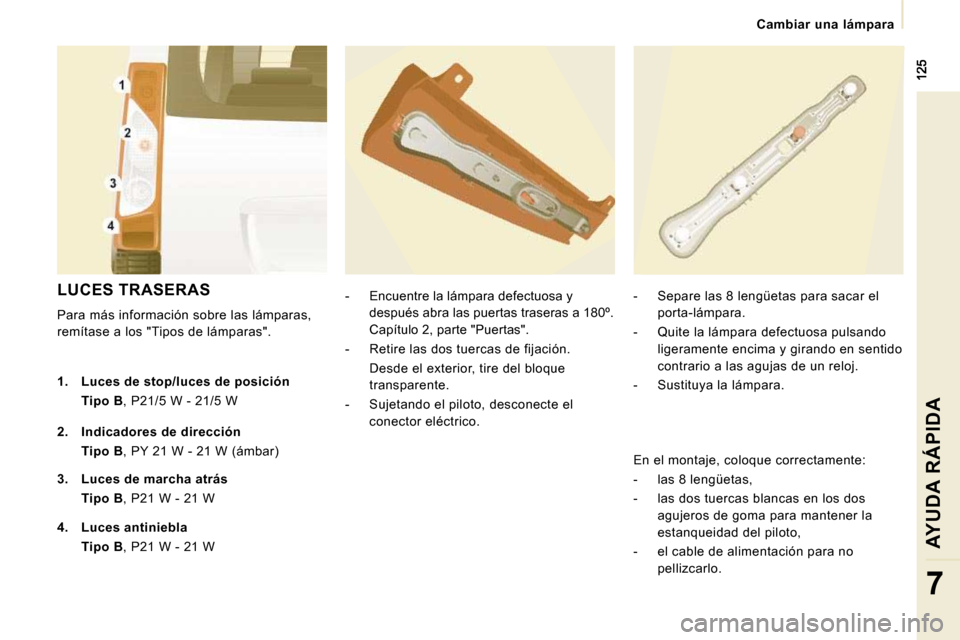

LUCES TRASERAS
Para más información sobre las lámparas,
remítase a los "Tipos de lámparas". - Encuentre la lámpara defectuosa y
después abra las puertas traseras a 180º.
Capítulo 2, parte "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas para sacar el
porta-lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.

1. Luces de stop/luces de posición
Tipo B , P21/5 W - 21/5 W

2. Indicadores de dirección
Tipo B , PY 21 W - 21 W (ámbar)

3. Luces de marcha atrás
Tipo B , P21 W - 21 W

4. Luces antiniebla
Tipo B , P21 W - 21 W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no pellizcarlo.

126
Cambiar una lámpara
TERCER PILOTO DE STOP

Tipo A, W 5 W - 5 W
Tipo B, P21 W - 21 W

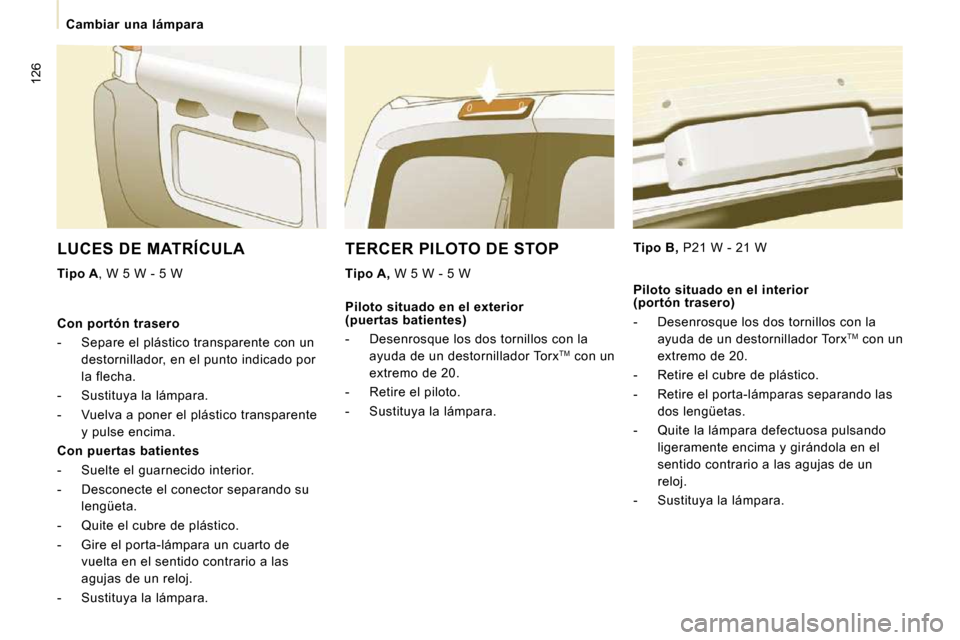

LUCES DE MATRÍCULA

Tipo A , W 5 W - 5 W
Con portón trasero
- Separe el plástico transparente con un destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite el cubre de plástico.
- Gire el porta-lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara. Piloto situado en el exterior
(puertas batientes)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el piloto.
- Sustituya la lámpara. Piloto situado en el interior
(portón trasero)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el cubre de plástico.
- Retire el porta-lámparas separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un
reloj.
- Sustituya la lámpara.

127
Cambiar un fusible
AYUDA RÁPIDA
7
CAMBIAR UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el panel de instrumentos lado derecho (detrás del porta-objetos, plegable),
- en el habitáculo (compartimento batería),
- debajo del capó motor.
Quitar y poner un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado.
- Utilice la pinza.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina cualquier
responsabilidad por los gastos ocasionados
para la reparación de su vehículo o los
disfuncionamientos que resultasen de la
instalación de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa los
10 miliamperios.
Las designaciones comunicadas sólo son
las de los fusibles que puede cambiar el
usuario con la ayuda de la pinza y de los
fusibles de recambio, situados detrás del
porta-objetos del panel de instrumentos
lado derecho. Para cualquier otro tipo de
intervención, vaya a la red PEUGEOT .
A la atención de los profesionales:
para mayor información sobre los
fusibles y relés, consulte la esquemática de
los "Métodos" en la Red.

128
Cambiar un fusible
FUSIBLES PANEL DE INSTRUMENTOS LADO DERECHO
- Bascule el porta-objetos y tire de él fuertemente para acceder a los fusibles.

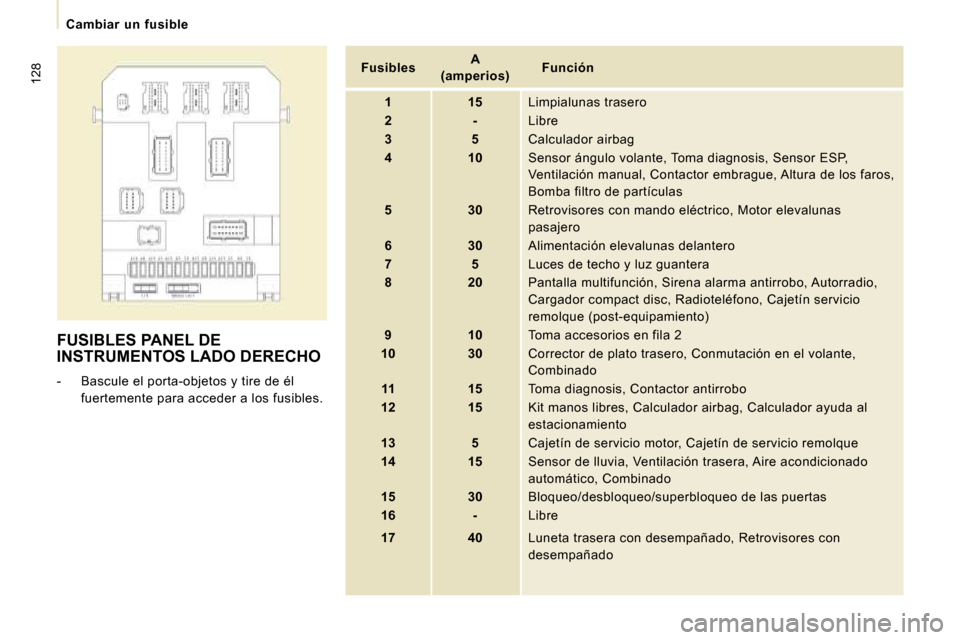

Fusibles
A
(amperios)
Función

1 15 Limpialunas trasero

2 - Libre

3 5 Calculador airbag

4 10 Sensor ángulo volante, Toma diagnosis, Sensor E SP,
Ventilación manual, Contactor embrague, Altura de l os faros,
Bomba filtro de partículas

5 30 Retrovisores con mando eléctrico, Motor elevalu nas
pasajero

6 30 Alimentación elevalunas delantero

7 5 Luces de techo y luz guantera

8 20 Pantalla multifunción, Sirena alarma antirrobo, Autorradio,
Cargador compact disc, Radioteléfono, Cajetín servi cio
remolque (post-equipamiento)

9 10 Toma accesorios en fila 2

10 30 Corrector de plato trasero, Conmutación en el v olante,
Combinado

11 15 Toma diagnosis, Contactor antirrobo

12 15 Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento

13 5 Cajetín de servicio motor, Cajetín de servicio remolque

14 15 Sensor de lluvia, Ventilación trasera, Aire aco ndicionado
automático, Combinado

15 30 Bloqueo/desbloqueo/superbloqueo de las puertas

16 - Libre

17 40 Luneta trasera con desempañado, Retrovisores co n
desempañado

Cambiar un fusible
AYUDA RÁPIDA
7
FUSIBLES HABITÁCULO
- Suelte la tapa del compartimento batería.
- Retire el terminal de batería rojo (+).

Después de la intervención, vuelva a
cerrar la tapa con cuidado.

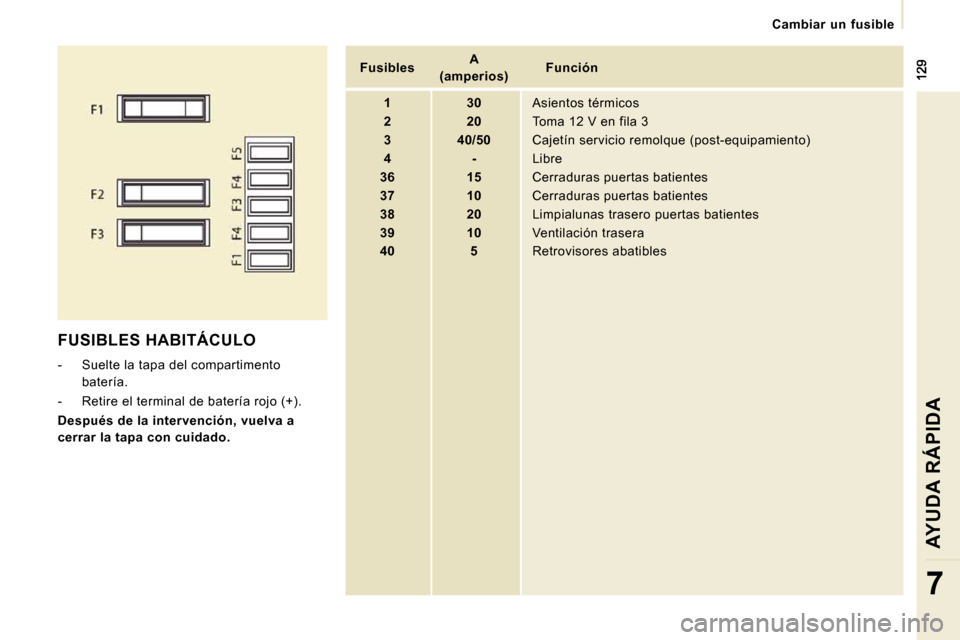

Fusibles
A
(amperios)
Función

1 30 Asientos térmicos

2 20 Toma 12 V en fila 3

3 40/50 Cajetín servicio remolque (post-equipamiento)

4 - Libre

36 15 Cerraduras puertas batientes

37 10 Cerraduras puertas batientes

38 20 Limpialunas trasero puertas batientes

39 10 Ventilación trasera

40 5 Retrovisores abatibles

130
Cambiar un fusible
FUSIBLES DEBAJO DEL CAPÓ MOTOR
- Después de haber abierto el capó, deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.
- Suelte y bascule el cajetín para acceder a los fusibles.

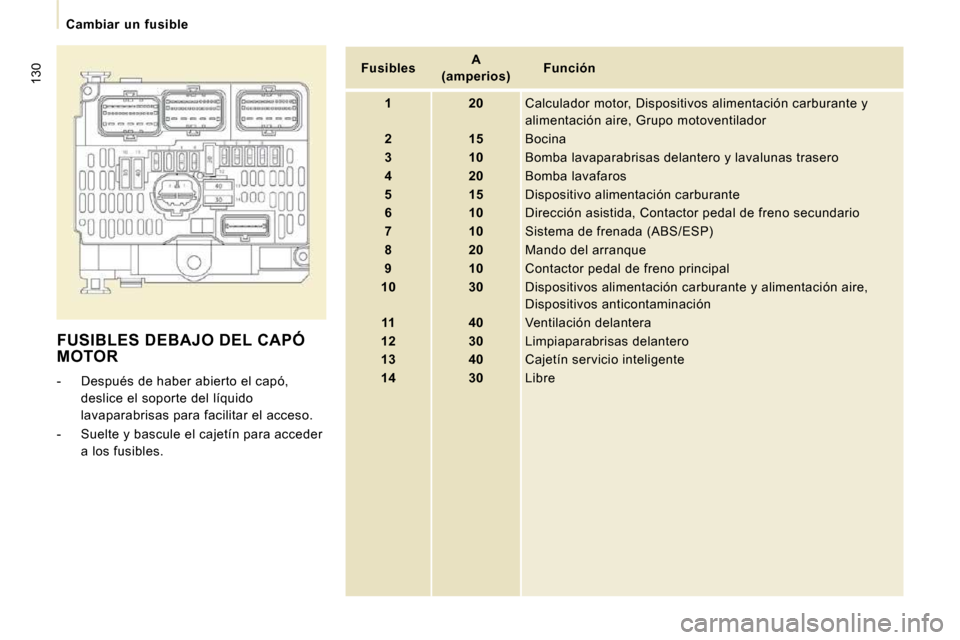

Fusibles
A
(amperios)
Función

1 20 Calculador motor, Dispositivos alimentación car burante y
alimentación aire, Grupo motoventilador

2 15 Bocina

3 10 Bomba lavaparabrisas delantero y lavalunas tras ero

4 20 Bomba lavafaros

5 15 Dispositivo alimentación carburante

6 10 Dirección asistida, Contactor pedal de freno se cundario

7 10 Sistema de frenada (ABS/ESP)

8 20 Mando del arranque

9 10 Contactor pedal de freno principal

10 30 Dispositivos alimentación carburante y alimenta ción aire,
Dispositivos anticontaminación

11 40 Ventilación delantera

12 30 Limpiaparabrisas delantero

13 40 Cajetín servicio inteligente

14 30 Libre

131
Cambiar una escobilla del limpiaparabrisas
AYUDA RÁPIDA
7

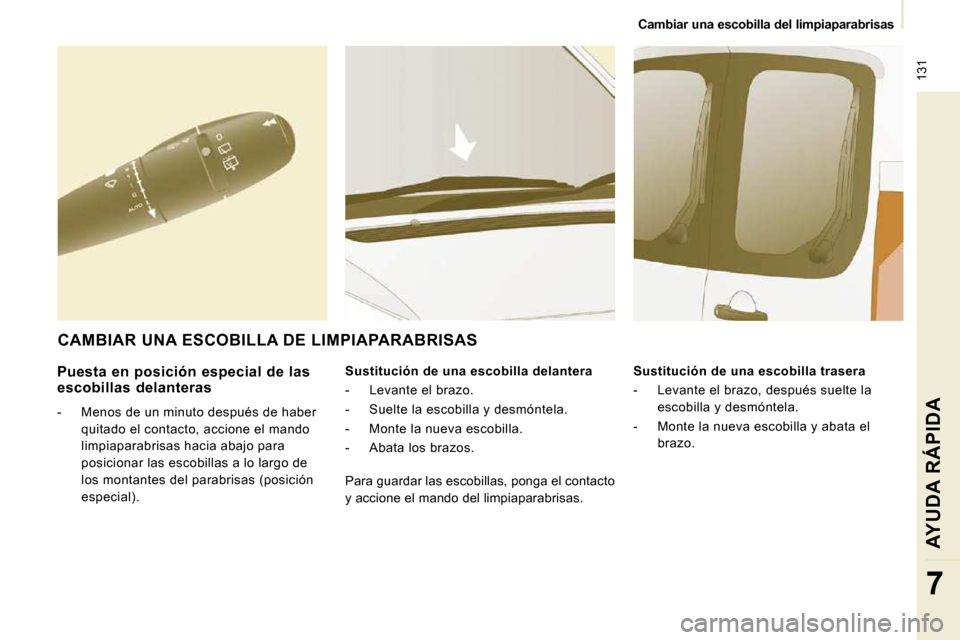

Puesta en posición especial de las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
los montantes del parabrisas (posición
especial). Sustitución de una escobilla delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS
Para guardar las escobillas, ponga el contacto
y accione el mando del limpiaparabrisas.
