1111TECHNISCHE DATEN
139

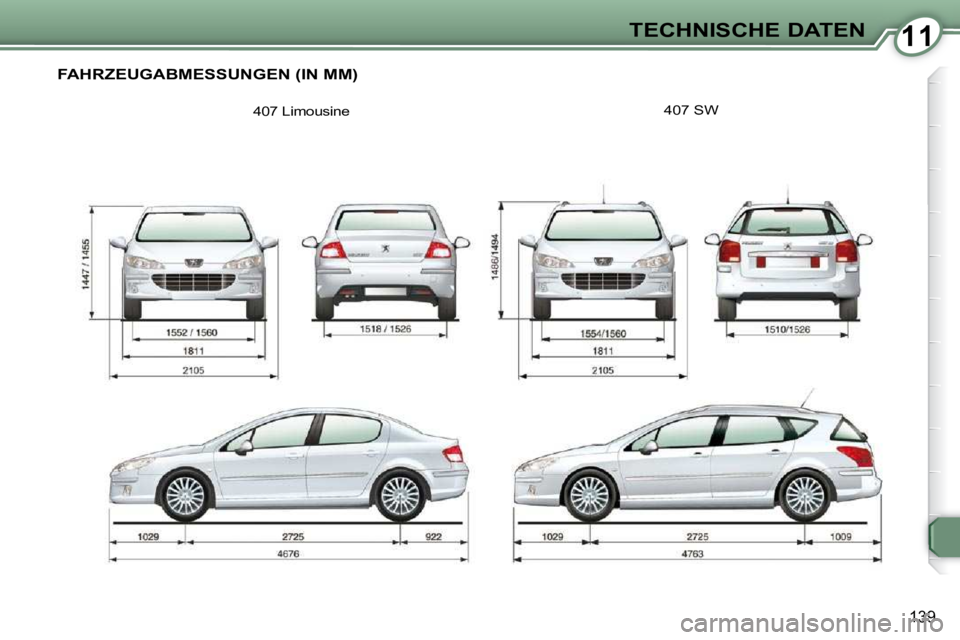

FAHRZEUGABMESSUNGEN (IN MM)
407 Limousine 407 SW

1111TECHNISCHE DATEN
140

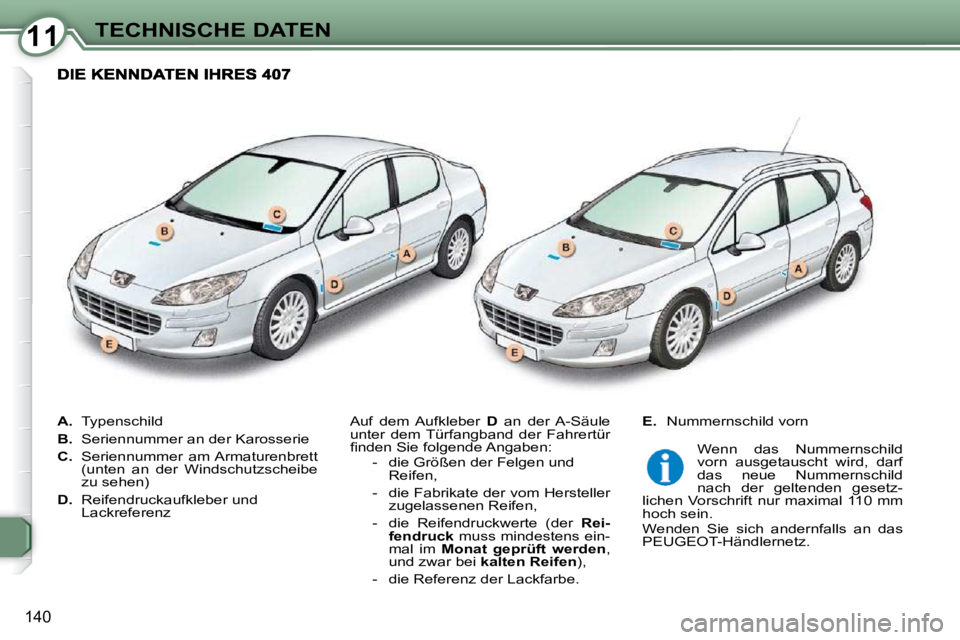

A. Typenschild

B. Seriennummer an der Karosserie

C. Seriennummer am Armaturenbrett
(unten an der Windschutzscheibe
zu sehen)

D. Reifendruckaufkleber und
Lackreferenz Auf dem Aufkleber
D an der A-Säule
unter dem Türfangband der Fahrertür
fi nden Sie folgende Angaben:
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller zugelassenen Reifen,
- die Reifendruckwerte (der Rei-
fendruck muss mindestens ein-
mal im Monat geprüft werden ,
und zwar bei kalten Reifen ),
- die Referenz der Lackfarbe.
E. Nummernschild vorn
Wenn das Nummernschild
vorn ausgetauscht wird, darf
das neue Nummernschild
nach der geltenden gesetz-
lichen Vorschrift nur maximal 110 mm
hoch sein.
Wenden Sie sich andernfalls an das
PEUGEOT -Händlernetz.

141

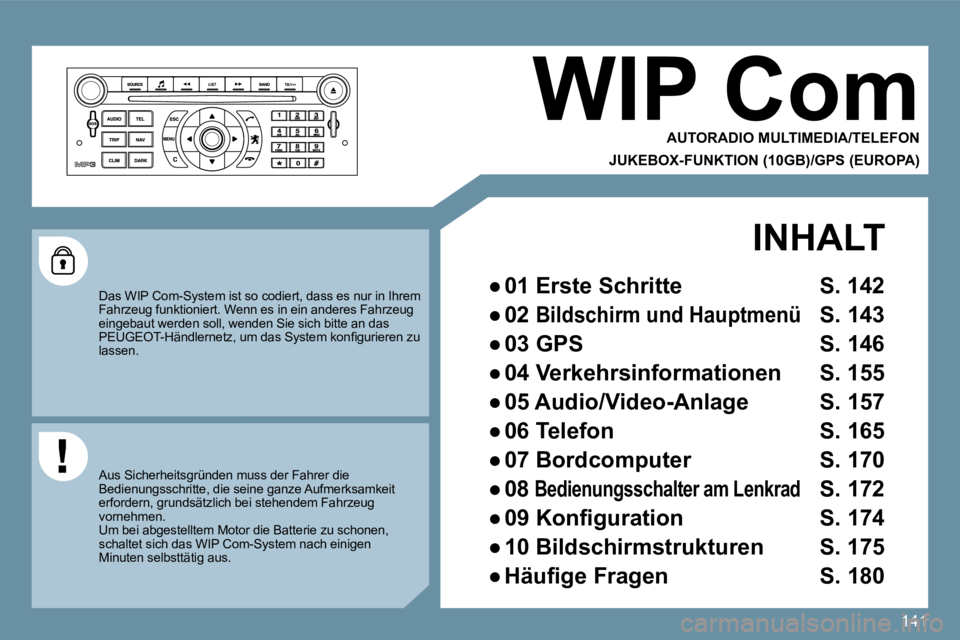

WIP Com
AUTORADIO MULTIMEDIA/TELEFON
JUKEBOX-FUNKTION (10GB)/GPS (EUROPA)
Das WIP Com-System ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrz eug eingebaut werden soll, wenden Sie sich bitte an das PEUGEOT-Händlernetz, um das System konfi gurieren zu lassen.
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte, die seine ganze Aufmerksamkeit erfordern, grundsätzlich bei stehendem Fahrzeug vornehmen. Um bei abgestelltem Motor die Batterie zu schonen, schaltet sich das WIP Com-System nach einigen Minuten selbsttätig aus.
INHALT

142
11
2020
88
99
55
44
3322
1919
16161111
10101818
1212
6677
1313
1515
1414
1717
01
1. Ein/Aus und Lautstärkeregelung
2. Anwahl des Geräteteils: Radio, Jukebox, CD/DVD-Spieler, CD-Wechsler und Zusatzgeräte (AUX, wenn im Menü Konfi guration aktiviert), langer Druck: kopiert CD auf Festplatte.
3. Einstellung der Audio-Optionen: Balance vorn/hinte n, links/rechts, Loudness, Musikalische Richtung
4. Anzeige der Liste der lokalen Sender, der CD/DVD-T itel oder der MP3/USB/Jukebox-Verzeichnisse, langer Druck: Aktualisierung der lokalen Radiosender
5. Automatische Suche der nächstniedrigeren/-höheren Frequenz, Anwahl des vorigen/nächsten CD/DVD, MP3, USB oder Jukebox-Titels Langer Druck: schneller Vor- und Rücklauf .
6. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
7. Ein/Aus der Funktion TA (Verkehrsmeldungen) Langer Druck: Zugang zum PTY-Modus(Radio-Programmtypen)
8. CD/DVD-Auswurf
9. Einschub für SIM-Karte
10. Tastatur zur Eingabe der Bezeichnungen durch wiede rholtes Drücken
11. Zugang zum Menü " PEUGEOT " Dienste
12. Anwahl und Bestätigung
13. Anwahl der vorigen/nächsten CD/DVD, Anwahl des vor igen/nächsten MP3/USB/Jukebox-Verzeichnisses
14. Anwahl der nächstniedrigeren/-höheren Frequenz
15. Stornierung des laufenden Vorgangs, langer Druck: Rückkehr zur laufenden Anwendung
16. Anzeige des Hauptmenüs
17. Löschen des letzten eingegebenen Buchstabens oder der ganzen Zeile
18. Änderung der Bildschirmanzeige, langer Druck: Neuinitialisierung der WIP Com-Anlage
19. Anwahl des Bildschirmanzeigemodus: TRIP, TEL, CLIM, NAV und AUDIO
20. Langer Druck auf die SOS-Taste: Notruf

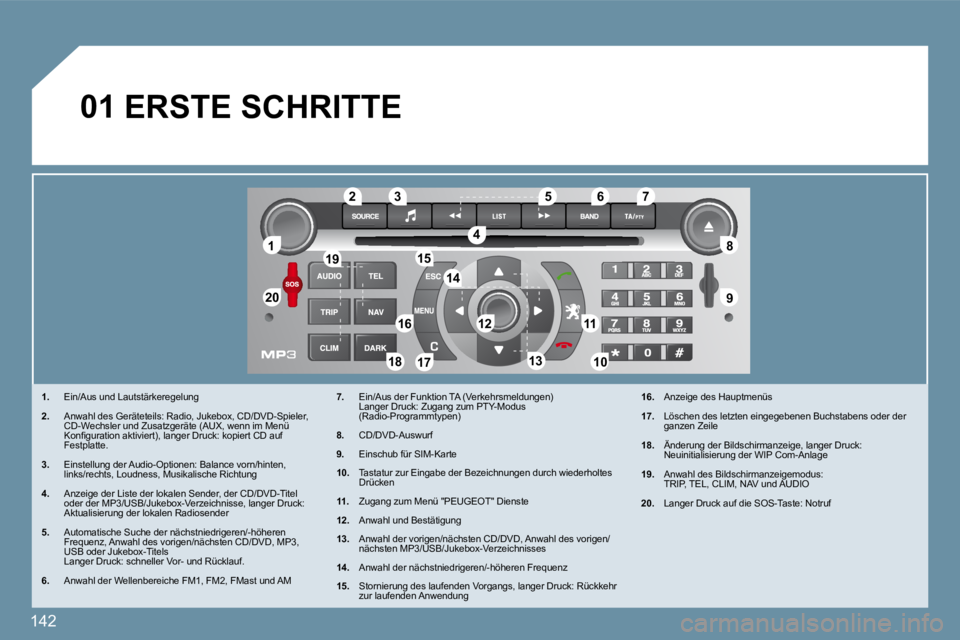

ERSTE SCHRITTE

143
02
°

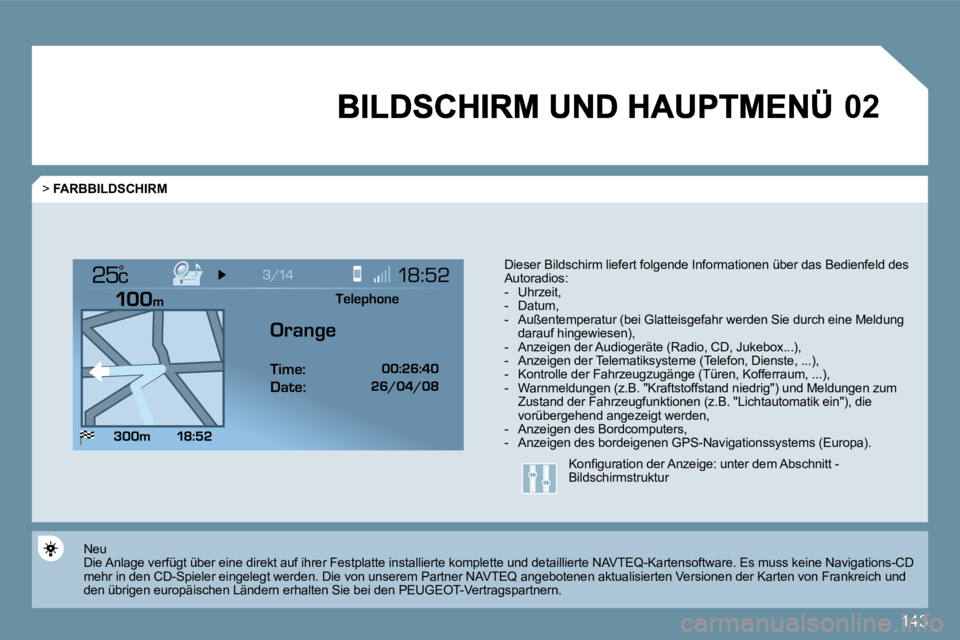

> FARBBILDSCHIRM
Dieser Bildschirm liefert folgende Informationen über das Bedienfeld des Autoradios: - Uhrzeit, - Datum, - Außentemperatur (bei Glatteisgefahr werden Sie durch eine Meldung darauf hingewiesen), - Anzeigen der Audiogeräte (Radio, CD, Jukebox.. .), - Anzeigen der Telematiksysteme (Telefon, Dienste, ...), - Kontrolle der Fahrzeugzugänge (Türen, Kofferra um, ...), - Warnmeldungen (z.B. "Kraftstoffstand niedrig") und Meldungen zum Zustand der Fahrzeugfunktionen (z.B. "Lichtautomati k ein"), die vorübergehend angezeigt werden, - Anzeigen des Bordcomputers, - Anzeigen des bordeigenen GPS-Navigationssystem s (Europa).
Neu Die Anlage verfügt über eine direkt auf ihrer Festplatte installierte komplette und detaillierte NAVTEQ-Kartensoftware. Es muss keine Navigations-CD mehr in den CD-Spieler eingelegt werden. Die von un serem Partner NAVTEQ angebotenen aktualisierten Ver sionen der Karten von Frankreich und den übrigen europäischen Ländern erhalten Sie bei den PEUGEOT-Vertragspartnern.
Konfi guration der Anzeige: unter dem Abschnitt - Bildschirmstruktur
Telephone
Orange Time:
Date:

144

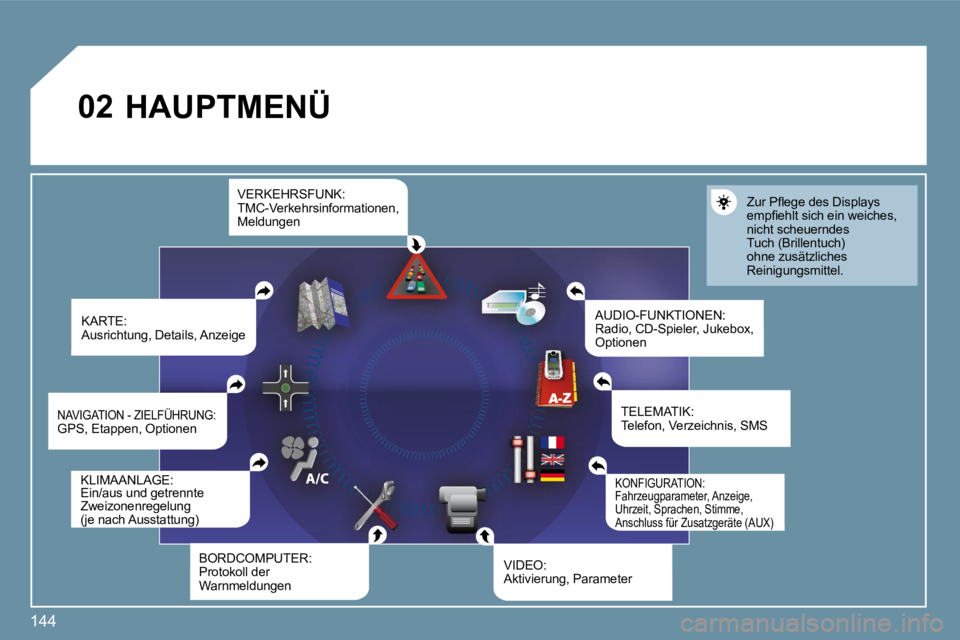

02 HAUPTMENÜ
KARTE: Ausrichtung, Details, Anzeige
AUDIO-FUNKTIONEN: Radio, CD-Spieler, Jukebox, Optionen
Zur Pfl ege des Displays empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne zusätzliches Reinigungsmittel.
TELEMATIK: Telefon, Verzeichnis, SMS
KONFIGURATION: Fahrzeugparameter, Anzeige, Uhrzeit, Sprachen, Stimme, Anschluss für Zusatzgeräte (AUX) satzgeräte (AUX)
VIDEO: Aktivierung, Parameter
BORDCOMPUTER: Protokoll der Warnmeldungen
NAVIGATION - ZIELFÜHRUNG: GPS, Etappen, Optionen
VERKEHRSFUNK: TMC-Verkehrsinformationen, Meldungen
KLIMAANLAGE: Ein/aus und getrennte Zweizonenregelung (je nach Aussta(je nach Ausstattung) ttung)

145
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

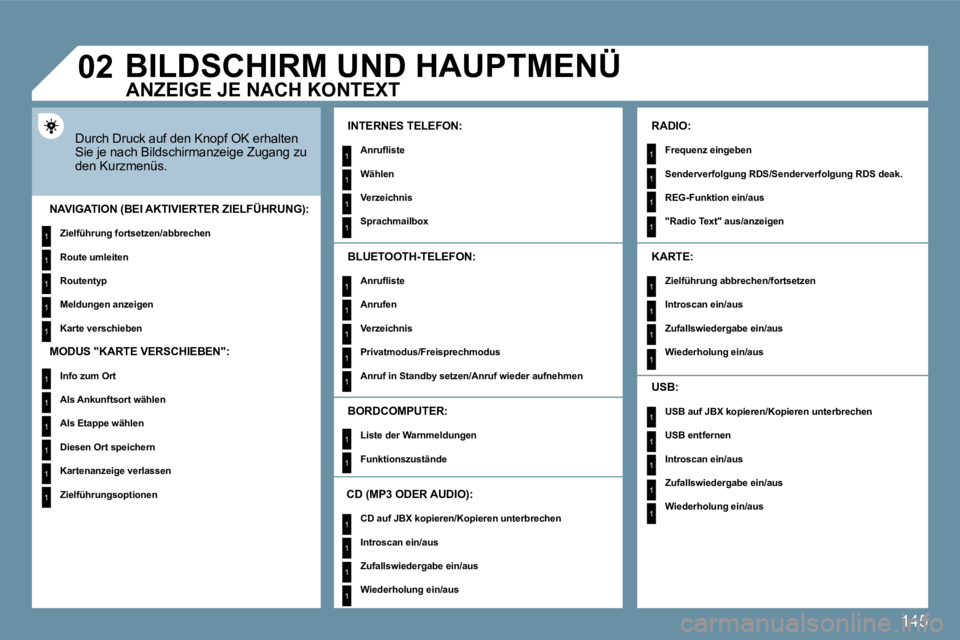

02 BILDSCHIRM UND HAUPTMENÜ
Durch Druck auf den Knopf OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs.
INTERNES TELEFON:
Anrufl iste
Wählen
Verzeichnis
Sprachmailbox NAVIGATION (BEI AKTIVIERTER ZIELFÜHRUNG):
Zielführung fortsetzen / a bbrechen
Route umleiten
Routentyp
Meldungen anzeigen
Karte verschieben
BORDCOMPUTER:
Liste der Warnmeldungen
Funktionszustände
BLUETOOTH-TELEFON:
Anrufl iste
Anrufen
Verzeichnis
Privatmodus/Freisprechmodus
Anruf in Standby setzen/Anruf wieder aufnehmen
CD (MP3 ODER AUDIO):
CD auf JBX kopieren/Kopieren unterbrechen
Introscan ein/aus
Zufallswiedergabe ein/aus
Wiederholung ein/aus
RADIO:
Frequenz eingeben
Senderverfolgung RDS/Senderverfolgung RDS deak.
REG-Funktion ein/aus
"Radio Text" aus / anzeigen
KARTE:
Zielführung abbrechen/fortsetzen
Introscan ein/aus
Zufallswiedergabe ein/aus
Wiederholung ein/aus
USB:
USB auf JBX kopieren/Kopieren unterbrechen
USB entfernen
Introscan ein/aus
Zufallswiedergabe ein/aus
Wiederholung ein/aus
ANZEIGE JE NACH KONTEXT
MODUS "KARTE VERSCHIEBEN":
Info zum Ort
Als Ankunftsort wählen
Als Etappe wählen
Diesen Ort speichern
Kartenanzeige verlassen
Zielführungsoptionen

146
11
22
33
55
77
44
66
88
03

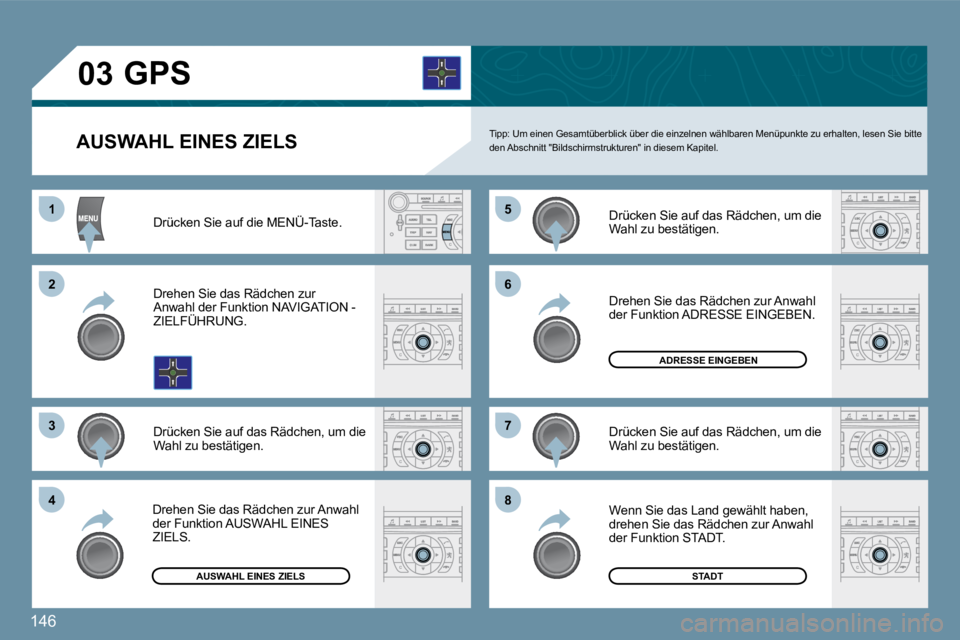

AUSWAHL EINES ZIELS Tipp: Um einen Gesamtüberblick über die einzelnen wählbaren Menüpunkte zu erhalten, lesen Sie bitte den Abschnitt "Bildschirmstrukturen" in diesem Kapitel.
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion AUSWAHL EINES ZIELS.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ADRESSE EINGEBEN.
Wenn Sie das Land gewählt haben, drehen Sie das Rädchen zur Anwahl der Funktion STADT.
STADT
ADRESSE EINGEBEN
AUSWAHL EINES ZIELS
GPS
