2009 Peugeot 407 Betriebsanleitung (in German)

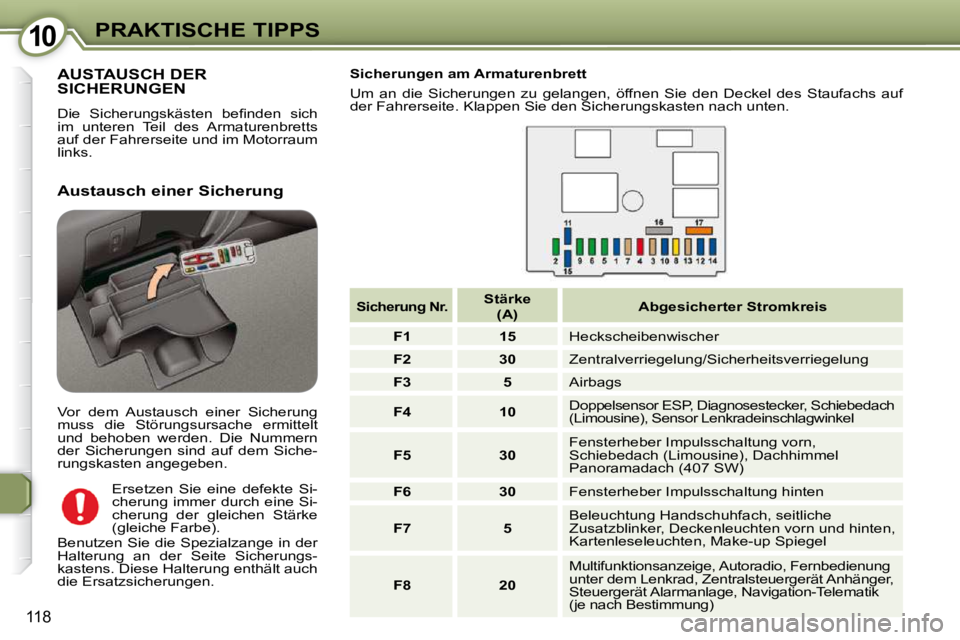

1010PRAKTISCHE TIPPS
118
AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befi nden sich
im unteren Teil des Armaturenbretts
auf der Fahrerseite und im Motorraum
links. Sicherungen am Armaturenbrett
Um an die Sicherungen zu gelangen, öffnen Sie den Deckel d
es Staufachs auf
der Fahrerseite. Klappen Sie den Sicherungskasten nach unten.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt
und behoben werden. Die Nummern
der Sicherungen sind auf dem Siche-
rungskasten angegeben. Ersetzen Sie eine defekte Si-
cherung immer durch eine Si-
cherung der gleichen Stärke
(gleiche Farbe).
Benutzen Sie die Spezialzange in der
Halterung an der Seite Sicherungs-
kastens. Diese Halterung enthält auch
die Ersatzsicherungen.
Sicherung Nr.

Stärke

(A)
Abgesicherter Stromkreis

F1 15 Heckscheibenwischer

F2 30 Zentralverriegelung/Sicherheitsverriegelung

F3 5 Airbags

F4 10 Doppelsensor ESP, Diagnosestecker, Schiebedach
(Limousine), Sensor Lenkradeinschlagwinkel

F5 30 Fensterheber Impulsschaltung vorn,
Schiebedach (Limousine), Dachhimmel
Panoramadach (407 SW)

F6 30 Fensterheber Impulsschaltung hinten

F7 5 Beleuchtung Handschuhfach, seitliche
Zusatzblinker, Deckenleuchten vorn und hinten,
Kartenleseleuchten, Make-up Spiegel

F8 20 Multifunktionsanzeige, Autoradio, Fernbedienung
unter dem Lenkrad, Zentralsteuergerät Anhänger,
Steuergerät Alarmanlage, Navigation-Telematik
(je nach Bestimmung)

1010PRAKTISCHE TIPPS
118
AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befi nden sich
im unteren Teil des Armaturenbretts
auf der Fahrerseite und im Motorraum
links. Sicherungen am Armaturenbrett
Um an die Sicherungen zu gelangen, öffnen Sie den Deckel d
es Staufachs auf
der Fahrerseite. Klappen Sie den Sicherungskasten nach unten.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt
und behoben werden. Die Nummern
der Sicherungen sind auf dem Siche-
rungskasten angegeben. Ersetzen Sie eine defekte Si-
cherung immer durch eine Si-
cherung der gleichen Stärke
(gleiche Farbe).
Benutzen Sie die Spezialzange in der
Halterung an der Seite Sicherungs-
kastens. Diese Halterung enthält auch
die Ersatzsicherungen.
Sicherung Nr.

Stärke

(A)
Abgesicherter Stromkreis

F1 15 Heckscheibenwischer

F2 30 Zentralverriegelung/Sicherheitsverriegelung

F3 5 Airbags

F4 10 Doppelsensor ESP, Diagnosestecker, Schiebedach
(Limousine), Sensor Lenkradeinschlagwinkel

F5 30 Fensterheber Impulsschaltung vorn,
Schiebedach (Limousine), Dachhimmel
Panoramadach (407 SW)

F6 30 Fensterheber Impulsschaltung hinten

F7 5 Beleuchtung Handschuhfach, seitliche
Zusatzblinker, Deckenleuchten vorn und hinten,
Kartenleseleuchten, Make-up Spiegel

F8 20 Multifunktionsanzeige, Autoradio, Fernbedienung
unter dem Lenkrad, Zentralsteuergerät Anhänger,
Steuergerät Alarmanlage, Navigation-Telematik
(je nach Bestimmung)

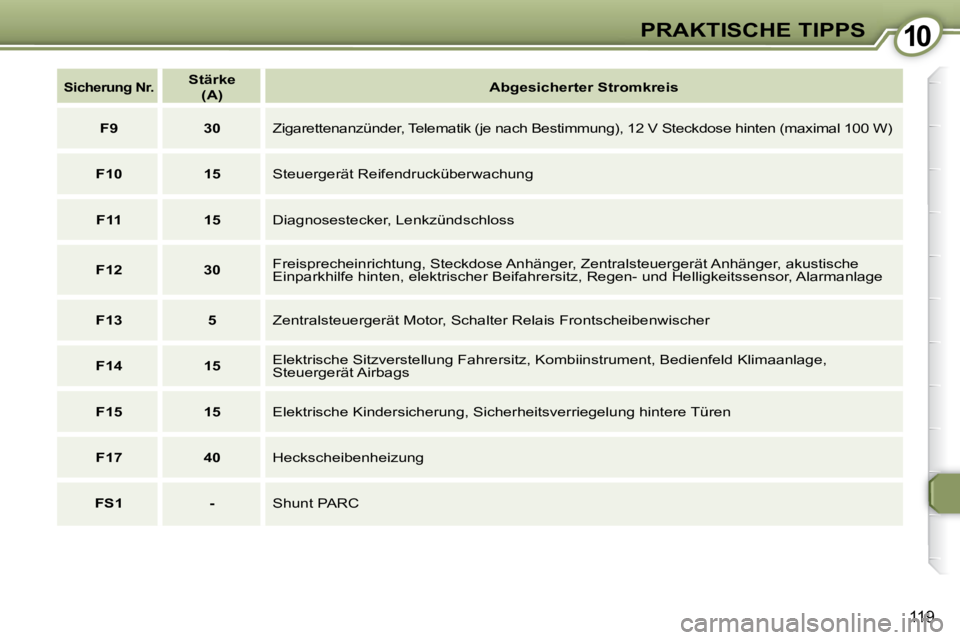

1010PRAKTISCHE TIPPS
119

Sicherung Nr.
Stärke

(A)
Abgesicherter Stromkreis

F9 30 Zigarettenanzünder, Telematik (je nach Bestimmu ng), 12 V Steckdose hinten (maximal 100 W)

F10 15 Steuergerät Reifendrucküberwachung

F11 15 Diagnosestecker, Lenkzündschloss

F12 30 Freisprecheinrichtung, Steckdose Anhänger, Zentralsteuergerät Anhä
nger, akustische
Einparkhilfe hinten, elektrischer Beifahrersitz, Regen- und Helli gkeitssensor, Alarmanlage

F13 5 Zentralsteuergerät Motor, Schalter Relais Frontscheibenwische r

F14 15 Elektrische Sitzverstellung Fahrersitz, Kombiinstrument, Bedienfeld Kli
maanlage,
Steuergerät Airbags

F15 15 Elektrische Kindersicherung, Sicherheitsverriegelung hintere Türen

F17 40 Heckscheibenheizung

FS1 - Shunt PARC

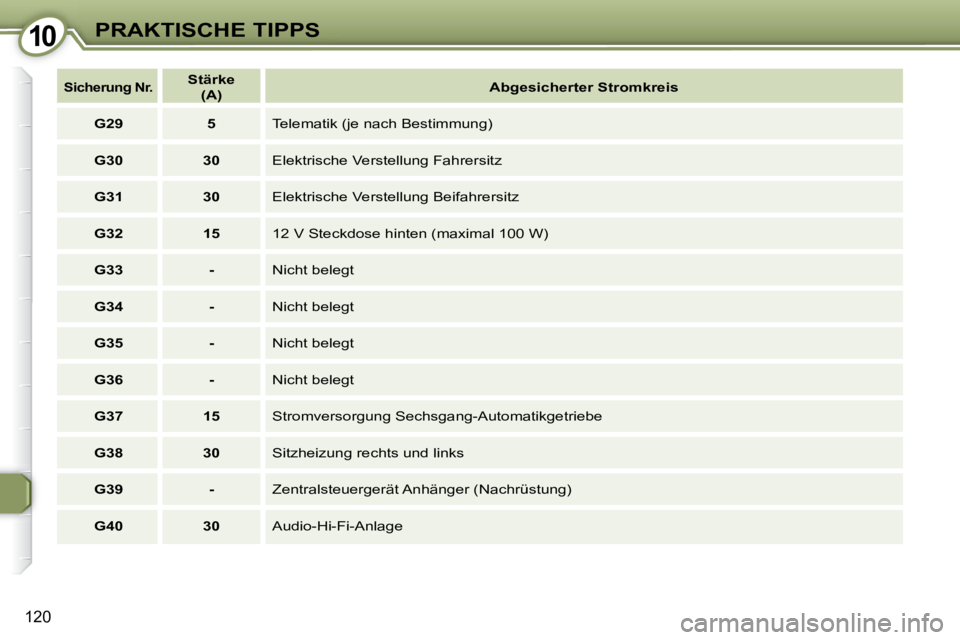

1010PRAKTISCHE TIPPS
120

Sicherung Nr.
Stärke

(A)
Abgesicherter Stromkreis

G29 5 Telematik (je nach Bestimmung)

G30 30 Elektrische Verstellung Fahrersitz

G31 30 Elektrische Verstellung Beifahrersitz

G32 15 12 V Steckdose hinten (maximal 100 W)

G33 - Nicht belegt

G34 - Nicht belegt

G35 - Nicht belegt

G36 - Nicht belegt

G37 15 Stromversorgung Sechsgang-Automatikgetriebe

G38 30 Sitzheizung rechts und links

G39 - Zentralsteuergerät Anhänger (Nachrüstung)

G40 30 Audio-Hi-Fi-Anlage

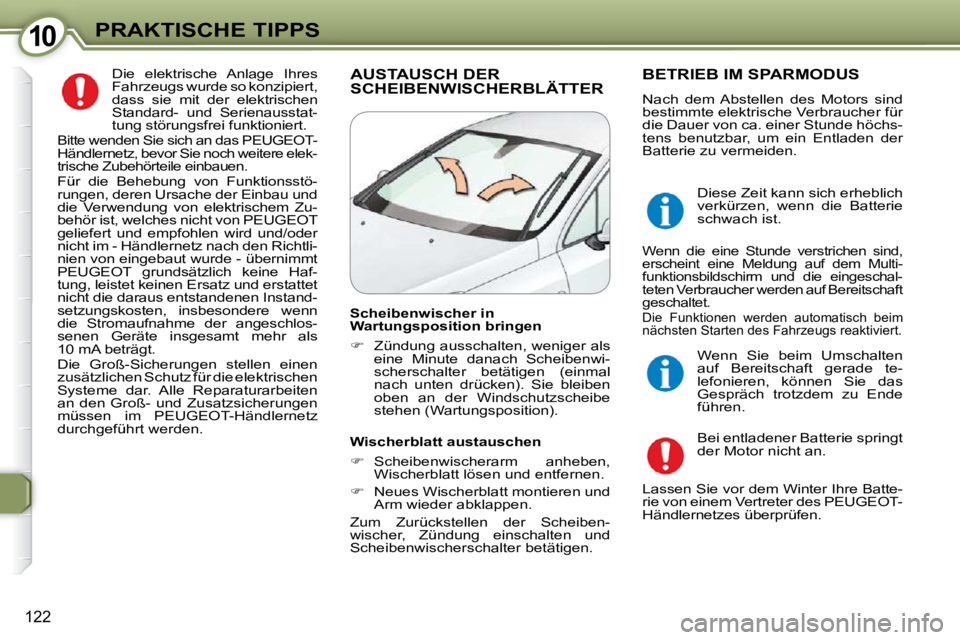

1010PRAKTISCHE TIPPS
122
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert,
dass sie mit der elektrischen
Standard- und Serienausstat-
tung störungsfrei funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz, bevor Sie noch weitere elek-
trische Zubehörteile einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zu-
behör ist, welches nicht von PEUGEOT
geliefert und empfohlen wird und/oder
nicht im - Händlernetz nach den Richtli-
nien von eingebaut wurde - übernimmt
PEUGEOT grundsätzlich keine Haf-
tung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Instand-
setzungskosten, insbesondere wenn
die Stromaufnahme der angeschlos-
senen Geräte insgesamt mehr als
10 mA beträgt.
Die Groß-Sicherungen stellen einen
zusätzlichen Schutz für die elektrischen
Systeme dar. Alle Reparaturarbeiten
an den Groß- und Zusatzsicherungen
müssen im PEUGEOT-Händlernetz
durchgeführt werden.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER BETRIEB IM SPARMODUS
Nach dem Abstellen des Motors sind
bestimmte elektrische Verbraucher für
die Dauer von ca. einer Stunde höchs-
tens benutzbar, um ein Entladen der
Batterie zu vermeiden. Bei entladener Batterie springt
der Motor nicht an.
Lassen Sie vor dem Winter Ihre Batte-
rie von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen. Wenn Sie beim Umschalten
auf Bereitschaft gerade te-
lefonieren, können Sie das
Gespräch trotzdem zu Ende
führen.
Scheibenwischer in
Wartungsposition bringen

 Zündung ausschalten, weniger als
eine Minute danach Scheibenwi-
scherschalter betätigen (einmal
nach unten drücken). Sie bleiben
oben an der Windschutzscheibe
stehen (Wartungsposition).
Wischerblatt austauschen

 Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

 Neues Wischerblatt montieren und
Arm wieder abklappen.

Zum Zurückstellen der Scheiben-
wischer, Zündung einschalten und
Scheibenwischerschalter betätigen. Diese Zeit kann sich erheblich
verkürzen, wenn die Batterie
schwach ist.
Wenn die eine Stunde verstrichen sind,
erscheint eine Meldung auf dem Multi-
funktionsbildschirm und die eingeschal-
teten Verbraucher werden auf Bereitschaft
geschaltet.
Die Funktionen werden automatisch beim
nächsten Starten des Fahrzeugs reaktiviert.

1010PRAKTISCHE TIPPS

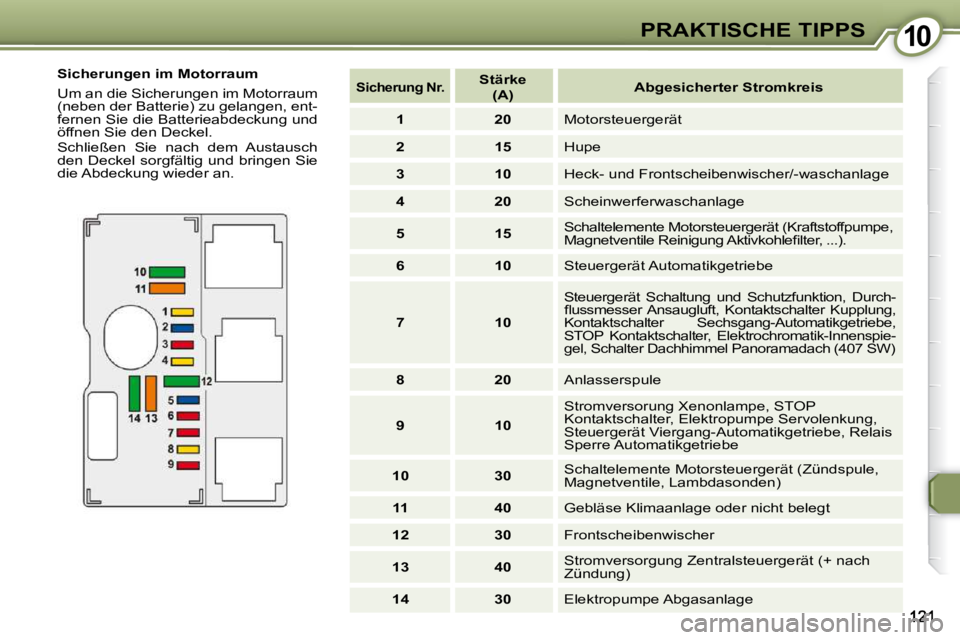

Sicherungen im Motorraum
Um an die Sicherungen im Motorraum
(neben der Batterie) zu gelangen, ent-
fernen Sie die Batterieabdeckung und
öffnen Sie den Deckel.
Schließen Sie nach dem Austausch
den Deckel sorgfältig und bringen Sie
die Abdeckung wieder an. Sicherung Nr.

Stärke

(A)
Abgesicherter Stromkreis

1 20 Motorsteuergerät

2 15 Hupe

3 10 Heck- und Frontscheibenwischer/-waschanlage

4 20 Scheinwerferwaschanlage

5 15 Schaltelemente Motorsteuergerät (Kraftstoffpumpe,
Magnetventile Reinigung Aktivkohlefi lter, ...).

6 10 Steuergerät Automatikgetriebe

7 10 Steuergerät Schaltung und Schutzfunktion, Durch-
fl ussmesser Ansaugluft, Kontaktschalter Kupplung,
Kontaktschalter Sechsgang-Automatikgetriebe,
STOP Kontaktschalter, Elektrochromatik-Innenspie-
gel, Schalter Dachhimmel Panoramadach (407 SW)

8 20 Anlasserspule

9 10 Stromversorung Xenonlampe, STOP
Kontaktschalter, Elektropumpe Servolenkung,
Steuergerät Viergang-Automatikgetriebe, Relais
Sperre Automatikgetriebe

10 30 Schaltelemente Motorsteuergerät (Zündspule,
Magnetventile, Lambdasonden)

11 40 Gebläse Klimaanlage oder nicht belegt

12 30 Frontscheibenwischer

13 40 Stromversorgung Zentralsteuergerät (+ nach
Zündung)

14 30 Elektropumpe Abgasanlage

1010PRAKTISCHE TIPPS
122
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert,
dass sie mit der elektrischen
Standard- und Serienausstat-
tung störungsfrei funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz, bevor Sie noch weitere elek-
trische Zubehörteile einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zu-
behör ist, welches nicht von PEUGEOT
geliefert und empfohlen wird und/oder
nicht im - Händlernetz nach den Richtli-
nien von eingebaut wurde - übernimmt
PEUGEOT grundsätzlich keine Haf-
tung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Instand-
setzungskosten, insbesondere wenn
die Stromaufnahme der angeschlos-
senen Geräte insgesamt mehr als
10 mA beträgt.
Die Groß-Sicherungen stellen einen
zusätzlichen Schutz für die elektrischen
Systeme dar. Alle Reparaturarbeiten
an den Groß- und Zusatzsicherungen
müssen im PEUGEOT-Händlernetz
durchgeführt werden.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER BETRIEB IM SPARMODUS
Nach dem Abstellen des Motors sind
bestimmte elektrische Verbraucher für
die Dauer von ca. einer Stunde höchs-
tens benutzbar, um ein Entladen der
Batterie zu vermeiden. Bei entladener Batterie springt
der Motor nicht an.
Lassen Sie vor dem Winter Ihre Batte-
rie von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen. Wenn Sie beim Umschalten
auf Bereitschaft gerade te-
lefonieren, können Sie das
Gespräch trotzdem zu Ende
führen.
Scheibenwischer in
Wartungsposition bringen

 Zündung ausschalten, weniger als
eine Minute danach Scheibenwi-
scherschalter betätigen (einmal
nach unten drücken). Sie bleiben
oben an der Windschutzscheibe
stehen (Wartungsposition).
Wischerblatt austauschen

 Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

 Neues Wischerblatt montieren und
Arm wieder abklappen.

Zum Zurückstellen der Scheiben-
wischer, Zündung einschalten und
Scheibenwischerschalter betätigen. Diese Zeit kann sich erheblich
verkürzen, wenn die Batterie
schwach ist.
Wenn die eine Stunde verstrichen sind,
erscheint eine Meldung auf dem Multi-
funktionsbildschirm und die eingeschal-
teten Verbraucher werden auf Bereitschaft
geschaltet.
Die Funktionen werden automatisch beim
nächsten Starten des Fahrzeugs reaktiviert.

1010PRAKTISCHE TIPPS
122
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert,
dass sie mit der elektrischen
Standard- und Serienausstat-
tung störungsfrei funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz, bevor Sie noch weitere elek-
trische Zubehörteile einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zu-
behör ist, welches nicht von PEUGEOT
geliefert und empfohlen wird und/oder
nicht im - Händlernetz nach den Richtli-
nien von eingebaut wurde - übernimmt
PEUGEOT grundsätzlich keine Haf-
tung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Instand-
setzungskosten, insbesondere wenn
die Stromaufnahme der angeschlos-
senen Geräte insgesamt mehr als
10 mA beträgt.
Die Groß-Sicherungen stellen einen
zusätzlichen Schutz für die elektrischen
Systeme dar. Alle Reparaturarbeiten
an den Groß- und Zusatzsicherungen
müssen im PEUGEOT-Händlernetz
durchgeführt werden.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER BETRIEB IM SPARMODUS
Nach dem Abstellen des Motors sind
bestimmte elektrische Verbraucher für
die Dauer von ca. einer Stunde höchs-
tens benutzbar, um ein Entladen der
Batterie zu vermeiden. Bei entladener Batterie springt
der Motor nicht an.
Lassen Sie vor dem Winter Ihre Batte-
rie von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen. Wenn Sie beim Umschalten
auf Bereitschaft gerade te-
lefonieren, können Sie das
Gespräch trotzdem zu Ende
führen.
Scheibenwischer in
Wartungsposition bringen

 Zündung ausschalten, weniger als
eine Minute danach Scheibenwi-
scherschalter betätigen (einmal
nach unten drücken). Sie bleiben
oben an der Windschutzscheibe
stehen (Wartungsposition).
Wischerblatt austauschen

 Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

 Neues Wischerblatt montieren und
Arm wieder abklappen.

Zum Zurückstellen der Scheiben-
wischer, Zündung einschalten und
Scheibenwischerschalter betätigen. Diese Zeit kann sich erheblich
verkürzen, wenn die Batterie
schwach ist.
Wenn die eine Stunde verstrichen sind,
erscheint eine Meldung auf dem Multi-
funktionsbildschirm und die eingeschal-
teten Verbraucher werden auf Bereitschaft
geschaltet.
Die Funktionen werden automatisch beim
nächsten Starten des Fahrzeugs reaktiviert.
