2009 Peugeot 308 CC Manuale del proprietario (in Italian)

1
i

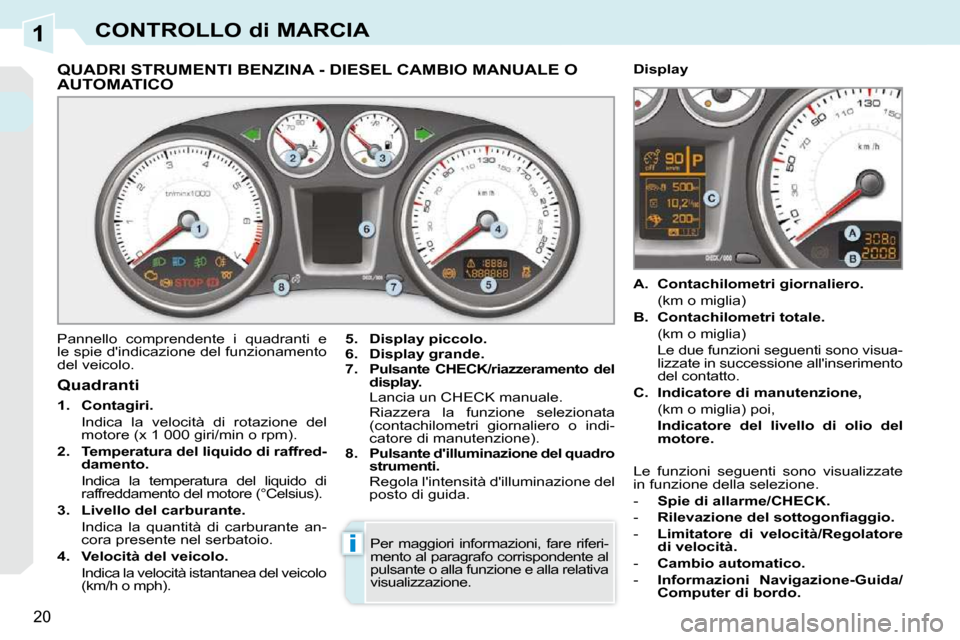

20
CONTROLLO di MARCIA
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.

6. Display grande.

7. Pulsante CHECK/riazzeramento del
display.
Lancia un CHECK manuale.
Riazzera la funzione selezionata (contachilometri giornaliero o indi-
catore di manutenzione).

8. Pulsante
d'
illuminazione del quadro
strumenti.
Regola l'intensità d'illuminazione del posto di guida.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Temperatura del liquido di raffred-
damento.
Indica la temperatura del liquido di raffreddamento del motore (°Celsius).

3. Livello del carburante.
Indica la quantità di carburante an- cora presente nel serbatoio.

4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri giornaliero.
(km o miglia)

B. Contachilometri totale.
(km o miglia)
Le due funzioni seguenti sono visua- lizzate in successione all'inserimento
del contatto.

C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore .
Display
Per maggiori informazioni, fare riferi-
mento al paragrafo corrispondente al
pulsante o alla funzione e alla relativa
visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie di allarme/CHECK.
- Rilevazione del sottogonfi aggio.
- Limitatore di velocità/Regolatore
di velocità.
- Cambio automatico.
- Informazioni Navigazione-Guida/
Computer di bordo.

1
i

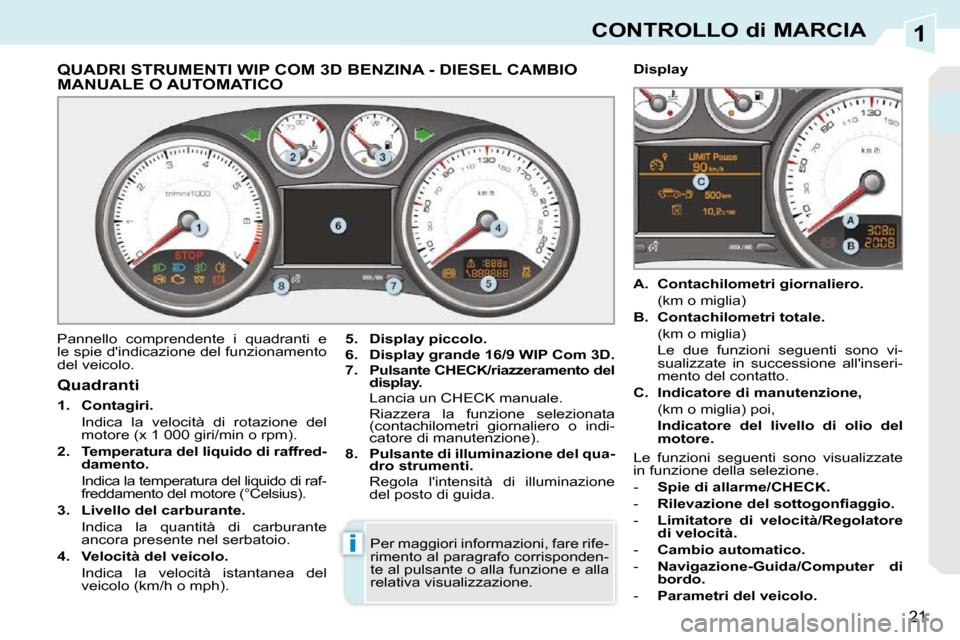

21
CONTROLLO di MARCIA
QUADRI STRUMENTI WIP COM 3D BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.

6. Display grande 16/9 WIP Com 3D.

7. Pulsante CHECK/riazzeramento del
display.
Lancia un CHECK manuale.
Riazzera la funzione selezionata (contachilometri giornaliero o indi-
catore di manutenzione).

8. Pulsante di illuminazione del qua-
dro strumenti.
Regola l'intensità di illuminazione del posto di guida.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Temperatura del liquido di raffred-
damento.
Indica la temperatura del liquido di raf- freddamento del motore (°Celsius).

3. Livello del carburante.
Indica la quantità di carburante ancora presente nel serbatoio.

4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri giornaliero.
(km o miglia)

B. Contachilometri totale.
(km o miglia)
Le due funzioni seguenti sono vi- sualizzate in successione all'inseri-
mento del contatto.

C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore.
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrisponden-
te al pulsante o alla funzione e alla
relativa visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie di allarme/CHECK.
- Rilevazione del sottogonfi aggio.
- Limitatore di velocità/Regolatore
di velocità.
- Cambio automatico.
- Navigazione-Guida/Computer di
bordo.
- Parametri del veicolo.

1
i

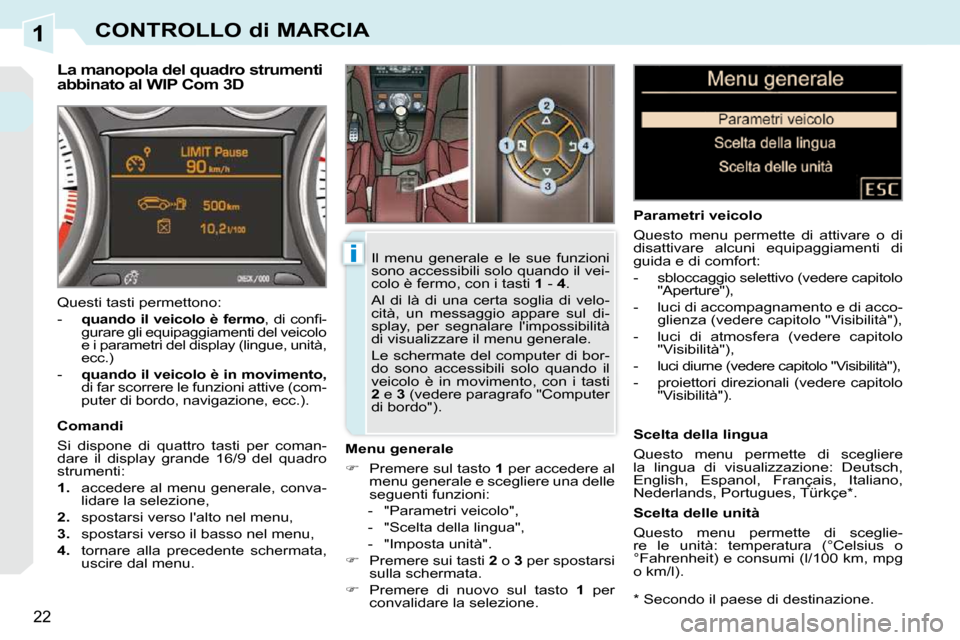

22
CONTROLLO di MARCIA
* Secondo il paese di destinazione.
La manopola del quadro strumenti
abbinato al WIP Com 3D
Menu generale

 Premere sul tasto 1 per accedere al
menu generale e scegliere una delle
seguenti funzioni:
- "Parametri veicolo",
- "Scelta della lingua",
- "Imposta unità".

 Premere sui tasti 2 o 3 per spostarsi
sulla schermata.

 Premere di nuovo sul tasto 1 per
convalidare la selezione. Parametri veicolo
Questo menu permette di attivare o di
disattivare alcuni equipaggiamenti di
guida e di comfort:
- sbloccaggio selettivo (vedere capitolo
"Aperture"),
- luci di accompagnamento e di acco- glienza (vedere capitolo "Visibilità"),
- luci di atmosfera (vedere capitolo "Visibilità"),
- luci diurne (vedere capitolo "Visibilità"),
- proiettori direzionali (vedere capitolo "Visibilità").
Scelta della lingua
Questo menu permette di scegliere
la lingua di visualizzazione: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
Scelta delle unità
Questo menu permette di sceglie-
re le unità: temperatura (°Celsius o
°Fahrenheit) e consumi (l/100 km, mpg
o km/l).

Questi tasti permettono:
-
quando il veicolo è fermo , di confi -
gurare gli equipaggiamenti del veicolo
e i parametri del display (lingue, unità,
ecc.)
- quando il veicolo è in
movimento
,
di far scorrere le funzioni attive (com-
puter di bordo, navigazione, ecc.).
Comandi
Si dispone di quattro tasti per coman-
dare il display grande 16/9 del quadro
strumenti:

1. accedere al menu generale, conva-
lidare la selezione,

2. spostarsi verso l'alto nel menu,

3. spostarsi verso il basso nel menu,

4. tornare alla precedente schermata,
uscire dal menu. Il menu generale e le sue funzioni
sono accessibili solo quando il vei-
colo è fermo, con i tasti
1 - 4 .
Al di là di una certa soglia di velo-
cità, un messaggio appare sul di-
splay, per segnalare l'impossibilità
di visualizzare il menu generale.
Le schermate del computer di bor-
do sono accessibili solo quando il
veicolo è in movimento, con i tasti

2 e 3 (vedere paragrafo "Computer
di bordo").

1
!

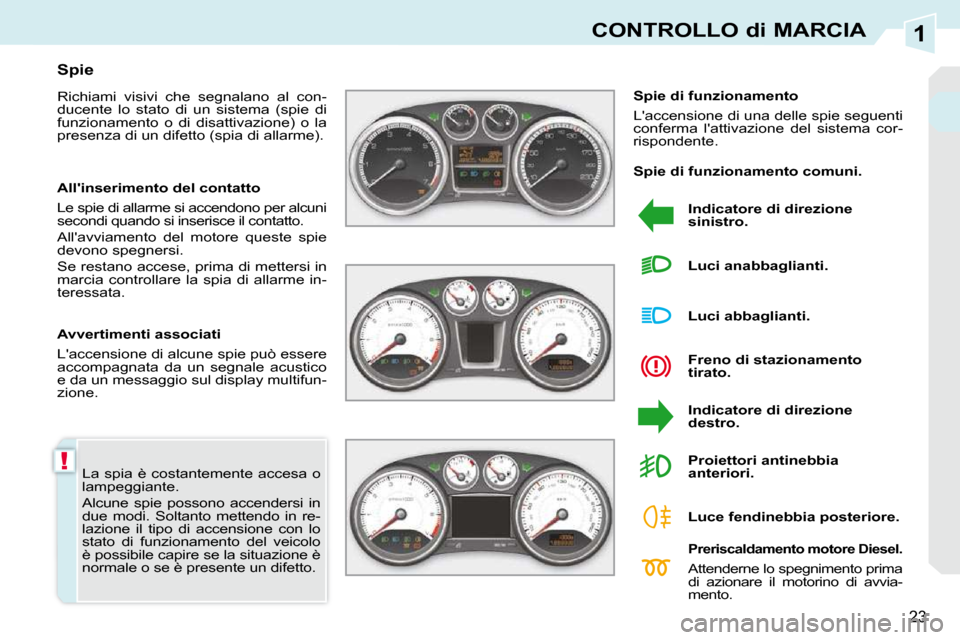

23
CONTROLLO di MARCIA
La spia è costantemente accesa o
lampeggiante.
Alcune spie possono accendersi in
due modi. Soltanto mettendo in re-
lazione il tipo di accensione con lo
stato di funzionamento del veicolo
è possibile capire se la situazione è
normale o se è presente un difetto.
Spie
Richiami visivi che segnalano al con-
ducente lo stato di un sistema (spie di
funzionamento o di disattivazione) o la
presenza di un difetto (spia di allarme).
Avvertimenti associati
L'accensione di alcune spie può essere
accompagnata da un segnale acustico
e da un messaggio sul display multifun-
zione.
Spie di funzionamento
L'accensione di una delle spie seguenti
conferma l'attivazione del sistema cor-
rispondente.
Indicatore di direzione
sinistro.
Freno di stazionamento
tirato.
Indicatore di direzione
destro.
Luci abbaglianti.
Luci anabbaglianti.

Preriscaldamento motore Diesel.
Attenderne lo spegnimento prima
di azionare il motorino di avvia-
mento.
Proiettori antinebbia
anteriori.
Luce fendinebbia posteriore.
All'inserimento del contatto
Le spie di allarme si accendono per alcuni
secondi quando si inserisce il contatto.
All'avviamento del motore queste spie
devono spegnersi.
Se restano accese, prima di mettersi in
marcia controllare la spia di allarme in-
teressata.
Spie di funzionamento comuni.

1

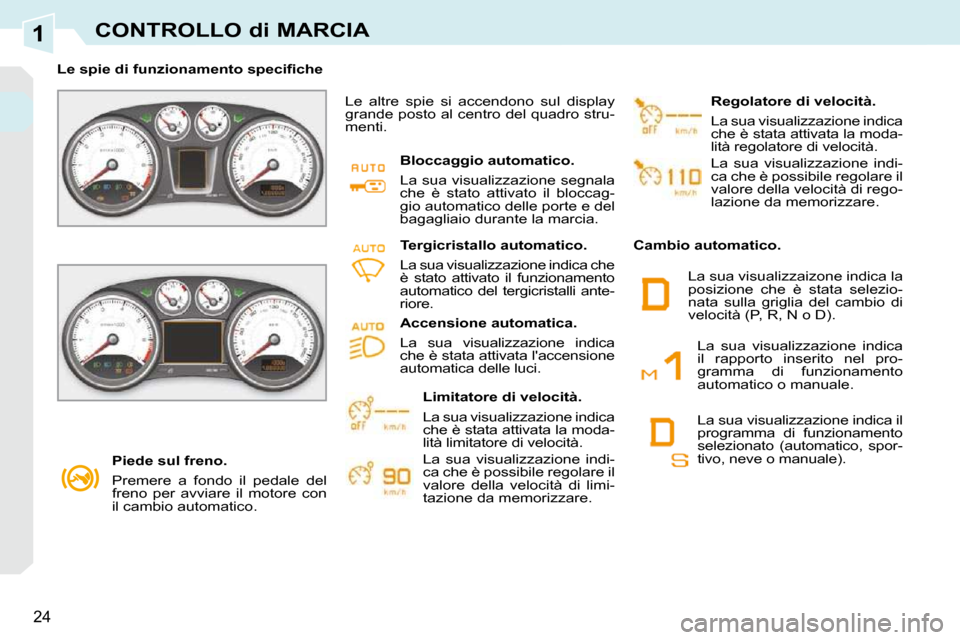

24
CONTROLLO di MARCIA
Piede sul freno.
Premere a fondo il pedale del
freno per avviare il motore con
il cambio automatico.
Le spie di funzionamento specifi che
Le altre spie si accendono sul display
grande posto al centro del quadro stru-
menti.
Bloccaggio automatico.
La sua visualizzazione segnala
che è stato attivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia.
Limitatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
lità limitatore di velocità.
La sua visualizzazione indi-
ca che è possibile regolare il
valore della velocità di limi-
tazione da memorizzare. Regolatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
lità regolatore di velocità.
La sua visualizzazione indi-
ca che è possibile regolare il
valore della velocità di rego-
lazione da memorizzare.
Cambio automatico.
Tergicristallo automatico.
La sua visualizzazione indica che
è stato attivato il funzionamento
automatico del tergicristalli ante-
riore.
Accensione automatica.
La sua visualizzazione indica
che è stata attivata l'accensione
automatica delle luci. La sua visualizzazione indica
il rapporto inserito nel pro-
gramma di funzionamento
automatico o manuale.
La sua visualizzazione indica il
programma di funzionamento
selezionato (automatico, spor-
tivo, neve o manuale).
La sua visualizzaizone indica la
posizione che è stata selezio-
nata sulla griglia del cambio di
velocità (P, R, N o D).

1

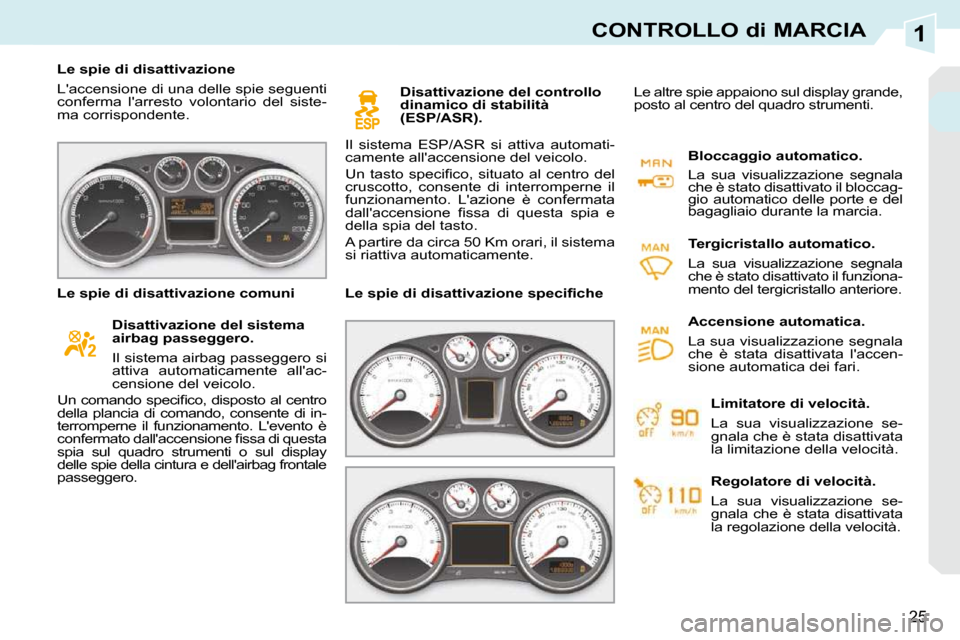

25
CONTROLLO di MARCIA
Le spie di disattivazione
L'accensione di una delle spie seguenti
conferma l'arresto volontario del siste-
ma corrispondente. Disattivazione del sistema
airbag passeggero.
Il sistema airbag passeggero si
attiva automaticamente all'ac-
censione del veicolo.
Un comando specifi co, disposto al centro
della plancia di comando, consente di in-
terromperne il funzionamento. L'evento è
confermato dall'accensione fi ssa di questa
spia sul quadro strumenti o sul display
delle spie della cintura e dell'airbag frontale
passeggero. Disattivazione del controllo
dinamico di stabilità
(ESP/ASR).
Il sistema ESP/ASR si attiva automati-
camente all'accensione del veicolo.
Un tasto specifi co, situato al centro del
cruscotto, consente di interromperne il
funzionamento. L'azione è confermata
dall'accensione fi ssa di questa spia e
della spia del tasto.
A partire da circa 50 Km orari, il sistema
si riattiva automaticamente.
Le spie di disattivazione comuni Le spie di disattivazione specifi che Bloccaggio automatico.
La sua visualizzazione segnala
che è stato disattivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia.
Tergicristallo automatico.
La sua visualizzazione segnala
che è stato disattivato il funziona-
mento del tergicristallo anteriore.
Le altre spie appaiono sul display grande,
posto al centro del quadro strumenti.
Limitatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
la limitazione della velocità.
Regolatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
la regolazione della velocità.
Accensione automatica.
La sua visualizzazione segnala
che è stata disattivata l'accen-
sione automatica dei fari.

1
!

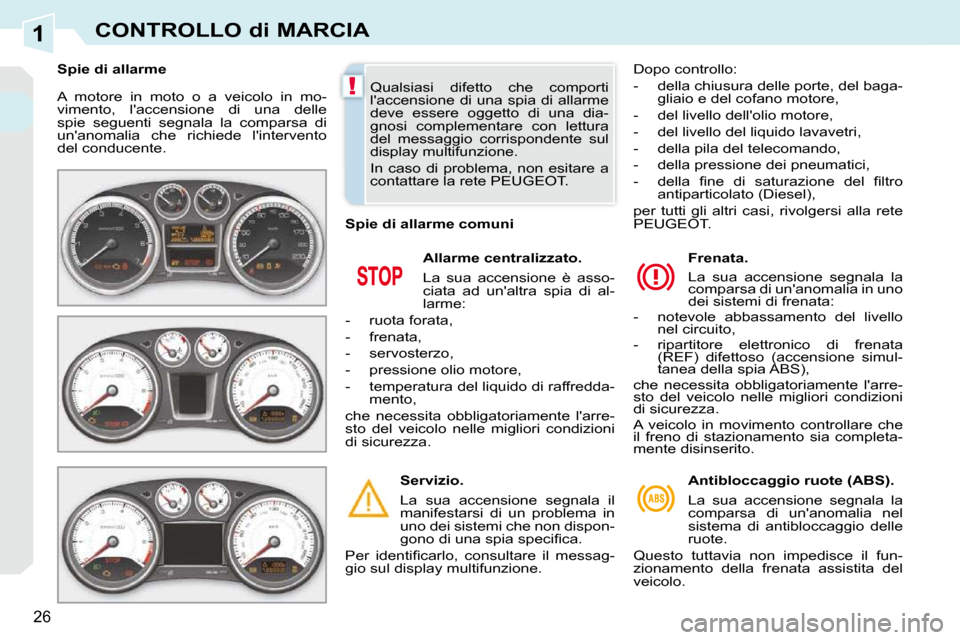

26
CONTROLLO di MARCIA
A motore in moto o a veicolo in mo-
vimento, l'accensione di una delle
spie seguenti segnala la comparsa di
un'anomalia che richiede l'intervento
del conducente. Allarme centralizzato .
La sua accensione è asso-
ciata ad un'altra spia di al-
larme:
- ruota forata,
- frenata,
- servosterzo,
- pressione olio motore,
- temperatura del liquido di raffredda- mento,
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
Servizio .
La sua accensione segnala il
manifestarsi di un problema in
uno dei sistemi che non dispon-
gono di una spia specifi ca.
Per identifi carlo, consultare il messag-
gio sul display multifunzione. Frenata.
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi di frenata:
- notevole abbassamento del livello nel circuito,
- ripartitore elettronico di frenata (REF) difettoso (accensione simul-
tanea della spia ABS),
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
A veicolo in movimento controllare che
il freno di stazionamento sia completa-
mente disinserito.
Qualsiasi difetto che comporti
l'accensione di una spia di allarme
deve essere oggetto di una dia-
gnosi complementare con lettura
del messaggio corrispondente sul
display multifunzione.
In caso di problema, non esitare a
contattare la rete PEUGEOT.
Spie di allarme
Antibloccaggio ruote (ABS).
La sua accensione segnala la
comparsa di un'anomalia nel
sistema di antibloccaggio delle
ruote.
Questo tuttavia non impedisce il fun-
zionamento della frenata assistita del
veicolo.
Spie di allarme comuni

Dopo controllo:
- della chiusura delle porte, del baga-
gliaio e del cofano motore,
- del livello dell'olio motore,
- del livello del liquido lavavetri,
- della pila del telecomando,
- della pressione dei pneumatici,
- della fi ne di saturazione del fi ltro antiparticolato (Diesel),
per tutti gli altri casi, rivolgersi alla rete
PEUGEOT.

1
27

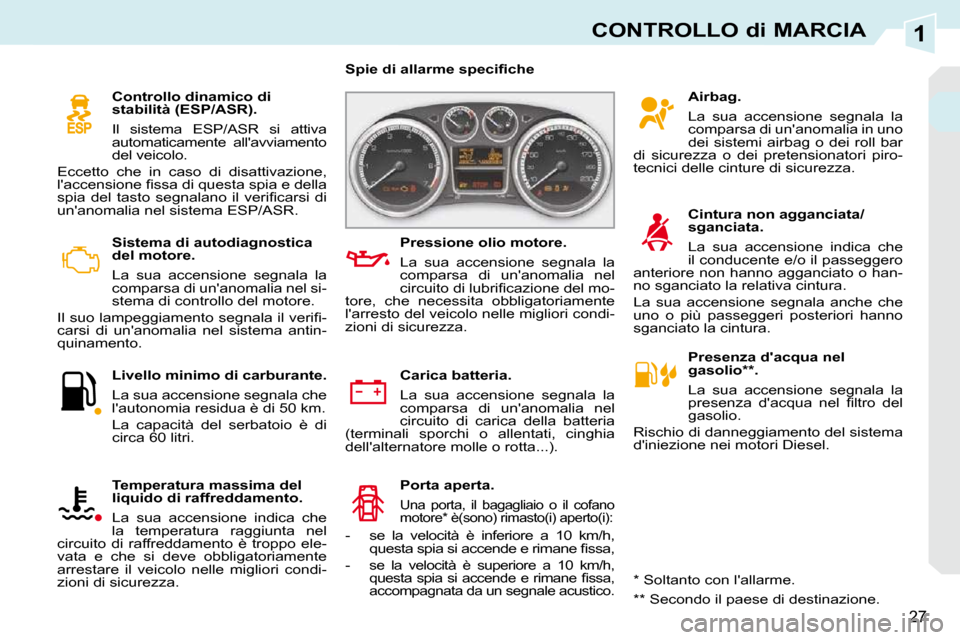

CONTROLLO di MARCIA
Sistema di autodiagnostica
del motore.
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema di controllo del motore.
Il suo lampeggiamento segnala il verifi -
carsi di un'anomalia nel sistema antin-
quinamento.
Livello minimo di carburante.
La sua accensione segnala che
l'autonomia residua è di 50 km. La capacità del serbatoio è di
circa 60 litri.
Temperatura massima del
liquido di raffreddamento.
La sua accensione indica che
la temperatura raggiunta nel
circuito di raffreddamento è troppo ele-
vata e che si deve obbligatoriamente
arrestare il veicolo nelle migliori condi-
zioni di sicurezza. Airbag.
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi airbag o dei roll bar
di sicurezza o dei pretensionatori piro-
tecnici delle cinture di sicurezza.
Cintura non agganciata/
sganciata.
La sua accensione indica che
il conducente e/o il passeggero
anteriore non hanno agganciato o han-
no sganciato la relativa cintura.
La sua accensione segnala anche che
uno o più passeggeri posteriori hanno
sganciato la cintura.
Presenza d'acqua nel
gasolio ** .
La sua accensione segnala la
presenza d'acqua nel fi ltro del
gasolio.
Rischio di danneggiamento del sistema
d'iniezione nei motori Diesel.
Porta aperta.
Una porta, il bagagliaio o il cofano
motore * è(sono) rimasto(i) aperto(i):
Carica batteria.
La sua accensione segnala la
comparsa di un'anomalia nel
circuito di carica della batteria
(terminali sporchi o allentati, cinghia
dell'alternatore molle o rotta...) . Pressione olio motore.
La sua accensione segnala la
comparsa di un'anomalia nel
circuito di lubrifi cazione del mo-
tore, che necessita obbligatoriamente
l'arresto del veicolo nelle migliori condi-
zioni di sicurezza.
Spie di allarme specifi che
* Soltanto con l'allarme.
Controllo dinamico di
stabilità (ESP/ASR).
Il sistema ESP/ASR si attiva
automaticamente all'avviamento
del veicolo.
Eccetto che in caso di disattivazione,
l'accensione fi ssa di questa spia e della
spia del tasto segnalano il verifi carsi di
un'anomalia nel sistema ESP/ASR.
** Secondo il paese di destinazione.
- se la velocità è inferiore a 10 km/h,
questa spia si accende e rimane fi ssa,
-
se la velocità è superiore a 10 km/h,
questa spia si accende e rimane fi ssa,
accompagnata da un segnale acustico.
