2009 Peugeot 308 CC Manuale del proprietario (in Italian)

10
!
i

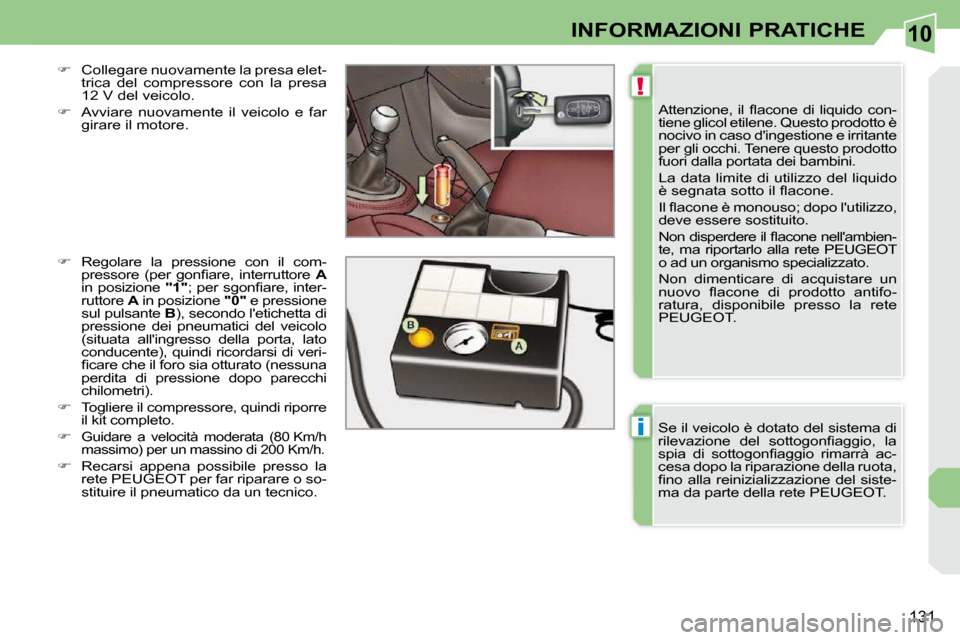

131
INFORMAZIONI PRATICHE
Attenzione, il fl acone di liquido con-
tiene glicol etilene. Questo prodotto è
nocivo in caso d'ingestione e irritante
per gli occhi. Tenere questo prodotto
fuori dalla portata dei bambini.
La data limite di utilizzo del liquido
è segnata sotto il fl acone.
Il fl acone è monouso; dopo l'utilizzo,
deve essere sostituito.
Non disperdere il fl acone nell'ambien-
te, ma riportarlo alla rete PEUGEOT
o ad un organismo specializzato.
Non dimenticare di acquistare un
nuovo fl acone di prodotto antifo-
ratura, disponibile presso la rete
PEUGEOT.

 Collegare nuovamente la presa elet-
trica del compressore con la presa
12 V del veicolo.

 Avviare nuovamente il veicolo e far
girare il motore.

 Regolare la pressione con il com-
pressore (per gonfi are, interruttore A
in posizione "1" ; per sgonfi are, inter-
ruttore A in posizione "
0" e pressione
sul pulsante B ), secondo l'etichetta di
pressione dei pneumatici del veicolo
(situata all'ingresso della porta, lato
conducente), quindi ricordarsi di veri-
fi care che il foro sia otturato (nessuna
perdita di pressione dopo parecchi
chilometri).

 Togliere il compressore, quindi riporre
il kit completo.


Guidare a velocità moderata (80 Km/h
massimo) per un massino di 200 Km/h.

 Recarsi appena possibile presso la
rete PEUGEOT per far riparare o so-
stituire il pneumatico da un tecnico. Se il veicolo è dotato del sistema di
rilevazione del sottogonfi aggio, la
spia di sottogonfi aggio rimarrà ac-
cesa dopo la riparazione della ruota,
fi no alla reinizializzazione del siste-
ma da parte della rete PEUGEOT.

10
i

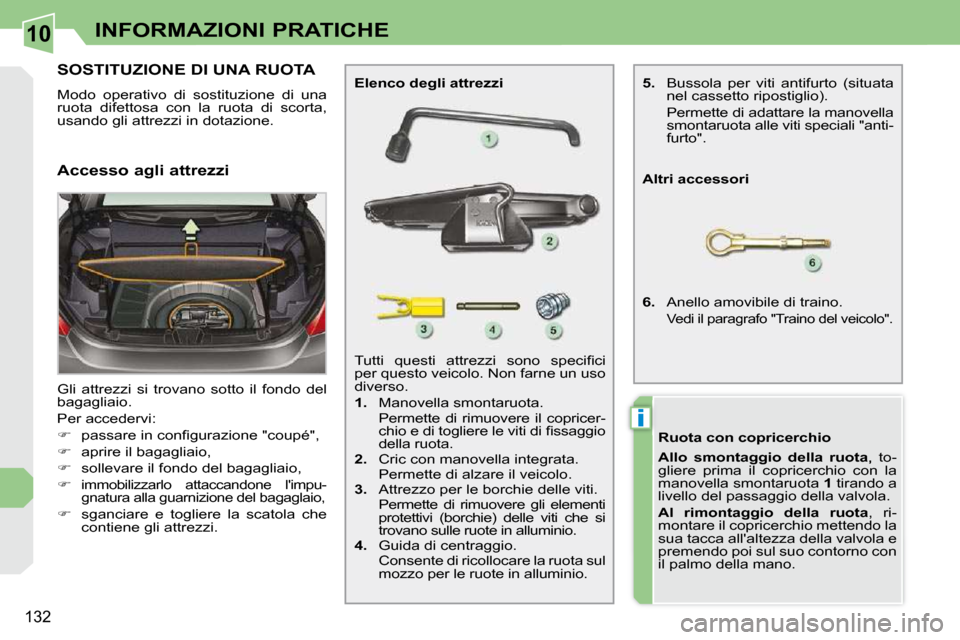

132
INFORMAZIONI PRATICHE
SOSTITUZIONE DI UNA RUOTA
Modo operativo di sostituzione di una
ruota difettosa con la ruota di scorta,
usando gli attrezzi in dotazione.
Gli attrezzi si trovano sotto il fondo del
bagagliaio.
Per accedervi:

 passare in confi gurazione "coupé" ,

 aprire il bagagliaio ,

 sollevare il fondo del bagagliaio ,


immobilizzarlo attaccandone l'impu-
gnatura alla guarnizione del bagaglaio ,

 sganciare e togliere la scatola che
contiene gli attrezzi. Tutti questi attrezzi sono specifi ci
per questo veicolo. Non farne un uso
diverso.

1. Manovella smontaruota.
Permette di rimuovere il copricer- chio e di togliere le viti di fi ssaggio
della ruota.

2. Cric con manovella integrata.
Permette di alzare il veicolo.

3. Attrezzo per le borchie delle viti.
Permette di rimuovere gli elementi protettivi (borchie) delle viti che si
trovano sulle ruote in alluminio.

4. Guida di centraggio.
Consente di ricollocare la ruota sul mozzo per le ruote in alluminio.
Elenco degli attrezzi
Altri accessori

6. Anello amovibile di traino.

Vedi il paragrafo "Traino del veicolo".
Accesso agli attrezzi
Ruota con copricerchio

Allo smontaggio della ruota
to-
gliere prima il copricerchio con la
manovella smontaruota 1 tirando a
livello del passaggio della valvola.
Al rimontaggio della ruota
, ri-
montare il copricerchio mettendo la
sua tacca all'altezza della valvola e
premendo poi sul suo contorno con
il palmo della mano.

5. Bussola per viti antifurto (situata
nel cassetto ripostiglio).
Permette di adattare la manovella smontaruota alle viti speciali "anti-
furto".

10
i
i

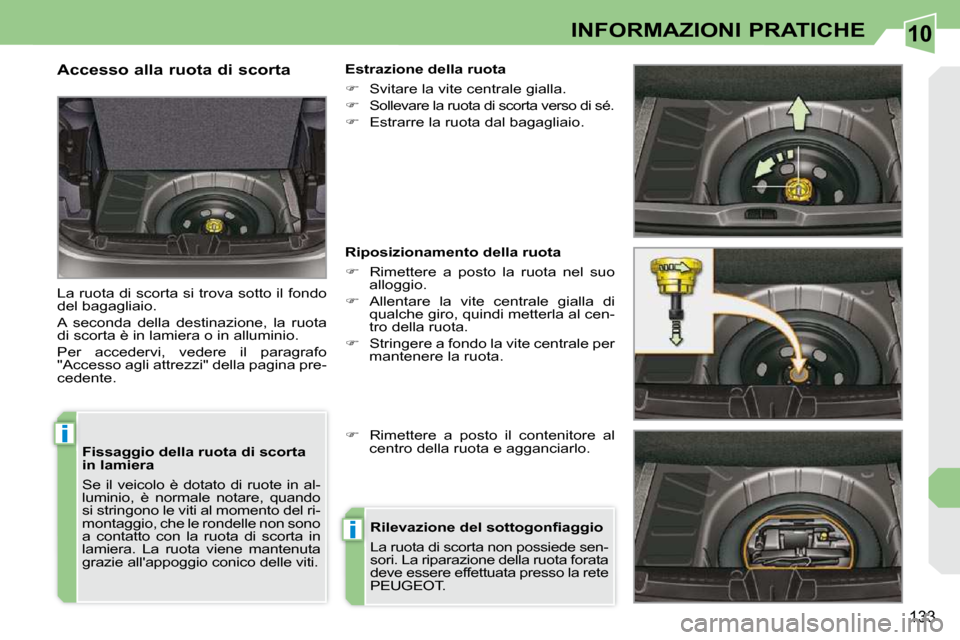

133
INFORMAZIONI PRATICHE
Fissaggio della ruota di scorta
in lamiera
Se il veicolo è dotato di ruote in al-
luminio, è normale notare, quando
si stringono le viti al momento del ri-
montaggio, che le rondelle non sono
a contatto con la ruota di scorta in
lamiera. La ruota viene mantenuta
grazie all'appoggio conico delle viti.
Accesso alla ruota di scorta
La ruota di scorta si trova sotto il fondo
del bagagliaio.
A seconda della destinazione, la ruota
di scorta è in lamiera o in alluminio.
Per accedervi, vedere il paragrafo
"Accesso agli attrezzi" della pagina pre-
cedente.
Estrazione della ruota

 Svitare la vite centrale gialla.

 Sollevare la ruota di scorta verso di sé.

 Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota

 Rimettere a posto la ruota nel suo
alloggio.

 Allentare la vite centrale gialla di
qualche giro, quindi metterla al cen-
tro della ruota.

 Stringere a fondo la vite centrale per
mantenere la ruota.

 Rimettere a posto il contenitore al
centro della ruota e agganciarlo.
Rilevazione del sottogonfi aggio
La ruota di scorta non possiede sen-
sori. La riparazione della ruota forata
deve essere effettuata presso la rete
PEUGEOT.

10
i

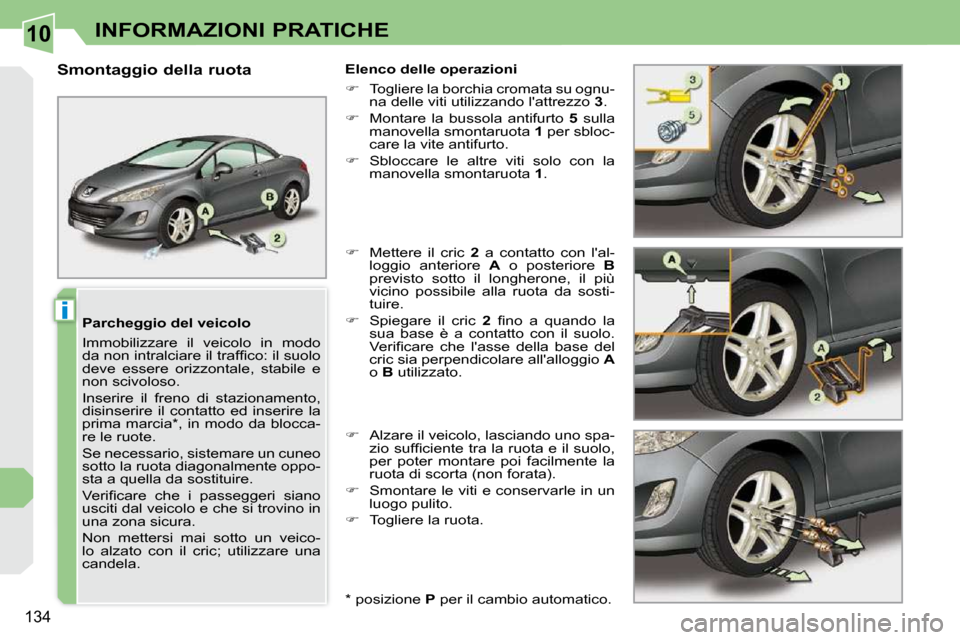

134
INFORMAZIONI PRATICHE
Parcheggio del veicolo
Immobilizzare il veicolo in modo
da non intralciare il traffi co: il suolo
deve essere orizzontale, stabile e
non scivoloso.
Inserire il freno di stazionamento,
disinserire il contatto ed inserire la
prima marcia * , in modo da blocca-
re le ruote.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente oppo-
sta a quella da sostituire.
Verifi care che i passeggeri siano
usciti dal veicolo e che si trovino in
una zona sicura.
Non mettersi mai sotto un veico-
lo alzato con il cric; utilizzare una
candela.
Smontaggio della ruota
Elenco delle operazioni

 Togliere la borchia cromata su ognu-
na delle viti utilizzando l'attrezzo 3 .

 Montare la bussola antifurto 5 sulla
manovella smontaruota 1 per sbloc-
care la vite antifurto.

 Sbloccare le altre viti solo con la
manovella smontaruota 1 .

 Mettere il cric 2 a contatto con l'al-
loggio anteriore A o posteriore B
previsto sotto il longherone, il più
vicino possibile alla ruota da sosti-
tuire.

 Spiegare il cric 2 fi no a quando la
sua base è a contatto con il suolo.
Verifi care che l'asse della base del
cric sia perpendicolare all'alloggio A
o B utilizzato.

 Alzare il veicolo, lasciando uno spa-
zio suffi ciente tra la ruota e il suolo,
per poter montare poi facilmente la
ruota di scorta (non forata).

 Smontare le viti e conservarle in un
luogo pulito.

 Togliere la ruota.
* posizione P per il cambio automatico.

10
i

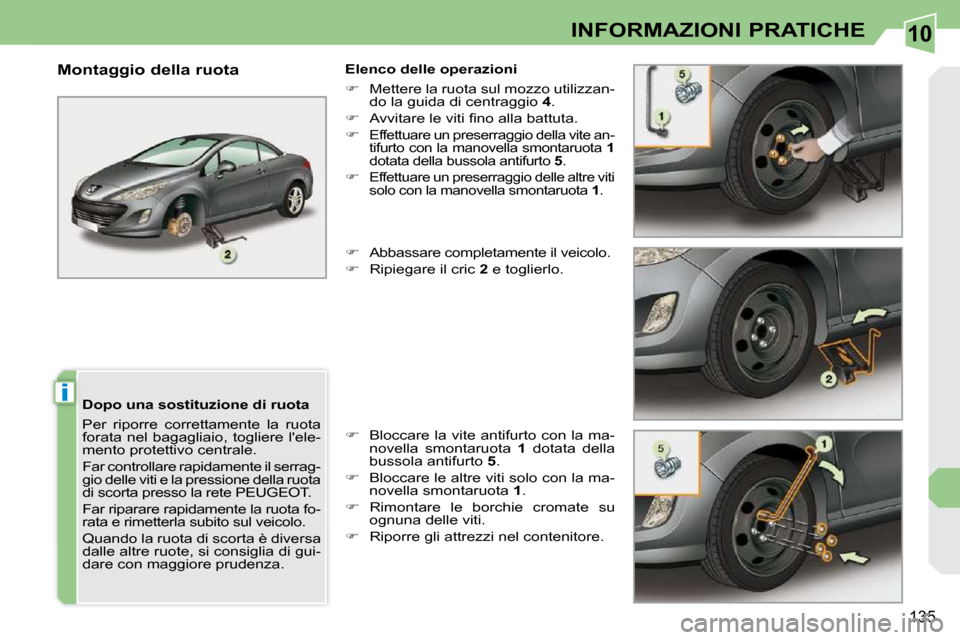

135
INFORMAZIONI PRATICHE
Dopo una sostituzione di ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'ele-
mento protettivo centrale.
Far controllare rapidamente il serrag-
gio delle viti e la pressione della ruota
di scorta presso la rete PEUGEOT.
Far riparare rapidamente la ruota fo-
rata e rimetterla subito sul veicolo.
Quando la ruota di scorta è diversa
dalle altre ruote, si consiglia di gui-
dare con maggiore prudenza.
Montaggio della ruota Elenco delle operazioni

 Mettere la ruota sul mozzo utilizzan-
do la guida di centraggio 4 .

 Avvitare le viti fi no alla battuta.


Effettuare un preserraggio della vite an-
tifurto con la manovella smontaruota 1
dotata della bussola antifurto 5 .

 Effettuare un preserraggio delle altre viti
solo con la manovella smontaruota 1 .

 Abbassare completamente il veicolo.

 Ripiegare il cric 2 e toglierlo.

 Bloccare la vite antifurto con la ma-
novella smontaruota 1 dotata della
bussola antifurto 5 .

 Bloccare le altre viti solo con la ma-
novella smontaruota 1 .

 Rimontare le borchie cromate su
ognuna delle viti.

 Riporre gli attrezzi nel contenitore.

10
i
!
!
!

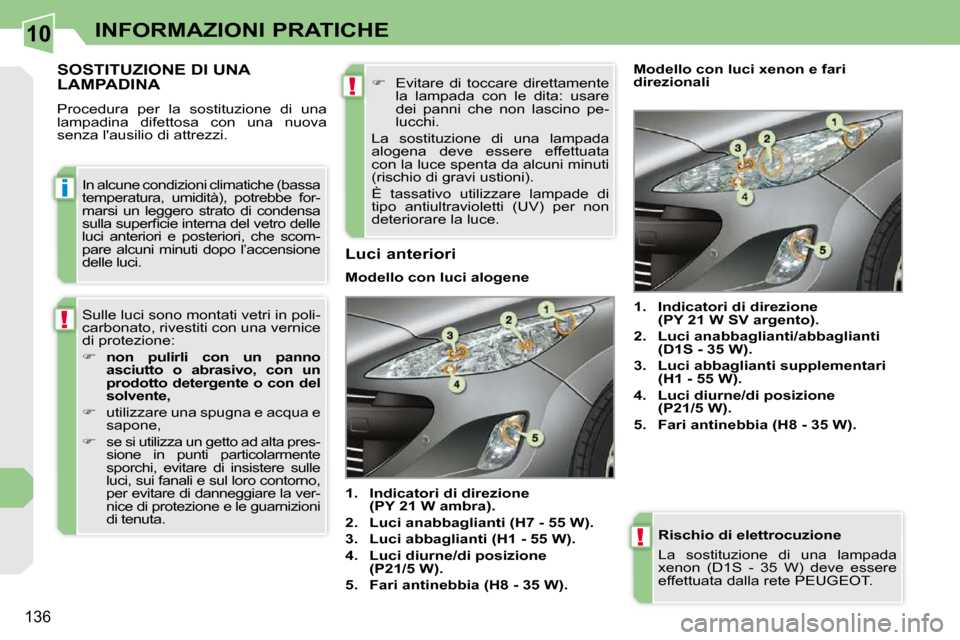

136
INFORMAZIONI PRATICHE
Rischio di elettrocuzione
La sostituzione di una lampada
xenon (D1S - 35 W) deve essere
effettuata dalla rete PEUGEOT.
SOSTITUZIONE DI UNA LAMPADINA
Procedura per la sostituzione di una
lampadina difettosa con una nuova
senza l'ausilio di attrezzi. Modello con luci alogene

1. Indicatori di direzione
(PY 21 W ambra).

2. Luci anabbaglianti (H7 - 55 W).

3. Luci abbaglianti (H1 - 55 W).

4. Luci diurne/di posizione
(P21/5 W).

5. Fari antinebbia (H8 - 35 W).
1. Indicatori di direzione
(PY 21 W SV argento).

2. Luci anabbaglianti/abbaglianti
(D1S - 35 W).

3. Luci abbaglianti supplementari
(H1 - 55 W).

4. Luci diurne/di posizione
(P21/5 W).

5. Fari antinebbia (H8 - 35 W).
Modello con luci xenon e fari
direzionali
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe for-
marsi un leggero strato di condensa
sulla superfi cie interna del vetro delle
luci anteriori e posteriori, che scom-
pare alcuni minuti dopo l’accensione
delle luci.
Sulle luci sono montati vetri in poli-
carbonato, rivestiti con una vernice
di protezione:

 non pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con del
solvente,

 utilizzare una spugna e acqua e
sapone,

 se si utilizza un getto ad alta pres-
sione in punti particolarmente
sporchi, evitare di insistere sulle
luci, sui fanali e sul loro contorno,
per evitare di danneggiare la ver-
nice di protezione e le guarnizioni
di tenuta.

 Evitare di toccare direttamente
la lampada con le dita: usare
dei panni che non lascino pe-
lucchi.
La sostituzione di una lampada
alogena deve essere effettuata
con la luce spenta da alcuni minuti
(rischio di gravi ustioni).
È tassativo utilizzare lampade di
tipo antiultravioletti (UV) per non
deteriorare la luce.
Luci anteriori

10
i
!

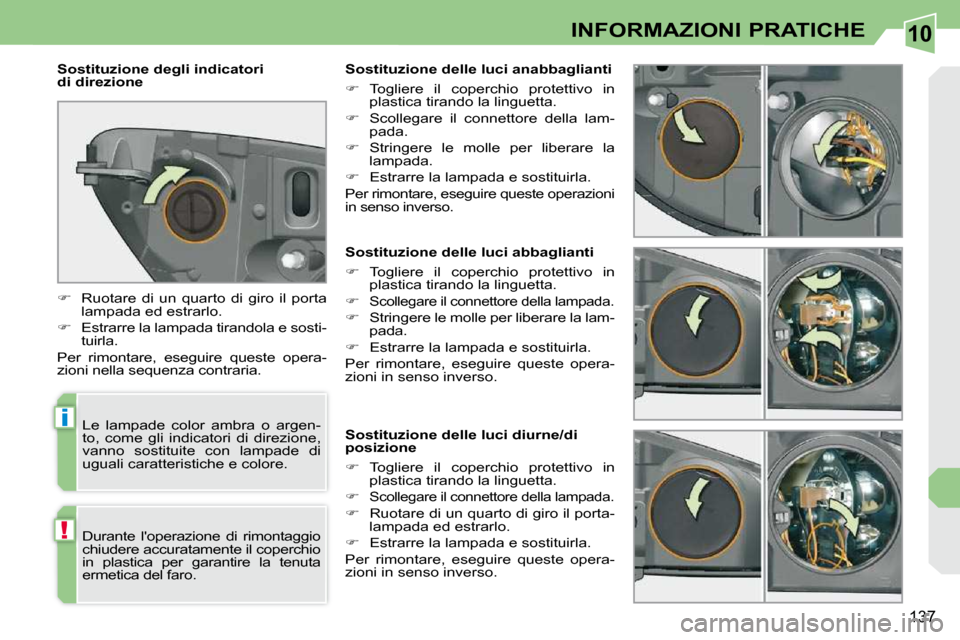

137
INFORMAZIONI PRATICHE
Sostituzione delle luci abbaglianti

 Togliere il coperchio protettivo in
plastica tirando la linguetta.


Scollegare il connettore della lampada.

 Stringere le molle per liberare la lam-
pada.

 Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione delle luci diurne/di
posizione

 Togliere il coperchio protettivo in
plastica tirando la linguetta.


Scollegare il connettore della lampada.

 Ruotare di un quarto di giro il porta-
lampada ed estrarlo.

 Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione delle luci anabbaglianti

 Togliere il coperchio protettivo in
plastica tirando la linguetta.

 Scollegare il connettore della lam-
pada.

 Stringere le molle per liberare la
lampada.

 Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni
in senso inverso.

Sostituzione degli indicatori
di direzione
Le lampade color ambra o argen-
to, come gli indicatori di direzione,
vanno sostituite con lampade di
uguali caratteristiche e colore.
Durante l'operazione di rimontaggio
chiudere accuratamente il coperchio
in plastica per garantire la tenuta
ermetica del faro.

 Ruotare di un quarto di giro il porta
lampada ed estrarlo.

 Estrarre la lampada tirandola e sosti-
tuirla.
Per rimontare, eseguire queste opera-
zioni nella sequenza contraria.

10

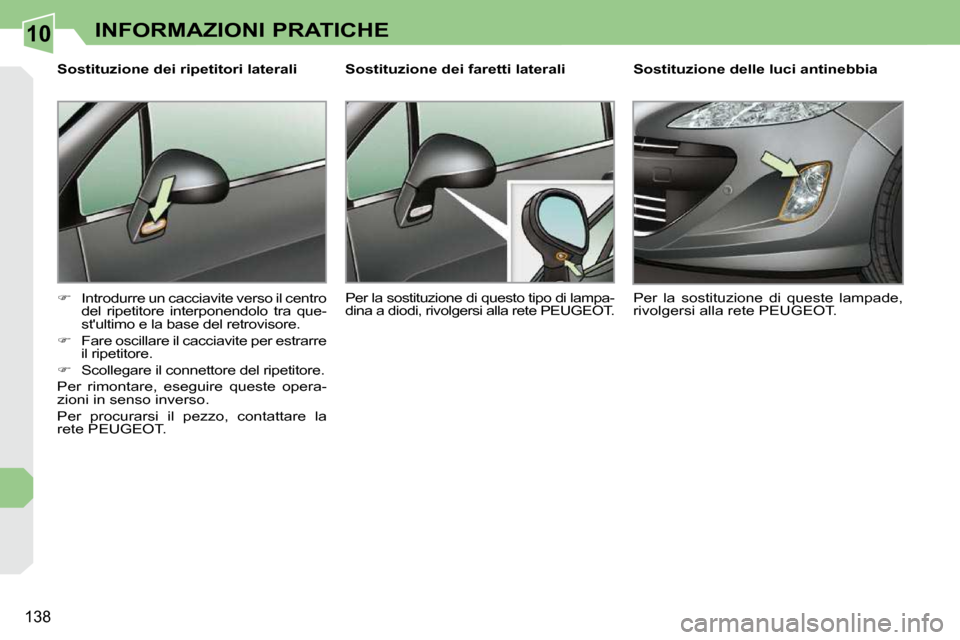

138
INFORMAZIONI PRATICHE
Sostituzione dei ripetitori laterali

 Introdurre un cacciavite verso il centro
del ripetitore interponendolo tra que-
st'ultimo e la base del retrovisore.

 Fare oscillare il cacciavite per estrarre
il ripetitore.

 Scollegare il connettore del ripetitore.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per procurarsi il pezzo, contattare la
rete PEUGEOT. Sostituzione delle luci antinebbia
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.

Sostituzione dei faretti laterali
Per la sostituzione di questo tipo di lampa-
dina a diodi, rivolgersi alla rete PEUGEOT.
