2009 Peugeot 308 CC Manuale del proprietario (in Italian)

10

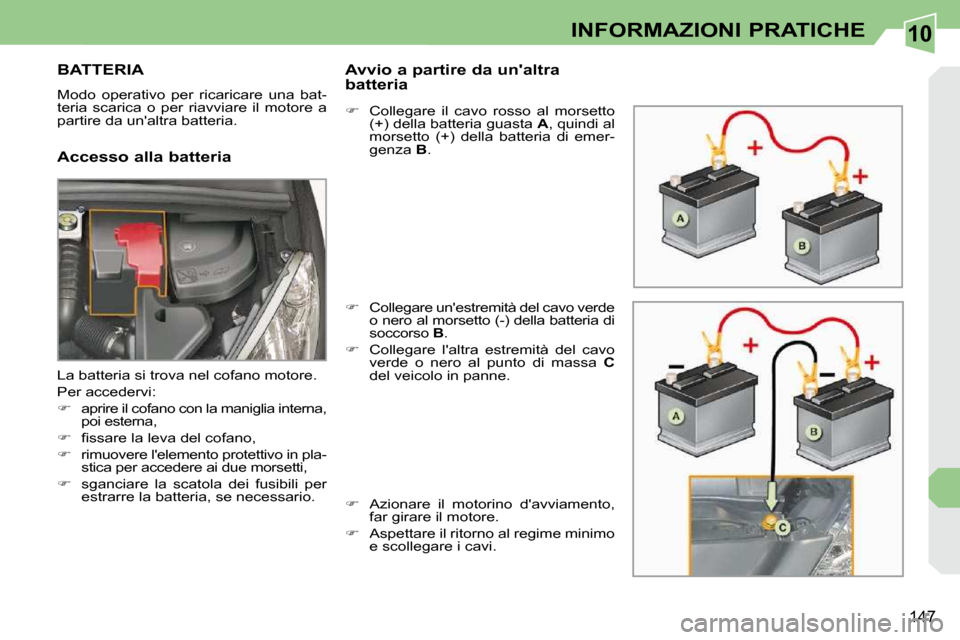

147
INFORMAZIONI PRATICHE
BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore a
partire da un'altra batteria.
Accesso alla batteria Avvio a partire da un'altra
batteria

 Collegare il cavo rosso al morsetto
(+) della batteria guasta A , quindi al
morsetto (+) della batteria di emer-
genza B .

 Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B .

 Collegare l'altra estremità del cavo
verde o nero al punto di massa C
del veicolo in panne.

 Azionare il motorino d'avviamento,
far girare il motore.

 Aspettare il ritorno al regime minimo
e scollegare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:

 aprire il cofano con la maniglia interna,
poi esterna,

 fi ssare la leva del cofano,

 rimuovere l'elemento protettivo in pla-
stica per accedere ai due morsetti,

 sganciare la scatola dei fusibili per
estrarre la batteria, se necessario.

10
!
!
i

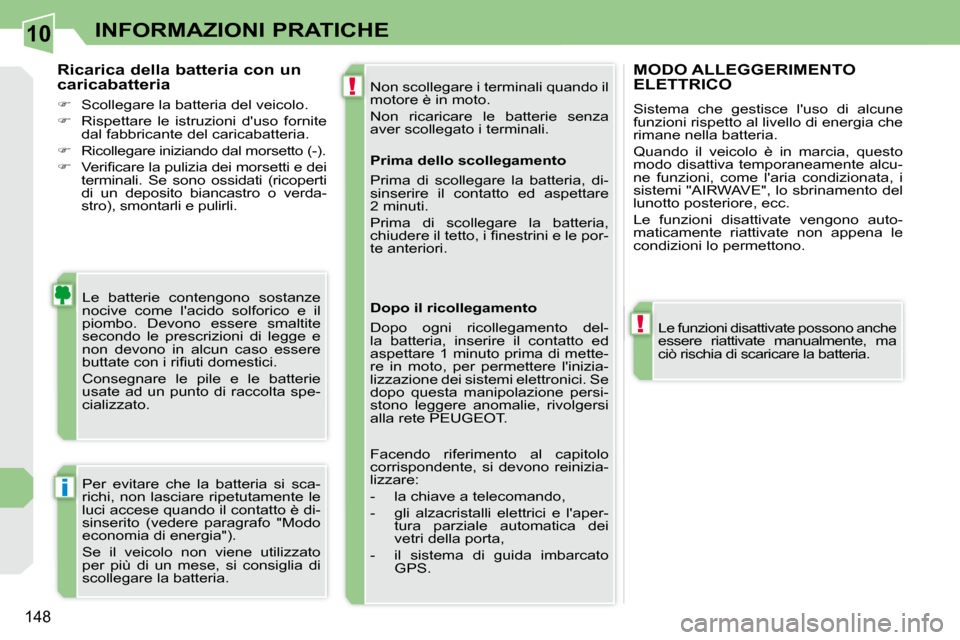

148
INFORMAZIONI PRATICHE
Non scollegare i terminali quando il
motore è in moto.
Non ricaricare le batterie senza
aver scollegato i terminali.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
buttate con i rifi uti domestici.
Consegnare le pile e le batterie
usate ad un punto di raccolta spe-
cializzato.
Ricarica della batteria con un
caricabatteria

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatteria.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti
di un deposito biancastro o verda-
stro), smontarli e pulirli.
Le funzioni disattivate possono anche
essere riattivate manualmente, ma
ciò rischia di scaricare la batteria.
MODO ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia che
rimane nella batteria.
Quando il veicolo è in marcia, questo
modo disattiva temporaneamente alcu-
ne funzioni, come l'aria condizionata, i
sistemi "AIRWAVE", lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
Per evitare che la batteria si sca-
richi, non lasciare ripetutamente le
luci accese quando il contatto è di-
sinserito (vedere paragrafo "Modo
economia di energia").
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima dello scollegamento
Prima di scollegare la batteria, di-
sinserire il contatto ed aspettare
2 minuti.
Prima di scollegare la batteria,
chiudere il tetto, i fi nestrini e le por-
te anteriori.
Dopo il ricollegamento
Dopo ogni ricollegamento del-
la batteria, inserire il contatto ed
aspettare 1 minuto prima di mette-
re in moto, per permettere l'inizia-
lizzazione dei sistemi elettronici. Se
dopo questa manipolazione persi-
stono leggere anomalie, rivolgersi
alla rete PEUGEOT.
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave a telecomando,
- gli alzacristalli elettrici e l'aper-
tura parziale automatica dei
vetri della porta,
- il sistema di guida imbarcato GPS.

10
!
!
i
148
INFORMAZIONI PRATICHE
Non scollegare i terminali quando il
motore è in moto.
Non ricaricare le batterie senza
aver scollegato i terminali.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
buttate con i rifi uti domestici.
Consegnare le pile e le batterie
usate ad un punto di raccolta spe-
cializzato.
Ricarica della batteria con un
caricabatteria

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatteria.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti
di un deposito biancastro o verda-
stro), smontarli e pulirli.
Le funzioni disattivate possono anche
essere riattivate manualmente, ma
ciò rischia di scaricare la batteria.
MODO ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia che
rimane nella batteria.
Quando il veicolo è in marcia, questo
modo disattiva temporaneamente alcu-
ne funzioni, come l'aria condizionata, i
sistemi "AIRWAVE", lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
Per evitare che la batteria si sca-
richi, non lasciare ripetutamente le
luci accese quando il contatto è di-
sinserito (vedere paragrafo "Modo
economia di energia").
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima dello scollegamento
Prima di scollegare la batteria, di-
sinserire il contatto ed aspettare
2 minuti.
Prima di scollegare la batteria,
chiudere il tetto, i fi nestrini e le por-
te anteriori.
Dopo il ricollegamento
Dopo ogni ricollegamento del-
la batteria, inserire il contatto ed
aspettare 1 minuto prima di mette-
re in moto, per permettere l'inizia-
lizzazione dei sistemi elettronici. Se
dopo questa manipolazione persi-
stono leggere anomalie, rivolgersi
alla rete PEUGEOT.
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave a telecomando,
- gli alzacristalli elettrici e l'aper-
tura parziale automatica dei
vetri della porta,
- il sistema di guida imbarcato GPS.

10
!
i

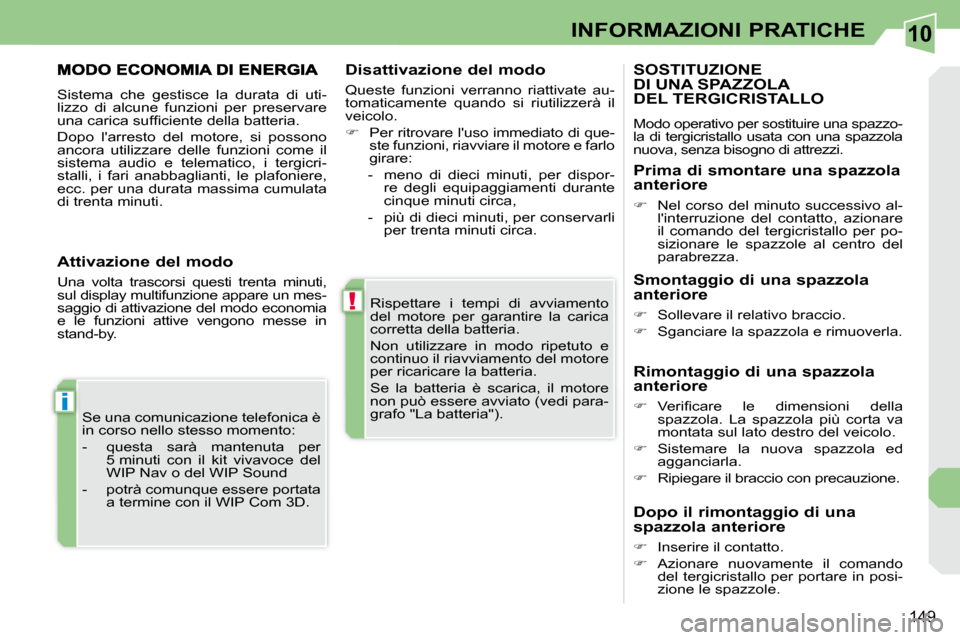

149
INFORMAZIONI PRATICHE
Rispettare i tempi di avviamento
del motore per garantire la carica
corretta della batteria.
Non utilizzare in modo ripetuto e
continuo il riavviamento del motore
per ricaricare la batteria.
Se la batteria è scarica, il motore
non può essere avviato (vedi para-
grafo "La batteria").
Se una comunicazione telefonica è
in corso nello stesso momento:
- questa sarà mantenuta per
5 minuti con il kit vivavoce del
WIP Nav o del WIP Sound
- potrà comunque essere portata a termine con il WIP Com 3D.
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come il
sistema audio e telematico, i tergicri-
stalli, i fari anabbaglianti, le plafoniere,
ecc. per una durata massima cumulata
di trenta minuti. Disattivazione del modo
Queste funzioni verranno riattivate au-
tomaticamente quando si riutilizzerà il
veicolo.

 Per ritrovare l'uso immediato di que-
ste funzioni, riavviare il motore e farlo
girare:
- meno di dieci minuti, per dispor- re degli equipaggiamenti durante
cinque minuti circa,
- più di dieci minuti, per conservarli per trenta minuti circa.
Attivazione del modo
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un mes-
saggio di attivazione del modo economia
e le funzioni attive vengono messe in
stand-by.
SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO
Modo operativo per sostituire una spazzo-
la di tergicristallo usata con una spazzola
nuova, senza bisogno di attrezzi.
Smontaggio di una spazzola
anteriore

 Sollevare il relativo braccio.

 Sganciare la spazzola e rimuoverla.
Rimontaggio di una spazzola
anteriore

 Verifi care le dimensioni della
spazzola. La spazzola più corta va
montata sul lato destro del veicolo.

 Sistemare la nuova spazzola ed
agganciarla.

 Ripiegare il braccio con precauzione.
Prima di smontare una spazzola
anteriore

 Nel corso del minuto successivo al-
l'interruzione del contatto, azionare
il comando del tergicristallo per po-
sizionare le spazzole al centro del
parabrezza.
Dopo il rimontaggio di una
spazzola anteriore

 Inserire il contatto.

 Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.

10
!i

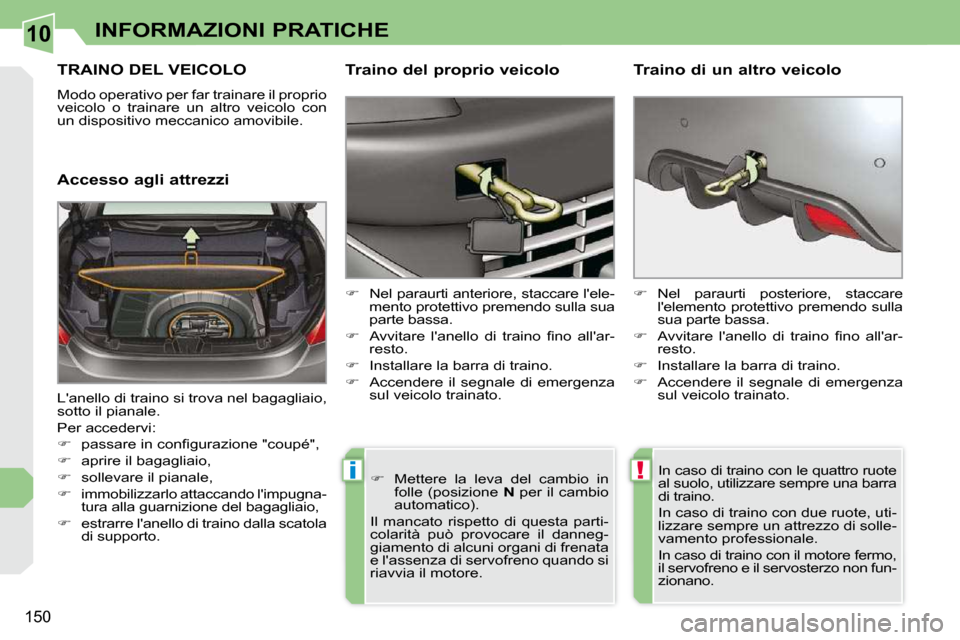

150
INFORMAZIONI PRATICHE
TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con
un dispositivo meccanico amovibile.
Accesso agli attrezzi Traino del proprio veicolo

 Nel paraurti anteriore, staccare l'ele-
mento protettivo premendo sulla sua
parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Accendere il segnale di emergenza
sul veicolo trainato.
 Nel paraurti posteriore, staccare
l'elemento protettivo premendo sulla
sua parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Accendere il segnale di emergenza
sul veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova nel bagagliaio,
sotto il pianale.
Per accedervi:

 passare in confi gurazione "coupé",

 aprire il bagagliaio ,

 sollevare il pianale ,

 immobilizzarlo attaccando l'impugna-
tura alla guarnizione del bagagliaio ,

 estrarre l'anello di traino dalla scatola
di supporto . In caso di traino con le quattro ruote
al suolo, utilizzare sempre una barra
di traino.
In caso di traino con due ruote, uti-
lizzare sempre un attrezzo di solle-
vamento professionale.
In caso di traino con il motore fermo,
il servofreno e il servosterzo non fun-
zionano.

 Mettere la leva del cambio in
folle (posizione N per il cambio
automatico).
Il mancato rispetto di questa parti-
colarità può provocare il danneg-
giamento di alcuni organi di frenata
e l'assenza di servofreno quando si
riavvia il motore.

10
i
i

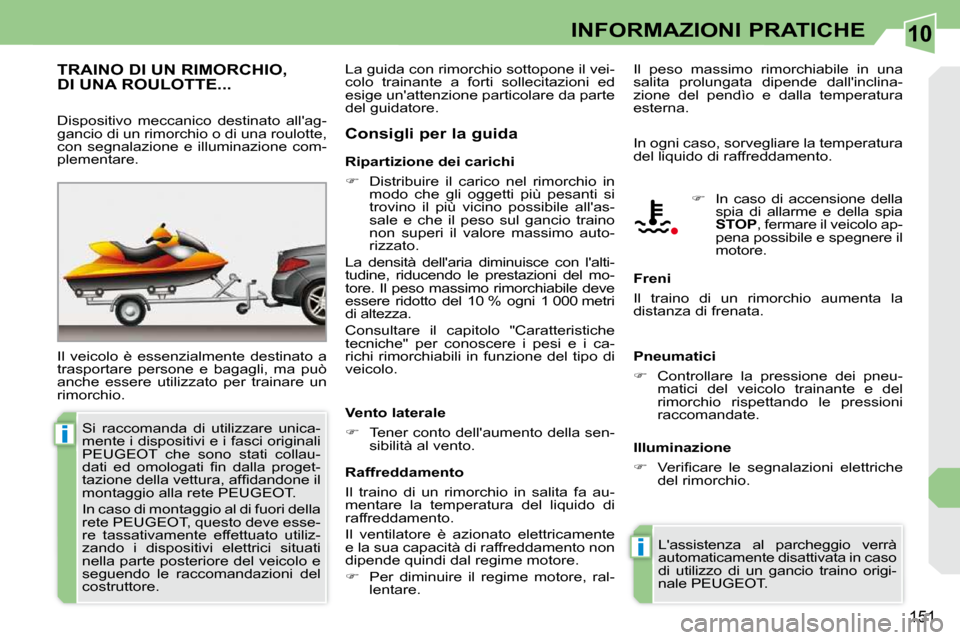

151
INFORMAZIONI PRATICHE
TRAINO DI UN RIMORCHIO, DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. Ripartizione dei carichi

 Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce con l'alti-
tudine, riducendo le prestazioni del mo-
tore. Il peso massimo rimorchiabile deve
essere ridotto del 10 % ogni 1 000 metri
di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere i pesi e i ca-
richi rimorchiabili in funzione del tipo di
veicolo. In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Vento laterale

 Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.

 Per diminuire il regime motore, ral-
lentare. Freni
Il traino di un rimorchio aumenta la
distanza di frenata.
Pneumatici

 Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione

 Verifi care le segnalazioni elettriche
del rimorchio.
L'assistenza al parcheggio verrà
automaticamente disattivata in caso
di utilizzo di un gancio traino origi-
nale PEUGEOT.
 In caso di accensione della
spia di allarme e della spia

STOP , fermare il veicolo ap-
pena possibile e spegnere il
motore.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementare.
Consigli per la guida
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori della
rete PEUGEOT, questo deve esse-
re tassativamente effettuato utiliz-
zando i dispositivi elettrici situati
nella parte posteriore del veicolo e
seguendo le raccomandazioni del
costruttore. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Il peso massimo rimorchiabile in una
salita prolungata dipende dall'inclina-
zione del pendìo e dalla temperatura
esterna.

10
i
152

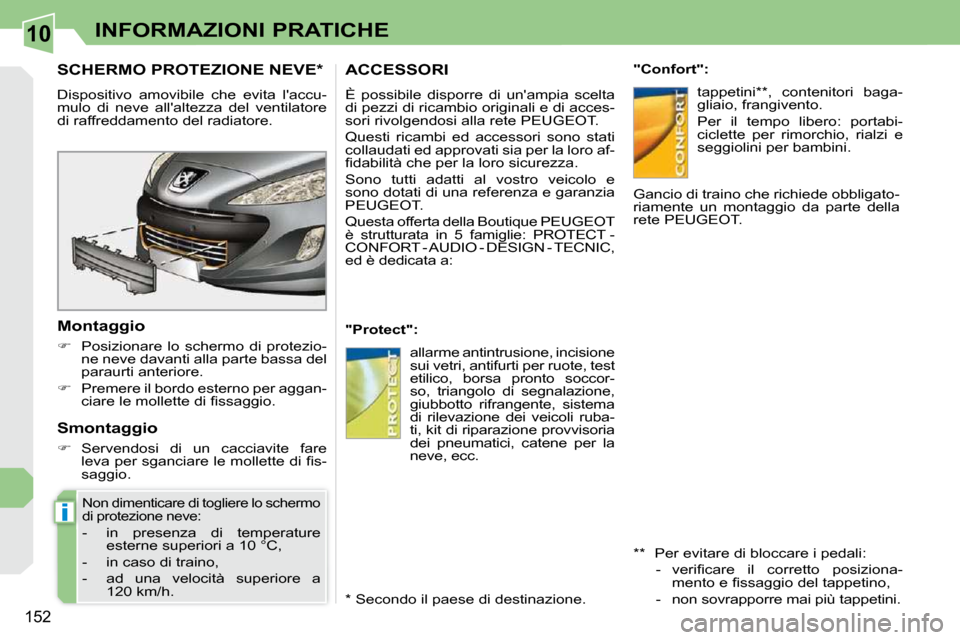

INFORMAZIONI PRATICHE
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo schermo
di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h. * Secondo il paese di destinazione.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio.
ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi dabilità che per la loro sicurezza.
Sono tutti adatti al vostro veicolo e
sono dotati di una referenza e garanzia
PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitori baga-
gliaio, frangivento.
Per il tempo libero: portabi-
ciclette per rimorchio, rialzi e
seggiolini per bambini.
allarme antintrusione, incisione
sui vetri, antifurti per ruote, test
etilico, borsa pronto soccor-
so, triangolo di segnalazione,
giubbotto rifrangente, sistema
di rilevazione dei veicoli ruba-
ti, kit di riparazione provvisoria
dei pneumatici, catene per la
neve, ecc. ** Per evitare di bloccare i pedali: - verifi care il corretto posiziona-mento e fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
Gancio di traino che richiede obbligato-
riamente un montaggio da parte della
rete PEUGEOT.

10
i
152
INFORMAZIONI PRATICHE
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo schermo
di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h. * Secondo il paese di destinazione.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio.
ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi dabilità che per la loro sicurezza.
Sono tutti adatti al vostro veicolo e
sono dotati di una referenza e garanzia
PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitori baga-
gliaio, frangivento.
Per il tempo libero: portabi-
ciclette per rimorchio, rialzi e
seggiolini per bambini.
allarme antintrusione, incisione
sui vetri, antifurti per ruote, test
etilico, borsa pronto soccor-
so, triangolo di segnalazione,
giubbotto rifrangente, sistema
di rilevazione dei veicoli ruba-
ti, kit di riparazione provvisoria
dei pneumatici, catene per la
neve, ecc. ** Per evitare di bloccare i pedali: - verifi care il corretto posiziona-mento e fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
Gancio di traino che richiede obbligato-
riamente un montaggio da parte della
rete PEUGEOT.
