2009 Peugeot 308 CC Manual del propietario (in Spanish)

10
!
i
131
INFORMACIÓN PRÁCTICA
Tenga cuidado, el bote de líquido
contiene etileno-glicol, este produc-
to es nocivo en caso de ingestión
e irritante para los ojos. Mantenga
este producto fuera del alcance de
los niños.
La fecha de caducidad del líquido
está debajo del bote.
El bote es para un único uso; inclu-
so empezado, debe sustituirse.
Después de su utilización, no tire
el bote a la basura, llévelo a la red
PEUGEOT o a un organismo en-
cargado de su recuperación.
No olvide comprar un nuevo bote
de producto de taponamiento dis-
ponible en la red PEUGEOT.

 Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

 Arranque de nuevo el vehículo y
deje que el motor gire.

 Ajuste la presión con la ayuda del
compresor (para infl ar: interruptor A
en posición "1" ; para desinfl ar: in-
terruptor A en posición "0" y pulse
el botón B ), conforme a la etiqueta
de presión de los neumáticos del
vehículo (situada en la entrada de
puerta, lado conductor), y piense en
verifi car que la fuga está bien tapo-
nada (que ya no haya más pérdida
de presión después de varios kiló-
metros).

 Retire el compresor, y guarde el kit
completo.

 Circule a velocidad reducida (80 km/h
como máximo), limitando en aproxi-
madamente 200 km la distancia re-
corrida.

 Diríjase en cuanto pueda a la red
PEUGEOT, para que un técnico le
repare o cambie el neumático. Si el vehículo está equipado con la
detección de subinfl ado, el testigo
de subinfl ado se quedará encendi-
do después de haber reparado la
rueda hasta que reinicie el sistema
en la red PEUGEOT.

10
i
132
INFORMACIÓN PRÁCTICA

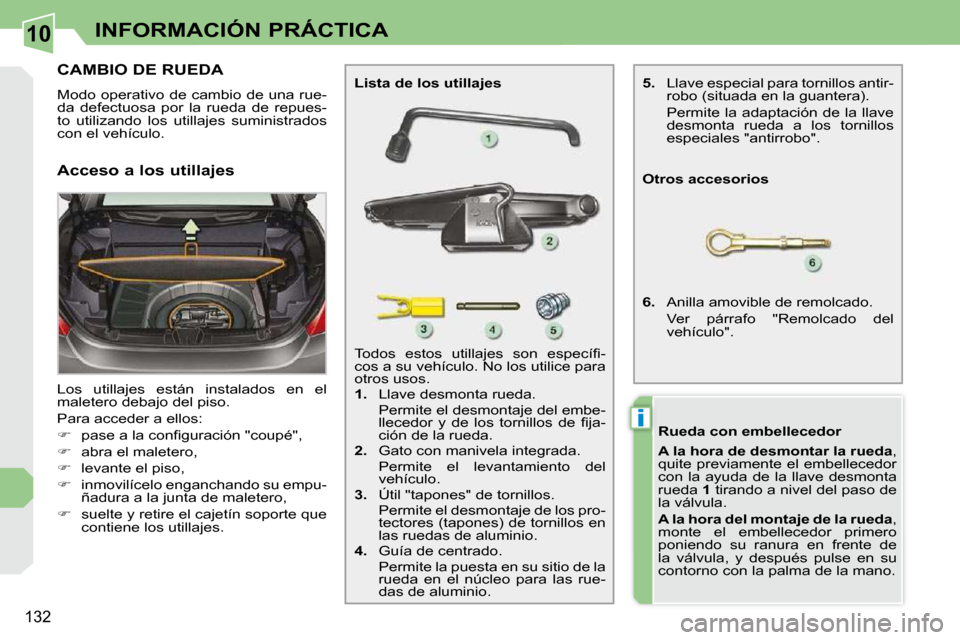

CAMBIO DE RUEDA
Modo operativo de cambio de una rue-
da defectuosa por la rueda de repues-
to utilizando los utillajes suministrados
con el vehículo.
Los utillajes están instalados en el
maletero debajo del piso.
Para acceder a ellos:

 pase a la confi guración "coupé",

 abra el maletero,

 levante el piso,

 inmovilícelo enganchando su empu-
ñadura a la junta de maletero,

 suelte y retire el cajetín soporte que
contiene los utillajes. Todos estos utillajes son específi -
cos a su vehículo. No los utilice para
otros usos.

1. Llave desmonta rueda.
Permite el desmontaje del embe- llecedor y de los tornillos de fi ja-
ción de la rueda.

2. Gato con manivela integrada.
Permite el levantamiento del vehículo.

3. Útil "tapones" de tornillos.
Permite el desmontaje de los pro- tectores (tapones) de tornillos en
las ruedas de aluminio.

4. Guía de centrado.
Permite la puesta en su sitio de la rueda en el núcleo para las rue-
das de aluminio.
Lista de los utillajes
Otros accesorios

6. Anilla amovible de remolcado.
Ver párrafo "Remolcado del vehículo".
Acceso a los utillajes
Rueda con embellecedor

A la hora de desmontar la rueda ,
quite previamente el embellecedor
con la ayuda de la llave desmonta
rueda 1 tirando a nivel del paso de
la válvula.

A la hora del montaje de la rueda ,
monte el embellecedor primero
poniendo su ranura en frente de
la válvula, y después pulse en su
contorno con la palma de la mano.

5. Llave especial para tornillos antir-
robo (situada en la guantera).
Permite la adaptación de la llave desmonta rueda a los tornillos
especiales "antirrobo".

10
i
i
133
INFORMACIÓN PRÁCTICA
Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa. La sujeción de la rueda se
hace por impulso cónico de cada
tornillo.
Acceso a la rueda de repuesto
La rueda de repuesto está situada en el
maletero debajo del piso.
Según el destino, la rueda de repuesto
puede ser de chapa o de aluminio.
Para acceder a ella, ver el párrafo
"Acceso a los utillajes" de la página
anterior.
Quitar la rueda

 Desenrosque el tornillo central ama-
rillo.

 Levante la rueda de repuesto hacia
usted por la parte trasera.

 Saque la rueda del maletero.
Volver a poner la rueda en su sitio

 Vuelva a poner la rueda en su aloja-
miento.

 Desenrosque un poco el tornillo
central amarillo, y después póngalo
en su sitio en el centro de la rueda.

 Apriete a fondo el tornillo central para
sujetar correctamente la rueda.

 Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda y
apriétela.
Detección de subinfl ado
La rueda de repuesto no tiene
sensor. La reparación de la rueda
pinchada debe efectuarse en la red
PEUGEOT.

10
i
134
INFORMACIÓN PRÁCTICA
Estacionamiento del vehículo.
Inmovilice el vehículo de manera
que no moleste a la circulación: el
suelo debe ser horizontal, estable
y no deslizante.
Tire del freno de estacionamiento,
quite el contacto y meta la primera
velocidad * de manera a bloquear
las ruedas.
Ponga una cala en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Asegúrese imperativamente que
los ocupantes han salido del vehí-
culo y que están en una zona que
garantice su seguridad.
Nunca se meta debajo de un vehí-
culo levantado por un gato; utilice
una borriqueta.
Desmontaje de la rueda
Lista de las operaciones

 Retire el tapón de tornillo cromado de
cada uno de los tornillos con el útil 3 .

 Ponga la llave especial antirrobo 5
en la llave desmonta rueda 1 para
afl ojar el tornillo antirrobo.

 Afl oje los otros tornillos únicamente
con la llave desmonta rueda 1 .

 Ponga el gato 2 de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A o tra-
seros B previstos en los bajos, en el
más cerca de la rueda que tiene que
cambiar.

 Despliegue el gato 2 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el lugar del
emplazamiento A o B utilizado.

 Levante el vehículo, hasta dejar un
espacio sufi ciente entre la rueda y
el suelo, para a continuación poder
poner fácilmente la rueda de re-
puesto (no pinchada).

 Retire los tornillos y guárdelos en un
lugar limpio.

 Quite la rueda.
* posición P para la caja de cambios au-
tomática.

10
i
135
INFORMACIÓN PRÁCTICA
Después de un cambio de rueda
Para guardar correctamente la rueda
pinchada en el maletero, retire pre-
viamente el cubre de plástico central.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
red PEUGEOT.
Repare rápidamente la rueda pin-
chada y sustitúyala inmediatamente
en el vehículo.
Cuando la rueda de repuesto es di-
ferente a las otras ruedas, le acon-
sejamos que circule con mucha
prudencia.
Montaje de la rueda Lista de las operaciones

 Ponga la rueda en su sitio en el núcleo
con la ayuda de la guía de centrado 4 .

 Enrosque los tornillos a fondo con la
mano.

 Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 5 .

 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .


Vuelva a bajar el vehículo hasta el fi nal.

 Pliegue el gato 2 y quítelo.

 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 5 .

 Bloquee los otros tornillos únicamen-
te con la llave desmonta rueda 1 .

 Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.

 Guarde el utillaje en el cajetín
soporte.

10
i
!
!
!
136
INFORMACIÓN PRÁCTICA
Riesgo de electrocución
El cambio de una lámpara de xenón
(D1S - 35 W) debe efectuarse en la
red PEUGEOT .
CAMBIO DE UNA LÁMPARA
Modo operativo de sustitución de una
lámpara defectuosa por una lámpara
nueva sin ningún utillaje. Modelo con luces halógenas

1. Indicadores de dirección
(PY 21 W ámbar).

2. Luces de cruce (H7 - 55 W).

3. Luces de carretera (H1 - 55 W).

4. Luces diurnas/de posición
(P21/5 W).

5. Faros antiniebla (H8 - 35 W).
1. Indicadores de dirección
(PY 21 W SV plata).

2. Luces de cruce/carretera
(D1S - 35 W).

3. Luces de carretera adicionales
(H1 - 55 W).

4. Luces diurnas/de posición
(P 21/5 W).

5. Faros antiniebla
(H8 - 35 W).
Modelo con luces de xenón y faros
direccionales
Con determinadas condiciones cli-
matológicas (bajas temperaturas,
humedad), es normal la presencia
de vaho en la superfi cie interna del
cristal de los faros y de las luces
traseras; éste desaparece unos
minutos después de encender las
luces.
Los faros están equipados con
cristales de policarbonato, cubier-
tos con un barniz protector:

 No los limpie con un
paño

seco o abrasivo, ni con pro-
ductos detergentes o disol-
ventes.

 Utilice una esponja, agua y ja-
bón.

 Si utiliza el lavado a alta pre-
sión en machas persistentes,
no insista en los faros ni en las
luces traseras o su contorno,
con el fi n de evitar que se de-
teriore el barniz y la junta de es-
tanqueidad.

 No toque la lámpara directa-
mente con los dedos, utilice pa-
ños que no desprendan pelusa.
La sustitución de las lámparas haló-
genas debe hacerse con los faros
apagados, pasados unos minutos
si han estado encendidos (riesgo de
quemaduras graves) .
Es imperativo utilizar exclusivamente
lámparas de tipo anti-ultravioleta
(UV) para no deteriorar el faro.
Luces delanteras

10
i
!
137
INFORMACIÓN PRÁCTICA
Cambio de las luces de carretera

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Desconecte el conector de la
lámpara.

 Apriete los resortes para soltar la
lámpara.

 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces diurnas/de
posición

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Desconecte el conector de la lám-
para.

 Gire un cuarto de vuelta el porta-
lámpara y retírelo.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Desconecte el conector de la
lámpara.

 Apriete los resortes para soltar la
lámpara.

 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

Cambio de los indicadores de
dirección
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y color
idénticos.
En el montaje, cierre con mucho
cuidado la tapa de plástico para ga-
rantizar la estanqueidad del faro.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

10
138
INFORMACIÓN PRÁCTICA
Cambio de los repetidores laterales
de intermitente integrado

 Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la red
PEUGEOT. Cambio de los faros antiniebla
Para cambiar estas lámparas, consulte
la red PEUGEOT.

Cambio de las luces laterales
Para cambiar este tipo de lámparas con
diodos, consulte en la red PEUGEOT.
